Řada P215ST Regulátory rychlosti ventilátorů s jedním tlakovým vstupem pro jednofázové motory (včetně zabudovaného odrušovacího RFI filtru)

Transkript

1 PSC9733 Sekce katalogu Regulátory rychlosti ventilátorů Informace o výrobku Datum vydání 0904/1204CZ Rev.4 Řada Regulátory rychlosti ventilátorů s jedním tlakovým vstupem pro jednofázové motory (včetně zabudovaného odrušovacího RFI filtru) Ú vod Tyto regulátory jsou určeny pro řízení rychlosti ventilátoru s jednofázovými motory, především ventilátorů vzduchem chlazených kondenzátorů. Regulace tlaku chladicího systému pomocí otáček ventilátoru umožňuje optimální provoz po celý rok. Použití tlakového převodníku jako vstupního zařízení pro regulaci dává nejpřesnější a nejrychlejší odezvu na změny tlaku chladicího systému. Regulátor mění napájecí napětí k motoru v rozmezí 45% až alespoň 95% pásma proporcionality na principu fázového řízení. Pokud poklesne tlak pod hodnou bodu nastavení mínus pásmo proporcionality, poklesne výstupní napětí do motoru na 0 V nebo na předem nastavenou hodnotu. Tím je umožněna změna rychlosti asynchronního jednofázového motoru s odporovou kotvou, který nemá odběr větší než 6 A (efekt.) při plném zatížení. Převodníky lze použít pro chladicí systémy s nekorozívní chladicí látkou. Výrobce motoru by měl schválit svůj výrobek pro tento typ regulace. Doporučujeme ověřit si u něj, zda může být rychlost motoru regulována na principu fázového řízení. Regulátor rychlosti ventilátoru kondenzátoru Můžete výrobci/dodavateli motorů poskytnout kopii těchto specifikací k posouzení. Vlastnosti a výhody Regulace tlaku kondenzátoru pomocí rychlosti ventilátoru. Optimální regulace tlaku kondenzátoru po celý rok. Nižší hlučnost během chladnějšího (nočního) období. Tlakový vstup. Přímá a rychlá odezva na změny tlaku. Snadná instalace. Spolehlivé převodníky. V současné době v provozu více než půl miliónu výrobků. Snadno přístupný šroub pro změnu bodu nastavení. Snadno měnitelný bod nastavení. Použití pro různé nekorozívní chladící látky. Zabudovaný odrušovací filtr. Regulátor vyhovuje požadavkům elektromagnetické kompatibility podle nařízení 89/336 EEC. Nastavitelná minimální rychlost nebo možnost vypnutí. Možnost udržovat ventilátor na minimální rychlosti nebo jej vypnout. Krytí IP54. Lze instalovat venku Johnson Controls, Inc. Sekce katalogu Řízení rychlosti ventilátorů Rev.4

2 2 Poznámka je určen pouze pro provozní řízení při běžných podmínkách. Pokud by selhání mohlo vést k abnormálním provozním podmínkám, které by mohly způsobit zranění osob nebo škody na zařízení nebo jiném majetku, musí být do systému přidána další zařízení (omezující nebo bezpečnostní) nebo systémy (alarmové nebo dohlížecí), které varují nebo zabrání selhání. Tato zařízení nebo systémy musí být udržovány jako součást systému.! Varování Protože je jednofázový regulátor, lze jej použít pouze pro jednofázové motory, u kterých výrobce tento typ regulace dovoluje. Popis Převodník a jeho elektronika je instalována v krytu IP54. Tři tlakové rozsahy: 8 až 14 barů 14 až 24 barů 22 až 42 barů Tlakové připojení: Typ cm trubice s převlečnou maticí a tlumičem tlakových rázů Typ cm trubice s převlečnou maticí bez tlumiče tlakových rázů Instalace Zařízení je dodáváno s otvorem pro odtok kondenzátu, který je na straně vstupu pro kabely. Chcete-li dodržet třídu ochrany IP54, instalujte regulátor ve svislé poloze, aby byla neustále zajištěna možnost odtoku. Aby byla zajištěna cirkulace vzduchu, musí být okolo regulátoru volný prostor alespoň do vzdálenosti 10 mm. Pokud je modul instalován v rozvodné skříni, je nutné vyvrtat otvory pro cirkulaci vzduchu. Pokud není možné instalovat vertikálně, je jeho provoz omezen. Buď je maximální proud v tomto případě snížen na 4 A namísto 6 A nebo je maximální dovolená teplota okolí pouze 40 C oproti 55 C. Je-li použit systém pump down, tlakové připojení musí být provedeno na straně vysokého tlaku systému (před solenoidový ventil). Zapojení motoru (viz obr. 1) Aby bylo vyhověno požadavkům nařízení EMC, je nutné použít stíněný vodič v případě, že vzdálenost mezi regulátorem a motorem je delší než 2 m. Jestliže je vzdálenost menší než 2 m, je povoleno použít nestíněný vodič. Nestíněné vodiče je možné použít pouze v případě, kdy je motor a regulátor instalován v jednom rámu. Obě strany motorového stínění musejí být uzemněny. Aby se zabránilo vzniku bludných proudů, je nutné připojit stínění regulátoru, motoru a vodiče na jeden zemnicí bod. EMC Regulátor má zabudovaný odrušovací filtr a vyhovuje všem požadovaným směrnicím EC. Vezměte na vědomí, že jestliže jsou instalovány společně dva nebo více komponentů vyhovující EMC, systém celkově vyhovovat nemusí. Je na zodpovědnosti zhotovitele, aby nařízením EMC vyhovoval celý systém. Poznámka K dispozici jsou tři zemnící připojení, kromě u modelů 22 až 42 barů, které mají dvě zemnící připojení. Více motorů je možné zapojit paralelně za předpokladu, že celkový odebíraný proud nepřekročí 6 A (efekt.). Měření Pro měření napětí a proudů musí být použit přístroj na měření skutečných efektivních hodnot.! Varování není vybaven vypínačem napětí. Proto je nutné pro izolaci přístroje použít další vypínač. Dále je nutné jistit před špatným zapojením nebo zkratem použijte tepelné/nadproudové relé podle použitého motoru (max. 10 A/pomalé). L1 N1 N2 L2 Poznámka Pro tlakové připojení typu 50 a 51 se dodávají dva měděné těsnící kroužky (jeden náhradní). Pokaždé, když je tlakové spojení demontováno, je nutné těsnící kroužek vyměnit za nový. Sekce katalogu Řízení rychlost ventilátorů (jeden zemnící pól) L N M 1~ Obr. 1 Pozn. Tři zemnící připojení jsou k dispozici s výjimkou modelu bar, který má dvě zemnící připojení Johnson Controls, Inc.

3 3 N astavení má regulační charakteristiku podle obr. 2. Tato charakteristika může být ovlivněna zátěží a hodnotou napájecího napětí. 95 % 90 % Výstup na motor v % napájecího napětí Min. rychlost nastavená uvnitř P % Min. rychlost Vypínací režim Efektivní pásmo proporc. Pásmo proporc. Bod nastavení p Tlak Obr. 2 Pásmo proporcionality je pevné a definované jako rozdíl tlaků mezi body, kde jsou výstupní hodnoty mezi 45% a 90% vstupního napětí. Pásmo proporc. Rozsah v barech [bary] 8 až až až 42 2,5 ± 0,5 4 ± 1 5 ± 2 p (max.) Regulátor má zabudovanou pevnou hysterezi, která není indikována v regulačních charakteristikách, ale je zahrnuta do pásma proporcionality. Nastavení minimální rychlosti Aby se zabránilo poklesu rychlosti ventilátoru pod určitou hodnotu, je možné nastavit napětí pro minimální rychlost ventilátoru od 45% až do 90% síťového napětí pomocí zabudovaného potenciometru (viz obr. 3). Otáčením tohoto potenciometru po směru hodinových ručiček do oblasti minimálních rychlostí zůstává výstup na motor na vyšší úrovni. Nastavení minimální rychlosti ovlivňuje nepřímo úměrně pásmo proporcionality (vyšší nastavení min. rychlosti menší pásmo proporcionality). Obr. 3 1 Šroub změny bodu nastavení 2 Potenciometr nastavení min. rychlosti/vypnutí Vypínací režim Pokud není nutné udržovat minimální rychlost, otočte potenciometrem zcela proti směru hodinových ručiček. Výstup na motor poklesne na 0 V (ventilátor se zastaví), pokud se tlak sníží pod bod nastavení mínus pásmo proporcionality. Bod nastavení Bod nastavení tlaku, při kterém má vaše zařízení pracovat lze změnit pomocí šroubu (viz obr. 2 a 3) v rozmezí 8 14 barů, nebo barů. Hodnoty nastavené od výrobce: Rozsah 8 až 14 barů Rozsah 14 až 24 barů 10 barů 16 barů Rozsah 22 až 42 barů 30 barů Oprava a výměna Provádět opravy není možné. Pokud má jednotka závadu nebo nefunguje správně, spojte se s nejbližším dodavatelem. Při kontaktování dodavatele pro případnou výměnu je nutné uvést typ a číslo modelu, které naleznete na štítku Johnson Controls, Inc. Sekce katalogu Řízení rychlosti ventilátorů

4 4 Tabulka typů Objednací Rozsah Typ připojení Nastavení Pásmo prop. číslo (bar) (bar) (bar) až až , až až Pozn.: 1 bar = 100 kpa 14.5 psi Tlakové připojení K dispozici jsou dva typy tlakového připojení Obr. 4 Typ 50 (včetně tlumiče tlakových rázů) Obr. 5 Typ 51 (bez tlumiče tlakových rázů) cm kapilárová trubice 2. 7/16-20 UNF matice 3. Měděný těsnicí kroužek Sekce katalogu Řízení rychlost ventilátorů 2004 Johnson Controls, Inc.

5 5 Rozměry (mm) Obr. 6 1 Kabelové průchodky 2 7/16-20 UNF matice 2004 Johnson Controls, Inc. Sekce katalogu Řízení rychlosti ventilátorů

6 6 P oznámky Sekce katalogu Řízení rychlost ventilátorů 2004 Johnson Controls, Inc.

7 7 P oznámky 2004 Johnson Controls, Inc. Sekce katalogu Řízení rychlosti ventilátorů

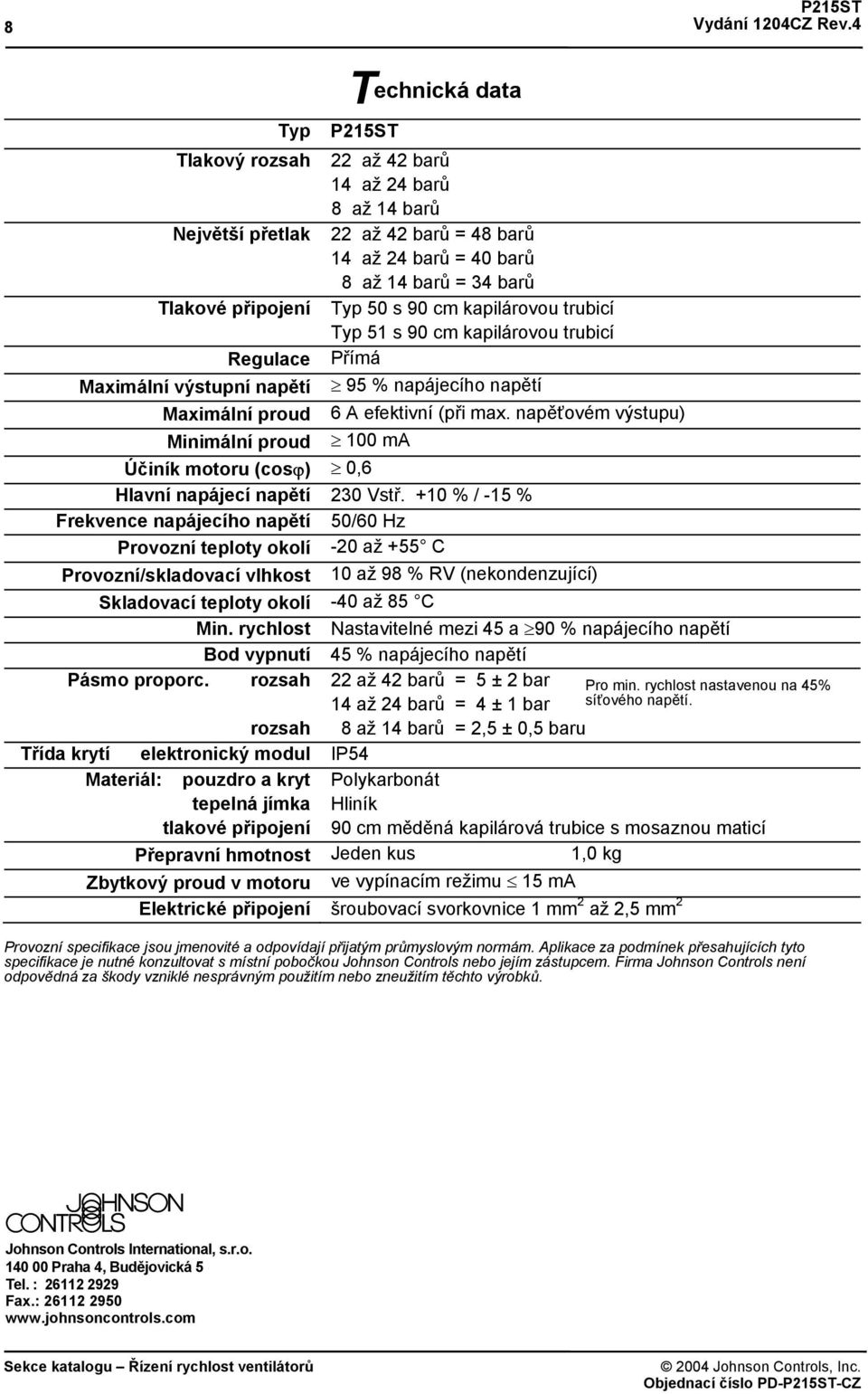

8 8 Typ Technická data Tlakový rozsah 22 až 42 barů 14 až 24 barů 8 až 14 barů Největší přetlak 22 až 42 barů = 48 barů 14 až 24 barů = 40 barů 8 až 14 barů = 34 barů Tlakové připojení Typ 50 s 90 cm kapilárovou trubicí Typ 51 s 90 cm kapilárovou trubicí Regulace Přímá Maximální výstupní napětí 95 % napájecího napětí Maximální proud 6 A efektivní (při max. napěťovém výstupu) Minimální proud 100 ma Účiník motoru (cosϕ) 0,6 Hlavní napájecí napětí 230 Vstř. +10 % / -15 % Frekvence napájecího napětí 50/60 Hz Provozní teploty okolí -20 až +55 C Provozní/skladovací vlhkost 10 až 98 % RV (nekondenzující) Skladovací teploty okolí -40 až 85 C Min. rychlost Nastavitelné mezi 45 a 90 % napájecího napětí Bod vypnutí 45 % napájecího napětí Pásmo proporc. rozsah 22 až 42 barů = 5 ± 2 bar 14 až 24 barů = 4 ± 1 bar rozsah 8 až 14 barů = 2,5 ± 0,5 baru Třída krytí elektronický modul IP54 Materiál: pouzdro a kryt tepelná jímka Polykarbonát Hliník tlakové připojení 90 cm měděná kapilárová trubice s mosaznou maticí Přepravní hmotnost Jeden kus 1,0 kg Zbytkový proud v motoru ve vypínacím režimu 15 ma Elektrické připojení šroubovací svorkovnice 1 mm 2 až 2,5 mm 2 Pro min. rychlost nastavenou na 45% síťového napětí. Provozní specifikace jsou jmenovité a odpovídají přijatým průmyslovým normám. Aplikace za podmínek přesahujících tyto specifikace je nutné konzultovat s místní pobočkou Johnson Controls nebo jejím zástupcem. Firma Johnson Controls není odpovědná za škody vzniklé nesprávným použitím nebo zneužitím těchto výrobků. Johnson Controls International, s.r.o Praha 4, Budějovická 5 Tel. : Fax.: Sekce katalogu Řízení rychlost ventilátorů 2004 Johnson Controls, Inc.
