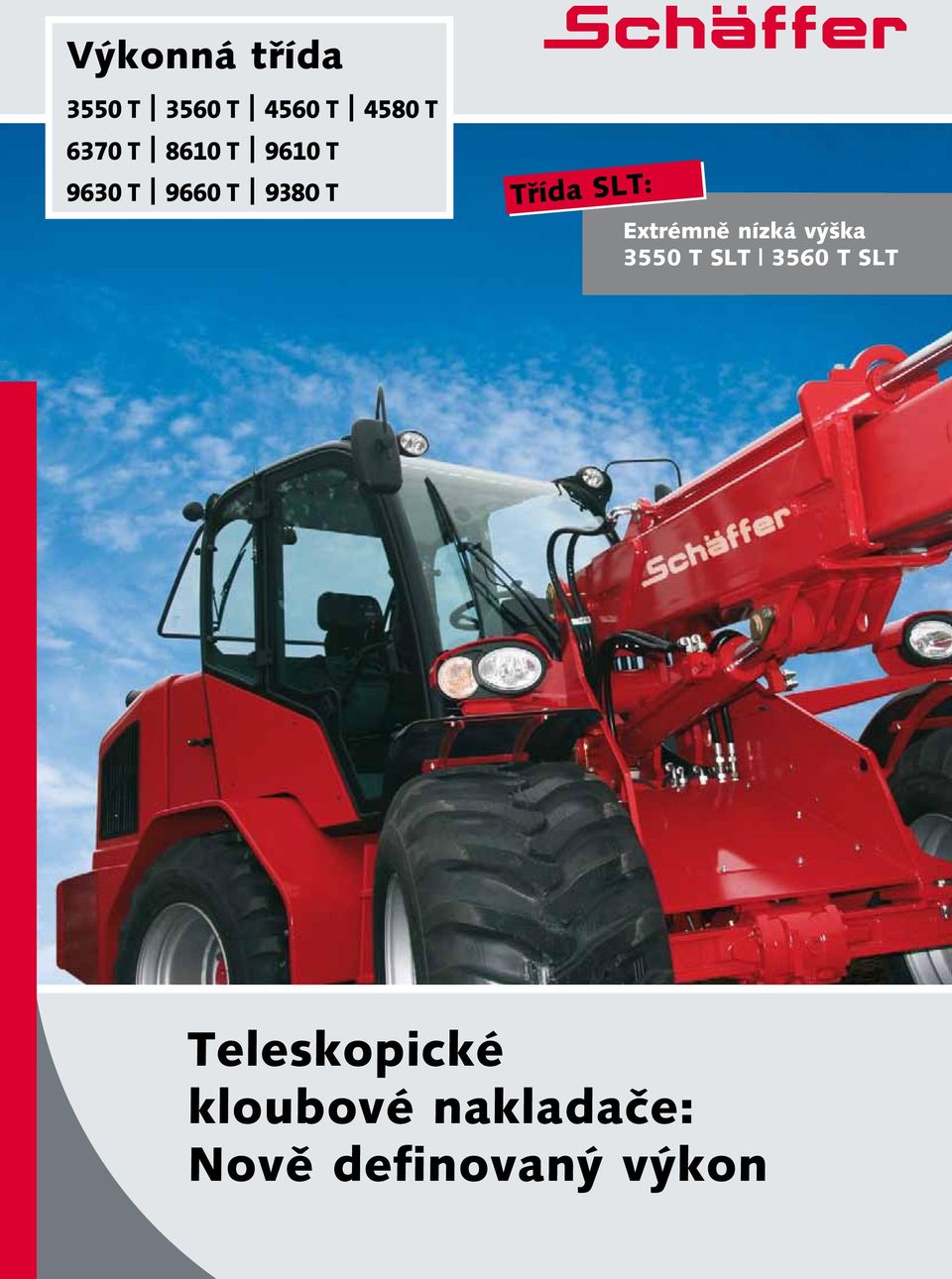

1 Výkonná třída 3550 T]3560 T]4560 T]4580 T 6370 T]8610 T]9610 T 9630 T]9660 T]9380 T Třída SLT: Extrémně nízká výška 3550 T SLT 3560 T SLT Teleskopické kloubové nakladače: Nově definovaný výkon

2 STATKOVÉ, KOLOVÉ A TELESKOPICKÉ NAKLADAČE... s výkonem od 14 kw (20 k) do 129 kw (175 k). Již 50 let vyvíjíme nakladače pro individuální potřeby. Spokojenost našich zákazníků učinila naši firmu takovou, jakou je dnes: Firma SCHÄFFER je jedním z nejproduktivnějších a nejúspěšnějších výrobců statkových, kolových a teleskopických nakladačů vůbec. Den co den vytvářejí naši pracovníci nová řešení podle požadavků zákazníků. Každý nakladač SCHÄFFER je syntézou mnohaletých zkušeností a inovativního tvůrčího ducha. Naše výrobky stanovují měřítka v oblasti co možná největší spolehlivosti a dlouhé životnosti. A to vše s nižšími náklady po celou dobu provozu. S ještě vyšším výkonem, bezpečností a komfortem jízdy po dlouhá léta. 2

3 Teleskopické nakladače Schäffer: Výkon má budoucnost. Pokud je řeč o teleskopických nakladačích s centrálním kloubem, patří stroje firmy SCHÄFFER k těm nejúspěšnějším ve své třídě. Precizní výkon v každém terénu s výškami zdvihu a zatíženími, které u srovnatelných konkurenčních strojů marně hledáte. Kompaktní konstrukce význačná vlastnost všech nakladačů Schäffer umožní, že použití právě v těžko přístupných místech je skutečným požitkem. Samozřejmě také proto, že stroje splňují požadavky na ergonomii. Proslavená spolehlivost všech nakladačů Schäffer je také význačným faktorem těchto strojů. A v neposlední řadě: mají přitažlivý vzhled. Výkonná třída 3550 T 37 kw (50 k) 3550 T SLT 37 kw (50 k) 3560 T 44 kw (60 k) 3560 T SLT 44 kw (60 k) 4560 T 44 kw (60 k) 4580 T 55 kw (75 k) 6370 T 51 kw (70 k) 8610 T 75 kw (102 k) 9610 T 75 kw (102 k) 9630 T 90 kw (123 k) 9660 T 115 kw (157 k) 9380 T 129 kw (175 k) Schäffer modely 3550/3560 T SLT: Celková výška pouze 2.05 m S celkovou výškou pouze 2,04 m, si nové modely nakladačů poradí i v nízkých prostorách bez problémů. Nízké těžiště těchto strojů ovlivňuje pozitivně sklápěcí zatížení. Výška zdvihu je 3,85 m. Kombinace kompaktní velikosti stroje, vynikající obratnosti, velkého dosahu a výšky zdvihu činí tento stroj velmi univerzálním a jedinečným. 3

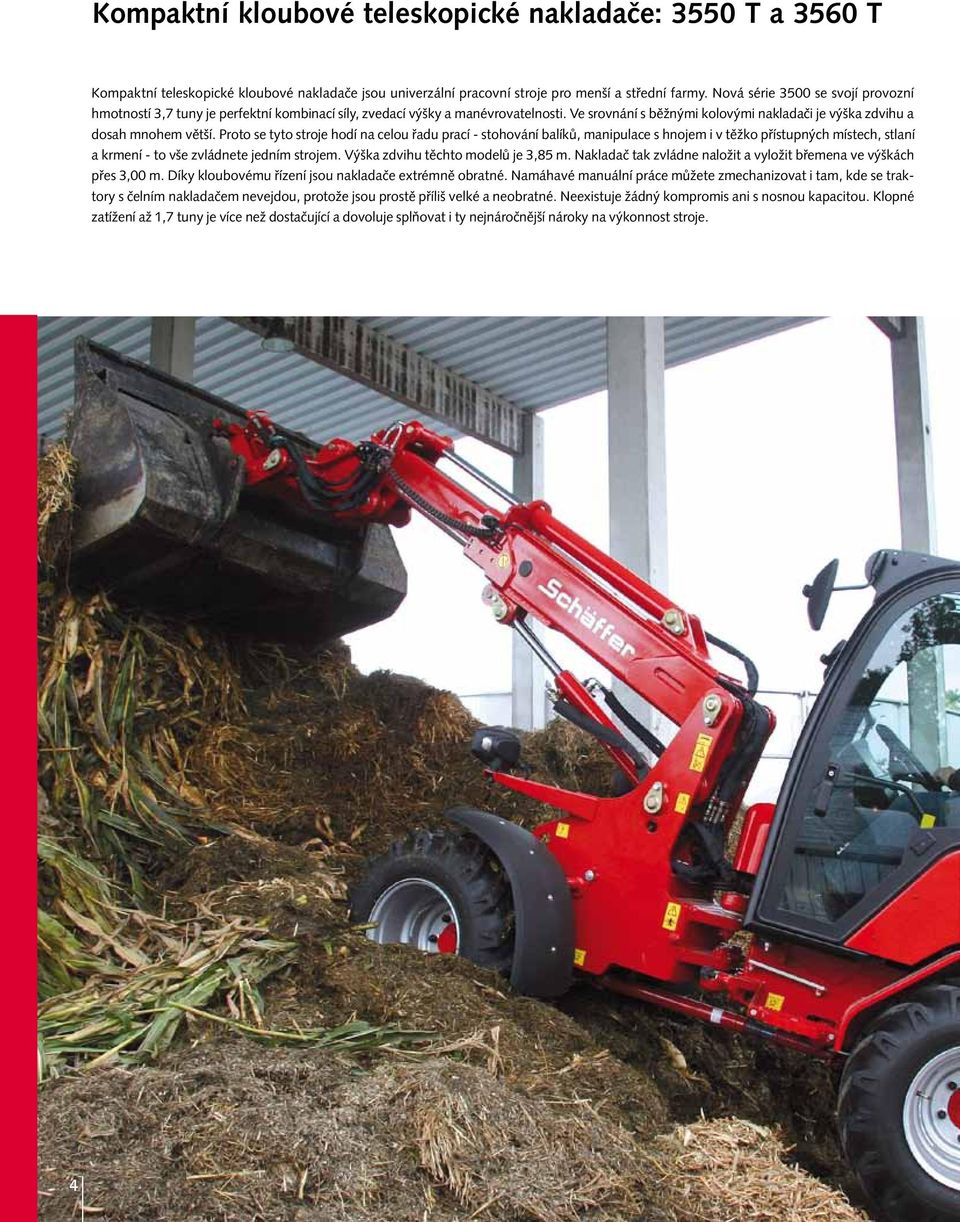

4 Kompaktní kloubové teleskopické nakladače: 3550 T a 3560 T Kompaktní teleskopické kloubové nakladače jsou univerzální pracovní stroje pro menší a střední farmy. Nová série 3500 se svojí provozní hmotností 3,7 tuny je perfektní kombinací síly, zvedací výšky a manévrovatelnosti. Ve srovnání s běžnými kolovými nakladači je výška zdvihu a dosah mnohem větší. Proto se tyto stroje hodí na celou řadu prací - stohování balíků, manipulace s hnojem i v těžko přístupných místech, stlaní a krmení - to vše zvládnete jedním strojem. Výška zdvihu těchto modelů je 3,85 m. Nakladač tak zvládne naložit a vyložit břemena ve výškách přes 3,00 m. Díky kloubovému řízení jsou nakladače extrémně obratné. Namáhavé manuální práce můžete zmechanizovat i tam, kde se traktory s čelním nakladačem nevejdou, protože jsou prostě příliš velké a neobratné. Neexistuje žádný kompromis ani s nosnou kapacitou. Klopné zatížení až 1,7 tuny je více než dostačující a dovoluje splňovat i ty nejnáročnější nároky na výkonnost stroje. 4

5 Motory Kubota... Schäffer je ve spolupráci s firmou Kubota, předním výrobcem kompaktních dieselových motorů, po více než 25 let. Kubota má nepřekonatelnou pověst pro kvalitu po celém světě. I v mrazu bude motor Kubota startovat s lehkostí. Můžete cítit bezpečí a sílu v tom, jak zní, a jeho vynikající kroutící moment přináší výjimečný výkon. Zapomeňte na poruchy pro tyto motory není problém natočit hodin bez poruchy. Kubota motory jsou také mimořádně úsporné a šetrné k životnímu prostředí. Unikátní systém předkomory znamená, že motor může být snadno upraven na spalování za studena lisovaného rostlinného oleje bez nutnosti oddělené dieselové palivové nádrže. Kubota motory jsou motory budoucnosti! Originální nápravy Schäffer to je tah bez konce Originální Schäffer nápravy jsou nastaveny na 100% pro každý jednotlivý nakladač - to je také tajemstvím jejich vynikající tlačné síly, jak dokazují nezávislé testy. Bezpečnost je dalším důležitým přínosem náprav Schäffer. Od modelu 3550 T, je povolená nosnost 7 tun na nápravu. Od modelu 2033, jsou všechny nakladače vybaveny neopotřebitelnou lamelovou brzdou v olejové lázni. Jedná se o brzdy, na které se můžete vždy spolehnout! Nejen, že poskytují optimální hodnoty zpomalení, jsou také zcela bezúdržbové. Špína, prach a vlhkost nemají šanci. 5

6 Schäffer kloubové teleskopické nakladače série 4500 T Kloubem řízení teleskopické nakladače 4560 T a 4580 T nabízejí nejlepší komfort pro každodenní náročné používání. Díky prostorné kabině a vysokému umístění sedadla, řidič vidí dobře kolem dokola ve všech směrech. Přední okno je vytaženo na střechu bez příčného přerušení a výhled nahoru je tak ideální. Řidič může vždy pracovat bezpečně a produktivně. Pro příjemnou úroveň hluku v kabině mají nakladače dieselové motory s tichým chodem T má motor Kubota s 44 kw (60 koní) T je vybavena 55 kw (75 koní) motorem s recirkulací výfukových plynů a přímým vstřikováním. To znamená, že s relativně malým úsilím byly splněny i ty nejpřísnější emisní normy v této třídě. Hydrostatický pohon kombinuje nejlepší ovladatelnost s nejvyšší tlačnou silou. Vzhledem k tomu jsou všechny komponenty hnacího ústrojí dokonale sladěny, palivo je spalováno účinně a šetrně pro životní prostředí. Maximální výška zdvihu je 4,25 metrů. Na přání lze nakladače dodat s kabinou nebo s pevnou střechou. 6

7 7

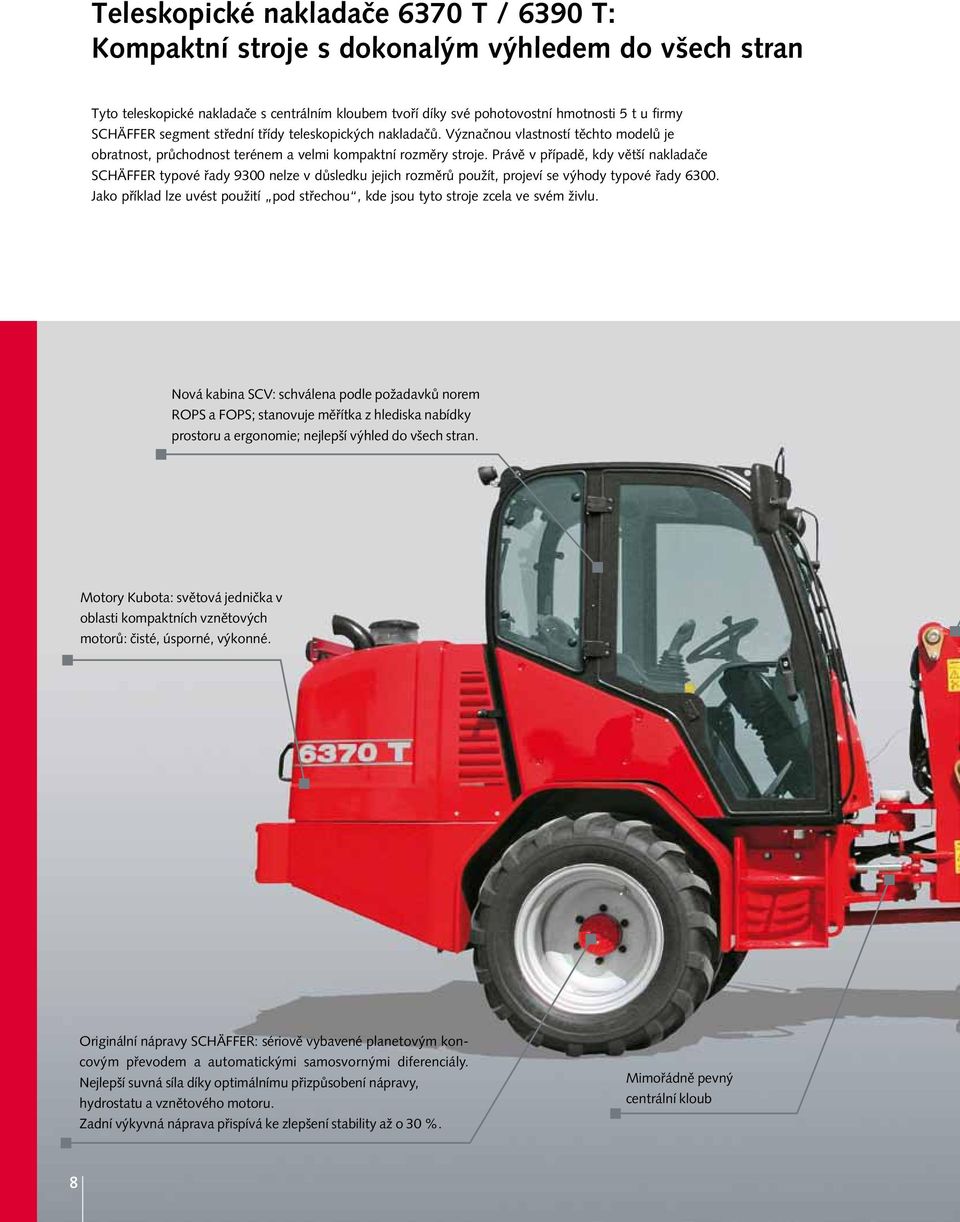

8 Teleskopické nakladače 6370 T / 6390 T: Kompaktní stroje s dokonalým výhledem do všech stran Tyto teleskopické nakladače s centrálním kloubem tvoří díky své pohotovostní hmotnosti 5 t u firmy SCHÄFFER segment střední třídy teleskopických nakladačů. Význačnou vlastností těchto modelů je obratnost, průchodnost terénem a velmi kompaktní rozměry stroje. Právě v případě, kdy větší nakladače SCHÄFFER typové řady 9300 nelze v důsledku jejich rozměrů použít, projeví se výhody typové řady Jako příklad lze uvést použití pod střechou, kde jsou tyto stroje zcela ve svém živlu. Nová kabina SCV: schválena podle požadavků norem ROPS a FOPS; stanovuje měřítka z hlediska nabídky prostoru a ergonomie; nejlepší výhled do všech stran. Motory Kubota: světová jednička v oblasti kompaktních vznětových motorů: čisté, úsporné, výkonné. Originální nápravy SCHÄFFER: sériově vybavené planetovým koncovým převodem a automatickými samosvornými diferenciály. Nejlepší suvná síla díky optimálnímu přizpůsobení nápravy, hydrostatu a vznětového motoru. Zadní výkyvná náprava přispívá ke zlepšení stability až o 30 %. Mimořádně pevný centrální kloub 8

9 Mimořádně robustně dimenzovaný centrální kloub je prakticky nezničitelný. Velké úhly vychýlení přispívají k obratnosti těchto strojů. Nízké uložení výložníku pro dokonalý výhled na nářadí Typová řada 6300 firmy Schäffer: Přednosti v přehledu Kluzné prvky teleskopického výložníku nepodléhají opotřebení. Hydraulický válec nářadí chráněný v teleskopickém výložníku Bezpečné čtyřbodové upínání nářadí s mechanizmem pro rychlou výměnu; hydraulické zajištění nářadi Geometrie výložníku konstruovaná programem CAD pro optimální zvedací sílu a dosah; dokonalé paralelní vedení 9

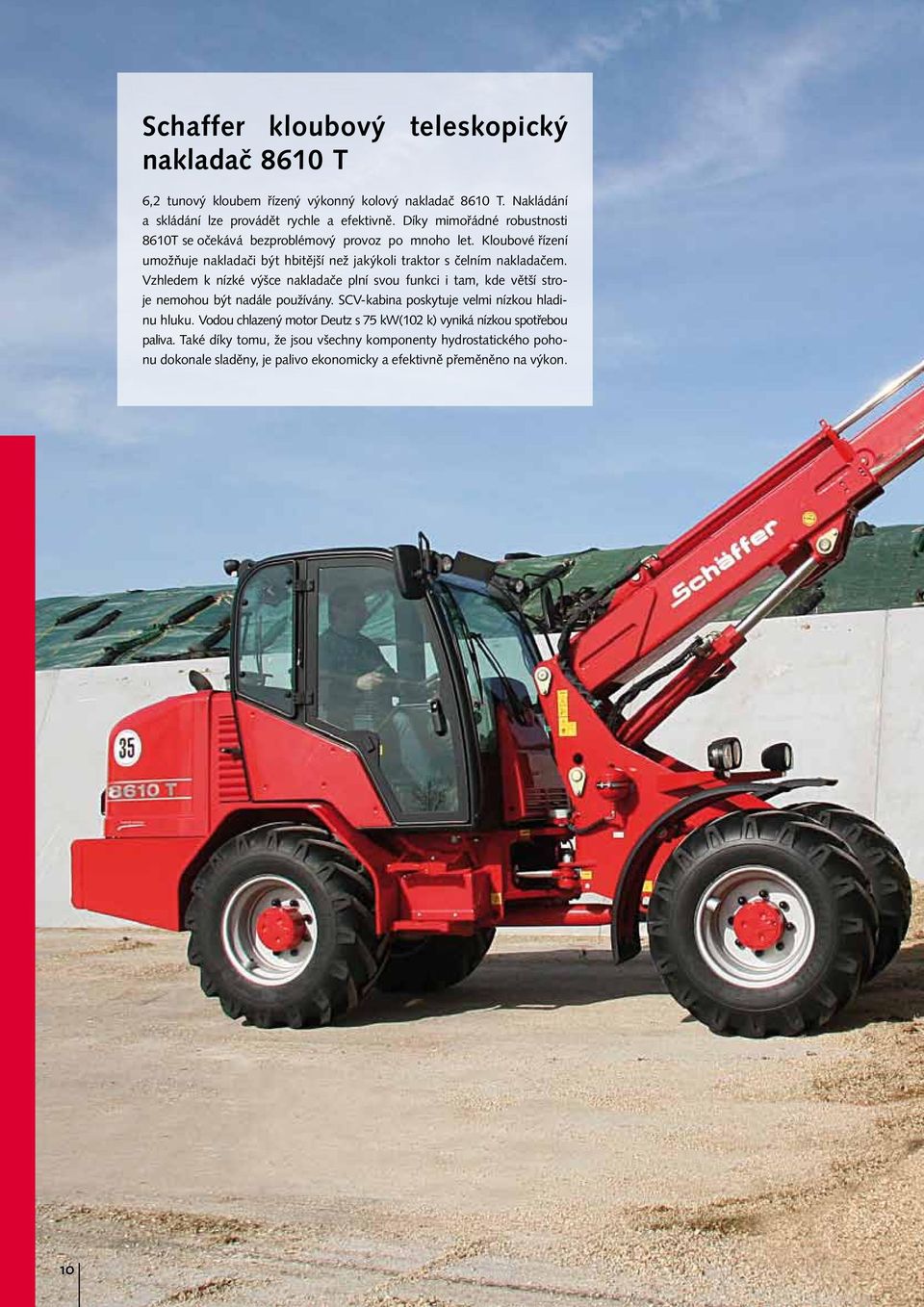

10 Schaffer kloubový teleskopický nakladač 8610 T 6,2 tunový kloubem řízený výkonný kolový nakladač 8610 T. Nakládání a skládání lze provádět rychle a efektivně. Díky mimořádné robustnosti 8610T se očekává bezproblémový provoz po mnoho let. Kloubové řízení umožňuje nakladači být hbitější než jakýkoli traktor s čelním nakladačem. Vzhledem k nízké výšce nakladače plní svou funkci i tam, kde větší stroje nemohou být nadále používány. SCV-kabina poskytuje velmi nízkou hladinu hluku. Vodou chlazený motor Deutz s 75 kw(102 k) vyniká nízkou spotřebou paliva. Také díky tomu, že jsou všechny komponenty hydrostatického pohonu dokonale sladěny, je palivo ekonomicky a efektivně přeměněno na výkon. 10

11 11

12 Pro dosažení nejlepší stability je zadní náprava výkyvná. Díky tomu je dosaženo většího komfortu a bezpečnosti. Centrální kloub je velmi silně dimenzovaný a bezúdržbový. 2 hydraulické řídící válce zaručují perfektní kontrolu nad strojem. 12

13 TELESKOPICKÉ NAKLADAČE 9610 T / 9630 T FIRMY SCHÄFFER: TELESKOPICKÉ NAKLADAČE S VYŠŠÍ HODNOTOU Zde je uvedeno pouze 5 důvodů, které přispívají k vyšší hodnotě těchto nakladačů: 1. Díky nízko umístěnému uložení výložníku a novému designu kapoty motoru má řidič vynikající výhled do všech stran. Řidič má stále přehled a může pracovat rychle a bezpečně. 2. Výška zdvihu je ve třídě 8 t s hodnotou 5,30 m přímo jedinečná. S nakladačem Schäffer se dostanete jednoduše dále a výše. 3. Zadní náprava je výkyvně uložená a přispívá k vynikající stabilitě nakladače. To je příspěvek k Vaší bezpečnosti a pro provoz v terénu. 4. Hydraulický válec pro ovládání nářadí je uložen v teleskopickém výložníku v chráněném prostoru. Tím lze také dosáhnout významných úspor pro Vaši peněženku. 5. Kluzné prvky v teleskopickém výložníku jsou vyrobeny ze speciálního vrstveného materiálu Ferroform. Dlouhá životnost je zaručena, neboť materiál prakticky nepodléhá opotřebení. Nakladače 9610 T/ 9630 T patří k nejprodávanějším teleskopickým nakladačům. A to pro daleko více než je těchto 5 důvodů. 13

14 Nový teleskopický nakladač Schäffer 9660T s výškou zdvihu 6,10 m Nakladač je speciálně navržen pro požadavky podniků, které se zabývají provozem bioplynových stanic. 9660T je kombinací velikosti a síly kolového nakladače s výškou zdvihu teleskopického nakladače. Nový nakladač Schäffer má hmotnost 11 tun. Zatížení při vyklápění je 4,7 tuny. Zvedací výška je 6,1 m. Tento model nakladačů uzavírá mezeru v modelové řadě kolových teleskopických nakladačů firmy Schäffer. Jednostupňové teleskopické rameno je velmi robustní a použitelné i v těch nejtěžších podmínkách. Ferro-form kluzné prvky teleskopického ramene zabezpečují jeho bezproblémový provoz podlouhá léta jako u ostatních teleskopických nakladačů Schäffer. Hydraulický výkon ve standardu poskytuje slušných 150 l/min, všechny úkony tak můžete provádět při velmi nízkých otáčkách motoru a to velmi rychle. Volitelně je k dispozici vážící systém. Velmi efektivní 4-válcový motordeutz turbo-diesel se systémem common-rail poskytuje výkon až 115kW (157 koní). S tahem cca 9000 dan, dodává dostatek síly hydrostatickému pohonu i v těch nejnáročnějších podmínkách. 14

15 15

16 Výhradně pro nakladač 9380 T: převodovka STS Nová převodovka STS (Schäffer-Triple-Speed) byla speciálně vyvinuta pro vysoké požadavky provozu v zemědělství, ale i nezemědělských aplikací. Díky suvné síle více než 130 kn poskytuje tento hydrostatický pohon dostatek trakční síly pro nejnáročnější pracovní úkoly. Pracovník obsluhy může zvolit mezi třemi různými rozsahy rychlostí - změna jednotlivých rozsahů je možná za jízdy vpřed nebo vzad a pod zatížením bez ztráty trakční síly. Dva hydromotory zapojené nezávisle umožňují plynulé a výkonné zrychlování. Všechny hnací komponenty jsou dokonalým způsobem sladěny. Při jízdě na veřejných komunikacích při vyšších rychlostech se automaticky odpojí druhý hydromotor, čímž se snižuje odběr výkonu a palivo se přeměňuje ekonomickým způsobem na výkon. Maximální rychlost činí 40 km/h. Kabina SCV pro nejlepší výhled do všech stran je standardně vybavena klimatizací a vzduchem odpruženým sedadlem, analytický systém Deutz je také součástí výbavy. Vysokovýkonný chladicí systém. Elektronické řízení s reverzačním ventilátorem. 6-válcový vznětový motor Deutz Common Rail: vysoký výkon 132 kw nebo 154 kw. Výkyvná zadní náprava pro nejlepší stabilitu. Součtová převodovka namontovaná pomocí příruby k zadní nápravě. Hydrostatická převodovka STS se třemi rozsahy rychlostí, vysoká suvná síla 130 kn. 16

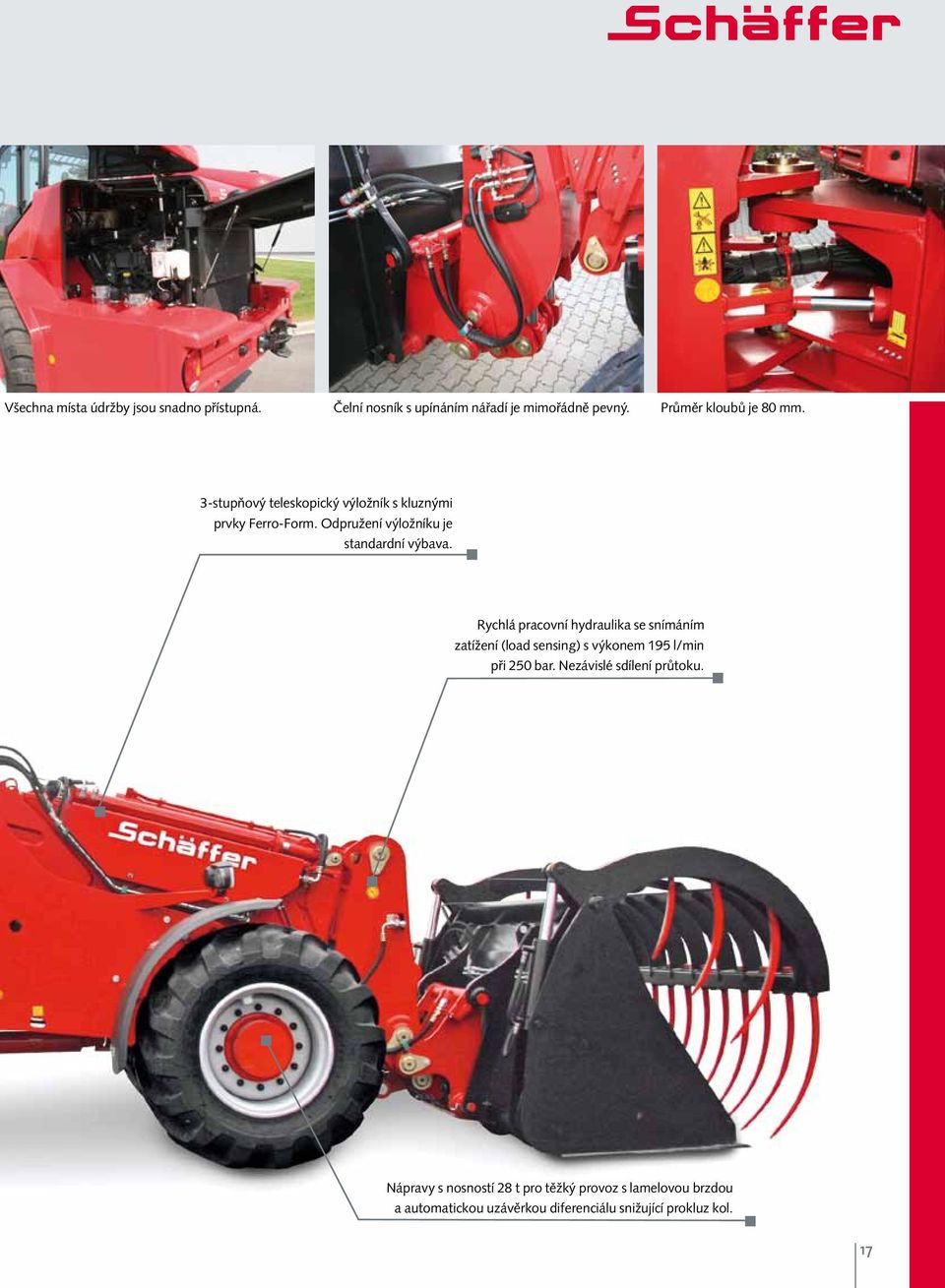

17 Všechna místa údržby jsou snadno přístupná. Čelní nosník s upínáním nářadí je mimořádně pevný. Průměr kloubů je 80 mm. 3-stupňový teleskopický výložník s kluznými prvky Ferro-Form. Odpružení výložníku je standardní výbava. Rychlá pracovní hydraulika se snímáním zatížení (load sensing) s výkonem 195 l/min při 250 bar. Nezávislé sdílení průtoku. Nápravy s nosností 28 t pro těžký provoz s lamelovou brzdou a automatickou uzávěrkou diferenciálu snižující prokluz kol. 17

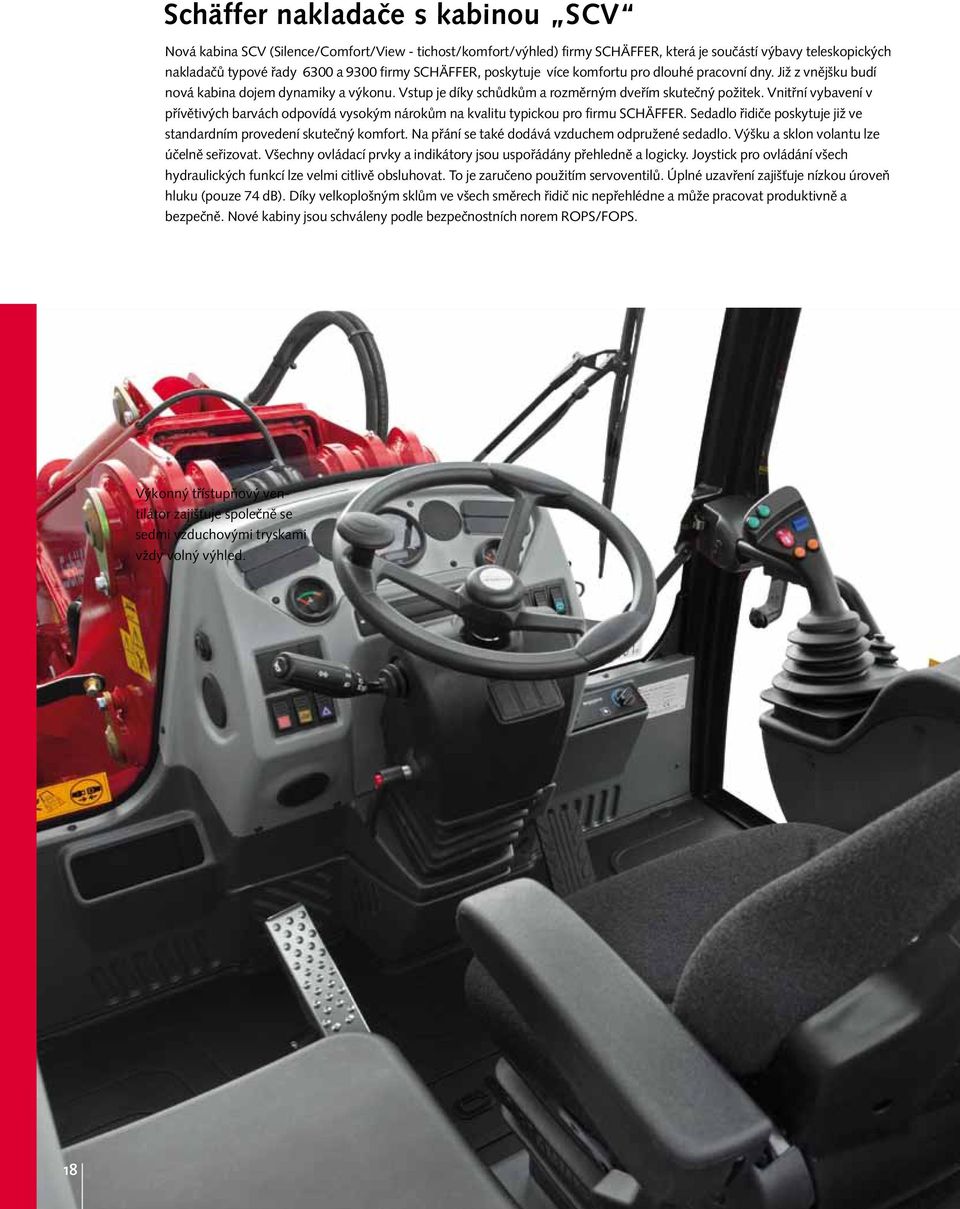

18 Schäffer nakladače s kabinou SCV Nová kabina SCV (Silence/Comfort/View - tichost/komfort/výhled) firmy SCHÄFFER, která je součástí výbavy teleskopických nakladačů typové řady 6300 a 9300 firmy SCHÄFFER, poskytuje více komfortu pro dlouhé pracovní dny. Již z vnějšku budí nová kabina dojem dynamiky a výkonu. Vstup je díky schůdkům a rozměrným dveřím skutečný požitek. Vnitřní vybavení v přívětivých barvách odpovídá vysokým nárokům na kvalitu typickou pro firmu SCHÄFFER. Sedadlo řidiče poskytuje již ve standardním provedení skutečný komfort. Na přání se také dodává vzduchem odpružené sedadlo. Výšku a sklon volantu lze účelně seřizovat. Všechny ovládací prvky a indikátory jsou uspořádány přehledně a logicky. Joystick pro ovládání všech hydraulických funkcí lze velmi citlivě obsluhovat. To je zaručeno použitím servoventilů. Úplné uzavření zajišťuje nízkou úroveň hluku (pouze 74 db). Díky velkoplošným sklům ve všech směrech řidič nic nepřehlédne a může pracovat produktivně a bezpečně. Nové kabiny jsou schváleny podle bezpečnostních norem ROPS/FOPS. Výkonný třístupňový ventilátor zajišťuje společně se sedmi vzduchovými tryskami vždy volný výhled. 18

19 Sériová výbava kabiny SCV Dokonalý výhled nahoru, součástí výbavy je protisluneční clona Odkládací schránka s víkem (kromě modelu 6370) Odpojovač akumulátoru Zásuvka s trvalým napájením Držák lahví 2 x pracovní světlomety Dual Power vpředu, 1 x pracovní světlomet Single Power vzadu Loketní opěra a joystick tvoří se sedadlem jeden celek a přesunou se při přestavení sedadla. Řidič tak zůstane během dlouhých pracovní dnů déle fit 19

20 TECHNICKÉ ÚDAJE 3550 T 3550 T SLT 3560 T 3560 T SLT 4560 T 4580 T Motor 4 vál. Kubota 37 kw (50 k) 4 vál. Kubota 37 kw (50 k) 4 vál. Kubota Turbo 44 kw (60 k) 4 vál. Kubota Turbo 44 kw (60 k) 4 vál. Kubota Turbo 44 kw (60 k) 4 vál. Kubota Turbo 55 kw (75 k) Hydraulika pojezdu Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Pneumatiky 15.0/55-17 AS Varianta I 31x /55-17 AS Varianta I 31x /55-17 AS Varianta I 31x /55-17 AS Varianta I 31x /55-17 AS Varianta I 425/55 R /55-17 AS Varianta I 425/55 R17 Provozní brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Parkovací brzda Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Pracovní hydraulika od 52 l/min od 52 l/min od 52 l/min od 52 l/min od 70 l/min od 70 l/min Hydraulika řízení 200 bar 200 bar 200 bar 200 bar 220 bar 220 bar Řízení Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Zvedací síla kg kg kg kg kg kg Zatížení při sklápění, přímý směr kg* kg* kg* kg* kg* kg* Nápravy Originál Schäffer, nápravy, 6-otvorový disk; Volitelně: planetový koncový převod a samosvorný diferenciál Originál Schäffer, nápravy, 6-otvorový disk; Volitelně: planetový koncový převod a samosvorný diferenciál Originál Schäffer, nápravy, 6-otvorový disk; Volitelně: planetový koncový převod a samosvorný diferenciál Originál Schäffer, nápravy, 6-otvorový disk; Volitelně: planetový koncový převod a samosvorný diferenciál Originál Schäffer, nápravy, 6-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava Originál Schäffer, nápravy, 6-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava Provozní hmotnost Střecha: kg Kabina: kg Střecha: kg Střecha: kg Kabina: kg Střecha: kg Střecha: kg Kabina: kg Střecha: kg Kabina: kg Rychlost 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 028 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 028 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 028 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 028 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 030 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 030 km/h Elektrická instalace 12 V 12 V 12 V 12 V 12 V 12 V Náplně Palivo: 55 l Hyd. olej: 50 l Palivo: 55 l Hyd. olej: 50 l Palivo: 55 l Hyd. olej: 50 l Palivo: 55 l Hyd. olej: 50 l Palivo: 50 l/ 60 l** Hyd. olej: 45 l/ 55 l** Palivo: 50 l/ 60 l** Hyd. olej: 45 l/ 55 l** ** Varianta s širokým zadním podvozkem *viz také digram zatížení Lastdiagramm Diagram zatížení Diagram zatížení Lastdiagramm Diagram zatížení Diagram zatížení 3550 T/3560 T 4560 T/4580 T 6370 T 8610 T 3550 T SLT/3560 T SLT 20

21 6370 T 8610 T 9610 T 9630 T 9660 T 9380 T Motor 4 vál. Kubota 51 kw (70 k) 4 vál. Deutz Turbo Common Rail 75 kw (102 k) 4 vál. Deutz Turbo Common Rail 75 kw (102 k) 4 vál. Deutz Turbo Common Rail 90 kw (123 k) 4 vál. Deutz Turbo Common Rail 115 kw (157 k) 6 vál. Deutz Turbo Common Rail 129 kw (175 k) Hydraulika pojezdu Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF Hydrostatická automotivní, HTF STS-třistupňová Pneumatiky 15.0/55-17 AS Varianta I 425/55 R17 Varianta II 500/ /70-20 Varianta I 550/ /70-20 Varianta I TL AS 405/70-20 Varianta I 600/ Varianta II TL AS Varianta III 500/ Varianta IV 600/ /70-24 AS Varianta I 600/ Varianta II 700/ Varianta III 650/ / Varianta I 600/ Provozní brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Kombinovaná hydrostatická a lamelová brzda Parkovací brzda Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Lamelová brzda v olejové lázni Pracovní hydraulika od 70 l/min od 90 l/min od 90 l/min od 90 l/min od 110 l/min od 195 l/min Hydraulika řízení 220 bar 220 bar 220 bar 220 bar 220 bar 250 bar Řízení Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Plně hydraulické řízení s centrálním kloubem Zvedací síla kg kg kg kg kg kg Zatížení při sklápění, přímý směr kg* kg* kg* kg* kg* kg* Nápravy Originál Schäffer, nápravy, 6-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava ZF-nápravy, 8-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava DANA nápravy, 8-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava DANA nápravy, 8-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava DANA nápravy, 10-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava DANA nápravy, 12-otvorový disk; planetový koncový převod a samosvorný diferenciál Výkyvná zadní náprava Provozní hmotnost Střecha: kg Kabina: kg Kabina: kg Kabina: kg Kabina: kg Kabina: kg Kabina: kg Rychlost 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 030 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 035 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 035 km/h 0 20 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 035 km/h 0 30 km/h, Ve 2 jízdn ch stupních řaditelných pod zatížením varianta: 040 km/h 0 40 km/h, Ve 3 jízdn ch stupních řaditelných pod zatížením Elektrická instalace 12 V 12 V 12 V 12 V 12 V 12 V Náplně Palivo: 65 l Hyd. olej: 60 l Palivo: 105 l Hyd. olej: 94 l Palivo: 120 l Hyd. olej: 100 l Palivo: 140 l Hyd. olej: 120 l Palivo: 185 l Hyd. olej: 170 l Palivo: 265 l Hyd. olej: 220 l *viz také digram zatížení Diagram zatížení Diagram zatížení Diagram zatížení 9610 T 9630 T 9660 T Diagram zatížení 9380 T 21

22 ROZMĚRY B C D E F G H I J K 3550 T 3550 T SLT 3560 T 3560 T SLT 4560 T 4580 T A Rozvor náprav [mm] B Délka podvozku [mm] C Celková délka se standardní lopatou [mm] D Vybírací hloubka [mm] E Dosah [mm] F Otočný bod lopaty max. [mm] G Nakládací výška s paletizačními vidlemi [mm] H Výsypná výška max. [mm] I Výška předního podvozku [mm] J Výsypná vzdálenost [mm] K Výška sedadla [mm] L Výška kabiny střechy [mm] [mm] od od N N Celková šířka [mm] O O Poloměr otáčení vnitřní [mm] P P Poloměr otáčení vnější [mm] Q Q Vnější poloměr se standardní lopatou [mm] Diagram zatížení 22

23 B C D E F G H I J K 6370 T 8610 T 9610 T 9630 T 9660 T 9380 T A Rozvor náprav [mm] B Délka podvozku [mm] C Celková délka se standardní lopatou [mm] D Vybírací hloubka [mm] E Dosah [mm] F Otočný bod lopaty max. [mm] 4.660/5.100* G Nakládací výška s paletizačními vidlemi [mm] H Výsypná výška max. [mm] I Výška předního podvozku [mm] J Výsypná vzdálenost [mm] K Výška sedadla [mm] /2.020** L Výška kabiny střechy [mm] [mm] /2.600*** 2.590/2.690*** 2.690/2.590** /2.850** N N Celková šířka [mm] O O Poloměr otáčení vnitřní [mm] P P Poloměr otáčení vnější [mm] Q Q Vnější poloměr se standardní lopatou [mm] * Volitelná výbava: vysoká výška zdvihu ** Volitelná výška stroje s kabinou *** Volitelná výbava: vysoká kabina 23

24 Způsob, kterým jsou nakladače SCHÄFFER vyvíjeny, vyráběny a inovovány, je jedinečný. Určitý rozdíl vyplývá z našich 50-letých zkušeností. V prvé řadě myslíme na člověka, neboť chceme, aby jeho práce byla bezpečnější, komfortnější a také ziskovější. Za tímto účelem sázíme v našem výrobním závodě Erwitte v Německu na nejmodernější vývojové a výrobní technologie. V konečném důsledku jsou to však naši pracovníci, kteří v těsném kontaktu s uživatelem vytvářejí vždy nová řešení. Dlouholetá příslušnost k podniku vytváří společně s nevyčerpatelným vývojovým duchem základ naší kompetence a našeho celosvětového úspěchu. Jméno SCHÄFFER neznamená jen jedinečnou kvalitu výrobků. Znamená také bezpečnost a optimální servis, který zaručujeme jak v Německu, tak v Evropě a také kdekoli na světě. Koupě nakladače SCHÄFFER je začátek dlouhodobého vztahu. Pouze s originálními náhradními díly však zůstává Váš stroj po mnoho let na 100 % skutečný SCHÄFFER. Jen tak Vám zaručí provozní spolehlivost, kterou potřebujete a kterou právem očekáváte. Poskytujeme Vám a našim servisním partnerům dodávkovou službu po dobu 24 hodin 7 dní v týdnu, 365 dní v roce. Také to znamená 09/ Technické změny vyhrazeny. Rozměry jsou přibližné údaje. Obrázky znázorňují částečně modely se zvláštní výbavou. Firma SCHÄFFER Vám nabízí výrobní program obsahující více než 40 rozdílných modelů, každý optimálně přizpůsobitelný Vašim požadavkům. Možnosti použití našich nakladačů jsou rozmanité: ať se jedná o použití ve stavebnictví, v zahradnictví nebo při úpravě krajiny, v průmyslu a při řemeslných pracích, při chovu koní nebo v zemědělství SCHÄFFER je vždy tou nejlepší volbou. Váš prodejce: Schäffer Maschinenfabrik GmbH P.O. Box 10 67]D Erwitte fon fax info@schaeffer-lader.de MULTOS s.r.o K Silu Pelhřimov tel.: , fax: info@multos.cz
