SMYKEM ŘÍZENÝ NAKLADAČ

Transkript

1 SK PROVOZNÍ HMOTNOST kg NOSNOST kg VÝKON MOTORU 63,9 kw / 86, ot/min SK SMYKEM ŘÍZENÝ NAKLADAČ SK1026-5

2 SK S MYKEM ŘÍZENÝ NAKLADAČ STRUČNÝ PŘEHLED Výkon, hospodárnost a snadná obsluha jsou hlavními charakteristikami nových smykem řízených nakladačů Komatsu SK Specifi cká konstrukce ramena nakladače zvyšuje výkon v oblasti nosnosti a dosahu. To dokonale předurčuje stroj k pracovním operacím jako je manipulace s materiálem. Hydraulické servořízení Proporcionální ovládání poskytuje stroji rychlost a snadnou obsluhu. Proto je s minimálním úsilím dosaženo přirozených pohybů a vynikající účinnosti. Pravá ovládací páka ovládá rameno a lopatu a levá páka ovládá převodovku. Systém Super Flow Systém Super Flow zvětšuje průtok oleje v hydraulických okruzích. Tento systém zahrnuje jak hydraulické, tak i elektrické přípojky. Ovládací páky a proporcionální pedál zajišťují perfektní ovladatelnost všech funkcí. Tato volba umožňuje uživateli použití jakéhokoliv typu příslušenství, včetně srovnávací frézky, kotoučové pily a sněhové frézy, a mimo to ještě zametací stroj, podkopové zařízení, míchací lopatu a mnohá další příslušenství. Všechno to vytváří z SK mimořádně fl exibilní stroj. Hydraulický systém Hydraulický systém CLSS (Closed Load Sensing System uzavřený systém snímání zátěže) zajišťuje pozvolné, přesné a plynulé provádění všech pohybů. Navíc je schopen kombinovat výkon a rychlost s ohledem na jakékoliv pracovní požadavky. Dva motory s axiálními písty a standardní druhá rychlost umožňují nakladači dosažení rychlosti 16 km/hod. 2

3 SMYKEM ŘÍZENÝ NAKLADAČ SK PROVOZNÍ HMOTNOST kg Motor Motor KOMATSU poskytuje stroji požadovaný výkon a zaručuje velmi nízkou spotřebu paliva. Zaručuje také nízkou hodnotu výfukových emisí, což vyhovuje normám EU stupeň 2, omezuje vibrace a úroveň hlučnosti a současně stále poskytuje vynikající spolehlivost a hospodárnost, kompaktní rozměry a snadný přístup při provádění pravidelné údržby. NOSNOST kg VÝKON MOTORU 63,9 kw / 86, ot/min Univerzálnost Konstrukce ramena, se systémem vertikálního zdvihu, vytváří z tohoto modelu stroj, který je vhodný zejména pro nakládací a vykládací práce, speciálně s paletizačními vidlemi. Výhodou této speciální konstrukce je fakt, že během celé trajektorie svého pohybu výložník udržuje konstantní dosah lopaty: to zajišťuje tomuto stroji dosažení větších možných klopných momentů než u běžných modelů, stejně jako jednoduchost a bezpečnost při práci v maximální výšce. Přídavný hydraulický okruh poskytuje možnost využití různých typů příslušenství, což vytváří z modelu SK z hlediska univerzálnosti a výkonu tu nejlepší volbu. 3

4 SK S MYKEM ŘÍZENÝ NAKLADAČ KABINA OBSLUHY Široký vstup a unikátní uspořádání vnitřního prostoru poskytují obsluze komfort, který má mnohem vyšší úroveň než je průměrná výbava strojů této třídy. Ergonomické uspořádání ovládacích prvků a vynikající výhled v rozmezí 360 zajišťují snadné a bezpečné provádění prací ve všech provozních podmínkách. Na požádání může být stroj vybaven také předními dveřmi a bočními okny, stejně jako topením nebo klimatizací pro zajištění příjemného pracovního prostředí obsluhy v každém ročním období. 4

5 SMYKEM ŘÍZENÝ NAKLADAČ SK SILNÉ STRÁNKY Přístrojové vybavení Moderní, fi rmou Komatsu patentovaný LCD panel je umístěn přímo na bezpečnostní závoře. Díky tomu může obsluha neustále sledovat všechny hlavní funkce stroje: od množství paliva po teplotu chladicí kapaliny, od vzduchového fi ltru po tlak motorového oleje atd. Bezpečnost V případě nepovolených manévrů zabrání důmyslný systém snímačů na bezpečnostním rámu a na sedadle všem pohybům stroje a zablokuje pracovní zařízení. Kabina s ochrannou konstrukcí ROPS - FOPS, vynikající dynamická stabilita stroje a výhled v rozmezí 360 umožňují práci obsluhy s naprostou důvěrou. Dvě rychlosti Druhá rychlost, která je standardem, poskytuje stroji SK maximální rychlost až 16 km/hod a drasticky tak zkracuje přepravní dobu stroje na pracovišti, čímž dochází ke zvýšení produktivity. První rychlost je používána při výkopových pracích nebo při jízdě na svahu, kdykoliv je nutné využití maximální tažné síly. Posuvné dveře Přední posuvné dveře, které se zvedají a zasouvají pod střechu, zaručují mimořádný komfort v jakémkoliv pracovním prostředí: horko, chlad, déšť nebo prach. Také díky této specifi cké konstrukci může obsluha pracovat s otevřenými i zavřenými dveřmi, protože nemůže dojít k poškození dveří ramenem stroje. 5

6 SK S MYKEM ŘÍZENÝ NAKLADAČ ÚDRŽBA Běžné úkony údržby a pravidelné prohlídky mohou být prováděny po jednoduchém otevření zadního krytu motoru. Otevření zadního krytu navíc umožňuje obsluze přístup k chladičům jejich snadnému čištění (chladiče jsou naklápěcí). Při speciálních úkonech údržby umožňuje sklápěcí kabina kompletní přístup k převodovce a k hlavním součástem hydraulického systému. Použití speciálních samomazných pouzder prodlužuje interval mazání všech čepů až na 250 provozních hodin. 6

7 SMYKEM ŘÍZENÝ NAKLADAČ SK TECHNICKÉ ÚDAJE MOTOR Nová generace motorů byla vyvinuta tak, aby odpovídala požadavkům nejpřísnějších norem týkajících se emisí (STUPEŇ 2). Model... Komatsu S4D98E-2NFE Typ ventilový, přeplňovaný, vznětový motor Vrtání zdvih mm Počet válců... 4 Výkon motoru při otáčkách motoru ot/min ISO ,9 kw / 86,9 PS SAE J1349 (výkon na setrvačníku)... 62,0 kw / 84,3 PS Max. kroutící moment / otáčky motoru ot/min Chladicí systém... voda Typ vzduchového fi ltru... suchý s bezpečnostní vložkou Startování...elektrický startér s předehřevem pro chladné počasí PŘEVODOVKA Typ... hydrostatická Čerpadla... 2 s proměnným průtokem Hydraulické motory... 2 s axiální pístové Koncové převody s konstantním záběrem s válečkovými řetězy pro těžký provoz v olejové lázni. Počet převodových stupňů:... 2 Maximální pojezdová rychlost km/h Automatická parkovací i provozní kotoučová brzda v olejové lázni s negativním chodem. PNEUMATIKY Standardní PROVOZNÍ HMOTNOST Provozní hmotnost stroje se standardní lopatou, plnou palivovou nádrží a obsluhou o hmotnosti 75 kg (ISO 6016) kg ELEKTRICKÝ SYSTÉM Napájecí napětí...12 V Akumulátor Ah Alternátor A HYDRAULICKÝ SYSTÉM Typ... Komatsu CLSS (Closed Load Sensing System) Hydraulické čerpadlo...zubové čerpadlo Standardní průtok...80 l/min Maximální tlak bar Systém Super fl ow l/min Maximální tlak bar Hlavní rozvaděč... 3 nebo 4 prvky s kompletním pilotním ovládáním PROVOZNÍ KAPALINY Hydraulický systém l Palivová nádrž l Koncové převody (řetězy) l Motorový olej... 12,5 l OVLÁDACÍ PRVKY Proporcionální ovládání (PPC). Levá páka ovládá pohyby stroje a pravá páka ovládá pracovní zařízení. Ovládací pedál ovládá přídavný hydraulický okruh příslušenství. Bezpečnostní systém zastaví všechny operace, dojde-li ke zdvižení bezpečnostního rámu nebo nesedí-li obsluha na sedadle. IMPIANTO NAKLADAČELETTRICO Provozní nosnost (ISO 5998) kg Klopný moment (ISO 8313) kg Kapacita standardní lopaty (ISO 7546)... 0,45 m³ Rypná síla lopaty (ISO 8313) dan (2.450 kg) Rozměry R R

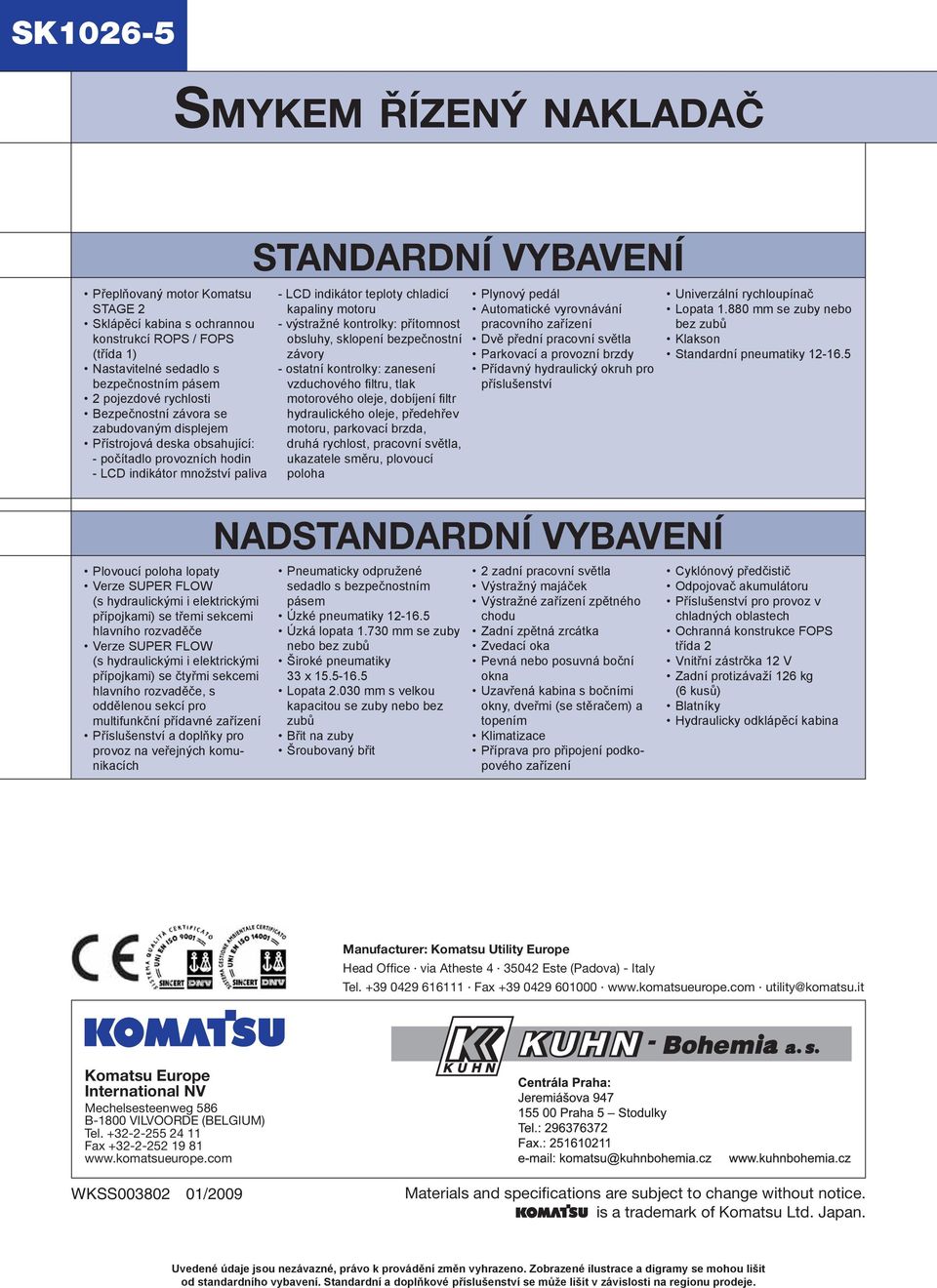

8 SK SMYKEM ŘÍZENÝ NAKLADAČ Přeplňovaný motor Komatsu STAGE 2 Sklápěcí kabina s ochrannou konstrukcí ROPS / FOPS (třída 1) Nastavitelné sedadlo s bezpečnostním pásem 2 pojezdové rychlosti Bezpečnostní závora se zabudovaným displejem Přístrojová deska obsahující: - počítadlo provozních hodin - LCD indikátor množství paliva STANDARDNÍ VYBAVENÍ - LCD indikátor teploty chladicí kapaliny motoru - výstražné kontrolky: přítomnost obsluhy, sklopení bezpečnostní závory - ostatní kontrolky: zanesení vzduchového fi ltru, tlak motorového oleje, dobíjení fi ltr hydraulického oleje, předehřev motoru, parkovací brzda, druhá rychlost, pracovní světla, ukazatele směru, plovoucí poloha Plynový pedál Automatické vyrovnávání pracovního zařízení Dvě přední pracovní světla Parkovací a provozní brzdy Přídavný hydraulický okruh pro příslušenství Univerzální rychloupínač Lopata mm se zuby nebo bez zubů Klakson Standardní pneumatiky Plovoucí poloha lopaty Verze SUPER FLOW (s hydraulickými i elektrickými přípojkami) se třemi sekcemi hlavního rozvaděče Verze SUPER FLOW (s hydraulickými i elektrickými přípojkami) se čtyřmi sekcemi hlavního rozvaděče, s oddělenou sekcí pro multifunkční přídavné zařízení Příslušenství a doplňky pro provoz na veřejných komunikacích NADSTANDARDNÍ VYBAVENÍ Pneumaticky odpružené sedadlo s bezpečnostním pásem Úzké pneumatiky Úzká lopata mm se zuby nebo bez zubů Široké pneumatiky 33 x Lopata mm s velkou kapacitou se zuby nebo bez zubů Břit na zuby Šroubovaný břit 2 zadní pracovní světla Výstražný majáček Výstražné zařízení zpětného chodu Zadní zpětná zrcátka Zvedací oka Pevná nebo posuvná boční okna Uzavřená kabina s bočními okny, dveřmi (se stěračem) a topením Klimatizace Příprava pro připojení podkopového zařízení Cyklónový předčistič Odpojovač akumulátoru Příslušenství pro provoz v chladných oblastech Ochranná konstrukce FOPS třída 2 Vnitřní zástrčka 12 V Zadní protizávaží 126 kg (6 kusů) Blatníky Hydraulicky odklápěcí kabina Manufacturer: Komatsu Utility Europe Head Office via Atheste Este (Padova) - Italy Tel Fax utility@komatsu.it Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WKSS /2009 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Uvedené údaje jsou nezávazné, právo k provádění změn vyhrazeno. Zobrazené ilustrace a digramy se mohou lišit od standardního vybavení. Standardní a doplňkové příslušenství se může lišit v závislosti na regionu prodeje.
