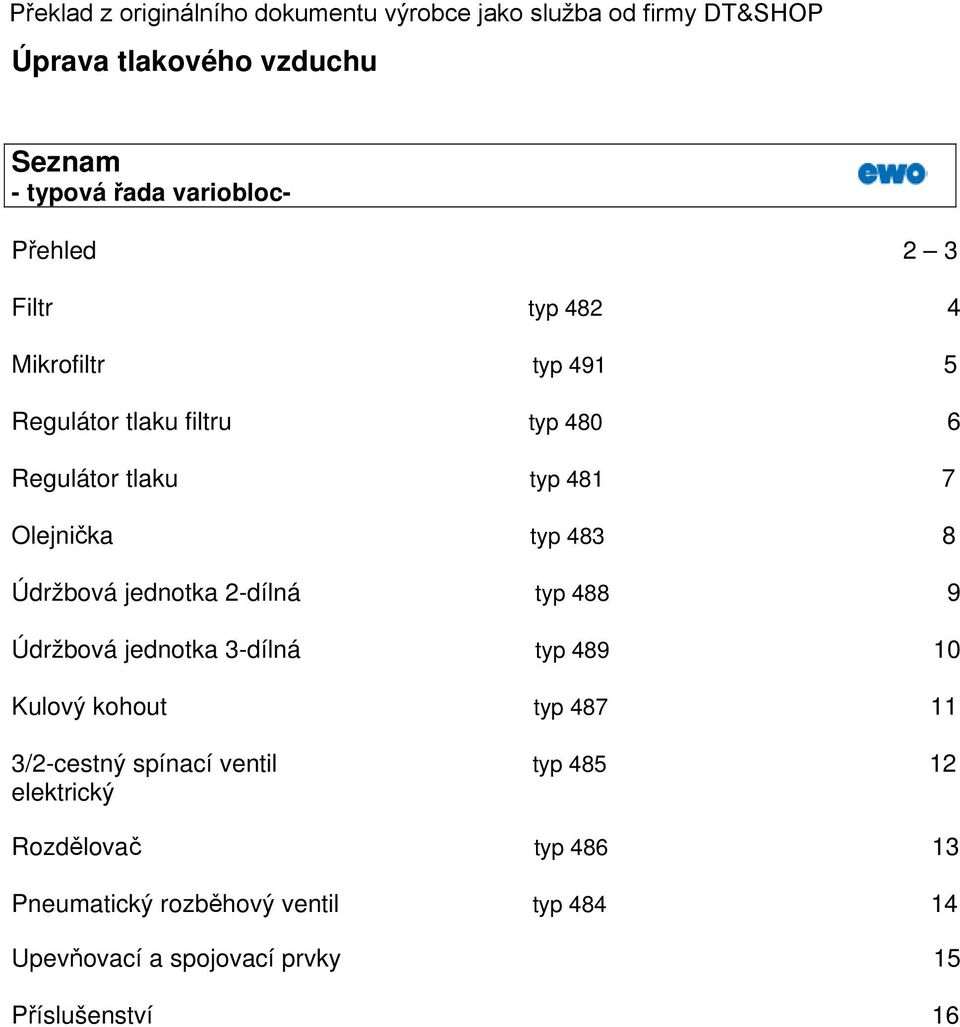

1 Úprava tlakového vzduchu Seznam Přehled 2 3 Filtr typ Mikrofiltr typ Regulátor tlaku filtru typ Regulátor tlaku typ Olejnička typ Údržbová jednotka 2-dílná typ Údržbová jednotka 3-dílná typ Kulový kohout typ /2-cestný spínací ventil typ elektrický Rozdělovač typ Pneumatický rozběhový ventil typ Upevňovací a spojovací prvky 15 Příslušenství 16

2 Fakta údaje přednosti Rozdíly jsou v detailu. Když posuzujete nabídky, měli byste vzít do úvahy zde uvedené vlastnosti. Jestli jednoduché ovládání, výkon nebo dlouhá životnost tyto kvality ewo přinesou i vám výhody. Bezpečnost dle EN 983 (přístroje, zařízení a součásti) Použité materiály: Moderní průmyslový design Robustní kovové těleso ( s, zinek litý pod tla- 2-násobnou povrchovou ochranou) upevňovací prvky kem (Z 410) Spojovací závit dle DIN s rovnou těsnící plochou Víko, dno (regulátor) PA6-GF30 (NPT jako opce) Ruční kolečko POM Bajonetový uzávěr plastové-kovové nádrže Kryt ABS Ochranný kovový koš pro plastovou nádrž - může být Těsnění, membrána NBR dodatečně vybavený Filtrační prvek PE slinovaný Opce poloautomatické a plně automatické ventily Nárazová vložka, Dva kombinovatelné spojovací systémy (Komfortdělící kotouč POM (polyacetal) Kompakt) Nádrž polykarbonát Spojovací součást Komfort se samodržnými O- Uzávěra POM kroužky Tlaková pružina pozinkováno Integrovaný T-držák jako spojovací modul Protitlaková pružina Niro Přímé upevnění na stěně Kužel, membránový mosaz Vysoká pevnost proti zkrutu/stabilita spojení talíř Optimální regulační charakteristika díky navíjecí membráně Nástavec olejničky spec. PA Olejnička se zlepšenou prostupností a rozprašováním Regulace oleje PU Kovová nádrž, clona (Z410) Zorná trubice (na kovové nádrži) spec. PA Ochranný koš Al Zabudované díly mají značku materiálu, čímž se snadno likvidují popř. dobře recyklují.

3 Upevnění modulu pomocí přídržného úhelníku (pro regulátor) nebo přímá montáž (2 šrouby) u všech přístrojů Ovládání je trumf Připojovací desky se závitem se samodržnými těsnícími kroužky (možno dodat i s přídržným úhelníkem) pro montážně snadnou instalaci v potrubních, popř. hadicových systémech. Spojení Komfort rychlá výměna komponent nebo kombinací pomocí spojovacího modulu (těsnící kroužky samodržné) šetří dobu montáže (pouze konstrukční velikost I). Spojení Kompakt s opčním vestavným T-držákem dle volby.

4 Filtr typ 482 Tlakové filtry čistí stlačený pracovní vzduch od pevných a kapalných složek (nečistoty, oxidační produkty, kondenzační voda) a chrání tím následující komponenty před znečištěním a otěrem. Filtrace probíhá ve dvojstupňovém procesu pomocí cyklónového odlučování (kondenzační voda) a PE-filtračního prvku (částice). Pro vypouštění kondenzátu jsou k dispozici tři varianty: ručně ovládané, poloautomatické nebo plně automatické (řízení plovákem). Jmenovitý průtok* 1800 NI/min 2000 NI/min 3200 NI/min 3500 NI/min Filtr-šíře pórů 40µm (dle volby: 5 µm) Vstupní tlak (p 1 )max.** 16 bar/20 bar s kovovou nádrží Teplota okolí max. 50 C/80 C s kovovou nádrží Objem kondenzátu 25 cm 3 85 cm 3 Vypouštění kondenzátu ručně (opčně: poloautomaticky, automaticky) Nádrž polykarbonát Hmotnost 310 g 840g (G 1 = 1300 g) * měřeno při tlaku 6 bar (p 1 ) a poklesu tlaku p=1 bar ** s vestavným automatem mezi 1 a 12 bar *** připojovací desky sada G1 (str. 15) Automat k zabudování (str.16) 482.x x x x umělá hmota S ochranný koš (ne velikost II ) nádrž/opce M kovová nádrž Průtočné množství 1 40 µm 2 5 µm BGI 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ 9 G1*** 2 ruční vypuštění 3 vestavný automat 5 poloautomat Montážní možnosti 6 nástavný automat A připevnění str.15 Na zakázku Kryt soukromý štítek Napojení NPT Náhradní díly a díly příslušenství I II Vložka filtru 40µm 480/7 480/219 Vložka filtru 5 µm 480/45 480/220 Plastová nádrž s ruční výpustí 480/18 480/210 Kovová nádrž s ruční výpustí 480/28 480/213 Ochranný koš 480/25 - Plastová nádrž s ochranným košem 480/90 - Napojení A B C E F H J K L G ¼ a G ³/ ,5 4,4 G ½ a G ¾ ,4 G1*** ,4

5 Mikrofiltr typ 491 Jemné filtry s vložkou z borokřemičitého mikrovlákna splňují zvláštní požadavky na čistotu tlakového vzduchu. Jako vysoce výkonné filtry chrání ventily, válce nebo jiné výkonné prvky. Jako druhá úroveň za standardními filtry odstraňují téměř beze zbytku nejmenší zbytkové částice z vody, oleje a nečistoty na 99,999% (při 0,01 µm). Jmenovitý průtok* 370 NI/min 420 NI/min 1000 NI/min 1100 NI/min Odloučení částic ** 99,999%, vztaženo na 0,01 µm) Zbytkový obsah oleje 0,01 mg/m 3 Kvalita vzduchu dle ISO třída 1 nečistoty, třída 1 olej Vstupní tlak (p 1 )max. 16 bar/20 bar s kovovou nádrží Teplota okolí max. 50 C/80 C s kovovou nádrží Objem kondenzátu 10 cm 3 30 cm 3 Vypouštění kondenzátu ručně (opčně: poloautomaticky, automaticky) Nádrž polykarbonát Hmotnost 310 g 840g (G 1 = 1330 g) * měřeno při tlaku 7 bar (p 1 ) a poklesu tlaku p=0,1 bar ** nutná předběžná filtrace na 5 µm *** připojovací desky sada G1 (str. 15) Automat k zabudování (str.16) 491.x x x x umělá hmota S ochranný koš (ne velikost II ) nádrž/opce M kovová nádrž 0 bez 1 mechanicky údaj znečištění 2 elektricky Průtočné množství BGI 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ 9 G1*** 2 ruční výpusť 5 poloautomat Montážní možnosti 6 nástavný automat A připevnění str.15 Náhradní díly a díly příslušenství I II Vložka filtru s těsněním 491/4 491/103 Plastová nádrž s ruční výpustí 491/13 491/108 Kovová nádrž s ruční výpustí 480/28 480/213 Ochranný koš 480/25 - Filtr s aktivním uhlím na zakázku Na zakázku Kryt soukromý štítek Napojení NPT Napojení A B C E F H J K L G ¼ a G ³/ ,5 4,5 G ½ a G ¾ ,4 G1*** ,4

6 Regulátor tlaku filtru typ 480 Regulátory tlaku filtru spojují způsobem šetřícím místo funkce filtru a regulátoru tlaku v jednom přístroji (viz jednotlivé popisy). Jmenovitý průtok* 2000 NI/min 3000 NI/min 5500 NI/min 6500 NI/min Filtr-šíře pórů 40µm (dle volby: 5 µm) Vstupní tlak (p 1 )max.* * 16 bar/20 bar s kovovou nádrží Sekundární tlak (p 2 )max. 10 bar (dle volby: 6, 16 bar) Teplota okolí max. 50 C/80 C s kovovou nádrží Objem kondenzátu 25 cm 3 85 cm 3 Vypouštění kondenzátu ručně (opčně: poloautomaticky, automaticky) Nádrž polykarbonát Hmotnost 460 g 1150g (G 1 = 1610 g) * měřeno při tlaku 10 bar (p 1 ), sekundárním tlaku 6 bar (p 2 ), a poklesu tlaku p=1 bar dle ISO 6953 ** s vestavným automatem mezi 1 a 12 bar *** připojovací desky sada G1 (str. 15) Automat k zabudování (str.16) 480.x x x x Nádrž/opce umělá hmota nastavitelný tlak S ochranný koš (ne BG II ) M kovová nádrž 6 bar stupnice 0-10 bar A uzamykatelný 10 bar - stupnice 0-16 bar 10 bar - stupnice 0-25 bar BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ 9- G1*** ruční výpusť + manometr vestavný automat + manometr ruční výpusť bez manometru Průtočné množství poloautomat + manometr Montážní možnosti nástavný automat A + manometr připevnění str.15 vestavný automat bez manometru nástavný automat A bez manometru poloautomat bez manometru Náhradní díly a díly příslušenství I II Manometr oblast zobrazení 0 10 bar bar bar Plastová nádrž s ruční výpustí 480/18 480/210 Kovová nádrž s ochranným košem 480/90 - Vložka filtru 40 µm 480/7 480/219 Vložka filtru 5 µm (snížený průtok) 480/45 480/220 Kovová nádrž s ruční výpustí 480/28 480/213 Ochranný koš 480/25 - Díly podléhající opotřebení: Pokyn: Membrána kompletní s kluzným kroužkem 480/92 480/263 manometr (samo- Těsnící kužel kompl. 480/48 480/218 těsnící) volně ložený Na zakázku Kryt soukromý štítek Napojení NPT Napojení A B C D E F H I J K L M N V G ¼ a G ³/ M30x1, ,5 4, G ¼ G ½ a G ¾ M42x1, , G ¼ G1*** M42x1, , G ¼

7 Regulátor tlaku typ 481 Regulátory tlaku v membránovém provedení regulují kolísavý tlak v síti (vstupní tlak), nezávisle na výkyvech tlaku a spotřebě vzduchu, maximálně konstantně na nastavený pracovní tlak. Toto zaručuje optimální a hospodárný způsob účinku systému. Zabudované jištění proti přetlaku (sekundární odvzdušnění) umožňuje snížení sekundárního tlaku (zpětné ovládání) bez odběru vzduchu. Současně uniká tlakový vzduch do atmosféry, jakmile tlak na sekundární straně překročí nastavenou hodnotu. Aby se zabránilo znečištění popř. výpadku, tak musí být zapojený filtr typové řady 482. Jmenovitý průtok* 2000 NI/min 3200 NI/min 7000 NI/min 8000 NI/min Vstupní tlak (p 1 )max. 25 bar Sekundární tlak (p 2 )max. 10 bar (dle volby: 6, 16 bar) Teplota okolí max. 50 C Nádrž polykarbonát Hmotnost 390 g 950g (G 1 = 1410 g) * měřeno při tlaku 10 bar (p 1 ), sekundárním tlaku 6 bar (p 2 ), a poklesu tlaku p=1 bar dle ISO 6953 *** připojovací desky sada G1 (str. 15) 481.x x x x A uzamykatelný - opce dle volby 2 6 bar stupnice 0-10 bar 3 10 bar - stupnice 0-16 bar -----nastavený tlak 4 16 bar - stupnice 0-25 bar Průtočné množství BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ 9- G1*** 2 s manometrem Montážní možnosti 4 bez manometru připevnění str.15 Náhradní díly a díly příslušenství I II Manometr oblast zobrazení 0 10 bar bar bar Díly podléhající opotřebení: Pokyn: Membrána kompletní s kluzným kroužkem 480/92 480/263 manometr (samo- Těsnící kužel kompl. 481/17 480/218 těsnící) volně ložený Na zakázku Kryt soukromý štítek Napojení NPT Napojení A B C D E F H I J K L M N V G ¼ a G ³/ M30x1, ,5 4, G ¼ G ½ a G ¾ M42x1, , G ¼ G1*** M42x1, , G ¼

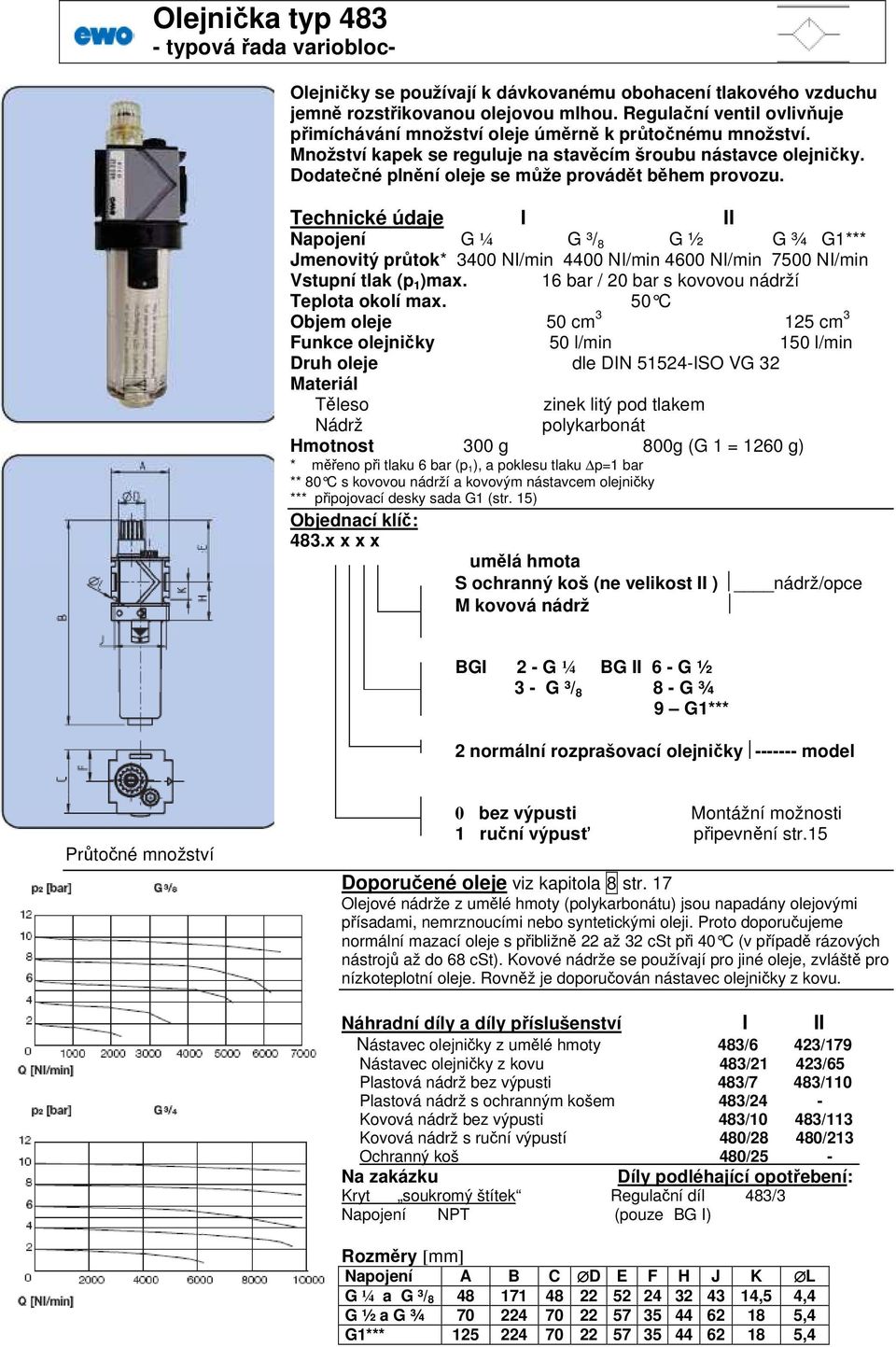

8 Olejnička typ 483 Olejničky se používají k dávkovanému obohacení tlakového vzduchu jemně rozstřikovanou olejovou mlhou. Regulační ventil ovlivňuje přimíchávání množství oleje úměrně k průtočnému množství. Množství kapek se reguluje na stavěcím šroubu nástavce olejničky. Dodatečné plnění oleje se může provádět během provozu. Jmenovitý průtok* 3400 NI/min 4400 NI/min 4600 NI/min 7500 NI/min Vstupní tlak (p 1 )max. 16 bar / 20 bar s kovovou nádrží Teplota okolí max. 50 C Objem oleje 50 cm cm 3 Funkce olejničky 50 l/min 150 l/min Druh oleje dle DIN ISO VG 32 Nádrž polykarbonát Hmotnost 300 g 800g (G 1 = 1260 g) * měřeno při tlaku 6 bar (p 1 ), a poklesu tlaku p=1 bar ** 80 C s kovovou nádrží a kovovým nástavcem olejničky *** připojovací desky sada G1 (str. 15) 483.x x x x umělá hmota S ochranný koš (ne velikost II ) nádrž/opce M kovová nádrž BGI 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ 9 G1*** 2 normální rozprašovací olejničky model Průtočné množství 0 bez výpusti Montážní možnosti 1 ruční výpusť připevnění str.15 Doporučené oleje viz kapitola 8 str. 17 Olejové nádrže z umělé hmoty (polykarbonátu) jsou napadány olejovými přísadami, nemrznoucími nebo syntetickými oleji. Proto doporučujeme normální mazací oleje s přibližně 22 až 32 cst při 40 C (v případě rázových nástrojů až do 68 cst). Kovové nádrže se používají pro jiné oleje, zvláště pro nízkoteplotní oleje. Rovněž je doporučován nástavec olejničky z kovu. Náhradní díly a díly příslušenství I II Nástavec olejničky z umělé hmoty 483/6 423/179 Nástavec olejničky z kovu 483/21 423/65 Plastová nádrž bez výpusti 483/7 483/110 Plastová nádrž s ochranným košem 483/24 - Kovová nádrž bez výpusti 483/10 483/113 Kovová nádrž s ruční výpustí 480/28 480/213 Ochranný koš 480/25 - Na zakázku Díly podléhající opotřebení: Kryt soukromý štítek Regulační díl 483/3 Napojení NPT (pouze BG I) Napojení A B C D E F H J K L G ¼ a G ³/ ,5 4,4 G ½ a G ¾ ,4 G1*** ,4

9 Údržbová jednotka 2-dílná typ 488 Počet možných variant, které se mohou dosáhnout jednoduchou blokovou montáží jednotlivých jednotek, aby se namontovaly údržbové jednotky, je nepřeberný. Níže jsme uvedli některé, nejčastěji používaná verze. Ohledně regulátoru tlaku filtru jsou opce pro nádrž a výpusti, přičemž rozsah tlaku činí standardně 10 bar. Jmenovitý průtok* 1500 NI/min 1800 NI/min 3400 NI/min 5000 NI/min Filtr-šíře pórů 40µm (dle volby: 5 µm) Vstupní tlak (p 1 )max.* * 16 bar/20 bar s kovovou nádrží Sekundární tlak (p 2 )max. 10 bar (dle volby: 6, 16 bar) Teplota okolí max. 50 C **** Objem kondenzátu 25 cm 3 85 cm 3 Vypouštění kondenzátu ručně (opčně: poloautomaticky, automaticky) Objem oleje 50 cm cm 3 Funkce olejničky 50 l/min 150 l/min Nádrž polykarbonát Hmotnost 720 g 2070 g (G 1 = 2530 g) * měřeno při tlaku 10 bar (p 1 ), sekundárním tlaku 6 bar (p 2 ), a poklesu tlaku p=1 bar dle ISO 6953 ** s vestavným automatem mezi 1 a 12 bar *** připojovací desky sada G1 (str. 15) **** 80 C s kovovou nádrží a kovovým nástavcem olej ničky Automat k zabudování (str.16) Doporučené oleje (str. 8) 488.x x x x Nádrž/opce umělá hmota S ochranný koš (ne BG II ) 0 Kompakt M kovová nádrž 1 Kompakt s T-držákem --upevnění A uzamykatelná 2 Komfort (ne BG II) BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ Průtočné množství 9- G1*** ruční výpusť + manometr vestavný automat + manometr ruční výpusť bez manometru poloautomat + manometr nástavný automat A + manometr vestavný automat bez manometru nástavný automat A bez manometru poloautomat bez manometru Montážní možnosti připevnění str.15 Náhradní díly a díly příslušenství viz jednotlivé přístroje Na zakázku Pokyn: Díly podléhající opotřebení: Kryt soukromý štítek manometr (samotěsnící) I II Napojení NPT volně ložený Membrána kompletní s kluzným kroužkem 480/92 480/263 Těsnící kužel kompl. 480/48 480/218 Regulační díl 483/3 Napojení A B C D E F H I J K L M N V G ¼ a G ³/ M30x1, ,5 4, G ¼ G ½ a G ¾ M42x1, , G ¼ G1*** M42x1, , G ¼

10 Údržbová jednotka 3-dílná typ 489 Počet možných variant, které se mohou dosáhnout jednoduchou blokovou montáží jednotlivých jednotek, aby se namontovaly údržbové jednotky, je nepřeberný. Níže jsme uvedli některé, nejčastěji používaná verze. Ohledně filtru a olejničky jsou opce pro nádrž a výpusti, přičemž rozsah tlaku činí standardně 10 bar. Jmenovitý průtok* 1500 NI/min 1800 NI/min 3400 NI/min 5000 NI/min Filtr-šíře pórů 40µm (dle volby: 5 µm) Vstupní tlak (p 1 )max.* * 16 bar/20 bar s kovovou nádrží Sekundární tlak (p 2 )max. 10 bar (dle volby: 6, 16 bar) Teplota okolí max. 50 C Objem kondenzátu 25 cm 3 85 cm 3 Vypouštění kondenzátu ručně (opčně: poloautomaticky, automaticky) Objem oleje 50 cm cm 3 Funkce olejničky 50 l/min 150 l/min Nádrž polykarbonát Hmotnost (bez manometru) 1220 g 2800 g (G 1 = 3260 g) * měřeno při tlaku 10 bar (p 1 ), sekundárním tlaku 6 bar (p 2 ), a poklesu tlaku p=1 bar dle ISO 6953 ** s vestavným automatem mezi 1 a 12 bar *** připojovací desky sada G1 (str. 15) **** 80 C s kovovou nádrží a kovovým nástavcem olej ničky Automat k zabudování (str.16) Doporučené oleje (str. 8) 489.x x x x Nádrž/opce umělá hmota S ochranný koš (ne BG II ) 0 Kompakt M kovová nádrž 1 Kompakt s T-držákem --upevnění A uzamykatelná 2 Komfort (ne BG II) Průtočné množství BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ 9- G1*** ruční výpusť + manometr vestavný automat + manometr ruční výpusť bez manometru poloautomat + manometr nástavný automat A + manometr vestavný automat bez manometru nástavný automat A bez manometru poloautomat bez manometru Montážní možnosti připevnění str.15 Náhradní díly a díly příslušenství viz jednotlivé přístroje Na zakázku Pokyn: Díly podléhající opotřebení: Kryt soukromý štítek manometr (samotěsnící) I II Napojení NPT volně ložený Membrána kompletní s kluzným kroužkem 480/92 480/263 Těsnící kužel kompl. 481/17 480/218 Regulační díl 483/3 Napojení A B C D E F H I J K L M N V G ¼ a G ³/ M30x1, ,5 4, G ¼ G ½ a G ¾ M42x1, , G ¼ G1*** M42x1, , G ¼

11 Kulový kohout typ 487 Kulové kohouty s odvzdušněním (3/2-cestné ventily), k připojení přírubou na údržbové jednotky variobloc, jsou především vhodné na jejím začátku jako hlavní uzavírací ventily. Ovládání se uskutečňuje otočením páky o 90, spínací poloha je zřetelně značena: otočný knoflík v příčné poloze ventil je uzavřený, vzduch vypuštěný. Otočný knoflík v podélné poloze ventil je otevřený, výpusť uzavřena. V obou koncových nastaveních je možné uzamknutí pomocí běžného visacího zámku. Tlumič hluku ke snížení hluku při odvzdušnění. Dvě konstrukční velikosti se spojovacími závity G ¼ až G1. Možné přímé upevnění nebo upevnění v držáku na tělese. (odpovídá EN983). Provedení s pneumatických pohonem (velikost II) umožňuje použití v oblastech s nebezpečím výbuchu jako dálkové ovládání. Zdvihací konstrukce zaručuje vysoký počáteční otočný moment a tak vysokou kroutící sílu (nutné po dlouhé odstávce). Jmenovitý průtok* 4300 NI/min 4400 NI/min 9000 NI/min NI/min Provozní tlak max. 25 bar Teplota okolí max. 80 C Hmotnost 295 g 840 g (G 1 = 1300 g) Hmotnost s pneum. pohonem g (G 1 = 1560 g) Tlakový rozsah pro pneum pohon - 5,6 7,4 bar * měřeno při tlaku 6 bar (p 2 ), a p=1 bar ** připojovací desky sada G1 (str. 15) 487.x x A uzamykatelný P s pneumatickým pohonem (pouze BG II) BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ Montážní možnosti 9- G1*** připevnění str.15 Náhradní díly a díly příslušenství Visací zámek 487/17 Průtočné množství Napojení A B C D E F H J K L M G ¼ a G ³/ ,5 4,4 45 G ½ a G ¾ ,4 45 G ,4 45 G ½ a G ¾ *** ,4 - G1*** ,4 - *** pneumatický pohon Na zakázku: Kryt soukromý štítek Napojení NPT

12 3/2-cestný-spínací ventil, elektrický, typ 485 3/2-cestný spínací ventil v blokové konstrukci k připojení přírubou na údržbové jednotky variobloc. Ventil uzavíratelný bez proudu, s ručním nouzovým ovládáním. Spojovací závit G ¼ až G³/ 8. (Odpovídá EN983). Jmenovitý průtok* 2200 NI/min 2600 NI/min 3300 NI/min 3800 NI/min Rozsah provozního tlaku** 3 až 10 bar Teplota okolí max. 50 C Druh ochrany IP 65 dle DIN Jmenovité napětí 24V=(opt. 24V/50Hz, 110 V/50 Hz, 220 V/50Hz Elektrické napojení zásuvka přístroje dle DIN 43650,forma B ind.pg 9 Hmotnost 445 g 980 g (G 1 = 1440 g) * měřeno při tlaku 6 bar (p 2 ), a poklesu tlaku p=1 bar ** větší tlaky na zakázku Magnetický ventil *** připojovací desky sada G1 (str. 15) Jako uzavírací ventil s rychlým odvzdušněním. Vhodná kombi- 485.x x nace s rozběhovým ventilem V / 50 Hz V / 50 Hz -----magnetický ventil V / 50 Hz 4 24 V / = BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ Montážní možnosti 9- G1*** připevnění str.15 Náhradní díly a díly příslušenství Magnetová cívka 24 V= 447/76 Magnetová cívka 24 V/50 Hz 447/130 Magnetová cívka 220 V/50 Hz 447/74 Magnetová cívka 110 V/50 Hz 447/75 Magnetový ventil 24 V= 485/16 Magnetový ventil 24 V/50 Hz 485/17 Magnetový ventil 220 V/50 Hz 485/18 Magnetový ventil 110 V/50 Hz 485/19 Průtočné množství Zásuvka přístroje 447/120 Na zakázku: Kryt soukromý štítek Napojení NPT Napojení A B C D E F H J K L M N G ¼ a G ³/ ,5 4, G ½ a G ¾ , G ,

13 Rozdělovač, typ 486 Rozdělovače vzduchu se čtyřmi výstupy se mohou použít jako libovolné místo odběru popř. nosič pro přídavné moduly (např. tlakový spínač). Varianta se zpětným ventilem je ideální k odběru vzduchu bez oleje, když se připojí přírubou před rozprašovací olejničku. Pomocí zpětného ventilu se zabrání nasávání oleje z olejničky nebo potrubí. Ale zařízení se zpětným ventilem se již nedá dále odvzdušnit. Dvě velikosti se čtyřmi výstupy, které při dodání jsou uzavřeny. Spojovací závit G ¼ až G 1. Výstupy nahoře/dole G ³/ 8 G ³/ 8 G ½ vpředu + vzadu G ¼ G ¼ Jmenovitý průtok bez ZV* 4200 NI/min 5000 NI/min 9000 NI/min NI/min Jmenovitý průtok se ZV* 900 NI/min 900 NI/min 4000 NI/min 5000 NI/min Provozní tlak max. 25 bar Teplota okolí 80 C Hmotnost 290 g 780 g (G 1 = 1240 g) * měřeno při tlaku 6 bar (p 1 ), a poklesu tlaku p=1 bar ** připojovací desky sada G1 (str. 15) 486.xx Průtočné množství 0 bez zpětného ventilu 1 se zpětným ventilem BG I 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ Montážní možnosti 9- G1** připevnění str.15 Napojení A B C F J K L U W G ¼ a G ³/ ,5 4,4 G ³/ 8 G ³/ 8 G ½ a G ¾ ,4 G ³/ 8 G ½ G ,4 G ³/ 8 G ½ Na zakázku: Kryt soukromý štítek Napojení NPT

14 Pneumatický spouštěcí ventil, typ 484 Spouštěcí a plnící ventily v blokové konstrukci k připevnění přírubou na údržbové jednotky variobloc. Slouží k k postupnému nastavení tlaku v pneumatických přístrojích, např. k opětovnému spuštění po nouzovém vypnutí. Při zapnutí přes nastavitelnou klapku se nejdříve uvolní pouze malý průřez. Teprve když tlak dosáhl asi polovinu provozního tlaku, tak se uvolní celý průřez. Ve spojení s 3/2-cestným ventilem, kulovým kohoutem nebo magnetickým ventilem se dá vytvořit kompletní spínací-vypínací jednotka. Spojovací závit G ¼ až G³/ 8. (Odpovídá EN983). Vhodné pouze pro uzavřené systémy! Jmenovitý průtok* 1200 NI/min 1400 NI/min 3800 NI/min 4200 NI/min Přepínací bod** cca. 0,6 x provozní tlak Rozsah provozního tlaku 2 až 25 bar Teplota okolí max. 50 C Hmotnost 295 g 730 g (G 1 = 1190 g) * měřeno při tlaku 6 bar (p 1 ), a poklesu tlaku p=1 bar ** celý průřez je otevřený *** připojovací desky sada G1 (str. 15) 484.xx klapka 0 nastavitelná BGI 2 - G ¼ BG II 6 - G ½ 3 - G ³/ G ¾ Montážní možnosti 9- G1** připevnění str.15 Na zakázku: Kryt soukromý štítek Napojení NPT Napojení A B C E F H J K L M G ¼ a G ³/ ,5 4,4 53 G ½ a G ¾ ,4 75 G ,4 75 Průtočné množství

15 Spojovací a upevňovací prvky Plug and Work ( připoj a pracuj ) dle tohoto mota si můžete vybrat z mnoha upevňovacích prvků a prvků příslušenství vaši požadovanou kombinaci. Sada spojení Kompakt Úhelník se šrouby pro spojení Komfort Sada spojení Kompakt s T-držákem T-držáky jednotlivě spojení Kompakt Sada spojení Komfort vstupní a výstupní modul Upevňovací úhelník na krytu ručního kolečka s maticí - matka k upevnění ovl. panelu Sada spojení Komfort mezimodul Upevnění držáku na tělese Připojovací desky sada G1 Těsnění pro spojení Kompakt Tvarové těsnění Objímka + O-kroužek Připevňovací šrouby k přímé montáži pro jednotlivé přístroje

16 Příslušenství Výpustné ventily pro kondenzát všechny typové řady a velikosti Zboží Objed.č. I II Zboží Obj.č. PE-vložka filtru Výpustný šroub z umělé hmoty Manometr Oblast zobrazení Poloautomatický výpustný ventil S vložkou pro plastovou a kovovou nádrž ( 14) Plastová nádrž s ruční výpustí (obr.) Plastová nádrž s poloautomatem Plastová nádrž s vestavným automatem Nástavný automat A (4-16 bar) pro externí připojení např. na mikrofiltr +kryt (mosaz) (polyamid) Plastová nádrž s nástavným automatem Plastová nádrž pro olejničku (bez výpustného ventilu) Kovová nádrž s ruční výpustí (obr.) Kovová nádrž s poloautomatem Kovová nádrž s vestavným automatem Kovová nádrž s nástavným automatem Kovová nádrž pro olejničku (bez výpustného ventilu) Ochranný koš k zasunutí na plastovou nádrž Nástavný automat B (1-12 bar) Zabudovaný automat v pouzdru pro externí připevnění (napojení G 1/8) Vestavný automat (1-12 bar) Pro nádrž s otvorem 14 Visací zámek pro kulový kohout model 487
