Lehký, stabilní, vysoce flexibilní: Správný rámec pro výrobní procesy. Trubkový systém od G.S ACE

Transkript

1 Lehký, stabilní, vysoce flexibilní: Správný rámec pro výrobní procesy. Trubkový systém od G.S ACE PŘÍKL ADY POUŽITÍ...8 PLÁNOVACÍ SOFT WARE N ÁŘADÍ TRUBKY KOVOVÉ SPOJKY PLAST OVÉ KOMPONENT Y PŘÍSL UŠENST VÍ...46 VÁ L EČKOVÉ T RATĚ P L AST OVÉ PROFILY/ BOČNÍ VEDENÍ DESKY POJEZDOVÁ KOL A A STAVĚCÍ NOŽKY NASTAVENÍ VÝŠKY Trubkový systém od G.S ACE je stavební materiál, s nímž můžete snadno a rychle realizovat myšlenky pro svá individuální výrobní prostředí: kanban regály/spádové regály, transportní vozíky, pracovní stoly i celé výrobní linky efektivní a ergonomické pracovní stoly a výrobní prostředí, které si můžete vyvinout a kdykoliv znovu změnit podle svých potřeb. Tím je náš stavebnicový systém perfektním prostředkem pro realizaci principů Kaizen a Lean Manufacturing. NOVÉ Novinky Nové válečkové tratě série GP-85 (strana 62) Nové trubkové systémy: Paleta je rozšířena o typy trubek Z2808 a hliníkovou trubku (strana 21). Nové spojky a díly příslušenství jsou označené v příslušných skupinách výrobků NOVÉ Poznámka: V katalogu se zjednodušeně mluví o Ø trubek 28 mm; přesný průměr činí 27,6 +0,15/ 0,10 mm. Konstrukční software BEE VISIO byl rozšířen o funkci odvození 2D tak vyexportujete své prostorové konstrukční výkresy zcela snadno do dvourozměrných stavebních plánů (strana 12).

2 TRUBKOVÝ SYSTÉM OD G. S ACE 7 Použití Trubkový systém od G.S ACE nabízí vše, co je potřebné pro profesionální použití: stabilitu a lehkost, u trubek velký výběr tlouštěk stěny, materiálů a barev (i v provedení ELF), neustále se rozšiřující paletu spojek a dílů příslušenství... Kromě toho lze s trubkovým systémem pracovat velmi snadno a jen s několika málo nástroji. Spojky mají patentovaný systém upínání pro optimální stabilitu, lze je snadno a rychle montovat a lze je opakovaně používat (stejně jako trubkové prvky). Mnoho praktických rad pro vývoj a realizaci trubkových staveb naleznete v naší uživatelské příručce. NOVÉ AnwenderhAndbuch rohrstecksystem by G.s Ace Konstrukční nástroj Náš konstrukční software BEE VISIO Vám dává k dispozici konstrukční a prezentační nástroje, s nimiž si můžete připravit své projekty trubkových staveb (strana 12). Program BEE LOPT pro výpočet délky řezů Vám pomůže optimálně využít Váš materiál (strana 13). Služby Technická podpora a kompetentní poradenství od našich zkušených pracovníků, na národní i mezinárodní úrovni. Podpora plánování: Konstrukce Vašich projektů a vytváření stavebních plánů. Školení uživatelů: Workshopy u Vás nebo u nás pro úspěšný start se systémem. Continuous Improvement (neustálé zlepšování): Podle nosné myšlenky Lean Managementu se naše stavebnice neustále vyvíjí. Rádi také vyvineme výrobky, jednotlivé díly nebo kompletní řešení speciálně pro Vás! Objednávání a dodání Nezáleží, zda se trubkovým systémem od G.S ACE zabýváte jako profesionál nebo začátečník: Na skladě máme pro Vás to pravé. Ať již dodání materiálu a jednotlivých dílů, stavebních sad pro profesionály nebo poloprofesionály nebo hotových řešení a kompletních vývojů pro začátečníky nebo zkušené uživatele sjednejte si s námi flexibilně a individuálně svoji požadovanou formu dodávky. Minimální hodnota objednávky činí 100,. S lokacemi BeeWaTec Vám nabízíme technickou podporu, vypracování a montáž na mezinárodní úrovni. Ve spolupráci s naším partnerem G.S ACE s Vámi rádi vyladíme celosvětový koncept.

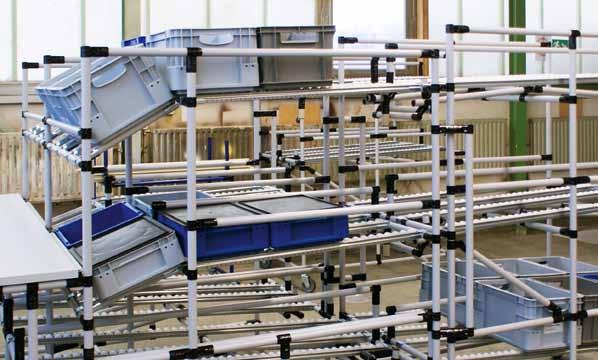

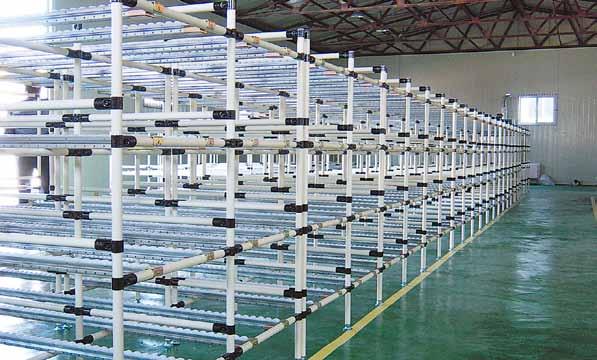

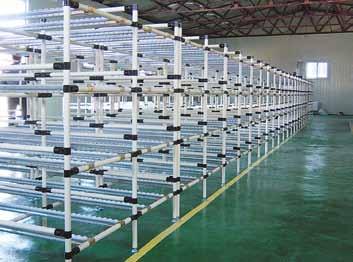

3 8 TRUBKOVÝ SYSTÉM OD G. S ACE PŘÍKL ADY POUŽITÍ Obrázky na této dvojstraně poskytují pohled na mnoho možností použití trubkového systému od G.S ACE Aplikace s válečkovými tratěmi: viz strana 68

4 TRUBKOVÝ SYSTÉM OD G. S ACE 9 Ergonomické montážní pracovní stoly: viz strana 94 Konstrukce vozíků a přívěsů: viz od strany 118 Aplikace v logistice: viz strana 118. Další příklady na straně 66 a 68.

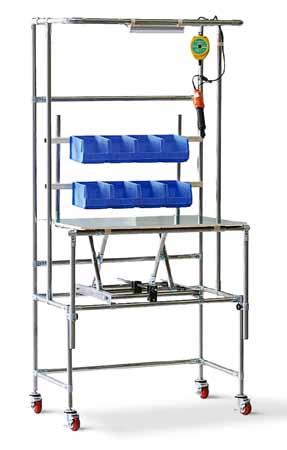

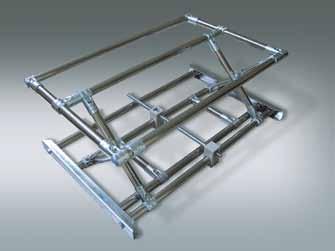

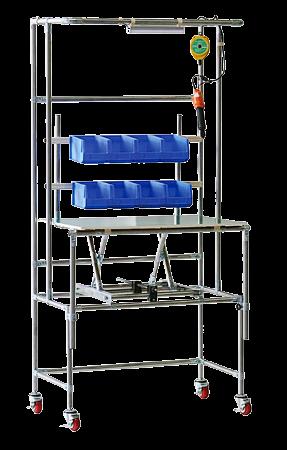

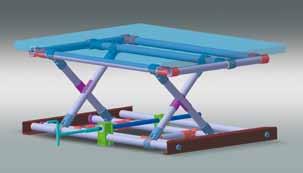

5 10 TRUBKOVÝ SYSTÉM OD G. S ACE Výškově nastavitelný stůl Tento pracovní stůl je v každém ohledu flexibilní: význačným rysem je plynule nastavitelná pracovní výška, avšak uživatelé si mohou přizpůsobit svým potřebám i pozice pracovních prostředků. Navíc je stůl díky svým pojezdovým kolům ještě pohyblivý. S trubkovým systémem od G.S.ACE můžete tento stůl snadno sami postavit a jste přitom rovněž v každém ohledu flexibilní Následně se zaměřujeme na nastavitelné pracovní plošiny. Poznámka: Další výškově stavitelné stoly se zatížením do 1 tuny na poptávku. Technické údaje LT-500 LT-750 Velikost stolu 800 x 600 mm 1200 x 800 mm Zdvih max. 200 mm

6 TRUBKOVÝ SYSTÉM OD G. S ACE 11 Kusovník Díly Množství Poznámka L-500/750 Lišta 2 podle prov. TM Závitová tyč 1 SN12 Pojistný kroužek 1 GAP-21A Svěrací kus 1 GAP-22A Svěrací kus 1 BB01 Kuličkové ložisko 4 TH-10S Klíč 1 S2807-PF Trubka podle potřeby GAS-07S Záslepka 4 (strana 81) GA-1S Spojky 8 sad (strana 25) GA-12S Spojky 10 sad (strana 30) PS-A Spojky 2 (strana 48) BS07B Záv. vložky 8 (strana 81) SA1225 Šrouby 8 (strana 49) Použité komponenty L-500 L-750 TM Lišta 500 mm (pro LT-500) Hmotnost: 0,912 kg Množství/balení: 50 Lišta 750 mm (pro LT-750) Hmotnost: 1,37 kg Množství/balení: 40 Závitová tyč 500 mm Hmotnost: 570 g Množství/balení: 100 Rozměry SN12 Pojistný kroužek Hmotnost: 1 g Množství/balení: 2000 GAP-21A Svěrací kus pro matice Hmotnost: 133 g Množství/balení: 42 GAP-22A Svěrací kus pro kuličková ložiska Hmotnost: 115 g Množství/balení: 42 BB01 Kuličkové ložisko Hmotnost: 60 g Množství/balení: 84 TH-10S Klíč pro nastavení výšky Hmotnost: 185 g Množství/balení: 42

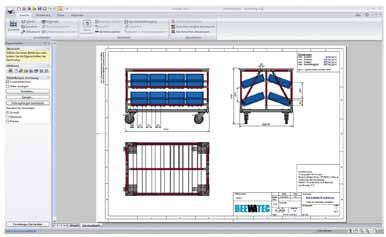

7 12 TRUBKOVÝ SYSTÉM OD G. S ACE KONST RUKČNÍ SOFT WARE Plánovací nástroj BEE VISIO 3D BEE VISIO je snadno obsluhovatelný program pro konstrukci, prezentaci a výrobní plánování staveb z trubkového systému od G.S ACE na základě 3D modelů. Plánování Rychlejší a snadnější přístup Drag+Drop na geometrie 3D dílů, které Vám poskytuje inteligentní stavebnicový systém od BeeWaTec pro všechny standardní komponenty Rychlé umístění komponent díky magnetickým bodům Pro kalkulaci a nákup komponent lze stisknutím tlačítka vygenerovat kusovníky Prezentace Působivé, realisticky vyjádřené 3D znázornění poskytuje díky vypovídajícím vizuálním předlohám lepší procesy diskuze a informační procesy Optimální základ pro týmovou diskuzi; konstrukci lze v průběhu diskuze kdykoliv podle zadání a přání přizpůsobit Možný import do layoutu haly (volitelně) Export 2D Export pohledů 2D a stavebních plánů z modelu 3D Vlevo: Příklad výkresu 3D s jednotlivými prvky ve stromu struktury (vlevo) a standardními prvky v katalogu (dole). Dole: Automaticky generované odvození 2D

8 TRUBKOVÝ SYSTÉM OD G. S ACE 13 Nářezový plán vytvořený v BEE LOPT L O P T - V2.971 BeeWaTec GmbH Auftrag: BeeWaTec intern Workshoptisch 11:29:10 Param: Min. Abschnitt: Schnittbreite mm : 2.0 Anfang mm : 0.0 Ende mm : 0.0 Lagerstangen: Pos Länge Bedarf Material Nummer Preis Gewicht mm Stk EUR/m kg/m CP2820-K MC-B 45x Stangenbedarf total m : Gesamtlänge Teile m : Materialkosten total EUR : 0.00 Anzahl Teile Total : 27 Verschnitt total % : 9.79 Teile produziert: Pos Länge Anzahl Artikel Material Text Referenz mm Stk CP2820-K CP2820-K CP2820-K CP2820-K CP2820-K MC-B 45x MC-B 45x45 Zuschnittmuster: Stange Material Teile Rest Stk x mm Stk x mm mm 2 x 4000 CP2820-K 2x1297[1] 2x507[3] 1x356[2] 26 2 x 4000 CP2820-K 2x1297[1] 1x715[5] 1x634[4] 49 1 x 4000 CP2820-K 1x1297[1] 2x715[5] 2x356[2] x 6000 MC-B 45x45 2x1307[6] 2x794[7] 1790 BEE LOPT Optimalizace délek nářezu BEE LOPT je program pro optimalizaci délek pro snadné vytvoření nářezového plánu pro trubky a válečkové tratě. Do výpočtu lze podle verze zahrnout až 999 různých dílů, přičemž se rozměrově stejné díly počítají až do počtu kusů jako jeden díl. Seite 1 von 1 Význačné rysy Snadná obsluha Krátká doba výpočtu při optimálním využití Přířez z různých délek trubek; plánování různých tyčových materiálů v jednom průběhu výpočtu Zohlednění šířky řezu Volitelné, zda napřed krátké nebo dlouhé díly Přehledný výtisk vzorů přířezů Údaje o zbytcích v mm nebo %, volně konfigurovatelný potisk etiket čárovým kódem (kód 128); automatická správa zbylých kusů (volitelně) Import dat přes soubor ASCII; rozhraní Excelu s přímým importem dat (volitelně) Operační systém: Windows 95/98/2000/XP/Vista/7 Snadná instalace Belastungen: max. Spurlast 25 kg (gvl) max. Fachlast 200 kg (gvl) max. Feldlast 400 kg (gvl) max. Gesamttraglast 400 kg (gvl) (gvl= gleichmäßig verteilte Last) Ausführung: Tischplatte RS grau Beschichtetes Rohr CP2820-K (blau) Verbinder BK (schwarz) Räder: 4Lenkrollen mit Bremse Laufbelag: PU Programové verze a volitelné doplňky BEE LOPT Primo: max. 30 dílů (obj. č. Z1002) BEE LOPT Light: max. 50 dílů (obj. č. Z1003) BEE LOPT střed: max. 200 dílů (obj. č. Z1004) BEE LOPT plná: max. 999 dílů (obj. č. Z1005) Pro začátek doporučujeme verzi Primo. Upgrade je možný kdykoliv. Rozsah dodávky: CD s programem, hardwarový klíč USB Angebots Nr. intern Kunde: BeeWaTec Datum: gez.: DT Bez.: Arbeitstisch fahrbar Datum: gepr.: (technische Änderungen vorbehalten)

9 14 TRUBKOVÝ SYSTÉM OD G. S ACE N ÁŘADÍ Trubkový systém od G.S ACE lze zpracovávat velmi snadno a s několika málo nástroji: metr, řezačka na trubky a odjehlovačka pro zkracování kusů trubek; šestihranný klíč nebo momentový klíč pro sešroubování spojovacích prvků to pro montáž vlastních trubkových konstrukcí stačí. Navíc Vám nabízíme řadu strojů, s nimiž můžete práci racionalizovat. T7007 T7008 T7007 Kompaktní řezačka na trubky Pro přesné řezání trubek do Ø 35 mm. Těleso ze zinkového odlitku, práškově lakované. Čtyřválečkové vedení. S rychlovřetenem posuvu uloženým v oceli, kompletně vysunovatelným s odjehlovací čepelí. Řezací kolečka 20 mm, náhradní kolečko v otočné rukojeti. T7008 Náhradní řezací kolečka Vhodná pro řezačku na trubky T7007, z ušlechtilé oceli legované chromem. T7004 T7005 Vnitřní/vnější odjehlovač Pro vnitřní a vnější odjehlování trubek Ø 8 35 mm. Hliníkové tělo. T7005 T7004 Upnutí do vrtačky Adaptér pro upnutí odjehlovače T7005 T7006 T7010 T7006 Odjehlovací nástroj S výměnnými čepelemi, pro lehké a střední odjehlování. Držák čepele možno vysunout o maximálně 125 mm. Univerzální plastová rukojeť se šroubovacím kloboučkem a uchycením pro rezervní čepele. Odjehlovací nástroj kompletně s rukojetí, držákem čepelí a vždy jednou univerzální čepelí HSS Ø 2,6 mm pro ocel a hliník a Ø 2,6 mm pro mosaz a plast. T7010 Šestihranný klíč Šestihranný klíč imbus 5 x 150 s ergonomickou vícesložkovou rukojetí pro přenášení vysokých utahovacích momentů. Klíč z tvrzené chromvanadiové oceli, matně chromovaná. Zvláštnost: Integrovaný boční klíč umožňuje snadné rozpojování a spojování šroubových spojů, které jsou zarezlé, slepené nebo zvláště pevně utažené.

10 TRUBKOVÝ SYSTÉM OD G. S ACE 15 T7017 Kladivo s měkkou hlavou Bez zpětného odrazu, Ø hlavy 35 mm, hmotnost 550 g. S výměnnými nylonovými úderovými hlavami odolnými vůči opotřebení. Vysoká rázová houževnatost ocelový střední díl z části naplněný ocelovým šrotem, proto bez zpětného odrazu. Účinek úderů o 100% větší než u normálních kladiv s měkkým čelem! S lakovanou násadou Hickory a ocelovým pouzdrem násady. T7018 Náhradní hlava T7019 Gumové kladivo DIN 5128 Ø 54 hlavy mm, hmotnost 320 g, tvrdost 90 Shore. Houževnatá guma, s nízkým zpětným odrazem, s rovnou a soudkovitou plochou. Násada z jasanového dřeva. T7015 Momentový klíč 1/4" Rozsah nastavení 4 20 Nm, nastavitelný pomocí mikrometrické stupnice, s pojistkou proti neúmyslnému přestavení. Pevně namontovaná přepínací ráčna pro uchycení nástrčných klíčů. Pouze pro utahování doprava. Čtyřhran 1/4". Objednávejte spolu s vložkou nástrčného klíče T7016! T7016 Nástrčný klíč 1/4 SW 5 Vhodná pro montáž trubkových spojek. Čtyřhran 1/4", SW 5 pro šrouby s vnitřním šestihranem. Patka z chromvanadiové oceli, matně chromovaná. Čepel z chrom-nikl-molybdenové oceli; DIN 3120 / ISO T7019 T7017 T7015 T7016 T7020 T7020 Kapesní svinovací metr Kapesní svinovací metr s dvousložkovým plastovým pouzdrem. Provedení Soft Grip, s bezpečným a ergonomickým uchopením a ergonomické. Žlutě lakované ocelové pásmo, Délka 3 m, automatické navíjení pásma se zastavovacím tlačítkem. Se sponou na opasek. Třída přesnosti EG II Více informací o shadow board získáte na straně 111.

11 16 TRUBKOVÝ SYSTÉM OD G. S ACE T7044 Pásová pila ABS 105 Připojení: 230 V, výkon: 950W s automatickým spuštěním rámu pily, 60/80 m/min (dvě rychlosti), Pilový pás: x 13 x 0,65 mm, Úkosy: 0 45 stupňů, Hmotnost: 17 kg T7038 T7038 Pásová pila 783 XL Řezná rychlost plynulá m/min Připojení: 230 V, výkon: 950W Pilový pás: x 13 x 0,65 mm, Úkosy: 0 45 stupňů, Hmotnost: 16 kg T7044 T7039 Pásová pila NG 120 XL Řezná rychlost plynulá m/min Připojení: 230 V, výkon: 1 300W Pilový pás: x 13 x 0,65 mm, Úkosy: 0 60 stupňů, Hmotnost: 18 kg T7040 T7040 Pásová pila NG 160 Řezná rychlost plynulá m/min Připojení: 230 V, výkon: 2 000W Pilový pás: x 13 x 0,9 mm, Úkosy: 0 45 stupňů, Hmotnost: 35 kg T7039 T7023

12 TRUBKOVÝ SYSTÉM OD G. S ACE 17 T7046 Odjehlovačka trubek Odjehlovačka trubek, 230 V, 250 W, otáčky plynule nastavitelné od cca /min, pro ocel a ušlechtilou ocel Rozměry: 420 x 200 x 250 mm Bez nástrojů na odjehlování objednejte podle potřeby T7048 Vnější odjehlovač pro T7046 Vnější odjehlovací nástroj pro odjehlovačku trubek T7046, výměnné a přeostřitelné nože, automatické centrování nástrojů Rozsah: 4 37 mm Úhel zahloubení: 90 T7046 T7047 Vnitřní odjehlovač pro T7046 Vnitřní odjehlovací nástroj pro odjehlovačku trubek T7046, výměnné a přeostřitelné nože, automatické centrování nástrojů Rozsah: 3 41 mm Úhel zahloubení: 90 T7028 T7029 T7028 Kotoučová pila H 250 Kompaktní kotoučová pila pro ocel a ušlechtilou ocel, stolní provedení, chladicí zařízení s membránovým čerpadlem, vodní nádrž vyjímatelná, ruční svěrák s opěrkou a dodatečné rameno pro 90 zkosené řezy bez otřepů Připojení: 400 V, výkon: 0,45 / 0,7 W Rychlosti: 25 / 50 ot./min. Úkos: 45 doleva Rozsah upínání: do 105 mm bez pilového kotouče a prizmatických čelistí pro kruhové trubky objednejte podle potřeby T7029 Prizmatické čelisti na kruhové trubky pro T7028 Prizmatické čelisti pro kruhové trubky mm Ø T7030 Pilový kotouč pro T7028 Pilový kotouč HSS 250 x 2,0 x 40 mm, 240 zubů T7023 Pilový stůl Pojízdný pilový stůl se dvěma přísuvnými podstavci, ideální pro použití ve spojení s montážní pásovou pilou BS 125. Výška uložení materiálu: 1035 mm, výška desky stolu: 900 mm. Stůl se závěsným zařízením pro přísuvné podstavce; trubka tmavě modrá; spojka: černá. Dodává se v nesmontovaném stavu. Jiné varianty možné na poptávku!

13 Kulaté, flexibilní, jednoduché, Pro každý případ použití existují vhodné Trubky D-COAT PI PE S US PI PE E CO PI PE PŘEHLED PRO OBJEDNÁVÁNÍ D-Coat pipe Ocelová trubka Antikorozní ochrana PA-ABS vrstva Vrstva ABS Lepidlo Vrstva ABS Ocelová trubka potažená plastem ABS a navíc novým materiálem PA-ABS Nejlepší chemická odolnost V porovnání s normální vrstvou ABS vykazují trubky D-Coat ještě lepší odolnost vůči olejům a chemikáliím; žádná tvorba prasklin nebo zbarvení kvůli reakcím solí, konzervačního oleje nebo řezného oleje Pestrá Široký výběr barev pro různá použití nebo podle designu podniku Velká odolnost Díky její znamenité odolnosti lze trubku D-Coat snadno opracovávat; dodatečný potah uvnitř trubky zajišťuje ještě vyšší odolnost vůči korozi

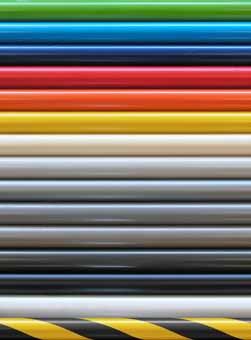

14 TRUBKOVÝ SYSTÉM OD G. S ACE 19 SUS pipe Nerezavějící feritická ocel Barvy standardních trubek zelená (-N) azurová (-S) tmavě modrá (-K) červená (-R) oranžová (-O) Ekologická Na 100% recyklovatelná Vysoká stabilita a odolnost Povrch odolný vůči opotřebení světlem nebo kontaktem s kovovými nástroji Nejlepší chemická odolnost Absolutně odolná vůči olejům, rozpouštědlům, bělidlům atd. Nehořlavá Povahou nehořlavá Elektricky vodivá Eco pipe Prášková barva Ocelová trubka Ekologická 100% recyklovatelná Pestrá K dostání v různých barvách Chemicky odolná Vysoká odolnost vůči olejům, UV záření a korozi Nehořlavá Žádné vylučování jedovatých výparů v ohni Elektrolyticky nekorodující Bez jakékoliv elektrolytické koroze žlutá (-YE) slonová kost (-i) šedá (-G) šedá metalíza (-VG) prachově šedá (-HG) kamenná šedá (-RG) tmavě šedá (-Y) černá (-B) bílá (-W) spirálová Barvy trubek ELF šedá (EP...-G) šedá (EG...-G) černá (-B) slonová kost s černým pruhem (-L) slonová kost (-i) metalická stříbrná (-MS) nerez ocel (-PF) Vyobrazené barevné odstíny se mohou v závislosti na tisku lišit. NOVÉ

15 20 TRUBKOVÝ SYSTÉM OD G. S ACE Přehled pro objednávání D-Coat pipe Pipe Slide Pipe L-Slide Pipe Full slide pipe Poznámka: Označení pro trubky D-Coat pipe se změnila. Standardní trubka Ø 28 x 0,7 28 x 1,0 28 x 1,4 28 x 2,0 32 x 1,0 28 x 1,0 28 x 1,0 28 x 0,9 zelená (-N) DP2807-N DP2810-N DP2814-N DP2820-N CS2810-N LS2810-N FS2809-N azurová (-S) DP2807-S DP2810-S DP2814-S DP2820-S CS2810-S LS2810-S FS2809-S tmavě modrá (-K) DP2807-K DP2810-K DP2814-K DP2820-K CS2810-K LS2810-K FS2809-K červená (-R) DP2807-R DP2810-R DP2814-R DP2820-R CS2810-R LS2810-R FS2809-R oranžová (-O) DP2807-O DP2810-O DP2814-O DP2820-O CS2810-O LS2810-O FS2809-O žlutá (-YE) DP2807-YE DP2810-YE DP2814-YE DP2820-YE CS2810-YE LS2810-YE FS2809-YE slonová kost (-i) DP2807-i DP2810-i DP2814-i DP2820-i CS2810-i LS2810-i FS2809-i šedá (-G) DP2807-G DP2810-G DP2814-G DP2820-G CS2810-G LS2810-G FS2809-G šedá metalíza (-VG) DP2807-VG DP2810-VG DP2814-VG DP2820-VG CS2810-VG LS2810-VG FS2809-VG prachově šedá (-HG) DP2807-HG DP2810-HG DP2814-HG DP2820-HG CS2810-HG LS2810-HG FS2809-HG kamenná šedá (-RG) DP2807-RG DP2810-RG DP2814-RG DP2820-RG CS2810-RG LS2810-RG FS2809-RG tmavě šedá (-Y) DP2807-Y DP2810-Y DP2814-Y DP2820-Y DP3210-Y CS2810-Y LS2810-Y FS2809-Y černá (-B) DP2807-B DP2810-B DP2814-B DP2820-B CS2810-B LS2810-B FS2809-B bílá (-W) DP2807-W DP2810-W DP2814-W DP2820-W CS2810-W LS2810-W FS2809-W žluto-černá spirála Provedení ELF (poznámka: označení pro trubky ELF byla změněna) šedá (-G) EP2807-G EP2810-G EP2820-G EP...-G odpor: viz poznámka vpravo dole černá (-B) EP2807-B EP2810-B EP2814-B EP2820-B ES2810-B LS2810-E-B FS2809-E-B slonová kost s černým CL2807-L pruhem (-L) metalická stříbrná CL2810-L NOVÉ AL2820 max. 4 m tyč eloxovaná Hliníková trubka Nabízíme i službu ohýbání. Nebo Vám rádi nabídneme ohýbačku trubek zeptejte se!

16 TRUBKOVÝ SYSTÉM OD G. S ACE 21 Eco pipe PE-Coat SUS pipe GI-Pipe Flat Pipe Pipe Pipe Pipe Pipe Pipe Spirálová trubka SP 28 x 1,0 28 x 0,7 28 x 1,0 28 x 1,2 28 x 0,9 28 x 0,7 28 x 1,2 32 x 1,2 28 x 0,8 28 x 1,2 28 x 0,9 CF2810-N G2807-N G2812-N CF2810-S G2807-S G2812-S CF2810-K G2807-K G2812-K CF2810-R G2807-R G2812-R CF2810-O G2807-O G2812-O CF2810-YE G2807-YE G2812-YE CF2810-i G2807-i G2812-i CF2810-G G2807-G G2812-G CF2810-VG G2807-VG G2812-VG CF2810-HG G2807-HG G2812-HG CF2810-RG G2807-RG G2812-RG CF2810-Y G2807-Y G2812-Y CF2810-B G2807-B G2812-B CF2810-W G2807-W G2812-W na dotaz SP2809 EG2807-G EG2810-G EG2812-G EF2810-B EG2807-B EG2810-B EG2812-B EG2807-MS EG2810-MS EG2812-MS S2807-PF S2812-PF S3212-PF Z2808 Z2812 Poznámky Pokyny pro objednávání Vyobrazené barevné odstíny se mohou v závislosti na tisku lišit. Stav skladu Zboží skladem na poptávku Ø 28 mm: přesný průměr činí 27,6 +0,15/ 0,10 mm. Speciálně u trubek ELF šedá (EP...-G): Pamatujte na vysokou hodnotu odporu < 5 x 10 9! Ověřte prosím při stavění s těmito trubkami součet hodnot odporu použitých materiálů; příp. jsou potřeba další opatření pro dosažení potřebných hodnot ELF. Rádi Vás podpoříme při výběru a výpočtu vhodných konstrukčních prvků. Zboží skladem lze ihned dodat, na poptávku je třeba počítat s dodacími lhůtami cca 6 8 týdnů. Standardní délka trubek: 4 m Kratší délky trubek na poptávku.

17 22 TRUBKOVÝ SYSTÉM G. S ACE M ÍSTO PRO POZNÁMKY

18 TRUBKOVÝ SYSTÉM OD G. S ACE 23

19 Mnohostranné, flexibilní a pevné. Spojky Kovové spojky plastové Komponenty KOVOVÉ SPOJKY Patentovaný upínací profil Kovové spojky trubkového systému od G.S ACE mají speciální patentovaný design s pyramidovou strukturou upínání na kontaktních plochách (viz obrázek). Tím poskytují znamenitou přilnavost na všech trubkách; u potažených trubek se rozšiřuje přilnavost dokonce až o 30%. Další novinkou jsou značky na bocích spojky pro maximální/minimální hloubku zasunutí, které Vám usnadní práci se spojkami. Povrchy BK: černá vrstva, bez chromu Ni: poniklované, bez chromu, pro použití ELF : bíle pozinkované, obsahující chrom-3 Y čistě zaháknout X Označení min./max. hloubky zasunutí Pokyny pro objednávání Spojky standardně dodáváme po celých baleních v uvedených počtech kusů. Je však možné objednat i jakékoliv jiné množství. Spojkové sety se dodávají jako jednotlivé díly (např. GA-1S: 2x základní prvek G-1S a 1x sada šroubů M0625/TN06) GA-5S-BK GA-5S-Ni

20 TRUBKOVÝ SYSTÉM OD G. S ACE 25 Přehled Základní spojky GA-1S GA-1BS GA-2S GA-3S GA-4S 26 GA-5S GA-6S GA-66 GA-6BS Diagonální spojky GA-7S 28 GA-27S GA-13S GA-14S GA-30S GA-60S Úhlové spojky 31 GA-90S GA-110S GA-160S Přípevnění desek GA-15S GA-16S 32 CM-A Otočné a kluzné GA-12S GA-17S GA-18S GA-24S spojky 33 GA-25S Zvláštní GA-101 Ø 27,6 GA-102 Ø 28,6 GA-103 GA-34S rozměry 35 Ø 28,6 Ø 27,6 Další spojky GA-8S GA-9S GA-20S GA-21S GA GA-44 GA-104

21 26 TRUBKOVÝ SYSTÉM G. S ACE Základní spojky G-1S G-1BS G-1S- G-1S-BK G-1S-Ni Hmotnost: 68 g Množství/balení: 240 G-1BS- G-1BS-BK G-1BS-Ni Hmotnost: 61 g Množství/balení: 240 G-2S G-3S G-2S-BK G-2S- G-2S-Ni Hmotnost: 95 g Množství/balení: 150 G-3S-BK G-3S- G-3S-Ni Hmotnost: 120 g Množství/balení: 70 G-4S 33 G-6S G-4S- G-4S-BK G-4S-Ni Hmotnost: 107 g Množství/balení: 180 G-6S- G-6S-BK G-6S-Ni Hmotnost: 48 g Množství/balení: 170 G-66 Nástupce G-6S Slidepipe G-66-BK G-66- G-66-Ni Hmotnost: 29 g Množství/balení: 160 GA-1S G-6BS 40 GA-6BS GA-6S 11 Příklad použití G-6BS- G-6BS-BK G-6BS-Ni 25 Hmotnost: 42 g Množství/balení: 240

22 TRUBKOVÝ SYSTÉM OD G. S ACE 27 GA-1S GA-1BS GA-1S GA-4S GA-5S Spojka Spojka, 2/3 obejmutí trubky GA-3S 2x G-1S 1x sada M0625/TN06 2x G-1BS 1x sada M0625/TN06 GA-2S Příklad použití GA-2S GA-3S GA-4S GA-5S Spojka rohová Spojka třístranná Spojka dvojitá Spojka křížový tvar 1x G-2S 1x G-3S 2x sada M0625/TN06 2x G-2S 1x G-4S 3x sada M0625/TN06 2x G-4S 2x sada M0625/TN06 4x G-2S 4x sada M0625/TN06 GA-6S GA-66 GA-6BS Spojka křížová 2x G-6S 1x sada M0625/TN06 Spojka křížová, přesný hliníkový odlitek 2x G-66 1x sada M0625/TN06 Vyztužení, 2/3 obejmutí trubky 2x G-6BS 1x sada M0625/TN06

23 28 TRUBKOVÝ SYSTÉM OD G. S ACE Diagonální spojky G-7AS G-7BS G-7AS- Hmotnost: 44 g G-7BS- G-7AS-BK G-7AS-Ni Množství/balení: 300 G-7BS-BK G-7BS-Ni Hmotnost: 52 g Množství/balení: 300 G-7CS G-13AS G-7CS- Hmotnost: 62 g G-13AS- G-7CS-BK G-7CS-Ni Množství/balení: 210 G-13AS-BK G-13AS-Ni 33 Hmotnost: 62 g Množství/balení: 160 G-13BS G-14S G-13BS- G-13BS-BK G-13BS-Ni Hmotnost: 62 g Množství/balení: 160 G-14S- G-14S-BK G-14S-Ni Hmotnost: 52 g Množství/balení: 260 G-30S G-60S G-30S- G-30S-BK G-30S-Ni Hmotnost: 60 g Množství/balení: 240 G-60S- G-60S-BK G-60S-Ni Hmotnost: 76 g Množství/balení: 200

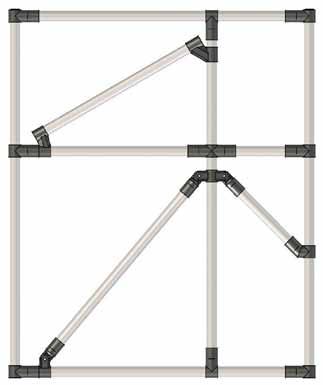

24 TRUBKOVÝ SYSTÉM OD G. S ACE 29 Příklad použití GA-60S GA-30S GA-14S GA-13S GA-7S GA-27S GA-13S GA-7S Diagonální spojka, kloub otočný o 180 2x G-7AS 2x G-7BS 2x sada M0625/TN06 Diagonální spojka, volně pohyblivá 2x G-7CS 2x G-7BS 3x sada M0625/TN06 Spojka zahnutá 45, pevná 1x G-13AS 1x G-13BS 1x sada M0625/TN06 GA-14S GA-30S GA-60S Diagonální spojka dvojitá, klouby otočné o 180 2x G-14S 4x G-7BS 4x sada M0625/TN06 Diagonální spojka 30 2x G-30S 1x sada M0625/TN06 Diagonální spojka 60 2x G-60S 1x sada M0625/TN06

25 30 TRUBKOVÝ SYSTÉM G. S ACE M ÍSTO PRO POZNÁMKY

26 TRUBKOVÝ SYSTÉM G. S ACE 31 Úhlové spojky G-90S R44 GA-110S G-90S-BK G-90S- G-90S-Ni Hmotnost: 97 g Množství/balení: 100 G-110S G-110S- G-110S-BK G-110S-Ni Hmotnost: 103 g Množství/balení: 100 G-160S GA-160S G-160S- G-160S-BK G-160S-Ni Hmotnost: 105 g Množství/balení: 100 GA-90S Příklad použití GA-90S GA-110S GA-160S Úhlová spojka 90 2x G-90S 1x sada M0625/TN06 Úhlová spojka 110 2x G-110S 2x sada M0625/TN06 Úhlová spojka 160 2x G-160S 2x sada M0625/TN

27 32 TRUBKOVÝ SYSTÉM G. S ACE Připevnění desek CM-A GA-15S GA-16S Příklady použití G-15AS GA-15S GA-16S G-15AS- G-15AS-BK G-15BS G-15AS-Ni Hmotnost: 40 g Množství/balení: 480 Spojka pro připevnění desek a jiné aplikace (např. připevnění monitoru) 1x G-15AS 1x G-15BS 1x M0610 Spojka pro připevnění desek a jiné aplikace 2x G-16S Připevňovací sada podle použití G-15BS- G-15BS-BK G-15BS-Ni Hmotnost: 37 g Množství/balení: 480 CM-A CM-B G-16S Uchycení desky, roh Uchycení desky, roh G-16S- G-16S-BK G-16S-Ni Hmotnost: 49 g Množství/balení: 300 Hmotnost: 100 g Množství/balení: 60 Hmotnost: 71 g Množství/balení: NOVÉ

28 TRUBKOVÝ SYSTÉM G. S ACE 33 Otočné a kluzné spojky G-12S otočné uložení G-12S- G-12S-BK G-12S-Ni Hmotnost: 60 g Množství/balení: 210 GA-12S G-17S G-17S- G-17S-BK G-17S-Ni Hmotnost: 57 g Množství/balení: 200 G-18S Další úhlové spojky na straně 105. GA-12S GA-17S G-24S G-18S- G-18S-BK G-18S-Ni 33 Hmotnost: 57 g Množství/balení: Otočná spojka, otočná a posuvná okolo trubky 2x G-12S 1x GAP-12 1x sada M0625/TN06 Otočná příčná spojka, jednostranně otočná a posuvná 2x G-17S 1x GAP-12 1x sada M0625/TN06* 35 G-24S- G-24S-BK G-24S-Ni Hmotnost: 95 g Množství/balení: 150 GA-18S 33 GA-24S GAP-12 GAP-12-E elektricky vodivé provedení Kluzná vložka Hmotnost: 7 g Množství/balení: 600 * Poznámka: GA-17S-Ni se dodává s GAP-12-E (elektricky vodivé). Otočná příčná spojka, oboustranně otočná a posuvná 2x G-18S 2x GAP-12 1x sada M0625/TN06 Otočná spojka dvojitá, otočná a posuvná okolo trubky 2x G-24S 1x GAP-12 2x sada M0625/TN

29 34 TRUBKOVÝ SYSTÉM G. S ACE BUSH-12 GA-25S Kluzná vložka Ø 28, kov GAP-44 Hmotnost: 35 g Množství/balení: 180 Spojka s otočným uložením 1x G-25AS 1x G-25BS 1x GAP-12 1x M0610 Kluzná vložka Ø 28, plast Hmotnost: 12 g bílá G-25AS G-25AS- G-25AS-BK G-25AS-Ni Hmotnost: 50 g Množství/balení: 360 G-25BS G-25BS-BK G-25BS- G-25BS-Ni Hmotnost: 43 g Množství/balení: 360 Příklad použití trubkového systému

30 TRUBKOVÝ SYSTÉM OD G. S ACE 35 Zvláštní rozměry G-101 Ø 27.6 GA-101 Ø 27,6 GA-102 Ø 28,6 Ø 28,6 Ø 27,6 G-101- G-101-BK G-101-Ni 42 Hmotnost: 74 g Množství/balení: 180 Ø 28.6 Spojka, širší průměr ve směru držení 2x G-101 1x sada M0625/TN06 Spojka, širší průměr ve směru tahu 2x G-102 1x sada M0625/TN06 Ø 27.6 Ø 28.6 G-102 Ø Ø Ø 27.6 G-102- G-102-BK G-102-Ni 42 Hmotnost: 74 g Množství/balení: 200 Ø 27.6 GA-103 GA-34S G-103 Ø 32.6 Ø 27.6 Nasazovací spojka pro montáž na standardní spojky 2x G-103 1x sada M0625/TN06 Nasazovací spojka pro montáž na standardní spojky 2x G-34S 2x sada M0625/TN06 G-103- G-103-BK G-103-Ni Hmotnost: 71 g Množství/balení: Ø G-34S G-34S- G-34S-BK G-34S-Ni Hmotnost: 105 g Množství/balení: 180 GA-103 GA-103 Příklad použití

31 36 TRUBKOVÝ SYSTÉM OD G. S ACE Další spojky G-8S GA-9S G-8S- G-8S-BK G-8S-Ni Hmotnost: 48 g Množství/balení: 300 GA-104 G-28 Nahrazuje G-8S GA-8S G-28-BK G-28- G-28-Ni Hmotnost: 51 g Množství/balení: 240 Příklad použití G-9S G-20S G-9S- Hmotnost: 120 g G-20S- G-9S-BK G-9S-Ni Množství/balení: 100 G-20S-BK G-20S-Ni Hmotnost: 64 g Množství/balení: 200 G-21S G-44 G-21S- Hmotnost: 54 g G-44- G-21S-BK G-21S-Ni Množství/balení: 210 G-44-BK G-44-Ni Hmotnost: 70 g Množství/balení: 270 G-104 G-104- G-104-BK G-104-Ni Hmotnost: 70 g Množství/balení: 240

32 TRUBKOVÝ SYSTÉM OD G. S ACE 37 GA-20S Plochá trubka GA-21S Příklady použití GA-8S GA-9S GA-20S GA-21S Příčná spojka pro souběžné trubky 2x G-8S 1x sada M0625/TN06 Dvojitá spojka pro souběžné trubky 2x G-9S 1x sada M0625/TN06 Spojka pro ploché trubky 1x G-20S 1x G-1S 1x sada M0625/TN06 Rychlé přestavení 2x G-21S 1x sada HM0620/TN GA-28 GA-44 GA-104 PC-21 Příčná spojka pro souběžné trubky 2x G-28 1x sada M0625/TN06 Spojovací kus 2x G-44 1x sada M0625/TN06 Připojení na rovné plochy 2x G-104 1x sada M0625/TN06 Závěs trubky (pro GA 21-S, strana 37) Hmotnost: 57 g Množství/balení: 150

33 38 TRUBKOVÝ SYSTÉM OD G. S ACE Úchyty trubek / kluzných trubek Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GS-A GS-A-33 GS-B GS-B-33 GS-B-1 Držák kluzné trubky Hmotnost: 106 g Množství/balení: 100 Držák kluzné trubky s plochým dorazem Hmotnost: 130 g Množství/balení: 70 Držák kluzné trubky s kulatým dorazem Hmotnost: 116 g Množství/balení: GS-C GS-D GS-11 GS-D-33 Držák kluzné trubky Hmotnost: 85 g Množství/balení: 80 Držák kluzné trubky s dorazem Hmotnost: 116 g Množství/balení: 80 Regulovatelný držák kluzné trubky Hmotnost: 73 g Množství/balení: Pro varianty 33 platí jiné hmotnosti a balicí jednotky

34 TRUBKOVÝ SYSTÉM G. S ACE 39 PLASTOVÉ KOMPONENT Y Barvy, materiál Plastové spojky jsou vyrobeny z ABS a jsou k dostání v těchto barvách: slonová kost (-i) šedá (-G) černá (-B) Další barvy na poptávku Pokyny pro objednávání Všechny díly lze objednat po celých baleních i jednotlivých kusech. Lepené spoje Plastové spolky lze lepit, aby bylo dosaženo trvalé a stabilní spojení. Dbejte, aby byly lepené plochy čisté jak konec trubky, tak i vnitřní plocha spojky. Lepidlo nanášejte rovnoměrně. Dejte pozor, aby se ze spojení nevytlačilo žádné lepidlo, neboť lepidlo narušuje plastové opláštění trubky a plastové spojky. Doba klidu: Nejméně 10 až 15 minut nechte vytvrdnout. Po 24 hodinách (při pokojové teplotě) je spojení cca z 80% vytvrdlé Lepidlo BEE Lepidlo pro lepení plastových spojek s trubkami D-Coat pipe, plechovka à 650 g (menší množství na poptávku). Změny barev, sortimentu a technických detailů vyhrazeny

35 40 TRUBKOVÝ SYSTÉM OD G. S ACE Přehled Obecné spojky z plastu GAP-01 GAP-02 GAP-05 GAP-13 GAP GAP-18 GAP-24 GAP-25 GAP-26 GAP-27 GAP-28 GAP-29 GAP-30 GAP-31 Dělicí GAP-19 GAP-23 díly z plastu 43 GAP-34 GAP-39 Další plastové spojky GAP-03 GAP-04 GAP GAP-08 GAP-09 GAP-10R/L GAP-11 GAP-16 GAP-17 GAP-37A GAP-41 GAP-42 GAP-43 GAP-46 GAP-47

36 TRUBKOVÝ SYSTÉM OD G. S ACE 41 Obecné spojky z plastu GAP-01 Spojka T Hmotnost: 30 g Množství/balení: 150 GAP-02A Rohová spojka Hmotnost: 45 g Množství/balení: 75 GAP-02B Hranová spojka Hmotnost: 48 g Množství/balení: 75 GAP-05 Úhlová spojka Hmotnost: 32 g Množství/balení: 150 GAP-13 Plastová rohová spojka Hmotnost: 59 g Množství/balení: 75 GAP-14 Plastová rohová spojka s ochranou proti nárazu Hmotnost: 76 g Množství/balení: 75 GAP-18 Spojka T Hmotnost: 22 g Množství/balení: 240

37 42 TRUBKOVÝ SYSTÉM OD G. S ACE GAP-24A Křížová spojka Hmotnost: 60 g Množství/balení: 75 GAP-24B Křížová spojka pro průchozí trubku Hmotnost: 57 g Množství/balení: 75 GAP-25A Křížová spojka, s podpěrnou trubkou Hmotnost: 75 g Množství/balení: 45 GAP-25B Křížová spojka pro průchozí trubku, s podpěrnou trubkou Hmotnost: 72 g Množství/balení: 45 GAP-26A Křížová spojka pro opěrnou trubku GAP-26B Křížová spojka pro průchozí opěrnou trubku Hmotnost: 55 g Množství/balení: 75 Hmotnost: 54 g Množství/balení: 75 GAP-27A Dvojitá spojka pro opěrnou trubku GAP-27B Dvojitá spojka pro průchozí opěrnou trubku Hmotnost: 35 g Množství/balení: 150 Hmotnost: 33 g Množství/balení: 150 GAP-28A Hranová spojka pro opěrnou trubku GAP-28B Hranová spojka pro průchozí opěrnou trubku Hmotnost: 46 g Množství/balení: 90 Hmotnost: 44 g Množství/balení: 90

38 TRUBKOVÝ SYSTÉM OD G. S ACE 43 GAP-29A Spojka T Hmotnost: 45 g Množství/balení: 90 GAP-29B Spojka T pro průchozí trubku Hmotnost: 43 g Množství/balení: 90 GAP-30 Vyztužení pro průchozí trubku GAP-31 Zakončení trubky pro zavěšení Hmotnost: 25 g Množství/balení: 210 Hmotnost: 20 g Množství/balení: 210 Dělicí díly z plastu GAP-19 Příchytka na trubku Hmotnost: 9 g Množství/balení: 750 GAP-23 Plastový držák (s připevňovacím materiálem) Hmotnost: 20 g Množství/balení: 1500 Ø GAP-34 Příchytka na trubku Hmotnost: 14 g Množství/balení: 500 GAP-39 Dělicí díl Hmotnost: 47 g Množství/balení: 120

39 44 TRUBKOVÝ SYSTÉM OD G. S ACE Další plastové spojky GAP-03 Vnější uzávěr Hmotnost: 9 g Množství/balení: 900 GAP-4-C Vnitřní uzávěr Hmotnost: 3 g Množství/balení: 1500 (viz strana 59) GAP-07 Držák trubky Hmotnost: 11 g Množství/balení: 450 GAP-08 Příchytka na trubku Hmotnost: 5 g Množství/balení: 1200 Ø GAP-09-C Plastová vložka pro trubky Ø 28 x 1,0 GAP-09-S Plastová vložka pro trubky SUS Ø 28 x 0,7 Hmotnost: 16 g Množství/balení: 450 Hmotnost: 16 g Množství/balení: 450 Ø 23 Ø Ø 12 Ø 12 Ø 29 Ø 29 GAP-10R GAP-10L Koncovky pro rukojeti Hmotnost: 45 g Množství/balení: 120 GAP-11 Kónický kroužek, usnadňuje přechod u kluzných tratí Hmotnost: 2 g Množství/balení: 2500 Ø Ø 30

40 TRUBKOVÝ SYSTÉM OD G. S ACE 45 GAP-16 Spojení trubek k nacvaknutí Hmotnost: 18 g Množství/balení: 300 GAP-17 Držák trubky Hmotnost: 14 g Množství/balení: 400 GAP-37A Připevnění lišty Připevnění lišty vysoké, krátké, pro DP-A * GAP-37B pro DP-A* Hmotnost: 11 g Množství/balení: 600 Hmotnost: 19 g Množství/balení: 300 GAP-41 Příčná spojka 45 GAP-42 Příčná spojka 45 dvojitá Hmotnost: 45 g Množství/balení: 90 GAP-43 Spojka paralelní Hmotnost: 28 g Množství/balení: 150 GAP-46 Držák trubky Hmotnost: 13 g Množství/balení: 450 GAP-47 Přechod na Ø 32 mm Hmotnost: 30 g Množství/balení: Ø 32 Ø 28 * navíc je potřeba: S10420 a MS04 Objednávejte prosím samostatně. Potřebujete lepidlo? Pak máme přesně to správné pro Vás na straně 39.

41 Mnohostranné, inteligentní a pohodlné Pro každý problém existuje správné Příslušenství PoPisovací Prvk y/drž ák y etiket Šrouby Popisovací prvky/držáky etiket LA-NP-... šedá Označovací lišta pro NP a NP-B, samolepicí lišta pro zasunutí popsaných proužků K dostání v délce 1 m, 3 m; v případě potřeby lze zkrátit

42 TRUBKOVÝ SYSTÉM OD G. S ACE 47 R 14 NP-... NP-B Označovací lišty K dostání v délce 3 m a rovněž v níže uvedených délkách; v případě potřeby lze zkrátit. Délka slonová kost šedá 100 mm NP-100-i NP-100-G 150 mm NP-150-i NP-150-G 250 mm NP-250-i NP-250-G 300 mm NP-300-i NP-300-G 1000 mm NP-1000-i NP-1000-G 3000 mm NP-3000-i NP-3000-G Označovací lišty K dostání v délce 3 m a rovněž v níže uvedených délkách; v případě potřeby lze zkrátit. Délka slonová kost šedá 100 mm NP-B-100-i NP-B-100-G 150 mm NP-B-150-i NP-B-150-G 250 mm NP-B-250-i NP-B-250-G 300 mm NP-B-300-i NP-B-300-G 1000 mm NP-B-1000-i NP-B-1000-G 3000 mm NP-B-3000-i NP-B-3000-G NP-P-1500 GAP-20 Držák pro označovací lištu NP-B Hmotnost: 6 g Množství/balení: 1200 slonová kost šedá 20 Průhledná lišta pro zasunutí popsaných etiket. K dostání v délce 1500 mm; v případě potřeby lze zkrátit. Připevňují se pomocí GAP-P přímo na trubku. Zásuvná výška: 28 mm GAP-P NP-P-1500

43 48 TRUBKOVÝ SYSTÉM G. S ACE NP-C-... LA-C LA-D NP-D-... Průhledné plastové kapsy, připevňují se držákem GAP-06 na trubku. NP-E-... Průhledné lišty pro zasunutí popsaných etiket, připevňují se bez držáku přímo na trubku. K dostání v délce 3 m a rovněž v níže uvedených délkách; v případě potřeby lze zkrátit. Délka Výška 50 mm 33 mm 23 mm 100 mm NP-C-100 NP-D-100 NP-E mm NP-C-150 NP-D-150 NP-E mm NP-C-250 NP-D-250 NP-E mm NP-C-350 NP-D-350 NP-E mm NP-C-1000 NP-D-1000 NP-E mm NP-C-3000 NP-D-3000 NP-E-3000 Formát Hmotnost Množství/balení LA-C 300 x 120 mm 50 g 100 LA-CA3 430 x 300 mm 170 g 200 LA-CA4 300 x 220 mm 88 g 100 LA-D 150 x 60 mm 12 g 300 elektricky vodivé provedení LA-CA4-E 300 x 220 mm 75 g 100 LA-CA6-E 150 x 115 mm 32 g 100 Držák pro LA-C... a LA-D Hmotnost: 5 g Množství/balení: 2500 GAP-06 GAP-06-E elektricky vodivé provedení BK slonová kost šedá

44 M ÍSTO PRO POZNÁMKY TRUBKOVÝ SYSTÉM G. S ACE 49

45 50 TRUBKOVÝ SYSTÉM G. S ACE Speciální díly Ochranný obal s 1 oknem, modrý CV NOVÉ d x š: 1420 x 1630 mm NOVÉ Samolepící podložka z netkané textilie d x š x v: 100 m/role x 1500 mm x 0,9 mm K dostání jako 100 m role nebo přistřižená. VEL-25-W Suchý zip Páska - typ flauš Šířka: 25 mm, 20 m/role Kratší délky na poptávku. VEL-25-M Suchý zip Páska - typ s háčky Šířka: 25 mm, 20 m/role Kratší délky na poptávku. Ochranný obal na trubku bílý Tloušťka stěny Délka AC-285-3m 5 mm 3000 mm NOVÉ

46 5 TRUBKOVÝ SYSTÉM G. S ACE 51 Ochrana Ochranný obal na trubku z pěnové hmoty LDPE, šedý Tloušťka stěny Ø vnitřní Délka PC-LDPE-5 5 mm 31 mm 1000 mm PC-LDPE-9 9 mm 29 mm PC-LDPE mm 29 mm FG-110 Ochranný obal na trubku z pórovité gumy, černý Tloušťka stěny Ø vnitřní Délka FG mm 31 mm 500 mm FG mm 31 mm 2000 mm FG-228 NOVÉ viz také: Plastové profily (strana 74) Gumový popruh FSB-GB FSB-HK FSB-OE Gumový upínací popruh, 35 mm široký, metrové zboží Hák pro gumovým upínacím popruhem Oko pro gumový upínací popruh BSB28- NOVÉ Kartáčový chránič na ochranu Vašeho citlivého zboží. Ø Délka Výška vlákna BSB ,10 Polyamid 6 černý hladký 40 mm 5 mm BSB ,20 Polyamid 6 modrý hladký 40 mm 5 mm BSB ,30 Polyamid 6 červený hladký 40 mm 5 mm 26,7 Ø27,5 32,5

47 52 TRUBKOVÝ SYSTÉM G. S ACE Různé součásti R-A F-A HM28YA AD-SM Úchyt popruhu, kulatý (popruh na poptávku) Hmotnost: 20 g Množství/balení: 400 Úchyt popruhu, plochý (2 ks) vč. 400 mm popruhu Hmotnost: 20 g Množství/balení: 500 Háček popruhu Hmotnost: 49 g Množství/balení: 100 Připevnění k podlaze Hmotnost: 180 g Množství/balení: GS-2070C Montážní koncovka pro kruhové, kluzné a ploché trubky HC28A E Hmotnost: 120 g Množství/balení: 100 GS-2070C GS-2070C 1,0 GS-2070C 2,0 GS-2070C ES0,7 GS-2070C ES1,2 pro trubky 28 x 0,7 mm pro trubky 28 x 1,0 mm pro trubky 28 x 2,0 mm pro trubky SUS/ECO 28 x 0,7 mm pro trubky SUS/ECO 28 x 1,2 mm Stohovací patka Hmotnost: 20 g Množství/balení: I.D Patka z hliníkového odlitku se základní deskou 100 x 100 mm, rozteč otvorů 80 x 80 mm. GS-2070D Montážní koncovka pro kruhové, kluzné a ploché trubky HK28WA HK28WB Hmotnost: 200 g Množství/balení: 90 Podpěra trubky Hmotnost: 94 g Množství/balení: 90 Držák trubky pro zavěšení Hmotnost: 124 g Množství/balení: 70 GS-2070D GS-2070D 1,0 GS-2070D ES0,7 GS-2070D ES1,2 pro trubky 28 x 0,7 mm pro trubky 28 x 1,0 mm pro trubky SUS/ECO 28 x 0,7 mm pro trubky SUS/ECO 28 x 1,2 mm

48 TRUBKOVÝ SYSTÉM G. S ACE 53 TH40PA TH50PA TH50YA ABH-1 B B Držák nářadí plast Držák nářadí plast Držák nářadí kov Držák nápojů, Hmotnost: 78 g Množství/balení: 50 Hmotnost: 74 g Množství/balení: 50 Hmotnost: 128 g Množství/balení: 25 hranatý držák nápojů, nářadí atd. 67 Hmotnost: 232 g Množství/balení: PC-A PC-B PC-C PHR-28 Příchytka trubky, jednoduše fixovaná Hmotnost: 63 g Množství/balení: 150 Příchytka trubky, jednoduše fixovaná Hmotnost: 20 g Množství/balení: 300 Příchytka trubky, dvojnásobně fixovaná Hmotnost: 26 g Množství/balení: 200 Vozík na nářadí Hmotnost: 45 g Množství/balení: BH-A BH-B PH-A PH-B Hák Hák Uchycovací hák Uchycovací hák Hmotnost: 1 g Množství/balení: 200 Hmotnost: 1 g Množství/balení: 500 Hmotnost: 1 g Množství/balení: 500 Hmotnost: 21 g Množství/balení: 500 Ø 10 Ø

49 54 TRUBKOVÝ SYSTÉM G. S ACE BL28YA-U PS-A PS-B HG-D Uchycovací hák Otočný prvek Otočný prvek Kovový kloub Hmotnost: 63 g Množství/balení: 150 Hmotnost: 128 g Množství/balení: 96 Hmotnost: 104 g Množství/balení: 96 Hmotnost: 52 g Množství/balení: Ø GS-1014A GS-1014B GS-1014C GS-1250A Hák Hák Koncovka pro zavěšení Pružinová svěrací koncovka Hmotnost: 130 g Množství/balení: 70 Hmotnost: 130 g Množství/balení: 70 Hmotnost: 50 g Množství/balení: 200 Hmotnost: 100 g Množství/balení: I.D LK28A LK28S PC-D PC-21 Trubkový spoj pro potaženou trubku Hmotnost: 46 g Množství/balení: 120 Trubkový spoj pro trubku SUS a ECO Hmotnost: 46 g Množství/balení: 120 Zámek (kov) Hmotnost: 157 g Množství/balení: 50 Závěs trubky (pro GA 21-S, strana 37) Hmotnost: 57 g Množství/balení: Ø Ø Poznámka: LK28A se hodí pro trubky s max. tloušťkou stěny 1 mm

50 TRUBKOVÝ SYSTÉM G. S ACE 55 Šrouby, matice, podložky Šroub se šestihrannou hlavou DIN 933 pozinkovaný SA0645 M6 x 45 Trubka na MC SA0825 M8 x 25 Pojezdová kola na MC SA0830 M8 x 30 Uchycení kolečka SA0835 M8 x 35 Připevnění kol SA0840 M8 x 40 Sada pro uchycení kol SA0850 M8 x 50 SA0865 M8 x 65 Rohový díl čtyřhranného profilu SA1025 M10 x 25 Pojezdová kola na MC SA1225 M12 x 25 Šroub se šestihrannou hlavou 1/2 SA /2 x 32 Šroub s válcovou hlavou DIN 912 pozinkovaný SI0612 M6 x 12 Nástavbové díly SI1030 M10 x 30 Pojezdová kola na BS SI1230 M12 x 30 Pojezdová kola na BS Šroub s válcovou hlavou M06 M08 M10 M12 M6 M8 M10 M12 M1-2 1/2"-12N MS05 MS06 MS08 MS10 M5 M6 M8 M10 Šestihranná matice DIN EN pozinkovaný Šestihranná matice DIN 982 samopojistná pozinkovaný Matice s límcem pozinkovaný TN06 M6 Kovová spojka Pružná podložka BK M0610 M6 x 10 Kovová spojka M0625 M6 x 25 Kovová spojka M0630 M6 x 30 Kovová spojka FS08 FS10 pro M8 pro M10 pozinkovaný Zápustný šroub DIN 7991 pozinkovaný Podložka DIN 125 SSI0516 M5 x 16 pro komůrkové desky 5 mm SSI0520 M5 x 20 pro komůrkové desky 10 mm Závrtný šroub N samořez. pozinkovaný SB3916 3,9 x 16 Připevnění na trubku SB4816 4,8 x 16 Připevnění na trubku US05 US06 US08 US10 US12 pro M5 pro M6 pro M8 pro M10 pro M12 pozinkovaný Závitořezný šroub DIN 7500 C Krycí podložka DIN 9021 SGF0412 M4 x 12 Zápustný šroub 800 pozinkovaná USG05 USG08 USG10 pro M5 pro M8 pro M10 pozinkovaný SSP4020 4,0 x 20 pro GAP-23 Šroub Panhead typ 801 pozinkovaná SSPP4520 4,5 x 20 pro desky 19 mm SSPP4525 4,5 x 25 pro desky 26 mm SSPP0520 5,0 x 20 pro desky 19 mm SSPP0560 5,0 x 60 Vzdálenost pro polici na klávesnici

51 56 TRUBKOVÝ SYSTÉM OD G. S ACE Šroub s hvězdicovým kolečkem HM0620 M6 pozinkovaný rukojeť černá Šroub s půlkulatou hlavou DIN 7985 pozinkovaný SLK0320 M3 x 20 pro GAP-23 Matice DIN 934 pozinkovaná M03 M3 pro GAP-23 Pro přímé radiální připevnění komponent k trubkám. (Nářadí na poptávku.) pozinkovaná BNM05 M5 Slepá nýtovací matice M5 Svěrací rozsah 0,5 3,3 mm Průměr vrtání: 7,6 mm BNM06 M6 Slepá nýtovací matice M6 Svěrací rozsah 0,7 4,2 mm Průměr vrtání: 10 mm

52 TRUBKOVÝ SYSTÉM OD G. S ACE 57 Výsuvy Výsuvy pro úplné vysunutí Se zádržnou pojistkou pro aretaci v zavřené poloze. Boční montáž. Materiál: ocel, pozinkovaná Další provedení a velikosti na poptávku. Montážní délka Délka vysunutí Šířka x výška mm 308 mm 12, mm 357 mm x 26,3 mm mm 406 mm mm 456 mm mm 505 mm mm 554 mm Nosnost páru 32 kg 2x mm 320 mm 17,5 94 kg 4x mm 375 mm x 55,8 mm 96 kg mm 440 mm 97 kg mm 495 mm 110 kg mm 550 mm 119 kg mm 600 mm 118 kg mm 650 mm 123 kg mm 750 mm 129 kg Kuličkové vedení Výsuvy pro částečné vysunutí Boční nebo vrchní montáž. Materiál: ocel, pozinkovaná Další provedení a velikosti na poptávku. Montážní délka Délka vysunutí Šířka x výška Nosnost páru Kuličkové klece mm 230 mm 21,5 x 45 mm 60 kg (boční montáž) 40 kg (vrchní montáž) 2x Plynové vzpěry Svislá montáž, pístnice dolů, sklon max. 60. Nástavba prostřednictvím závitových tyčí. Záruka: max zdvihů při dodržování montážních předpisů. Další provedení a velikosti na poptávku. Výtlačná síla Zdvih Tlumení koncové polohy Závit nástavby GF M5 50 N (±20 N) 50 mm 20 mm (±10 mm) 2x M5 GF M5 100 mm GF M6 200 N (+40/ 20 N) 100 mm 20 mm (±10 mm) 2x M6 GF M6 150 mm Oko pro plynové vzpěry Rozměry Závit Materiál GF ,1 x 6 x 16 mm M5 Ocel, pozinkovaná, modře chromátovaná GF ,1 x 5 x 23 mm M6 hliník Vidlice pro plynové vzpěry, s čepem Rozměry Závit Materiál GF x 12 mm M6 Ocel, pozinkovaná, modře chromátovaná

53 58 TRUBKOVÝ SYSTÉM G. S ACE STAVĚCÍ NOŽKY AD30PA Malý typ Stavěcí nožka 1/2" s plastovým kroužkem PA, stavěcí nožka z plastu (PA), resp. kovu (provedení WA) / slonová kost AD32WA Hmotnost Množství Ø stavěcí nožky AD30PA 35 g mm 38 mm L ELF AD32WA 53 g mm 38 mm ano Pro ocelové vložky typu A (závit 1/2") AD32... AD50... Normální typ Stavěcí nožka 1/2" 12N Ø stavěcí nožky L ELF AD32WB 32 mm 50 mm ano AD32WC 100 mm ano AD50WA 50 mm 50 mm ano AD50WB 100 mm ano AD32... AD50... Typ s gumou Stavěcí nožka 1/2 12N, s gumovou podložkou Standard Prov. ELF Ø stavěcí nožky AD32RA AD32RA-E 32 mm 70 mm AD32RB AD32RB-E 100 mm AD50RAN AD50RAN-E 50 mm 73 mm AD50RBN AD50RBN-E 123 mm L Pro ocelové vložky M10 AD30... AD45... Stavěcí nožka závit M10 x 1,5, stavěcí nožka černě lakovaná (u typů PA) Ø stavěcí nožky L ELF AD30M mm 35 mm ano AD30M mm ano AD45M10-35PA 45 mm 35 mm AD45M10-70PA 70 mm AD47... AD60... Stavěcí nožka závit M10 x 1,5 Ø stavěcí nožky L ELF AD47M mm 70 mm ano AD60M mm 70 mm ano Stavěcí nožka Závit M12 x 1,75 Délka závitu: 150 mm RF-01 šedá RF-01-E Gumová nožka Hmotnost: 35 g Množství/balení: RF-02 Gumová nožka Hmotnost: 11 g Množství/balení: 450 Ø ELF černá 41 černá 34

54 TRUBKOVÝ SYSTÉM G. S ACE 59 Příslušenství Ocelové záslepky pro vsazení do trubky Hmotnost: 9 g, množství/balení: 600 ks pro typ trubky Ø trubky Materiál GAS-07A trubka D-Coat 28 x 0,7 mm pozinkovaná ocel GAS-10A GAS-07S GAS-12S trubka Eco, trubka SUS 28 x 1,0 mm 28 x 0,7 mm pozinkovaná ocel 28 x 1,2 mm Ø 28 Ø Záslepky vnitřní, z plastu *ELF slonová kost šedá černá pro typ trubky Ø trubky Materiál GAP-4-C-i GAP-4-C-G GAP-4-C-B * trubka D-Coat 28 mm plast GAP-4-S-B * trubka Eco, SUS 28 mm plast Ø Nové, univerzální typy GAP- 4-C a GAP-4-S nahrazují všechny dosavadní typy Ocelové vložky, kovové závitové vložky pro montáž do trubky * vhodné i pro hliníkovou trubku AL 2820 Typ A Závit 1/2" 12N Typ B Závit M12 x 1,75 Typ M10 Závit M10 x 1,5 pro typ trubky Ø trubky Ø A Materiál BC2807A* BC2807B* BS2807M10* trubka D-Coat 28 x 0,7 mm 24,1 mm pozinkovaná ocel BC2810A BC2810B BS2810M10 28 x 1,0 mm 23,5 mm pozinkovaná ocel AC2814B 28 x 1,4 mm 23,0 mm hliník BC2820A BC2820B BS2820M10 28 x 2,0 mm 21,9 mm pozinkovaná ocel BS07A BS07B BS07SM10 trubka Eco, 28 x 0,7 mm 26,3 mm pozinkovaná ocel BS12A BS12B BS12SM10 trubka SUS 28 x 1,2 mm 25,3 mm pozinkovaná ocel Ø A Ø Kovové násadky na trubku, na dolní straně se závitem pro montáž stavěcích nožek Typ A 1/2" 12N Typ B M12 x 1,75 pro typ trubky Ø trubky Ø A Materiál OB28A OB28B všechny trubky 28 mm 27,6 mm pozinkovaná ocel Ø A 30 M12 16 mm Redukce závitu z M12 na M8 s vrstvou lepidla pro zašroubování do ocelových vložek M8 AP-50 Uchycení k podlaze Hmotnost: 52 g Množství/balení: R Délka Materiál mm pozinkovaná ocel

55 60 TRUBKOVÝ SYSTÉM G. S ACE M ÍSTO PRO POZNÁMKY

56 Tyčový materiál, trocha rozumu a gravitace. Tak jde práce zcela sama od sebe. Válečkové tratě od G.S ACE PŘÍKLADY POUŽITÍ R O L NY DO ZATÁČKY CR V ÍCESMĚRNÁ T RAŤ UR VÁ L EČKOVÉ T RATĚ GP ÚCHYTY VÁL EČKOVÝCH T RATÍ Viz také: PLÁNOVACÍ SOFT WARE B OXY A BEDNY Válečkové tratě od G.S ACE mají znamenité vlastnosti chodu, rovnoměrný, klidný průchod dílů i při malém spádu a vysokou odolnost proti rázům. Jejich velká stabilita zaručuje dlouhou životnost. Jsou k dostání v četných provedeních pro různé požadavky. Válečky Profil PA bílá (standard) PA černá (ELF standard) Guma béžová (typ BF) Stabilní ocel SPCC s galvanizací bez chromu; u tratí s výměnnými válečky (objednací čísla GP-R ) hliníkový profil. Novinky Dopravníkový válec TR-32: Nový systém dopravníkového válce TR-32 Vám umožní montáž individuální trubkové válečkové tratě. Výměnné válečky: Flexibilní stavebnicové řešení, s nímž můžete válečky z již namontovaných válečkových tratí stáhnout a dodatečně vyměnit.

57 62 VÁLEČKOVÉ TRATĚ Přehled pro objednávání Standard Prov. ELF staré č. Ø válečků Vzdálenost válečků Ø osy Nosnost 1 Série 35 GP-3533B GP-3533B-E GP-35B 28 mm 33,3 mm 3 mm 100 kg Série 40 CR-40A CR-40A-E CR-40A 34 mm 76 mm 4 mm 100 kg CR-40B CR-40B-E CR-40B CR-40D CR-40D-E CR-40D 43 mm GP-4025M GP-4025M-E GP-40M 34 mm 25 mm 3,3 mm 150 kg GP-4036A GP-4036A-E GP-40A 34 mm 36 mm 4 mm GP-4036B 2 GP-4036B-E 2 GP-40B GP-4040A GP-4040A-E 34 mm 40 mm GP-R4040A GP-4040B GP-R4040B GP-R4040A-E GP-4040B-E GP-R4040B-E GP-4050C GP-4050C-E GP-40C 49 mm 50 mm GP-4050D GP-4050D-E GP-40D 43 mm UR UR-4050-E 2 43 mm 50 mm 4 mm 80 kg Série 60 GP-6016S GP-6016S-E GP-60S 15 mm 16,6 mm 4 mm 100 kg GP-6033B GP-6033B-E GP-60B 30 mm 33,3 mm 150 kg GP-6033HA GP-6033HA-E GP-60HA UR-6067 UR-6067-E 60 mm 67 mm 5 mm 150 kg Série 70 GP-7050BF GP-7050BF-E GP-70BF 34 mm 50 mm 5 mm 200 kg GP-R7042BF GP-R7042BF-E 34 mm 42 mm GP-R7021BFS-2-E 17,6 mm 21 mm Série 85 GP-8525M GP-8525M-E GP-85M 34 mm 25 mm 3,3 mm 300 kg NOVÉ GP-8540L GP-8540L-E 40 mm 5 mm GP-8550L GP-8550L-E 34 mm 50 mm GP-8550B* GP-8550B-E* GP-85B 40 mm GP-8543-B GP-8543-B-E Nástupce 40 mm 43 mm 5 mm 300 kg GP-8543-HA GP-8543-HA-E GP-8540/50 40 mm 43 mm 5 mm 300 kg GP-R8542-B GP-R8542-B-E 40 mm 42 mm 5 mm 300 kg GP-R8542-HA GP-R8542-HA-E 40 mm 42 mm 5 mm 300 kg 1) Nosnost na 900 mm válečkové trati Skladem na poptávku 2) Zvláštní délka tratě, viz níže Pokyny pro objednávání S katalogem 2012 jsme zavedli nový systém objednacích čísel od G.S ACE pro válečkové tratě (viz vpravo). V přehledu pro objednávání nahoře naleznete odpovídající stará čísla. Standardní délka tratě: 4 m, kromě u GP-4036B(-E): 2,5 m / 4 m u UR-4050(-E): 3 m u UR-6067(-E): 2 m kratší rozměry na poptávku * Výběhový model Nová objednací čísla: GP R Typ R - 70 Série 50 Vzdálenost válečků Typ (typ tratě) CR rolna do zatáčky UR vícesměrná válečková trať GP válečková trať R výměnné válečky (s hliníkovým tělesem) BF Typ válečku Typ válečku A kruhové / soudečkovité B ploché C s nákolkem D velké HA zkosené L dlouhé M multi (se zkrácenou vzdáleností os) S štíhlé

58 VÁLEČKOVÉ TRATĚ 63 VÁ L EČKOVÉ T RATĚ GP GP-3533B Hmotnost: 0,83 kg/m GP-4025M Hmotnost: 1,40 kg/m 25 Ø / ELF 35 / ELF GP-4036A GP-4040A Hmotnost: 1,210 kg/m (GP-4040A: 1,170 kg/m) GP-4036B GP-4040B Hmotnost: 1,210 kg/m (GP-4040B: 1,170 kg/m) / ELF / ELF GP-R4040A Hmotnost: 1,125 kg/m Hliníkové těleso GP-R4040B Hmotnost: 1,125 kg/m Hliníkové těleso Ø Ø / ELF NOVÉ / ELF NOVÉ GP-4050C Hmotnost: 1,14 kg/m GP-4050D Hmotnost: 1,40 kg/m / ELF / ELF GP-6016S Hmotnost: 1,48 kg/m GP-6033B Hmotnost: 1,40 kg/m / ELF / ELF

59 64 VÁLEČKOVÉ TRATĚ GP-6033HA Hmotnost: 1,50 kg/m GP-7050BF Hmotnost: 1,85 kg/m Ø Ø / ELF 60 / ELF 72 GP-R7042BF Hmotnost: 1,60 kg/m Hliníkové těleso GP-R7021BFS-2-E Hmotnost: 1,674 kg/m Hliníkové těleso Poznámka: elektr. vodivá při plošném kontaktu 1 gigaohm / ELF NOVÉ NOVÉ GP-8525M Hmotnost: 2,37 kg/m GP-8540L GP-8550L Hmotnost: 2,280 kg/m (GP-8550L: 2,130 kg/m) 67 Ø / ELF / ELF 85 GP-8550B / ELF GP-R8542B / ELF NOVÉ * Ø 40 Hmotnost: 2,27 kg/m Hmotnost: 2,1 kg/m Hliníkové těleso GP-8543B / ELF GP-8543HA / ELF NOVÉ * Ø40 NOVÉ * Ø 40 Hmotnost: 2,6 kg/m Hmotnost: 2,6 kg/m * Nástupce dosavadní série GP-85! Vylepšená tloušťka pojezdových kol.

60 VÁLEČKOVÉ TRATĚ 65 GP-R8542HA Hmotnost: 2,1 kg/m Hliníkové těleso SR-40 Zarážka válečkové tratě Hmotnost: 12 g 67 / ELF NOVÉ * Ø (Osa pro SR-40: GP-40) PR-01 Rolna na trubku Průměr: 54,7 x 28,7 Hmotnost: 30 g Množství/balení: 125 PR-02 Rolna na trubku Průměr: 46,5 x 28,7 Hmotnost: 22 g Množství/balení: 210 Příklad použití: Příklad použití: GP-4036B-Roller Váleček pro sérii GP-4036 Množství/balení: 125 zelený žlutý červený

61 66 VÁLEČKOVÉ TRATĚ VÁ L EČKOVÝ DOPRAVNÍK Z T RUBEK Φ32 PIPE Φ28 PIPE TR-32 TR-32 se skládá z (objednávejte prosím jednotlivě): Plastem potažená trubka DP 3210-Y, 32 mm vnější průměr. 1,0 mm tloušťka stěny, barva: tmavě šedá, délka: 4m GAP-48 Držák jednoduchý pro válečkový dopravník z trubek GAP-49 Držák dvojitý pro válečkový dopravník z trubek GAP-50 Záslepka pro válečkový dopravník z trubek GAP-51 Podpěra pro válečkový dopravník z trubek GAP-52A Ložisko pro válečkový dopravník z trubek Pro dopravníkový válec TR-32 potřebujete následující prvky: DP3210-Y 2x GAP-52A 2x GAP-51 2x GAP-48 2x GAP-50 2x SB3916

62 VÁLEČKOVÉ TRATĚ 67 R O L NY DO ZATÁČKY CR CR-40A CR-40B Rolna do zatáčky Hmotnost: 51 g Množství/balení: 100 CR-40D Rolna do zatáčky Hmotnost: 51 g Množství/balení: Ø Ø / ELF / ELF BKT-40-Set Připevnění pro CR-40, vč. matice, podložky a distančního pouzdra Hmotnost: 55 g Množství/balení: BS-CR40 Připevňovací sada CR-40, bez BKT-40 Distanční pouzdro BS-40 Šroub SI0516 Matice MS05 Podložka USG V ÍCESMĚRNÁ T RAŤ UR UR-4050 Vícesměrná válečková trať Hmotnost: 1,54 kg/m UR-4050-E Vícesměrná válečková trať Ø Ø UR-6067 Vícesměrná válečková trať UR-6067-E Vícesměrná válečková trať Ø Ø

63 68 VÁLEČKOVÉ TRATĚ PŘÍKL ADY POUŽITÍ

64 VÁLEČKOVÉ TRATĚ 69 ÚCHYT Y VÁL EČKOVÝCH T RAT Í Úchyty pro válečkové tratě série 35 Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-A35 GP-A35-33 GP-B35 GP-B35-33 GP-B35-1 GP-C35 Úchyt válečkové tratě Hmotnost: 111 g Množství/balení: 80 Úchyt válečkové tratě s plochým dorazem Hmotnost: 132 g Množství/balení: 60 Úchyt válečkové tratě s kulatým dorazem Hmotnost: 240 g Množství/balení: 70 Spojení válečkových tratí Hmotnost: 148 g Množství/balení: GP-D35 GP-E35 Úchyt válečkové tratě, zaoblené Hmotnost: 130 g Množství/balení: 70 Stabilizátor válečkové tratě Hmotnost: 64 g Množství/balení: Úchyty pro válečkové tratě série 40 GP-A GP-A-33 GP-NA GP-B GP-B-33 GP-NB Úchyt válečkové tratě Hmotnost: 139 g Množství/balení: I.D Nástupce pro GP-A(-33), bude postupně nahrazen Hmotnost: 100 g Množství/balení: 80 Úchyt válečkové tratě s plochým dorazem Hmotnost: 157 g Množství/balení: Nástupce pro GP-B(-33), bude postupně nahrazen Hmotnost: 129 g Množství/balení: Pro varianty 33 platí jiné hmotnosti a balicí jednotky

65 70 VÁLEČKOVÉ TRATĚ Varianty -33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-APF NOVÉ GP-APF-B NOVÉ GP-B-1 GP-B-1-33 GP-C Úchyt válečkové tratě na profil Hmotnost: 124 g Množství/balení: 80 Úchyt válečkové tratě se zarážkou Úchyt válečkové tratě s kulatým dorazem Hmotnost: 174 g Množství/balení: Spojení válečkových tratí Hmotnost: 121 g Množství/balení: GP-C-1 GP-C-1-33 GP-CN GP-D GP-D-33 GP-DF Spojení válečkových tratí s nástavcem Hmotnost: 170 g Množství/balení: 40 Spojení válečkových tratí Hmotnost: 232 g Množství/balení: 36 Úchyt válečkové tratě s dorazem Hmotnost: 160 g Množství/balení: 70 Úchyt válečkové tratě s dorazem Hmotnost: 194 g Množství/balení: GP-E GP-E-33 GP-EN GP-F GP-FA Stabilizátor válečkové tratě Hmotnost: 79 g Množství/balení: Pro varianty 33 platí jiné hmotnosti a balicí jednotky Spojení válečkových tratí s nástavcem Hmotnost: 217 g Množství/balení: Úchyt válečkové tratě, vysoké tělo uchycení Hmotnost: 175 g Množství/balení: (in) (in) Regulovatelná přechodka válečkové tratě/kluzné trubky vysoké tělo uchycení GS-11 + GP (in) (in)

66 VÁLEČKOVÉ TRATĚ 71 Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-FC GP-G GP-H GP-HN Úchyt válečkové tratě s kulatým dorazem, vysoké tělo uchycení Hmotnost: 200 g Množství/balení: 42 Úchyt válečkové tratě s plochým dorazem, vysoké tělo uchycení Hmotnost: 205 g Množství/balení: (in) Regulovatelný můstek válečkových tratí sestávající z: GP-11 + GP (in) Spojka válečkových tratí Hmotnost: 279 g Množství/balení: (in) GP-HP GP-J GP-K GP-L GP-L-33 Spojka válečkových tratí Hmotnost: 215 g Množství/balení: 24 Regulovatelná přechodka válečkové tratě/kluzné trubky sestávající z: GP-11 + GS-11 Regulovatelná přechodka válečkové tratě/kluzné trubky sestávající z: GP-L + GS Hmotnost: 144 g Množství/balení: ~ ~ GP-M Úchyt válečkové tratě se sklopným dorazem Hmotnost: 239 g Množství/balení: 30 Pro varianty 33 platí jiné hmotnosti a balicí jednotky

67 72 VÁLEČKOVÉ TRATĚ GP-11 GP-12 GP-13 GP-14 Regulovatelná spojka válečkových tratí Regulovatelná spojka válečkových tratí Regulovatelná spojka válečkových tratí Regulovatelná spojka válečkových tratí Hmotnost: 131 g Množství/balení: 60 Hmotnost: 96 g Množství/balení: 180 Hmotnost: 173 g Množství/balení: 40 Hmotnost: 96 g Množství/balení: (in) 41 (in) 41 (in) (in) Úchyty pro válečkové tratě série 60 Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-A60 GP-B60 GP-CN60 GP-D60 GP-A60-33 GP-B60-33 GP-D60-33 Úchyt válečkové tratě Hmotnost: 164 g Množství/balení: 50 Úchyt válečkové tratě s plochým dorazem Hmotnost: 250 g Množství/balení: 30 Spojení válečkových tratě Hmotnost: 168 g Množství/balení: 68 Úchyt válečkové tratě, zaoblené Hmotnost: 205 g Množství/balení: 40 GP-E60 GP-EN60 GP-HN60 GP-M60 GP-E60-33 Stabilizátor válečkové tratě Hmotnost: 95 g Množství/balení: 100 Spojení válečkových tratí s nástavcem Hmotnost: 158 g Množství/balení: 20 Spojení válečkových tratí, zaoblené Hmotnost: 234 g Množství/balení: 35 Úchyt válečkové tratě se sklopným dorazem Hmotnost: 280 g Množství/balení: 30 Pro varianty 33 platí jiné hmotnosti a balicí jednotky

68 VÁLEČKOVÉ TRATĚ 73 Úchyty pro válečkové tratě série 70 GP-A70 GP-B70 GP-E70 GP-L70 Úchyt válečkové tratě Hmotnost: 204 g Množství/balení: (in) Úchyt válečkové tratě s dorazem Hmotnost: 280 g Množství/balení: (in) Stabilizátor válečkové tratě Hmotnost: 170 g Množství/balení: (in) Úchyt válečkové tratě Hmotnost: 209 g Množství/balení: (in) Úchyty pro válečkové tratě série 85 GP-A85 GP-B85 GP-B85-1 GP-C85 Úchyt válečkové tratě Hmotnost: 205 g Množství/balení: 40 Úchyt válečkové tratě s plochým dorazem Hmotnost: 300 g Množství/balení: 30 Úchyt válečkové tratě s čtyřhranným dorazem Hmotnost: 318 g Množství/balení: 20 Spojka válečkových tratí Hmotnost: 140 g Množství/balení: GP-C85-1 GP-D85 GP-E85 Spojka válečkových tratí s nástavcem Hmotnost: 243 g Množství/balení: 20 Úchyt válečkové tratě, zaoblený Hmotnost: 235 g Množství/balení: 30 Stabilizátor válečkové tratě Hmotnost: 124 g Množství/balení:

69 Bezpečně v pohybu Aby Vám z tratě nic neuniklo: Plastové profily / boční vedení Viz také: VÁL EČKOVÉ T RATĚ T H W H T Typ L Typ T Typ U H1 T W Vodicí lišty z PVC Stand. Prov. ELF Tloušťka W1 W2 H1 H2 AL-1 AL-1-E 3 mm 50 mm 30 mm AL-2 4 mm 60 mm 30 mm AL-3 3 mm 100 mm 50 mm AL-4 4 mm 90 mm 80 mm AL-5 5 mm 50 mm 50 mm AL-5B AL-5B-E 4 mm 50 mm 50 mm AL-6 5 mm 75 mm 50 mm AL-6B 4 mm 75 mm 50 mm AL-7 AL-7-E 5 mm 150 mm 50 mm AL-7B AL-7B-E 4 mm 150 mm 50 mm AL-8 AL-8-E 4 mm 100 mm 50 mm AT-1 AT-1-E 4 mm 100 mm 50 mm AT-2 4 mm 60 mm 100 mm AU-1 AU-1-E 3 mm 36 mm 36 mm 36 mm AU-2 AU-2-E 3 mm 60 mm 30 mm 40 mm AS-1 4 mm 32 mm 70 mm 34 mm 25 mm AS-2 5 mm 22 mm 60 mm 30 mm 30 mm AS-3 4 mm 17 mm 50 mm 30 mm 30 mm Typ TT W H2 Barvy: slonová kost šedá Standardní délka: 3 m, u provedení ELF 4 m H1 T W1 W2 H2

70 VÁLEČKOVÉ TRATĚ 75 Při objednávání prosím uveďte požadovanou délku. Kratší rozměry na poptávku. CD-28A/B DP-A PC-01 SG-01 šedá slonová kost CD-28A/B-E ELF černá CD-28A CD-28B GAP-37A slonová kost PC-01-E ELF černá slonová kost šedá Kabelový kanál Hmotnost: CD-28A 0,22 kg/m CD-28B 0,26 kg/m Délka: 4 m Protiprachová deska Hmotnost: 0,36 kg/m Délka: 3 m, 4 m Kryt trubky Hmotnost: 0,32 kg/m Tloušťka materiálu: 2,5 mm Délka: 3 m, 4 m Lišta k uchycení deskového materiálu 5 mm, uchycení mimo střed trubky Hmotnost: 0,45 kg/m Délka: 3 m, 4 m 32 SG-02 SG-03 SG-28A RG-35B šedá šedá slonová kost šedá SG-28A-E ELF černá šedá Lišta k uchycení deskového materiálu 5 mm, uchycení mimo střed trubky Délka: 3 m Lišta k uchycení deskového materiálu 5 mm, oboustranné uchycení mimo střed trubky Délka: 3 m Boční vedení Hmotnost: 0,42 kg/m Délka: 4 m Boční vedení pro sérii 35 Hmotnost: 0,85 kg/m Délka: 4 m RG-40B40 RG-40B AL-RG-40B-L slonová kost šedá slonová kost šedá RG-40B-E * ELF černá * Plastová verze bude výhledově od 3.Q/2013 nahrazena hliníkovou verzí. NOVÉ Boční vedení pro sérii 40 Boční vedení pro sérii 40 Hmotnost: 1,26 kg/m Délka: 4 m Hmotnost: 0,97 kg/m Délka: 4 m Změny barev a technických detailů vyhrazeny. Boční vedení se dodávají bez válečkových tratí.

71 76 VÁLEČKOVÉ TRATĚ Při objednávání prosím uveďte požadovanou délku. Kratší rozměry na poptávku. RG-40C RG-40D RG-40E RG-40A slonová kost slonová kost slonová kost slonová kost šedá šedá šedá šedá RG-40C-E RG-40A-E ELF ELF černá černá Boční vedení pro sérii 40 Boční vedení pro sérii 40 Boční vedení pro sérii 40 Boční vedení pro sérii 40 Hmotnost: 0,67 kg/m Délka: 4 m Hmotnost: 0,56 kg/m Délka: 3 m Hmotnost: 0,86 kg/m Délka: 3 m Hmotnost: 0,52 kg/m Délka: 3 m, 4 m Z-1630 Úhlový profil L, pozinkovaný AL-RG-60B 30 x 30 mm Hliník přírodní Délka: 1,8 m Boční vedení pro sérii 60 (pravděpodobně k dostání od 3. čtvrtletí 2013) AL-RG-40B AL-RG-35B AL-SG-28A AL-SG-28A-12 Hliník přírodní Hliník přírodní Hliník přírodní Hliník přírodní Boční vedení pro sérii 40 Hmotnost: 1,94 kg/m Délka: 6 m Boční vedení pro sérii 35 (pravděpodobně k dostání od 3. čtvrtletí 2013) Boční vedení Hmotnost: 0,79 kg/m Délka: 6 m Boční vedení se zvýšenou přepážkou Hmotnost: 0,89 kg/m Délka: 6 m Poznámka: Hliníková a plastová verze jsou rozměrově odlišné. Změny barev a technických detailů vyhrazeny. Boční vedení se dodávají bez válečkových tratí.

72 VÁLEČKOVÉ TRATĚ 77 Příslušenství válečkových tratí EWS-... GAP-35 Napojení válečkových tratí Hmotnost: 15 g Množství/balení: 300 NOVÉ GAP-40 Napojení válečkových tratí Hmotnost: 34 g Množství/balení: 150 Brzda válečkové trati k nacvaknutí pro válečkové tratě Hm. Množství/balení EWS-A GP-4036A/B 56 g 240 EWS-B GP-4050C 41 g 300 EWS-C GP-8550B 136 g 70 EWS-D GP-4050D 61 g 160 EWS-E GP-3533B 36 g 320 EWS-F GP-6033B/HA 36 g 170 EWS-H GP-7040B, GP-8540L 130 g 120 EWS-J GP-6016S 78 g 250 NOVÉ PRC-... WR-... Záslepky válečkových tratí Barva pro válečkové tratě Hm. Množství/ balení Výška v mm PRC-35-BK GP-3533B 5 g Ocelový kluzný drát na trubku Ø 28 mm A Hm. Množství/balení WR mm 182 g 25 WR mm 230 g 80 WR mm 271 g 30 A PRC-40A-G PRC-40A-BK GP-40 5 g (hliníkové tělo) GP-40 (ocelové tělo) 5 g PRC-60A-G UR g PRC-60-BK GP-60 9 g PRC-70A-G GP-70 8 g PRC-85A-G GP g ,5

73 Trubka je kulatá. Pro pracovní plochy, odkládací plochy, přepážky, zakrytování máme také Desky Viz také: DĚROVANÉ DESKY BEESAVE S trubkovým systémem od G.S ACE nejsou Vašim nápadům kladeny téměř žádné meze a deskové prvky navíc ještě Váš prostor rozšíří. Na děrované desky umístíte nářadí a malé plastové krabičky. Lehké komůrkové desky se hodí jako protiprachové a maskovací prvky. A jak můžete na pracovní desce dále stavět, ukazuje systém Ergonomic od strany 94. Komůrkové desky Komůrkové desky z PP, jako náhrada za plechové nebo dřevěné desky s malým zatížením šedá provedení ELF: černá Tloušťka Hmotnost ELF Rozměry F mm g/m 2 (na poptávku) F g/m 2 ano (na poptávku) F mm g/m 2 ano (na poptávku) F g/m 2 (na poptávku) Příslušenství Další desky BEESave s SSI0516 Šrouby pro desky 5mm (strana 49) SSI0520 Šrouby pro desky 10mm (strana 49) MS05 Matice M5 (alternativně použijte M6) (strana 49) USG05 Krycí podložka M5 (strana 49) GA-15S Spojka k upevnění desky (strana 29) GA-16S Spojka k upevnění desky (strana 29) SG-01 Lišta k uchycení deskového materiálu (strana 75)

74 DESK Y 79 KS0912 Krytka hrany pro komůrkové desky 10 mm, pružná, černé PVC, svěrací rozsah 9 12 mm Uveďte prosím požadovanou délku. FRM Gumová jemně rýhovaná rohož, 2,5 mm silná; standardní rozměr 1 m široký, zvláštní rozměr na poptávku Uveďte prosím požadovanou délku. NOVÉ NOVÉ Desky na stoly Pro Vaše trubkové konstrukce Vám nabízíme pracovní desky z vysoce kvalitních materiálů, částečně v provedení ELF, přiříznuté na míru a s vhodně opracovanými hranami. Standardně máte na výběr mezi: ME... Dřevotřísková deska s jednoduchou vrstvou melaminové pryskyřice, RAL 7035 světle šedá, tloušťka: 8, 13, 19 a 25 mm RS... Dřevotřísková deska s vysoce kvalitním laminátovým povrchem, RAL 7035 světle šedá, tloušťka: 26,3 mm MP... Buková multiplexová deska (deska pracovního stolu), tloušťka: 25 mm RS... SC... ES... MP... NB... SC... Elektricky vodivá deska ELF, pod. RAL 7035 světle šedá. 26,6 mm, v provedení ME i v 19 mm NB... Deska s povrchem ze syntetického kaučuku, tloušťka: 31 mm ES... Deska stolu opláštěná ušlechtilou ocelí, tloušťka: 28 mm RG... Polyethylénová deska z černého regenerátu, hmotnost cca 0,95 g/m 3, tloušťka: 10 mm SD... Překližková deska bříza, z jedné strany drsná, druhá strana hladká, tloušťka: 12 mm a 18 mm Příslušenství GA-15S Spojka k upevnění desky (strana 32) GA-16S Spojka k upevnění desky (strana 32) CM-A Uchycení desky, roh (strana 32) GA-104 Připojení na rovné plochy (strana 37) PC-B Příchytka trubky, jednoduše fixovaná (strana 53) PC-C Příchytka trubky, dvojnásobně fixovaná (strana 53) AD-SM Připevnění k podlaze (strana 52) Šroub Panhead typ 801 pozinkovaná SSPP4520 4,5 x 20 pro desky 19 mm SSPP4525 4,5 x 25 pro desky 26 mm Krycí podložka DIN 9021 pozinkovaná Další barvy, tloušťky a rozměry na poptávku. USG05 pro M5

75 Pohyblivé, stabilní, výškově stavitelné... Pro každý úkol existují vhodná pojezdová kola a stavěcí nožky P OJEZDOVÁ KOL A STAVĚCÍ NOŽKY N ASTAVENÍ VÝŠKY P OJEZDOVÁ KOL A Klíč značení sortimentu pojezdových kol A P L - E - TP - R - 0 Pojezdové kolo Blickle Druh montáže Velikost desky Ø kola Provedení pojezdového kola Vidlice kola Běhoun Druh ložiska Standardní/ zvláštní Druh montáže: P deska R hřbetní otvor G závitový čep Velikost desky Hřbetní otvor Závit: 01 velikost desky 1 (100 x 85) 03 velikost desky 3 (140 x 110) 25 velikost desky 25 (90 x 66) 10 závit M10 11 Ø hřbetního otvoru 11 mm 12 závit M12 13 Ø zadního otvoru 13 mm Provedení pojezdového kola: LB otočné kolo s s brzdou L otočné kolo bez brzdy B pevné kolo Těleso: E vidlice kola z ocelového plechu (lehké provedení) M vidlice kola z ocelového plechu (středně těžké provedení) K vidlice kola z ocelového plechu (těžké provedení) H vidlice kola z ocelového plechu (provedení pro velké zatížení) A vidlice kola přístrojů (zadní otvor/deska) W plastová vidlice kola Běhoun: SVG standardní plná guma HVG plná guma TG termoplastická guma EVGP/EVGA elastická plná guma EXPU polyurethan žlutý TAPU termoplastický PU PA polyamid 6 PAS polyamid 6 černý PAH polyamid 6 vysoké zatížení TOPU termoplastický PU EBPU polyurethan modrý PUSO polyurethan zelený Druh ložiska: R válečkové ložisko G kluzné ložisko K kuličkové ložisko Standardní/zvláštní: O (standardní) elektricky nevodivé E elektricky vodivé SG bezestopé šedé FS ochrana proti najetí na nohu EXPA připevnění pomocí expandéru RI blokování směru

76 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y 81 Doporučení k výběru pojezdových kol Jako pomůcku pro výběr vhodného pojezdového kola zde naleznete některá výběrová kritéria, resp. důležité limity pro orientaci. Oblast použití Zatížení/pojezdové kolo Ruční vedení do 4 km/h Přívěs do 10 km/h Pojezdové kolo Připevnění < 60 kg hřbetní otvor AR ocelová vložka < 60 kg závitový čep AG ocelová vložka < 100 kg deska AP CM-200 < 150 kg deska AP MCP-B-L/R < 300 kg deska AP MC-PB velmi vhodné podmíněně vhodné nevhodné Výběr vhodného běhounů pojezdového kola Přehled srovnání jednotlivých běhounů* a jejich vlastností: Druh běhounu kola Vhodný pro tvrdé podlahy Vhodný pro měkké podlahy Vhodný pro vysoké zatížení Vytváření hluku Valivý odpor Nosnost v kg Tvrdost Plná guma (SVG) Shore A Plná guma (HVG) Shore A Termoplastická guma (TP) Elastická plná guma (EVGP) Elastická plná guma (EVGA) Termoplastický PU (TOPU) Termoplastický PU (TAPU) Polyurethan žlutý (EXPU) Polyurethan modrý (EBPU) Polyurethan zelený (PUSO) Polyamid vysoké zatížení (PAH) Polyamid černý (PAS) Shore A Shore A Shore A Shore A Shore A Shore A Shore A Shore A Shore D Shore D Polyamid (PA) Shore D znamenitě velmi dobře dobře uspokojivě dostatečně nedostatečně *Informace o povrchu lze zjistit v celkovém přehledu běhounů.

77 82 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y Výběr vhodného druhu ložisek Kluzná ložiska (G) Jednoduchý, cenově příznivý, odolný a v obvyklém případě bezúdržbový druh ložisek. Vhodná pro přístroje a dopravní zařízení, nepojíždí-li se příliš často nebo pojíždí-li se nízkými rychlostmi. Válečková ložiska (R) Robustní, odolné ložisko s velmi nízkým valivým odporem, osvědčila se především u transportních vozíků. Při montáži se mažou dlouhodobým tukem, poté obvykle bezúdržbová. Kuličková ložiska (K) Splňují nejvyšší nároky na nosnost, vlastnosti chodu (i při vyšších rychlostech) a odolnost. Přehled běhounů kol Pojezdová kola s elastickými plnopryžovými obručemi (EVGA) nízký valivý odpor, kvalita lehkého chodu, barva černá. Běhouny navulkanizované, disk kola z hliníkového tlakového odlitku. Pojezdová kola s elastickými plnopryžovými obručemi (EVGP) Nízký valivý odpor, kvalita lehkého chodu, barva černá. Běhouny navulkanizované, disk kola z vysoce kvalitního nelámavého polyamidu 6. Pojezdová kola se standardními plnopryžovými obručemi (SVG) ze standardní plné gumy, velmi vysoký jízdní komfort, tichý chod, velmi šetrná vůči podlaze, barva černá, odpovídající PAK. Disky: Lisované z ocelového plechu, galvanicky pozinkované, modře pasivované, bez Cr6. Tvrdost povrchu: 65 Shore A Tepelná odolnost: 25 C až +80 C krátkodobě až +100 C Valivý odpor: velmi dobrý Jízdní hluk: velmi dobrý Šetrnost vůči podlaze: velmi dobrá Tvrdost povrchu: 65 Shore A Tepelná odolnost: 25 C až +80 C krátkodobě až +100 C Valivý odpor: velmi dobrý Jízdní hluk: velmi dobrý Šetrnost vůči podlaze: velmi dobrá Tvrdost povrchu: Tepelná odolnost: Valivý odpor: Jízdní hluk: Šetrnost vůči podlaze: 80 Shore A 25 C až +80 C uspokojivý velmi dobrý velmi dobrá Pojezdová kola s termoplastickým gumovým běhounem kola (TG) z vysoce kvalitního termoplastického pryžového elastomeru, vysoký jízdní komfort, tichý chod, nízký valivý odpor a odpor při otáčení, šetrná vůči podlaze, barva šedá, beze stop, pevné spojení s diskem kola. z polypropylenu, barva stříbřitě šedá Pojezdová kola s plnopryžovými obručemi (HVG) z vysoce kvalitní plné gumy, velmi vysoký jízdní komfort, tichý chod, beze stop, (á). Disky z polyamidu 6, barva černá. Pojezdová kola s polyurethanovým běhounem kola Besthane Soft (EBPU) z vysoce kvalitního reakčně litého polyurethanového elastomeru Blickle Besthane Soft, velmi vysoký jízdní komfort, tichý chod, velmi nízký valivý odpor, vysoká dynamická nosnost, barva modrá, beze stop, bez zbarvení při kontaktu. Disk kola z hliníkového tlakového odlitku. Tvrdost povrchu: Tepelná odolnost: Valivý odpor: Jízdní hluk: Šetrnost vůči podlaze: 85 Shore A 20 C až +60 C velmi dobrý dobrý dobrá Tvrdost povrchu: Tepelná odolnost: Valivý odpor: Jízdní hluk: Šetrnost vůči podlaze: 80 Shore A 20 C až +60 C dobrý velmi dobrý velmi dobrá Tvrdost povrchu: 75 Shore A Tepelná odolnost: 25 C až +70 C krátkodobě až +90 C Valivý odpor: znamenitý Jízdní hluk: velmi dobrý Šetrnost vůči podlaze: velmi dobrá

78 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y 83 Pojezdová kola s polyurethanovým běhounem kola Softhane (PUSO) Blickle Softhane, velmi šetrná vůči podlaze, barva zelená, Disk kola z hliníkového tlakového odlitku. Pojezdová kola s polyurethanovým běhounem kola Extrathane (EXPU) z vysoce kvalitního reakčně litého polyurethanového elastomeru Blickle Extrathane, tichý chod, nízký valivý odpor, šetrná vůči podlaze, velmi odolná vůči otěru, vysoká odolnost proti rozříznutí a dalšímu trhání, barva světle hnědá, beze stop, bez zbarvení při kontaktu. Disk kola hliníkového tlakového odlitku. Pojezdová kola s termoplastickým běhounem kola z PU (TAPU) tichý chod, nízký valivý odpor a odpor při otáčení, barva tmavě šedá, Disk kola z vysoce kvalitního nelámavého polyamidu 6, barva stříbřitě šedá. Tvrdost povrchu: 75 Shore A Tepelná odolnost: 25 C až +70 C krátkodobě až +90 C Valivý odpor: velmi dobrý Jízdní hluk: velmi dobrý Šetrnost vůči podlaze: velmi dobrá Tvrdost povrchu: 92 Shore A Tepelná odolnost: 25 C až +70 C krátkodobě až +90 C Valivý odpor: velmi dobrý Jízdní hluk: dobrý Šetrnost vůči podlaze: dobrá Tvrdost povrchu: 94 Shore A Tepelná odolnost: 25 C až +70 C krátkodobě až +90 C Valivý odpor: velmi dobrý Jízdní hluk: dobrý Šetrnost vůči podlaze: dobrá Pojezdová kola s termoplastickým běhounem kola z PU (TOPU) z vysoce kvalitního termoplastického polyurethanu, beze stop, bez zbarvení při kontaktu, barva tmavě šedá. Disk kola z vysoce kvalitního nelámavého polyamidu 6, barva přírodně bílá. Pojezdová kola s běhounem kola z polyamidu (PA) z vysoce kvalitního nelámavého polyamidu 6, středně těžké provedení, velmi nízký valivý odpor a odpor při otáčení, lehký chod na hladkých podlahách, velmi odolná vůči otěru, barva přírodně bílá. Tvrdost povrchu: 94 Shore A Tepelná odolnost: 25 C až +70 C krátkodobě až +90 C Valivý odpor: velmi dobrý Jízdní hluk: dobrý Šetrnost vůči podlaze: dobrá Tvrdost povrchu: Tepelná odolnost: Valivý odpor: Jízdní hluk: Šetrnost vůči podlaze: 70 Shore D 25 C až +80 C znamenitý uspokojivý uspokojivá

79 84 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y Pojezdová kola s upevňovací deskou Běhoun Nosnost Ø kola Stavební výška Deska [mm] Uložení Otočné kolo Otočné kolo s brzdou Pevné kolo SVG 70 kg 100 mm 125 mm 100 x 85 Válečkové ložisko AP L-E-SVG-R-O AP LB-E-SVG-R-O AP B-E-SVG-R-O SVG 100 kg 125 mm 150 mm 100 x 85 Válečkové ložisko AP L-E-SVG-R-O AP LB-E-SVG-R-O AP B-E-SVG-R-O SVG 135 kg 150 mm 190 mm 140 x 110 Válečkové ložisko AP L-E-SVG-R-O AP LB-E-SVG-R-O AP B-E-SVG-R-O SVG 135 kg 160 mm 195 mm 140 x 110 Válečkové ložisko AP L-E-SVG-R-O AP LB-E-SVG-R-O AP B-E-SVG-R-O SVG 205 kg 200 mm 235 mm 140 x 110 Válečkové ložisko AP L-E-SVG-R-O AP LB-E-SVG-R-O AP B-E-SVG-R-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku), -SG (bezestopá šedá), -E (elektricky vodivé provedení) HVG 110 kg 100 mm 136 mm 90 x 66 Kuličkové ložisko AP L-A-HVG-K-O AP LB-A-HVG-K-O AP B-A-HVG-K-O Možná zvláštní provedení*: -E (elektricky vodivé provedení) TP 110 kg 100 mm 136 mm 90 x 66 Kluzné ložisko AP L-A-TG-G-O AP LB-A-TG-G-O AP B-A-TG-G-O TP 110 kg 100 mm 125 mm 100 x 85 Kluzné ložisko AP L-E-TG-G-O AP LB-E-TG-G-O AP B-E-TG-G-O TP 125 kg 125 mm 150 mm 100 x 85 Kluzné ložisko AP L-E-TG-G-O AP LB-E-TG-G-O AP B-E-TG-G-O Možná zvláštní provedení*: -E (elektricky vodivé provedení) EVGP 200 kg 100 mm 125 mm 100 x 85 Kuličkové ložisko AP L-M-EVGP-K-O AP LB-M-EVGP-K-O AP B-M-EVGP-K-O Válečkové ložisko AP L-M-EVGP-R-O AP LB-M-EVGP-R-O AP B-M-EVGP-R-O EVGP 200 kg 100 mm 130 mm 140 x 110 Kuličkové ložisko AP L-K-EVGP-K-O AP LB-K-EVGP-K-O AP B-K-EVGP-K-O Válečkové ložisko AP L-K-EVGP-R-O AP LB-K-EVGP-R-O AP B-K-EVGP-R-O EVGP 200 kg 125 mm 150 mm 100 x 85 Kuličkové ložisko AP L-M-EVGP-K-O AP LB-M-EVGP-K-O AP B-M-EVGP-K-O Válečkové ložisko AP L-M-EVGP-R-O AP LB-M-EVGP-R-O AP B-M-EVGP-R-O EVGP 250 kg 125 mm 155 mm 140 x 110 Kuličkové ložisko AP L-K-EVGP-K-O AP LB-K-EVGP-K-O AP B-K-EVGP-K-O Válečkové ložisko AP L-K-EVGP-R-O AP LB-K-EVGP-R-O AP B-K-EVGP-R-O EVGP 400 kg 160 mm 195 mm 140 x 110 Kuličkové ložisko AP L-M-EVGP-K-O AP LB-M-EVGP-K-O AP B-M-EVGP-K-O Válečkové ložisko AP L-M-EVGP-R-O AP LB-M-EVGP-R-O AP B-M-EVGP-R-O EVGP 400 kg 200 mm 235 mm 140 x 110 Kuličkové ložisko AP L-M-EVGP-K-O AP LB-M-EVGP-K-O AP B-M-EVGP-K-O Válečkové ložisko AP L-M-EVGP-R-O AP LB-M-EVGP-R-O AP B-M-EVGP-R-O Možná zvláštní provedení*: -FS (ochrana proti najetí na nohu na poptávku), -SG (bezestopá šedá), -E (elektricky vodivé provedení) EVGA 200 kg 100 mm 125 mm 100 x 85 Kuličkové ložisko AP L-M-EVGA-K-O AP LB-M-EVGA-K-O AP B-M-EVGA-K-O EVGA 200 kg 125 mm 150 mm 100 x 85 Kuličkové ložisko AP L-M-EVGA-K-O AP LB-M-EVGA-K-O AP B-M-EVGA-K-O EVGA 400 kg 160 mm 195 mm 140 x 110 Kuličkové ložisko AP L-M-EVGA-K-O AP LB-M-EVGA-K-O AP B-M-EVGA-K-O EVGA 400 kg 160 mm 202 mm 140 x 110 Kuličkové ložisko AP L-H-EVGA-K-O AP LB-H-EVGA-K-O AP B-H-EVGA-K-O EVGA 400 kg 200 mm 235 mm 140 x 110 Kuličkové ložisko AP L-M-EVGA-K-O AP LB-M-EVGA-K-O AP B-M-EVGA-K-O EVGA 500 kg 200 mm 245 mm 140 x 110 Kuličkové ložisko AP L-H-EVGA-K-O AP LB-H-EVGA-K-O AP B-H-EVGA-K-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku), -SG (bezestopá šedá), -E (elektricky vodivé provedení) EXPU 400 kg 160 mm 195 mm 140 x 110 Kuličkové ložisko AP L-M-EXPU-K-O AP LB-M-EXPU-K-O AP B-M-EXPU-K-O EXPU 550 kg 160 mm 202 mm 140 x 110 Kuličkové ložisko AP L-H-EXPU-K-O AP LB-H-EXPU-K-O AP B-H-EXPU-K-O EXPU 400 kg 200 mm 235 mm 140 x 110 Kuličkové ložisko AP L-M-EXPU-K-O AP LB-M-EXPU-K-O AP B-M-EXPU-K-O EXPU 800 kg 200 mm 245 mm 140 x 110 Kuličkové ložisko AP L-H-EXPU-K-O AP LB-H-EXPU-K-O AP B-H-EXPU-K-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku), -SG (bezestopá šedá) TAPU 150 kg 80 mm 102 mm 100 x 85 Kluzné ložisko AP L-E-TAPU-G-O AP LB-E-TAPU-G-O AP B-E-TAPU-G-O TAPU 150 kg 100 mm 125 mm 100 x 85 Kluzné ložisko AP L-E-TAPU-G-O AP LB-E-TAPU-G-O AP B-E-TAPU-G-O TAPU 150 kg 100 mm 125 mm 100 x 85 Kuličkové ložisko AP L-E-TAPU-K-O AP LB-E-TAPU-K-O AP B-E-TAPU-K-O TAPU 150 kg 125 mm 150 mm 100 x 85 Kluzné ložisko AP L-E-TAPU-G-O AP LB-E-TAPU-G-O AP B-E-TAPU-G-O TAPU 150 kg 125 mm 150 mm 100 x 85 Kuličkové ložisko AP L-E-TAPU-K-O AP LB-E-TAPU-K-O AP B-E-TAPU-K-O TAPU 300 kg 160 mm 195 mm 140 x 110 Kuličkové ložisko AP L-E-TAPU-K-O AP LB-E-TAPU-K-O AP B-E-TAPU-K-O TAPU 300 kg 200 mm 235 mm 140 x 110 Kuličkové ložisko AP L-E-TAPU-K-O AP LB-E-TAPU-K-O AP B-E-TAPU-K-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku), -SG (bezestopá šedá), -E (elektricky vodivé provedení)

80 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y 85 Běhoun Nosnost Ø kola Konstrukční výška Deska [mm] Ložisko Otočné kolo Otočné kolo s brzdou Pevné kolo TOPU 350 kg 125 mm 155 mm 100 x 85 Kluzné ložisko AP L-K-TOPU-G-O AP LB-K-TOPU-G-O AP B-K-TOPU-G-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku) PA 150 kg 100 mm 125 mm 100 x 85 Kluzné ložisko AP L-E-PA-G-O AP LB-E-PA-G-O AP B-E-PA-G-O PA 150 kg 100 mm 125 mm 100 x 85 Válečkové ložisko AP L-E-PA-R-O AP LB-E-PA-R-O AP B-E-PA-R-O PA 280 kg 100 mm 130 mm 140 x 110 Kluzné ložisko AP L-K-PA-G-O AP LB-K-PA-G-O AP B-K-PA-G-O PA 280 kg 100 mm 130 mm 140 x 110 Válečkové ložisko AP L-K-PA-R-O AP LB-K-PA-R-O AP B-K-PA-R-O PA 150 kg 125 mm 150 mm 100 x 85 Kluzné ložisko AP L-E-PA-G-O AP LB-E-PA-G-O AP B-E-PA-G-O PA 150 kg 125 mm 150 mm 100 x 85 Válečkové ložisko AP L-E-PA-R-O AP LB-E-PA-R-O AP B-E-PA-R-O PA 300 kg 125 mm 130 mm 140 x 110 Kluzné ložisko AP L-K-PA-G-O AP LB-K-PA-G-O AP B-K-PA-G-O PA 300 kg 125 mm 130 mm 140 x 110 Válečkové ložisko AP L-K-PA-R-O AP LB-K-PA-R-O AP B-K-PA-R-O PA 400 kg 160 mm 195 mm 140 x 110 Válečkové ložisko AP L-M-PA-R-O AP LB-M-PA-R-O AP B-M-PA-R-O PA 400 kg 160 mm 195 mm 140 x 110 Kuličkové ložisko AP L-M-PA-K-O AP LB-M-PA-K-O AP B-M-PA-K-O PA 450 kg 160 mm 202 mm 140 x 110 Kuličkové ložisko AP L-H-PA-K-O AP LB-H-PA-K-O AP B-H-PA-K-O PA 400 kg 200 mm 235 mm 140 x 110 Válečkové ložisko AP L-M-PA-R-O AP LB-M-PA-R-O AP B-M-PA-R-O PA 400 kg 200 mm 235 mm 140 x 110 Kuličkové ložisko AP L-M-PA-K-O AP LB-M-PA-K-O AP B-M-PA-K-O PA 600 kg 200 mm 245 mm 140 x 110 Kuličkové ložisko AP L-H-PA-K-O AP LB-H-PA-K-O AP B-H-PA-K-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku), -E (elektricky vodivé provedení) PAH 350 kg 100 mm 130 mm 100 x 85 Kluzné ložisko AP L-K-PAH-G-O AP LB-K-PAH-G-O AP B-K-PAH-G-O PAH 350 kg 125 mm 155 mm 100 x 85 Kluzné ložisko AP L-K-PAH-G-O AP LB-K-PAH-G-O AP B-K-PAH-G-O PAH 350 kg 125 mm 155 mm 100 x 85 Kuličkové ložisko AP L-K-PAH-K-O AP LB-K-PAH-K-O AP B-K-PAH-K-O PAH 350 kg 125 mm 155 mm 140 x 110 Kuličkové ložisko AP L-K-PAH-K-O AP LB-K-PAH-K-O AP B-K-PAH-K-O Možná zvláštní provedení*: -RI (blokování směru možné pouze pro otočné kolo bez brzdy), -FS (ochrana proti najetí na nohu na poptávku) Možná zvláštní provedení -E -SG -FS -EXPA -RI Zkratka Význam elektricky vodivé provedení bezestopé šedé ochrana proti najetí na nohu připevnění přes expandér blokování směru * Má-li být dodáno pojezdové kolo se zvláštním provedením, odpadá nula na konci a doplní se příslušnou zkratkou. Další zvláštní volitelné doplňky se rovněž doplní.

81 86 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y Pojezdová kola s hřbetním otvorem Omezená možnost použití při nerovné podlaze Běhoun Nosnost Ø kola Konstrukční výška Ø otvoru Ložisko Hřbetní otvor Hřbetní otvor s brzdou TG 50 kg 50 mm 69 mm 11 mm Kluzné ložisko AR L-A-TG-G-O AR LB-A-TG-G-O TP 75 kg 75 mm 98 mm 11 mm Kluzné ložisko AR L-A-TG-G-O AR LB-A-TG-G-O TP 75 kg 75 mm 98 mm 11 mm Kuličkové ložisko AR L-A-TG-K-O AR LB-A-TG-K-O TP 110 kg 100 mm 133 mm 11 mm Kluzné ložisko AR L-A-TG-G-O AR LB-A-TG-G-O TP 110 kg 100 mm 133 mm 13 mm Kluzné ložisko AR L-A-TG-G-O AR LB-A-TG-G-O TP 110 kg 100 mm 133 mm 13 mm Kuličkové ložisko AR L-A-TG-K-O AR LB-A-TG-K-O TP 110 kg 100 mm 133 mm 11 mm Kuličkové ložisko AR L-A-TG-K-O AR LB-A-TG-K-O TP 120 kg 125 mm 158 mm 13 mm Kluzné ložisko AR L-A-TG-G-O AR LB-A-TG-G-O TP 120 kg 125 mm 158 mm 11 mm Kluzné ložisko AR L-A-TG-G-O AR LB-A-TG-G-O TP 120 kg 125 mm 158 mm 13 mm Kuličkové ložisko AR L-A-TG-K-O AR LB-A-TG-K-O TP 120 kg 125 mm 158 mm 11 mm Kuličkové ložisko AR L-A-TG-K-O AR LB-A-TG-K-O Možná zvláštní provedení*: -EXPA (pro Ø hřbetního otvoru 11 mm, pro kruhovou trubku mm), -E (k dostání pro všechny výše uvedené verze) PAS 75 kg 75 mm 98 mm 11 mm Kluzné ložisko AR L-A-PAS-G-O AR LB-A-PAS-G-O Možná zvláštní provedení*: -EXPA (pro Ø hřbetního otvoru 11 mm, pro kruhovou trubku mm) TAPU 120 kg 80 mm 108 mm 13 mm Kluzné ložisko AR L-A-TAPU-G-O AR LB-A-TAPU-G-O TAPU 120 kg 100 mm 133 mm 13 mm Kuličkové ložisko AR L-A-TAPU-K-O AR LB-A-TAPU-K-O TAPU 120 kg 100 mm 133 mm 11 mm Kuličkové ložisko AR L-A-TAPU-K-O AR LB-A-TAPU-K-O TAPU 120 kg 125 mm 158 mm 13 mm Kuličkové ložisko AR L-A-TAPU-K-O AR LB-A-TAPU-K-O TAPU 120 kg 125 mm 158 mm 11 mm Kuličkové ložisko AR L-A-TAPU-K-O AR LB-A-TAPU-K-O Možná zvláštní provedení*: -EXPA (pro Ø hřbetního otvoru 11 mm, pro kruhovou trubku mm), -E (k dostání pro všechny výše uvedené verze) Pojezdová kola se závitovým čepem Omezená možnost použití při nerovné podlaze Povrch Nosnost Ø kola Konstrukční výška Záv. čep Ložisko Závitový čep Závitový čep s brzdou TG 50 kg 50 mm 69 mm M10x30 Kluzné ložisko AG L-A-TG-G-O AG LB-A-TG-G-O TP 75 kg 75 mm 98 mm M10x30 Kluzné ložisko AG L-A-TG-G-O AG LB-A-TG-G-O TP 110 kg 100 mm 133 mm M12x30 Kluzné ložisko AG L-A-TG-G-O AG LB-A-TG-G-O TP 110 kg 100 mm 133 mm M12x30 Kuličkové ložisko AG L-A-TG-K-O AG LB-A-TG-K-O TP 120 kg 125 mm 158 mm M12x30 Kluzné ložisko AG L-A-TG-G-O AG LB-A-TG-G-O TP 120 kg 125 mm 158 mm M12x30 Kuličkové ložisko AG L-A-TG-K-O AG LB-A-TG-K-O Možná zvláštní provedení*: -E (elektricky vodivé provedení) TAPU 120 kg 100 mm 133 mm M12x30 Kuličkové ložisko AG L-A-TAPU-K-O AG LB-A-TAPU-K-O Kluzné ložisko AG L-A-TAPU-G-O AG LB-A-TAPU-G-O TAPU 120 kg 125 mm 158 mm M12x30 Kuličkové ložisko AG L-A-TAPU-K-O AG LB-A-TAPU-K-O Možná zvláštní provedení*: -E (elektricky vodivé provedení) Kluzné ložisko AG L-A-TAPU-G-O AG LB-A-TAPU-G-O * Má-li být dodáno pojezdové kolo se zvláštním provedením, odpadá nula na konci a doplní se příslušnou zkratkou. Další zvláštní volitelné doplňky se rovněž doplní.

82 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y 87 Ocelové vložky, kovové závitové vložky pro montáž do trubky * vhodné i pro hliníkovou trubku AL 2820 Typ A Závit 1/2" 12N Typ B Závit M12 x 1,75 Typ M10 Závit M10 x 1,5 pro typ trubky Ø trubky Ø A Materiál BC2807A* BC2807B* BS2807M10* trubka D-Coat 28 x 0,7 mm 24,1 mm pozinkovaná ocel BC2810A BC2810B BS2810M10 28 x 1,0 mm 23,5 mm pozinkovaná ocel AC2814B 28 x 1,4 mm 23,0 mm hliník BC2820A BC2820B BS2820M10 28 x 2,0 mm 21,9 mm pozinkovaná ocel BS07A BS07B BS07SM10 trubka Eco, 28 x 0,7 mm 26,3 mm ocel, pozinkovaná BS12A BS12B BS12SM10 trubka SUS 28 x 1,2 mm 25,3 mm ocel, pozinkovaná Ø A Ø Pojezdová kola Low Cost NOVÉ Pojezdová kola s upevňovací deskou Nosnost Ø kola Konstrukční výška Běhoun kola 105 kg 100 mm 129 mm PU 95 x 64 Kuličkové ložisko 220 kg 100 mm 136 mm PU 114 x 102 Válečkové ložisko 250 kg 125 mm 161 mm PU 114 x 102 Válečkové ložisko 150 mm 191 mm PU 114 x 102 Válečkové ložisko Odpružená pojezdová kola s upevňovací deskou Nosnost Ø kola Konstrukční výška Běhoun kola Deska [mm] Uložení ELF Otočné kolo Otočné kolo s brzdou Deska [mm] 360 kg 150 mm 204 mm PU 159 x 114 Kuličkové ložisko Pojezdová kola se závitovým čepem Nosnost Ø kola Konstrukční výška Běhoun kola 40 kg 50 mm 68 mm PP 1/2" x 12N Kluzné ložisko 45 kg 63 mm 95 mm PP 1/2" x 12N Kluzné ložisko Pevné kolo P504S-2 P504S-2B P504R-2 P624S-2 P624S-2B P624R-2 P625S-2 P625S-2B P625R-2 P626S-2 P626S-2B P626R-2 Uložení ELF Otočné kolo Otočné kolo s brzdou Pevné kolo P686S-2 P686R-2 Čep Uložení ELF Otočné kolo Otočné kolo s brzdou T322S-1 T322S-1B T363S-1 T363S-1B ano T363S-E T363S-EB Pevné kolo

83 88 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y Možnosti připevnění Připevňovací sady pro montáž pojezdových kol na kruhovou trubku s Ø 28 mm Sada BSR-CM200 1, 2 BSR-CM100 1 BSR-CM BS-CM100 BS-CM200 BS-CM300 Jednotlivé díly 4x CM-200, 4x SLI0835, 4x US08, 4x MS08 4x CM-100, 2x SA0840, 2x US08, 2x MS08 2x CM-100, 1x CM-300, 2x SA0840, 2x US08, 2x MS08 2x CM-100, 1x SA0830, 1x US08, 1x MS08 2x CM-200, 2x SA0835, 4x US08, 2x MS08 2x CM-300, 1x SA0830, 1x US08, 1x MS08 1 Při použití distančních destiček 4 mm je potřebná jedna z následujících sad: (vždy s připočtením vhodné distanční destičky viz strana 89) BSR-CM200-D4 4x CM-200, 4x SLI0840, 4x US08, 4x MS08 BSR-CM100-D4 4x CM-100, 2x SA0845, 2x US08, 2x MS08 2 Při použití distančních destiček 8 mm je potřebná jedna z následujících sad: (vždy s připočtením vhodné distanční destičky viz strana 89) BSR-CM200-D8 4x CM-200, 4x SLI0845, 4x US08, 4x MS08 Příslušenství pro připevnění Deska 100 x x x 60 Poznámka BSR-CM200 ano ano BSR-CM200-D4 ano pro distanční destičku 4 mm BSR-CM200-D8 ano pro distanční destičku 8 mm BSR-MC125 ano do Ø kola 125 BSR-MC160 ano > Ø kola 125 BSR-MC125-D4 ano do Ø kola distanční destička 4 mm BSR-MC160-D4 ano > Ø kola distanční destička 4 mm další podrobnosti k sadám viz strana 121. Vhodné ocelové vložky pro pojezdová kola se závitovým čepem Stěna trubky Ocelové vložky 0,7 1 1,2 1,4 2,0 BC2807B X trubka D-Coat BC2810B X AC2814B X BC2820B X BS07B X trubka SUS, BS12B X trubka Eco BC2807B X AL2820 Příslušenství pro připevnění pojezdových kol s hřbetním otvorem Šroub Ø otvoru Ocelové vložky SI1030 (M10x30) 11 mm viz tabulka pojezdových SI230 (M12x30) 13 mm kol AG další podrobnosti k sadám viz strana 121.

84 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y 89 Příslušenství CM-100 CM-200 CM-230 CM-300 Uchycení kolečka Hmotnost: 102 g Množství/balení: 150 Uchycení kolečka Hmotnost: 107 g Množství/balení: 120 Uchycení kolečka, varianta 33, nasazené na spojku Hmotnost: 111 g Množství/balení: 100 Uchycení kolečka, nasazené na spojku Hmotnost: 78 g Množství/balení: CM-330 MC-DP4M MCP-DP8M 2x Distanční destička pro pojezdová kola AP- sestávající z 2xMC-DP4M 105 x 90 mm, tloušťka: 8 mm Uchycení kolečka, varianta 33, nasazené na spojku Distanční destička pro pojezdová kola AP- 100 x 85 mm, tloušťka: 4 mm MCP-B-L MCP-C Střední díl Hmotnost: 1270 g Množství/balení: 12 MCP-B-R 104 Sada na vyztužení rohů, levé a pravé provedení Mějte na paměti, že lze namontovat pouze pojezdová kola s upevňovacími deskami do max. 100 x 85 mm. K připevnění trubek lze použít 4x šroub M0610 (strana 55). Připevňovací sady viz s. 88, resp. s. 121: BSR-MC125 Hmotnost: g Množství/balení:

85 Ergonomická práce činí radost! Vždy ve výšce s nastavením výšky Viz také: T RUBKOVÝ SYST ÉM...6 ERG ONOMI C Flexibilní pracovní výška? S tímto jednoduchým, avšak vysoce kvalitním hydraulickým zvedacím systémem nainstalujete s malými náklady plynulé nastavení výšky přesně pro zatížení a zdvih, které potřebujete. Systém se montuje přes pružné hadice, funguje nezávisle na zatížení a zcela synchronně, i při nevyrovnaném rozložení zatížení. Díky malým rozměrům, vysoké nosnosti a tichému pohonu disponuje systém rozhodujícími přednostmi oproti běžným zvedacím systémům. Příklad použití: výškově nastavitelný pracovní stůl

86 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y 91 Pumpy Typ PA: pro ovládání 1 nebo 2 válců, max. nosnost: 300 kg Typ PB: pro ovládání 3 až 10 válců, max. nosnost: kg Typ PA Oba typy jsou k dostání ve variantách pro různé hmotnosti, výšky zdvihu a počty válců (objednací čísla: viz strana 85) Prostorově úsporný tvar a pružná hadicová vedení ponechávají maximální volnost uspořádání pro umístění pump uvnitř konstrukce Pracují tiše, plynule a absolutně synchronně, i při nesymetrickém zatížení Ovládání prostřednictvím ruční kliky (sklopná, alternativně: odnímatelná) nebo elektrického pohonu (viz níže) Těleso pumpy z hliníku, bezbarvě eloxované Typ PB Ruční klika, sklopná Typ PB Typ PA Kabelové dálkové ovládání Memory (standardní) Typ D Elektrické pohony Elektrický pohon typu D disponuje inteligentním řízením, jímž lze uložit 4 polohy. Na kabelovém dálkovém ovládání (délka kabelu 2,50 m, obsažen v balení) se kromě jiného digitálně zobrazuje výška. Napájení je integrované v řídicí jednotce; sledování proudu chrání pohon před přetížením a slouží současně jako ochrana při najíždění systému. Poznámka: Elektrické pohony nejsou vhodné pro trvalý provoz. Po jedné minutě doby chodu potřebuje pohon pauzu cca 20 min (ED 5%). Další příslušenství na poptávku

87 92 POJEZDOVÁ KOLA A STAVĚCÍ NOŽK Y Lineární jednotky Typ LA: vnitřní závit M10 pro regulační nožku Typ LD: šroubové upevnění např. pro desky stolu Typ LH: čtyřhranná nožka s dodatečným vedením Kompaktní, stabilní zdvihací prvky sestávající z pístů a lineárního vedení Těleso z hliníku, bezbarvě eloxované; píst: nerezová ocel, plastové uložení; nejsou potřebná žádná dodatečná vedení Montáž na stavěcí nožku trubkové konstrukce upevňovacími destičkami a příchytkami PC-C (strana 53) Typ LA Typ LD Typ LH Zdvih Délka tělesa LA-1415 LA-1415 ELF LD mm 252 mm LA-1420 LA-1420 ELF LD mm 317 mm LA-1430 LA-1430 ELF LD mm 442 mm LA-1440 LA-1440 ELF LD mm 542 mm LH mm 638 mm Typ LA k připevnění regulační nožky M10 x 25, z nerezové oceli (obj. č ) nebo hliníku (obj. č ) A C Montáž na trubku BeeWaTec zpravidla s upevňovací deskou A. Deska B a úhelník C na poptávku. B 1 Typ LH lze provozovat se stejnými pumpami jako LA/LD; vč. 3 m tlakové hadice a předmontáže Pro nastavení výšky nad 300 mm existují další řešení na poptávku. BS-LA-LD Připevňovací sada Pro lineární jednotku, sestává z: 2x upevňovací deska A, 2x příchytka trubky PC-C, 4x samopojistná matice DIN 985 M5, 4x šroub DIN 7991 M5 x 16, 4x podložka DIN mm Hydraulická hadice D Pumpy a válce jsou spojené hydraulickou hadicí s Ø 4 mm. Maximální délka hadice činí 8 m, minimální poloměr ohybu je 25 mm. A Pumpa C Uveďte prosím při objednávání délku hadice A D (výpočet podle zjednodušeného znázornění vlevo, vždy s připočtením rezervy cm) Předmontáž B Při objednání s předmontáží obdržíte hadici v požadované délce, naplněnou olejem a namontovanou k válci, volný konec je zalisovaný. Namontujte válec na požadované místo a položte hadici až k pumpě, konec vhodně odřízněte a nasaďte na pumpu hotovo. Náhradní díly Hadice (uveďte prosím délku) Šroubový spoj jednotlivý Speciální olej, 250 ml Sada pro opravu
