Západkové uzávěry 435

Transkript

1 Západkové uzávěry 435

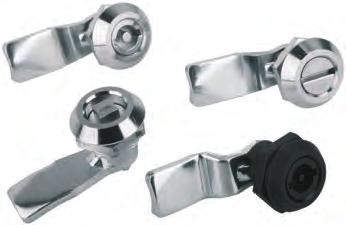

2 K0518 Západkové uzávěry, malé provedení 2,5 13,5 4,5 SW 20 Ø20 max. 5 Ø16,2 14,2 Pouzdro a ovládání ze zinkového odlitku. Pouzdro a ovládání pochromované, při provedení s páčkou potaženo černou práškovou hmotou. Jazýček pozinkovaný. Západkový uzávěr K K X075 Malý západkový uzávěr s odpruženou západkou. Použitelný vpravo nebo vlevo s uzavírací dráhou 90. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. Ovládání Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem. Příslušenství: Nástrčkový klíč K ,5 6 mm Drážka Kolíková rukojeť KIPP Západkové uzávěry, malé provedení Ovládač K mm K Drážka K Kolíková rukojeť KIPP pro západkové uzávěry 436 K X075 7,5 25 K X135 13,5 25 K X195 19,5 25

3 K0520 Západkové uzávěry zamykatelné, malé provedení Ø20 Pouzdro a ovládání ze zinkového odlitku. Klíče niklová mosaz. SW ,5 max. 5 Ø16,2 14,2 13 Pouzdro a ovládání pochromované, jazýček pozinkovaný. Západkový uzávěr K K X105 Malý uzamykatelný západkový uzávěr použitelný vpravo nebo vlevo s uzavírací dráhou 90. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. Tyto uzamykatelné západkové uzávěry se vždy dodávají se 2 klíči. Klíč lze vytáhnout v obou polohách (otevřené a zavřené). Zamykání je provedeno tak, aby každý zámek bylo možné odemknout tím samým klíčem. Západku v požadovaném provedení je nutno objednat zvlášť. Na vyžádání: Zamykání různými klíči. KIPP Západkové uzávěry uzamykatelné, malé provedení Ovládač K Klíč KIPP pro západkové uzávěry K X K X K X K X K X K X

4 K0522 Západkové uzávěry Ø30 (Ø28 Provedení z umělé hmoty) max ,5 6 Pouzdro, ovládání a matice zinkový odlitek nebo umělá hmota P6 GFR 30. Ploché těsnění z pryže. Pouzdro, ovládání a matice pochromované nebo černé. Jazýček pozinkovaný. SW 27 Ø22,2 20,2 Západkové uzávěr K K X045 (Udejte prosím zároveň vzdálenost jazýčku ) Západkový uzávěr s odpruženou západkou. Použitelný vpravo nebo vlevo s uzavírací dráhou 90. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. 19 ntivibrační (kromě provedení z umělé hmoty), zarážka zabraňuje samočinnému otevření. Chráněno proti vodě a prachu podle IP65. Ovládání Západku v požadovaném provedení je nutné objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem. Příslušenství: Nástrčkový klíč K mm 8 mm Drážka 3 mm 5 mm KIPP Západkové uzávěry O-kroužek Pružina Ovládač Zinkový tlakový odlitek Plast K mm K mm K K Drážka K K mm K K mm KIPP pro západkové uzávěry 438 K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,5 35

5 K0524 Bezpečnostní západkové uzávěry 42 18,5 6 27,5 max. 7 Pouzdro, ovládání, matice a klíče ze zinkového odlitku. Ploché těsnění guma. 4 Pouzdro a ovládání pochromované nebo potaženo černou práškovou hmotou. Jazýček pozinkovaný. Klíče pochromované. 30 SW 27 Ø22,2 20,2 Bezpečnostní západkový uzávěr K Jazýček K X045 (Udejte prosím zároveň vzdálenost jazýčku ) Klíč K Bezpečnostní západkový uzávěr s odpruženou západkou. Použitelný vpravo nebo vlevo s uzavírací dráhou 90. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. 19 Chráněno proti vodě a prachu podle IP65. Klíč je nutné objednat zvlášť. Zámek lze otevírat a zavírat pouze specifickým klíčem. Klíč lze vytáhnout pouze v zavřené poloze. Při otevřeném zámku funguje klíč jako klika. Jazýček v požadovaném provedení je nutno objednat zvlášť. Každý jazýček lze kombinovat s každým pouzdrem. Klíč lze vytáhnout v uzamčeném stavu Klíč nelze vytáhnout v odemčeném stavu KIPP Bezpečnostní západkové uzávěry Ovládač chromováno černě komaxitováno Klíč K K Klíč K KIPP pro západkové uzávěry K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,

6 K0525 Západkové uzávěry s rukojetí 50 Pouzdro a matice ze zinkového odlitku. Rukojeť umělá hmota P6 GF 30. Ploché těsnění guma. 18, max. 7 Pouzdro a matice pochromované. Ucpávka černá. Jazýček pozinkovaný. Západkový uzávěr K K X045 (udejte prosím zároveň vzdálenost západky ) 30 SW 27 Ø22,2 20,2 Západkový uzávěr s rukojetí. Použitelná vpravo nebo vlevo s uzavírací dráhou 90. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. Chráněno proti vodě a prachu podle IP65. Uzamykatelné západkové uzávěry se vždy dodávají se 2 klíči. Klíč lze vytáhnout v obou polohách (otevřené a zavřené). Zamykání je provedeno tak, aby každý zámek bylo možné odemknout tím samým klíčem(euro klíč 5333). Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem. 19 KIPP Západkové uzávěry s rukojetí Ovládač K Kolíková rukojeť K Kolíková rukojeť uzamykatelná KIPP pro západkové uzávěry 440 K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,5 35

7 K0526 Západkové uzávěry s rukojetí tvaru T 74 Pouzdro a matice ze zinkového odlitku. Úchytka ve tvaru T umělá hmota P6 GF 30. Ploché těsnění guma. 4 18,5 37,5 10 max. 7 Pouzdro a matice pochromované. Úchytka ve tvaru T černá. Jazýček pozinkovaný. Západkový uzávěr K K X045 (udejte prosím zároveň vzdálenost západky ) Západkové uzávěry s rukojetí tvaru T. Použitelné vpravo nebo vlevo s uzavírací dráhou 90. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. 30 SW 27 Ø22,2 20,2 Chráněno proti vodě a prachu podle IP65. Uzamykatelné západkové uzávěry se vždy dodávají se 2 klíči. Klíč lze vytáhnout v obou polohách (otevřené a zavřené). Zamykání je provedeno tak, aby každý zámek bylo možné odemknout tím samým klíčem(euro klíč 5333). Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem. 19 KIPP Západkové uzávěry s rukojetí tvaru T Ovládač K Rukojeť tvaru T K Rukojeť tvaru T uzamykatelná KIPP pro západkové uzávěry K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,

8 K0527 Západkové uzávěry se stupňovitou západkou Ø32 6 Pouzdro, ovládání, matice a jazýček ze zinkového odlitku. Ploché těsnění guma. S Pouzdro, ovládání, matice a jazýček pochromované. Západkový uzávěr K Západkové uzávěry se stupňovitou západkou se používají převážně u dveří a korpusů, která vyžadují vyšší přítlačný tlak těsnění. ze použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček. Otáčením ovládání doprava lze utahovací dráhu postupně zvýšit až na 9,5 mm při maximálním úhlu otočení ,2 Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. Ø22,2 Chráněno proti vodě a prachu podle IP ,5 Příslušenství: Nástrčkový klíč K0535 Ovládání O-kroužek 7 mm 3 mm 5 mm daptér KIPP Západkové uzávěry se stupňovitou západkou S 7 mm 3 mm 5 mm max. 442 K K K , K K K , K K K , K K K ,

9 K0528 Západkové uzávěry kompresní, s proměnnou dráhou dotažení 2,5 Ø30 M24x1,5 max Západkové uzávěry z oceli. Hvězdicová úchytka DIN 6336 duroplast. Západkové uzávěry pozinkované a modře chromátované. Hvězdicová úchytka černá. Západkový uzávěr kompresní K Obruba retační kolík SW 27 Ø25 2,5 27,5 Kompresní Západkové uzávěry se používají převážně u dveří a korpusů, které vyžadují vyšší přítlačný tlak těsnění. ze použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček. Montáž: V otvoru Ø 25 mm je vytvořen vrub pro aretační kolík. Uzávěr se zasouvá otvorem. Pro přetažení a upevnění matice je nutné, aby západka byla v koncové poloze a uprostřed vybrání. Na vyžádání: Vodotěsné provedení podle IP65. Ovládání Ø63 44 Funkce: Otáčením ovládání doprava se jazýček otočí o 90 do uzavírací polohy. Dalším otáčením se jazýček pomocí závitu přitáhne v axiálním směru, čím dojde ke zvýšení přítlaku. Otevření uzávěru se provádí otáčením doleva. Přitom se západka v koncové poloze tvarově otevře, což i u lepivých těsnění zaručí bezpečné otevření Proměnná dráha utažení činí 7 mm. Rozsah sevření 9-44 mm je pokrytý 7 zahnutými západkami(rozměr ). Dodávka je realizována kompletně smontovaná. 7 mm 3 mm 5 mm Hvězdicová ovládací matice Příslušenství: Nástrčkový klíč K0535 KIPP Západkové uzávěry kompresní s proměnnou dráhou dotažení 7 mm 3 mm 5 mm Hvězdicové kolečko K K K K ,5 K K K K ,5 K K K K K K K K K K K K K K K K ,5 K K K K

10 K0529 Západkové uzávěry kompresní Ø max Pouzdro a ovládání ze zinkového odlitku. Ploché těsnění guma. SW 27 Ø22,2 20,2 Pouzdro a ovládání pochromované. Jazýček pozinkovaný. Kompresní západkový uzávěr K K X320 (udejte prosím zároveň vzdálenost západky ) Kompresní západkové uzávěy se používají převážně u dveří a korpusů, které vyžadují vyšší přítlačný tlak těsnění. ze použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček. 19 Odolné proti vibracím, chráněno proti vodě a prachu podle IP65. Ovládání Západku v požadovaném provedení je nutné objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem. Funkce: Otáčením ovládání doprava se západka otočí o 90 do uzavírací polohy. Dalším otočením o 90 se západka přitáhne v axiálním směru, čím dojde ke zvýšení přítlaku. Dráha utažení činí 6 mm. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. 8 mm 3 mm 5 mm Kolíková rukojeť Příslušenství: Nástrčkový klíč K0535 KIPP Západkové uzávěry kompresní Ovládač K mm K mm K mm K Kolíková rukojeť KIPP pro kompresní otočné závory 444 K X 32/35/38/44 45 K X 32 51

11 K0531 Západkové uzávěry kompresní, s přestavitelnou výškou západky Ø30 max SW Pouzdro a ovládání ze zinkového odlitku. Ploché těsnění guma. 19 Ovládání Ø22, , Pouzdro a ovládání pochromované. Při provedení s páčkou potaženo černou práškovou hmotou. Jazýček pozinkovaný. Západkový uzávěr kompresní K K X590 Kompresní západkové uzávěry se používají převážně u dveří a korpusů, které vyžadují vyšší přítlačný tlak těsnění. ze použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček. Odolné proti vibracím, chráněno proti vodě a prachu podle IP65. Západku v požadovaném provedení je nutné objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem. 8 mm 3 mm 5 mm Kolíková rukojeť Funkce: Otáčením ovládání doprava se západka otočí o 90 do uzavírací polohy. Dalším otočením o 90 se jazýček přitáhne v axiálním směru, čím dojde ke zvýšení přítlaku. Dráha utažení činí 6 mm. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami. Zalomenou západku lze použít pozitivně a negativně. Příslušenství: Nástrčkový klíč K0535 KIPP Západkové uzávěry kompresní s přestavitelnou výškou západky Ovládač K mm K mm K mm K Kolíková rukojeť KIPP Západky pro kompresní západkové uzávěry s přestavitelnou výškou západky K X K X / K X /

12 K0533 Protiprachové víčko 36 Ø30 Ø22,5 Ø33 1,2 20,5 36 9,1 11,8 Umělá hmota termoplast (PU). Černá. K KIPP Protiprachové víčko Protiprachové víčko pro západkové uzávěry s průměrem hlavy max. do 32 mm. Poskytuje zvýšenou ochranu proti prachu a vlhkosti. Při použití protiprachového víčka se zmenší rozměr západkové uzávěry o 1 mm. Hmotnost cca kg K ,005 K0534 Otevírací rukojeť 2, ,8 Umělá hmota termoplast (P). Ø22,3 Černá. 30 K ,3 47 Praktická otevírací rukojeť pro západkové uzávěry s průměrem hlavy max. do 30 mm. Při použití otevírací rukojeti se zmenšuje rozměr západkové uzávěry o 2,5 mm. KIPP Otevírací rukojeť Hmotnost cca kg 446 K ,003

13 K0535 Nástrčkové klíče, pro západkové uzávěry Provedení 50 Provedení B 50 Zinkový odlitek. pochromovaný. K Nástrčkový klíč k ovládání západkové uzávěry D 14 D Provedení C D KIPP Nástrčkové klíče pro západkové uzávěry Provedení Provedení D K mm 3 K mm 5 K B 7 mm 15 K B 8 mm 15 K C 6 mm 11,5 447

14 K0271 retační zarážky 25,2 10,7 vnější závit 12 14,5 8 vnitřní závit D1 Ø5 Pouzdro ze zinkového odlitku, potaženo umělou hmotou. Osa ocel Podložka plast. Pojistný kroužek z pružinové oceli. Zápustný šroub z oceli třídy pevnosti 8.8. D1 35 Pouzdro černé nebo červené. Osa z oceli, modře chromátováno. Pojistný kroužek, zápustný šroub černý. K , ,2 Zarážkový bod každých 90. Profilovou desku adaptéru objednávejte samostatně. ze použít s vnějším a vnitřním závitem. Profilová deska adaptéru SW H B KIPP retační zarážky Barva Provedení D1 K černá Vnitřní závit 40 M6 K červená Vnitřní závit 40 M6 K X10 černá Vnější závit 40 M6 K X10 červená Vnější závit 40 M6 KIPP Profilová deska adaptéru B H SW 448 K
