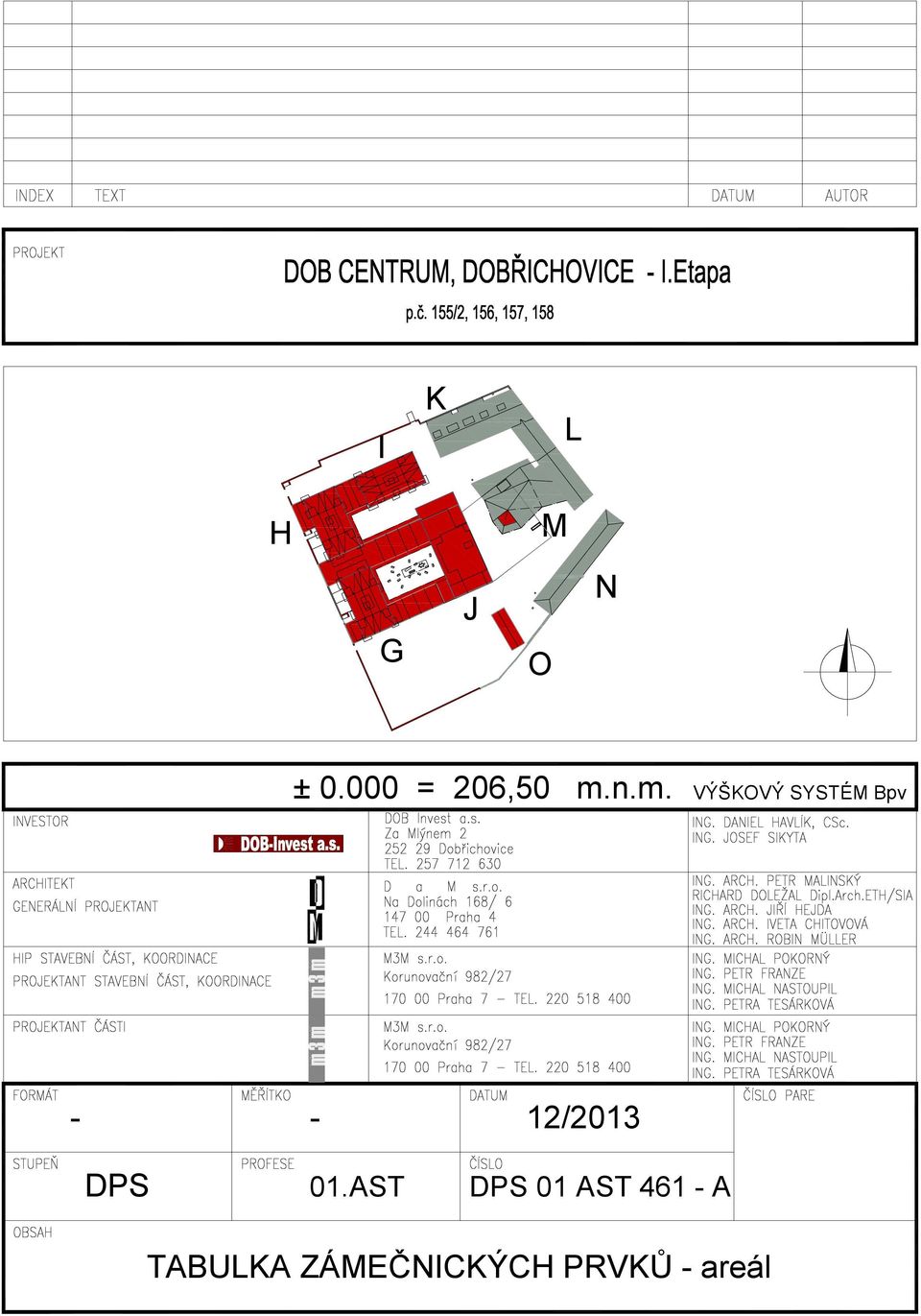

1 I K L H M G J O N ± = 206,50 m.n.m. VÝŠKOVÝ SYSTÉM Bpv /2013 DPS 01.AST DPS 01 AST A TABULKA ZÁMEČNICKÝCH PRVKŮ - areál

2 Z plotová výplň kotevní tyčovina 15/15 pro zazdění Z plotová výplň kotevní tyčovina 15/15 pro zazdění str. 1

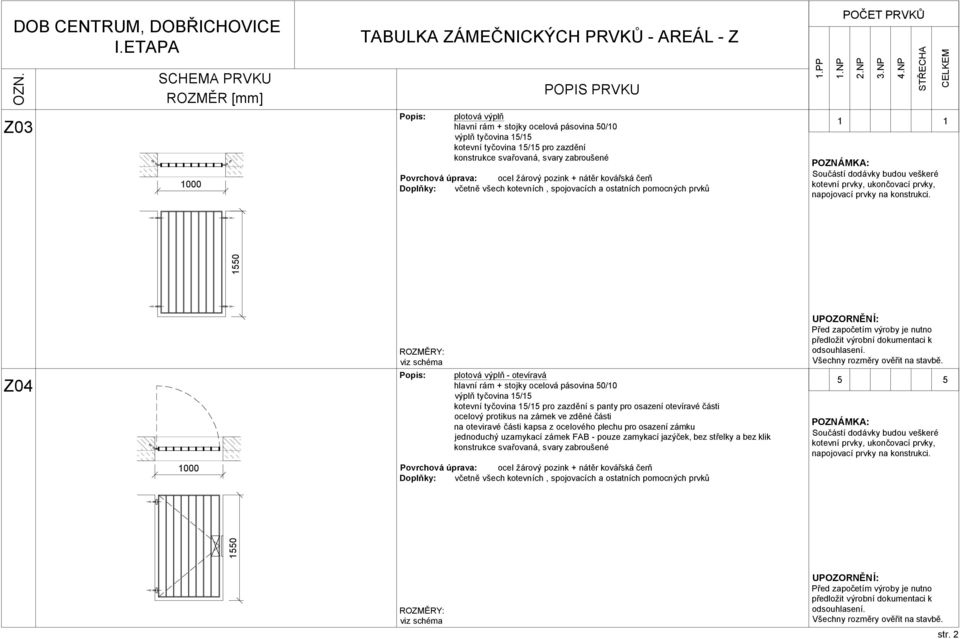

3 Z03 plotová výplň kotevní tyčovina 15/15 pro zazdění Z plotová výplň - otevíravá kotevní tyčovina 15/15 pro zazdění s panty pro osazení otevíravé části ocelový protikus na zámek ve zděné části na oteviravé části kapsa z ocelového plechu pro osazení zámku jednoduchý uzamykací zámek FAB - pouze zamykací jazýček, bez střelky a bez klik str. 2

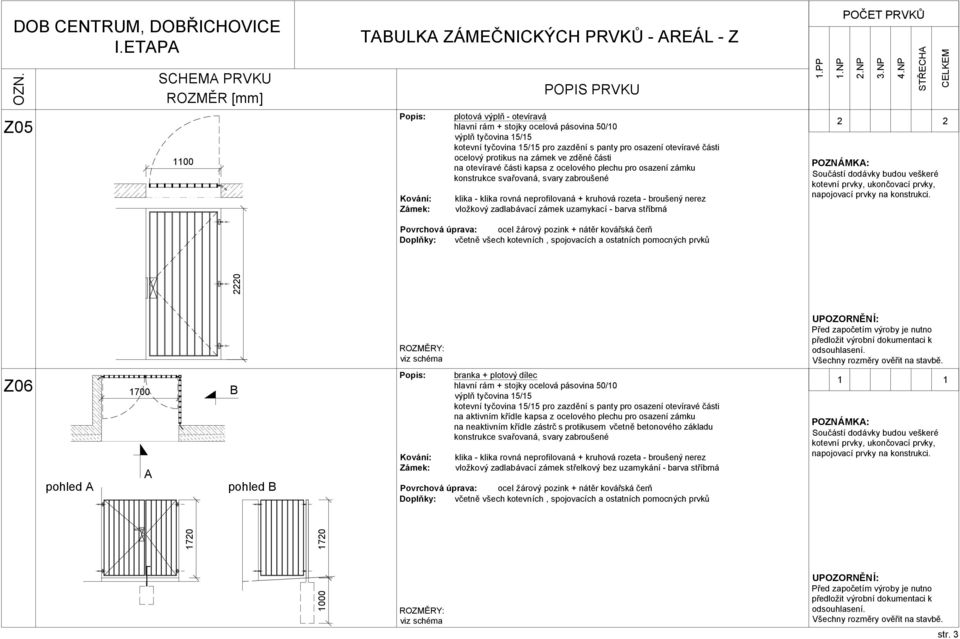

4 Z plotová výplň - otevíravá kotevní tyčovina 15/15 pro zazdění s panty pro osazení otevíravé části ocelový protikus na zámek ve zděné části na otevíravé části kapsa z ocelového plechu pro osazení zámku vložkový zadlabávací zámek uzamykací - barva stříbrná Z06 pohled A 1700 A B pohled B branka + plotový dílec kotevní tyčovina 15/15 pro zazdění s panty pro osazení otevíravé části na aktivním křídle kapsa z ocelového plechu pro osazení zámku na neaktivním křídle zástrč s protikusem včetně betonového základu vložkový zadlabávací zámek střelkový bez uzamykání - barva stříbrná str. 3

5 Z branka kotevní tyčovina 15/15 pro zazdění s panty pro osazení otevíravé části na aktivním křídle kapsa z ocelového plechu pro osazení zámku na neaktivním křídle zástrč s protikusem vložkový zadlabávací zámek střelkový bez uzamykání - barva stříbrná 1800 Z branka + plotový dílec kotevní tyčovina 15/15 pro nakotvení na nosné sloupky nosné sloupky JA 50x50x5 vč. patního púlechu P8 a kotev do betonu, včetně ošetření hydroizolačního prostupu na aktivním křídle kapsa z ocelového plechu pro osazení zámku na neaktivním křídle zástrč s protikusem včetně betonového základu elektromechanický vložkový zadlabávací zámek uzamykací - barva stříbrná str. 4

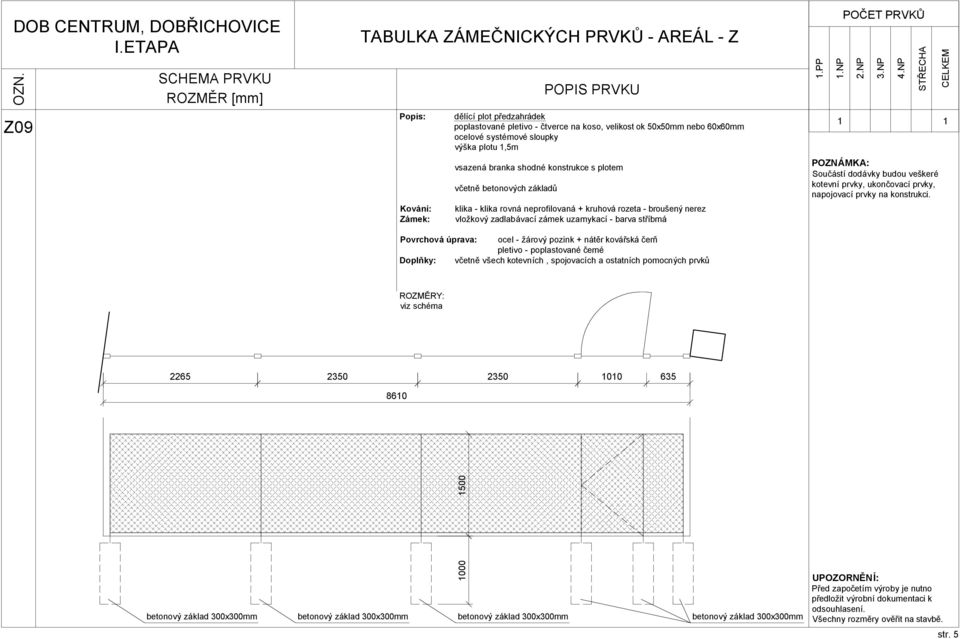

6 Z09 dělící plot předzahrádek poplastované pletivo - čtverce na koso, velikost ok 50x50mm nebo 60x60mm ocelové systémové sloupky výška plotu 1,5m vsazená branka shodné konstrukce s plotem včetně betonových základů vložkový zadlabávací zámek uzamykací - barva stříbrná Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň pletivo - poplastované černé betonový základ 300x300mm betonový základ 300x300mm betonový základ 300x300mm betonový základ 300x300mm str. 5

7 Z10 branka - v oplocení do ulice Za mlýnem kotevní tyčovina 15/15 pro zazdění s panty pro osazení otevíravé části na křídle kapsa z ocelového plechu pro osazení zámku ocelový protikus na zámek ve zděné části na otevíravé části kapsa z ocelového plechu pro osazení zámku vložkový zadlabávací zámek uzamykací - barva stříbrná 2620 Z madlo venkovního schodiště - u branky do ulice Za mlýnem kotevní deska P10-80/120 kotevní pomocí lepených nerezových kotev do betonu M10, šrouby s korunkovými maticemi Povrchová úprava: ocel - nátěr kovářská čerň str. 6

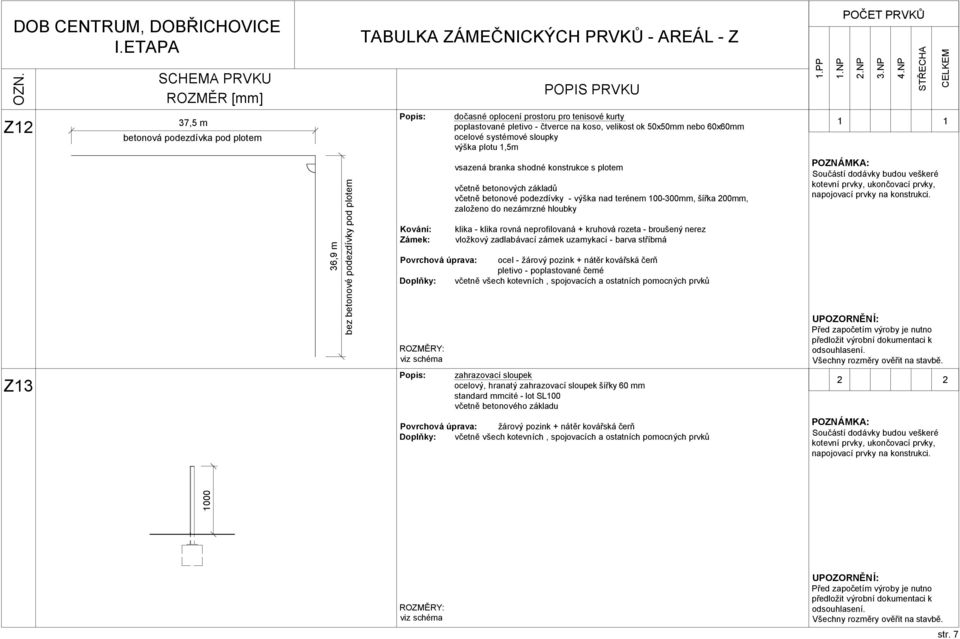

8 Z12 37,5 m betonová podezdívka pod plotem dočasné oplocení prostoru pro tenisové kurty poplastované pletivo - čtverce na koso, velikost ok 50x50mm nebo 60x60mm ocelové systémové sloupky výška plotu 1,5m 36,9 m bez betonové podezdívky pod plotem vsazená branka shodné konstrukce s plotem včetně betonových základů včetně betonové podezdívky - výška nad terénem mm, šířka 200mm, založeno do nezámrzné hloubky vložkový zadlabávací zámek uzamykací - barva stříbrná Povrchová úprava: ocel - žárový pozink + nátěr kovářská čerň pletivo - poplastované černé Z13 zahrazovací sloupek ocelový, hranatý zahrazovací sloupek šířky 60 mm standard mmcité - lot SL100 včetně betonového základu 2 2 Povrchová úprava: žárový pozink + nátěr kovářská čerň str. 7

9 Z14 stávající potrubí-na vlastní podpůrné kci nové potrubí DN200 - vodovod konzoly potrubí (umístění na mostu - propoj vodovodu Dobřichovice-Lety) ocelová konzola - JA 80/80/5 včetně kotevních plechů a kotvení do ŽB kce tvarově upravit dle zaměření na místě Povrchová úprava: žárový pozink Z15 revizní dvířka do fasády - EL + tel. plechová revizní dvířka z ocelového plechu, osazené do betonové stěny pomocí ocelového rámečku z L profilů otevírání na čtyřhran Doplňky: orientační cedulka s popisem dodávka včetně šroubových spojů, kotevních plechů, kotev, pomocných prvků, atd Velikost upravit dle rozměru usazovaných skříní. šířka: mm výška: 700 mm str. 8
