TABULKA ZÁMEČNICKÝCH VÝROBKŮ. Pozn. Veškeré použité obrázky jsou pouze informativní, veškeré rozměry nutno přeměřit na stavbě 1.

Transkript

1 Pozn. Veškeré použité obrázky jsou pouze informativní, veškeré rozměry nutno přeměřit na stavbě 1. Označení Z Typ, popis POJISTNÝ PŘEPAD Rozměr: Atikové a pojistné odvodnění plochých střech, teras a balkónů Chrliče a pojistný přepad s integrovanou PVC manžetou Trubka 110 PVC, délka 900mm Chrlič bude vyveden 300mm před fasádu. Bez vyhřívání. 3. Počet střecha 8 Celkem(KS): 8,0 1. Označení Z Typ, popis 3. Počet STŘEŠNÍ ŽEBŘÍK Rozměr: Žebřík s výstupní plošinou.4500mm - vzdálenost mezi první a poslední příčlí., + výstupní plošina,- VIZ. PŘÍLOHA 1 Materiál: ocel žárově zinkovaná + nátěr, barva šedá - RAL určí architekt stavby Uchycení: Žebříky budou kotveny do nosné konstrukce. Do betonu nebo plynosilikátu. Před provedením se provedou ověřovací sondy v nosné kci. střecha 4 1. Označení Z Typ, popis STOŽÁR PRO B Rozměr: Výška 2,5m nad atikou Stožár pro technické zázemí objektu - Matra, atd. Jednotlivé prvky: Stožár včetně ukončení:ø 152x7, dl 3m, váha 25kg/m, celk: 75kg; Kotevní plechy: P15, 32,4kg/, 1kus, celk: 32,4kg; Stožár bude uchycen na chemické kotvy M20, 8, celk: 2,5 kg; Jednotlivé prvky se uchytí šrouby M12-80mm, celk: 2,5 kg U tvar pro uchycení výložníků, 4, celk: 8kg Na stožáru se umístí lankový systém pro uchycení obsluhy. Stupadla(č.1): 2kg/, 5 celk: 10kg Oko pro uch.(.2): 2,5kg/, 4, celk: 10kg Výložník(.3): 8kg/, 4, celk: 24kg VÁHA CELKEM ZA KUS: 257 kg Celkem(KS): 4,0 3. Počet střecha 1 7s architektonická kancelář s.r.o Stránka 1

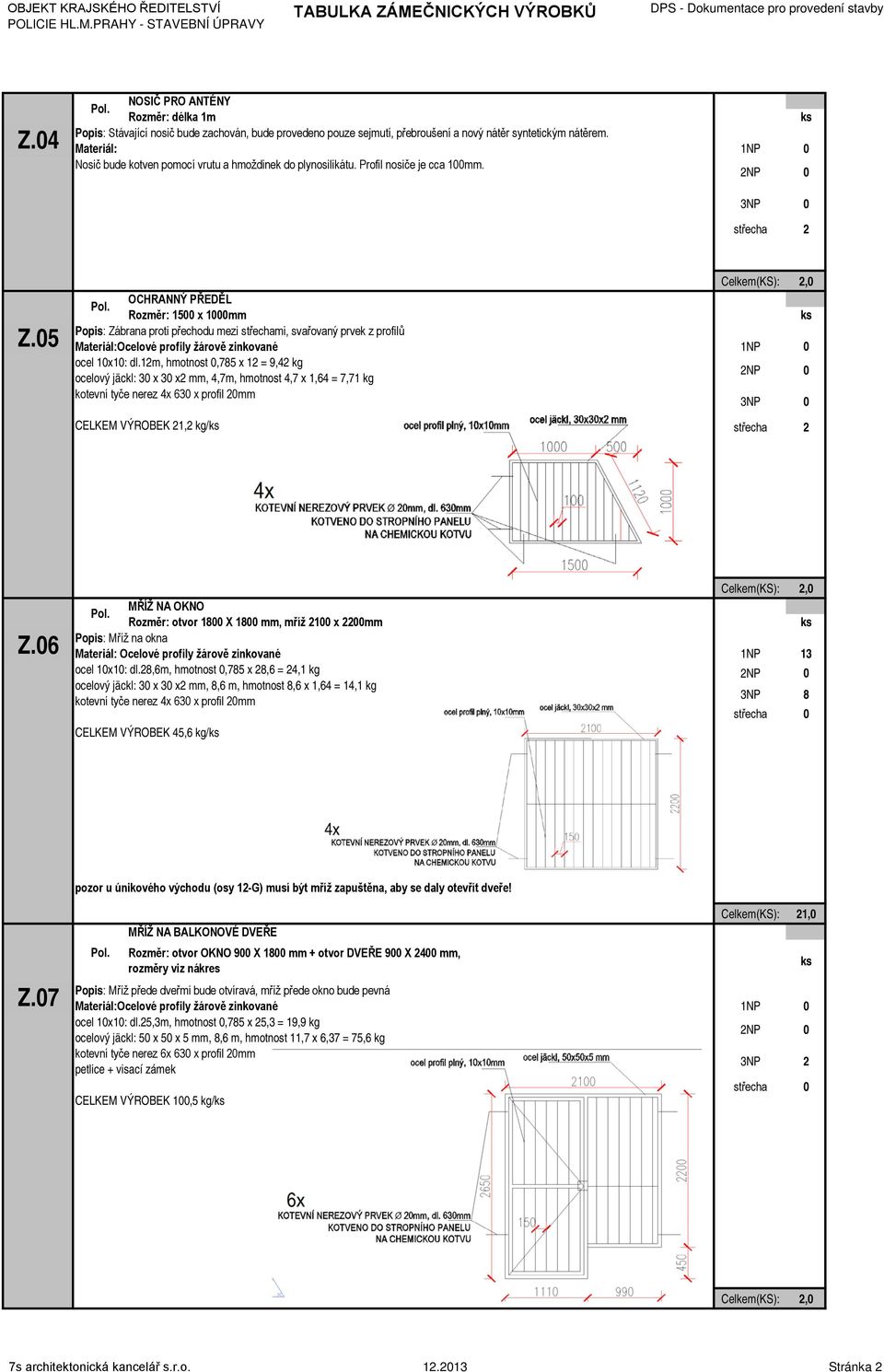

2 Z.04 NOSIČ PRO ANTÉNY Rozměr: délka 1m Stávající nosič bude zachován, bude provedeno pouze sejmutí, přebroušení a nový nátěr syntetickým nátěrem. Materiál: Nosič bude kotven pomocí vrutu a hmoždinek do plynosilikátu. Profil nosiče je cca 100mm. střecha 2 Z.05 OCHRANNÝ PŘEDĚL Rozměr: 1500 x 1000mm Zábrana proti přechodu mezi střechami, svařovaný prvek z profilů Materiál:Ocelové profily žárově zinkované ocel 10x10: dl.12m, hmotnost 0,785 x 12 = 9,42 kg ocelový jäckl: 30 x 30 x2 mm, 4,7m, hmotnost 4,7 x 1,64 = 7,71 kg kotevní tyče nerez 4x 630 x profil 20mm CELKEM VÝROBEK 21,2 kg/ střecha 2 Z.06 MŘÍŽ NA OKNO Rozměr: otvor 1800 X 1800 mm, mříž 2100 x 2200mm Mříž na okna ocel 10x10: dl.28,6m, hmotnost 0,785 x 28,6 = 24,1 kg ocelový jäckl: 30 x 30 x2 mm, 8,6 m, hmotnost 8,6 x 1,64 = 14,1 kg kotevní tyče nerez 4x 630 x profil 20mm CELKEM VÝROBEK 45,6 kg/ 3 3NP 8 Z.07 pozor u únikového východu (osy 12-G) musí být mříž zapuštěna, aby se daly otevřít dveře! MŘÍŽ NA BALKONOVÉ DVEŘE Rozměr: otvor OKNO 900 X 1800 mm + otvor DVEŘE 900 X 2400 mm, rozměry viz nákres Mříž přede dveřmi bude otvíravá, mříž přede okno bude pevná Materiál:Ocelové profily žárově zinkované ocel 10x10: dl.25,3m, hmotnost 0,785 x 25,3 = 19,9 kg ocelový jäckl: 50 x 50 x 5 mm, 8,6 m, hmotnost 11,7 x 6,37 = 75,6 kg kotevní tyče nerez 6x 630 x profil 20mm petlice + visací zámek CELKEM VÝROBEK 100,5 kg/ Celkem(KS): 21,0 3NP 2 7s architektonická kancelář s.r.o Stránka 2

3 Z.08 ZKRÁCENÁ MŘÍŽ NA OKNO Rozměr: otvor 1800 X 1800 mm, rozměr 2100 x 700 mm Mříž na snížená ocel 10x10: dl.10,4m, hmotnost 0,785 x 10,4 = 8,2 kg ocelový jäckl: 30 x 30 x2 mm, 5,8 m, hmotnost 5,8 x 1,64 = 9,6 kg kotevní tyče nerez 4x 630 x profil 20mm CELKEM VÝROBEK 22,8 kg/ 3NP 2 Z.09 Z.10 Z.11 REVIZNÍ DVÍŘKA Rozměr: 630 X 630 mm Stávající revizní dvířka střešní nástavby budou nahrazena novými. Materiál: Ocelové profily - pozink, + nátěr na pozin, barva hnědá plech tl. 1mm na T profil 20 + rám L 30x30x2 mm, pracny + zámek na čtyřhran VZT žaluzie+síť proti hmyzu Rozměr: 400 X 400 mm Stávající VZT budou nahrazeny novými Materiál: Ocelové profily - pozink, + nátěr na pozin, barva hnědá VZT žaluzie+síť proti hmyzu STÁVAJÍCÍ Rozměr: OKNO 500 X 400 mm Stávající VZT budou nahrazeny novými Materiál: Ocelové profily - pozink, + nátěr na pozin, barva hnědá VZT žaluzie+síť proti hmyzu STÁVAJÍCÍ Rozměr: 800 X 400 mm Z.12 Materiál: Ocelové profily - pozink, + nátěr na pozin, barva hnědá Z.13 NOSNÝ PRVEK PARAPETU - DVEŘE NA STŘECHU Rozměr: 900 mm Ocelová konzola (2 na 1 prvek + dřevěná fošna délky 900mm, opatřena ochrannými nátěry proti dřevokaznému hzmyzu a houbám), kotvená k stěně hmoždinkami Materiál: Ocel, žárově zinkováno 1 - KONZOLA, ohýbaný pás L140x100 tl.8mm délky 50mm s výztuhou (2,0kg/) 3NP 3 Celkem(KS): 3,0 3NP 5 Celkem(KS): 5,0 3NP 6 Celkem(KS): 6,0 3NP 2 3NP 5 Celkem(KS): 6,0 7s architektonická kancelář s.r.o Stránka 3

4 Z.14 Z.15 Z.16 Z.17 RENOVACE OCELOVÝCH PRVKŮ - STROJOVNA VÝTAHU Rozměr: Stávající prvky ocelových prvků strojovny výtahu budou očištěny, a znovu natřeny Materiál: 2x syntetický finální nátěr Uvažovaná plocha 15m2 LEMOVÁNÍ ZÁKLADŮV V KOTELNĚ Rozměr: L 60/60/6 lemování plovoucích základů ve 3.NP Materiál: Ocel, žárově zinkováno Běžné metry: 0,95 + 0,6 + 1,07 + 0,5 + 2x 3,43 + 2x 1,15 + 2x 0,65 + 1,5 = 16,08m L profil bude uchycen k podlaze pomocí hmoždinek a vrutů, rovněž bude podlepen silikonovým tmelem OCELOVÝ PRÁH V KOTELNĚ Rozměr: DVEŘE 900mm L 60/60/6 Materiál: Ocel, žárově zinkováno L profil bude uchycen k podlaze na silikonový tmel MŘÍŽ NA OKNO - PŘÍZEMÍ NOVÉ Rozměr: otvor 1800 X 1800 mm, mříž 2100 x 2200mm Mříž na okna ocel 10x10: dl.28,6m, hmotnost 0,785 x 28,6 = 24,1 kg ocelový jäckl: 30 x 30 x2 mm, 8,6 m, hmotnost 8,6 x 1,64 = 14,1 kg kotevní tyče nerez 4x 630 x profil 20mm CELKEM VÝROBEK 45,6 kg/ 3NP 1 3NP 16 Celkem(): 16,1 3NP 1 Celkem(KS): 0,9 1NP 4 Z.18 MŘÍŽ NA OKNO - PŘÍZEMÍ NOVÉ - V ROHU Rozměr: otvor 1800 X 1800 mm, mříž 2100 x 2200mm Mříž na okna, bude kotveno do boku ocel 10x10: dl.28,6m, hmotnost 0,785 x 28,6 = 24,1 kg ocelový jäckl: 30 x 30 x2 mm, 8,6 m, hmotnost 8,6 x 1,64 = 14,1 kg kotevní tyče nerez 4x 630 x profil 20mm CELKEM VÝROBEK 43,6 kg/ Celkem(KS): 4,0 1NP 3 Celkem(KS): 3,0 7s architektonická kancelář s.r.o Stránka 4

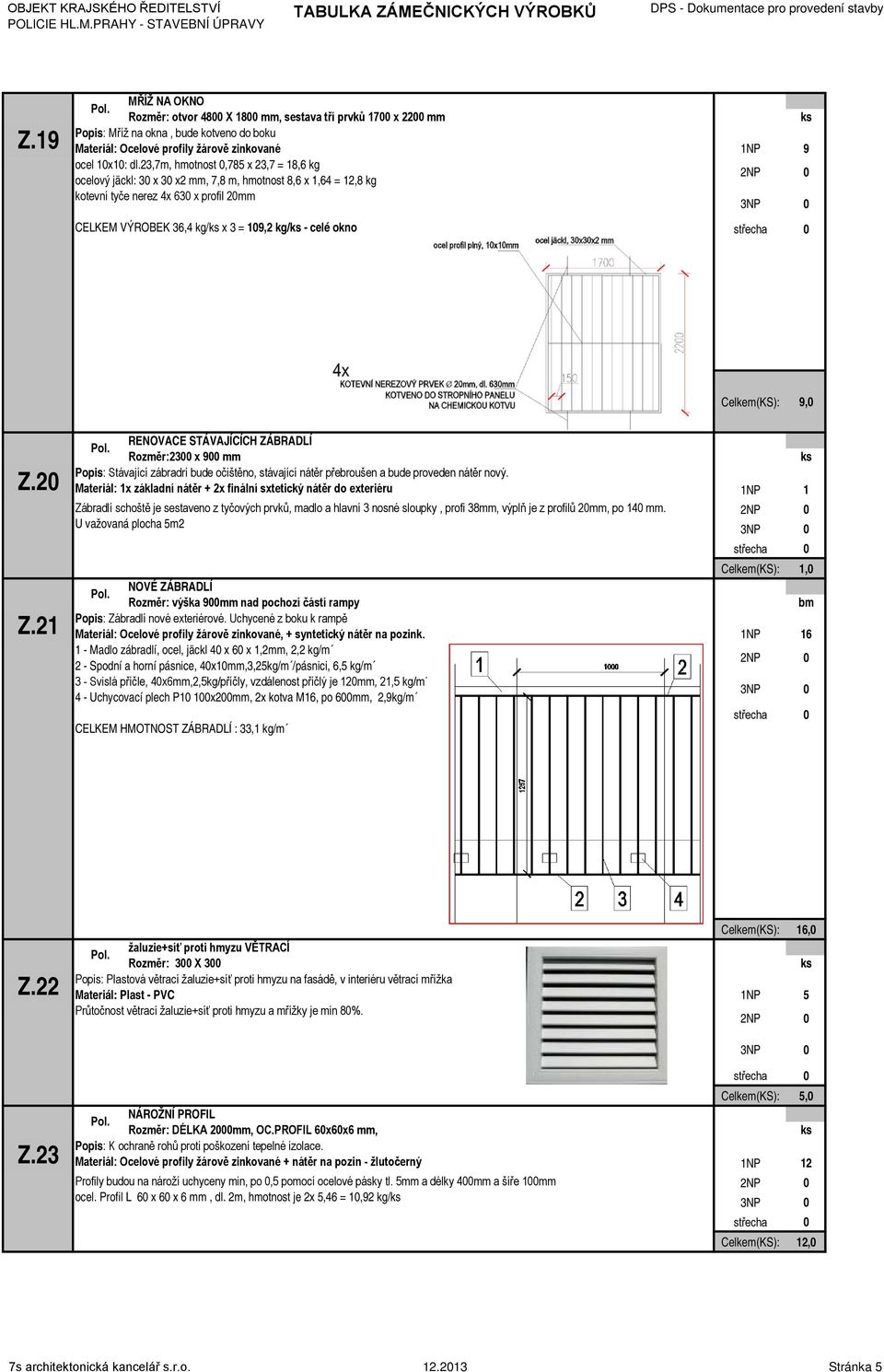

5 Z.19 MŘÍŽ NA OKNO Rozměr: otvor 4800 X 1800 mm, sestava tří prvků 1700 x 2200 mm Mříž na okna, bude kotveno do boku ocel 10x10: dl.23,7m, hmotnost 0,785 x 23,7 = 18,6 kg ocelový jäckl: 30 x 30 x2 mm, 7,8 m, hmotnost 8,6 x 1,64 = 12,8 kg kotevní tyče nerez 4x 630 x profil 20mm CELKEM VÝROBEK 36,4 kg/ x 3 = 109,2 kg/ - celé okno 1NP 9 Celkem(KS): 9,0 Z.20 Z.21 RENOVACE STÁVAJÍCÍCH ZÁBRADLÍ Rozměr:2300 x 900 mm Stávající zábradrí bude očištěno, stávající nátěr přebroušen a bude proveden nátěr nový. Materiál: 1x základní nátěr + 2x finální sxtetický nátěr do exteriéru Zábradlí schoště je sestaveno z tyčových prvků, madlo a hlavní 3 nosné sloupky, profi 38mm, výplň je z profilů 20mm, po 140 mm. U važovaná plocha 5m2 NOVÉ ZÁBRADLÍ Rozměr: výška 900mm nad pochozí částí rampy Zábradlí nové exteriérové. Uchycené z boku k rampě, + syntetický nátěr na pozink. 1 - Madlo zábradlí, ocel, jäckl 40 x 60 x 1,2mm, 2,2 kg/m 2 - Spodní a horní pásnice, 40x10mm,3,25kg/m /pásnici, 6,5 kg/m 3 - Svislá příčle, 40x6mm,2,5kg/příčly, vzdálenost příčlý je 120mm, 21,5 kg/m 4 - Uchycovací plech P10 100x200mm, 2x kotva M16, po 600mm, 2,9kg/m CELKEM HMOTNOST ZÁBRADLÍ : 33,1 kg/m 6 Z.22 Z.23 žaluzie+síť proti hmyzu VĚTRACÍ Rozměr: 300 X 300 Plastová větrací žaluzie+síť proti hmyzu na fasádě, v interiéru větrací mřížka Materiál: Plast - PVC Průtočnost větrací žaluzie+síť proti hmyzu a mřížky je min 80%. NÁROŽNÍ PROFIL Rozměr: DÉLKA 2000mm, OC.PROFIL 60x60x6 mm, K ochraně rohů proti poškození tepelné izolace. + nátěr na pozin - žlutočerný Profily budou na nároží uchyceny min, po 0,5 pomocí ocelové pásky tl. 5mm a délky 400mm a šíře 100mm ocel. Profil L 60 x 60 x 6 mm, dl. 2m, hmotnost je 2x 5,46 = 10,92 kg/ Celkem(KS): 16,0 1NP 5 Celkem(KS): 5,0 2 Celkem(KS): 12,0 7s architektonická kancelář s.r.o Stránka 5

6 Z.24 Z.25 MŘÍŽKY VĚTRACÍ Rozměr: 200 X 200 Plastová větrací žaluzie+síť proti hmyzu na fasádě, v interiéru větrací mřížka Materiál: Plast - PVC Průtočnost větrací žaluzie+síť proti hmyzu a mřížky je min 80%. OCELOVÁ PATKA PRO PŘÍSTŘEŠEK Rozměr: desky 110 x 110 mm, šroubovice délka 250mm, M24 Patka pro uchcení dř.sloupků přístřešku k základovým patkám., Patka na pergoly s přivařenou maticí je vhodná pro kotvení jakékoliv dřevostavby, pokud je již hotová základová betonová deska (zámková dlažba) a jednotlivá kotevní stanoviště mají rozdílné výšky. Určitou výhodou může být pro některé zákazníky také fakt, že díky kotvení trámu na desku a šroubovici je spoj patka - hranol více skryt. 1NP 2 1NP 2 Z.26 ČISTÍCÍ ZÓNA 1. STUPNĚ Rozměr: 1x 900x3900mm, zapuštěná + 1x 1800 x 1500 s náběhovými klíny + 1x 1650 x 1500 s náběhovými klíny + 1x 1500 x 1500 s náběhovými klíny ČISTÍCÍ ZÓNA 1. STUPNĚ: 1- Rohož bude zapuštěna do dlažby/2 - položena na ŽB rampu. Zapuštěný svařovaný rám bude proveden z žárově zinkovaných ocelových L profilů 20x20mm/ po krajích budou nerezové náběhové klíny o výšce 20mm. Materiál rohože je přírodní kaučuk. Materiál: Přírodní kaučuk, nerezový náběhový profil. Provedení rohože dle. přiloženého obrázku. 1NP 4 ČISTÍCÍ ZÓNA 2. STUPNĚ Celkem(KS): 4,0 Rozměr: 1x 1270x3900mm, zapuštěná + 1x 1800 x 3500, zapuštěná + 1x 1700 x 1500, zapuštěná + 1x 1500 x 1500, zapuštěná Z.27 Čistící zóna zapuštěná tl.27mm, povrch textil, uložení v úrovni podlahy v hliníkovém rámu L 20/20/3mm, barva dle výběru architekta, index šíření plamene 0. Základem rohože jsou Al profily šířky 27 mm, které jsou spojeny lankem a odděleny pryžovými mezikroužky, tím je docíleno stáčení rohože pro lepší manipulaci při úklidu. Do Al profilů se zafixují, o textilní pásky. 1NP 4 Celkem(KS): 4,0 7s architektonická kancelář s.r.o Stránka 6

7 Z.28 Z.29 Z.30 Z.31 OCELOVÁ DĚLÍCÍ MŘÍŽ - CELY Rozměr: 1900 x 6780 X 3000 mm, viz PŘÍLOHA č.02 Ocelová dělící mříž (katr) s otevíravými jednokřídlovými dveřmi 800x1970mm - otevírání z cely. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 23 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 300mm ve spojích bude provařeno. Kování mříže: zámek - cylindrická vložka,bezpečnostní třída 4 dle ČSN P ENV 1627, ze strany cely není nic, z druhé strany klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 405m, 1035 kg (2) - 60x80x3 mm, 9,415 kg/m, 159m, 1498 kg (3) - 40x5 mm, 1,57 kg/m, 99,5m, 156,2 kg CELKEM: 2717 kg OCELOVÁ DĚLÍCÍ MŘÍŽ - SKLAD DLOUHÝCH ZBRANÍ Rozměr: viz PŘÍLOHA Č. 03 Ocelová dělící mříž s otevíravými jednokřídlovými dveřmi 800x1970mm. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 10 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 500mm ve spojích bude provařeno. Kování mříže: zámek - cylindrická vložka,bezpečnostní třída 4 dle ČSN P ENV 1627, ze strany cely není nic, z druhé strany klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 119,6m, 295,5 kg (2) - 60x80x3 mm, 9,415 kg/m, 53,9m, 507,5 kg (3) - 40x5 mm, 1,57 kg/m, 17,9m, 28,1 kg CELKEM: 847,1 kg OCELOVÁ DĚLÍCÍ MŘÍŽ - DVEŘE Rozměr: viz PŘÍLOHA Č. 04 Ocelová dělící mříž s otevíravými dvoukřídlovými dveřmi x1 970mm. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 8 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 500mm ve spojích bude provařeno. Kování mříže: zámek - cylindrická vložka,příprava pro elektromechanický zámek, kování klika-klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 55 m, 135,9 kg (2) - 60x80x3 mm, 9,415 kg/m, 26,8m, 252,3 kg (3) - 40x5 mm, 1,57 kg/m, 11m,17,3 kg CELKEM: 418,3 kg OCELOVÁ DĚLÍCÍ MŘÍŽ - ARCHIV Rozměr: viz PŘÍLOHA Č. 05 Ocelová dělící mříž s otevíravými jednokřídlovými dveřmi 900x1970mm. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 14 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 500mm ve spojích bude provařeno. Kování mříže: zámek vložkový bezpečnostní,vložka cylindrická bezpečnostní tř.a dle ČSN EN 1300, kování klika-klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 133,3 m, 329,3 kg (2) - 60x80x3 mm, 9,415 kg/m, 46m, 433,1 kg (3) - 40x5 mm, 1,57 kg/m, 25,2m,39,6 kg CELKEM: 824,4 kg 2NP 1 7s architektonická kancelář s.r.o Stránka 7

8 Z.32 Z.33 Z.34 Z.35 OCELOVÁ DĚLÍCÍ MŘÍŽ - DVEŘE DO CHÚC A Rozměr: viz PŘÍLOHA Č. 06 Ocelová dělící mříž s otevíravými jednokřídlovými dveřmi 1100x1970mm. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 7 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 500mm ve spojích bude provařeno. + plech tl.2mm, 1,1x1,5 Kování mříže: zámek - cylindrická vložka,příprava pro elektromechanický zámek, kování klika-klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 26 m, 64,3 kg (2) - 60x80x3 mm, 9,415 kg/m, 22,1 m, 208,1 kg (3) - 40x5 mm, 1,57 kg/m, 2,4m,3,8 kg CELKEM: 322,3 kg OCELOVÁ DĚLÍCÍ MŘÍŽ - KRYCÍ - DVEŘE Rozměr: viz PŘÍLOHA Č. 06 Ocelová dělící mříž - jednokřídlové dveře 1200x2000mm - otevírání do cely. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 3 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 500mm ve spojích bude provařeno. Kování mříže: petlice + visací zámek, kování klika-klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 16 m, 39,6 kg (2) - 60x80x3 mm, 9,415 kg/m, 7,6 m, 71,6 kg (3) - 40x5 mm, 1,57 kg/m, 2,4m,3,8 kg CELKEM: 123 kg OCELOVÁ DĚLÍCÍ MŘÍŽ - spojovací dveře Rozměr: viz PŘÍLOHA Č. 07 Ocelová dělící mříž (katr) s otevíravými jednokřídlovými dveřmi 1100x1970mm. Kotvení: kotvící plech 200 x 200 x 5, pomocí chemických kotev - 2/kotvící plech, celkem 7 kusů Výplň mříže, dveří: Svislá pásová ocel kruhový profil 20mm (1) po 120mm, Vodorovná ocel 40x5 (3) po 500mm ve spojích bude provařeno. Kování mříže: zámek - cylindrická vložka,příprava pro elektromechanický zámek, kování klika-klika. Včetně závěsů, krycích plechů. (1) - Ø20mm, 2,47 kg/m, 35,8 m, 88,5 kg (2) - 60x80x3 mm, 9,415 kg/m, 22,6m, 213 kg (3) - 40x5 mm, 1,57 kg/m, 5,5m,8,7 kg CELKEM: 321,4 kg OCELOVÉ MADLO U RAMPY Rozměr: délka 8 m Madlo uchyceno ke keramickému zdivu pomocí hmoždinek a vrutů 6 x 150, + syntetický nátěr na pozink. Madlo zábradlí, ocel, jäckl 40 x 60 x 1,2mm - dl.8m, 2,2 kg/m + kotvící plech tl.5mm x 60 x 400mm po 0,5m CELKEM HMOTNOST ZÁBRADLÍ : 44,8 kg 2NP 1 Z.36 KRYCÍ SÍŤ STŘEŠNÍHO SVĚTLÍKU - PROTI ODKAPÁVÁNÍ a ODPADÁVÁNÍ Rozměr: 2,1 x 4,2 m Síť slouží jako požární zábrana proti odkapávání a odpadávání částí z polykarbonátového stávajícího světlíku. Bude dodáno včetně všech pomocných a kotvících prvků. 3NP 2 7s architektonická kancelář s.r.o Stránka 8

9 Z.37 Vzduchotěsný poklop 600/900mm Rozměr: 600 x 900mm Vzduchotěsný poklop, o rozměru světlém rozměru 600/900 mm. Poklop je u praven pro provedení pokládky dlažby, nebo jen zalití betonem a pokládku PVC, nebo nátěr. Zatížení do 5 kn/m2. Upevnění krytu na imbus. Materiál: provedení v nerezu Poznámka: Součástí dodávky bude i rám poklopu s kotvícími prvky vč. armovací sítě, těsnění, sadu klíčů, návod k montáži (dodávka jako komplet se všemi doplňky) 3 Z.38 Vzduchotěsný poklop 600/900mm Rozměr: 600 x 900mm Poklop pojezdný pro automobily o zatížení 45 tun. Plynotěsný a vzduchotěsný. Těsnění je odolné vůči účinkům ropných látek a některých chemikálií. Materiál: Litina Poznámka: Součástí dodávky bude i rám poklopu s kotvícími prvky vč. armovací sítě, těsnění, sadu klíčů, návod k montáži (dodávka jako komplet se všemi doplňky) Celkem(KS): 13,0 1NP 7 Z.39 Vzduchotěsný poklop 600/900mm Rozměr: 600 x 600mm Poklop pojezdný pro automobily o zatížení 45 tun. Plynotěsný a vzduchotěsný. Těsnění je odolné vůči účinkům ropných látek a některých chemikálií. Materiál: Litina Poznámka: Součástí dodávky bude i rám poklopu s kotvícími prvky vč. armovací sítě, těsnění, sadu klíčů, návod k montáži (dodávka jako komplet se všemi doplňky) Celkem(KS): 7,0 1NP 4 Z.40 Vzduchotěsný poklop 600/900mm Rozměr: 600 x 1200mm Poklop o rozměru světlém rozměru 600/900 mm. Poklop je u praven pro provedení pokládky dlažby, nebo jen zalití betonem a pokládku PVC, nebo nátěr. Zatížení do 5 kn/m2. Upevnění krytu na imbus. Materiál: provedení v nerezu Poznámka: Součástí dodávky bude i rám poklopu s kotvícími prvky vč. armovací sítě, těsnění, sadu klíčů, návod k montáži (dodávka jako komplet se všemi doplňky) Celkem(KS): 4,0 2NP 20 Z.41 LEMOVÁNÍ RAMPY Rozměr: OC.PROFIL 50x50x5 mm, Lemování rampy proti poškození + nátěr na pozin - černý Profily budou uchyceny min, po 1 pomocí ocelové pásky 30x5mm a délky 200mm ocel. Profil L 50 x 50 x 5 mm, dl. 24,2m, hmotnost je 3,79kg/m, CELKEM 24,2x3,79 = 91,72 kg Celkem(KS): 20,0 1NP 24 Celkem(KS): 24,2 7s architektonická kancelář s.r.o Stránka 9

10 Z.42 REPASE ZÁBRADLÍ STÁVAJÍCÍHO SCHODIŠTĚ Rozměr: OC.PROFIL 50x50x5 mm, Stávající zábradlí schodiště bude zachováno, provede se jeho repase Materiál: 1x základní nátěr + 2x finální nátěr (syntetický ) Stávající ocelové zábradlí je tvořeno z nosných trubek, tyčí ve výplni a pásků. Provede se jeho očištění, zbavení dalších nečistot a přebroušení - následně bude proveden nátěr barva modrá (policejní) Dřevěné madlo bude sejmu a nahrazeno novým o průměru 42mm, dub. Madlo bude nalakováno min. ve 3 vrstvách, transparentním lakem. 1NP 58 Z.43 Z.44 Z.45 Z.46 Celkem(KS): 58,0 LEMOVÁNÍ ZÁKLADŮV V KOTELNĚ Rozměr: L 30/30/3 lemování plovoucích základů ve 3.NP Materiál: Ocel, žárově zinkováno Ocelový profil 30x30x3mm, 1,36 kg/m Běžné metry: 0,95 + 0,6 + 1,07 + 0,5 + 2x 3,43 + 2x 1,15 + 2x 0,65 + 1,5 = 16,08m 3NP 16 L profil bude uchycen k k základu pomocí pásků 30x3mm, dl. 200mm, po cca 1m CELKEM HMOTNOST 26,9 kg Celkem(): 16,1 DILATAČNÍ LIŠTA - STĚNA x STĚNA, OBJEKTOVÁ DILATACE, INTER Rozměr: stěnová dilatace - provedení profilu pro šířku spáry 30mm, typový výrobek, pro SDK, zdivo Materiál: 1NP 55 2NP 29 Celkem(): 83,0 DILATAČNÍ LIŠTA - PODLAHA - OBJEKTOVÁ DILATACE, INTERIÉR, POCHOZÍ Rozměr: podlahová dilatace - provedení profilu pro šířku spáry 30mm, typový výrobek, koutová Materiál: Nerez DILATAČNÍ LIŠTA - PODLAHA, INTERIÉR, POCHOZÍ Rozměr: Hliníkový dilatačníprofil umožňující přejímaní pohybu ve třech směrech. Profil bude určen s ohledem na výšku a typ nášlapné vrstvy podlah Materiál: Nerez 1NP 25 2NP 13 Celkem(): 37,5 1NP 51 2NP 15 Z.47 VODÍCÍ KOLEJNICE - TRAFOSTANICE Rozměr: 2x 100 x 1350 mm Ocelová vodící kolejnice - trafostanice Pro vysunutí trafa z objektu je navržena 2x malá "kolejnice". K plechu 100x5mm délky 1100mmjsou navařeny po obvodu ocelové pruty o profilu 16mm,+ ocelové pásky k zabetonování. HMOTNOST CELKEM: 5,4x2 + 1,58*1,35*2+3 = 18,1kg (pro dva kusy) Celkem(): 66,5 Celkem(): 1,0 7s architektonická kancelář s.r.o Stránka 10

11 Z.48 VÝDEJNÍ STŮL Rozměr: 600 x 1000 mm Sklopný výdejní stůl Materiál: Ocelové profily + 1x základní nátěr,2x finální + krycí dřevěná deska Pro výdej materiálu se zřídí u dveří sklopný výdajový stolek. Bude složen ze svařence z jäcklu 30x30x2 (trojúhelník),, který bude uchycen ke stěně na pianový pant. Na tento svařenec se uchytí dřevěná deska stolu - dub masiv 40mm 600x1100mm, opět přes pianový pant. Na stěněn u druhé strany dveří se umístí dřevěný hrano 80x80mm, dl. 500mm. Dřevo bude upraveno transparentním lakem, min. ve 3 vrstvách. Horní hrana stolu bude ve výšce 1m Uchycení na hmoždinky a vruty. HMOTNOST OCEL CELKEM: 1,634x(0,8+0,6+0,55) = 3,2kg 2NP 1 Z.49 REVIZNÍ DVÍŘKA Rozměr š200 x v200 mm Revizní dvířka do ZDIVA/SDK. Jednokřídlová otočná Materiál: SÁDROKARTON / HLINÍK Poznámka: Rám dvířek je svařen z hliníkových L profilů a opatřen kotvícímy trny do zdiva, výplň dvířek tvoří sádrokartonová deska přišroubovaná do hliníkového rámu šrouby. Do vlhkého prostředí bude osazena vlhkuvzdorná SDk deska. Křídlo dvířek je uloženo v zárubni pomocí dvou hliníkových nýtů. V uzavřené poloze je křídlo drženo dvojčinným automatickým tlačným zámkem-první stlačení uvolní a druhé stlačení zamkne křídlo dveří. Na povrch dvířek možno aplikovat nátěr nebo keramický obklad schodný s okolní okolní stěnou. Celkem(): 1,0 1NP 2NP 67 3NP Z.50 REVIZNÍ DVÍŘKA S POŽÁRNÍ ODOLNOSTÍ EW30 DP3 Rozměr š200 x v200 mm Revizní dvířka do ZDIVA/SDK. Jednokřídlová otočná Materiál: SÁDROKARTON / HLINÍK Poznámka: Rám dvířek je svařen z hliníkových L profilů a opatřen kotvícímy trny do zdiva, výplň dvířek tvoří sádrokartonová deska přišroubovaná do hliníkového rámu šrouby. Do vlhkého prostředí bude osazena vlhkuvzdorná SDk deska. Křídlo dvířek je uloženo v zárubni pomocí dvou hliníkových nýtů. V uzavřené poloze je křídlo drženo dvojčinným automatickým tlačným zámkem-první stlačení uvolní a druhé stlačení zamkne křídlo dveří. Na povrch dvířek možno aplikovat nátěr nebo keramický obklad schodný s okolní okolní stěnou. Celkem(): 67,0 1NP 2NP 37 3NP Z.51 REVIZNÍ DVÍŘKA S POŽÁRNÍ ODOLNOSTÍ EW30 DP3 Rozměr š600 x v600 mm Revizní dvířka do ZDIVA. Jednokřídlová otočná Materiál: SÁDROKARTON / HLINÍK Poznámka: Rám dvířek je svařen z hliníkových L profilů a opatřen kotvícímy trny do zdiva, výplň dvířek tvoří sádrokartonová deska přišroubovaná do hliníkového rámu šrouby. Do vlhkého prostředí bude osazena vlhkuvzdorná SDk deska. Křídlo dvířek je uloženo v zárubni pomocí dvou hliníkových nýtů. V uzavřené poloze je křídlo drženo dvojčinným automatickým tlačným zámkem-první stlačení uvolní a druhé stlačení zamkne křídlo dveří. Na povrch dvířek možno aplikovat nátěr nebo keramický obklad schodný s okolní okolní stěnou. Celkem(): 37,0 2NP 3 3NP 2 Celkem(): 6,0 7s architektonická kancelář s.r.o Stránka 11

12 Z.52 PRŮCHODKA PRO CHLAZENÍ KABELÁŽE Rozměr: 1000 x 300mm Ocelová průchodka pro potrubí chlazení Průchodka je navržena z jäcklu 100x100x3mm + příruba 300x 300x 5mm. HMOTNOST CELKEM: 8,7x1,3 + 3,7 = 15kg/ střecha 3 Z.53 Z.54 žaluzie+síť proti hmyzu VĚTRACÍ Rozměr: 600 X 600 větrací žaluzie+síť proti hmyzu na fasádě Materiál: Plech pozink Průtočnost větrací žaluzie+síť proti hmyzu a mřížky je min 80%. REVIZNÍ DVÍŘKA Rozměr š600 x v600 mm Revizní dvířka dosdk podhledu. Jednokřídlová otočná Materiál: SÁDROKARTON / HLINÍK Poznámka: Rám dvířek je svařen z hliníkových L profilů a opatřen kotvícímy trny do zdiva, výplň dvířek tvoří sádrokartonová deska přišroubovaná do hliníkového rámu šrouby. Do vlhkého prostředí bude osazena vlhkuvzdorná SDk deska. Křídlo dvířek je uloženo v zárubni pomocí dvou hliníkových nýtů. V uzavřené poloze je křídlo drženo dvojčinným automatickým tlačným zámkem-první stlačení uvolní a druhé stlačení zamkne křídlo dveří. Na povrch dvířek možno aplikovat nátěr. Celkem(): 3,0 3NP 1 1NP 5 2NP 9 3NP 3 Celkem(): 17,0 7s architektonická kancelář s.r.o Stránka 12
