SEZNAM ČÁSTÍ PRO KLEMPÍŘSKÉ VÝROBKY

Transkript

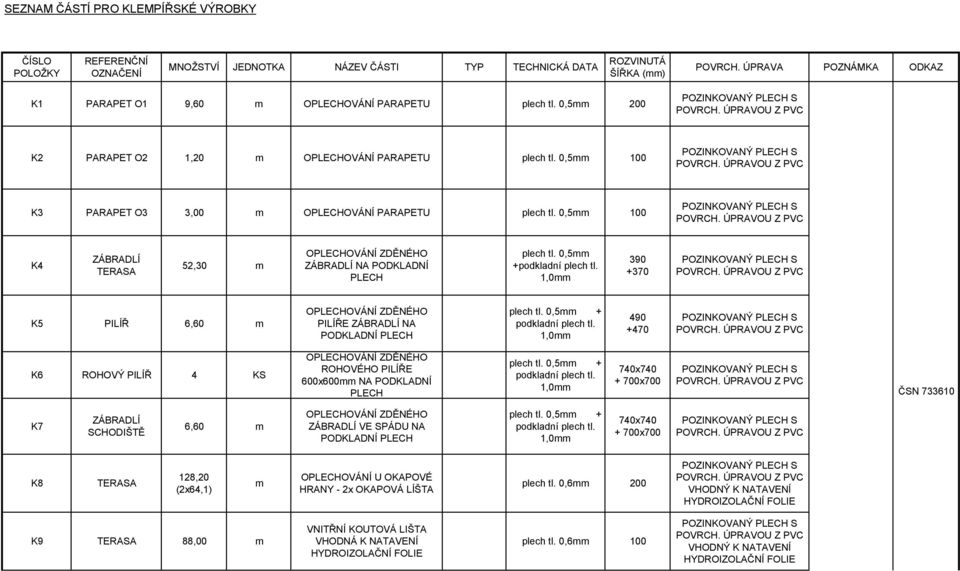

1 SEZNAM ČÁSTÍ PRO KLEMPÍŘSKÉ VÝROBKY ČÍSLO POLOŽKY REFERENČNÍ OZNAČENÍ MNOŽSTVÍ JEDNOTKA NÁZEV ČÁSTI TYP TECHNICKÁ DATA ROZVINUTÁ ŠÍŘKA (mm) POVRCH. ÚPRAVA POZNÁMKA ODKAZ K1 PARAPET O1 9,60 m OPLECHOVÁNÍ PARAPETU plech tl. 0,5mm 200 K2 PARAPET O2 1,20 m OPLECHOVÁNÍ PARAPETU plech tl. 0,5mm 100 K3 PARAPET O3 3,00 m OPLECHOVÁNÍ PARAPETU plech tl. 0,5mm 100 K4 TERASA 52,30 m OPLECHOVÁNÍ ZDĚNÉHO NA PODKLADNÍ PLECH plech tl. 0,5mm +podkladní plech tl. 1,0mm K5 PILÍŘ 6,60 m OPLECHOVÁNÍ ZDĚNÉHO PILÍŘE NA PODKLADNÍ PLECH plech tl. 0,5mm + podkladní plech tl. 1,0mm K6 ROHOVÝ PILÍŘ 4 KS OPLECHOVÁNÍ ZDĚNÉHO ROHOVÉHO PILÍŘE 600x600mm NA PODKLADNÍ PLECH plech tl. 0,5mm + podkladní plech tl. 1,0mm 740x x700 ČSN K7 SCHODIŠTĚ 6,60 m OPLECHOVÁNÍ ZDĚNÉHO VE SPÁDU NA PODKLADNÍ PLECH plech tl. 0,5mm + podkladní plech tl. 1,0mm 740x x700 K8 TERASA 128,20 (2x64,1) m OPLECHOVÁNÍ U OKAPOVÉ HRANY - 2x OKAPOVÁ LÍŠTA plech tl. 0,6mm 200 VHODNÝ K NATAVENÍ HYDROIZOLAČNÍ FOLIE K9 TERASA 88,00 m VNITŘNÍ KOUTOVÁ LIŠTA VHODNÁ K NATAVENÍ HYDROIZOLAČNÍ FOLIE plech tl. 0,6mm 100 VHODNÝ K NATAVENÍ HYDROIZOLAČNÍ FOLIE

2 K10 TERASA 84,00 m FASÁDNÍ LIŠTA OPLECHOVÁNÍ plech tl. 0,5mm 420 K11 OKAPOVÝ CHODNÍK 103,00 m FASÁDNÍ LIŠTA OPLECHOVÁNÍ plech tl. 0,5mm 460

3 SEZNAM ČÁSTÍ PRO KOVOVÉ (ZÁMEČNICKÉ) VÝROBKY ČÍSLO POLOŽKY NÁKRES, ROZMĚR MNOŽSTVÍ NÁZEV ČÁSTI ROZMĚR POVRCH. ÚPRAVA ODKAZ POZNÁMKA Z1 1 ks OCELOVÉ NEREZOVÉ TRUBKOVÉ, OPATŘENÍ PROTI KLOUZÁNÍ OSOB PŘI ŠIKMÉ DÉLCE >1500 mm Ø 40 mm KARTÁČOVANÝ NEREZ čsn

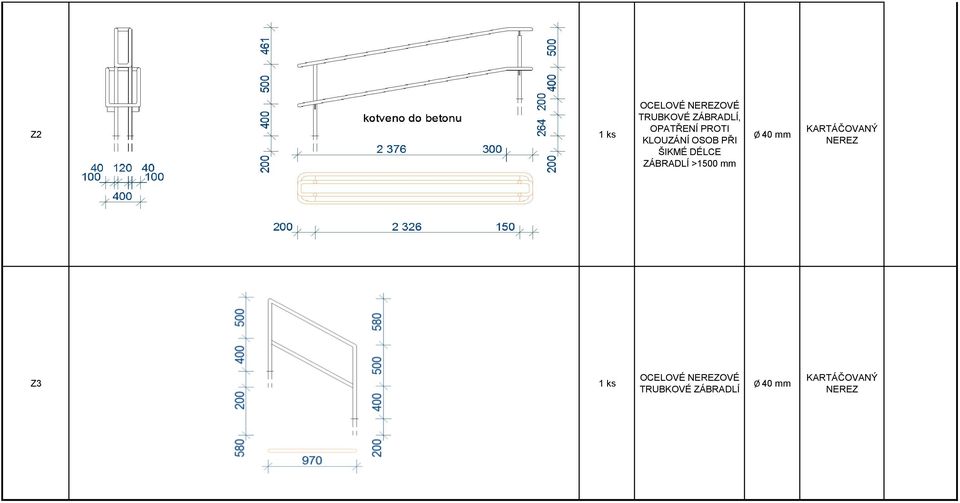

4 čsn Z2 1 ks OCELOVÉ NEREZOVÉ TRUBKOVÉ, OPATŘENÍ PROTI KLOUZÁNÍ OSOB PŘI ŠIKMÉ DÉLCE >1500 mm Ø 40 mm KARTÁČOVANÝ NEREZ Z3 1 ks OCELOVÉ NEREZOVÉ TRUBKOVÉ Ø 40 mm KARTÁČOVANÝ NEREZ

5

6 SEZNAM ČÁSTÍ PRO VÝPLNĚ OTVORŮ ČÍSLO POLOŽKY NÁKRES, ROZMĚR MNOŽSTVÍ JEDNOTKA NÁZEV ČÁSTI ZASKLENÍ TECHNICKÁ DATA POVRCH. ÚPRAVA ODKAZ POZN. D1 1 KS OCELOVÉ ATYPOVÉ DVEŘE, PRAVÉ, VEN OTEVÍRAVÉ V OCELOVÉM RÁMU DRÁTOSKLO, ROZMĚR 300x300mm OCHRANNÝ ZÁKLADNÍ + VRCHNÍ NÁTĚR HNĚDÉ BARVY VHODNÝ NA OCEL 900 x 1970 mm D2 800 x 1970 mm 1 ks VENKOVNÍ KOVOVÉ DVEŘE S POLODRÁŽKOU, PRAVÉ, DOVNITŘ OTEVÍRAVÉ S DEKLAROVANÝMI TEPELNĚ-IZOLAČNÍMI VLASTNOSTMI, SYSTÉMOVÁ T-I OCELOVÁ ZÁRUBEŇ, TĚSNĚNÁ PRAHOVÁ LIŠTA Z POZINK. PLECHU oboustranně opláštěné s vnitřní izolační výplní a děleným tepelným mostem. Tloušťka dveřního křídla je 45 mm, provedení s polodrážkou 25x15 mm. Dveře jsou opláštěny pozinkovaným plechem. Zámek FAB. OCHRANNÝ ZÁKLADNÍ + VRCHNÍ NÁTĚR HNĚDÉ BARVY VHODNÝ NA OCEL O1 2x 600 x 400 mm, CELKOVÝ 1200 x 400 mm 8 PÁRŮ DVOJICE PLASTOVÝCH OKEN SE SKLOPNÝM KŘÍDLEM A OCHRANNOU MŘÍŽKOU VHODNÉ DO PROSTOR, ZÁKLADNÍ ROZMĚR 600x400 mm DRÁTOSKLO, MŘÍŽKA (POZINK.OCEL) PROTI HLODAVCŮM A POLETUJÍCÍMU LISTÍ

7 O2 1 KS PLASTOVÉ OKNO SE SKLOPNÝM KŘÍDLEM A OCHRANNOU MŘÍŽKOU VHODNÉ DO PROSTOR IZOLAČNÍ DVOJSKLO 4-6-4, Ug=2,0 W/m2K, MŘÍŽKA (POZINK. OCEL) PROTI HLODAVCŮM 1200 x 600 mm O3 6 KS PLASTOVÉ OKNO SE SKLOPNÝM KŘÍDLEM A OCHRANNOU MŘÍŽKOU VHODNÉ DO PROSTOR IZOLAČNÍ DVOJSKLO 4-6-4, Ug=2,0 W/m2K, MŘÍŽKA (POZINK. OCEL) PROTI HLODAVCŮM 1000 x 600 mm O4 600 x 400 mm 2 KS PLASTOVÉ OKNO SE SKLOPNÝM KŘÍDLEM A OCHRANNOU MŘÍŽKOU VHODNÉ DO PROSTOR IZOLAČNÍ DVOJSKLO 4-6-4, Ug=2,0 W/m2K, MŘÍŽKA (POZINK. OCEL) PROTI HLODAVCŮM O5 3 KS PLASTOVÉ OKNO SE SKLOPNÝM KŘÍDLEM A OCHRANNOU MŘÍŽKOU VHODNÉ DO PROSTOR IZOLAČNÍ DVOJSKLO 4-6-4, Ug=2,0 W/m2K, MŘÍŽKA (POZINK. OCEL) PROTI HLODAVCŮM 1000 x 1000 mm

8 SEZNAM ČÁSTÍ PRO BETONOVÉ (PREFABRIKOVANÉ) VÝROBKY ČÍSLO POLOŽKY NÁKRES, ROZMĚR DÉLKA (mm) MNOŽSTVÍ (ks) NÁZEV ČÁSTI POVRCH. ÚPRAVA ODKAZ POZNÁMKA B PARAPET VENKOVNÍHO PROBARVOVANÁ SILIKONOVÁ OMÍTKA B VÝPLŇ VENKOVNÍHO PROBARVOVANÁ SILIKONOVÁ OMÍTKA BETON C25/

9 B3 48 SESTAVA STŘEDOVÉ VÝPLŇĚ (SLOUPKŮ) VENKOVNÍHO PROBARVOVANÁ SILIKONOVÁ OMÍTKA BETON C25/30 B4 UNIVERZÁLNÍ BETONOVÝ PARKOVÝ OBRUBNÍK 1000 x 250 x 80 mm, OSAZENÝ DO BETONOVÉHO LOŽE BETONOVÝ OBRUBNÍK
