1 VNITŘNÍ PROSTŘEDÍ STAVEB Zuzana Mathauserová Státní zdravotní ústav Centrum laboratorních činností Laboratoř pro fyzikální faktory Kvalita vnitřního prostředí staveb je popsána hodnotami fyzikálních, chemických a biologických ukazatelů: Tepelně vlhkostní mikroklima Hluk a vibrace Chemické látky Prašnost Světlo Elektroiontové mikroklima Neionizující záření Mikrobiální kontaminace včetně plísní

2 Tepelné podmínky mají mnohem větší vliv na subjektivní pocit pohody člověka, míru odpočinku i skutečnou produktivitu práce než nežádoucí škodliviny či obtěžující hluk. rh ta ta va tr tg, tr tp rh

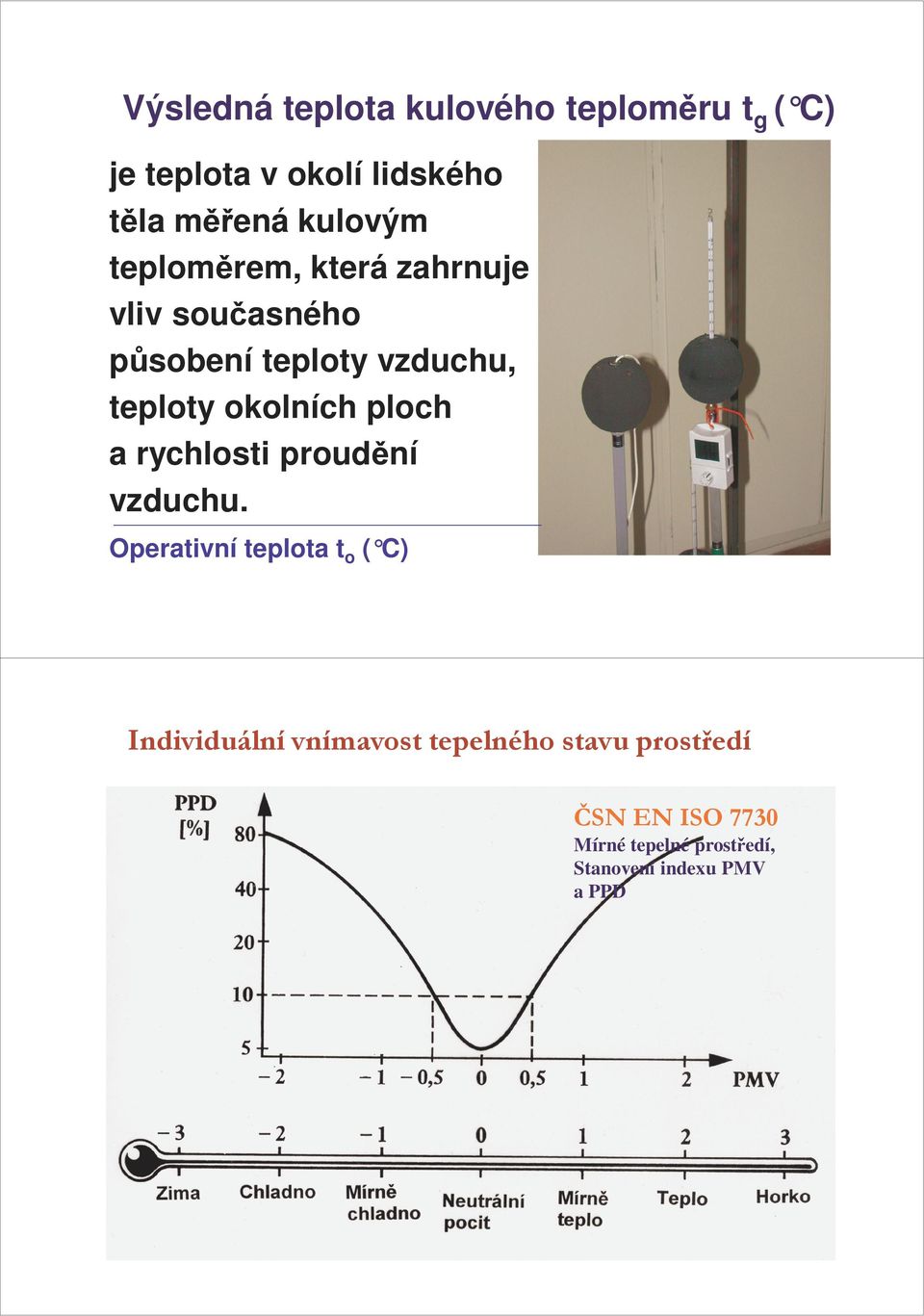

3 Výsledná teplota kulového teploměru t g ( C) je teplota v okolí lidského těla měřená kulovým teploměrem, která zahrnuje vliv současného působení teploty vzduchu, teploty okolních ploch a rychlosti proudění vzduchu. Operativní teplota t o ( C) Individuální vnímavost tepelného stavu prostředí ČSN EN ISO 7730 Mírné tepelné prostředí, Stanovení indexu PMV a PPD

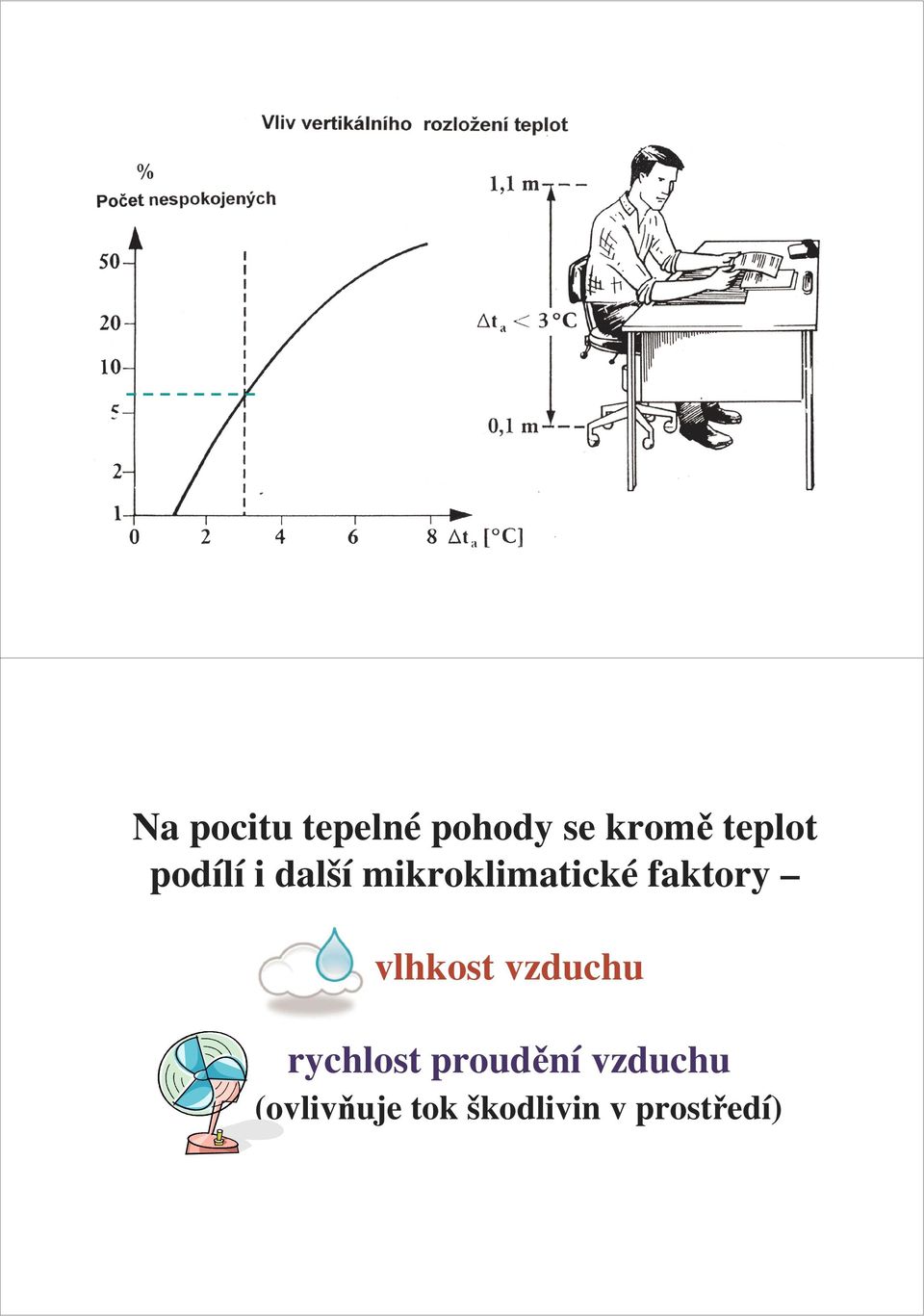

4 Na pocitu tepelné pohody se kromě teplot podílí i další mikroklimatické faktory vlhkost vzduchu rychlost proudění vzduchu (ovlivňuje tok škodlivin v prostředí)

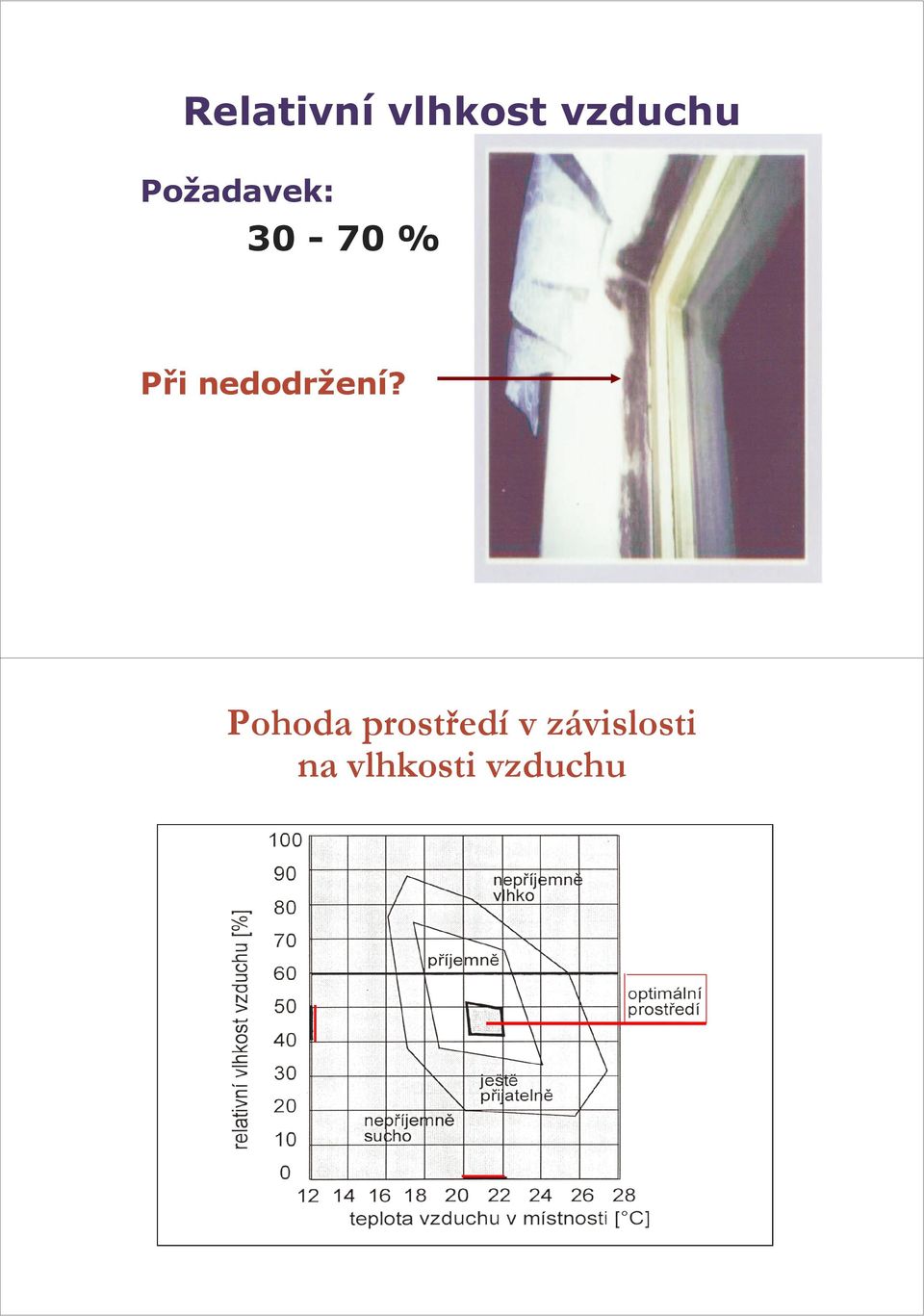

5 Relativní vlhkost vzduchu Požadavek: % Při nedodržení? Pohoda prostředí v závislosti na vlhkosti vzduchu

6 Růst mikroorganismů v závislosti na relativní vlhkosti vzduchu Rychlost proudění vzduchu 0,1 0,2 (0,3) m.s -1 vysoká nízká

7 Obecné kritérium pro stanovení nezbytného množství větracího vzduchu vychází z produkce CO 2 : při produkci 20 l.h -1 /os, bez dalšího vnitřního zdroje, při venkovní koncentraci 0,03 % CO 2 a požadované vnitřní 0,12 až 0,15 % CO 2 vychází cca 15 až 25 m 3 h -1 /os ZÁKONY č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), č. 20/1966 Sb., o zdraví lidu, zákona č. 258/2000 Sb., o ochraně veřejného zdraví, č. 262/2006 Sb., zákoník práce č. 309/2006 Sb., o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, č. 18/1997 Sb., o mírovém využívání jaderné energie a ionizujícího záření, ve znění zákona č.13/2002 Sb.. chemický, o odpadech

8 Prováděcí předpisy k zákonům (MZ ČR) NV č. 361/2007 Sb. pracovní prostředí novel. NV č. 68/2010 Sb. Vyhláška č. 137/2004 Sb. stravování novel. vyhláškou č. 602/2006 Sb. Vyhláška č. 343/2009 Sb. - školství Vyhláška č. 135/2004 Sb. - bazény Vyhláška č. 6/2003 Sb. pobytové prostory Požadavky na kvalitu vnitřního prostředí v bytech a bytových stavbách? Hygienické předpisy nejsou!

9 Stavební vyhláška č. 268/2009 Sb. 11 (3) Obytné místnosti musí mít zajištěno dostatečné větrání čistým vzduchem a vytápěním s možností regulace tepla 26 Výplně otvorů Akustické vlastnosti výplní otvorů musí zajistit dostatečnou ochranu před hlukem za současných podmínek minimální výměny vzduchu 25 m 3.h -1 /os nebo výměny vzduchu v místnosti nejméně jedenkrát za 2 hodiny. (0,5 h -1 ) Dále musí být dodržena hodnota maximálně přípustné koncentrace oxidu uhličitého 1000 ppm, která slouží jako ukazatel intenzity a kvality větrání.

10 ČSN EN Větrání budov Stanovení výkonových kritérií pro větrací systémy obytných budov - jsou uvedeny švýcarské požadavky na větrání bytů - dávka vzduchu na osobu 30 m 3.h -1. Změna Z1 (únor 2011) Požadavky na větrání obytných budov ČSN EN 15665/Z1 Trvalé větrání (průtok venk. vzduchu) Nárazové větrání (průtok odsávaného vzduchu) Požadavek Intenzita větrání [h -1 ] Dávka venk. vzd./os [m 3 /(h.os)] Kuchyně [m 3 /h] Koupelny [m 3 /h] WC [m 3 /h] Minimální hodnota 0, Doporuč. hodnota 0, Při dlouhodobé nepřítomnosti lze připustit intenzitu větrání 0,1 [h -1 ] (int.větr. = jen venkovní vzduch, intenz.výměny vzduchu = venk. i oběhový vzduch)

11 Větrání infiltrací spárami oken pro budovy s novými a rekonstruovanými okny nelze použít Větrání prostoru s plynovými spotřebiči řešit podle TPG Funkce oken přirozené denní osvětlení místností oslunění místností výměna vzduchu v místnostech výhled do vnějšího prostoru architektonický vzhled budovy

12 Typ okna a okenní spáry Okno jednoduché dřevěné netěsněné Okno dřevěné zdvojené, netěsné spáry Okno dřevěné zdvojené s těsněním KOVOTĚS Okno těsněné neoprenovými profily Okna dřevěná nebo plastová, těsněná kovová Souč. spárové průvzdušnosti i l,v (m 3 /m.s.pa 0,67 ) 1,9 x ,4 x ,7 x ,2-0,4 x ,10-0,40 x 10-4 Výměna vzduchu v místnosti 30 m 3, vítr 6 m/s.. i l, v m 3 /m.s.pa 0,67 ) délka spár oken (m) dávka vzduchu (m 3.h -1 ) násobnost výměny (h -1 ) 0,1 x ,0 1,4 0,04 0,3 x ,0 4,1 0,13 0,5 x ,0 6,8 0,22 0,7 x ,0 9,5 0,31 1,0 x ,0 13,6 0,44 1,4 x ,0 19,0 0,62

13 Infiltrace/exfiltrace u stavebně těsných objektů s těsnými nebo utěsněnými okny 0, tj. přirozené větrání není funkční a nezajistí požadavky předpisů, resp. min hygienický požadavek na větrání Podmínky pro provoz plynových spotřebičů dostatečné množství spalovacího vzduchu odvod spalin oxidy uhlíku oxidy dusíku vlhkost

14 Oxid uhličitý CO 2 1,5 obj. % - ovlivněno dýchání 3 obj. % - bolest hlavy, závratě, nevolnost, zvracení 5 8 obj. % - letargie, ztráta vědomí Oxid uhelnatý CO váže se s hemoglobinem a snižuje okysličování krve nižší koncentrace snadná, unavitelnost, poruchy úsudku, závratě, poruchy vidění, poruchy kardiovaskulární vyšší koncentrace - příznaky otravy, bezvědomí, křeče, poruchy dýchání, smrt

15 Oxidy dusíku NO 2 - dráždí dolní cesty dýchací, snižuje imunitu a zvyšuje náchylnost k respiračním onemocněním, jeho vysoké koncentrace mohou způsobit smrt v důsledku edému plic NO - podobné účinky jako CO, tj. bolest hlavy smrt Oxid siřičitý SO 2 Zdravotním důsledkem je dráždivý účinek na horní cesty dýchací, zvýšená nemocnost respiračními onemocněními horních cest dýchacích, snížení plicních funkcí především u astmatických dětí.

16 Plynové spotřebiče v provedení A Místnost se spotřebiči typu A musí mít alespoň jednonásobnou výměnu vzduchu, a to při zavřených oknech a dveřích TPG Odběrná plynová zařízení a spotřebiče na plynná paliva v budovách JEDNONÁSOBNÁ VÝMĚNA VZDUCHU V MÍSTNOSTI?

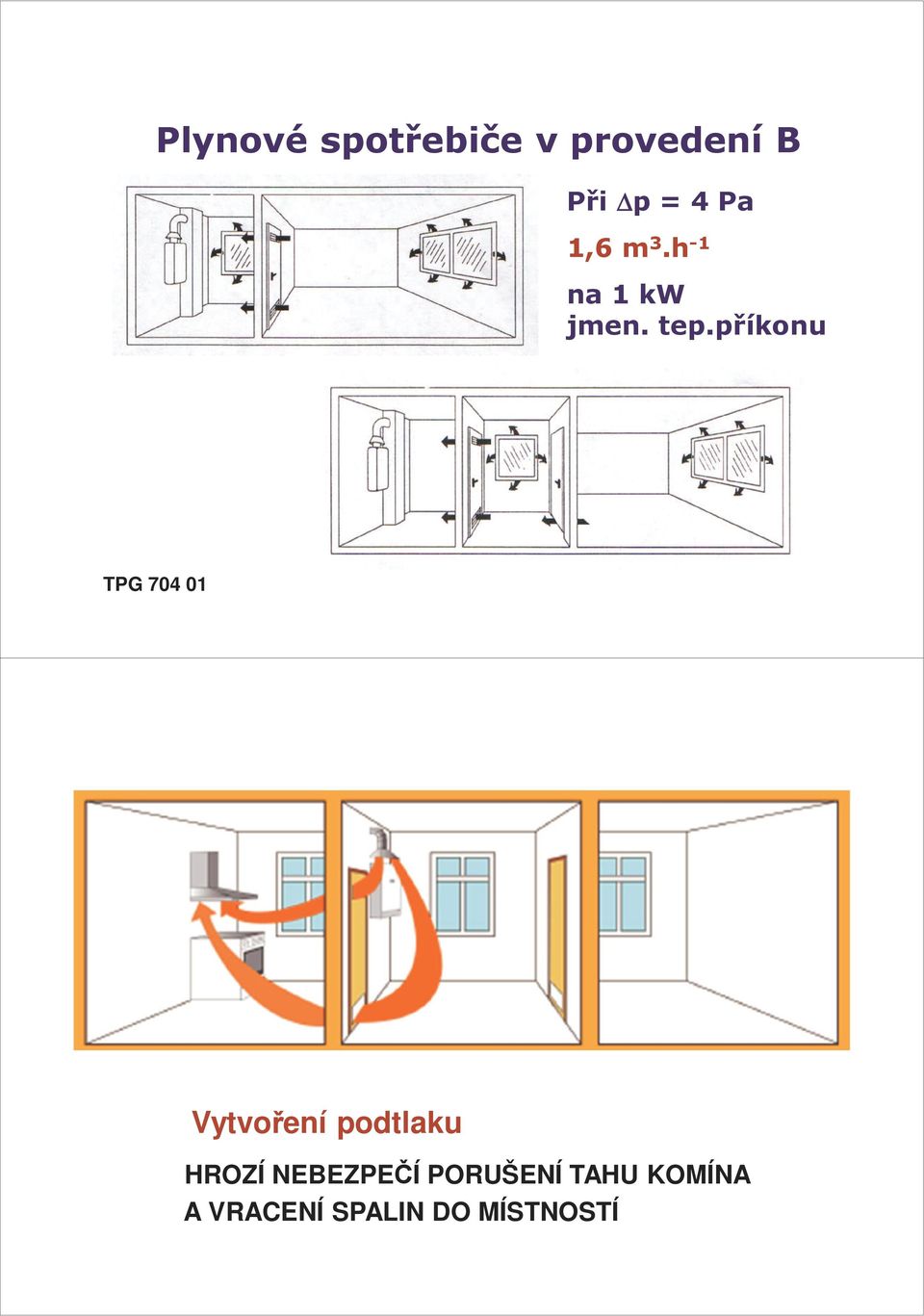

17 Plynové spotřebiče v provedení B Při p = 4 Pa 1,6 m 3.h -1 na 1 kw jmen. tep.příkonu TPG Vytvoření podtlaku HROZÍ NEBEZPEČÍ PORUŠENÍ TAHU KOMÍNA A VRACENÍ SPALIN DO MÍSTNOSTÍ

18 VĚTRACÍ ŠTĚRBINY Gaudí 1905 Casa Batlló Důsledek nedostatečného větrání P L Í S N Ě

19 Bez dostatečného V Ě T R Á N Í nelze zajistit kvalitní vnitřní prostředí budov Děkuji za pozornost
