1 KVALITA VNITŘNÍHO PROSTŘEDÍ BUDOV A POŽADAVKY NAŠÍ LEGISLATIVY Zuzana Mathauserová zuzana.mathauserova@szu.cz Státní zdravotní ústav

2 Kvalita vnitřního prostředí budov ovlivňuje pohodu, výkonnost i zdravotní stav člověka. 1) je popisovaná hodnotami fyzikálních, chemických a biologických ukazatelů, je ovlivnitelná větráním 2) podkladem jsou Iimity v právně závazných předpisech 3) HYGIENICKÉ a provozní požadavky JSOU NADŘAZENÉ HLEDISKŮM ÚSPOR ENERGIE

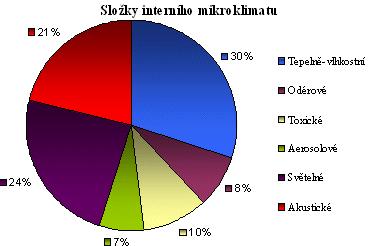

3 Které z faktorů vnitřního prostředí nejvíce vnímáme? Teplotu, vlhkost, proudění vzduchu Hluk, vibrace Osvětlení, zraková zátěž Zápachy chemické látky Prašnost Mikrobiální kontaminaci Elektrická a elektromagnetická pole Ionizaci vzduchu Ergonomii, psychický komfort (barvy, povrchy, design. a architekt. prvky.)

4 Tepelné podmínky mají mnohem větší vliv na subjektivní pocit pohody člověka, míru odpočinku i skutečnou produktivitu práce než nežádoucí škodliviny či obtěžující hluk.

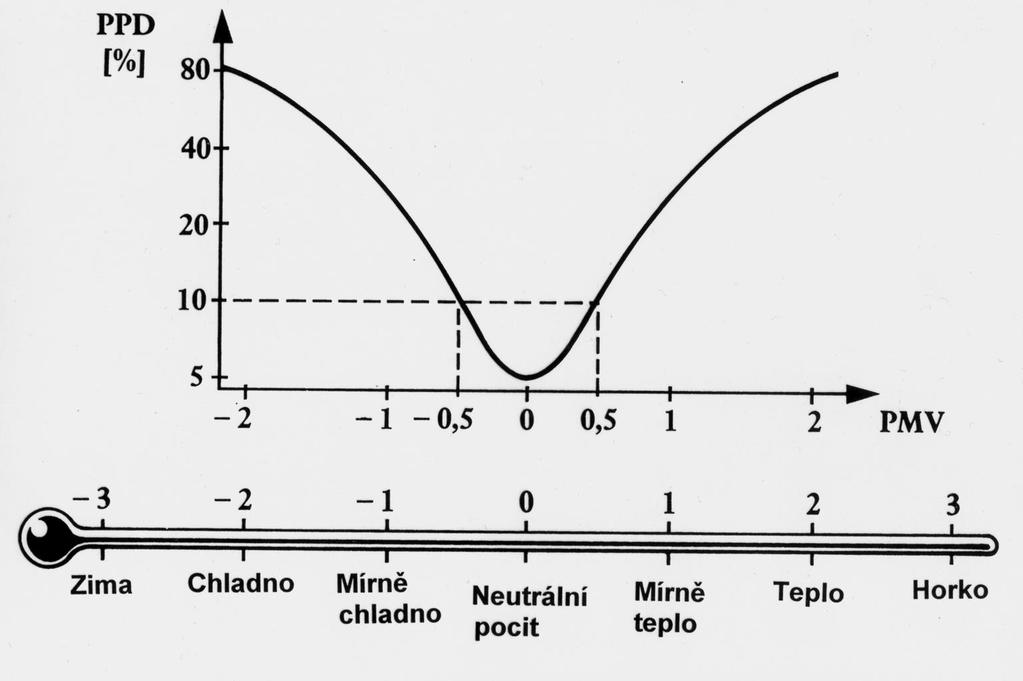

5 Individuální vnímavost tepelného stavu prostředí ČSN EN 7730 ještě přípustné optimální

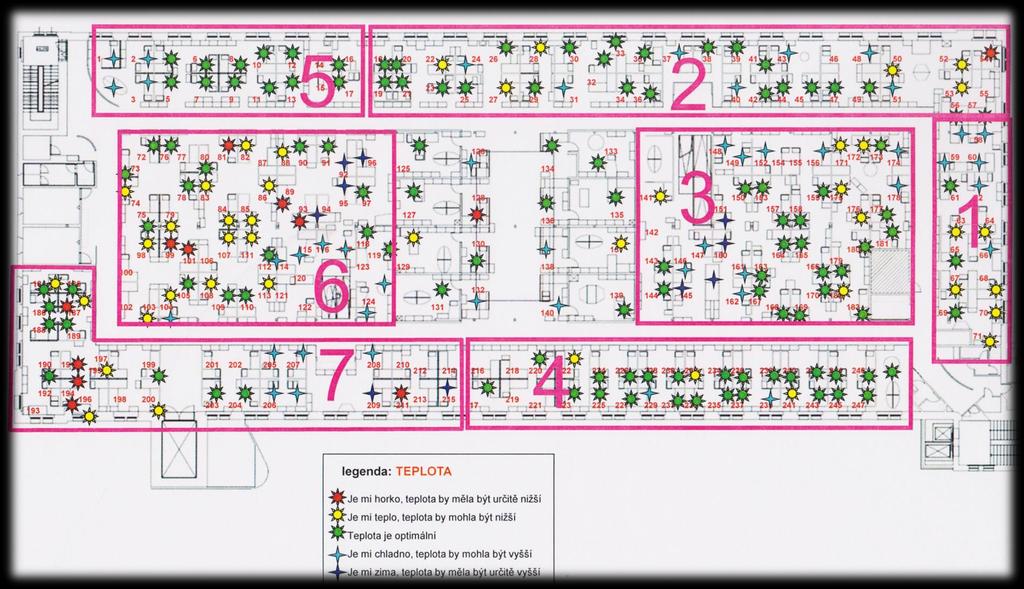

6 Vnímání teplot na pracovišti

7 Na pocitu tepelné pohody se kromě teplot podílí i další mikroklimatické faktory vlhkost vzduchu rychlost proudění vzduchu (ovlivňuje tok škodlivin v prostředí)

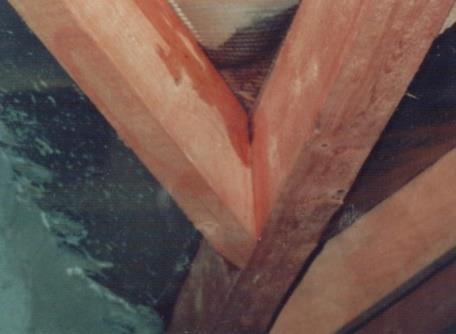

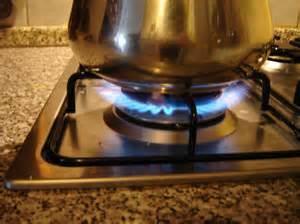

8 Znečištění vznikající ve vnitřním prostředí budov vlhkost (tepelně vlhkostní podmínky) všechny mokré procesy a spaliny VI. SYMPOZIUM INHOB 2015

9 Produkce vlhkosti v bytech (ČSN EN 15665) Vodní pára bdělé osoby Vodní pára spící osoby Snídaně Oběd Vaření na plynu Praní/sušení Sprchování 55 g/h na os. 40 g/h na os. 50 g/h na os. 300 g na os. 350 g/den 1200 g/praní 300 g/sprcha 4členná rodina /den 8 10 kg VI. SYMPOZIUM INHOB 2015

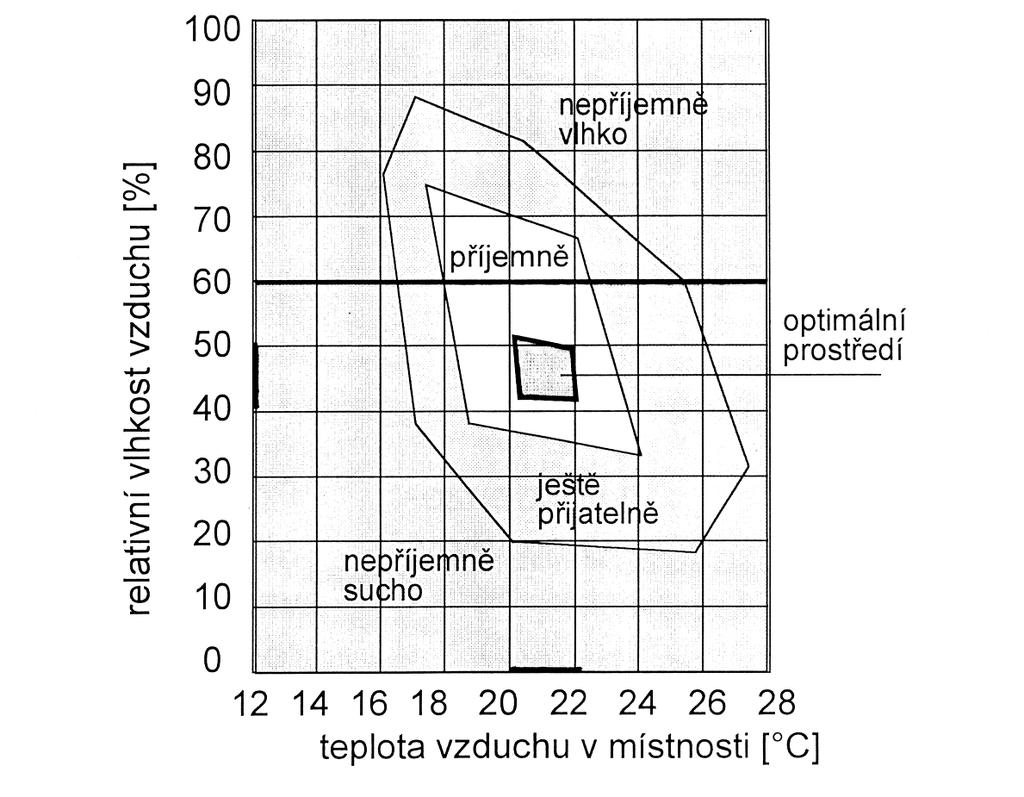

10 Pohoda prostředí v závislosti na vlhkosti vzduchu

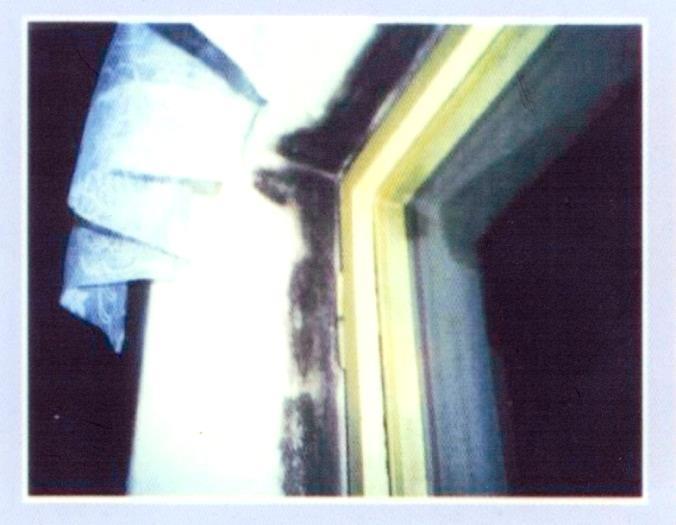

11 Růst mikroorganismů v závislosti na relativní vlhkosti vzduchu

12 Rychlost proudění vzduchu vysoká nízká

13 Chemické látky VOC těkavé organické látky - stavební materiály, vybavení, produkty plísní, kosmetika, čistící prostředky, svíčky, osvěžovače vzduchu a pohlcovače pachů apod., (v domácnostech jich lze identifikovat asi 2 000, v běžné domácnosti se jich vyskytuje kolem 50 - toluen, xylen, styren, etylbenzen, chlorované uhlovodíky, ftaláty, terpeny, pesticidy, chloroform Dlouhodobé působení nižších koncentrací způsobuje jemné neurologické změny, akutní působení se může projevit jako otrava, některé z látek této skupiny mají karcinogenní účinek. Formaldehyd - dráždění sliznice horních cest dýchacích a spojivek, dráždění ke kašli, pálení očí a slzení první příznaky zvyšující se koncentrace; bolesti hlavy, nausea, únava a žízeň nastupují při déle trvající expozici v konstantně vysokých koncentracích Oxid uhelnatý váže se s hemoglobinem, snižuje okysličování krve akutní otravy končící často smrtí. Oxid uhličitý - únava, nesoustředěnost bolest hlavy.. Oxid dusičitý a oxid dusný od dráždění až po úmrtí Radon -. mutace v genomu buněk, vznik zhoubného nádoru VI. SYMPOZIUM INHOB 2015

14 Plynové spotřebiče v provedení A Místnost se spotřebiči typu A musí mít alespoň jednonásobnou výměnu vzduchu, a to při zavřených oknech a dveřích

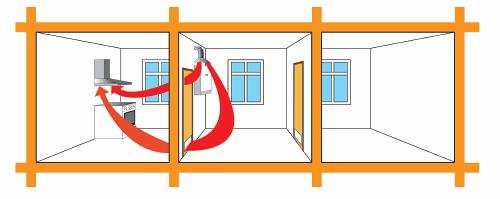

15 Plynové spotřebiče typu B Vytvoření podtlaku HROZÍ NEBEZPEČÍ PORUŠENÍ TAHU KOMÍNA A VRACENÍ SPALIN DO MÍSTNOSTÍ - otravy CO

16 Vyhláška č. 20/2012 Sb. stavební vyhláška V místnostech, kde jsou instalovány spotřebiče paliv, musí být vždy zajištěn přívod venkovního vzduchu rovný minimálně průtoku spalovacího vzduchu pro jmenovitý výkon a typ spotřebiče.

17 prach - plísně a jejich spóry, bakterie a viry, roztoči, zvířecí chlupy, části výkalů a slin zvířat, pyly, vlákna z textilií, zplodiny kouření, částice uvolňující se ze stavebních materiálů osvěžovače vzduchu úklidové práce, způsob vytápění, důsledek technologií apod. Dráždivý, infekční, toxický, karcinogení, spouštěč alergických reakcí, zejména astmatu.

18 ZÁKONY č. 350/2012 Sb., o územním plánování a stavebním řádu (stavební zákon), č. 258/2000 Sb., o ochraně veřejného zdraví, v platném znění č. 262/2006 Sb., zákoník práce č. 309/2006 Sb., o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, č. 18/1997 Sb., o mírovém využívání jaderné energie a ionizujícího záření, ve znění zákona č.13/2002 Sb.. chemický, o odpadech.

19 Prováděcí předpisy k zákonům (MZ ČR) NV č. 93/2012 Sb., kterým se mění NV č. 361/2007 Sb. pracovní prostředí, ve znění NV č. 9/2013 Sb. Vyhláška č. 137/2004 Sb. stravování ve znění vyhlášky č. 602/2006 Sb. Vyhláška č. 410/2005 Sb. - školství ve znění vyhlášky č. 343/2009 Sb. Vyhláška č. 238/2011 Sb. bazény Vyhláška č. 6/2003 Sb. pobytové prostory byty?

20 NV č. 217/2016 Sb. o ochraně před nepříznivými účinky hluku a vibrací NV č. 1/2008 Sb. o ochraně zdraví před neionizujícím zářením NV č. 106/2010 Sb., kterým se mění NV č. 1/2008 Sb. MMR Vyhláška č. 268/2009 Sb. stavební vyhláška, ve znění vyhlášky č. 20/2012 Sb. byty řešeny odkazem na normové hodnoty: ČSN EN 15665/Z1, ČSN

21 Platné předpisy stanovující limity pro jednotlivé faktory vnitřního prostředí + požadavky na větrání Typ prostředí Předpis Pracovní NV č. 361/2007 Sb., č. 68/2010 Sb., č. 93/2012 Sb., č. 9/2013 Sb. Existují limity pro: MKL, chem. látky a prašnost, osvětlení, větrání Stravovací vyhl. č. 137/2004 Sb., č. 602/2006 Sb. - Školské vyhl. č. 410/2005 Sb., č. 343/2009 Sb. MKL, osvětlení, větrání Pobytové Bazény, sauny Vnitřní prostředí staveb vyhl. č. 6/2003 Sb. vyhl. č. 238/2011 Sb. MKL, chem. látky a prašnost, roztoče, mikroorganismy MKL, osvětlení, větrání, mikrob. kontaminaci vody vyhl. č. 268/2009 Sb., č. 20/2012 Sb. Větrání, koncentrace CO 2

22 Pobytové prostory vyhláška č. 6/2003 Sb. Typ pobytové místnosti Výsledná teplota tg ( C) období roku teplé chladné Ubytovací zařízení 24,0 2,0 22,0 2,0 Zasedací místnosti 24,5 1,5 22,0 2,0 Haly kulturní i sportovní 24,5 1,5 22,0 2,0 Učebny 24,5 1,5 22,0 2,0 Ústavy sociální péče 24,0 2,0 22,0 2,0 Zdravotnická zařízení 24,0 2,0 22,0 2,0 Výstaviště 24,5 2,5 22,0 3,0 Stavby pro obchod 23,0 2,0 19,0 3,0

23 Větrat? Všechny parametry vnitřního prostředí budov ovlivňuje větrání je základním prostředkem k zajištění takového stavu vnitřního prostředí, které negativně neovlivní zdraví i pocit pohody člověka.

24 Jak moc větrat? Nesmí obtěžovat rychlost proudění a teplota vzduchu Základní ukazatel koncentrace CO 2 Dostatečný odvod vlhkosti Dostatečný odvod chemických látek Přívod vzduchu pro plynové spotřebiče a odvod spalin

25 VĚTRÁNÍ = výměna vzduchu v prostoru způsobem PŘIROZENÝM NUCENÝM PŘI POUŽITÍ KLIMATIZACE

26 Původní přirozené větrání netěsnost obálky budovy netěsnost oken, dveří lokální topidla

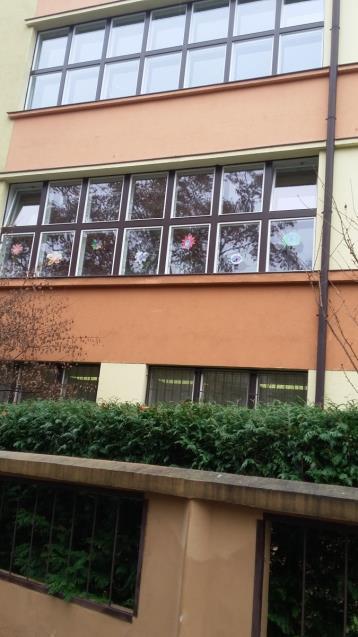

27 Přirozené větrání školy Původní řešení a po novodobé opravě

28 Přirozené větrání = infiltrace + provětrávání Toto není provětrávání Provětrávání = opakované otevírání oken i v chladných obdobích roku Tepelná stabilita stěn zajistí rychlé ohřátí přivedeného chladného vzduchu

29 Šachtové větrání využití komínového tahu (komíny, světlíky, zděné nebo potrubní šachty) vítr Utěsnění prostoru systém větrání není funkční

30 Šachtové větrání s rotačními hlavicemi vítr Při nejčastějších rychlostech větru (cca 0 15 m/s) je účinnost rotační hlavice nepatrná (do cca 5 Pa). Těsná okna systém větrání není funkční

31 Základní požadavek na větrání - Pettenkoferovo kritérium Max von Pettenkofer ( ) prokázal, že hlavními metabolity jsou CO 2 a vodní pára měřil množství CO 2 ve vydechovaném vzduchu a zjistil, že produkce CO 2 závisí na fyzické aktivitě - v bdělém stavu produkuje dospělý člověk cca 16 l/h CO 2 zjistil, že koncentrace CO 2 informuje ve vnitřním prostředí o kvalitě větrání stanovil jeho maximální přípustné množství na 0,1 obj. % = 1000 ppm) z toho vyplývá dávka čerstvého vzduchu pro dospělou osobu 25 m 3 /h

32 Shrnutí požadavků na větrání v předpisech MZ ČR Prostředí Předpis Množství přiváděného vzduchu Pracovní prostředí NV č.361/2007 Sb. min 25 (35)/50/70/90 m3h-1 na pracovníka Stravování Vyhláška č. 137/2004 Sb. č. 602/2006 Sb. min 50/60/70/100/150 m3h-1 na pracovníka i konzumenta požadavky nejsou Školství Vyhláška č. 410/2005 Sb. 20 až 30 m3h-1 na žáka Vyhláška Bazény, sauny č. 238/2011 Sb. hala bazénu nejméně 2 h-1 Pobytové místnosti Vyhláška č. 6/2003 Sb. požadavky nejsou Byty ČSN EN /Z1 25 m3h-1

33 Vyhláška č. 20/2012 Sb. pobytové prostory množství vyměňovaného venkovního vzduchu je 25 m 3 /h na osobu, nebo minimální výměna vzduchu 0,5 h -1. Jako ukazatel kvality vnitřního prostředí slouží oxid uhličitý CO 2, jehož koncentrace ve vnitřním vzduchu nesmí překročit hodnotu 1500 ppm.

34 Požadavky na koncentraci CO 2 Stát Maximální koncentrace CO 2 Finsko Venkovní koncentrace ppm, řízené větrání 800 ppm Německo Velká Británie Norsko Estonsko ČSN EN Koncentrace CO 2 v místnostech Třída kvality vnitřního vzduchu 1000 ppm HSE < 5000 ppm, CIBSE < 1000 ppm 1000 ppm ppm Rozdíl koncentrace CO 2 proti koncentraci ve venkovním vzduchu [ppm] IDA 1 vysoká < IDA 2 střední IDA 3 středně nízká IDA 4 nízká >

35 Koncentrace CO až 400 ppm: koncentrace ve venkovním vzduchu 800 až ppm: doporučená úroveň CO 2 ve vnitřních prostorách až ppm: doporučená maximální (reálná) úroveň CO 2 ve vnitřních prostorách > ppm: nastávají příznaky únavy a snižování koncentrace, ospalost, letargie < ppm: maximální bezpečná koncentrace bez zdravotních rizik > ppm: nevolnost, zvýšený tep > ppm: prokázány zdravotní problémy > ppm: životu nebezpečné i při krátkodobém působení ppm = 0,1 % obj.

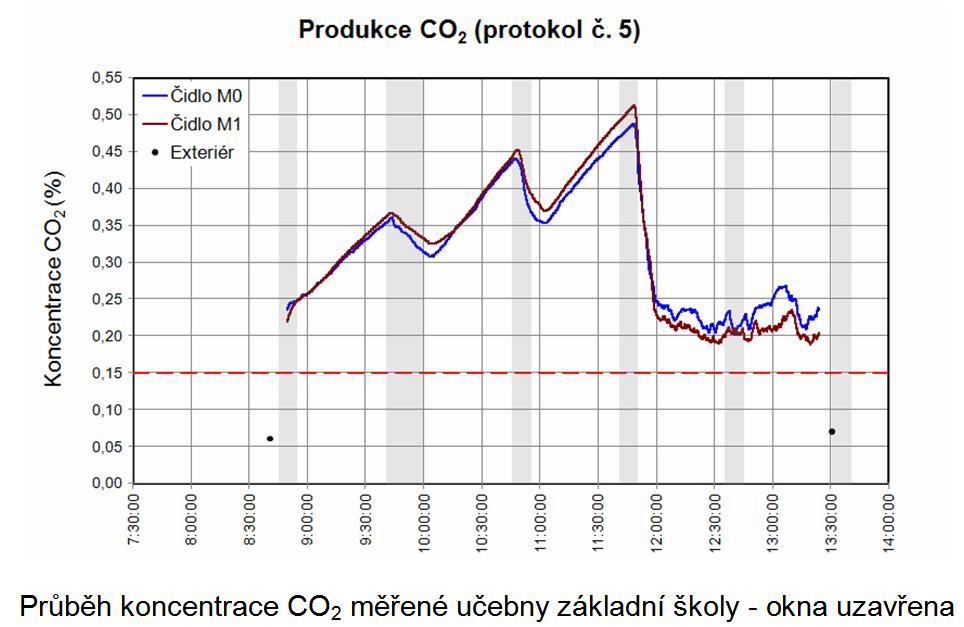

36 MĚŘENÉ KONCENTRACE CO 2 základní škola Průběh koncentrace CO2 měřené učebny s nejvyšší dosaženou koncentrací. Měření probíhalo v listopadu, celou noc před výukou a během výuky byla okna uzavřena. a) již při zahájení vyučování je koncentrace CO2 vyšší než 1500 (ppm), b) jasně patrný je vliv otevřených dveří během přestávky, c) těsně před koncem vyučování je koncentrace CO2 vyšší než 5000 (ppm), d) koncentrace CO2 ve venkovním prostředí je až 710 (ppm)

37 Větrání podle požadavků našich předků Zásady a pokyny pro větrání škol Třída musí býti dostatečně větrána, aby školáci neusínali či nebyli mysli mdlé a vzdělávání jim prospívalo k radosti jich i jejich rodičů. Ke kamnům musí býti přiveden samostatně vzduch pro hoření zvenku. Proto doporučujeme regulovat větrací klapky tak, aby se vzduch ve třídě podle stáří dětí vyměnil 3-4x za vyučovací hodinu.

38 Větrání dříve/nyní Stará okna - infiltrace i L = 1, m 2 s -1 Pa -0, m 3 /hod/místnost Nová okna - infiltrace i L = 0, m 2 s -1 Pa -0, m 3 /hod/místnost

39 Vyhláška č. 410/2005 Sb., ve znění vyhlášky č. 343/2009 Sb. Požadavky na větrání 18 Zařízení Výměna vzduchu m 3 /h Učebny 20 až 30 na 1 žáka Tělocvičny 20 až 90 na 1 žáka Šatny 20 na 1 šatní místo Umývárny 30 na jedno umyvadlo Sprchy 150 až 200 na 1 sprchu Záchody 50 na 1 kabinku, 25 na 1 pisoár

40 Potřebné množství venkovního vzduchu stanovené na základě vydechovaného CO 2 - v závislosti na věku žáka předpis Vyhláška č. 410/2005 Sb. Přípustná koncentrace CO 2 [ppm] - Průtok vzduchu na žáka [m 3 /h] 3 6 let 6-10 let let let školka 1. stupeň ZŠ 2. stupeň ZŠ SŠ ČSN EN ÖNORM H 6039: VDI

41 Rozlišit požadované množství vzduchu podle věku? Typ prostoru Množství vzduchu m 3 /h Herny a ložnice školek Učebny 1. stupeň ZŠ Učebny 2. stupeň ZŠ Učebny SŠ a vyšší stupně vzdělávání 10 na 1 dítě 12 na 1 žáka 18 na 1 žáka 20 na 1 studenta V době pobytu v denních místnostech, hernách, ložnicích, učebnách a tělocvičnách nesmí být překročena koncentrace oxidu uhličitého 1500 ppm.

42 Větrání školských objektů s těsnými okny Přirozené Hybridní - kombinace přirozeného s podtlakovým nuceným Nucené - podtlakové, rovnotlaké

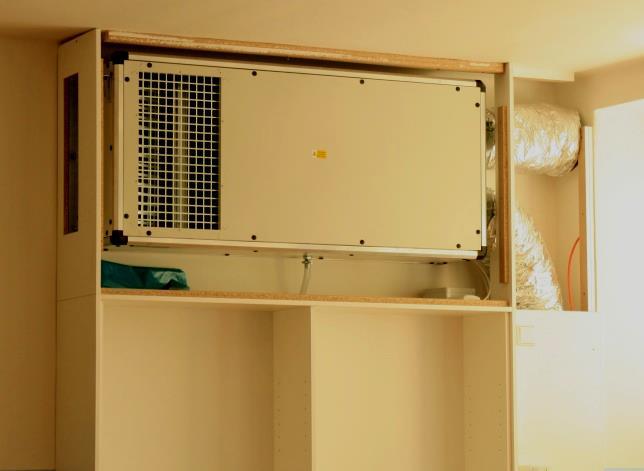

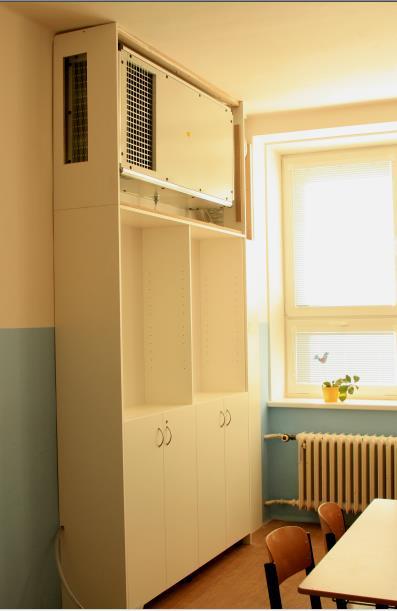

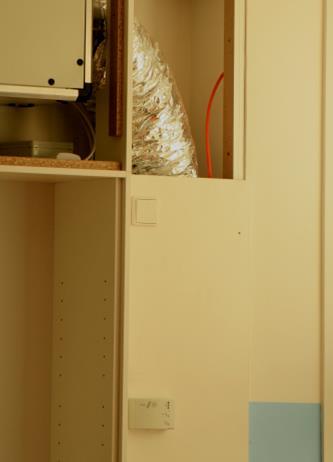

43 Lokální VZT jednotka

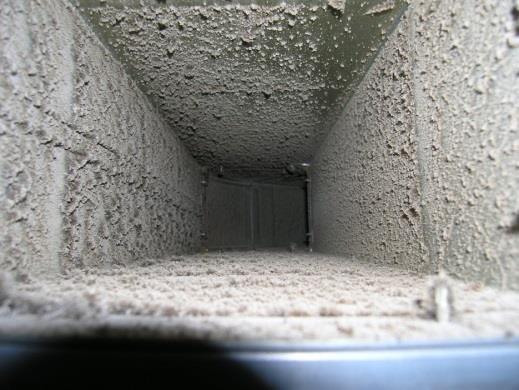

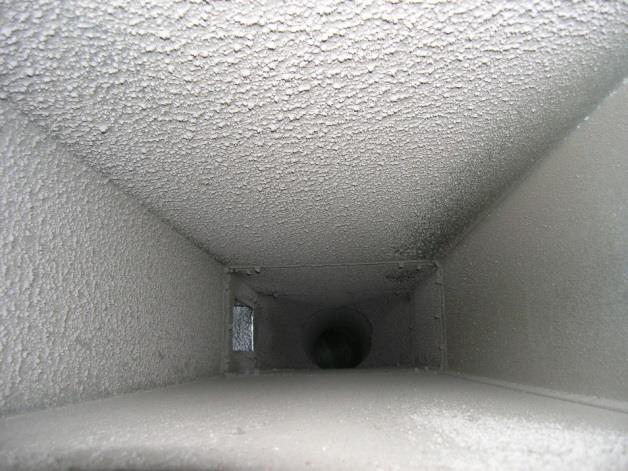

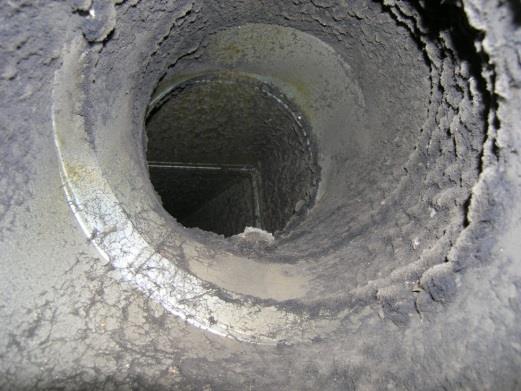

44 Údržba, čištění? ČSN EN Větrání budov Vzduchovody Čistota vzduchotechnických zařízení

45 Vyhláška č. 20/2012 Sb. - byty Obytné místnosti musí mít zajištěno dostatečné větrání venkovním vzduchem a vytápění v souladu s normovými hodnotami. (ČSN ; ČSN EN 15665/Z1; ČSN EN 15251, TPG ) VI. SYMPOZIUM INHOB 2015

46 Požadavky na větrání obytných budov ČSN EN 15665/ změna Z1 Trvalé větrání (průtok venk. vzduchu) Nárazové větrání (průtok odsávaného vzduchu) Požadavek Intenzita Dávka venk. větrání [h -1 ] vzd./os [m 3 /(h.os)] Kuchyně [m 3 /h] Koupelny [m 3 /h] WC [m 3 /h] zákl. pož. dopl. kriterium Minimální hodnota 0, Doporuč. hodnota 0, Při dlouhodobé nepřítomnosti lze připustit intenzitu větrání 0,1 [h -1 ] (int.větr. = jen venkovní vzduch, intenz.výměny vzduchu = venk. i oběhový vzduch)

47 Koncentraci CO 2 podle ČSN EN Kategorie Koncentrace CO 2 nad venkovní koncentrací [ppm] I 350 II 500 III 800

48 Koncept větrání - podrobně popsaná koncepce větrání: nucené podtlakové větrání přívod vzduchu pod tlakem větracími otvory, nucený odtah z hyg. zázemí a kuchyně hybridní větrání - přívod vzduchu pod tlakem větracími otvory se střídavým režimem přirozeného a nuceného odvodu vzduchu (kombinace přirozeného a nuceného větrání k zajištění minimální spotřeby energie) nucené rovnotlaké větrání se ZZT

49 PRO ZDRAVÍ ČLOVĚKA I BUDOVY SE MUSÍ VĚTRAT i když to něco stojí!
