Téma sady: Všeobecně o vytápění. Název prezentace: základní pojmy 3

Transkript

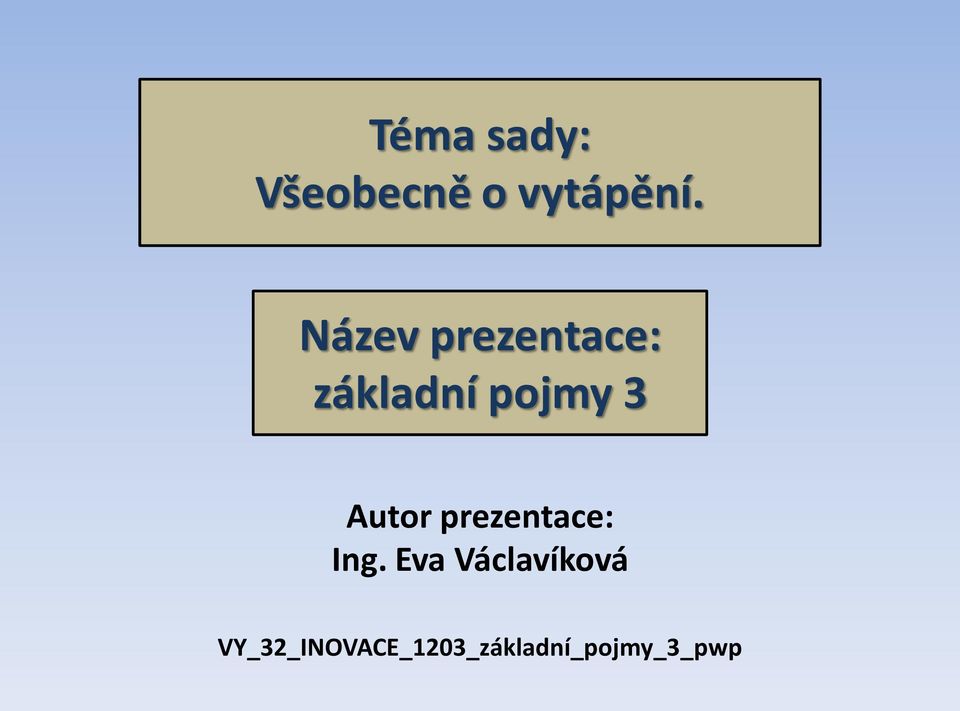

1 Téma sady: Všeobecně o vytápění. Název prezentace: základní pojmy 3 Autor prezentace: Ing. Eva Václavíková VY_32_INOVACE_1203_základní_pojmy_3_pwp

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1203_základní_pojmy_3_pwp prezentace PowerPoint vytápění, 1. a 2. ročník, učební obor instalatér Číslo a název sady: sada č. 61 všeobecně o vytápění Téma: Základní pojmy 3. Jméno a příjmení Ing. Eva Václavíková autora: Datum vytvoření: Anotace: Žáci si osvojí problematiku základních pojmů v oboru TZB, používaných v oblasti vytápění. Zvládnou látku o druzích teplonosných látek, způsobech sdílení tepla, tepelných ztrátách budovy a tepelné pohodě člověka. Zopakují si prezentovanou látku. Dokážou získané vědomosti využívat při práci v oblasti technických zařízení budov (TZB).

3 Osnova prezentace: 1. Teplonosné látky. 2. Sdílení tepla. 3. Tepelné ztráty budovy. 4. Tepelná pohoda člověka. 5. Kontrolní otázky a odpovědi. 6. Údaje o prezentaci, literatura.

4 Druhy teplonosných látek: C. vzduch - použití ohřátého vzduchu souvisí s teplovzdušným větráním, nebo s klimatizací Rozdělení proudění: 1. samotížné proudění pohyb vzduchu vzniká na základě menší objemové hmotnosti teplého vzduchu oproti studenému teplý vzduch stoupá 2. nucené proudění pohyb vzduchu vzniká pomocí ventilátoru D. ostatní látky 1. nemrznoucí směs - chrání před zamrznutím 2. olej - používá se v přenosných topidlech

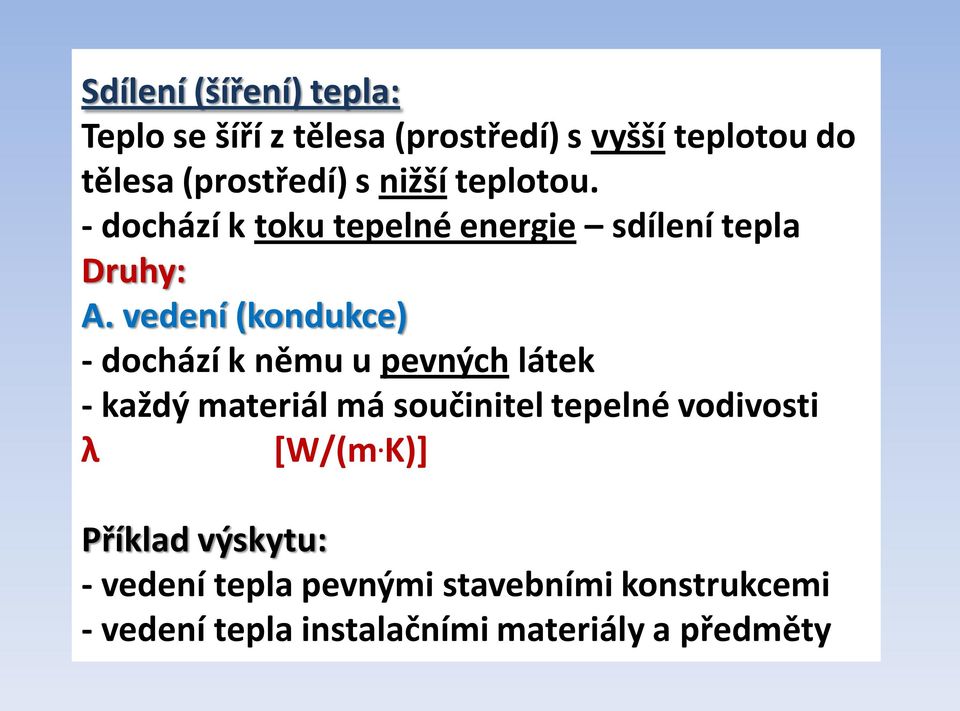

5 Sdílení (šíření) tepla: Teplo se šíří z tělesa (prostředí) s vyšší teplotou do tělesa (prostředí) s nižší teplotou. - dochází k toku tepelné energie sdílení tepla Druhy: A. vedení (kondukce) - dochází k němu u pevných látek - každý materiál má součinitel tepelné vodivosti λ [W/(m. K)] Příklad výskytu: - vedení tepla pevnými stavebními konstrukcemi - vedení tepla instalačními materiály a předměty

6 B. proudění (konvekce) - dochází k němu u kapalných a plynných látek Příklad výskytu: - proudění teplonosných látek v OS - proudění vzduchu ve vytápěné místnosti C. sálání (radiace) - teplo je přenášeno elektromagnetickým vlněním - jde o infračervené záření - princip je podobný světelnému záření - na tělese dojde k pohlcení i odrazu sálání Příklad výskytu: - šíření tepla ze Slunce v kosmickém prostoru Sálání téměř neohřívá vzduch, ohřívá pevné látky.

7 Tepelné ztráty budovy - stanoví množství tepla, které uniká z budovy za jednotku času při rozdílu teplot vnitřního a venkovního prostředí - jsou podkladem pro návrh tepelného výkonu OS budovy například výkon kotle Zásady výpočtu tepelných ztrát: 1. Stanovení výpočtové vnější teploty vzduchu - vyplývá z umístění budovy v zeměpisné oblasti a nadmořské výšce 2. Stanovení výpočtové vnitřní teploty vzduchu - je určena druhem budovy (obytná, škola, ) - dále účelem a použitím místnosti (ložnice, WC, )

8 3. Stanovení součinitelů prostupu tepla k - udávají měrný prostup tepla jednotkovou plochou stavební konstrukce za jednotkového rozdílu teplot 4. Stanovení prostupu tepla obvodovým pláštěm budovy - je to sdílení tepla mezi vnějším a vnitřním prostředím skrze stavební konstrukce - zahrnuje sdílení tepla vedením a prouděním - je důležitý v zimě teplo přechází z teplejší místnosti přes stavební konstrukce do chladnějšího venkovního prostředí - prostup potřebujeme mít co nejmenší

9 5. Stanovení celkové tepelné ztráty objektu - je dána součtem dílčích tepelných ztrát a případným odečtením tepelných zisků - jednotkou tepelné ztráty je 1 W (watt) je to množství vydaného tepla za časovou jednotku Tepelné ztráty jednotlivých stavebních konstrukcí budovy. Z celkové tepelné ztráty domu připadá přibližně: 30 % na obvodové stěny 30 % na výplně vnějších otvorů 30 % na střechu 10 % na základy

10 Přibližný výpočet tepelných ztrát: - je vhodný pro informativní určení tepelných ztrát - výhodou je jednoduchý a rychlý výpočet Předpoklad výpočtu: - všechny stavební konstrukce musí splňovat normové hodnoty tepelného odporu R Způsob výpočtu: - hodnoty měrných tepelných ztrát vztažené na 1 m 3 obestavěného prostoru udává tabulka - celková tepelná ztráta Q c [W] se vypočítá jako součin obestavěného prostoru [m 3 ] a měrné tepelné ztráty [W / m 3 ]

11 Tabulka ke stanovení hodnot měrných tepelných ztrát, vztažených na 1 m 3 obestavěného prostoru. Návod: - z tabulky se pro danou místnost stanoví vhodná měrná tepelná ztráta ve W / m 3, která se vynásobí vypočteným obestavěným prostorem místnosti v m 2 - tepelná ztráta místnosti vyjde ve W Charakter a poloha místnosti A. rohová místnost s 1 oknem nad nevytápěnou nad nevytápěnou nad vytápěnou nad vytápěnou B. rohová místnost s 2 okny nad nevytápěnou nad nevytápěnou nad vytápěnou nad vytápěnou C. vnitřní místnost nad nevytápěnou nad nevytápěnou Způsob ochlazování místnosti shora ochlazovaná shora chráněná shora ochlazovaná shora chráněná shora ochlazovaná shora chráněná shora ochlazovaná shora chráněná shora ochlazovaná shora chráněná nad vytápěnou místn. shora chráněná D. koupelna s obvodovou stěnou bez obvodové stěny E. předsíň, schodiště Měrná tepelná ztráta [W / m 3 ]

12 Tepelná pohoda člověka - je dobrý pocit z teploty, který člověk vnímá při pobytu v prostředí, například vytápěném Předpoklady tepelné pohody: - udržení stálé teploty lidského těla těsně pod 37 C - zamezení pocitu chladu nebo nepříjemného tepla - člověk musí mít možnost předat nadbytečně vznikající tělesné teplo do okolního prostoru Podmínky pro dosažení tepelné pohody: A. subjektivní podmínky (pro každého zvláštní) - tělesný a duševní stav, schopnost přizpůsobení

13 B. Objektivní podmínky (pro všechny společné) - jsou to měřitelné veličiny, které lze ovlivňovat Druhy: 1. vnitřní teplota vzduchu v místnosti t v, teplota t s - význam má i rozdělení teploty vzduchu po výšce místnosti - význam má povrchová teplota stěn t s v místnosti - pro pocit tepelné pohody obvykle t v + t s = 38 C - při poklesu teploty stěn musí být zvýšena teplota vzduchu v místnosti a naopak - rozdíl t v a t s by měl být malý, max. 3 C, jinak člověk silně vnímá teplotní rozdíly Při fyzické zátěži jsou příjemnější nižší teploty.

14 2. relativní vlhkost vzduchu Doporučené rozmezí pro pobyt lidi je cca od 40 do 70 % relativní vlhkosti. - při poklesu vlhkosti nastávají dýchací problémy vysychání sliznic - při trvalém zvýšení k hranici 90 % dochází ke kondenzaci (zkapalnění) vzdušné vlhkosti a k tvorbě plísní v místech s nižší povrchovou teplotou (obvykle to jsou vnitřní kouty obvodových stěn) Teplota rosného bodu vzduchu t w - vodní páry ve vzduchu při ní začnou kondenzovat - je závislá na relativní vlhkosti a teplotě vzduchu

15 1. Vyjmenujte druhy teplonosných látek. 2. Vyjmenujte způsoby sdílení (šíření) tepla. 3. Co stanoví tepelné ztráty budovy? 4. Jaké jsou předpoklady tepelné pohody člověka? 1. Teplonosné látky jsou: voda (teplá a horká), pára (nízkotlaká, středotlaká a podtlaková), vzduch a ostatní látky (nemrzn. směs, olej). 2. Způsoby: vedení (kondukce), proudění (konvekce) a sálání (radiace). 3. Tepelné ztráty stanoví množství tepla, které uniká z budovy za jednotku času při rozdílu teplot vnitřního a venkovního prostředí. 4. Jsou to: udržení stálé teploty lidského těla těsně pod 37 C, zamezení pocitu chladu nebo nepříjemného tepla.
