Sklopný okenní sušák s upevněním na zeď zateplenou

Transkript

1 Sklopný okenní sušák s upevněním na zeď zateplenou Montážní návod Montážní návod 1. Na parapet postavíme závěsy (4), označíme a vyvrtáme díry o průměru 8 a 10 mm podle obr.1. Navrtáme také díry o průměru 8 mm, pro upevnění vodících kladek. Díry vyčistíme a vyfoukáme pumpičkou prach. 2. Dvojitou kladku (6) zašroubujeme do natlučené hmoždiny. Jednoduché kladky (5) naklepneme do vyvrtaných děr aretačními matkami až na zeď pod zateplením a šroubováním dotáhneme. (pozor na natočení ok šroubů obr.1). 3. Do vyvrtaných a vyčištěných děr pro upevnění závěsů natlučeme hmoždinky (13 a 24) podle obr.2 a upevníme závěsy nejdříve vruty 6 x 90mm (15). Vruty 8 x 140mm (11) použijeme, až k upevnění konstrukce sušáku. Nezapomeneme upevnit stavěcí háček (8) na závěs pod dvojitou kladkou. Strana 1 z 6

2 4. Rozbalíme vypletené konzoly sušáku (1) a propojíme je pomocí šroubů (21) a šroubů s okem (20) propojovací rozpěrnou tyčí (2). U délky nad 1700mm ji sestavíme ze dvou dílů a zajistíme spojkou (3) se samořeznými šroubky (22). Na oko šroubu (20) upevníme konec přitahovacího lanka (7) pomocí lanové svorky (23). 5. Sešroubovanou sestavu opatrně vysuneme z okna a ve svislé poloze upevníme vruty 8 x140 (11) k závěsům podle obr. 2 (vrut nedotahovat! kloubový spoj). Přitahovací lanko (7) pak postupně provlečeme soustavou kladek. U prostřední kladky dvojité (6), stáhneme lanko mezerou mezi dvěma rolkami směrem dolů podle obr.3. Na tuto část lanka nakonec uvážeme stavěcí kroužky (návod "Postup vázání stavěcích kroužků"). Druhý konec lanka připevníme stejným způsobem na oko šroubu v druhem rohu sušáku. 6. Sušák spustíme do vodorovné polohy a vyrovnáme. Označíme místo těsně pod dvojitou kladkou a v tom místě uvážeme uzel. 7. Sušák opět sklopíme do svislé polohy a podle umístění stavěcího háčku uvážeme první stavěcí kroužek. Další zhruba do poloviny délky lanka a poslední v místě, když je sušák ve vodorovné poloze viz. "Postup vázání stavěcích kroužků". 8. Napneme prádelní šňůru (začátek a konec opět upevníme lanovou svorkou), nasadíme plastové krytky na matky a šrouby, v případě zateplení můžeme závěsy utěsnit silikonovým tmelem (není součástí dodávky) a můžeme začít věšet prádlo. Strana 2 z 6

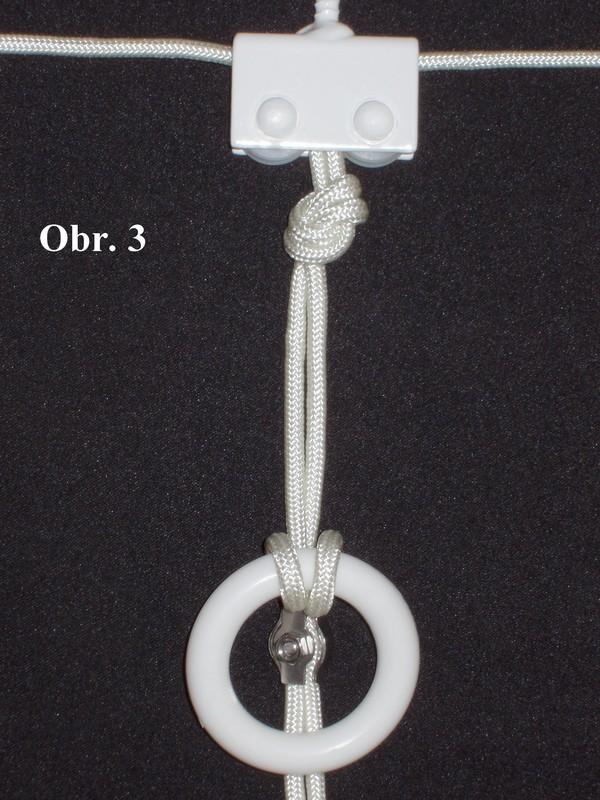

3 Strana 3 z 6

4 Seznam materiálu Pos Popis množství Boční konzoly (L30x30x3) Rozpěrná tyč (Al 20x20x2) Spojka rozpěrné tyče Závěs Kladky jednoduché Kladka dvojitá Přitahovací lanko Stavěcí háček Stavěcí kroužek Prádelní šňůra 1L,1P (1L, 1P) (rozteč sušáku nad 1700mm) 1L,1P 3ks Spojovací materiál Vrut 8 x 120 (Zn) Podložka ø8,4 (nerez) Hmoždinka 10 x 100 Plastová krytka na matici M8 Vrut 6 x 90 (Zn) Podložka ø6,4 (nerez) Matka M6 samojistná (nerez) Plastová krytka na matici M6 Vymezovací podložka Šroub M6x35 s okem (nerez) Šroub M6x16 (nerez) Šroub samořezný ø 3,5x9,5 Lanové svorky (nerez) Hmoždinka 8 x 80 6ks 6ks (rozteč sušáku nad 1700mm) 7ks Případné připomínky mailujte na rmslivka@seznam.cz nebo volejte na číslo Zámečnictví RMS Výškovická 428/ Ostrava Výškovice Web: Strana 4 z 6

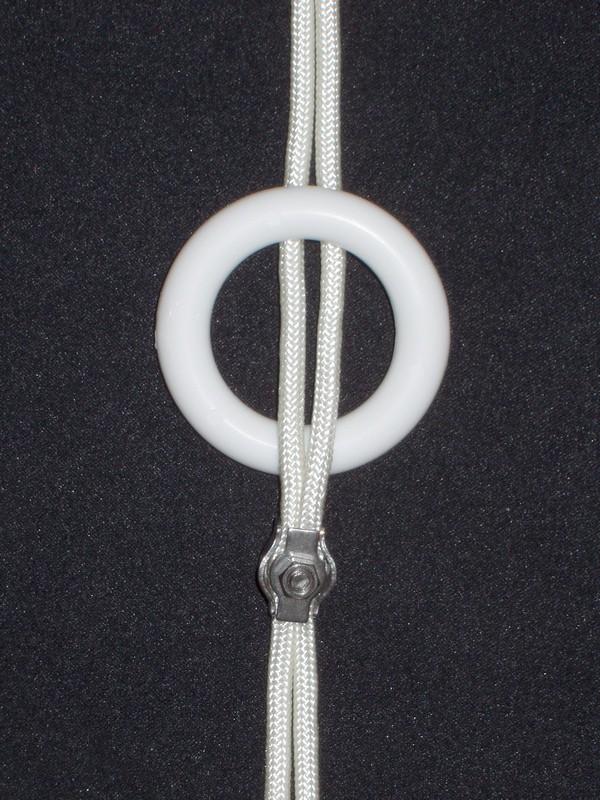

5 Postup vázání stavěcích kroužků 1. Provlečeme závěsné lanko postupně z jednoho rohu sušáku přes jednoduchou kladku, dvojitou kladku podle obrázku v pravo, pak přes další jednoduchou kladku a lanko upevníme ve druhém rohu sušáku. 2. Vzniklou smyčku pod dvojitou kladkou táhneme tak dlouho, až je sušák ve vodorovné poloze, nebo požadovaném mírném sklonu k rovině. Potom, podle obrázku č.2, uvážeme pod dvojitou kladkou uzel. 3. Sušák přitáhneme za lanko do polohy určené pro věšení prádla a podle umístění stavěcího háčku upevníme pomocí lanové svorky stavěcí kroužek (postup vázání je na konci tohoto návodu). Obrázek č.3. Strana 5 z 6

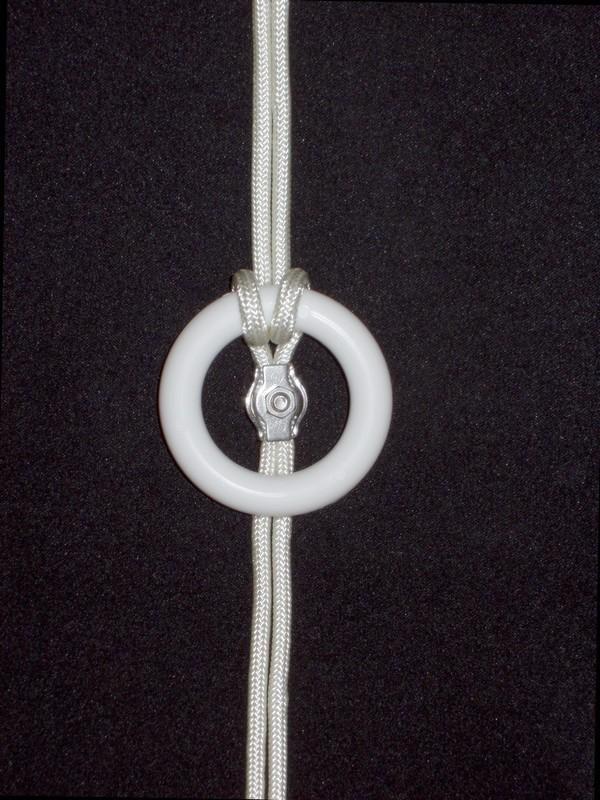

6 4. Stejným způsobem uvážeme kroužek uprostřed lanka pro snadnější manipulaci. 5. Poslední kroužek uvážeme se sušákem ve vodorovné poloze opět podle umístění stavěcího háčku. Zbytek lanka ustřihneme. Strana 6 z 6
