1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Práce s materiály a zařízení pro instalace, VY_32_INOVACE_STJ117 Jiří Stříteský Ročník: Instalatér 2-3 Předmět: Téma: Anotace: Odborný výcvik Montáž závěsného WC. Prezentace popisuje postup montáže závěsného WC, jeho části a hierarchii montáže

2 Montáž závěsného WC V dnešní době je velice moderní využívat zařizovací předměty s předstěnovou konstrukcí. Jejich hlavní výhodou je to, že nenarušují svou konstrukcí interiér místnosti. U předstěnového WC tak vidíme pouze mísu, sedátko a splachovací tlačítko. Veškerá konstrukce a splachovací nádoba je zazděna ve stěně. Balení předstěnového systému většinou obsahuje: závěsnou konstrukci, prvky pro uchycení, návod instalace, zátky, kryty, ovládací prvky tlačítka (bez samotného tlačítka). Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 2

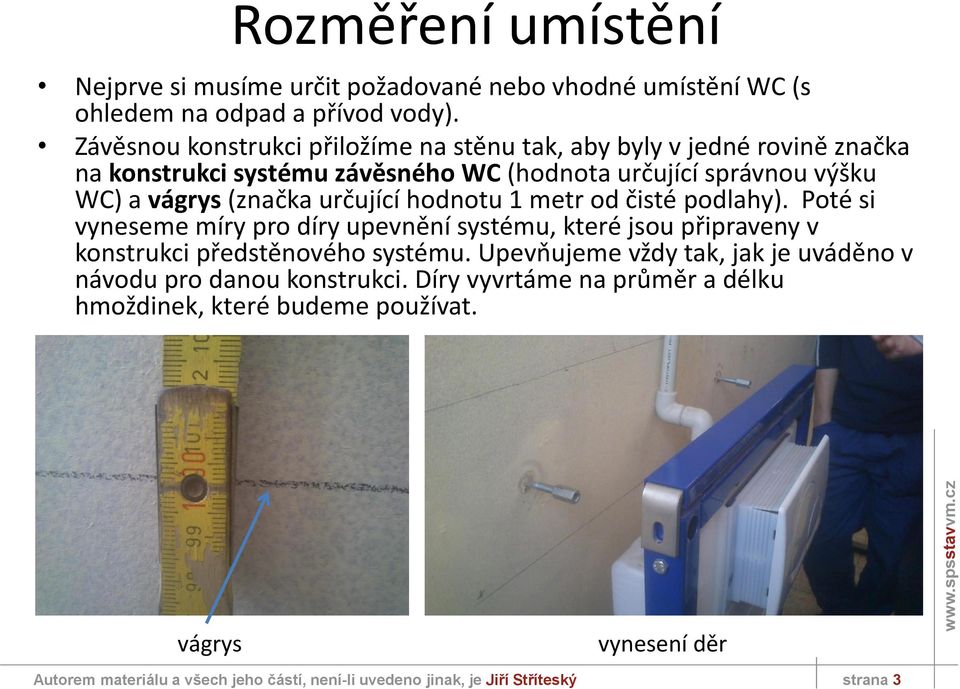

3 Rozměření umístění Nejprve si musíme určit požadované nebo vhodné umístění WC (s ohledem na odpad a přívod vody). Závěsnou konstrukci přiložíme na stěnu tak, aby byly v jedné rovině značka na konstrukci systému závěsného WC (hodnota určující správnou výšku WC) a vágrys (značka určující hodnotu 1 metr od čisté podlahy). Poté si vyneseme míry pro díry upevnění systému, které jsou připraveny v konstrukci předstěnového systému. Upevňujeme vždy tak, jak je uváděno v návodu pro danou konstrukci. Díry vyvrtáme na průměr a délku hmoždinek, které budeme používat. vágrys vynesení děr Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 3

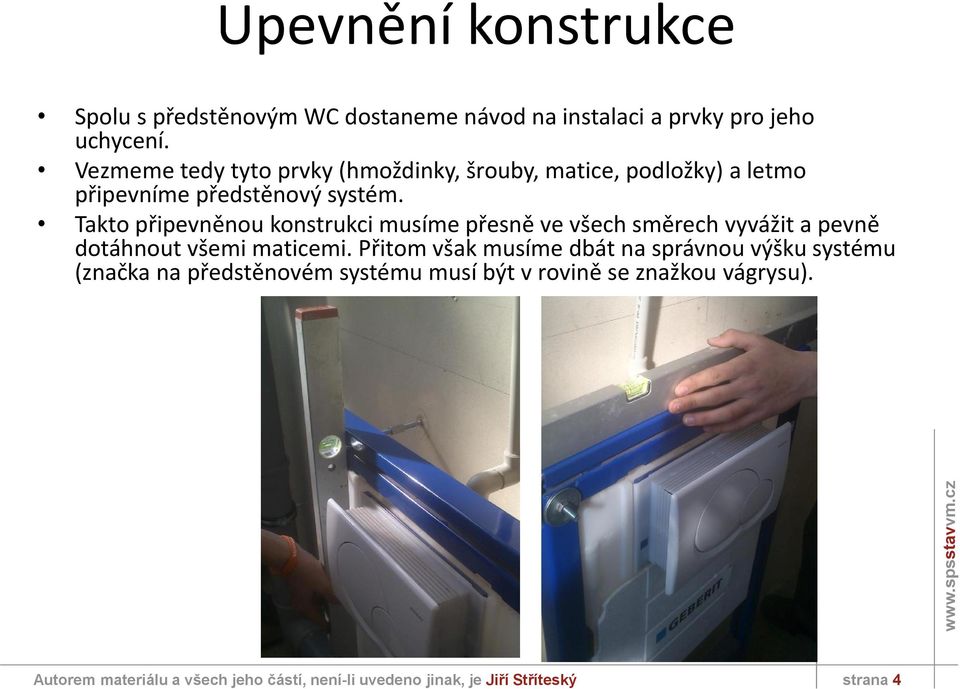

4 Upevnění konstrukce Spolu s předstěnovým WC dostaneme návod na instalaci a prvky pro jeho uchycení. Vezmeme tedy tyto prvky (hmoždinky, šrouby, matice, podložky) a letmo připevníme předstěnový systém. Takto připevněnou konstrukci musíme přesně ve všech směrech vyvážit a pevně dotáhnout všemi maticemi. Přitom však musíme dbát na správnou výšku systému (značka na předstěnovém systému musí být v rovině se znažkou vágrysu). Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 4

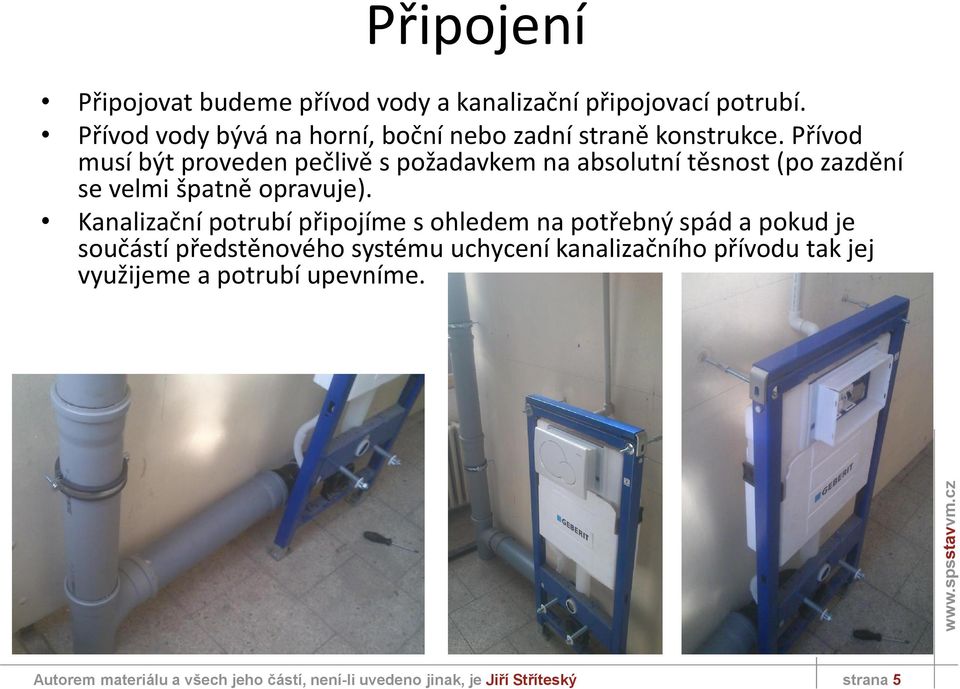

5 Připojení Připojovat budeme přívod vody a kanalizační připojovací potrubí. Přívod vody bývá na horní, boční nebo zadní straně konstrukce. Přívod musí být proveden pečlivě s požadavkem na absolutní těsnost (po zazdění se velmi špatně opravuje). Kanalizační potrubí připojíme s ohledem na potřebný spád a pokud je součástí předstěnového systému uchycení kanalizačního přívodu tak jej využijeme a potrubí upevníme. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 5

6 Zazdění Na takto vyvážený a připojený předstěnový systém nasadíme kryt tlačítka, který chrání otvor pro splachovací tlačítko před nebezpečím poškození při zazdívání. Namontujeme šrouby držící sedací mísu a navlečeme na ně chráničku obsaženou v balení předstěnového systému. Dále nasadíme zátky na připojení kanalizace a vody do záchodové mísy. Zamezíme tak ucpání a poškození přípojek při zazdívání. Předstěnový systém necháme zazdít. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 6

7 Montáž WC mísy Na takto zazděný předstěnový systém nadatíme mísu. Mísu nasazujeme na připravené šrouby v dolní části systému. Postup: odstraníme chránící zátky kanalizace a přívodu vody do mísy. Na šroubech pro mísu odřežeme chráničku a navlekneme měkčenou separační podložku. Poté nasadíme těsnění pro připojení splachovací vody a kanalizace do mísy. Poté mísu připevníme na šrouby pomocí matek a podložek dodávaných se systémem (šrouby dle potřeby zkrátíme); WC mísu vyvážíme. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 7

8 Montáž tlačítka Po zazdění namontujeme tlačítko. Postupovat budeme podle návodu dodávaném s předstěnovým systémem, jelikož u různých výrobců může být tato montáž odlišná. Obecně však postupujeme těmito kroky: ořezání přebytečného plastu přečnívajícího po zazdění ze stěny, připojení splachovací nádržky na přívod vody, puštění splachovacího ventilu, nastavení délky splachovacích kolíků, umístění ochranných plastů, nasazení samotného tlačítka. Délka splachovacích kolíků musí byt taková, aby přesně, bez vůle nebo tlaku doléhala zezadu na tlačítko. připojení ochranné plasty tlačítko Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 8

9 Použité zdroje a odkazy: Vlastní tvorba. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Jiří Stříteský strana 9
