NÁVOD K SESTROJENÍ BEZPEČNÉ BRANKY

Transkript

1 NÁVOD K SESTROJENÍ BEZPEČNÉ BRANKY Soupis dílů na 1 branku: 1.rám ( břevno,tyče svařeno) 2.spojovací trubka mezi tyčkou a zadním rámem 3.boční propojovací trubka d.1000 mm průměr 25 mm 4.zadní rohový propojovací díl 5.rohová trubka mezi břevnem a zadním rámem (šibenice) 6.zadní spojovací trubka d.4900mm,prům.25 mm 1x 1x 7.oplétací a výztužné lanko nylonové 8.zajišťovací šrouby (tex) zinkované cca 25 m min 16 ks 9.zajišťovací bodce včeně upevňovacího ocel.lanka a spojky 2 ks 10.síť nylonová 5000x2000x1200 mm 1 ks

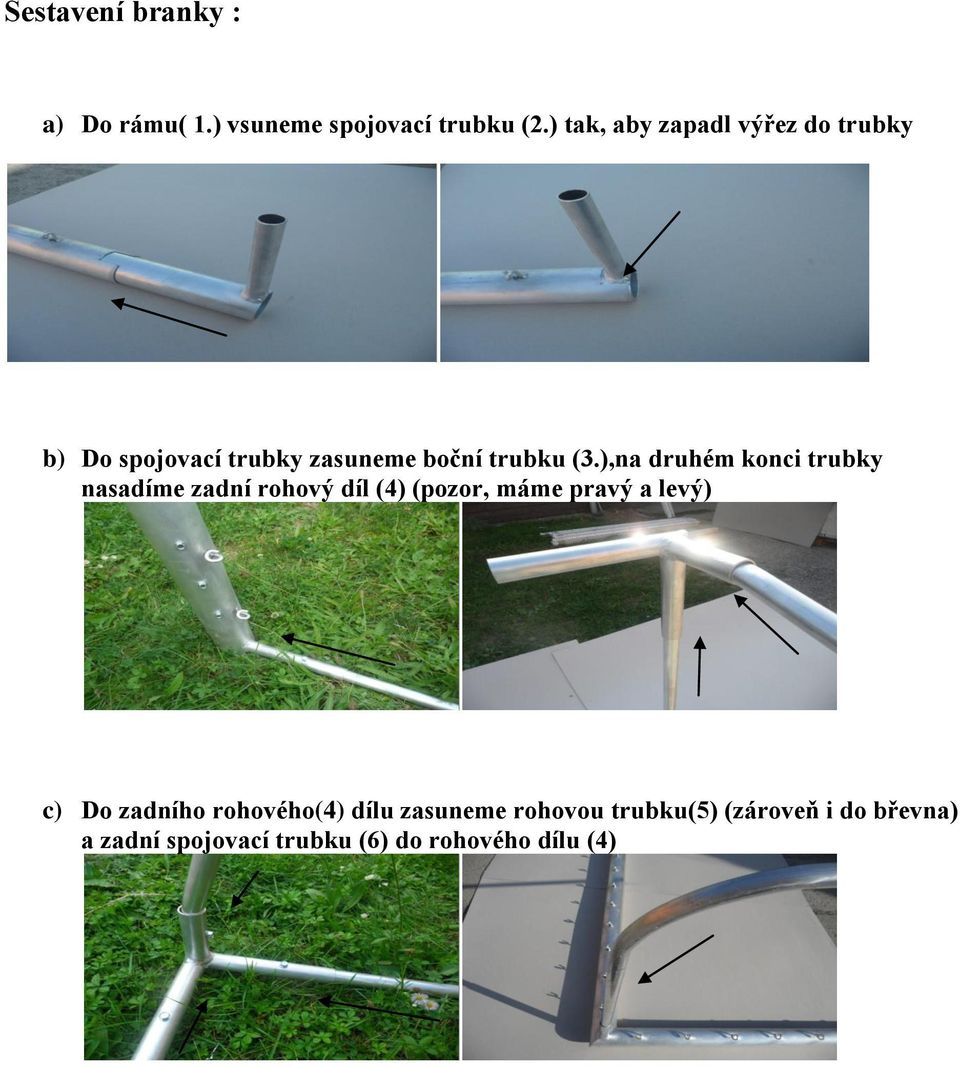

2 Sestavení branky : a) Do rámu( 1.) vsuneme spojovací trubku (2.) tak, aby zapadl výřez do trubky b) Do spojovací trubky zasuneme boční trubku (3.),na druhém konci trubky nasadíme zadní rohový díl (4) (pozor, máme pravý a levý) c) Do zadního rohového(4) dílu zasuneme rohovou trubku(5) (zároveň i do břevna) a zadní spojovací trubku (6) do rohového dílu (4)

3 Takto provedeme na pravé i levé straně branky zrcadlově, čímž zkompletujeme celou branku. Spojovacíma šroubama zajistíme všechny spoje dle fotek Nylonové lanko napneme mezi šibenicemi a pevně stáhneme tak, abychom vytvořili podpěru síti v zadní horní části branky. Nasadíme síť (10) (pozor na správnou orientaci horní a spodní strany sítě, jinak síť nelze nasadit) a) Branka se zajišťovacími trny

4 Upevníme ocelové lanko pomocí spojek do obou rohů brány cca 10 cm od spodní hrany spojovací trubky (6) na zadní rohový díl (4). Bránu po usazení na určené místo zajistíme zašlápnutím bodce (9) do země až po horní plech tak, aby plech překrýval zadní spojovací trubku (9). Bodec vytahujeme ze země pomocí navařeného kruhu. b) Branka se závažím : V případě použití branek na UMT je nutno zajistit bránu proti samovolnému převrácení pomocí závaží umístěného v zadní podélné tyči o váze min.15 kg, které svojí váhou zajišťuje stabilitu brány do úhlu náklonu až 40 sevřeného s vodorovnou plochou a dopadovou silou max 121 N. Na obrázcích je vyfoceno závaží, jeho umístění, uchycení a sklon brány ve zlomovém okamžiku, kdy brána začíná padat k zemi. Do tohoto okamžiku se brána vrací do své původní polohy. Vždy se řiďte pokyny uvedenými v tomto návodu a umístěnými na tyči branky.

5 clean4you s.r.o. Chválkovická 101/4, Olomouc Tel: Web:

6 Prohlášení o shodě výrobku s technickými předpisy ve smyslu zákona č. 22/1997 Sb., o technických požadavcích na výrobky, a nařízení vlády č. 173/1997 Sb., kterým se stanoví vybrané výrobky k posuzování shody, v platném znění. a) Identifikační údaje o výrobci nebo dovozci, který vydává prohlášení Clean4you s.r.o. Chvalkovická 101/4 Olomouc IČ : DIČ: CZ b) Identifikační údaje o výrobku: Název: Fotbalová branka hliníková Typ : žákovská 5000x2000 mm přenosná, tréninková 7320x2440 mm přenosná Tréninková přenosná 600x900mm,800x1200 mm Identifikační údaje o výrobci dováženého výrobku Obchodní jméno: Clean4you s.r.o. Sídlo: Chvalkovická 101/4 Olomouc c) Popis a určení výrobku Fotbalová hliníková branka se sítí, průměr trubek 80 m hlavní konstrukce, pomocná konstrukce mm, uchycení do podkladu pomocí 2 ks trnů, na umělé povrchy závaží umístěné v zadní trubce pr.35 mm váhy min 13 kg d) Údaj o použitém způsobu posouzení shody 12 odst. 3 písm. a) zákona č. 22/1997 Sb. - posouzení shody za stanovených podmínek e) Seznam technických předpisů a harmonizovaných českých technických norem použitých při posouzení shody EN 748 Bezpečné fotbalové branky g) Potvrzení výrobce nebo dovozce Výrobce (dovozce), identifikovaný pod písmenem a) tohoto prohlášení, potvrzuje, že vlastnosti výrobku, identifikovaného pod písmenem b) a c) tohoto prohlášení, splňují základní požadavky na výrobky, konkretizované českými technickými normami identifikovanými pod písmenem e) tohoto prohlášení. Výrobek je za podmínek obvyklého ( popř. výrobcem nebo dovozcem určeného) použití bezpečný. Výrobce (dovozce) potvrzuje, že přijal opatření, kterými zabezpečuje shodu všech výrobků jím uváděných na trh s technickou dokumentací a základními požadavky. Datum a místo vydání prohlášení o shodě Jméno a funkce odpovědné osoby výrobce/dovozce Milan Horyl jednatel společnosti Podpis: clean4you s.r.o. Chválkovická 101/4, Olomouc Tel: clean4you@cleanforyou.cz Web:
