2 Přepravky pro automobilový průmysl 92

3 Přepravky 93

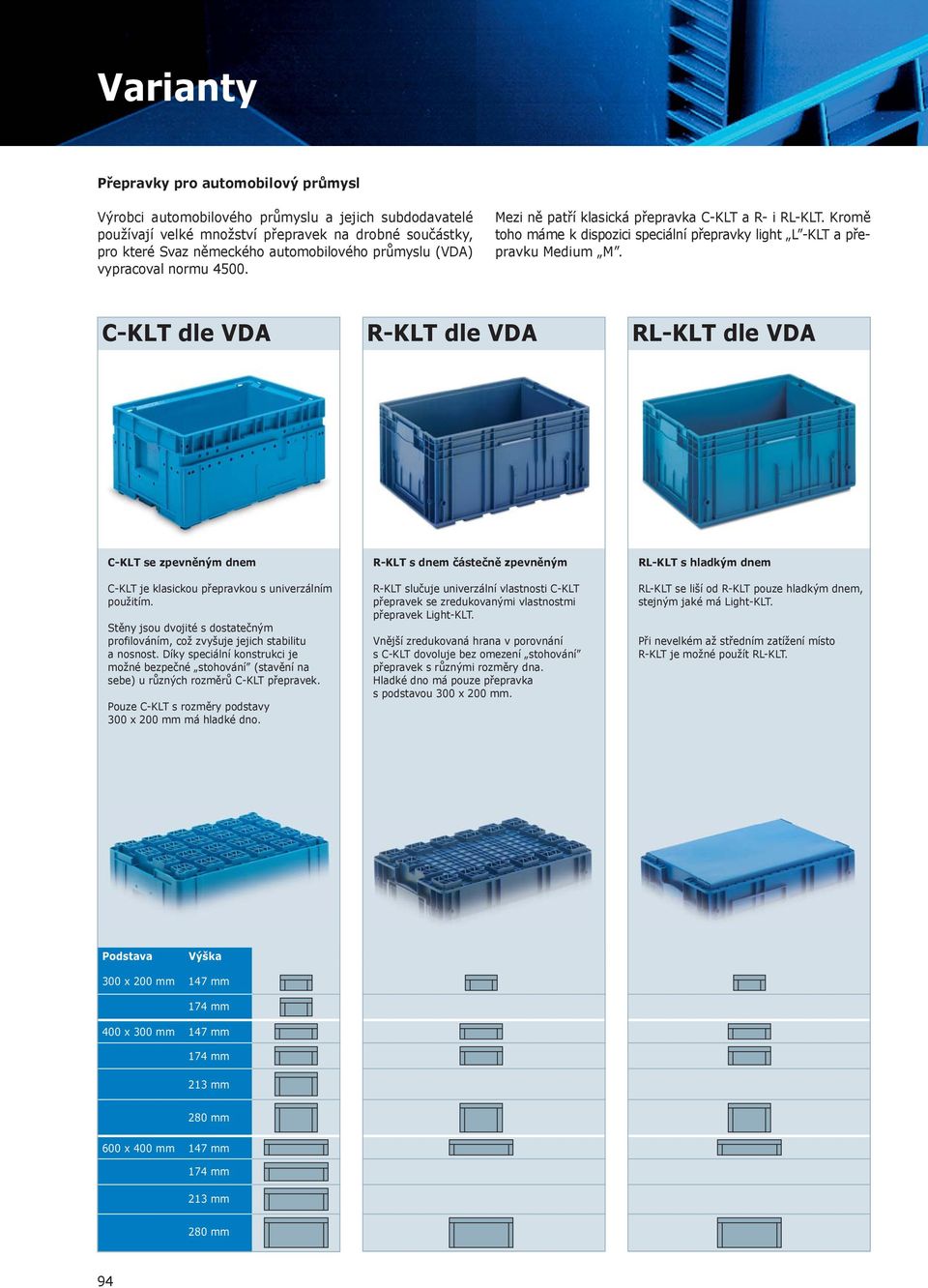

4 Varianty Přepravky pro automobilový průmysl Výrobci automobilového průmyslu a jejich subdodavatelé používají velké množství přepravek na drobné součástky, pro které Svaz německého automobilového průmyslu (VDA) vypracoval normu Mezi ně patří klasická přepravka C- a R- i RL-. Kromě toho máme k dispozici speciální přepravky light L - a přepravku Medium M. C- dle VDA R- dle VDA RL- dle VDA C- se zpevněným dnem C- je klasickou přepravkou s univerzálním použitím. Stěny jsou dvojité s dostatečným profilováním, což zvyšuje jejich stabilitu a nosnost. Díky speciální konstrukci je možné bezpečné stohování (stavění na sebe) u různých rozměrů C- přepravek. Pouze C- s rozměry podstavy 300 x 200 mm má hladké dno. R- s dnem částečně zpevněným R- slučuje univerzální vlastnosti C- přepravek se zredukovanými vlastnostmi přepravek Light-. Vnější zredukovaná hrana v porovnání s C- dovoluje bez omezení stohování přepravek s různými rozměry dna. Hladké dno má pouze přepravka s podstavou 300 x 200 mm. RL- s hladkým dnem RL- se liší od R- pouze hladkým dnem, stejným jaké má Light-. Při nevelkém až středním zatížení místo R- je možné použít RL-. Podstava Výška 300 x 200 mm 147 mm 174 mm 400 x 300 mm 147 mm 174 mm 213 mm 280 mm 600 x 400 mm 147 mm 174 mm 213 mm 280 mm 94

5 Light- Speciální GGVS přepravky Light- S hladkým dnem a odtokovými otvory Tato přepravka se výrazně liší od přepravek C-. Je lehká a místo dvojitých stěn má Light- jednoduché stěny s důmyslným zpevňujícím žebrováním zajišťujícím odpovídající nosnost a stabilitu. Vyztužené dno zde bylo nahrazeno hladkým, plným dnem. speciální Pro možnost přepravovat v citlivé součástky či výrobky, vkládají se často do přepravek vakuově tvarované fixační vklady na technické součástky, jejichž hnízda jsou optimálně přizpůsobena k ochraně a fixaci. vybaven vkladem pro technické součástky se nazývá Speciální a liší se od ostatních VDA barvou přepravky. Viz část Obaly pro nebezpečné materiály GGVS, stránka 213. Skládací VDA Medium Přepravka M ESD Antistatické ESD Skládací Skládací je praktická přepravka spořící místo při zpětném transportu a skladování. Je v rozměrech 600x400, se zpevněným i hladkým dnem. I verze se zpevněným dnem umožňuje skládání různých typů na sebe ( stohování ). Při zpětné přepravě prázdných, složených přepravek se celkově ušetří až 2/3 z původního prostoru. Přepravka Medium M Přepravka Medium M s rozměry podstavce 600 x 500 mm a 1000 x 600 mm je mezičlánkem mezi přepravkami a velkými přepravkami s podstavou od 800 x 600 mm a přepravkami GLT, jejichž podstava odpovídá rozměrům EURO palety nebo ISO palety. Navíc jsou tyto přepravky vybaveny vnitřním integrovaným uchycením pro vakuově tvarované, fixační vklady, které umožňují lepší stabilitu a fixaci. Viz část Antistatické přepravky ESD, stránky

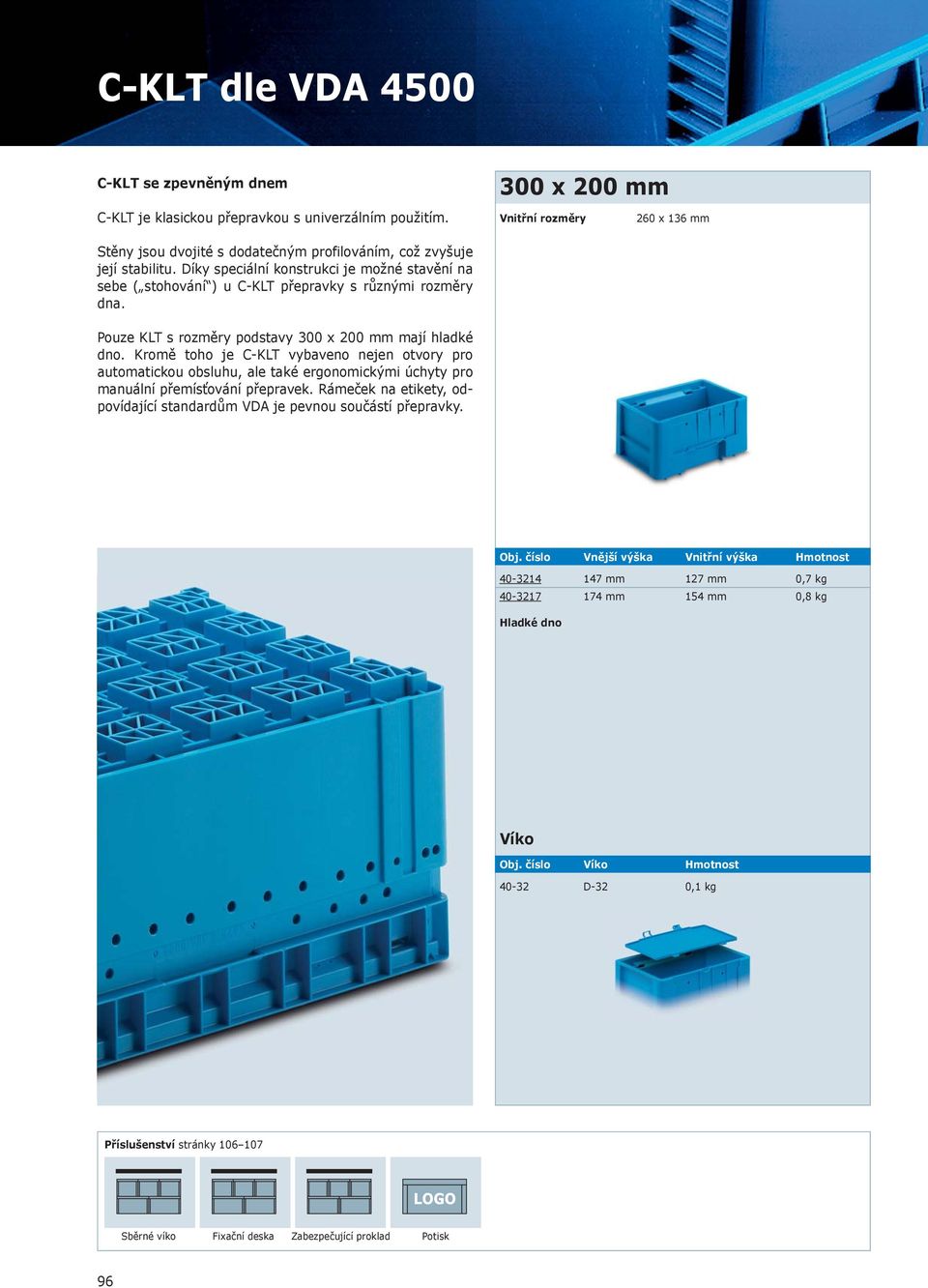

6 C- dle VDA 4500 C- se zpevněným dnem C- je klasickou přepravkou s univerzálním použitím. 300 x 200 mm 260 x 136 mm Stěny jsou dvojité s dodatečným profilováním, což zvyšuje její stabilitu. Díky speciální konstrukci je možné stavění na sebe ( stohování ) u C- přepravky s různými rozměry dna. Pouze s rozměry podstavy 300 x 200 mm mají hladké dno. Kromě toho je C- vybaveno nejen otvory pro automatickou obsluhu, ale také ergonomickými úchyty pro manuální přemísťování přepravek. Rámeček na etikety, odpovídající standardům VDA je pevnou součástí přepravky mm 127 mm 0,7 kg mm 154 mm 0,8 kg Hladké dno Obj. číslo Hmotnost D-32 0,1 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 96

7 400 x 300 mm 600 x 400 mm 334 x 247 mm 532 x 346 mm mm 103 mm 1,6 kg mm 130 mm 1,9 kg mm 170 mm 2,0 kg mm 236 mm 2,6 kg mm 98 mm 2,8 kg mm 125 mm 3,0 kg mm 165 mm 3,7 kg mm 231 mm 4,4 kg Obj. číslo Hmotnost D-43 0,2 kg Pokládané víko 0,1 kg (neodpovídá VDA 4500) Obj. číslo Hmotnost D-64 0,6 kg Pokládané víko 0,3 kg (neodpovídá VDA 4500) Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 97

8 R- dle VDA 4500 R- s částečně zpevněným dnem Přepravky R- představují určitý mezičlánek mezi univerzálními vlastnostmi C- a redukovanými vlastnostmi L- přepravek. 300 x 200 mm 243 x 162 mm Zredukované zpevnění dna, ve srovnání se dnem přepravek C-, umožňuje snadné skládání různých typů přepravek na sebe ( stohování ). Hladké dno má pouze přepravka s rozměry podstavy 300 x 200 mm mm 129 mm 0,6 kg Hladké dno Obj. číslo Hmotnost Pokládané víko 0,2 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 98

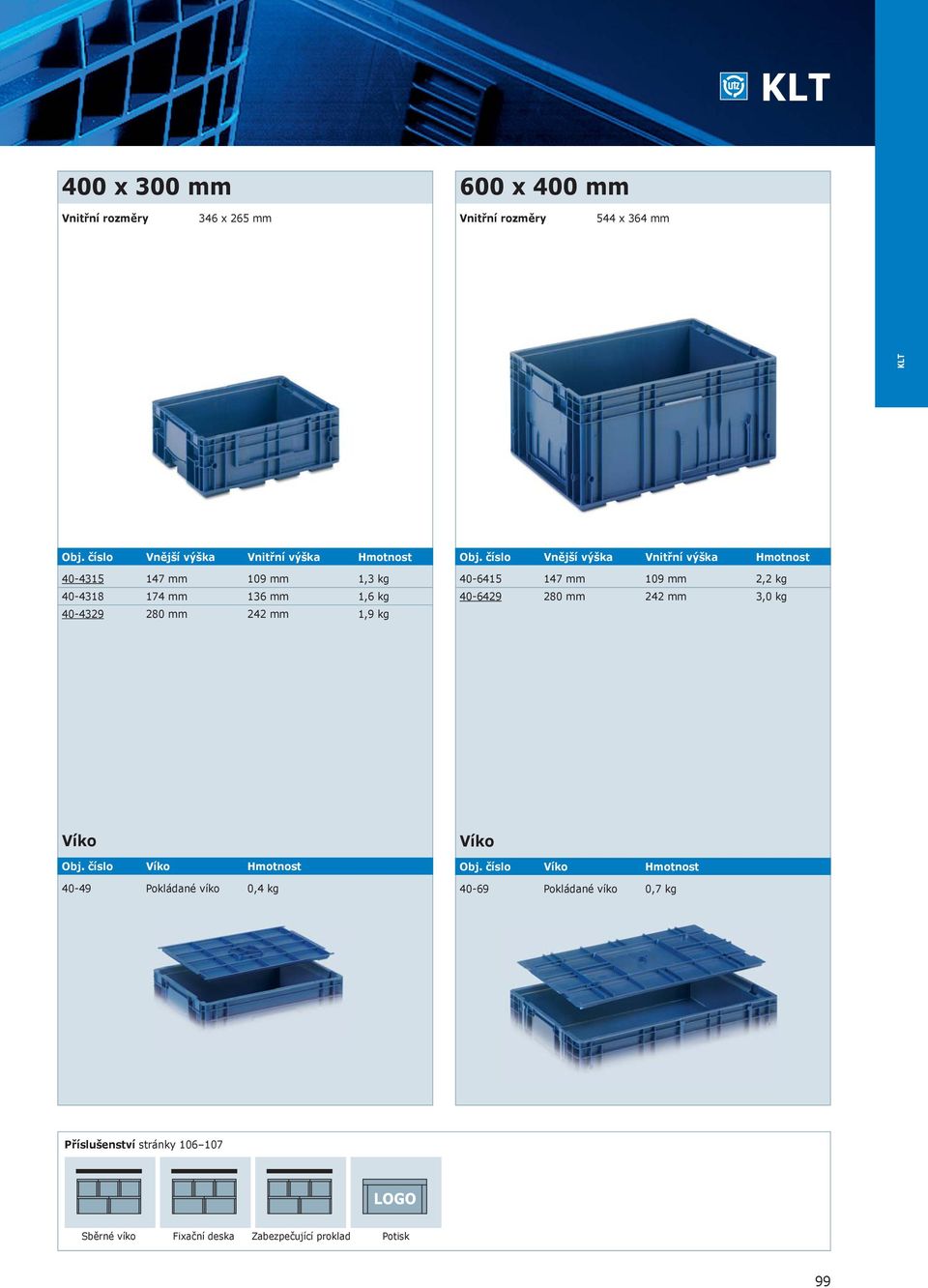

9 400 x 300 mm 600 x 400 mm 346 x 265 mm 544 x 364 mm mm 109 mm 1,3 kg mm 136 mm 1,6 kg mm 242 mm 1,9 kg mm 109 mm 2,2 kg mm 242 mm 3,0 kg Obj. číslo Hmotnost Pokládané víko 0,4 kg Obj. číslo Hmotnost Pokládané víko 0,7 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 99

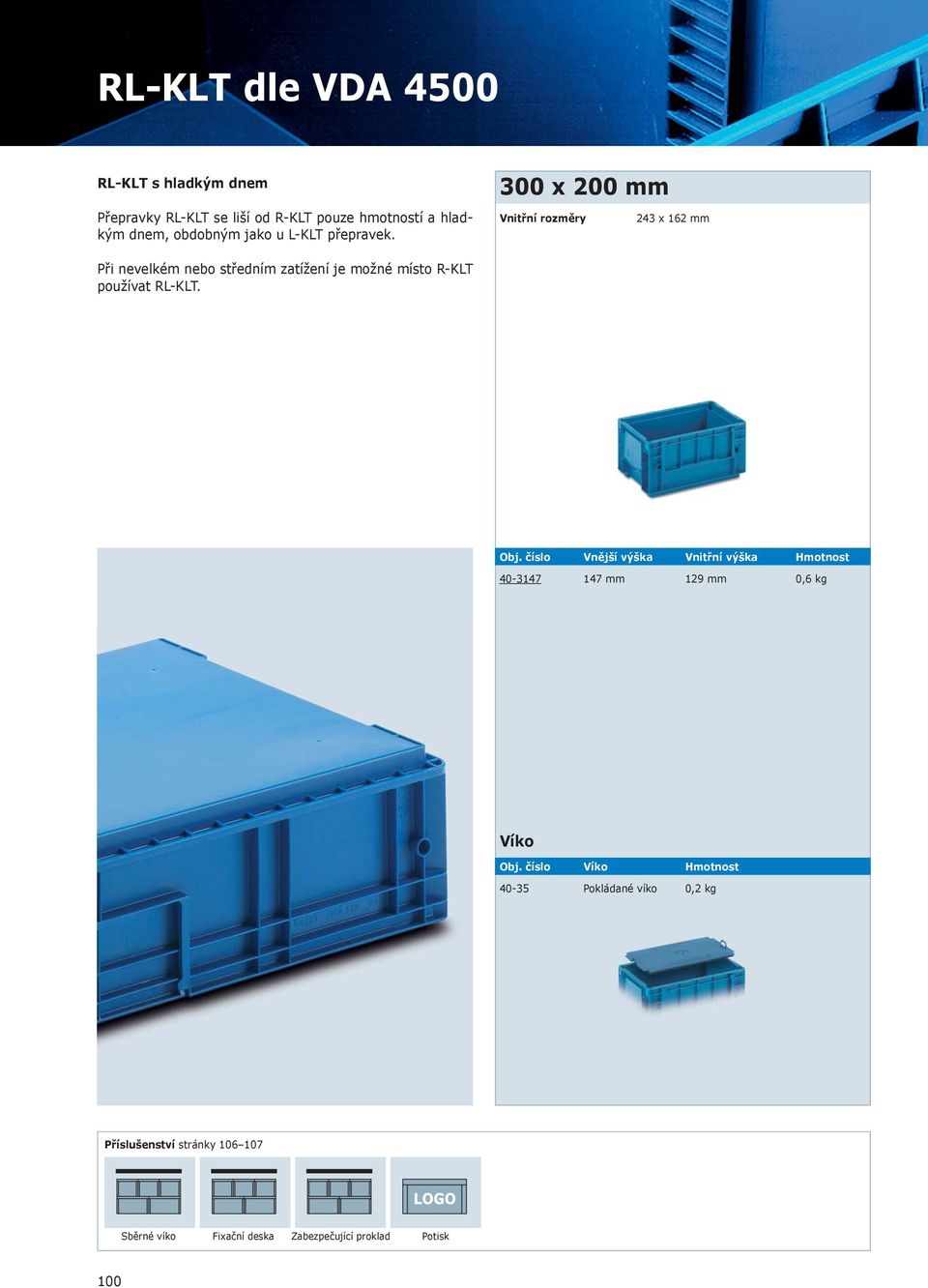

10 RL- dle VDA 4500 RL- s hladkým dnem Přepravky RL- se liší od R- pouze hmotností a hladkým dnem, obdobným jako u L- přepravek. 300 x 200 mm 243 x 162 mm Při nevelkém nebo středním zatížení je možné místo R- používat RL mm 129 mm 0,6 kg Obj. číslo Hmotnost Pokládané víko 0,2 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 100

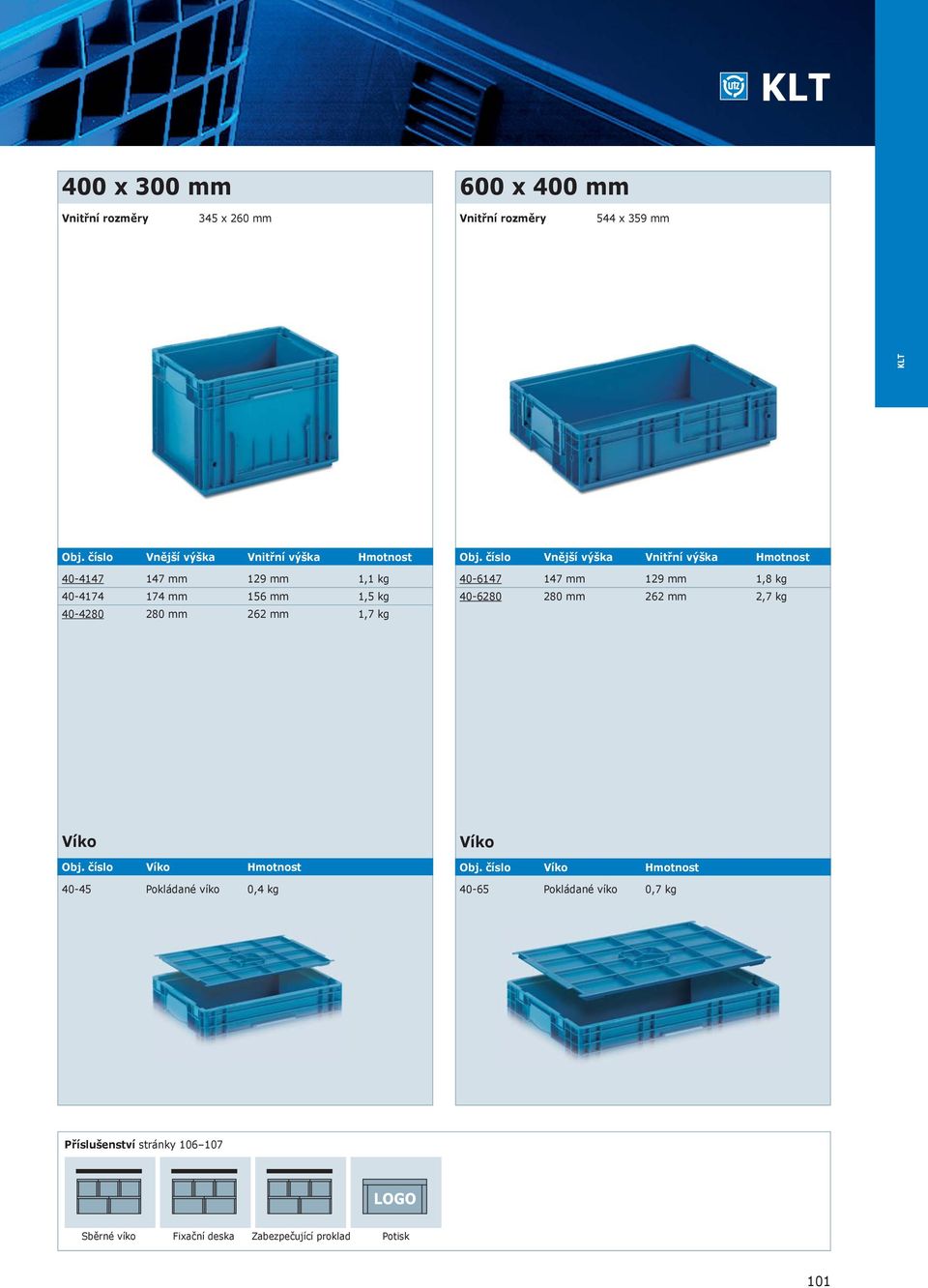

11 400 x 300 mm 600 x 400 mm 345 x 260 mm 544 x 359 mm mm 129 mm 1,1 kg mm 156 mm 1,5 kg mm 262 mm 1,7 kg mm 129 mm 1,8 kg mm 262 mm 2,7 kg Obj. číslo Hmotnost Pokládané víko 0,4 kg Obj. číslo Hmotnost Pokládané víko 0,7 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 101

12 Light- Light- s hladkým dnem a odtokovými otvory Tato přepravka je proti přepravkám C- výrazně odlehčenou verzí. Místo dvojitých stěn má Light- jednoduché stěny, které ovšem díky zpevnění žebrováním vykazují odpovídající stabilitu. 300 x 200 mm 245 x 163 mm Kompletně zpevněné dno bylo zde nahrazeno hladkým, plným dnem L 147 mm 129 mm 0,6 kg Obj. číslo Hmotnost Pokládané víko 0,2 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 102

13 400 x 300 mm 600 x 400 mm 344 x 261 mm 544 x 361 mm L 147 mm 129 mm 1,0 kg L 280 mm 262 mm 1,4 kg L 147 mm 129 mm 1,7 kg L 280 mm 262 mm 2,5 kg Obj. číslo Hmotnost Pokládané víko 0,4 kg Obj. číslo Hmotnost Pokládané víko 0,7 kg Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 103

14 skládací dle VDA 4500 skládací skládací, je přepravka s rozměry podstavy 600 x 400 mm s kompletně zpevněným dnem (jako v případě C-) i s hladkým dnem. 600 x 400 mm 535 x 357 mm Výška po složení 95 mm Objem 46 litrů Verze se zpevněným dnem umožňuje kombinaci ukládání na sebe těchto přepravek s jinými. Důležitou výhodou této přepravky v porovnání se standardními přepravkami : Během přepravy prázdných skládacích přepravek je možné ušetřit místo až o 2/3 svého původního objemu mm 242 mm 3,4 kg Zpevněné dno (v celku) mm 262 mm 2,9 kg Hladké dno Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 104

15 speciální C- Speciál R- Speciál C- s vakuově tvarovaným vkladem na technické součástky. R- s vakuově tvarovaným vkladem na technické součástky. RL- Speciál L- Speciál RL- s vakuově tvarovaným vkladem na technické součástky. L- s vakuově tvarovaným vkladem na technické součástky. Příslušenství stránky Sběrné víko Fixační deska Zabezpečující proklad Potisk 105

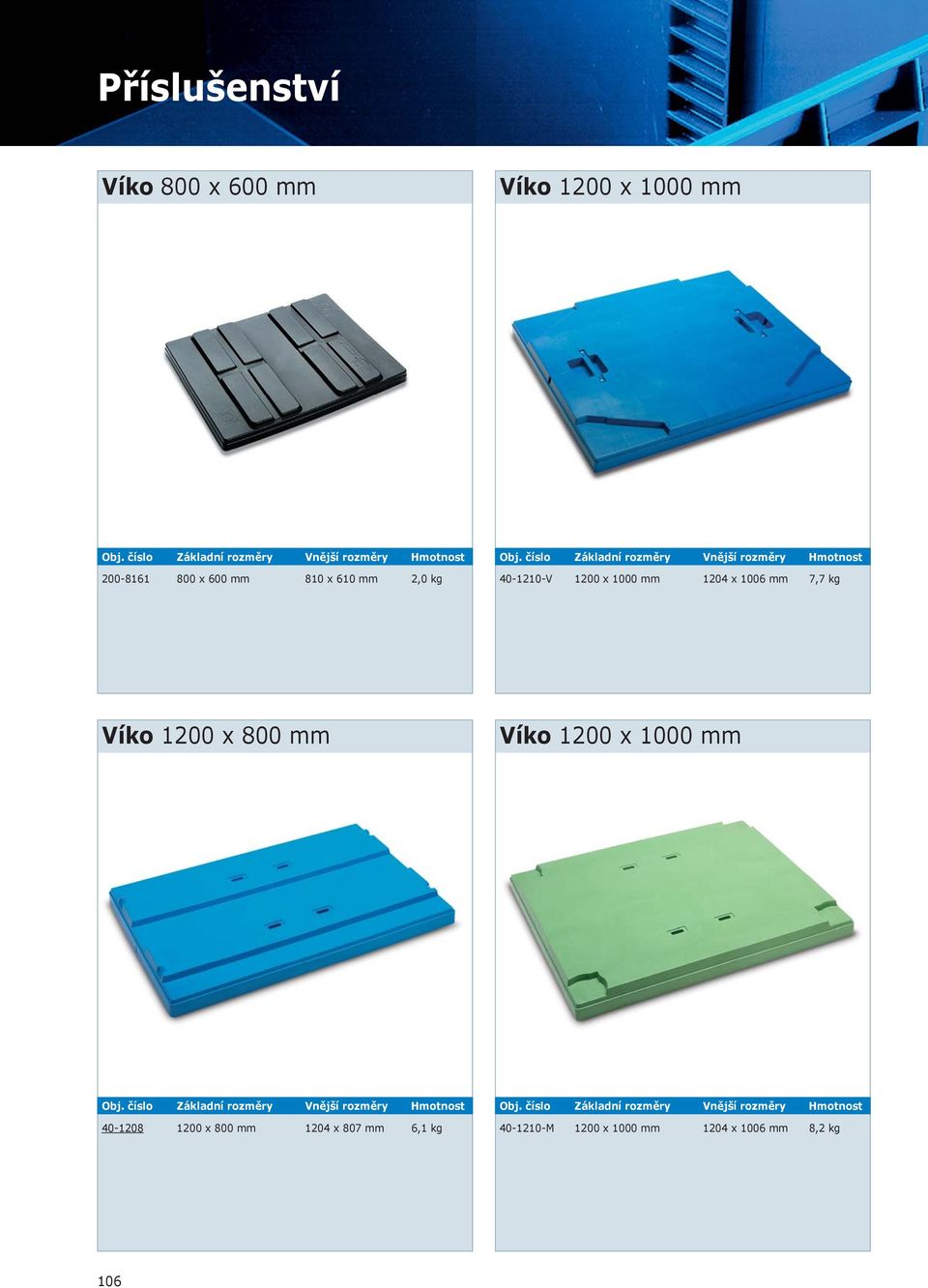

16 Příslušenství 800 x 600 mm 1200 x 1000 mm Obj. číslo Základní rozměry Vnější rozměry Hmotnost x 600 mm 810 x 610 mm 2,0 kg Obj. číslo Základní rozměry Vnější rozměry Hmotnost V 1200 x 1000 mm 1204 x 1006 mm 7,7 kg 1200 x 800 mm 1200 x 1000 mm Obj. číslo Základní rozměry Vnější rozměry Hmotnost x 800 mm 1204 x 807 mm 6,1 kg Obj. číslo Základní rozměry Vnější rozměry Hmotnost M 1200 x 1000 mm 1204 x 1006 mm 8,2 kg 106

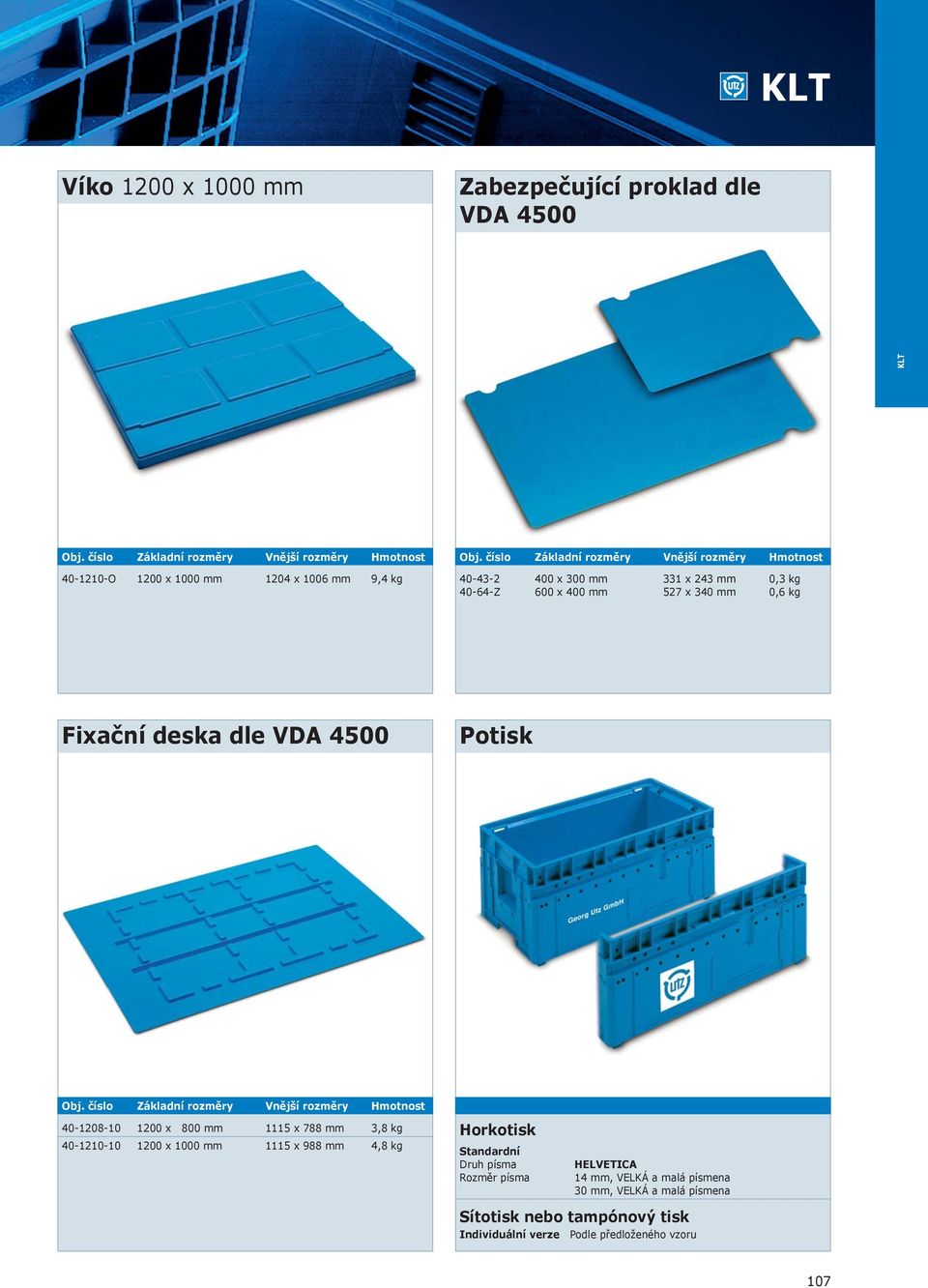

17 1200 x 1000 mm Zabezpečující proklad dle VDA 4500 Obj. číslo Základní rozměry Vnější rozměry Hmotnost O 1200 x 1000 mm 1204 x 1006 mm 9,4 kg Obj. číslo Základní rozměry Vnější rozměry Hmotnost x 300 mm 331 x 243 mm 0,3 kg Z 600 x 400 mm 527 x 340 mm 0,6 kg Fixační deska dle VDA 4500 Potisk Obj. číslo Základní rozměry Vnější rozměry Hmotnost x 800 mm 1115 x 788 mm 3,8 kg x 1000 mm 1115 x 988 mm 4,8 kg Horkotisk Standardní Druh písma Rozměr písma HELVETICA 14 mm, VELKÁ a malá písmena 30 mm, VELKÁ a malá písmena Sítotisk nebo tampónový tisk Individuální verze Podle předloženého vzoru 107

18 Přepravky Medium M Rámy pro vklady Výšky přepravek 94 mm 114 mm 128 mm 147 mm mm 213 mm 280 mm = 315 mm 335 mm 415 mm Důležitou vlastností přepravek M je skutečnost, že mají na vnitřních stěnách speciální úchyty, pomocí kterých se vakuově tvarované vklady fixují v přepravce. Přepravka Medium M patří s rozměry 600 x 500 mm a 1000 x 600 mm mezi přepravky s max. rozměry podstavy 800 x 600 mm a velké přepravky GLT, jejichž podstava odpovídá rozměrům EURO a ISO palety. 108

19 600 x 500 mm 1000 x 600 mm 560 x 444 mm 943 x 543 mm Obj. číslo Vnější výška Užitková výška Hmotnost mm 50,5 mm 2,3 kg mm 70,5 mm 2,5 kg mm 84,5 mm 2,6 kg mm 103,5 mm 2,8 kg mm 130,5 mm 3,2 kg mm 169,5 mm 3,5 kg mm 236,5 mm 4,2 kg mm 271,5 mm 4,4 kg mm 291,5 mm 4,6 kg mm 371,5 mm 5,6 kg Obj. číslo Vnější výška Užitková výška Hmotnost mm 50,5 mm 4,2 kg mm 70,5 mm 4,4 kg mm 84,5 mm 4,8 kg mm 103,5 mm 5,1 kg mm 130,5 mm 5,4 kg mm 169,5 mm 5,8 kg mm 236,5 mm 6,8 kg mm 271,5 mm 7,3 kg mm 291,5 mm 7,5 kg mm 371,5 mm 8,7 kg Obj. číslo Vkládané víko, PET průhledné Obj. číslo Vkládané víko, PET průhledné Na objednávku dodáme balení M také bez úchytů na vnitřních stěnách. Na objednávku dodáme balení M také bez úchytů na vnitřních stěnách. 109

20 Příslušenství M 1200 x 1000 mm 1200 x 1000 mm Obj. číslo Základní rozměry Vnější rozměry Hmotnost V 1200 x 1000 mm 1204 x 1006 mm 7,7 kg Obj. číslo Základní rozměry Vnější rozměry Hmotnost O 1200 x 1000 mm 1204 x 1006 mm 9,4 kg 1200 x 1000 mm Potisk Obj. číslo Základní rozměry Vnější rozměry Hmotnost M 1200 x 1000 mm 1204 x 1006 mm 8,2 kg Horkotisk Standardní Druh písma Rozměr písma HELVETICA 14 mm, VELKÁ a malá písmena 30 mm, VELKÁ a malá písmena Sítotisk nebo tampónový tisk Individuální verze Podle předloženého vzoru 110

21 Speciální přepravky na lehké součástky Přepravka na lehké součástky 800 x 600 mm Přepravka na lehké součástky 1200 x 600 mm 743 x 555 mm Objem 1155 x 560 mm 255 litrů mm 75 mm 1,5 kg mm 115 mm 2,0 kg mm 215 mm 4,1 kg mm 275 mm 4,8 kg V 420 mm 395 mm 10 kg Zpevněné boční stěny, dno s profilováním Možné dvojité dno 111
