1 Zakladatel firmy Georg Utz

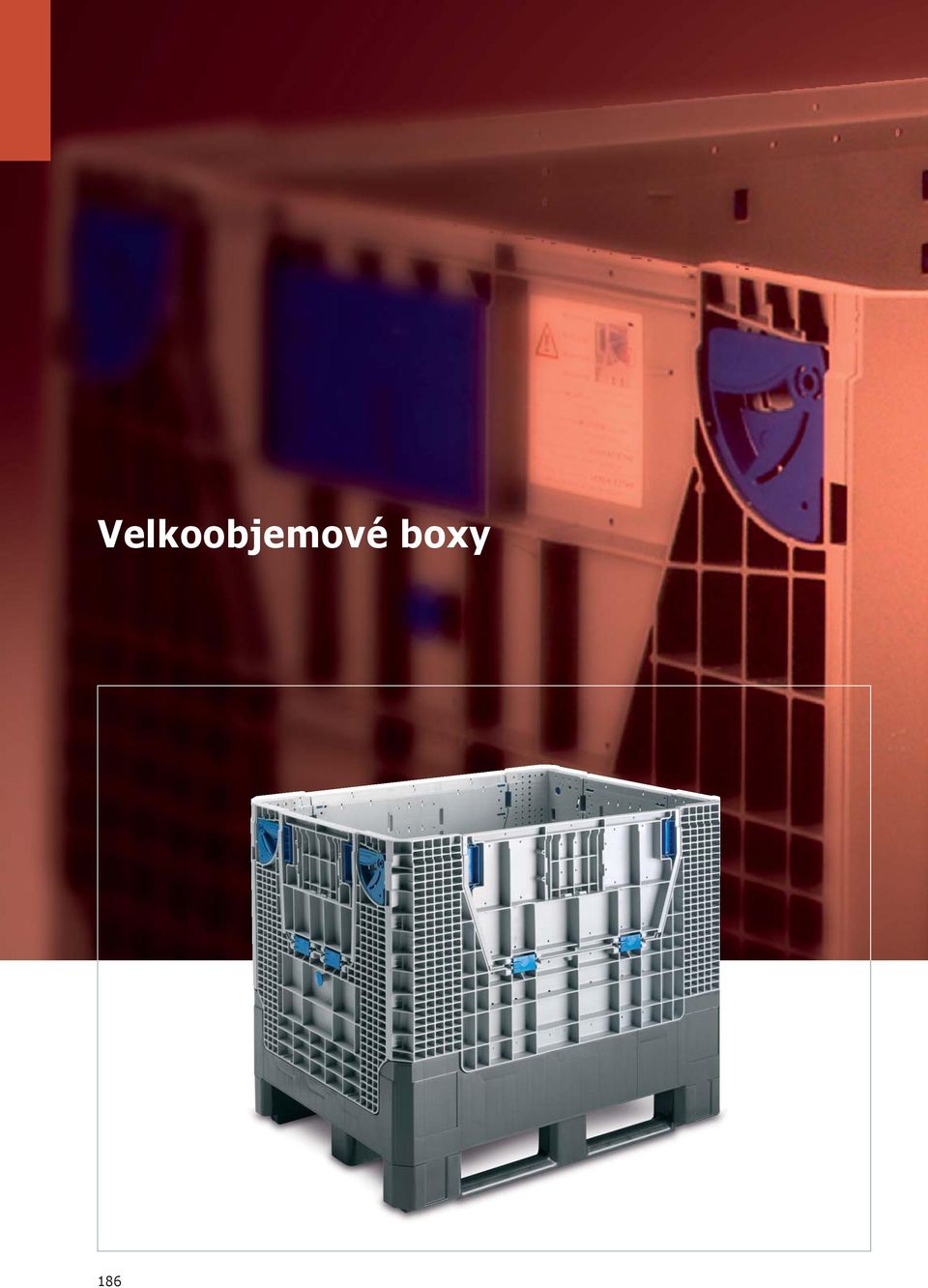

2 Velkoobjemové boxy 186

3 GLT Velko- -objemové boxy 187

4 Varianty KOLOX KOLOX systém skládání Po otevření mechanismu zámků... KOLOX skládací velkoobjemový box KOLOX-GLT PLUS je skládací velkoobjemový box na bázi palety s rozměry 1200 x 800 mm a 1200 x 1000 mm. Kromě toho disponujeme boxy KOLOX s rozměry podstavy 1000 x 600 mm, 1400 x 1200 mm a 1800 x 1200 mm. Společnou předností všech variant je možnost složení prázdného boxu a tím značného ušetření místa. Vhodné jsou zejména v případech dopravy bez zpětného vytížení. Kromě toho u všech boxů KOLOX, nezávisle na rozměru podstavy, existuje možnost otevření některých či všech stěn pro usnadnění manipulace při vkládání i vykládání obsahu. Usnadňuje to ve značné míře obsluhu takto velkého boxu.... je možné složit boční stěny a naskládat je na sebe. Úspora místa během zpětné přepravy Příklad: KOLOX-GLT PLUS 1200 x 1000 x 900 mm. 7 složených přepravek má téměř stejnou výšku jako 3 rozložené velkoobjemové boxy. Díky tomu je možné při zpětné přepravě získat úsporu místa ve výši až 55%. Takovýto mechanismus skládání, umožňuje úsporu prostoru. 188

Kromě toho disponujeme boxy KOLOX s rozměry podstavy 1000 x 600 mm, 1400 x 1200 mm a 1800 x 1200 mm. Společnou předností všech variant je možnost složení prázdného boxu a tím značného ušetření místa.

5 GLT PALOX NGGL Paletové boxy PALOX, to jsou velkoobjemové paletové boxy o rozměrech podstavy 1200 x 1000 mm. Proti přepravkám KOLOX je není možné skládat. Disponujeme různými variantami boxů PALOX s plnými a štěrbinovými stěnami. PALOX-y jsou většinou vybaveny lyžinami. V případě těžkých PALOX-boxů je výhoda možnosti převrácení na stranu a jejich vyprázdnění. Aby bylo možné odstranit zbytky kapalin, je možné namontovat u dolní hrany PALOX-ů uzávěr výpustě. Velko- -objemové boxy Je možné udělat variantu s výpustí. Nová generace velkoobjemových boxů NGGL je kovový stojan, ve kterém je možné v mnoha úrovních skladování ve výliscích z plastů uchovávat montážní součástky do výroby v automobilovém průmyslu. Kovový rám zůstává nenarušený tehdy, kdy je možné měnit v závislosti na výrobku jednotlivé úrovně ukládání. Po odebrání výrobků z dané úrovně je možné ji zdvihnout tak, aby bylo možné následně manipulovat s výrobky, které jsou umístěné ve spodní úrovni. 189

V případě těžkých PALOX-boxů je výhoda možnosti převrácení na stranu a jejich vyprázdnění. Aby bylo možné odstranit zbytky kapalin, je možné namontovat u dolní hrany PALOX-ů uzávěr výpustě.

6 KOLOX standardní 1200 x 800 x 950 mm 1120 x 720 x 748 mm Výška po složení 397 mm Přípustné zatížení* 500 kg Přípustný svislý tlak* Objem 603 litrů statický 2750 kg Hmotnost 45 kg dynamický 1650 kg Přístupové otvory: Delší strana Kratší strana 770 x 365 mm 372 x 365 mm Verze podélné lyžiny / 3 nohy Další varianty noh, lyžin či zpevněného dna dle požadavků. Víko Základní rozměry x 800 mm 190 Doporučujeme výrobky před použítím vyzkoušet. Doplňující informace najdete na stránkách

365 mm Verze 34-1208-5000-00 2 podélné lyžiny / 3 nohy Další varianty noh, lyžin či zpevněného dna dle požadavků.

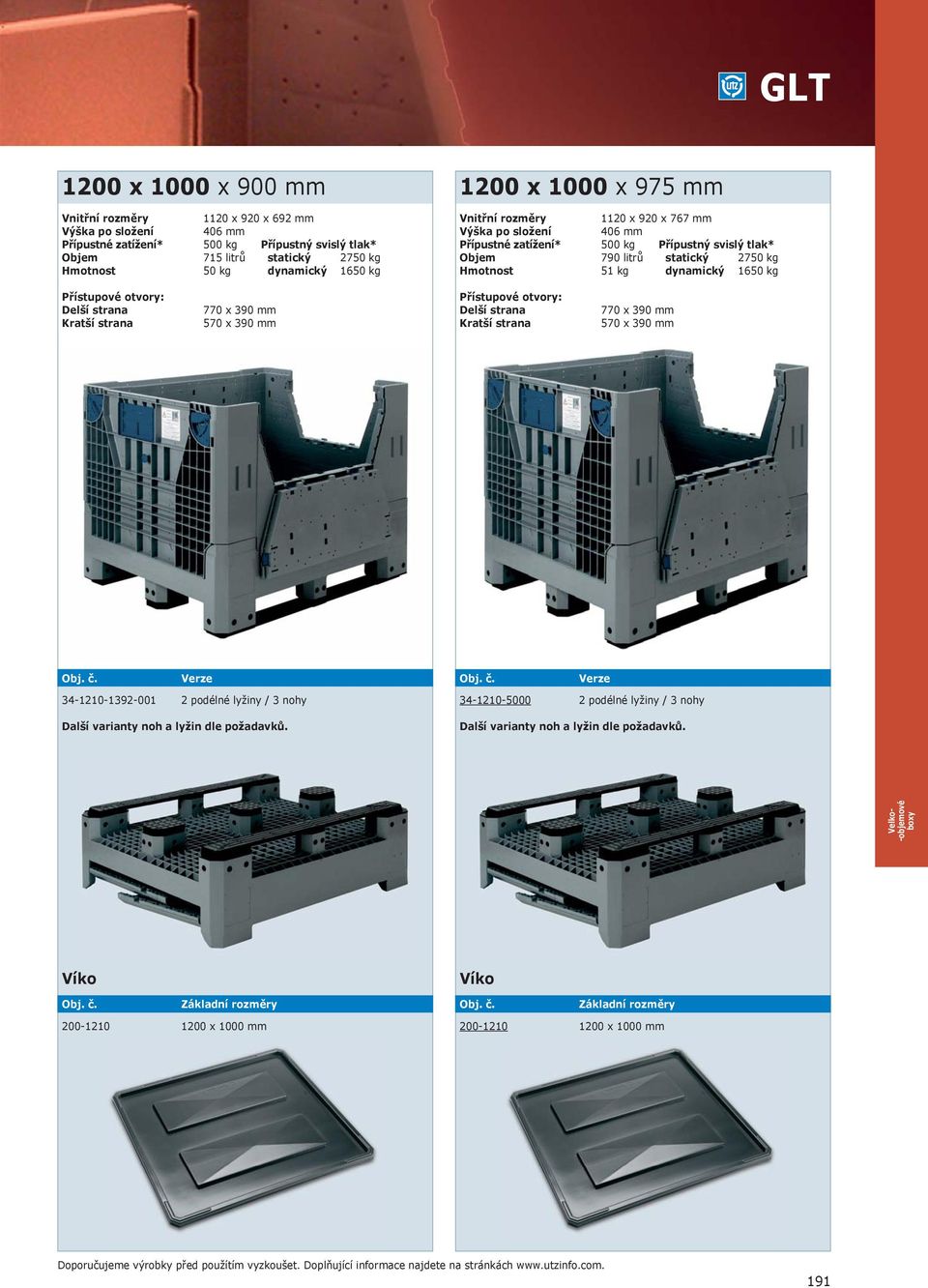

7 GLT 1200 x 1000 x 900 mm 1120 x 920 x 692 mm Výška po složení 406 mm Přípustné zatížení* 500 kg Přípustný svislý tlak* Objem 715 litrů statický 2750 kg Hmotnost 50 kg dynamický 1650 kg 1200 x 1000 x 975 mm 1120 x 920 x 767 mm Výška po složení 406 mm Přípustné zatížení* 500 kg Přípustný svislý tlak* Objem 790 litrů statický 2750 kg Hmotnost 51 kg dynamický 1650 kg Přístupové otvory: Delší strana Kratší strana 770 x 390 mm 570 x 390 mm Přístupové otvory: Delší strana Kratší strana 770 x 390 mm 570 x 390 mm Verze podélné lyžiny / 3 nohy Další varianty noh a lyžin dle požadavků. Verze podélné lyžiny / 3 nohy Další varianty noh a lyžin dle požadavků. Velko- -objemové boxy Víko Základní rozměry x 1000 mm Víko Základní rozměry x 1000 mm Doporučujeme výrobky před použítím vyzkoušet. Doplňující informace najdete na stránkách 191

Kratší strana 770 x 390 mm 570 x 390 mm Přístupové otvory: Delší strana Kratší strana 770 x 390 mm 570 x 390 mm Verze 34-1210-1392-001 2 podélné lyžiny / 3 nohy Další varianty noh a lyžin dle

8 KOLOX speciální 1000 x 600 x 700 mm stohování pouze pomocí víka 920 x 520 x 550 mm Výška po složení 381 mm Přípustné zatížení* 500 kg Přípustný svislý tlak* Objem 263 litry statický 2750 kg Hmotnost 43 kg dynamický 1650 kg 1200 x 1000 x 975 mm stohování pouze pomocí víka 1120 x 920 x 798 mm Výška po složení 381 mm Přípustné zatížení* 500 kg Přípustný svislý tlak* Objem 822 litry statický 2750 kg Hmotnost 76 kg dynamický 1650 kg Přístupové otvory: Delší strana Kratší strana 660 x 298 mm není Přístupové otvory: Delší strana Kratší strana 770 x 365 mm 590 x 365 mm Verze Rám zpevněný výztuhou pro obsluhu vysokozdvižným vozíkem Zpevněné dno s kovovou výztuhou 4 talířové podstavce zpevněné kovovou výztuhou Verze Rám zpevněný výztuhou pro obsluhu vysokozdvižným vozíkem Zpevněné dno s kovovou výztuhou 4 talířové podstavce zpevněné kovovou výztuhou Víko Základní rozměry Hmotnost x 600 mm 4,1 kg Víko Základní rozměry Hmotnost x 1000 mm 8,2 kg 192 Doporučujeme výrobky před použítím vyzkoušet. Doplňující informace najdete na stránkách

Hmotnost 76 kg dynamický 1650 kg Přístupové otvory: Delší strana Kratší strana 660 x 298 mm není Přístupové otvory: Delší strana Kratší strana 770 x 365 mm 590 x 365 mm Verze 34-1060-000-01 Rám

9 GLT 1400 x 1200 x 975 mm stohování pouze pomocí víka 1320 x 1120 x 798 mm Výška po složení 381 mm Přípustné zatížení* 400 kg Přípustný svislý tlak* Objem 1180 litrów statický 2750 kg Hmotnost 110 kg dynamický 1650 kg 1800 x 1200 x 975 mm stohování pouze pomocí víka 1720 x 1120 x 798 mm Výška po složení 381 mm Přípustné zatížení* 400 kg Přípustný svislý tlak* Objem 1535 litrów statický 2750 kg Hmotnost 130 kg dynamický 1650 kg Přístupové otvory: Delší strana Kratší strana 970 x 365 mm 770 x 365 mm Přístupové otvory: Delší strana Kratší strana 1370 x 365 mm 770 x 365 mm Varianta Rám zpevněný výztuhou pro obsluhu vysokozdvižným vozíkem Zpevněné dno s kovovou výztuhou 4 lyžiny Varianta Rám zpevněný výztuhou pro obsluhu vysokozdvižným vozíkem Zpevněné dno s kovovou výztuhou 4 lyžiny Velko- -objemové boxy Doporučujeme výrobky před použítím vyzkoušet. Doplňující informace najdete na stránkách 193

Hmotnost 130 kg dynamický 1650 kg Přístupové otvory: Delší strana Kratší strana 970 x 365 mm 770 x 365 mm Přístupové otvory: Delší strana Kratší strana 1370 x 365 mm 770 x 365 mm Varianta Rám

10 PALOX pro nižší zatížení 1200 x 1000 x 765 mm 2 lyžiny 1200 x 1000 x 765 mm 3 lyžiny Objem Hrana Přípustné zatížení Přípustný svislý tlak 1120 x 920 x 600 mm 600 litrů pro stohování 500 kg 3000 kg Objem Hrana Přípustné zatížení Přípustný svislý tlak 1120 x 920 x 600 mm 600 litrů pro stohování 500 kg 3000 kg Boční stěny/dno Hmotnost Spodní otvor plné 39,0 kg není štěrbinové 37,5 kg je štěrbinové 37,5 kg není Boční stěny/dno Hmotnost Spodní otvor plné 44,0 kg není štěrbinové 42,5 kg je štěrbinové 42,5 kg není Příslušenství stránky Víko Potisk Pouzdra na etikety 194

stěny/dno Hmotnost Spodní otvor 3-624-200 plné 39,0 kg není 3-624-201 štěrbinové 37,5 kg je 3-624-202 štěrbinové 37,5 kg není Boční stěny/dno Hmotnost Spodní

11 GLT 1200 x 1000 x 765 mm 4 nohy 1200 x 1000 x 765 mm 3 samootočná kolečka, 1 s brzdou, 100 mm Objem Hrana Přípustné zatížení Přípustný svislý tlak 1120 x 920 x 600 mm 600 litrů pro stohování 500 kg 3000 kg Objem Hrana Přípustné zatížení 1120 x 920 x 600 mm 600 litrů pro stohování 500 kg Boční stěny/dno Hmotnost Spodní otvor plné 35,5 kg není štěrbinové 34,0 kg je štěrbinové 34,0 kg není Boční stěny/dno Hmotnost Spodní otvor plné 37,5 kg není štěrbinové 36,0 kg je štěrbinové 36,0 kg není Velko- -objemové boxy Příslušenství stránky Víko Potisk Pouzdra na etikety 195

otvor 3-624-100 plné 35,5 kg není 3-624-101 štěrbinové 34,0 kg je 3-624-102 štěrbinové 34,0 kg není Boční stěny/dno Hmotnost Spodní otvor 3-624-400 plné 37,5

12 PALOX pro velká zatížení 1200 x 1000 x 765 mm 2 lyžiny 1200 x 1000 x 765 mm 3 lyžiny Objem Hrana Přípustné zatížení Přípustný svislý tlak 1120 x 920 x 600 mm 600 litrů bezpečnostní hrot 500 kg 4000 kg Objem Hrana Přípustné zatížení Přípustný svislý tlak 1120 x 920 x 600 mm 600 litrů bezpečnostní hrot 600 kg 4000 kg Boční stěny/dno Hmotnost Spodní otvor plné 44,0 kg není štěrbinové 42,5 kg je štěrbinové 42,5 kg není Boční stěny/dno Hmotnost Spodní otvor plné 48,0 kg není štěrbinové 46,5 kg je štěrbinové 46,5 kg není Příslušenství stránky Víko Potisk Pouzdra na etikety 196

stěny/dno Hmotnost Spodní otvor 3-622-200 plné 44,0 kg není 3-622-201 štěrbinové 42,5 kg je 3-622-202 štěrbinové 42,5 kg není Boční stěny/dno Hmotnost Spodní

13 GLT 1200 x 1000 x 1390 mm dvojitý PALOX, 3 lyžiny Objem Hrana Přípustné zatížení Přípustný svislý tlak 1120 x 920 x 1225 mm 1120 litrů bezpečnostní hrot 600 kg 2500 kg Boční stěny/dno Hmotnost Spodní otvor plné 88,0 kg není PALOX balení pro nebezpečné materiály Velko- -objemové boxy Viz část Obaly pro nebezpečné materiály, stránka 213. Příslušenství stránky Víko Potisk Pouzdra na etikety 197

36-6003 plné 88,0 kg není PALOX balení pro nebezpečné materiály Velko- -objemové boxy Viz část Obaly

14 Příslušenství PALOX Pokládané víko pro přepravky PALOX lehké Těsnící víko pro přepravky PALOX lehké a těžší Jednoduché víko pro přepravky PALOX těžké Těsnící víko pro přepravky PALOX těžké

20-0730 40-1210-5 Jednoduché víko pro přepravky PALOX

15 GLT Potisk Uzávěr výpustě pro odtokový otvor Možná univerzální verze Pouzdra na etikety Kulový ventil Velko- -objemové boxy Montované na všechny přepravky PALOX

89-7-631 Pouzdra na etikety Kulový ventil

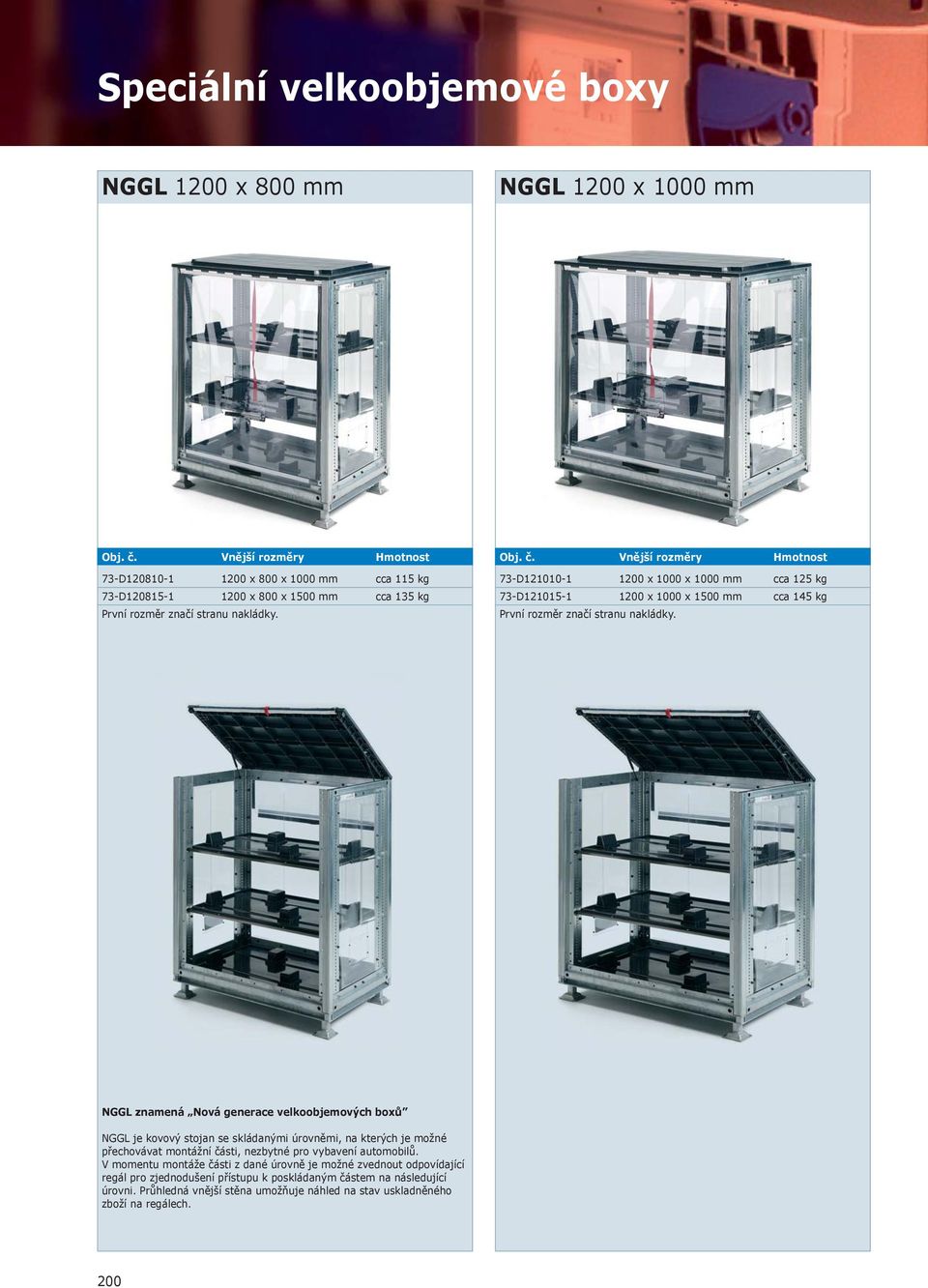

16 Speciální velkoobjemové boxy NGGL 1200 x 800 mm NGGL 1200 x 1000 mm Vnější rozměry Hmotnost 73-D x 800 x 1000 mm cca 115 kg 73-D x 800 x 1500 mm cca 135 kg První rozměr značí stranu nakládky. Vnější rozměry Hmotnost 73-D x 1000 x 1000 mm cca 125 kg 73-D x 1000 x 1500 mm cca 145 kg První rozměr značí stranu nakládky. NGGL znamená Nová generace velkoobjemových boxů NGGL je kovový stojan se skládanými úrovněmi, na kterých je možné přechovávat montážní části, nezbytné pro vybavení automobilů. V momentu montáže části z dané úrovně je možné zvednout odpovídající regál pro zjednodušení přístupu k poskládaným částem na následující úrovni. Průhledná vnější stěna umožňuje náhled na stav uskladněného zboží na regálech. 200

NGGL znamená Nová generace velkoobjemových boxů NGGL je kovový stojan se skládanými úrovněmi, na kterých je možné přechovávat montážní části, nezbytné pro vybavení automobilů.

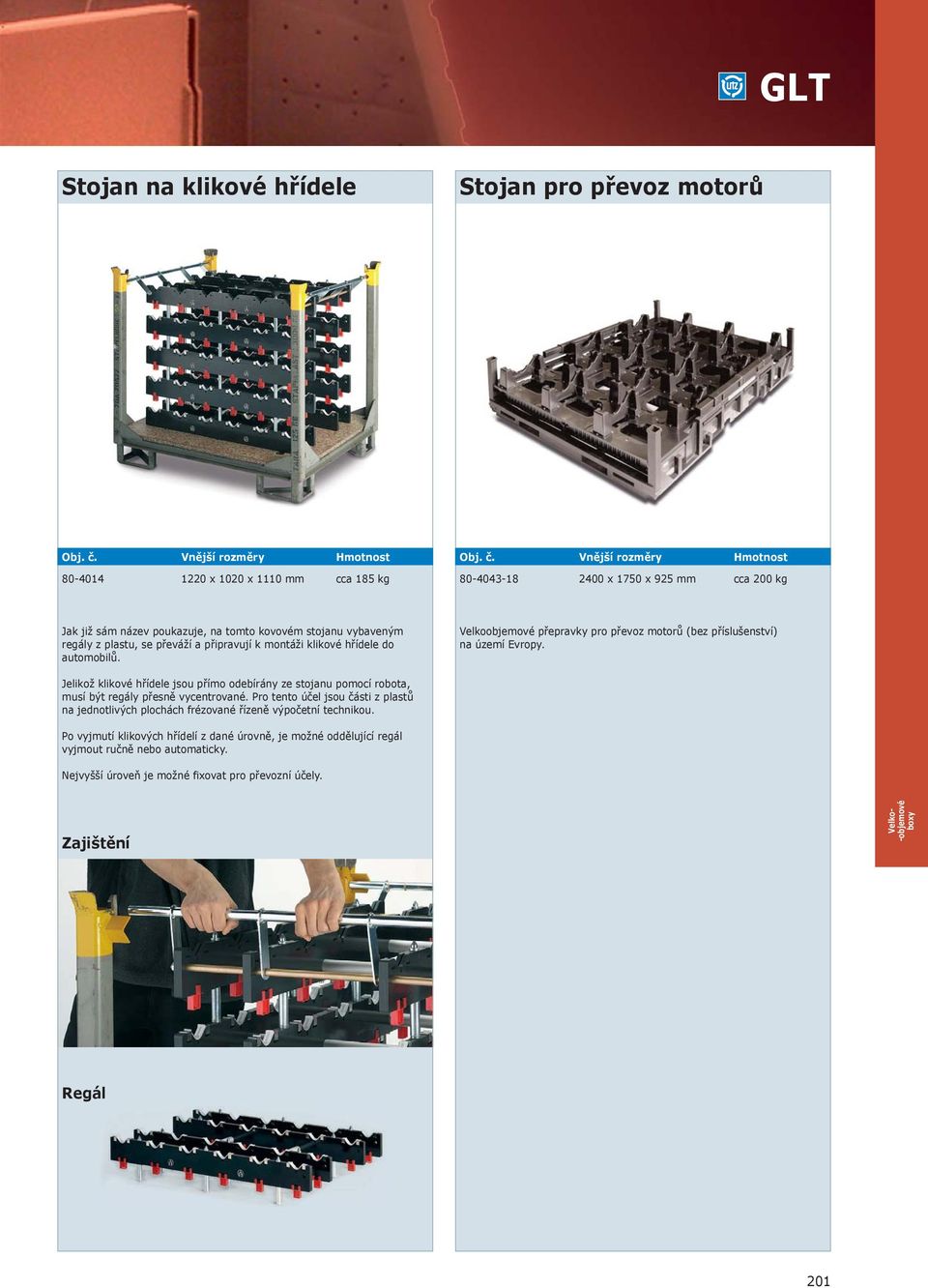

17 GLT Stojan na klikové hřídele Stojan pro převoz motorů Vnější rozměry Hmotnost x 1020 x 1110 mm cca 185 kg Vnější rozměry Hmotnost x 1750 x 925 mm cca 200 kg Jak již sám název poukazuje, na tomto kovovém stojanu vybaveným regály z plastu, se převáží a připravují k montáži klikové hřídele do automobilů. Velkoobjemové přepravky pro převoz motorů (bez příslušenství) na území Evropy. Jelikož klikové hřídele jsou přímo odebírány ze stojanu pomocí robota, musí být regály přesně vycentrované. Pro tento účel jsou části z plastů na jednotlivých plochách frézované řízeně výpočetní technikou. Po vyjmutí klikových hřídelí z dané úrovně, je možné oddělující regál vyjmout ručně nebo automaticky. Nejvyšší úroveň je možné fixovat pro převozní účely. Zajištění Velko- -objemové boxy Regál 201

Velkoobjemové přepravky pro převoz motorů (bez příslušenství) na území Evropy. Jelikož klikové hřídele jsou přímo odebírány ze stojanu pomocí robota, musí být regály přesně vycentrované.
