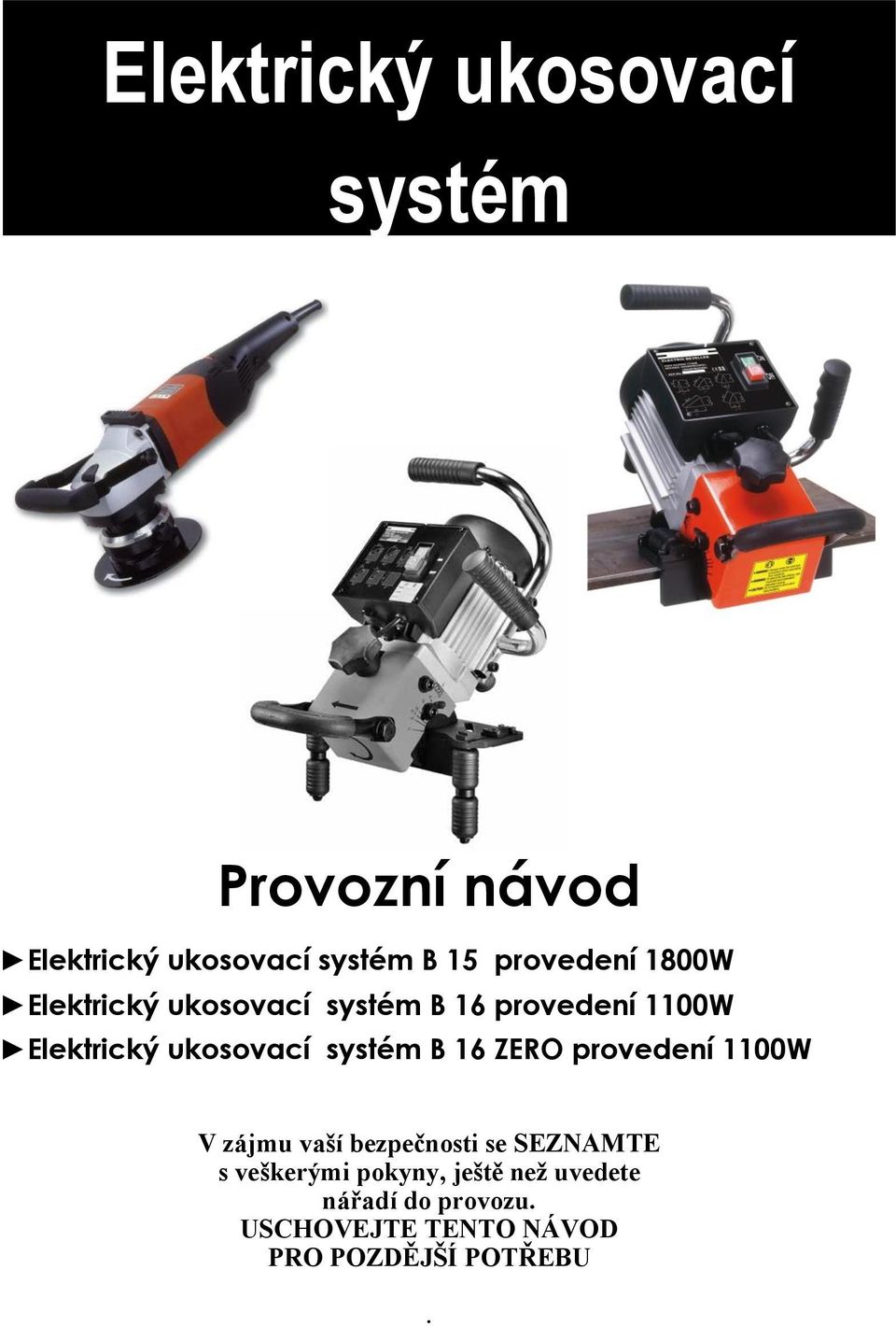

1 Elektrický ukosovací systém Provozní návod Elektrický ukosovací systém B 15 provedení 1800W Elektrický ukosovací systém B 16 provedení 1100W Elektrický ukosovací systém B 16 ZERO provedení 1100W V zájmu vaší bezpečnosti se SEZNAMTE s veškerými pokyny, ještě než uvedete nářadí do provozu. USCHOVEJTE TENTO NÁVOD PRO POZDĚJŠÍ POTŘEBU.

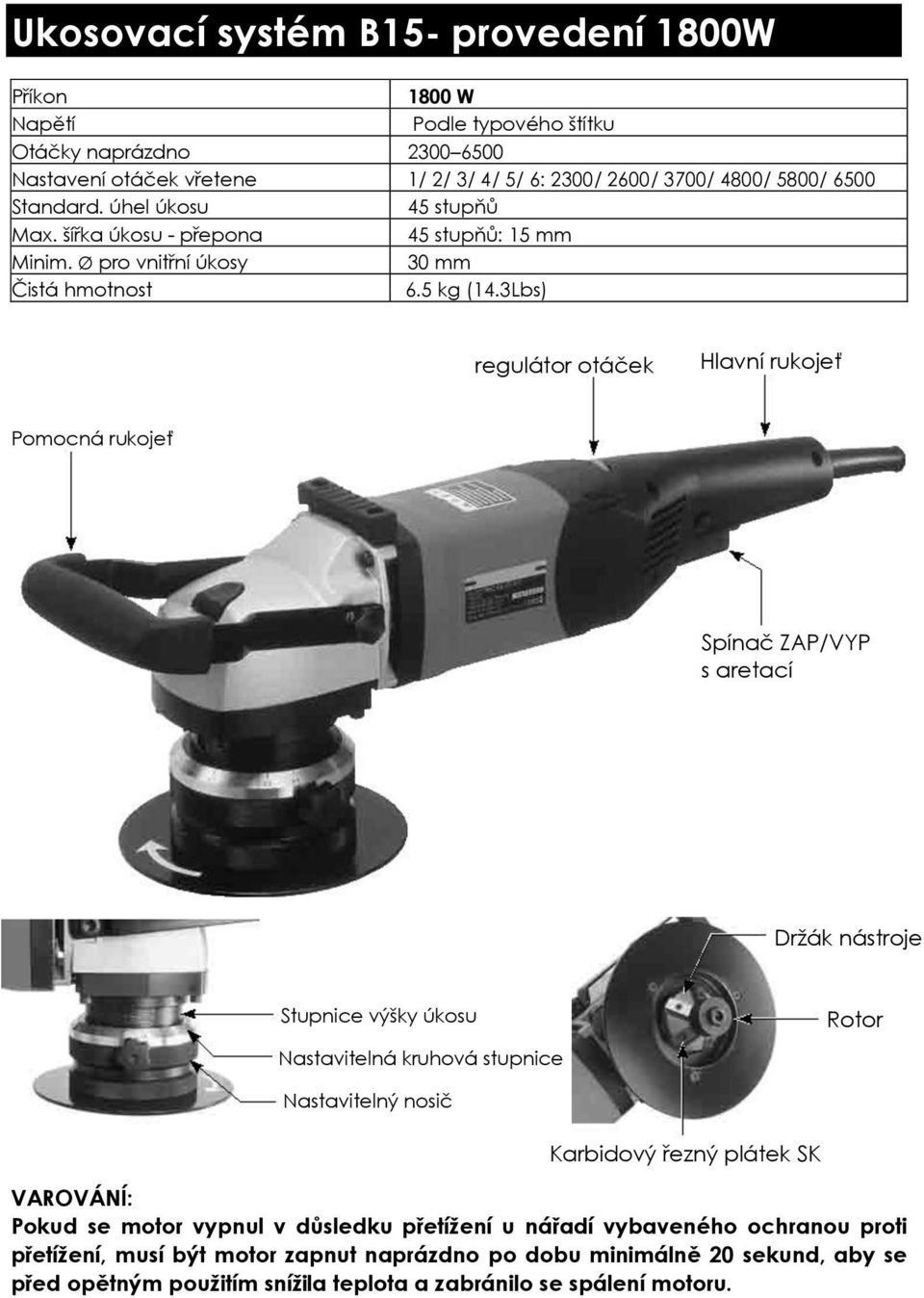

2 Ukosovací systém B15- provedení 1800W Příkon 1800 W Napětí Podle typového štítku Otáčky naprázdno Nastavení otáček vřetene 1/ 2/ 3/ 4/ 5/ 6: 2300/ 2600/ 3700/ 4800/ 5800/ 6500 Standard. úhel úkosu 45 stupňů Max. šířka úkosu - přepona 45 stupňů: 15 mm Minim. Ø pro vnitřní úkosy 30 mm Čistá hmotnost 6.5 kg (14.3Lbs) regulátor otáček Hlavní rukojeť Pomocná rukojeť Spínač ZAP/VYP s aretací Držák nástroje Stupnice výšky úkosu Rotor Nastavitelná kruhová stupnice Nastavitelný nosič Karbidový řezný plátek SK VAROVÁNÍ: Pokud se motor vypnul v důsledku přetížení u nářadí vybaveného ochranou proti přetížení, musí být motor zapnut naprázdno po dobu minimálně 20 sekund, aby se před opětným použitím snížila teplota a zabránilo se spálení motoru.

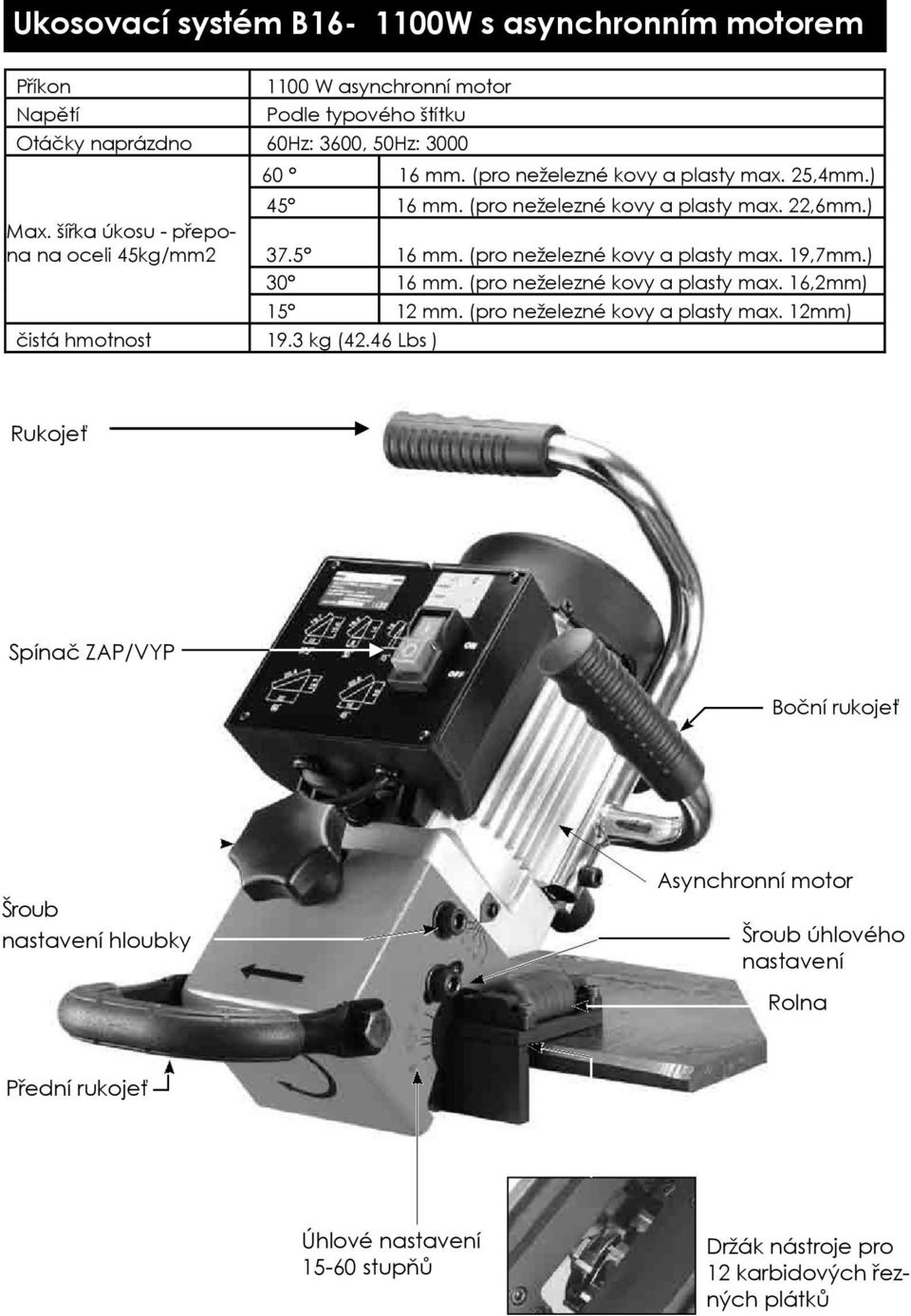

3 Ukosovací systém B W s asynchronním motorem Příkon Napětí 1100 W asynchronní motor Podle typového štítku Otáčky naprázdno 60Hz: 3600, 50Hz: mm. (pro neželezné kovy a plasty max. 25,4mm.) mm. (pro neželezné kovy a plasty max. 22,6mm.) Max. šířka úkosu - přepona na oceli 45kg/mm mm. (pro neželezné kovy a plasty max. 19,7mm.) mm. (pro neželezné kovy a plasty max. 16,2mm) čistá hmotnost 19.3 kg (42.46 Lbs ) mm. (pro neželezné kovy a plasty max. 12mm) Rukojeť Spínač ZAP/VYP Boční rukojeť Šroub nastavení hloubky Asynchronní motor Šroub úhlového nastavení Rolna Přední rukojeť Úhlové nastavení stupňů Držák nástroje pro 12 karbidových řezných plátků

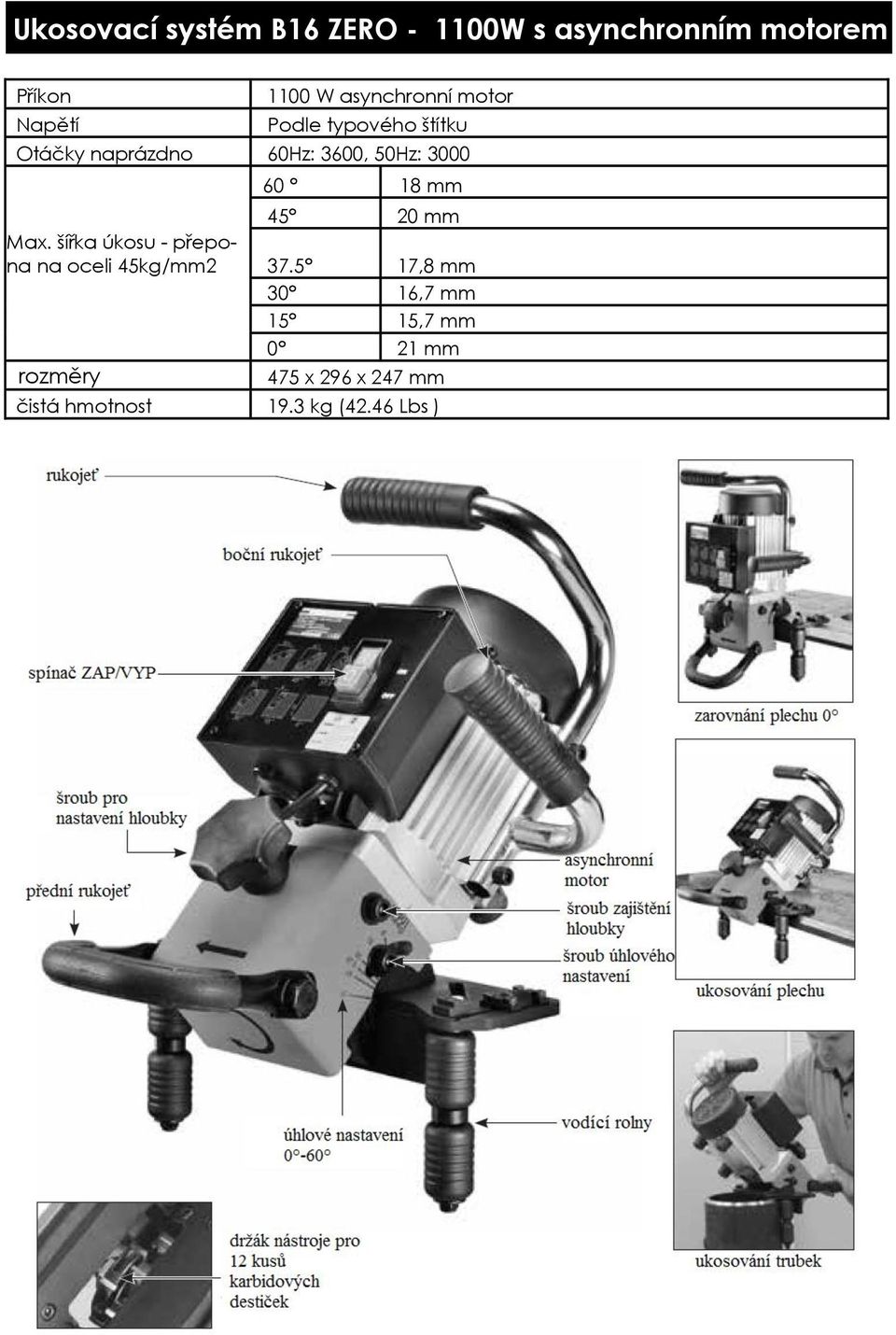

4 Ukosovací systém B16 ZERO W s asynchronním motorem Příkon Napětí 1100 W asynchronní motor Podle typového štítku Otáčky naprázdno 60Hz: 3600, 50Hz: mm mm Max. šířka úkosu - přepona na oceli 45kg/mm ,8 mm 30 16,7 mm 15 15,7 mm 0 21 mm rozměry 475 x 296 x 247 mm čistá hmotnost 19.3 kg (42.46 Lbs )

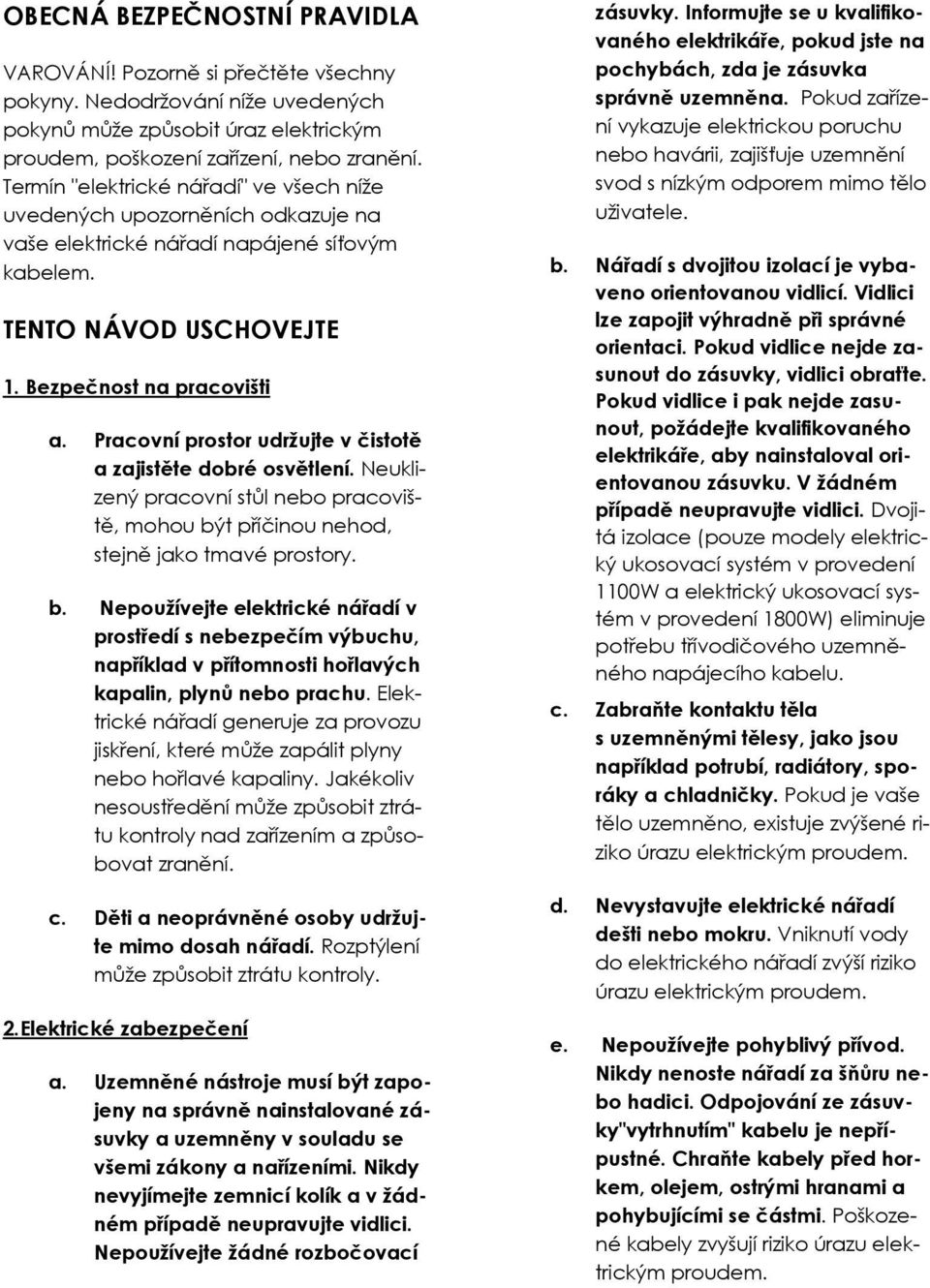

5 OBECNÁ BEZPEČNOSTNÍ PRAVIDLA VAROVÁNÍ! Pozorně si přečtěte všechny pokyny. Nedodržování níže uvedených pokynů může způsobit úraz elektrickým proudem, poškození zařízení, nebo zranění. Termín "elektrické nářadí" ve všech níže uvedených upozorněních odkazuje na vaše elektrické nářadí napájené síťovým kabelem. TENTO NÁVOD USCHOVEJTE 1. Bezpečnost na pracovišti a. Pracovní prostor udržujte v čistotě a zajistěte dobré osvětlení. Neuklizený pracovní stůl nebo pracoviště, mohou být příčinou nehod, stejně jako tmavé prostory. b. Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí generuje za provozu jiskření, které může zapálit plyny nebo hořlavé kapaliny. Jakékoliv nesoustředění může způsobit ztrátu kontroly nad zařízením a způsobovat zranění. c. Děti a neoprávněné osoby udržujte mimo dosah nářadí. Rozptýlení může způsobit ztrátu kontroly. 2.Elektrické zabezpečení a. Uzemněné nástroje musí být zapojeny na správně nainstalované zásuvky a uzemněny v souladu se všemi zákony a nařízeními. Nikdy nevyjímejte zemnicí kolík a v žádném případě neupravujte vidlici. Nepoužívejte žádné rozbočovací zásuvky. Informujte se u kvalifikovaného elektrikáře, pokud jste na pochybách, zda je zásuvka správně uzemněna. Pokud zařízení vykazuje elektrickou poruchu nebo havárii, zajišťuje uzemnění svod s nízkým odporem mimo tělo uživatele. b. Nářadí s dvojitou izolací je vybaveno orientovanou vidlicí. Vidlici lze zapojit výhradně při správné orientaci. Pokud vidlice nejde zasunout do zásuvky, vidlici obraťte. Pokud vidlice i pak nejde zasunout, požádejte kvalifikovaného elektrikáře, aby nainstaloval orientovanou zásuvku. V žádném případě neupravujte vidlici. Dvojitá izolace (pouze modely elektrický ukosovací systém v provedení 1100W a elektrický ukosovací systém v provedení 1800W) eliminuje potřebu třívodičového uzemněného napájecího kabelu. c. Zabraňte kontaktu těla s uzemněnými tělesy, jako jsou například potrubí, radiátory, sporáky a chladničky. Pokud je vaše tělo uzemněno, existuje zvýšené riziko úrazu elektrickým proudem. d. Nevystavujte elektrické nářadí dešti nebo mokru. Vniknutí vody do elektrického nářadí zvýší riziko úrazu elektrickým proudem. e. Nepoužívejte pohyblivý přívod. Nikdy nenoste nářadí za šňůru nebo hadici. Odpojování ze zásuvky"vytrhnutím" kabelu je nepřípustné. Chraňte kabely před horkem, olejem, ostrými hranami a pohybujícími se částmi. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

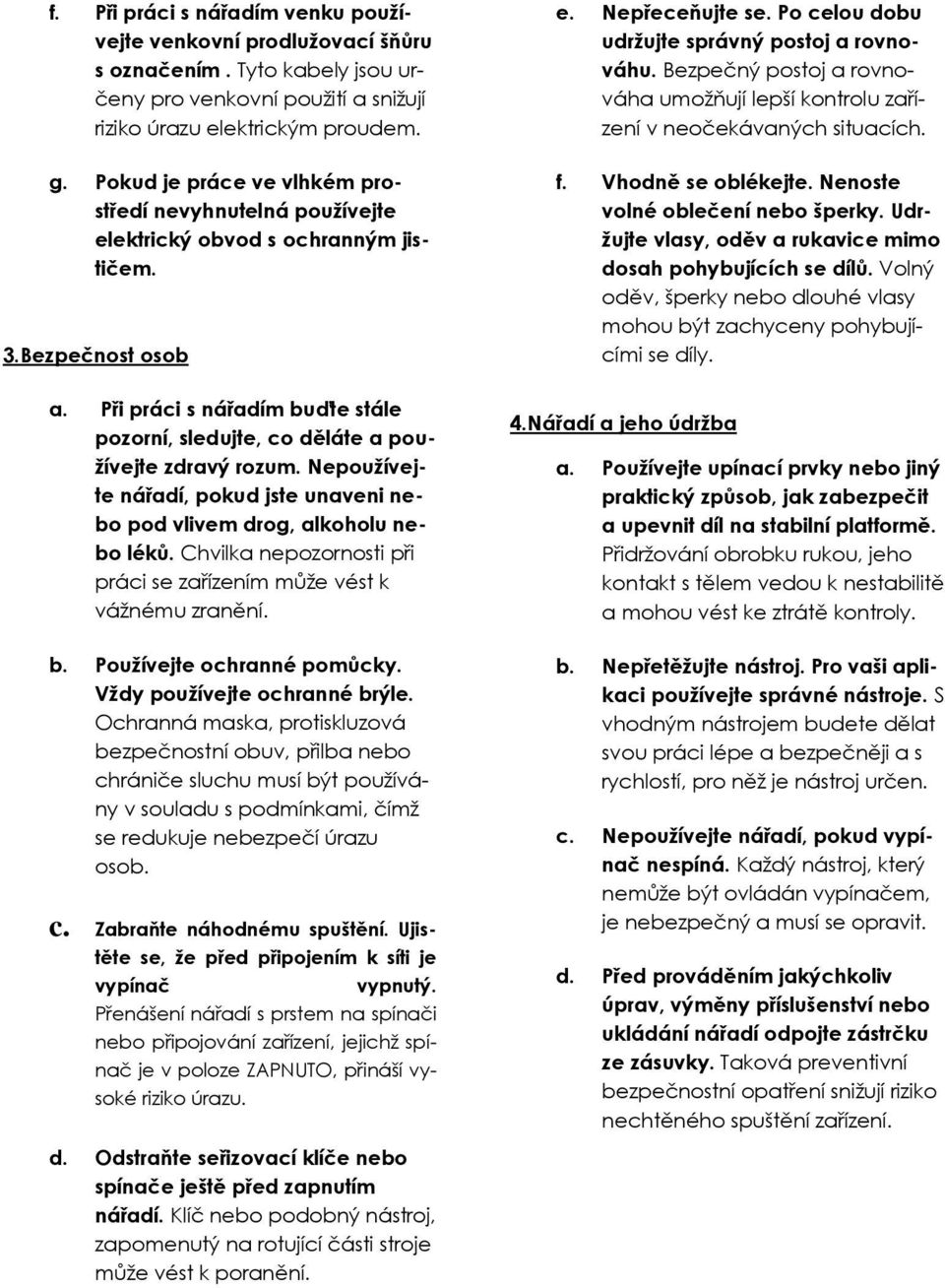

6 f. Při práci s nářadím venku používejte venkovní prodlužovací šňůru s označením. Tyto kabely jsou určeny pro venkovní použití a snižují riziko úrazu elektrickým proudem. g. Pokud je práce ve vlhkém prostředí nevyhnutelná používejte elektrický obvod s ochranným jističem. 3.Bezpečnost osob a. Při práci s nářadím buďte stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci se zařízením může vést k vážnému zranění. b. Používejte ochranné pomůcky. Vždy používejte ochranné brýle. Ochranná maska, protiskluzová bezpečnostní obuv, přilba nebo chrániče sluchu musí být používány v souladu s podmínkami, čímž se redukuje nebezpečí úrazu osob. c. Zabraňte náhodnému spuštění. Ujistěte se, že před připojením k síti je vypínač vypnutý. Přenášení nářadí s prstem na spínači nebo připojování zařízení, jejichž spínač je v poloze ZAPNUTO, přináší vysoké riziko úrazu. d. Odstraňte seřizovací klíče nebo spínače ještě před zapnutím nářadí. Klíč nebo podobný nástroj, zapomenutý na rotující části stroje může vést k poranění. e. Nepřeceňujte se. Po celou dobu udržujte správný postoj a rovnováhu. Bezpečný postoj a rovnováha umožňují lepší kontrolu zařízení v neočekávaných situacích. f. Vhodně se oblékejte. Nenoste volné oblečení nebo šperky. Udržujte vlasy, oděv a rukavice mimo dosah pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. 4.Nářadí a jeho údržba a. Používejte upínací prvky nebo jiný praktický způsob, jak zabezpečit a upevnit díl na stabilní platformě. Přidržování obrobku rukou, jeho kontakt s tělem vedou k nestabilitě a mohou vést ke ztrátě kontroly. b. Nepřetěžujte nástroj. Pro vaši aplikaci používejte správné nástroje. S vhodným nástrojem budete dělat svou práci lépe a bezpečněji a s rychlostí, pro něž je nástroj určen. c. Nepoužívejte nářadí, pokud vypínač nespíná. Každý nástroj, který nemůže být ovládán vypínačem, je nebezpečný a musí se opravit. d. Před prováděním jakýchkoliv úprav, výměny příslušenství nebo ukládání nářadí odpojte zástrčku ze zásuvky. Taková preventivní bezpečnostní opatření snižují riziko nechtěného spuštění zařízení.

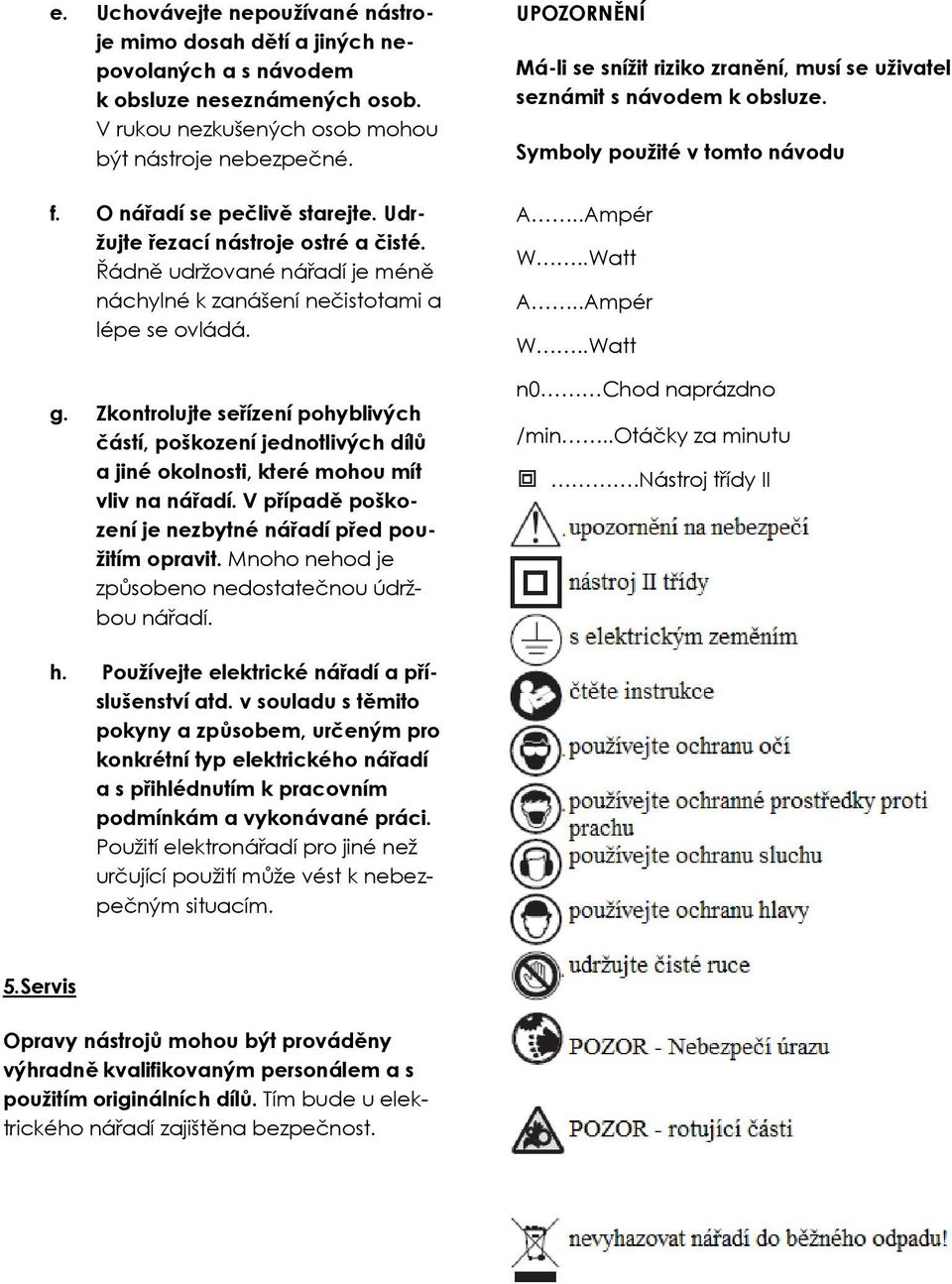

7 e. Uchovávejte nepoužívané nástroje mimo dosah dětí a jiných nepovolaných a s návodem k obsluze neseznámených osob. V rukou nezkušených osob mohou být nástroje nebezpečné. f. O nářadí se pečlivě starejte. Udržujte řezací nástroje ostré a čisté. Řádně udržované nářadí je méně náchylné k zanášení nečistotami a lépe se ovládá. g. Zkontrolujte seřízení pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou mít vliv na nářadí. V případě poškození je nezbytné nářadí před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. UPOZORNĚNÍ Má-li se snížit riziko zranění, musí se uživatel seznámit s návodem k obsluze. Symboly použité v tomto návodu A..Ampér W..Watt A..Ampér W..Watt n0 Chod naprázdno /min..otáčky za minutu.nástroj třídy II h. Používejte elektrické nářadí a příslušenství atd. v souladu s těmito pokyny a způsobem, určeným pro konkrétní typ elektrického nářadí a s přihlédnutím k pracovním podmínkám a vykonávané práci. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. 5.Servis Opravy nástrojů mohou být prováděny výhradně kvalifikovaným personálem a s použitím originálních dílů. Tím bude u elektrického nářadí zajištěna bezpečnost.

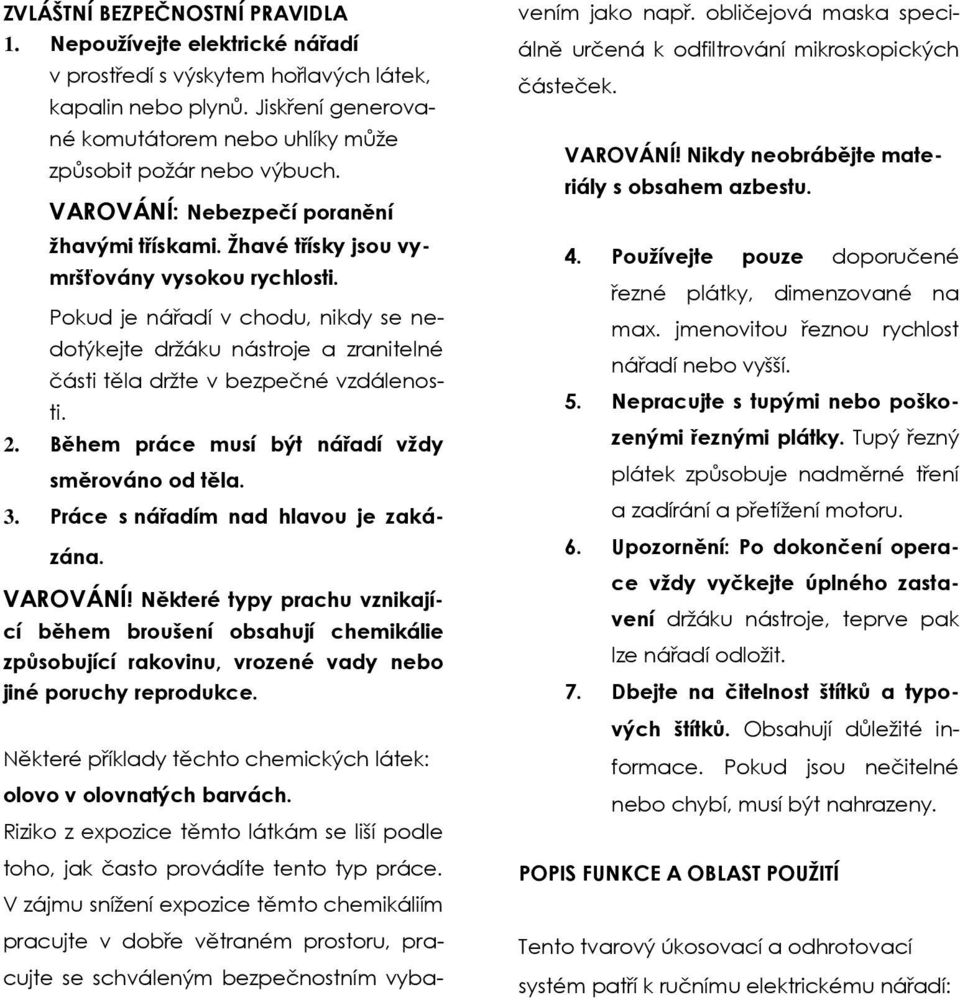

8 ZVLÁŠTNÍ BEZPEČNOSTNÍ PRAVIDLA 1. Nepoužívejte elektrické nářadí v prostředí s výskytem hořlavých látek, kapalin nebo plynů. Jiskření generované komutátorem nebo uhlíky může způsobit požár nebo výbuch. VAROVÁNÍ: Nebezpečí poranění žhavými třískami. Žhavé třísky jsou vymršťovány vysokou rychlosti. Pokud je nářadí v chodu, nikdy se nedotýkejte držáku nástroje a zranitelné části těla držte v bezpečné vzdálenosti. 2. Během práce musí být nářadí vždy směrováno od těla. 3. Práce s nářadím nad hlavou je zakázána. VAROVÁNÍ! Některé typy prachu vznikající během broušení obsahují chemikálie způsobující rakovinu, vrozené vady nebo jiné poruchy reprodukce. Některé příklady těchto chemických látek: olovo v olovnatých barvách. Riziko z expozice těmto látkám se liší podle toho, jak často provádíte tento typ práce. V zájmu snížení expozice těmto chemikáliím pracujte v dobře větraném prostoru, pracujte se schváleným bezpečnostním vybavením jako např. obličejová maska speciálně určená k odfiltrování mikroskopických částeček. VAROVÁNÍ! Nikdy neobrábějte materiály s obsahem azbestu. 4. Používejte pouze doporučené řezné plátky, dimenzované na max. jmenovitou řeznou rychlost nářadí nebo vyšší. 5. Nepracujte s tupými nebo poškozenými řeznými plátky. Tupý řezný plátek způsobuje nadměrné tření a zadírání a přetížení motoru. 6. Upozornění: Po dokončení operace vždy vyčkejte úplného zastavení držáku nástroje, teprve pak lze nářadí odložit. 7. Dbejte na čitelnost štítků a typových štítků. Obsahují důležité informace. Pokud jsou nečitelné nebo chybí, musí být nahrazeny. POPIS FUNKCE A OBLAST POUŽITÍ Tento tvarový úkosovací a odhrotovací systém patří k ručnímu elektrickému nářadí:

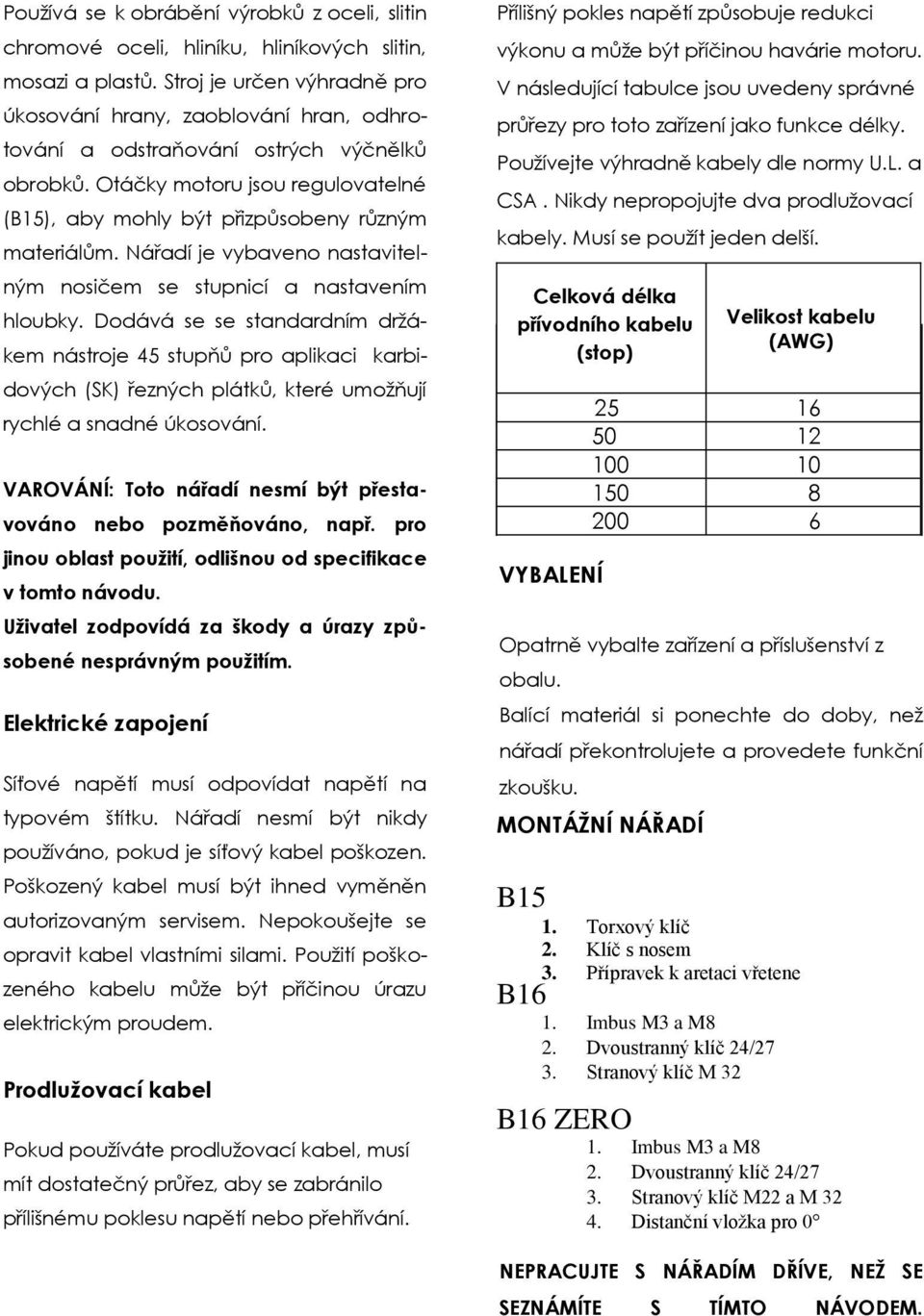

9 Používá se k obrábění výrobků z oceli, slitin chromové oceli, hliníku, hliníkových slitin, mosazi a plastů. Stroj je určen výhradně pro úkosování hrany, zaoblování hran, odhrotování a odstraňování ostrých výčnělků obrobků. Otáčky motoru jsou regulovatelné (B15), aby mohly být přizpůsobeny různým materiálům. Nářadí je vybaveno nastavitelným nosičem se stupnicí a nastavením hloubky. Dodává se se standardním držákem nástroje 45 stupňů pro aplikaci karbidových (SK) řezných plátků, které umožňují rychlé a snadné úkosování. VAROVÁNÍ: Toto nářadí nesmí být přestavováno nebo pozměňováno, např. pro jinou oblast použití, odlišnou od specifikace v tomto návodu. Uživatel zodpovídá za škody a úrazy způsobené nesprávným použitím. Elektrické zapojení Síťové napětí musí odpovídat napětí na typovém štítku. Nářadí nesmí být nikdy používáno, pokud je síťový kabel poškozen. Poškozený kabel musí být ihned vyměněn autorizovaným servisem. Nepokoušejte se opravit kabel vlastními silami. Použití poškozeného kabelu může být příčinou úrazu elektrickým proudem. Prodlužovací kabel Pokud používáte prodlužovací kabel, musí mít dostatečný průřez, aby se zabránilo přílišnému poklesu napětí nebo přehřívání. Přílišný pokles napětí způsobuje redukci výkonu a může být příčinou havárie motoru. V následující tabulce jsou uvedeny správné průřezy pro toto zařízení jako funkce délky. Používejte výhradně kabely dle normy U.L. a CSA. Nikdy nepropojujte dva prodlužovací kabely. Musí se použít jeden delší. Celková délka přívodního kabelu (stop) VYBALENÍ Velikost kabelu (AWG) Opatrně vybalte zařízení a příslušenství z obalu. Balící materiál si ponechte do doby, než nářadí překontrolujete a provedete funkční zkoušku. MONTÁŽNÍ NÁŘADÍ B15 1. Torxový klíč 2. Klíč s nosem 3. Přípravek k aretaci vřetene B16 1. Imbus M3 a M8 2. Dvoustranný klíč 24/27 3. Stranový klíč M 32 B16 ZERO 1. Imbus M3 a M8 2. Dvoustranný klíč 24/27 3. Stranový klíč M22 a M Distanční vložka pro 0 NEPRACUJTE S NÁŘADÍM DŘÍVE, NEŽ SE SEZNÁMÍTE S TÍMTO NÁVODEM.

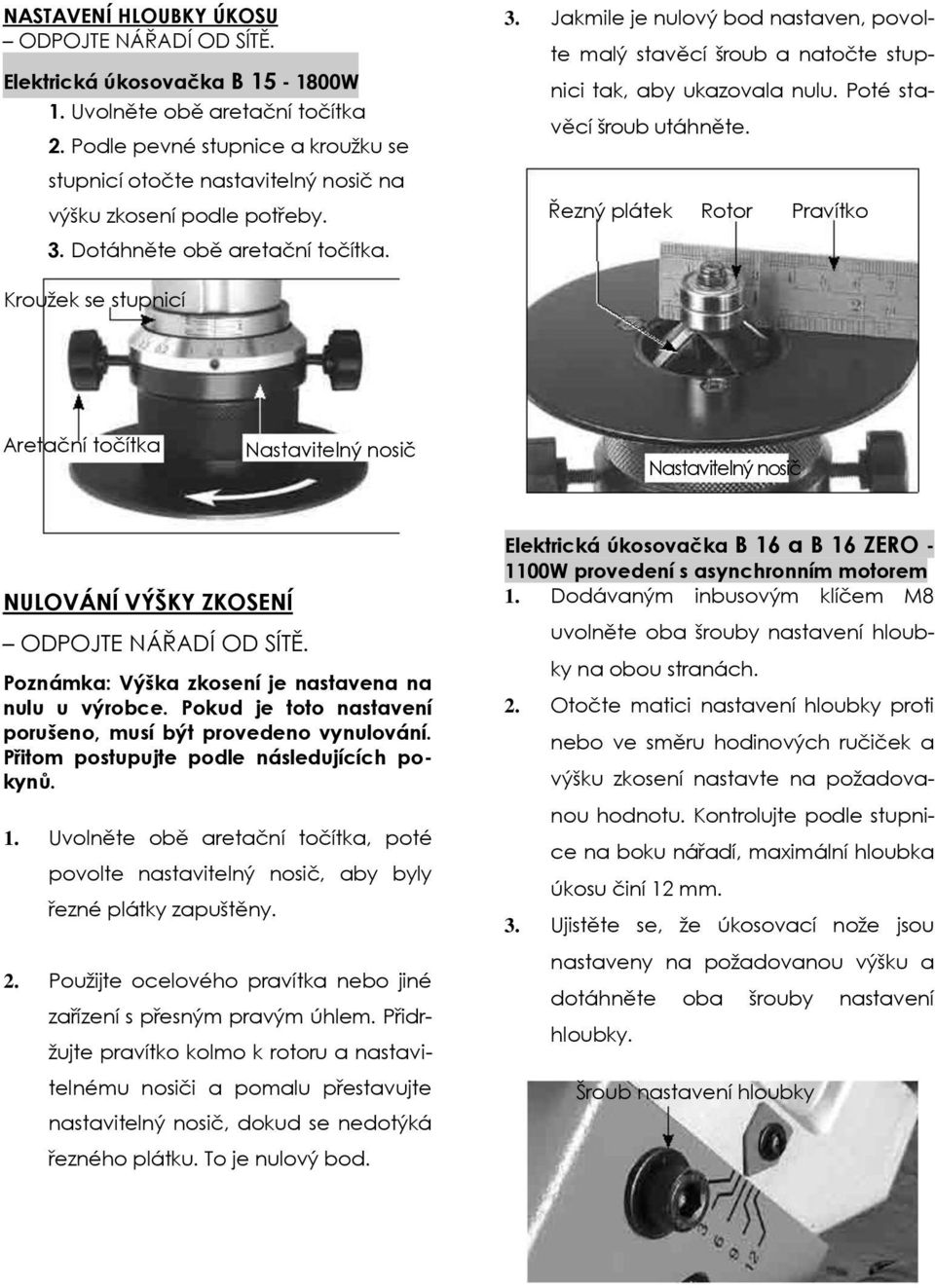

10 NASTAVENÍ HLOUBKY ÚKOSU ODPOJTE NÁŘADÍ OD SÍTĚ. Elektrická úkosovačka B W 1. Uvolněte obě aretační točítka 2. Podle pevné stupnice a kroužku se stupnicí otočte nastavitelný nosič na výšku zkosení podle potřeby. 3. Dotáhněte obě aretační točítka. 3. Jakmile je nulový bod nastaven, povolte malý stavěcí šroub a natočte stupnici tak, aby ukazovala nulu. Poté stavěcí šroub utáhněte. Řezný plátek Rotor Pravítko Kroužek se stupnicí Aretační točítka Nastavitelný nosič Nastavitelný nosič NULOVÁNÍ VÝŠKY ZKOSENÍ ODPOJTE NÁŘADÍ OD SÍTĚ. Poznámka: Výška zkosení je nastavena na nulu u výrobce. Pokud je toto nastavení porušeno, musí být provedeno vynulování. Přitom postupujte podle následujících pokynů. 1. Uvolněte obě aretační točítka, poté povolte nastavitelný nosič, aby byly řezné plátky zapuštěny. 2. Použijte ocelového pravítka nebo jiné zařízení s přesným pravým úhlem. Přidržujte pravítko kolmo k rotoru a nastavitelnému nosiči a pomalu přestavujte nastavitelný nosič, dokud se nedotýká řezného plátku. To je nulový bod. Elektrická úkosovačka B 16 a B 16 ZERO W provedení s asynchronním motorem 1. Dodávaným inbusovým klíčem M8 uvolněte oba šrouby nastavení hloubky na obou stranách. 2. Otočte matici nastavení hloubky proti nebo ve směru hodinových ručiček a výšku zkosení nastavte na požadovanou hodnotu. Kontrolujte podle stupnice na boku nářadí, maximální hloubka úkosu činí 12 mm. 3. Ujistěte se, že úkosovací nože jsou nastaveny na požadovanou výšku a dotáhněte oba šrouby nastavení hloubky. Šroub nastavení hloubky

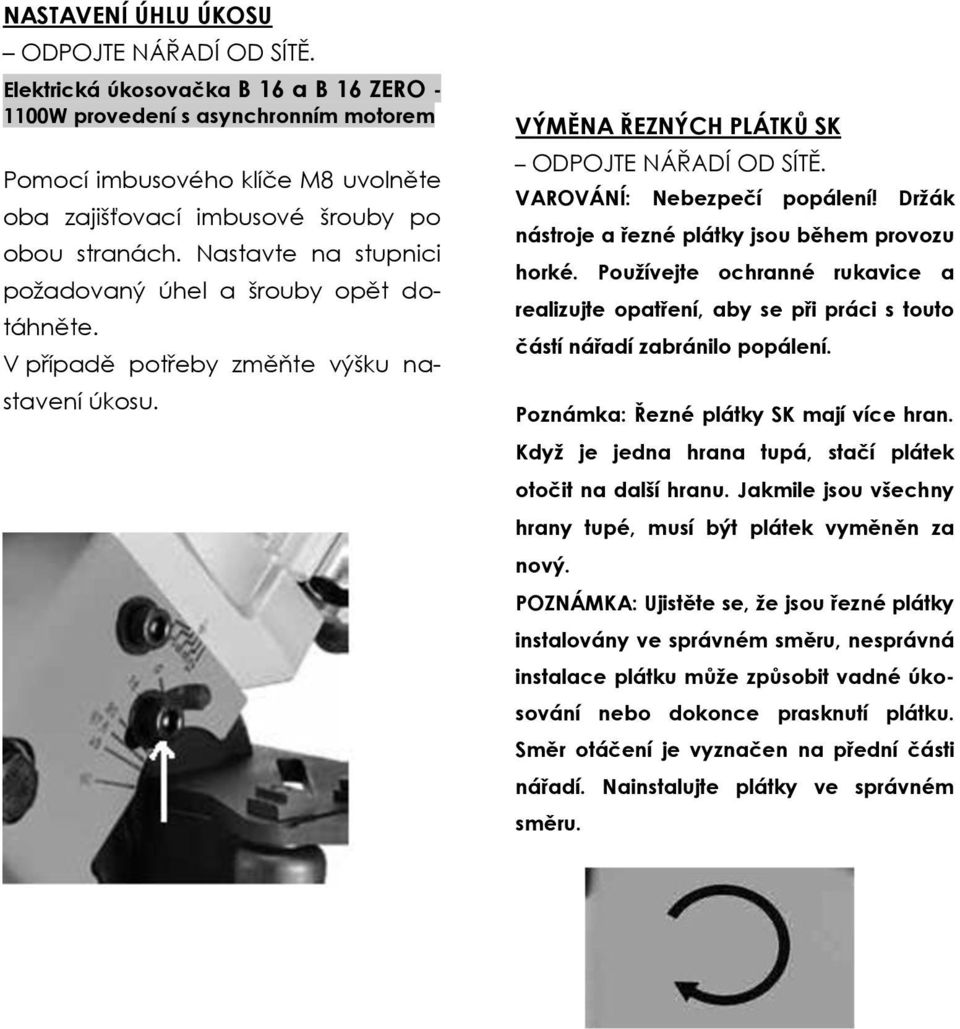

11 NASTAVENÍ ÚHLU ÚKOSU ODPOJTE NÁŘADÍ OD SÍTĚ. Elektrická úkosovačka B 16 a B 16 ZERO W provedení s asynchronním motorem Pomocí imbusového klíče M8 uvolněte oba zajišťovací imbusové šrouby po obou stranách. Nastavte na stupnici požadovaný úhel a šrouby opět dotáhněte. V případě potřeby změňte výšku nastavení úkosu. VÝMĚNA ŘEZNÝCH PLÁTKŮ SK ODPOJTE NÁŘADÍ OD SÍTĚ. VAROVÁNÍ: Nebezpečí popálení! Držák nástroje a řezné plátky jsou během provozu horké. Používejte ochranné rukavice a realizujte opatření, aby se při práci s touto částí nářadí zabránilo popálení. Poznámka: Řezné plátky SK mají více hran. Když je jedna hrana tupá, stačí plátek otočit na další hranu. Jakmile jsou všechny hrany tupé, musí být plátek vyměněn za nový. POZNÁMKA: Ujistěte se, že jsou řezné plátky instalovány ve správném směru, nesprávná instalace plátku může způsobit vadné úkosování nebo dokonce prasknutí plátku. Směr otáčení je vyznačen na přední části nářadí. Nainstalujte plátky ve správném směru.

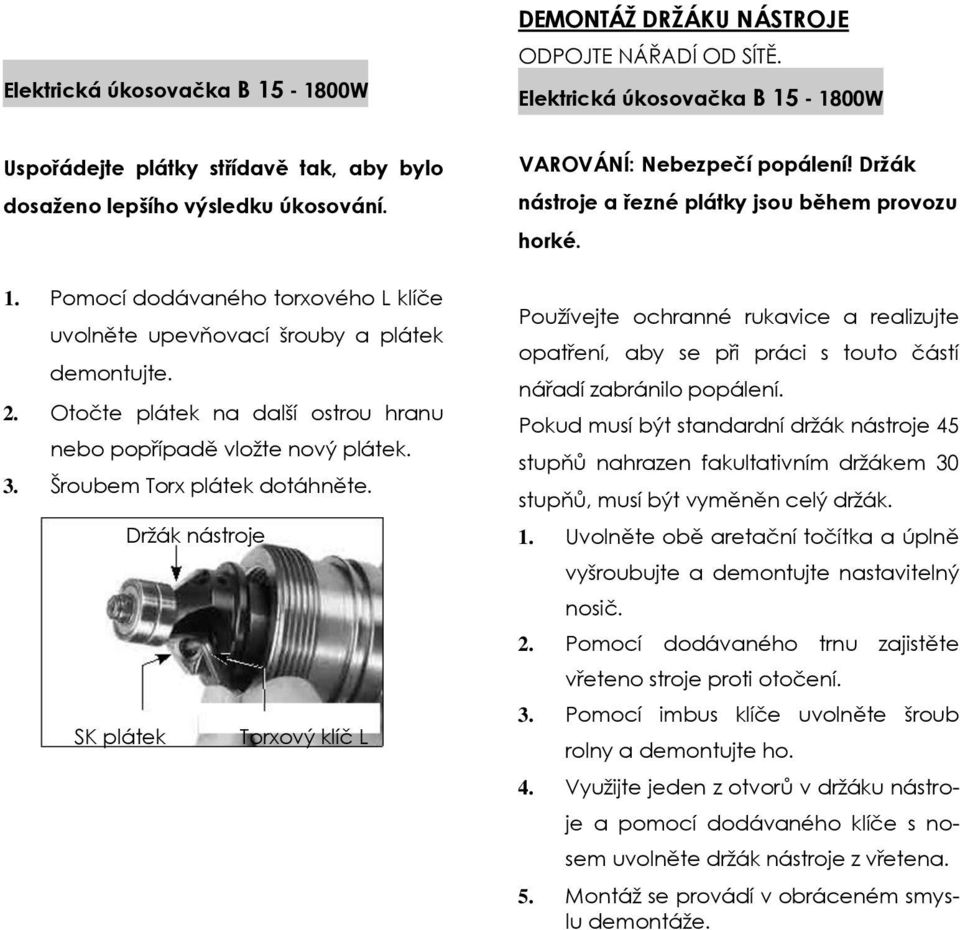

12 Elektrická úkosovačka B W DEMONTÁŽ DRŽÁKU NÁSTROJE ODPOJTE NÁŘADÍ OD SÍTĚ. Elektrická úkosovačka B W Uspořádejte plátky střídavě tak, aby bylo dosaženo lepšího výsledku úkosování. 1. Pomocí dodávaného torxového L klíče uvolněte upevňovací šrouby a plátek demontujte. 2. Otočte plátek na další ostrou hranu nebo popřípadě vložte nový plátek. 3. Šroubem Torx plátek dotáhněte. Držák nástroje SK plátek Torxový klíč L VAROVÁNÍ: Nebezpečí popálení! Držák nástroje a řezné plátky jsou během provozu horké. Používejte ochranné rukavice a realizujte opatření, aby se při práci s touto částí nářadí zabránilo popálení. Pokud musí být standardní držák nástroje 45 stupňů nahrazen fakultativním držákem 30 stupňů, musí být vyměněn celý držák. 1. Uvolněte obě aretační točítka a úplně vyšroubujte a demontujte nastavitelný nosič. 2. Pomocí dodávaného trnu zajistěte vřeteno stroje proti otočení. 3. Pomocí imbus klíče uvolněte šroub rolny a demontujte ho. 4. Využijte jeden z otvorů v držáku nástroje a pomocí dodávaného klíče s nosem uvolněte držák nástroje z vřetena. 5. Montáž se provádí v obráceném smyslu demontáže.

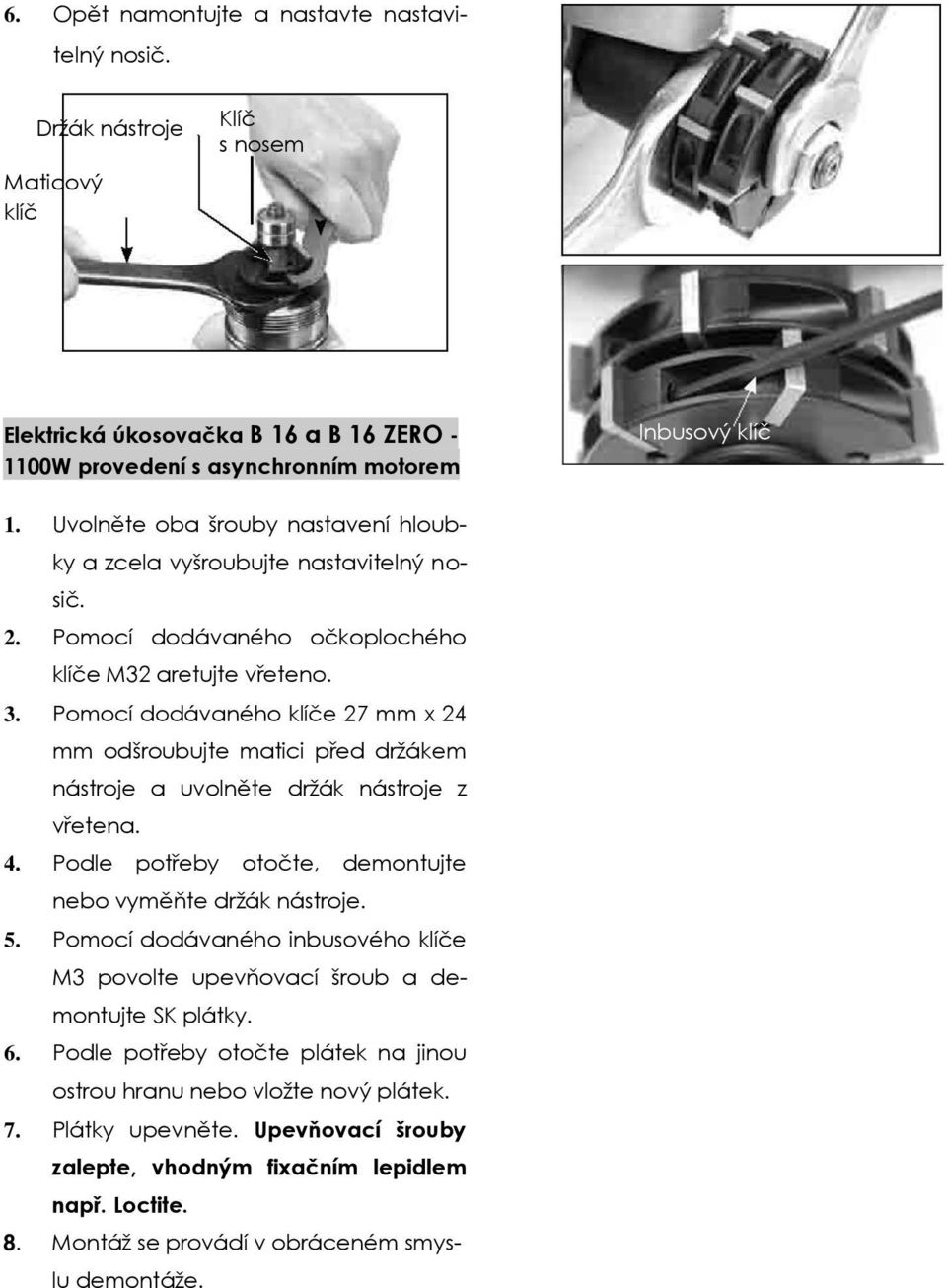

13 6. Opět namontujte a nastavte nastavitelný nosič. Držák nástroje Maticový klíč Klíč s nosem Elektrická úkosovačka B 16 a B 16 ZERO W provedení s asynchronním motorem 1. Uvolněte oba šrouby nastavení hloubky a zcela vyšroubujte nastavitelný nosič. 2. Pomocí dodávaného očkoplochého klíče M32 aretujte vřeteno. 3. Pomocí dodávaného klíče 27 mm x 24 mm odšroubujte matici před držákem nástroje a uvolněte držák nástroje z vřetena. 4. Podle potřeby otočte, demontujte nebo vyměňte držák nástroje. 5. Pomocí dodávaného inbusového klíče M3 povolte upevňovací šroub a demontujte SK plátky. 6. Podle potřeby otočte plátek na jinou ostrou hranu nebo vložte nový plátek. 7. Plátky upevněte. Upevňovací šrouby zalepte, vhodným fixačním lepidlem např. Loctite. 8. Montáž se provádí v obráceném smyslu demontáže. Inbusový klíč Šroub nastavení hloubky

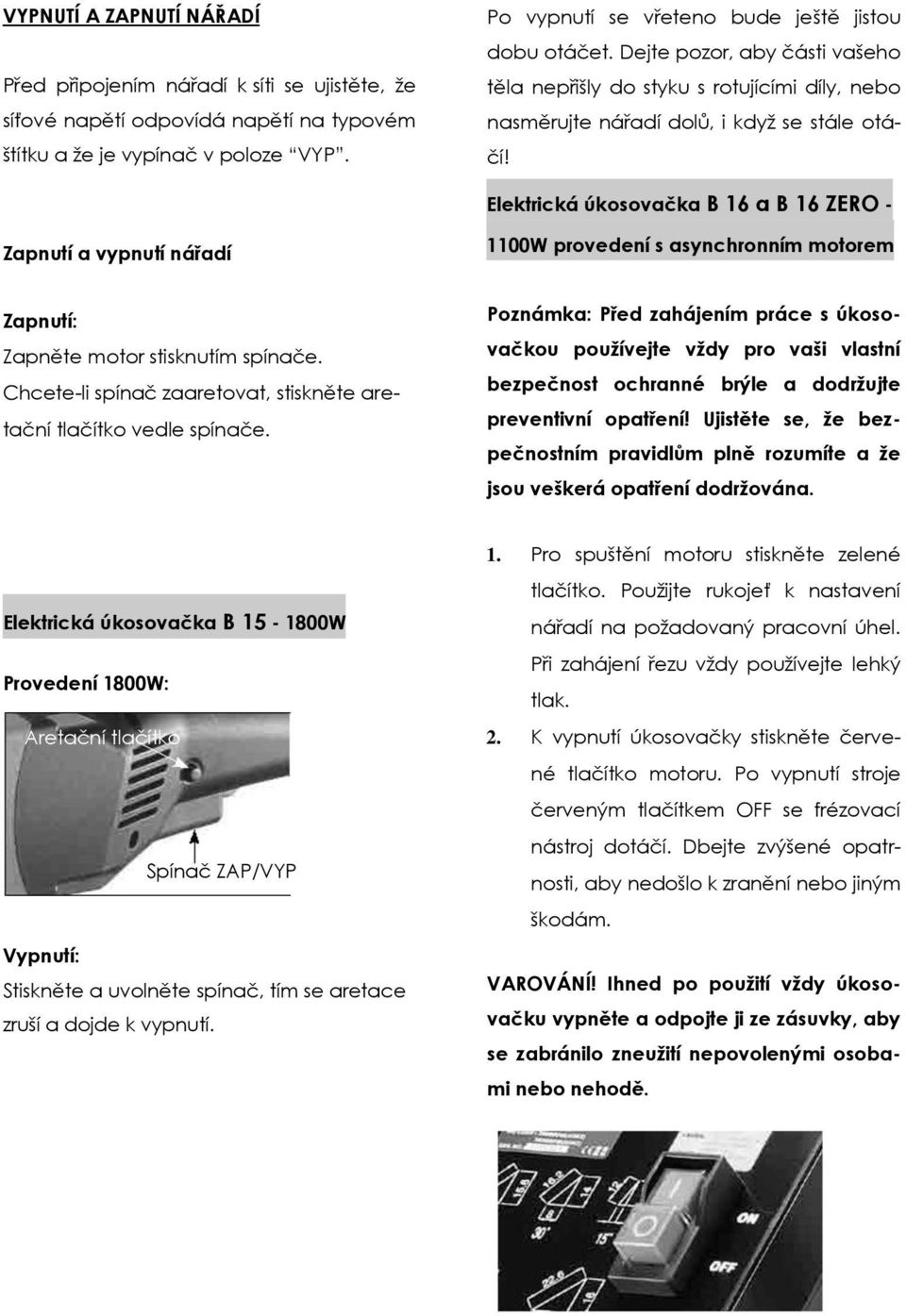

14 VYPNUTÍ A ZAPNUTÍ NÁŘADÍ Před připojením nářadí k síti se ujistěte, že síťové napětí odpovídá napětí na typovém štítku a že je vypínač v poloze VYP. Po vypnutí se vřeteno bude ještě jistou dobu otáčet. Dejte pozor, aby části vašeho těla nepřišly do styku s rotujícími díly, nebo nasměrujte nářadí dolů, i když se stále otáčí! Elektrická úkosovačka B 16 a B 16 ZERO - Zapnutí a vypnutí nářadí 1100W provedení s asynchronním motorem Zapnutí: Zapněte motor stisknutím spínače. Chcete-li spínač zaaretovat, stiskněte aretační tlačítko vedle spínače. ční tlačítko Poznámka: Před zahájením práce s úkosovačkou používejte vždy pro vaši vlastní bezpečnost ochranné brýle a dodržujte preventivní opatření! Ujistěte se, že bezpečnostním pravidlům plně rozumíte a že jsou veškerá opatření dodržována. Spínač ZAP/VY Elektrická úkosovačka B W Provedení 1800W: Aretační tlačítko Spínač ZAP/VYP Vypnutí: Stiskněte a uvolněte spínač, tím se aretace zruší a dojde k vypnutí. 1. Pro spuštění motoru stiskněte zelené tlačítko. Použijte rukojeť k nastavení nářadí na požadovaný pracovní úhel. Při zahájení řezu vždy používejte lehký tlak. 2. K vypnutí úkosovačky stiskněte červené tlačítko motoru. Po vypnutí stroje červeným tlačítkem OFF se frézovací nástroj dotáčí. Dbejte zvýšené opatrnosti, aby nedošlo k zranění nebo jiným škodám. VAROVÁNÍ! Ihned po použití vždy úkosovačku vypněte a odpojte ji ze zásuvky, aby se zabránilo zneužití nepovolenými osobami nebo nehodě.

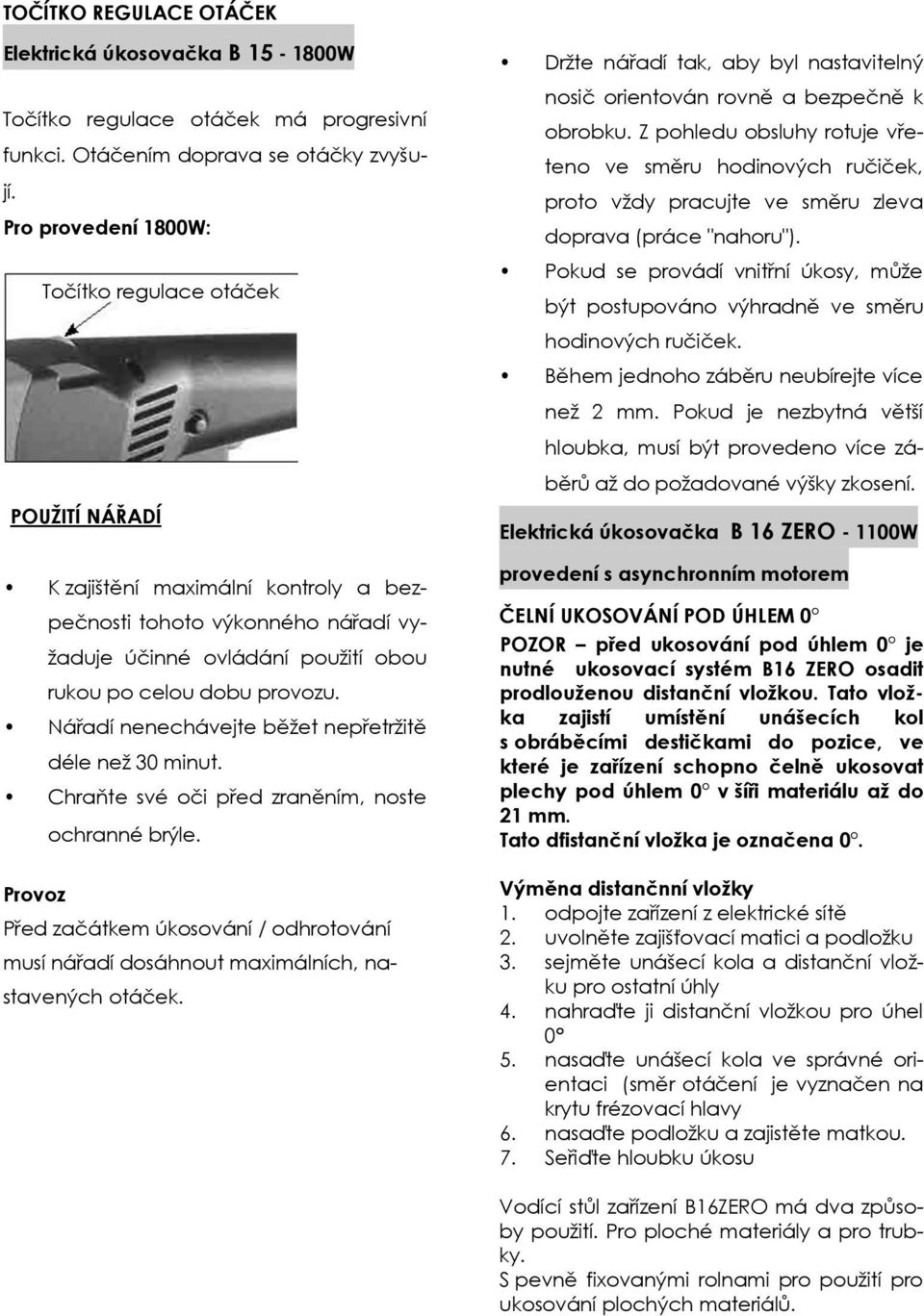

15 TOČÍTKO REGULACE OTÁČEK Elektrická úkosovačka B W Točítko regulace otáček má progresivní funkci. Otáčením doprava se otáčky zvyšují. Pro provedení 1800W: Točítko regulace otáček POUŽITÍ NÁŘADÍ K zajištění maximální kontroly a bezpečnosti tohoto výkonného nářadí vyžaduje účinné ovládání použití obou rukou po celou dobu provozu. Nářadí nenechávejte běžet nepřetržitě déle než 30 minut. Chraňte své oči před zraněním, noste ochranné brýle. Provoz Před začátkem úkosování / odhrotování musí nářadí dosáhnout maximálních, nastavených otáček. Držte nářadí tak, aby byl nastavitelný nosič orientován rovně a bezpečně k obrobku. Z pohledu obsluhy rotuje vřeteno ve směru hodinových ručiček, proto vždy pracujte ve směru zleva doprava (práce "nahoru"). Pokud se provádí vnitřní úkosy, může být postupováno výhradně ve směru hodinových ručiček. Během jednoho záběru neubírejte více než 2 mm. Pokud je nezbytná větší hloubka, musí být provedeno více záběrů až do požadované výšky zkosení. Elektrická úkosovačka B 16 ZERO W provedení s asynchronním motorem ČELNÍ UKOSOVÁNÍ POD ÚHLEM 0 POZOR před ukosování pod úhlem 0 je nutné ukosovací systém B16 ZERO osadit prodlouženou distanční vložkou. Tato vložka zajistí umístění unášecích kol s obráběcími destičkami do pozice, ve které je zařízení schopno čelně ukosovat plechy pod úhlem 0 v šíři materiálu až do 21 mm. Tato dfistanční vložka je označena 0. Výměna distančnní vložky 1. odpojte zařízení z elektrické sítě 2. uvolněte zajišťovací matici a podložku 3. sejměte unášecí kola a distanční vložku pro ostatní úhly 4. nahraďte ji distanční vložkou pro úhel 0 5. nasaďte unášecí kola ve správné orientaci (směr otáčení je vyznačen na krytu frézovací hlavy 6. nasaďte podložku a zajistěte matkou. 7. Seřiďte hloubku úkosu Vodící stůl zařízení B16ZERO má dva způsoby použití. Pro ploché materiály a pro trubky. S pevně fixovanými rolnami pro použití pro ukosování plochých materiálů.

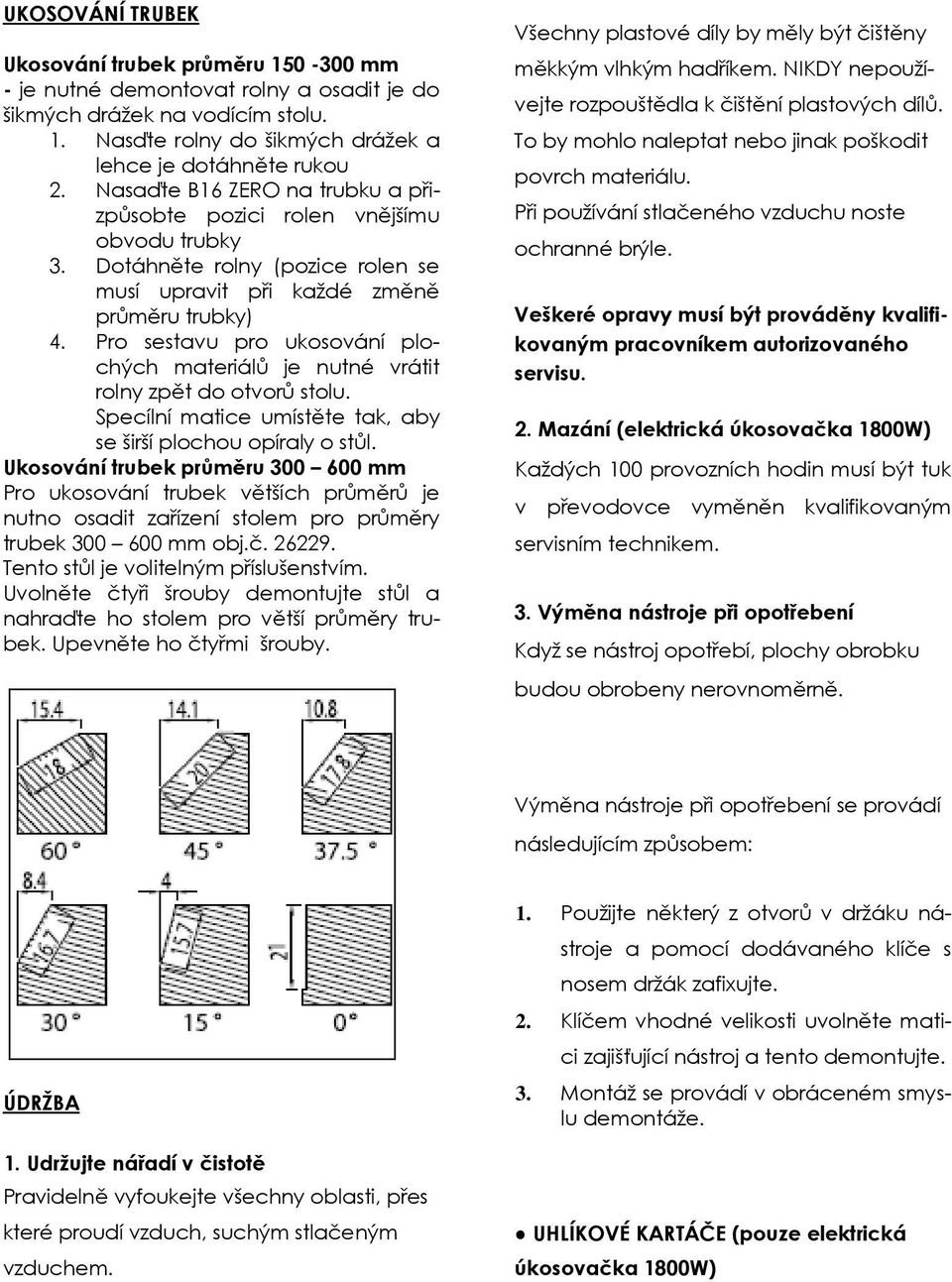

16 UKOSOVÁNÍ TRUBEK Ukosování trubek průměru mm - je nutné demontovat rolny a osadit je do šikmých drážek na vodícím stolu. 1. Nasďte rolny do šikmých drážek a lehce je dotáhněte rukou 2. Nasaďte B16 ZERO na trubku a přizpůsobte pozici rolen vnějšímu obvodu trubky 3. Dotáhněte rolny (pozice rolen se musí upravit při každé změně průměru trubky) 4. Pro sestavu pro ukosování plochých materiálů je nutné vrátit rolny zpět do otvorů stolu. Specílní matice umístěte tak, aby se širší plochou opíraly o stůl. Ukosování trubek průměru mm Pro ukosování trubek větších průměrů je nutno osadit zařízení stolem pro průměry trubek mm obj.č Tento stůl je volitelným příslušenstvím. Uvolněte čtyři šrouby demontujte stůl a nahraďte ho stolem pro větší průměry trubek. Upevněte ho čtyřmi šrouby. Všechny plastové díly by měly být čištěny měkkým vlhkým hadříkem. NIKDY nepoužívejte rozpouštědla k čištění plastových dílů. To by mohlo naleptat nebo jinak poškodit povrch materiálu. Při používání stlačeného vzduchu noste ochranné brýle. Veškeré opravy musí být prováděny kvalifikovaným pracovníkem autorizovaného servisu. 2. Mazání (elektrická úkosovačka 1800W) Každých 100 provozních hodin musí být tuk v převodovce vyměněn kvalifikovaným servisním technikem. 3. Výměna nástroje při opotřebení Když se nástroj opotřebí, plochy obrobku budou obrobeny nerovnoměrně. Výměna nástroje při opotřebení se provádí následujícím způsobem: ÚDRŽBA 1. Udržujte nářadí v čistotě Pravidelně vyfoukejte všechny oblasti, přes které proudí vzduch, suchým stlačeným vzduchem. 1. Použijte některý z otvorů v držáku nástroje a pomocí dodávaného klíče s nosem držák zafixujte. 2. Klíčem vhodné velikosti uvolněte matici zajišťující nástroj a tento demontujte. 3. Montáž se provádí v obráceném smyslu demontáže. UHLÍKOVÉ KARTÁČE (pouze elektrická úkosovačka 1800W)

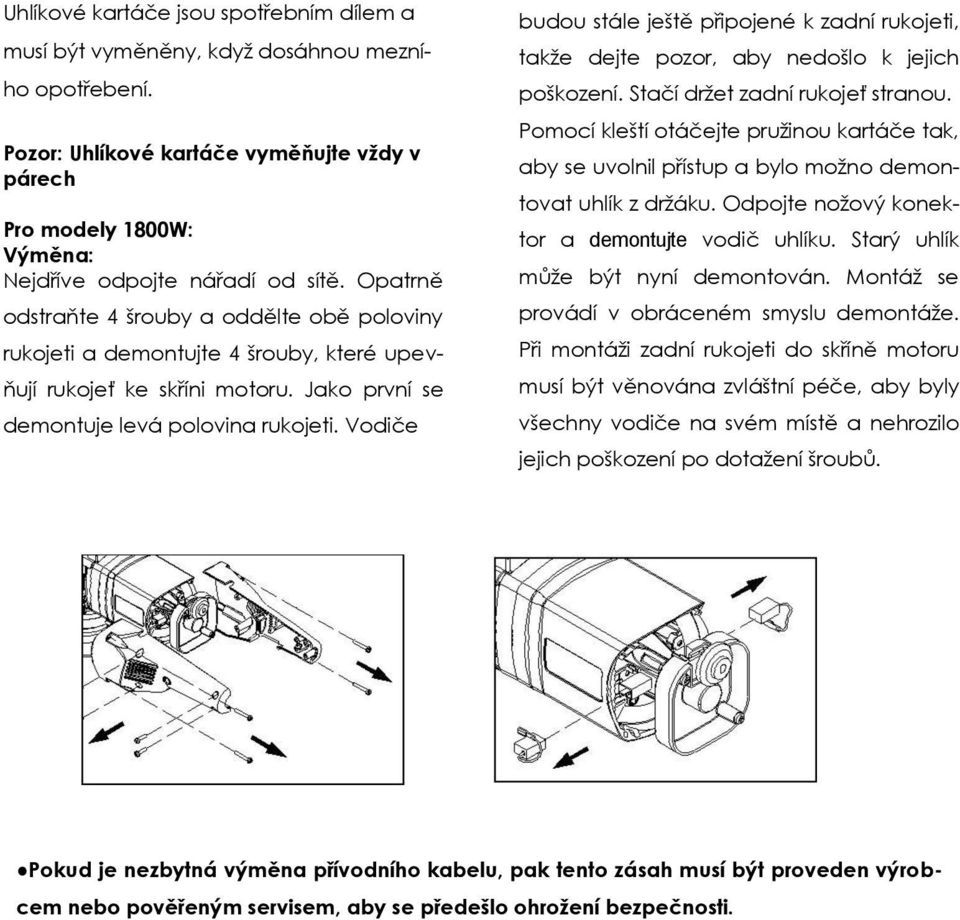

17 Uhlíkové kartáče jsou spotřebním dílem a musí být vyměněny, když dosáhnou mezního opotřebení. Pozor: Uhlíkové kartáče vyměňujte vždy v párech Pro modely 1800W: Výměna: Nejdříve odpojte nářadí od sítě. Opatrně odstraňte 4 šrouby a oddělte obě poloviny rukojeti a demontujte 4 šrouby, které upevňují rukojeť ke skříni motoru. Jako první se demontuje levá polovina rukojeti. Vodiče budou stále ještě připojené k zadní rukojeti, takže dejte pozor, aby nedošlo k jejich poškození. Stačí držet zadní rukojeť stranou. Pomocí kleští otáčejte pružinou kartáče tak, aby se uvolnil přístup a bylo možno demontovat uhlík z držáku. Odpojte nožový konektor a demontujte vodič uhlíku. Starý uhlík může být nyní demontován. Montáž se provádí v obráceném smyslu demontáže. Při montáži zadní rukojeti do skříně motoru musí být věnována zvláštní péče, aby byly všechny vodiče na svém místě a nehrozilo jejich poškození po dotažení šroubů. Pokud je nezbytná výměna přívodního kabelu, pak tento zásah musí být proveden výrobcem nebo pověřeným servisem, aby se předešlo ohrožení bezpečnosti.

18 ČERVE NÁ BÍLÁ ČERNÁ BÍLÁ JEDNOTKA REGULACE OTÁČEK BÍLÁ ČERN Á ČERN Á SPÍNAČ UHLÍKOVÝ KARTÁČ UHLÍKOVÝ KARTÁČ ZAPOJENÍ B 15 (provedení 1800W)

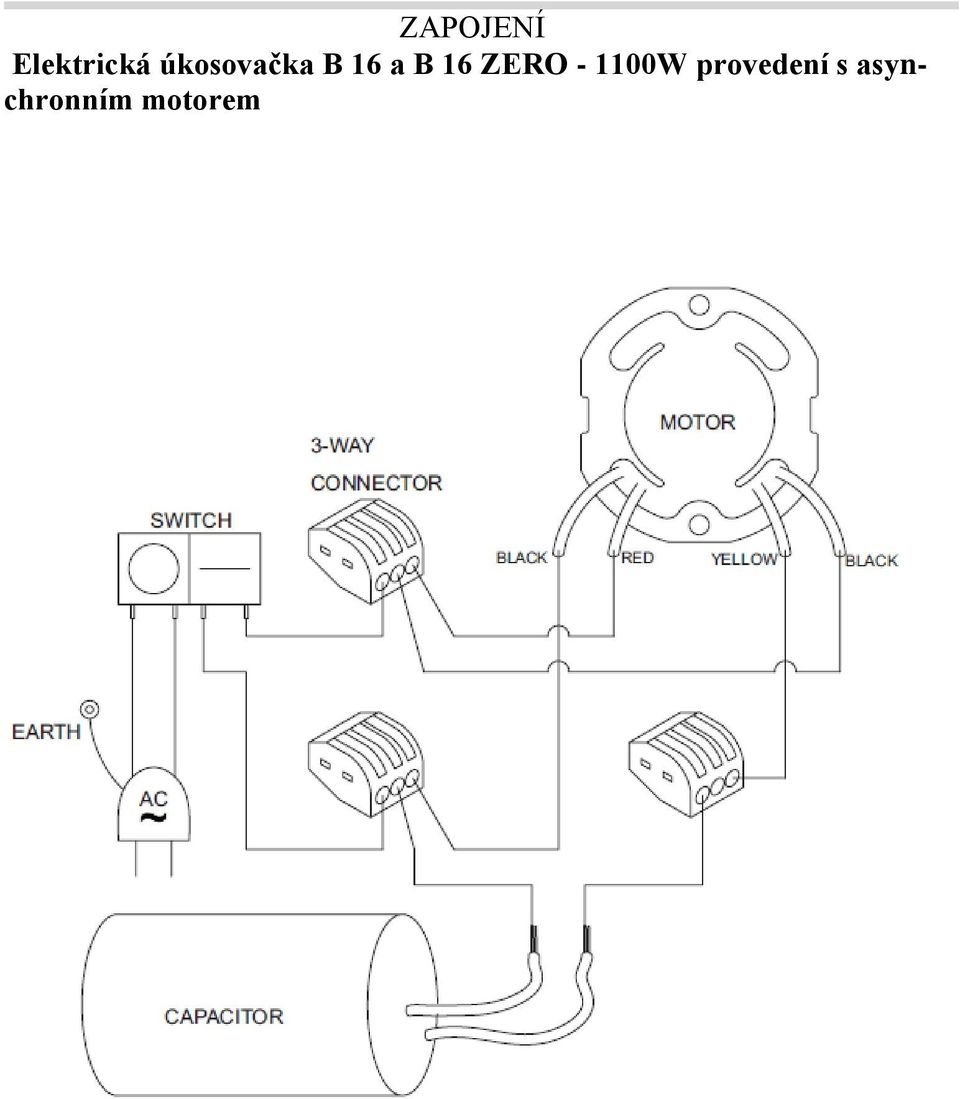

19 ZAPOJENÍ Elektrická úkosovačka B 16 a B 16 ZERO W provedení s asynchronním motorem

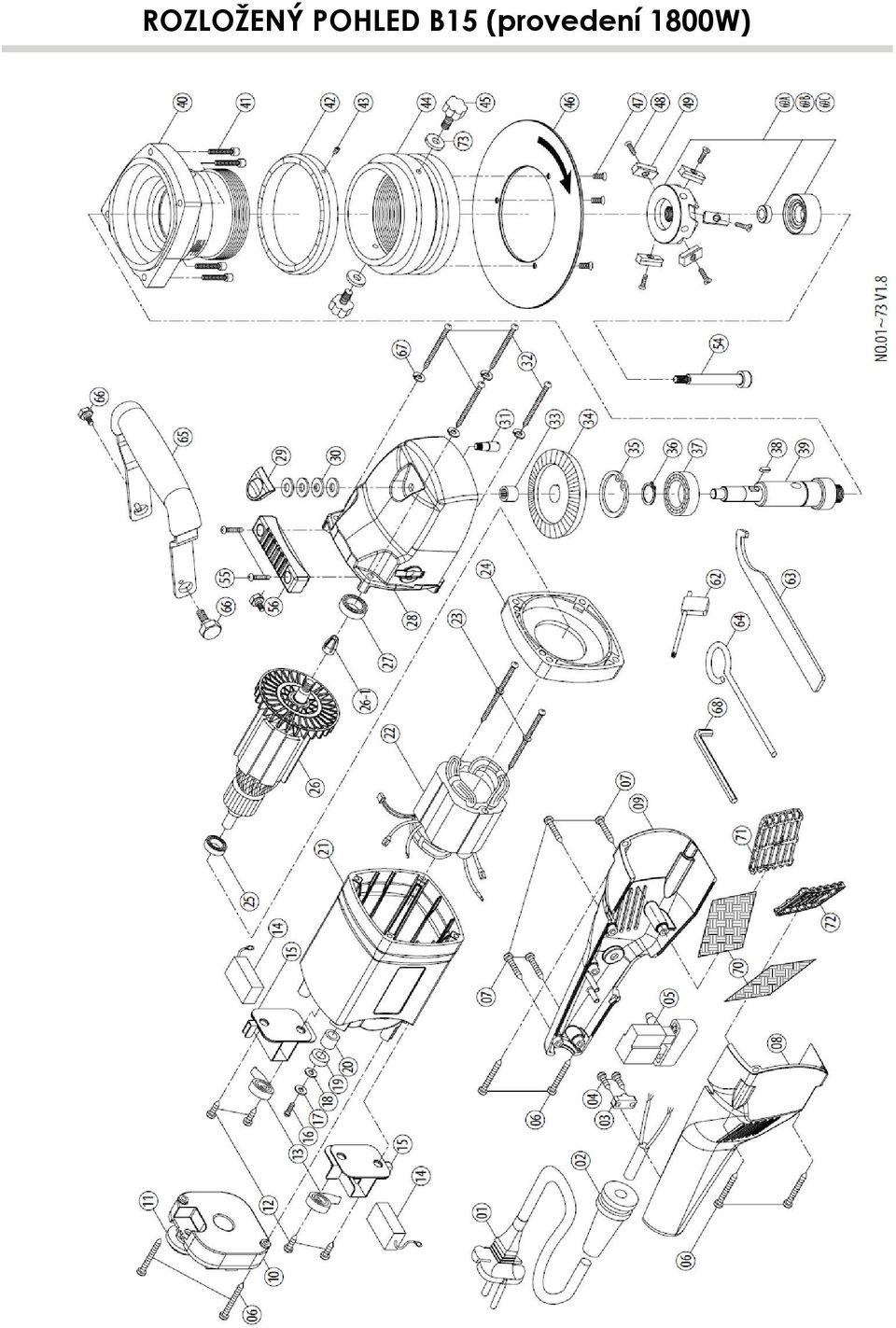

20 ROZLOŽENÝ POHLED B15 (provedení 1800W)

21 Seznam ND pro B15 obj.č obj.čísla ND 25220_(číslo pozice)

22 ROZLOŽENÝ POHLED B16 (provedení s asynchronním motorem1100w)

23 Seznam ND pro B16 obj.č obj.čísla ND 26220_(číslo pozice)

24 ROZLOŽENÝ POHLED B16 ZERO(provedení s asynchronním motorem1100w)

25 Seznam náhradních dílů B16 ZERO obj.č obj.čísla ND 26222_(číslo pozice)

26 Adresa distributora pro ČR a SR:: N.KO spol. s r.o. Táborská 398/ Mladá Boleslav tel: fax: mobil: , nko@nko.cz Adresa autorizovaného servisu: Nářadí Veselý Brno s.r.o. Olomoucká Brno tel: p. Hrabovský fax:

27 Reference standards (CE Declaration of Conformity) Directive 2006/95/EC.: Directive 2004/108/EC.: Directive 98/37/EC.: Basic technical requirements for low-voltage electrical equipment Electromagnetic compatibility Safety of machinery Basic requirements EN ISO : EN ISO 13857: EN 953: EN : EN : Safety of machinery Technical principles Safety of machinery Safety distances to prevent hazard zones being reached by upper and lower limbs Safety of machinery General requirements for the design and construction of fixed and movable guards Safety of machinery Electrical equipment of machines Electromagnetic compatibility Generic standards Emission standard for residential, commercial and light-industrial environments N.KO spol. s r.o. Táborská 398/ Mladá Boleslav Czech republic phone: fax: nko@nko.cz
