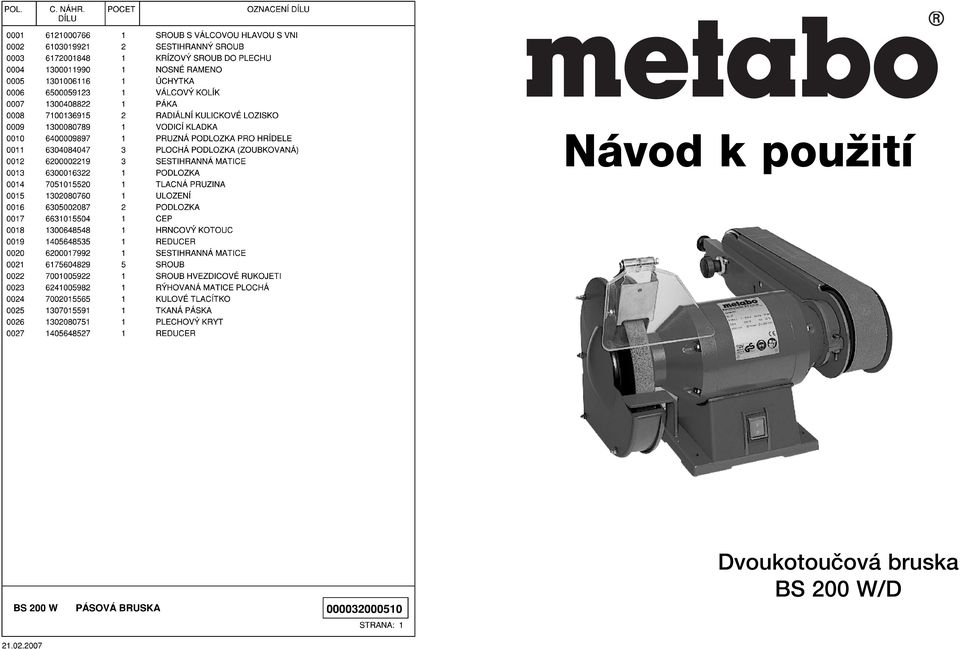

Návod k pouïití. Dvoukotouãová bruska BS 200 W/D

Transkript

1 Návod k pouïití Dvoukotouãová bruska BS 200 W/D

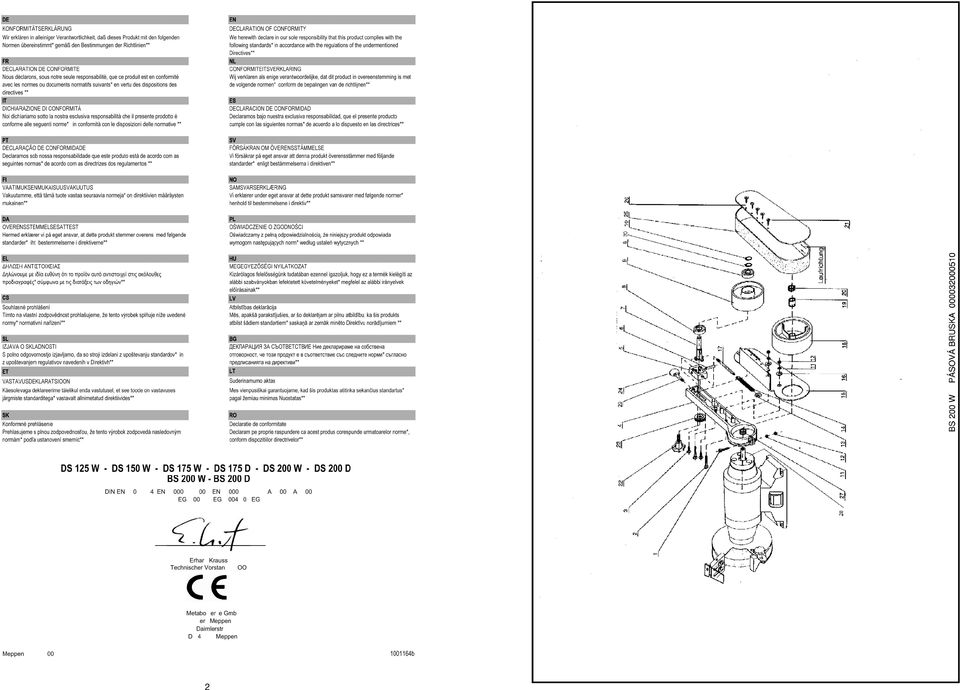

2 2

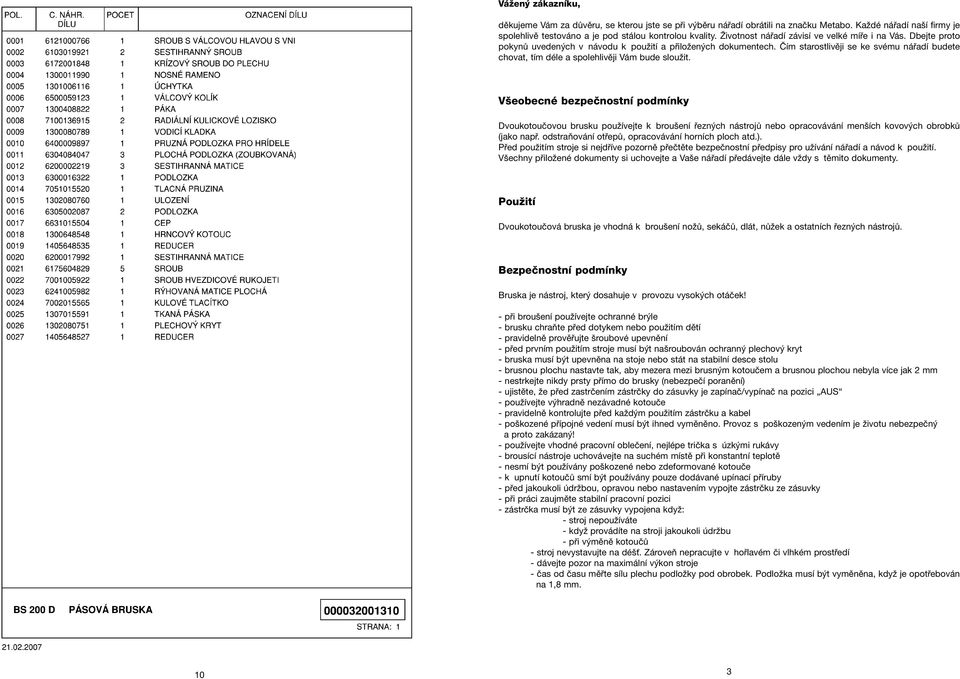

3 VáÏen zákazníku, děkujeme Vám za důvěru, se kterou jste se při výběru nářadí obrátili na značku Metabo. Každé nářadí naší firmy je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost nářadí závisí ve velké míře i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému nářadí budete chovat, tím déle a spolehlivěji Vám bude sloužit. V eobecné bezpeãnostní podmínky Dvoukotoučovou brusku používejte k broušení řezných nástrojů nebo opracovávání menších kovových obrobků (jako např. odstraňování otřepů, opracovávání horních ploch atd.). Před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy pro užívání nářadí a návod k použití. Všechny přiložené dokumenty si uchovejte a Vaše nářadí předávejte dále vždy s těmito dokumenty. PouÏití Dvoukotoučová bruska je vhodná k broušení nožů, sekáčů, dlát, nůžek a ostatních řezných nástrojů. Bezpeãnostní podmínky Bruska je nástroj, který dosahuje v provozu vysokých otáček! - při broušení používejte ochranné brýle - brusku chraňte před dotykem nebo použitím dětí - pravidelně prověřujte šroubové upevnění - před prvním použitím stroje musí být našroubován ochranný plechový kryt - bruska musí být upevněna na stoje nebo stát na stabilní desce stolu - brusnou plochu nastavte tak, aby mezera mezi brusným kotoučem a brusnou plochou nebyla více jak 2 mm - nestrkejte nikdy prsty přímo do brusky (nebezpečí poranění) - ujistěte, že před zastrčením zástrčky do zásuvky je zapínač/vypínač na pozici AUS - používejte výhradně nezávadné kotouče - pravidelně kontrolujte před každým použitím zástrčku a kabel - poškozené přípojné vedení musí být ihned vyměněno. Provoz s poškozeným vedením je životu nebezpečný a proto zakázaný! - používejte vhodné pracovní oblečení, nejlépe trička s úzkými rukávy - brousící nástroje uchovávejte na suchém místě při konstantní teplotě - nesmí být používány poškozené nebo zdeformované kotouče - k upnutí kotoučů smí být používány pouze dodávané upínací příruby - před jakoukoli údržbou, opravou nebo nastavením vypojte zástrčku ze zásuvky - při práci zaujměte stabilní pracovní pozici - zástrčka musí být ze zásuvky vypojena když: - stroj nepoužíváte - když provádíte na stroji jakoukoli údržbu - při výměně kotoučů - stroj nevystavujte na déšť. Zároveň nepracujte v hořlavém či vlhkém prostředí - dávejte pozor na maximální výkon stroje - čas od času měřte sílu plechu podložky pod obrobek. Podložka musí být vyměněna, když je opotřebován na 1,8 mm. 10 3

4 Popis stroje Dvoukotoučová bruska se liší pouze v detailech konstrukce. Popis je principiálně u všech mašin stejný. 1 zapínač/vypínač 2 podložka pod obrobek, levá 3 brusný kotouč, levý 4 zástrčka 5 ukazatel směru otáček 6 zařízení pro ochranu jisker 7 brusný kotouč, pravý 8 podložka pod obrobek, pravá Sestavení stroje Dvoukotoučová bruska je pevně namontovaná na vhodné místo. K upevnění na pevný a rovný podklad jsou v nohách k dispozici 4 otvory. Výška by měla být zvolena tak, aby dosahovala bruska po lokty. Dávejte pozor na to, aby přípojka na síť nebyla dále jak cm. Metabo nabízí na Vaší dvoukotoučovou brusku také odpovídající stojan a nástěnné konzole, které splňují všechny požadavky a to jak bezpečnosti práce, tak správnou výšku stroje. nástěnná konzole Obj.č stojan Obj.č

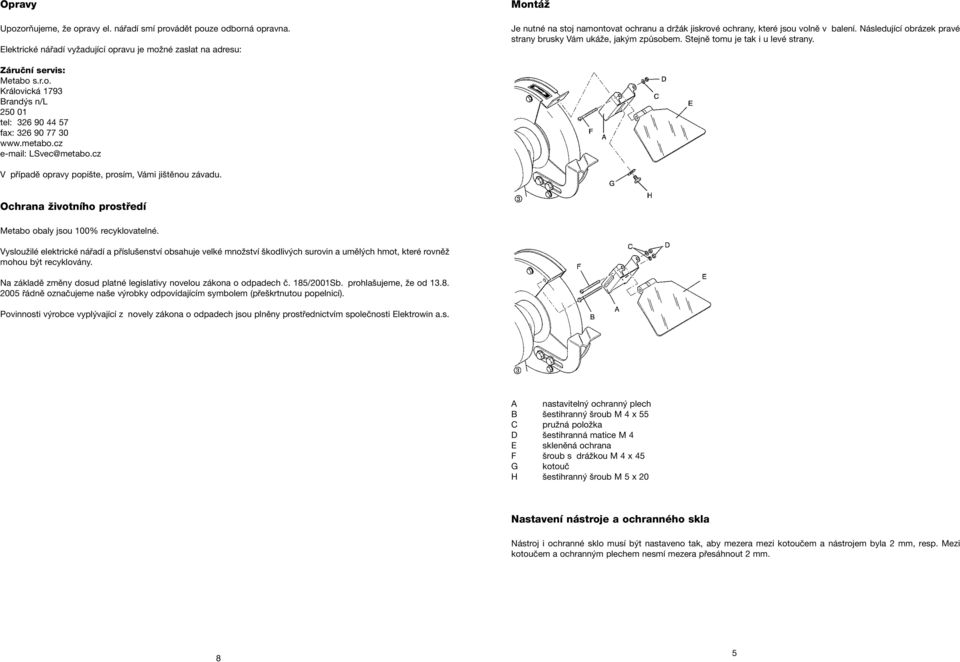

5 Opravy Upozorňujeme, že opravy el. nářadí smí provádět pouze odborná opravna. Elektrické nářadí vyžadující opravu je možné zaslat na adresu: MontáÏ Je nutné na stoj namontovat ochranu a držák jiskrové ochrany, které jsou volně v balení. Následující obrázek pravé strany brusky Vám ukáže, jakým způsobem. Stejně tomu je tak i u levé strany. Záruãní servis: Metabo s.r.o. Královická 1793 Brandýs n/l tel: fax: LSvec@metabo.cz V případě opravy popište, prosím, Vámi jištěnou závadu. Ochrana Ïivotního prostfiedí Metabo obaly jsou 100% recyklovatelné. Vysloužilé elektrické nářadí a příslušenství obsahuje velké množství škodlivých surovin a umělých hmot, které rovněž mohou být recyklovány. Na základě změny dosud platné legislativy novelou zákona o odpadech č. 185/2001Sb. prohlašujeme, že od řádně označujeme naše výrobky odpovídajícím symbolem (přeškrtnutou popelnicí). Povinnosti výrobce vyplývající z novely zákona o odpadech jsou plněny prostřednictvím společnosti Elektrowin a.s. A nastavitelný ochranný plech B šestihranný šroub M 4 x 55 C pružná položka D šestihranná matice M 4 E skleněná ochrana F šroub s drážkou M 4 x 45 G kotouč H šestihranný šroub M 5 x 20 Nastavení nástroje a ochranného skla Nástroj i ochranné sklo musí být nastaveno tak, aby mezera mezi kotoučem a nástrojem byla 2 mm, resp. Mezi kotoučem a ochranným plechem nesmí mezera přesáhnout 2 mm. 8 5

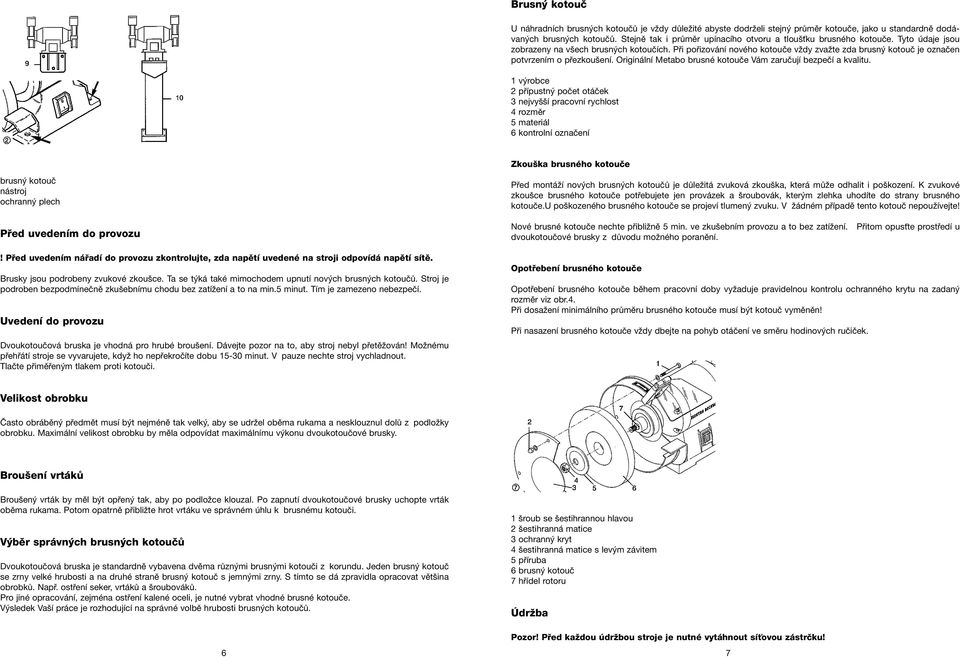

6 Brusn kotouã U náhradních brusných kotoučů je vždy důležité abyste dodrželi stejný průměr kotouče, jako u standardně dodávaných brusných kotoučů. Stejně tak i průměr upínacího otvoru a tloušťku brusného kotouče. Tyto údaje jsou zobrazeny na všech brusných kotoučích. Při pořizování nového kotouče vždy zvažte zda brusný kotouč je označen potvrzením o přezkoušení. Originální Metabo brusné kotouče Vám zaručují bezpečí a kvalitu. 1 výrobce 2 přípustný počet otáček 3 nejvyšší pracovní rychlost 4 rozměr 5 materiál 6 kontrolní označení Zkou ka brusného kotouãe brusný kotouč nástroj ochranný plech Pfied uvedením do provozu! Pfied uvedením náfiadí do provozu zkontrolujte, zda napûtí uvedené na stroji odpovídá napûtí sítû. Brusky jsou podrobeny zvukové zkoušce. Ta se týká také mimochodem upnutí nových brusných kotoučů. Stroj je podroben bezpodmínečně zkušebnímu chodu bez zatížení a to na min.5 minut. Tím je zamezeno nebezpečí. Uvedení do provozu Dvoukotoučová bruska je vhodná pro hrubé broušení. Dávejte pozor na to, aby stroj nebyl přetěžován! Možnému přehřátí stroje se vyvarujete, když ho nepřekročíte dobu minut. V pauze nechte stroj vychladnout. Tlačte přiměřeným tlakem proti kotouči. Před montáží nových brusných kotoučů je důležitá zvuková zkouška, která může odhalit i poškození. K zvukové zkoušce brusného kotouče potřebujete jen provázek a šroubovák, kterým zlehka uhodíte do strany brusného kotouče.u poškozeného brusného kotouče se projeví tlumený zvuku. V žádném případě tento kotouč nepoužívejte! Nové brusné kotouče nechte přibližně 5 min. ve zkušebním provozu a to bez zatížení. Přitom opusťte prostředí u dvoukotoučové brusky z důvodu možného poranění. Opotfiebení brusného kotouãe Opotřebení brusného kotouče během pracovní doby vyžaduje pravidelnou kontrolu ochranného krytu na zadaný rozměr viz obr.4. Při dosažení minimálního průměru brusného kotouče musí být kotouč vyměněn! Při nasazení brusného kotouče vždy dbejte na pohyb otáčení ve směru hodinových ručiček. Velikost obrobku Často obráběný předmět musí být nejméně tak velký, aby se udržel oběma rukama a nesklouznul dolů z podložky obrobku. Maximální velikost obrobku by měla odpovídat maximálnímu výkonu dvoukotoučové brusky. Brou ení vrtákû Broušený vrták by měl být opřený tak, aby po podložce klouzal. Po zapnutí dvoukotoučové brusky uchopte vrták oběma rukama. Potom opatrně přibližte hrot vrtáku ve správném úhlu k brusnému kotouči. V bûr správn ch brusn ch kotouãû Dvoukotoučová bruska je standardně vybavena dvěma různými brusnými kotouči z korundu. Jeden brusný kotouč se zrny velké hrubosti a na druhé straně brusný kotouč s jemnými zrny. S tímto se dá zpravidla opracovat většina obrobků. Např. ostření seker, vrtáků a šroubováků. Pro jiné opracování, zejména ostření kalené oceli, je nutné vybrat vhodné brusné kotouče. Výsledek Vaší práce je rozhodující na správné volbě hrubosti brusných kotoučů. 1 šroub se šestihrannou hlavou 2 šestihranná matice 3 ochranný kryt 4 šestihranná matice s levým závitem 5 příruba 6 brusný kotouč 7 hřídel rotoru ÚdrÏba Pozor! Pfied kaïdou údrïbou stroje je nutné vytáhnout síèovou zástrãku! 6 7
