Návod na obsluhu a údržbu. úhlové brusky typ WSL-HW 125 L-SYS. Obj. č. D

Transkript

1 Návod na obsluhu a údržbu úhlové brusky typ WSL-HW 125 L-SYS Obj. č. D Duben 2006

2 Vážený zákazníku, děkujeme Vám za důvěru, kterou jste projevili nám i našim výrobkům. Přečtěte si návod k obsluze, dříve než budete s úhlovou bruskou pracovat. Tento návod k obsluze a údržbě obsahuje důležité pokyny, které jsou nezbytné k bezpečnému a bezporuchovému provozu Vaší úhlové brusky. Ukládejte proto tento návod vždy u Vaší úhlové brusky. Všeobecné pokyny Používání návodu k obsluze Doporučujeme: Kontroly, instalace a údržby by měly být prováděny kvalifikovanou osobou a dokumentovány v údržbové knize. Při dotazech uvádějte objednací číslo Vaší úhlové brusky. Aby jste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly.tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pokud se nebudete řídit návodem na obsluhu, zanikají veškeré nároky na záruku! Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Důležitá upozornění: Při práci se stopkovou bruskou noste odpovídající ochraný pracovní oděv, zejména pak chrániče sluchu, pokrývku hlavy, ochranné brýle, pracovní rukavice a dýchací masku, jakož i podle druhu broušení ochranu obličeje, koženou zástěru a pracovní obuv. Dodržujte bezpečnostní předpisy! Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. 2 Schneider Bohemia

3 Obsah 1. Technické údaje 2. Rozsah dodávky 1. Technické údaje Rozsah dodávky Obrázek úhlové brusky Funkce a použití Vlastnosti Bezpečnostní předpisy Uvedení do provozu Péče a údržba Hledání závad Záruční podmínky Příslušenství Místo pro záznamy Expluatační nákres úhlové brusky Seznam náhradních dílů úhlové brusky ES-Prohlášení o shodě Adresa dovozce Výkon: 0,75 kw Počet otáček: ot./min Spotřeba vzduchu: 380 l/min Brusný kotouč max. ø: 125 mm Závitová hřídel: M 14 Max. provozní tlak: 6,3 bar Hladina hlučnosti L PA 1 m (ve vzdálenost 1 m) podle DIN , část 20: 89 db (A) Hladina hlučnosti L WA 1 podle DIN , část 20: 96 db (A) Vibrace podle DIN ISO 8662: 8,9 m/s² Dop. průměr hadice (vnitřní) při L = 10 m: 9 mm Rozměry: šířka x hloubka x výška: 250 x 85 x 205 mm Hmotnost: 1,8 kg Potřebná kvalita vzduchu: Výkonnost kompresoru: Nastavitené hodnoty pro práci: 1 Úhlová bruska typ WSL-HW 125 L 1 Systainer 1 Čepový klíč 1 Rozvidlený klíč 1 Ochranné brýle 1 Olej 1 Záruční list 1 Návod na obsluhu a údržbu Vyčištěný s olejovou mlhou. Přes údržbovou jednotku redukčním ventilem s filtrem a olejovým přimazávačem. Plnící výkon kompresoru alespoň 450 l/min, což odpovídá výkonu motoru od 3 kw). Nastavitelný pracovní tlak na redukčním ventilu s filtrem 6 bar. Schneider Bohemia 3

4 3. Obrázek úhlové brusky Poz. Označení Množ Redukční vsuvka Ovládací páčka komplet Šroub oleje Kryt brusného kotouče Rukojeť 1 4. Funkce a použití 4.1 Vlastnosti Úhlová bruska typ WSL-HW 125 L je snadno ovladatelné pneumatické nářadí pro řemeslný provoz. Je vhodná k práci jako je broušení, odhrotování, odrezování a frézování různých materiálů. Úhlová bruska je velmi snadno ovladatelná. Její malá hmotnost, jakož i kompaktní provedení umožňují neúnavnou práci. Doplněný ruční držák (Poz. 0550) je velmi praktickou pomůckou při práci. Díky přimontovanému krytu brusného kotouče (Poz. 0370) je uživateli zajištěna maximální bezpečnost. Přes jistící páčku (Poz. 0510) v ovládací páčce (Poz. 0040) je zajištěna bezpečnost při odložení tak, aby byl přístroj chráněn před neúmyslným spuštěním. Upotřebený vzduchu odchází krytem před ovládací páčkou. Díky závitové hřídeli M 14 je umožněno používat brusné koutouče běžně dostupné. Brusné koutouče lze snadno namontovat popř. vyměnit. 4 Schneider Bohemia

5 5. Bezpečnostní předpisy Chraňte sebe a své okolí dodržováním bezpečnostních předpisů. Předejdete tím možnému nebezpečí úrazu. Ve vlastním zájmu dodržujte následující pokyny: - Provozovatel musí zajistit bezpečnost provozu. - Chraňte před dětmi a domácími zvířaty, je-li přístroj v provozu. - Úhlovou brusku ukládejte z dosahu dětí. - Úhlovou brusku nepoužívejte v místnostech, kde hrozí nebezpečí exploze. - Pozor na hořlavé materiály, při broušení může dojít k jiskření. - Úhlovou brusku mohou obsluhovat a udržovat pouze poučené osoby. Opravy mohou provádět pouze kvalifikované osoby. - Při údržbových pracích nebo opravách dbejte, aby: byla úhlová bruska odpojena od zdroje stl. vzduchu. - Úhlovou brusku nepoužívejte k jiným účelům než je určena. - Nastavení maximálního provozního tlaku nesmí být překročeno (viz. Technické údaje ). Nastavení pracovního tlaku musí být provedeno přes redukční ventil s filtrem. - Jako zdroj energie stl. vzduchu nepoužívejte žádné plyny. - Připojení stl. vzduchu poveďte přes rychlospojku. - Nenechávejte běžet při plných otáčkách naprázdno. - Nedotýkejte se rotujících částí. - Pozor: Dávejte pozor na rychlost otáček všech točivých dílů, hrozí nebezpečí úrazu! Bezpodmínečně dodržujte doporučení výrobců brusného příslušenství. - Při práci s úhlovou bruskou noste odpovídající pracovní oděv, zejména pak chrániče sluchu, pokrývku hlavy, ochranné brýle, pracovní rukavice a ochrannou masku, podle druhu broušení popř. i ochranu obličeje, koženou zástěru a pracovní obuv. - Používejte pouze originální náhradní díly. - Dbejte na to, aby se v okolí práce s bruskou nenacházely žádné osoby bez nutných ochranných pomůcek. - Používejte pouze brusné kotouče určené pro dané nářadí. Nepoužívejte brusné kotouče s větším průměrem, než je udáno v technických parametrech. - Upevnění brusného kotouče 22 mm musí být dodrženo. Nesmí být ani větší, ani menší. Nebezpečí úrazu! - Pozor, při práci může dojít v bezprostřední blízkosti s úhlovou bruskou k poruchám v komunikaci (hluk). - Pozor, při zatížení břemenem dochází k vibracím přístroje, které se přenáší na uživatele. Bezpodmínečně pracujte v pracovních rukavicích. - Pozor, za provozu může dojít ke zvíření prachu. - K práci přistupujte odpočatí a soustředění. Schneider Bohemia 5

6 6. Uvedení do provozu Upevněte druhý ruční držák (Poz. 0550) ke krytu úhlové brusky. Uvolněte držák kotouče M 14 pomocí čepového klíče. Při tom musíte pevně držet rozvidleným klíčem závitovou hřídel. Poté, co vyšroubujete ze závitové hřídele držák kotouče M 14, můžete přiložit běžně dostupný brusný kotouč (øa 125 x øi 22 mm). Našroubujte držák kotouče M 14 na závitovou hřídel. Překontrolujte správné usazení brusného kotouče. K upevnění brusného kotouče pevně přidržte závitovou hřídel pomocí rozvidleného klíče a utáhněte držák kotouče M 14 mit pomocí čepového klíče. Připojení ke zdroji stl. vzduchu proveďte pomocí pružné hadice stl. vzduchu s rychlospojkou. Připojení rychlospojky: Při připojení rychlospojky musíte pouze vsuvku hadice stl. vzduchu zatlačit do rychlospojky (poz. 0560). Uzavření nastává automaticky. Otevření rychlospojky: Stopková bruska bude od hadice stl. vzduchu oddělena tak, že rychlospojku tlačíte směrem k brusce a současně odtahujete vnější spojkový kroužek. Pozor: Při otevření rychlospojky vždy pevně stiskněte hadici stl. vzduchu, nebezpečí švihnutí hadicí. Nebezpečí úrazu! Švihající hadici a hlučnému odvzdušnění je možno zabránit použitím bezpečnostních rychlospojek od Schneider Bohemia s.r.o. Přiložte úhlovou brusku k opracovávanému objektu. Přepnutím bezpečnostní páčky a stisknutím ovládací páčky (poz. 0040) se uvede úhlová bruska do provozu. Důležité: Při výměně brusných kotoučů odpojte nářadí bezpodmínečně od zdroje stl. vzduchu a postupujte, jak je popsáno výše. 6 Schneider Bohemia

7 7. Péče a údržba Dodržováním zde uvedených pokynů k údržbě zajistíte tomuto kvalitnímu výrobku dlouhou životnost a bezporuchový provoz. Nářadí po použití řádně vyčistěte. Pro dlouhodobou bezporuchovou funkci Vaší úhlové brusky je nutné pravidelné mazání nářadí. Následující možnosti mazání: a) přes mlhový přimazávač: Kompletní údržbová jednotka obsahuje mlhový přimazávač a je umístěna na kompresoru popř. potrubním systému (viz. Příslušenství ). b) přes hadicový přimazávač: v bezprostřední blízkosti nářadí (odstup cca. 50 cm) se nainstaluje vpouštění oleje do vedení, které zásobuje nářadí dostatkem oleje. c) manuálně: Jestliže ve Vašem zařízení není namontována ani údržbová jednotka ani vpouštění oleje do vedení, musíte před každým uvedením nářadí na stlačený vzduch do provozu přidat do přípojky stlačeného vzduchu 3-5 kapek oleje. Jestliže bylo nářadí na stlačený vzduch více dní mimo provoz musíte přidat do rychlospojky několik kapek oleje. Kromě toho se musí při pravidelném používání kontrolovat stav oleje v pouzdře. Otevřete šroub oleje (poz. 0270) a občas do otvoru přidejte trochu oleje pro pneumatické nářadí. Nářadí po každé práci pečlivě vyčistěte. Skladujte Vaší brusku pouze v suchých prostorách, kde teplota neklesá pod +10 C. 8. Hledání závad Pozor: Dbejte prosím na dodržování bezpečnostních předpisů (viz. bod 5) : Vyvstalé poruchy a možné příčiny: Opatření: Úhlová bruska nepracuje správně: - Brusný kotouč je opotřebován: - Brusný kotouč vyměňte. - Příliš malý provozní tlak: - Zvyšte provozní tlak (max.prov. tlak viz bod 1 Technické údaje ). - Nedostatečný výkon - Použijte výkonnější kompresor. kompresoru: - Příliš malý průměr hadice: - Použijte správný průměr hadice (doporučený průměr hadice viz. Technické údaje Při poruchách či jiných dotazech, které se týkají stlačeného vzduchu, je Vám náš servis kdykoliv k dispozici na tel. čísle Schneider Bohemia 7

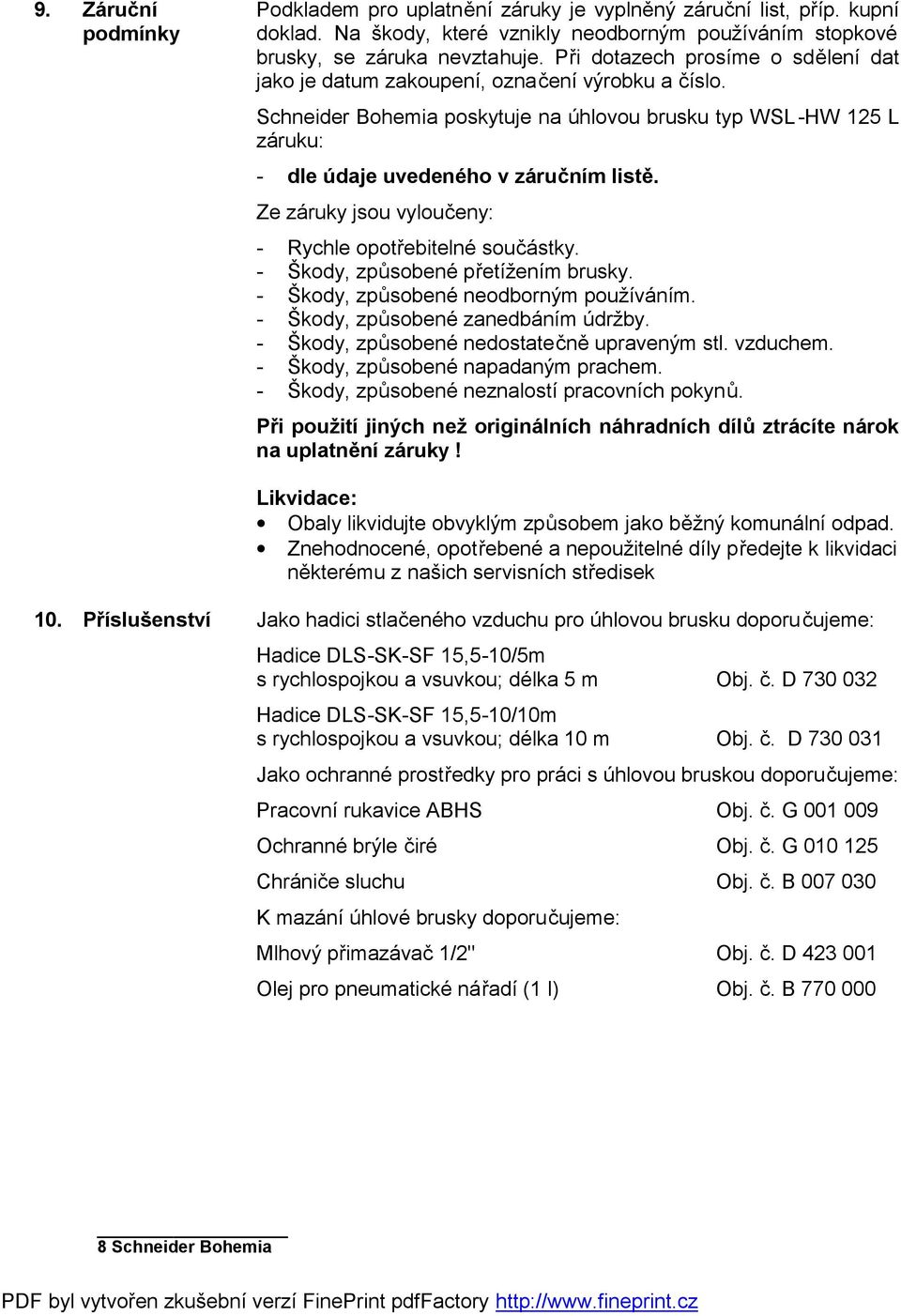

8 9. Záruční podmínky Podkladem pro uplatnění záruky je vyplněný záruční list, příp. kupní doklad. Na škody, které vznikly neodborným používáním stopkové brusky, se záruka nevztahuje. Při dotazech prosíme o sdělení dat jako je datum zakoupení, označení výrobku a číslo. Schneider Bohemia poskytuje na úhlovou brusku typ WSL-HW 125 L záruku: - dle údaje uvedeného v záručním listě. Ze záruky jsou vyloučeny: - Rychle opotřebitelné součástky. - Škody, způsobené přetížením brusky. - Škody, způsobené neodborným používáním. - Škody, způsobené zanedbáním údržby. - Škody, způsobené nedostatečně upraveným stl. vzduchem. - Škody, způsobené napadaným prachem. - Škody, způsobené neznalostí pracovních pokynů. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! Likvidace: Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. Znehodnocené, opotřebené a nepoužitelné díly předejte k likvidaci některému z našich servisních středisek 10. Příslušenství Jako hadici stlačeného vzduchu pro úhlovou brusku doporučujeme: Hadice DLS-SK-SF 15,5-10/5m s rychlospojkou a vsuvkou; délka 5 m Obj. č. D Hadice DLS-SK-SF 15,5-10/10m s rychlospojkou a vsuvkou; délka 10 m Obj. č. D Jako ochranné prostředky pro práci s úhlovou bruskou doporučujeme: Pracovní rukavice ABHS Obj. č. G Ochranné brýle čiré Obj. č. G Chrániče sluchu Obj. č. B K mazání úhlové brusky doporučujeme: Mlhový přimazávač 1/2" Obj. č. D Olej pro pneumatické nářadí (1 l) Obj. č. B Schneider Bohemia

9 11. Místo pro záznamy Schneider Bohemia 9

10 12. Expluatační nákres a seznam náhradních dílů 12.1 Expluatační nákres úhlové brusky typ WSL-HW 125 L 10 Schneider Bohemia

11 12.2 Seznam náhr. dílů úhlové brusky typ WSL-HW 125 L Poz. Obj. číslo. Označení Množ G Tělo G Upínací kolík DIN ,0 x 28, G Redukce 3/8"a x 1/4"i G Spoušť komplet G Ventilový kolík komplet G O kroužek 4,9 x 2,2 NBR G Taková pružina 7,5 x 0,5 x 22, G Tělo ventilu G Ventilový závěrový šroub G O kroužek 10,0 x 2,0 NBR G Rychlospojka komplet G Kuličkové ložisko 608-ZZ DIN G Zadní deska G Rotor G Lamely sada (4 kusy ) G Upínací kolík DIN ,0 x 8, G Válec G Víko ložiska přední G Kuličkové ložisko 6201-Z DIN G Propojovací kus G Kuželovité ozubené kolečko G Mezikus G Šroub do plechu L 9, G Tlumič G Podložka G Šroub M6 x 6, G Kuličkové ložisko 626-ZZ DIN G Pojistný kroužek G Kuželovité ozubené kolečko G Vlnový kroužek G Kuličkové ložisko 6202-ZZ DIN G Vřeteno M G Pružina kotouče 3,0 x 5, G Ploché těsnění G Přídržný kroužek G Kryt kotouče G Upínání pro kotouč G Držák M14 kotouče G Šroub válce M5 x 16, G Pružný kroužek pozink tvar A G O kroužek 37,5 x 2,0 NBR G Montážní klíč A G Montážní klíč B G Rukojeť G Vsuvka G 1/4"a 1 Schneider Bohemia 11
