NÁVOD K OBSLUZE VYSOKOTLAKÁ BENZINOVÁ MYČKA W AGW170 ZÁRUČNÍ LIST

Transkript

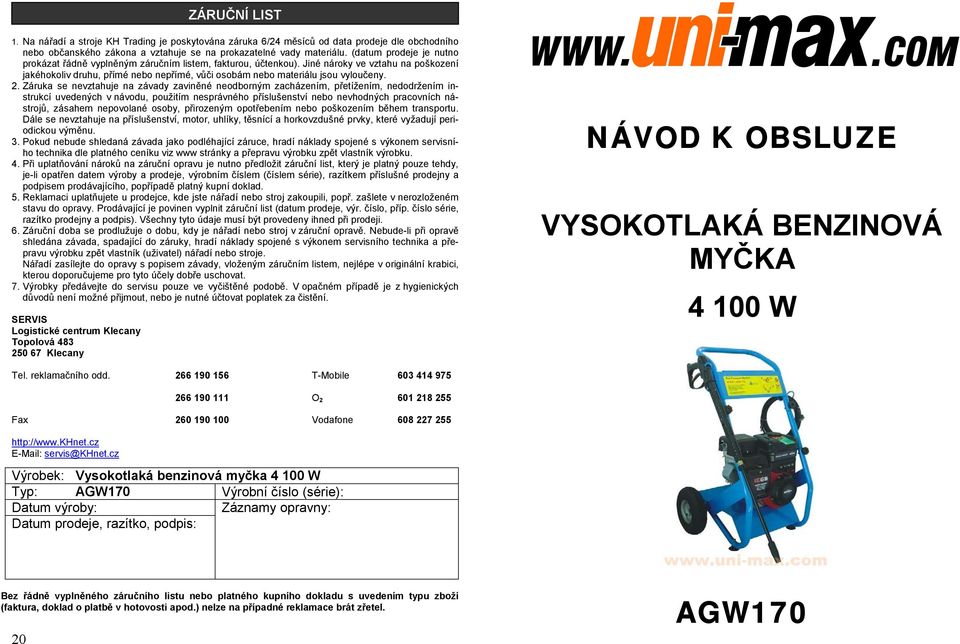

1 ZÁRUČNÍ LIST 1. Na nářadí a stroje KH Trading je poskytována záruka 6/24 měsíců od data prodeje dle obchodního nebo občanského zákona a vztahuje se na prokazatelné vady materiálu. (datum prodeje je nutno prokázat řádně vyplněným záručním listem, fakturou, účtenkou). Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady zaviněné neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, přirozeným opotřebením nebo poškozením během transportu. Dále se nevztahuje na příslušenství, motor, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu. 3. Pokud nebude shledaná závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika dle platného ceníku viz www stránky a přepravu výrobku zpět vlastník výrobku. 4. Při uplatňování nároků na záruční opravu je nutno předložit záruční list, který je platný pouze tehdy, je-li opatřen datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad. 5. Reklamaci uplatňujete u prodejce, kde jste nářadí nebo stroj zakoupili, popř. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruční list (datum prodeje, výr. číslo, příp. číslo série, razítko prodejny a podpis). Všechny tyto údaje musí být provedeny ihned při prodeji. 6. Záruční doba se prodlužuje o dobu, kdy je nářadí nebo stroj v záruční opravě. Nebude-li při opravě shledána závada, spadající do záruky, hradí náklady spojené s výkonem servisního technika a přepravu výrobku zpět vlastník (uživatel) nářadí nebo stroje. Nářadí zasílejte do opravy s popisem závady, vloženým záručním listem, nejlépe v originální krabici, kterou doporučujeme pro tyto účely dobře uschovat. 7. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. SERVIS Logistické centrum Klecany Topolová Klecany NÁVOD K OBSLUZE VYSOKOTLAKÁ BENZINOVÁ MYČKA W Tel. reklamačního odd T-Mobile O Fax Vodafone servis@khnet.cz Výrobek: Vysokotlaká benzinová myčka W Typ: AGW170 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: Bez řádně vyplněného záručního listu nebo platného kupního dokladu s uvedením typu zboží (faktura, doklad o platbě v hotovosti apod.) nelze na případné reklamace brát zřetel. 20 AGW170

2 Vážený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena Vám poskytnout své služby než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se Váš návrh zvážit a reagovat v rámci možností. První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte, ani nepoškozujte. Pozn.: Vyobrazení se může lišit od dodaného výrobku, stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku. Záznamy o opravách a údržbě: DATUM ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ ODBORNÁ OPRAVNA Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. POPIS Zařízení je vybaveno benzínovým motorem, výkon motoru W, pracovní tlak 150 bar, max. tlak 180 bar, průtok 380 l/hod, max. teplota vody 50 C, 5 m dlouhá vysokotlaká hadice s rozprašovací pistolí. TECHNICKÁ DATA Pracovní tlak bar Průtok l/hod Motor výkon KW Minimální průměr hadice přívodu vody... 3/4 Průtok přiváděné vody musí být vyšší než...7,4 l /min Délka tlakové hadice s pistolí... 5 m Maximální teplota přiváděné vody C Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. BEZPEČNOSTNÍ OPATŘENÍ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci.! Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. 2 19

3 18 2.Vyšroubujte zapalovací svíčku. Nalijte čajovou lžičku oleje do válce. Otočte 2 3 motorem, aby se olej dostal všude. Našroubujte zapalovací svíčku. 3.Pomocí startovací šňůry nastavte píst do horní polohy, tak aby ventily byly zavřené. Důležité údaje pro obsluhu Zapalovací soustava Typ zapalovací svíčky Směr otáčení Tabulka hodnot nastavovaných parametrů: Položka Mezera elektrod zapalovací svíčky Volnoběh motoru Vůle ventilů (měřit vždy při chladném motoru) tranzistorové zapalování BPR6ES (NGK), NHSP LD F6 TC Proti směru hodinových ručiček Velikost 0,7 0,8 mm ± 150 otáček/min sání: 0,15 ± 0,02 mm výfuk: 0,20 ± 0,02 mm Tabulka utahovacích momentů důležitých šroubů: Umístění Hodnota utahovacího momentu (N.m) Šroub hlavy válců 24 Setrvačníkový šroub Šrouby skříně zalomené hřídele 24 Šroub distančního prutu 12 LIKVIDACE Použité oleje a zbytky saponátů je nutno likvidovat v souladu se Zákonem o odpadech. Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). Vytříděný materiál odevzdejte k dalšímu využití. 3. Elektroodpad (použité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ). Vážený zákazníku z hlediska platných předpisů o odpadech se v případě elektroodpadu jedná o nebezpečný odpad, jehož likvidace podléhá zvláštnímu režimu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. Je též možné přístroj odevzdat do sběrných míst elektroodpadu. Informace o místech sběru obdržíte na zastupitelstvu obce nebo na internetu. UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní služby záleží na úrovni balení a zabezpečení proti poškození. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky např. brýle, rukavice a gumovou obuv. Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. Nepoužívejte je v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Klíče a šroubováky vždy po použití odstraňte ze stroje. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny šrouby. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Nesnažte se přístroje přetěžovat. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetížením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou, ani v mokrém prostředí. Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním zařízení zkontrolujte všechny prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci zařízení. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit. Chraňte přístroj před nárazy a pádem. Po skončení práce ho uložte na bezpečné místo.! Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu. Před rozpojením spojů vždy zajistěte uvolnění provozního tlaku na atmosférický. Před začátkem práce kontrolujte těsnost všech spojů a případné netěsnosti ihned odstraňte. Pravidelně kontrolujte stav tlakových hadic. V případě jejich mechanického poškození nebo při zjištění netěsnosti, ihned přerušte práci a zajistěte jejich odbornou výměnu. Tlakové hadice nesmí být namáhány krutem sledujte povrch hadice, která nesmí být zkroucená. Tlakové hadice nesmí být vedeny místy, kde hrozí nebezpečí mechanického poškození o ostré hrany nebo uskřípnutí. Pokud je hadice odpojena, vždy zakryjte otvory, aby se hydraulický systém udržoval v čistotě. Nepokládejte žádné těžké předměty na hydraulické hadici a nenechte hadici, aby se zauzlovala. Vždy nechte hadice volné, aby se zabránilo jejich poškození a poškození spojek. Udržujte zařízení mimo dosah tepla a ohně, protože se tím může poškodit. Nové hadici profoukněte stlačeným vzduchem nebo propláchněte čistou vodou. Dbejte na čistotu používané vody. Nečistoty podstatně snižují životnost zařízení a způsobí nenávratné poškození zařízení. Při manipulaci se zařízením dbejte vždy pokynů v návodu. Používejte ochranné krytky a záslepky pro zabránění vniknutí nečistot do zařízení.! Mycí zařízení Používejte osobní ochranné pomůcky, jako rukavice, brýle popř. respirátor, dle pokynů výrobce používaného saponátu 3

4 Používejte pouze saponáty, které výrobce označil za vhodné pro tlakové mytí a při použití dodržujte přiložené pokyny. Likvidace použitého saponátu musí probíhat v souladu s platnými ekologickými předpisy. Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. Schéma zapojení nářadí MONTÁŽ Popis zařízení 1. Přídavná tryska 2. Spoj přívodu vody se zasunovacím propojením a filtrem 3. Spoj výstupu tlakové vody 4. Benzinová nádrž 5. Spoušť stříkací pistole 6. Motor 7. Šroub 8. Pojezdové kolečko 3.Čištění odkalovače: Přepněte ventil paliva do polohy vypnuto (= OFF), vyjměte odkalovač (2) a těsnění (1). Umyjte je v čistícím prostředku a teplé vodě. Vysušte je. Znovu vše vraťte na své místo a ventil paliva posuňte do polohy zapnuto (= ON ) a ujistěte se, že všechny spoje jsou pevně utáhnuté. 1.Těsnění 2.Odkalovač 4.Zapalovací svíčka: a: Opatrně vyjměte zapalovací svíčku pomocí klíče na svíčky. POZOR! Nedotýkejte se izolace.. b: Očistěte zapalovací svíčku pomocí ocelového kartáče. Pokud je izolátor poškozený, svíčku vyměňte. c: Pomocí štěrbinové měrky změřte mezeru 1 mezi elektrodami svíčky. Mezera by se měla pohybovat mezi hodnotami 0,7 0,8 mm. d: Zkontrolujte těsnění svíčky, v případě potřeby ho vyměňte. Zašroubujte svíčku nejdříve rukou, poté pomocí klíče (1). Pokud je použita nová svíčka, dotáhněte jí více, aby si těsnění sedlo Postup sestavení 1. Připojte rukojeť ke konstrukci přístroje. Do otvorů vložte šrouby a utáhněte je. (Obrázek číslo 1). 2. Připojte tyč ke stříkací pistoli (viz obrázek číslo 2). Obrázek číslo 1: Obrázek číslo 2: 5.Nastavení volnoběžných otáček na karburátoru: a: Nastartujte a předehřejte motor, dokud se nedostane na svou normální pracovní teplotu. 1.Šroub fixace plynu b: Standardní volnoběh získáte tak, že nastavíte šroub fixace plynu. Standardní volnoběh je ± 150 otáček/min. 6.Převoz, uložení a vyjmutí z uložení a: Převoz Přístroj převážejte s ventilem paliva v poloze vypnuto (= OFF ) a pouze pokud je motor chladný, jinak hrozí popáleniny nebo požár. Přístroj nenaklánějte, hrozí vylití paliva. 1.Šroub 2.Odkalovač 4 3. Připojte vysokotlakou hadici ke stříkací pistoli (viz obrázek číslo 3). Obrázek číslo 3: b: Uložení Pokud se motor dlouho nepoužívá, je třeba ho správně uložit. Ujistěte se, že místo k uložení je suché a bezprašné. 1.Vypusťte palivo a zavřete palivový ventil. Vyprázdněte karburátor tak, že vyšroubujete šroub (1) a odkalovač (2) na dně plovákové komory nad připravenou nádobou. Nechte vytéct palivo a odkalovač namontujte zpět. 17

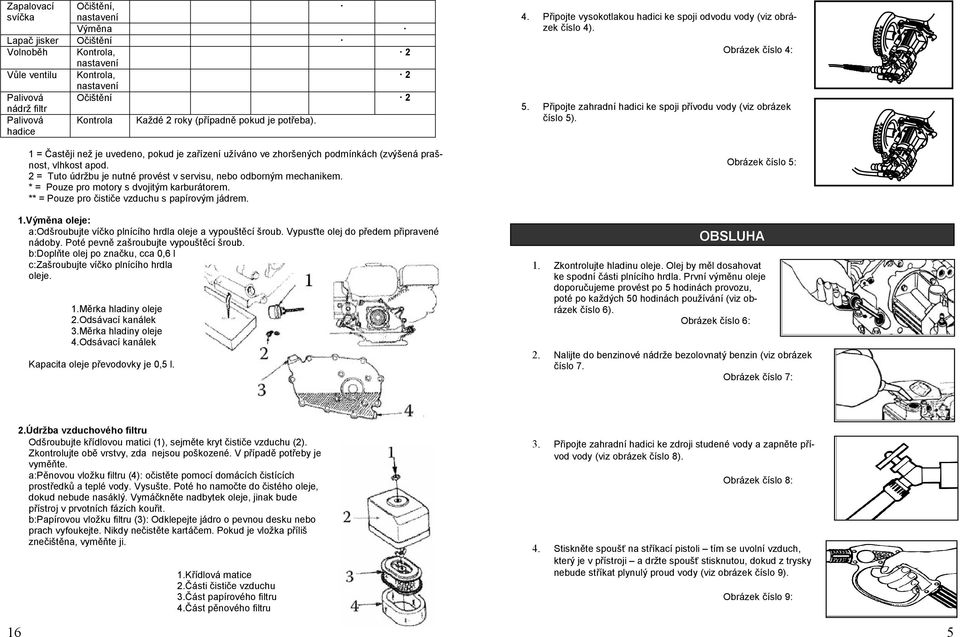

5 Zapalovací svíčka Očištění, nastavení Výměna Lapač jisker Očištění Volnoběh Kontrola, 2 nastavení Vůle ventilu Kontrola, 2 nastavení Palivová Očištění 2 nádrž filtr Palivová hadice Kontrola Každé 2 roky (případně pokud je potřeba). 1 = Častěji než je uvedeno, pokud je zařízení užíváno ve zhoršených podmínkách (zvýšená prašnost, vlhkost apod. 2 = Tuto údržbu je nutné provést v servisu, nebo odborným mechanikem. * = Pouze pro motory s dvojitým karburátorem. ** = Pouze pro čističe vzduchu s papírovým jádrem. 1.Výměna oleje: a:odšroubujte víčko plnícího hrdla oleje a vypouštěcí šroub. Vypusťte olej do předem připravené nádoby. Poté pevně zašroubujte vypouštěcí šroub. b:doplňte olej po značku, cca 0,6 l c:zašroubujte víčko plnícího hrdla oleje. 1.Měrka hladiny oleje 2.Odsávací kanálek 3.Měrka hladiny oleje 4.Odsávací kanálek Kapacita oleje převodovky je 0,5 l. 4. Připojte vysokotlakou hadici ke spoji odvodu vody (viz obrázek číslo 4). Obrázek číslo 4: 5. Připojte zahradní hadici ke spoji přívodu vody (viz obrázek číslo 5). Obrázek číslo 5: OBSLUHA 1. Zkontrolujte hladinu oleje. Olej by měl dosahovat ke spodní části plnícího hrdla. První výměnu oleje doporučujeme provést po 5 hodinách provozu, poté po každých 50 hodinách používání (viz obrázek číslo 6). Obrázek číslo 6: 2. Nalijte do benzinové nádrže bezolovnatý benzin (viz obrázek číslo 7. Obrázek číslo 7: 2.Údržba vzduchového filtru Odšroubujte křídlovou matici (1), sejměte kryt čističe vzduchu (2). Zkontrolujte obě vrstvy, zda nejsou poškozené. V případě potřeby je vyměňte. a:pěnovou vložku filtru (4): očistěte pomocí domácích čistících prostředků a teplé vody. Vysušte. Poté ho namočte do čistého oleje, dokud nebude nasáklý. Vymáčkněte nadbytek oleje, jinak bude přístroj v prvotních fázích kouřit. b:papírovou vložku filtru (3): Odklepejte jádro o pevnou desku nebo prach vyfoukejte. Nikdy nečistěte kartáčem. Pokud je vložka příliš znečištěna, vyměňte ji. 1.Křídlová matice 2.Části čističe vzduchu 3.Část papírového filtru 4.Část pěnového filtru 3. Připojte zahradní hadici ke zdroji studené vody a zapněte přívod vody (viz obrázek číslo 8). Obrázek číslo 8: 4. Stiskněte spoušť na stříkací pistoli tím se uvolní vzduch, který je v přístroji a držte spoušť stisknutou, dokud z trysky nebude stříkat plynulý proud vody (viz obrázek číslo 9). Obrázek číslo 9: 16 5

6 5. Nastavte páčku sytiče na polohu zapnuto (= ON ) (viz obrázek číslo 10). Pozor: Nepoužívejte, pokud je motor zahřátý, nebo je okolní teplota příliš vysoká. Obrázek číslo 10: 6. stiskněte palivový ventil (viz obrázek číslo 11). Obrázek číslo 11: 7. Posuňte ovládání plynové páčky mírně doleva (viz obrázek číslo 12). Obrázek číslo 12: ÚDRŽBA Údržba přístroje: Nářadí udržujte vždy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Na čištění nepoužívejte agresivní čistící prostředky a rozpouštědla. Plastové díly doporučujeme otřít hadříkem navlhčeným v mýdlové vodě. Kovové povrchy ošetřete hadrem navlhčeným v petroleji. Nepoužívané zařízení uskladněte nakonzervované na suchém místě, kde nebude korodovat. Veškeré údržbové práce je nutno vykonávat pouze při vypnutém stroji. Udržujte těleso ventilátoru čisté, aby bylo zajištěno řádné chlazení motoru. Veškeré údržbářské práce smí vykonávat pouze odborný personál. Pro opravy používejte pouze originální náhradní díly. Čištění hrotu trysky: Pro čištění otvoru trysky, použijte jehlici, která je součástí tohoto balení, nebo roztaženou kancelářskou sponku. Vložte ji do trysky a opatrně se snažte uvolnit otvor, dokud neodstraníte všechen odpad Otočte vypínačem do polohy zapnuto (= ON ) (viz obrázek číslo 13). Obrázek číslo 13: 9. Zatáhněte startovací táhlo, dokud neucítíte odpor, pak zatáhněte prudce (viz obrázek číslo 14). Obrázek číslo 14: 10. Otočte páčkou sytiče do polohy vypnuto (= OFF ) (viz obrázek číslo 15). Obrázek číslo 15: Vypínání a rozebrání přístroje: 1. Otočte ovládáním plynové páčky zcela doleva (viz obrázek číslo 16). Obrázek číslo 16: Zbytky odpadu odstraníte z trysky proudem vody, kterým propláchnete trysku v opačném směru. Trysku proplachujte sekund. Zazimování a dlouhodobé skladování: 1. Odpojte veškeré přípoje vody. 2. Zapněte přístroj na několik sekund, aby se voda z přístroje dostala ven. Ihned přístroj vypněte. 3. Vylijte z motoru benzin a olej. 4. Zajistěte, aby se vysokotlaká hadice nezamotala. 5. Uložte přístroj a jeho příslušenství v místnosti, kde teplota neklesne pod bod mrazu. Údržba motoru Veškerou údržbu provádějte pouze pokud je přístroj vypnutý! Položka Pokaždé První měsíc nebo po 10 hod požívání Olej Olej v převodovce Kontrola hladiny oleje Každé 3 měsíce nebo po 50 hod používání Každých 6 měsíců nebo po 100 hod používání Výměna Kontrola hladiny oleje Výměna Každý rok nebo po 300 hod používání Čistič vzduchu Očištění 1 1 * Kontrola Výměna ** Odkalovač Očištění 15

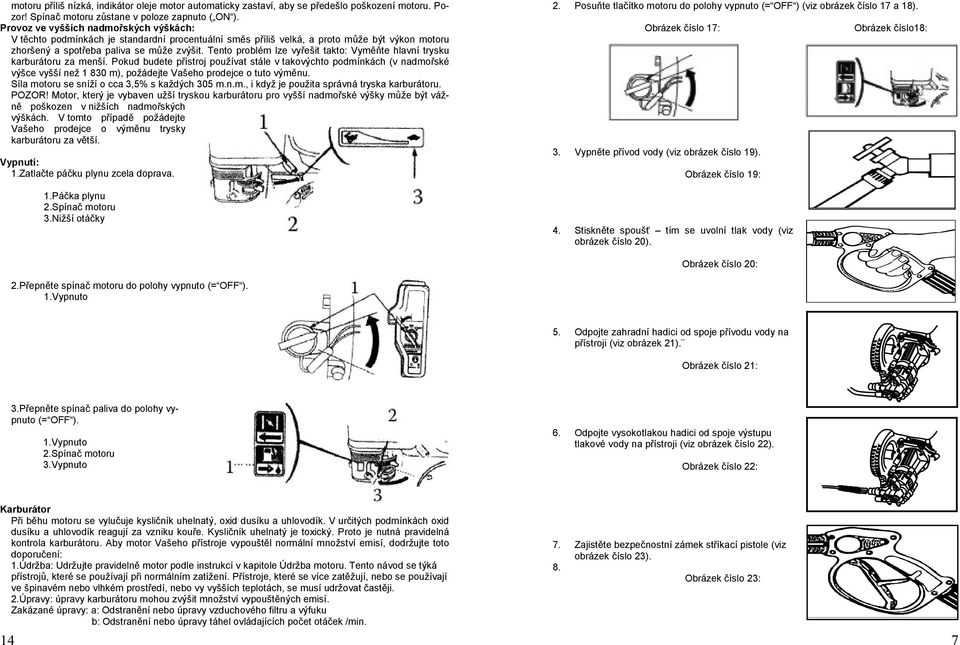

7 motoru příliš nízká, indikátor oleje motor automaticky zastaví, aby se předešlo poškození motoru. Pozor! Spínač motoru zůstane v poloze zapnuto ( ON ). Provoz ve vyšších nadmořských výškách: V těchto podmínkách je standardní procentuální směs příliš velká, a proto může být výkon motoru zhoršený a spotřeba paliva se může zvýšit. Tento problém lze vyřešit takto: Vyměňte hlavní trysku karburátoru za menší. Pokud budete přístroj používat stále v takovýchto podmínkách (v nadmořské výšce vyšší než m), požádejte Vašeho prodejce o tuto výměnu. Síla motoru se sníží o cca 3,5% s každých 305 m.n.m., i když je použita správná tryska karburátoru. POZOR! Motor, který je vybaven užší tryskou karburátoru pro vyšší nadmořské výšky může být vážně poškozen v nižších nadmořských výškách. V tomto případě požádejte Vašeho prodejce o výměnu trysky karburátoru za větší. Vypnutí: 1.Zatlačte páčku plynu zcela doprava. 1.Páčka plynu 2.Spínač motoru 3.Nižší otáčky 2. Posuňte tlačítko motoru do polohy vypnuto (= OFF ) (viz obrázek číslo 17 a 18). Obrázek číslo 17: Obrázek číslo18: 3. Vypněte přívod vody (viz obrázek číslo 19). Obrázek číslo 19: 4. Stiskněte spoušť tím se uvolní tlak vody (viz obrázek číslo 20). Obrázek číslo 20: 2.Přepněte spínač motoru do polohy vypnuto (= OFF ). 1.Vypnuto 5. Odpojte zahradní hadici od spoje přívodu vody na přístroji (viz obrázek 21). Obrázek číslo 21: 3.Přepněte spínač paliva do polohy vypnuto (= OFF ). 1.Vypnuto 2.Spínač motoru 3.Vypnuto 6. Odpojte vysokotlakou hadici od spoje výstupu tlakové vody na přístroji (viz obrázek číslo 22). Obrázek číslo 22: Karburátor Při běhu motoru se vylučuje kysličník uhelnatý, oxid dusíku a uhlovodík. V určitých podmínkách oxid dusíku a uhlovodík reagují za vzniku kouře. Kysličník uhelnatý je toxický. Proto je nutná pravidelná kontrola karburátoru. Aby motor Vašeho přístroje vypouštěl normální množství emisí, dodržujte toto doporučení: 1.Údržba: Udržujte pravidelně motor podle instrukcí v kapitole Údržba motoru. Tento návod se týká přístrojů, které se používají při normálním zatížení. Přístroje, které se více zatěžují, nebo se používají ve špinavém nebo vlhkém prostředí, nebo vy vyšších teplotách, se musí udržovat častěji. 2.Úpravy: úpravy karburátoru mohou zvýšit množství vypouštěných emisí. Zakázané úpravy: a: Odstranění nebo úpravy vzduchového filtru a výfuku b: Odstranění nebo úpravy táhel ovládajících počet otáček /min Zajistěte bezpečnostní zámek stříkací pistole (viz obrázek číslo 23). 8. Obrázek číslo 23: 7

8 Krátkodobé vypnutí přístroje: 1. Posuňte ovládání plynové páčky zcela vpravo (viz obrázek číslo 24). b. Zatáhněte pomalu za startovací rukojeť; dokud neucítíte odpor poté zatáhněte páčkou prudce. 24: Obrázek číslo 2. Posuňte spínač motoru do pozice vypnuto (= OFF ) (viz obrázek číslo 25 a 26). Obrázek číslo 25: Obrázek číslo 26: 1.Spínač motoru 2.Zapnuto 3.Startovací rukojeť 5.Náhlé uvolnění rukojeti škodí motoru. Uvolňujte rukojeť pomalu podle její zpáteční síly. Pokud motor nenastartuje, opakujte postup. Provoz 1.Předehřejte motor vypněte sytič posunutím páčku doprava 3. Stiskněte spoušť tím se uvolní tlak vody (viz obrázek číslo 27). Obrázek číslo 27: 4. Zajistěte bezpečnostní zámek stříkací pistole (viz obrázek číslo 28). Obrázek číslo 28: 1.Informační štítek 2.Páčka sytiče 3.Sytič vypnut 2.Nastavte páčku plynu do správné polohy tím se ujistíte, že motor běží správně rychle. ODSTRANĚNÍ PROBLÉMŮ Popis Příčina Odstranění Motor se nezapne. Málo benzinu nebo oleje. Doplňte benzin/olej. Sytič není ve správné poloze. Posuňte páčku sytiče do správné polohy. Plynová páčka motoru není ve správné poloze. Posuňte páčku plynu doleva zhruba na 1/3 cesty směrem k rychlé poloze. V čerpadle se utvořil tlak. Zmáčkněte spoušť tím se 1.Páčka plynu 2.Vyšší otáčky 3.Nižší otáčky Indikátor hladiny oleje Indikátor oleje je navržen tak, aby upozornil uživatele na to, že v motoru je nedostatečné množství oleje. Provoz motoru s nedostatečným množstvím oleje může motor zničit. Pokud je hladina oleje v 8 13

9 12 1.Nejvyšší možná hladina paliva Zapnutí motoru 1.Otevřete palivový ventil do polohy zapnuto (= ON ). 1.Informační štítek 2.Palivový ventil 3.Ventil otevřen 2.Posuňte páčku sytiče do polohy zapnuto. Pokud je motor již zahřátý, zapnutí sytiče není nezbytně nutné. 1.Informační štítek 2.Páčka sytiče 3. Sytič zapnut 3.Posuňte páčku plynu mírně doleva. 1.Páčka plynu 2.Vyšší otáčky 3.Nižší otáčky 4.Zapněte motor a. Otočte spínačem motoru do polohy zapnuto (= ON ). Přístroj nedosahuje vysokého tlaku. Tlak se mění z vysokého na nízký a naopak. Průměr zahradní hadice je příliš malý. Omezený přísun vody. Nedostatečný přísun vody. Vodní filtr je zanesený. Nedostatečný přísun vody. Čerpadlo nasává vzduch. Vodní filtr je zanesený. Přídavná tryska je zacpaná. tlak uvolní. Připojte hadici o průměru ¾ Zkontrolujte průchodnost zahradní hadici a zda dostatečně těsní. Otevřít zdroj vody naplno, nebo je nedostatečný zdroj. Vyjměte vodní filtr a vypláchněte ho v teplé vodě. Zkontrolujte průchodnost a těsnost zahradní hadice a dostatečnost zdroje vody. Zkontrolujte, zda nejsou na hadicích díry, a zda jsou všechny spoje pevně utažené. Vypněte přístroj, zmáčkněte spoušť a čekejte dokud z trysky nepoteče stálý proud vody. Vyjměte vodní filtr a vypláchněte ho v teplé vodě. Profoukněte trysku nebo ji očistěte pomocí. Zkontrolujte připojení. Chybí saponát. Sací potrubí saponátu není správně připojeno k přístroji. Saponát je příliš hustý. Nařeďte saponát. Filtrační ventil saponátu je Nastavte filtrační ventil saponátu nastaven nízko. výš. Filtr na sacím potrubí saponátu Vyjměte filtr a propláchněte je ucpaný. ho v teplé vodě. Sací potrubí saponátu je Odstraňte ucpání nebo ucpané nebo rozbité. vyměňte sací potrubí saponátu. Stříkací tyč netěsní. Spoje jsou uvolněné. Utáhněte spoje. Pumpa je příliš hlasitá. Gumové těsnění chybí nebo Vložte nové těsnění. je opotřebované. Stříkací tyč není správně připojena. Z pumpy vytéká voda. Vadné těsnění Pumpa nasává vzduch. Připojte správně stříkací tyč. Otočte límcem tyče po směru hodinových ručiček, dokud nebude pevně držet. Vložte nové těsnění. Zkontrolujte, zda nejsou na hadicích díry, a zda jsou všechny spoje pevně utažené. Vypněte přístroj a zmáčkněte spoušť, dokud z trysky nepoteče stálý proud vody. 9

10 Části motoru: 1. Vypouštěcí šroub 2. Měrka hladiny oleje 3. Vypínač motoru 4. Palivová nádrž 5. Víčko palivové nádrže 6. Plnící hrdlo 7. Vypouštěcí šroub 1. Odvětrávací hadička 2. Startovací rukojeť 3. Vypouštěcí šroub 4. Naviják startovací šňůry POPIS A OBSLUHA MOTORU Kontrola motoru před spuštěním: Druh oleje: POZOR! Je zakázáno používat oleje bez detergentních přísad. Doporučený olej: SAE10W 30 Na obrázku je pro názornost zobrazen vliv teploty na číslu SAE: Viskozita se liší podle regionu a teploty, proto je nutné vybrat mazivo v závislosti na provozních podmínkách. Kontrola: 1.Zkontrolujte, zda je motor vypnutý. 2.Vyšroubujte měrku hladiny oleje a očistěte ji. 3.Vložte měrku hladiny oleje do plnící nádoby na olej, ale nezašroubovávejte ji. Zkontrolujte hladinu oleje. 4.Pokud je hladiny oleje příliš nízká, dolijte doporučený olej do plnícího hrdla nádoby na olej. 5.Zašroubujte měrku hladiny oleje. Na obrázku: 1.Měrka hladiny oleje 2.Značka pro hladinu oleje Vzduchový filtr POZOR! Nespouštějte přístroj bez vzduchového filtru.sejměte kryt vzduchového filtru a zkontrolujte filtr, zda není špinavý nebo poškozený. V případě potřeby filtr očistěte nebo vyměňte. 1.Kryt filtru 2.Filtr 1. Čistič vzduchu 2. Svíčka 3. Výfuk s lapačem jisker 1. Páčka sytiče 2. Ventil paliva 3. Páčka plynu 10 Palivo a palivová nádrž POZOR! Benzin je vysoce hořlavý a za určitých okolností výbušný. Doplňujte palivo v dobře větraných prostorech s vypnutým motorem. Nekuřte, zamezte vzniku ohně a jisker. Nepřeplňujte plnící nádobu (palivo by nemělo být v plnícím hrdle). Po doplnění pevně utáhněte víčko palivové nádrže. Vylité palivo nebo palivové výpary mohou vzplanout. Pokud se palivo vylilo, zkontrolujte, zda je před spuštěním motoru místo zcela suché. Zabraňte kontaktu paliva s pokožkou a vdechování palivových výparů. Palivo uchovávejte na bezpečném místě a mimo dosah dětí. 1.Palivo Používejte bezolovnatý benzin s oktanovým číslem 95. Použití bezolovnatého benzinu sníží tvorbu karbonu a prodlouží životnost motoru. Nikdy nepoužívejte použitý nebo znečištěný benzin. Ujistěte se, že v benzinu nejsou nečistoty nebo voda. 2.palivová nádrž Kapacita palivové nádrže: 2,5 l pro modely 160F a 3,6 l pro modely 168F a 168F 2. 3.Kontrola a.odšroubujte víčko plnící nádoby paliva a zkontrolujte hladinu paliva. b.pokud je potřeba, doplňte palivo. 11
