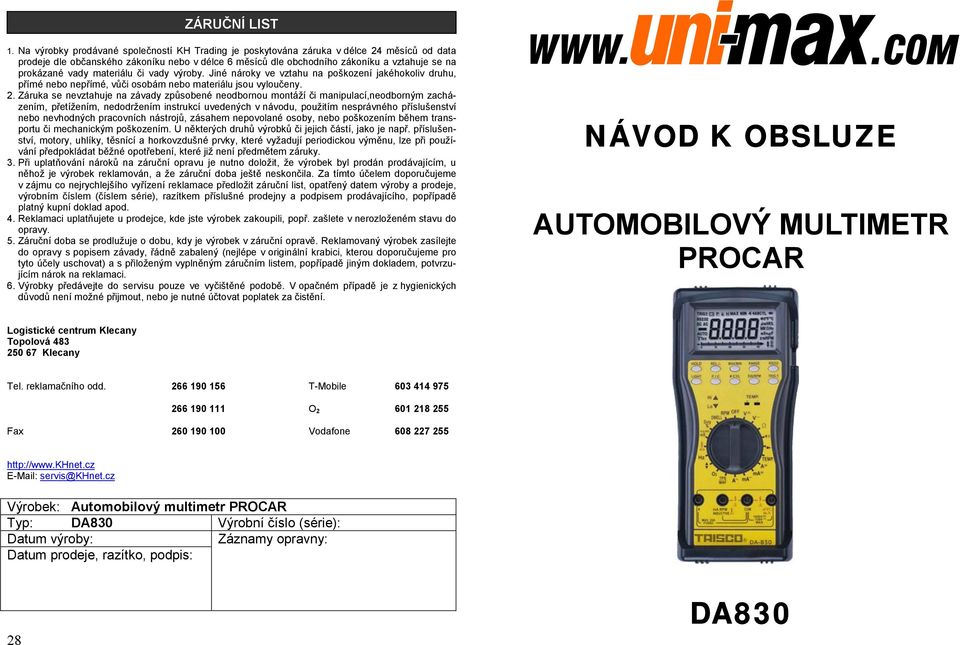

1 ZÁRUČNÍ LIST 1. Na výrobky prodávané společností KH Trading je poskytována záruka v délce 24 měsíců od data prodeje dle občanského zákoníku nebo v délce 6 měsíců dle obchodního zákoníku a vztahuje se na prokázané vady materiálu či vady výroby. Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady způsobené neodbornou montáží či manipulací,neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, nebo poškozením během transportu či mechanickým poškozením. U některých druhů výrobků či jejich částí, jako je např. příslušenství, motory, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu, lze při používání předpokládat běžné opotřebení, které již není předmětem záruky. 3. Při uplatňování nároků na záruční opravu je nutno doložit, že výrobek byl prodán prodávajícím, u něhož je výrobek reklamován, a že záruční doba ještě neskončila. Za tímto účelem doporučujeme v zájmu co nejrychlejšího vyřízení reklamace předložit záruční list, opatřený datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad apod. 4. Reklamaci uplatňujete u prodejce, kde jste výrobek zakoupili, popř. zašlete v nerozloženém stavu do opravy. 5. Záruční doba se prodlužuje o dobu, kdy je výrobek v záruční opravě. Reklamovaný výrobek zasílejte do opravy s popisem závady, řádně zabalený (nejlépe v originální krabici, kterou doporučujeme pro tyto účely uschovat) a s přiloženým vyplněným záručním listem, popřípadě jiným dokladem, potvrzujícím nárok na reklamaci. 6. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. NÁVOD K OBSLUZE AUTOMOBILOVÝ MULTIMETR PROCAR Logistické centrum Klecany Topolová Klecany Tel. reklamačního odd T-Mobile O Fax Vodafone servis@khnet.cz Výrobek: Automobilový multimetr PROCAR Typ: DA830 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: 28 DA830

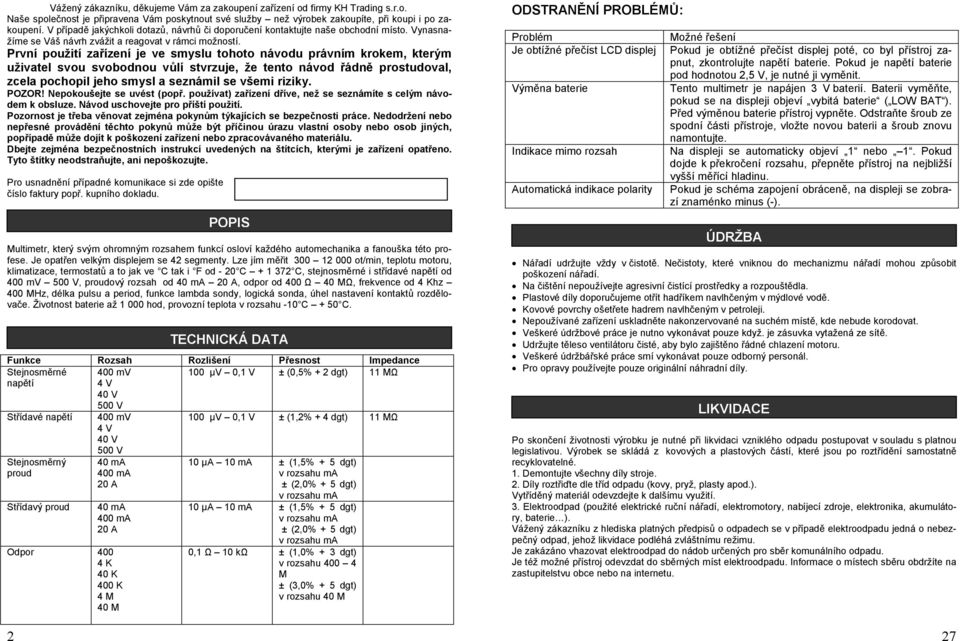

2 Vážený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena Vám poskytnout své služby než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se Váš návrh zvážit a reagovat v rámci možností. První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte, ani nepoškozujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. Multimetr, který svým ohromným rozsahem funkcí osloví každého automechanika a fanouška této profese. Je opatřen velkým displejem se 42 segmenty. Lze jím měřit ot/min, teplotu motoru, klimatizace, termostatů a to jak ve C tak i F od - 20 C C, stejnosměrné i střídavé napětí od 400 mv 500 V, proudový rozsah od 40 ma 20 A, odpor od 400 Ω 40 MΩ, frekvence od 4 Khz 400 MHz, délka pulsu a period, funkce lambda sondy, logická sonda, úhel nastavení kontaktů rozdělovače. Životnost baterie až hod, provozní teplota v rozsahu -10 C + 50 C. Funkce Rozsah Rozlišení Přesnost Impedance Stejnosměrné 400 mv 100 µv 0,1 V ± (0,5% + 2 dgt) 11 MΩ napětí 4 V 40 V 500 V Střídavé napětí 400 mv 4 V 40 V 500 V 100 µv 0,1 V ± (1,2% + 4 dgt) 11 MΩ Stejnosměrný proud Střídavý proud 2 40 ma 400 ma 20 A 40 ma 400 ma 20 A Odpor K 40 K 400 K 4 M 40 M POPIS TECHNICKÁ DATA 10 µa 10 ma ± (1,5% + 5 dgt) v rozsahu ma ± (2,0% + 5 dgt) v rozsahu ma 10 µa 10 ma ± (1,5% + 5 dgt) v rozsahu ma ± (2,0% + 5 dgt) v rozsahu ma 0,1 Ω 10 kω ± (1,0% + 3 dgt) v rozsahu M ± (3,0% + 5 dgt) v rozsahu 40 M ODSTRANĚNÍ PROBLÉMŮ: Problém Je obtížné přečíst LCD displej Výměna baterie Indikace mimo rozsah Automatická indikace polarity Možné řešení Pokud je obtížné přečíst displej poté, co byl přístroj zapnut, zkontrolujte napětí baterie. Pokud je napětí baterie pod hodnotou 2,5 V, je nutné ji vyměnit. Tento multimetr je napájen 3 V baterií. Baterii vyměňte, pokud se na displeji objeví vybitá baterie ( LOW BAT ). Před výměnou baterie přístroj vypněte. Odstraňte šroub ze spodní části přístroje, vložte novou baterii a šroub znovu namontujte. Na displeji se automaticky objeví 1 nebo 1. Pokud dojde k překročení rozsahu, přepněte přístroj na nejbližší vyšší měřící hladinu. Pokud je schéma zapojení obráceně, na displeji se zobrazí znaménko minus (-). ÚDRŽBA Nářadí udržujte vždy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Na čištění nepoužívejte agresivní čistící prostředky a rozpouštědla. Plastové díly doporučujeme otřít hadříkem navlhčeným v mýdlové vodě. Kovové povrchy ošetřete hadrem navlhčeným v petroleji. Nepoužívané zařízení uskladněte nakonzervované na suchém místě, kde nebude korodovat. Veškeré údržbové práce je nutno vykonávat pouze když. je zásuvka vytažená ze sítě. Udržujte těleso ventilátoru čisté, aby bylo zajištěno řádné chlazení motoru. Veškeré údržbářské práce smí vykonávat pouze odborný personál. Pro opravy používejte pouze originální náhradní díly. LIKVIDACE Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). Vytříděný materiál odevzdejte k dalšímu využití. 3. Elektroodpad (použité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ). Vážený zákazníku z hlediska platných předpisů o odpadech se v případě elektroodpadu jedná o nebezpečný odpad, jehož likvidace podléhá zvláštnímu režimu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. Je též možné přístroj odevzdat do sběrných míst elektroodpadu. Informace o místech sběru obdržíte na zastupitelstvu obce nebo na internetu. 27

3 4.19. Ot/min ( RPM ) 1=černý kabel 2=červený kabel 1. Zapojte černý kabel (1) do zdířky komunikačního portu ( COM ). 2. Zapojte červený kabel (2) do zdířky ma/ ot/min ( ma/rpm ). 3. Nastavte měřící režim do polohy ot/min ( RPM ). 4. Zapojte indukční snímač k multimetru. 5. Dále připojte indukční snímač na zapalovací kabel. Ujistěte se, že je indukční snímač nastaven šipkou směrem k zapalovací svíčce. 6. Natočte motor a přečtěte naměřené hodnoty. Pozor: Pokud je displej přístroje nestabilní, zkuste urovnat pozici indukčního snímače. Při měření ot/min u motoru se systémem přímého zapalování a dvoudobého motoru je třeba naměřenou hodnotu vydělit 2. otáček/minuta 300 ot/min ot/min systém přímého 300 ot/min 12 zapalování 00 ot/min úhel nastavení 8 kontaktů rozdělovače 6 4 % pracovní cyklus % Teplota -40 F F -20 C C Frekvence 1 ot/min, 10 ± (1,0% + 5 dgt) ot/min 10 ot/min ± (1,0% + 5 dgt) 0,1 nebo 0,1% ± (1,0% + 3 dgt) 0,1% 100% 0,1% ± (1,0% + 3 dgt) 4 khz 40 khz 400 khz 4 MHz 40 MHz 400 MHz 1 F nebo 1 C ±(1,0%+3 C nebo 6 F) při 0 C (- 32 F) 400 C (750 F) ± (2,0% + 3 C nebo 6 F) pod 0 C (-32 F) nebo nad 400 C(750 F) 1 Hz 100 khz ± (0,2% + 2 dgt) Délka pulsu 40 ms 0,01 ms + (2,0% + 3 dgt) Perioda (ms) 40 ms 0,01 ms + (2,0% + 3 dgt) Sekundární napětí závitu 40 kv 10 V ± (5,0% + 10 dgt) Rychlost měření Provozní teplota Skladovací teplota Relativní vlhkost vzduchu Životnost baterie Rozměry ( Digitální displeje: 2 s Analogové displeje: 20 s -10 C +50 C -30 C +60 C 0% 80% (0 C 50 C) přibližně hodin mm (bez ochranného gumového obalu) mm (s ochranným gumovým obalem) Balení obsahuje: DA 830 digitální multimetr Červený měřící kabel s testovacím detektorem Černý měřící kabel s testovacím detektorem Detektor teploty Snímač PRM Snímač kondensátoru Kabel RS 232 Ochranný obal 2 běžně dostupné baterie Manuál Kufr Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. 26 3

4 Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci.! Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou, ani ve vlhkém prostředí. Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci nářadí. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit.! Bateriové zařízení Pokud zařízení delší dobu nepoužíváte, vyjměte baterie. Nebezpečí poškození zařízení vyteklými články. 4 BEZPEČNOSTNÍ OPATŘENÍ Nastavení kontaktů rozdělovače ( DWELL ) 3=rozdělovač 1. Zapojte červený kabel (1) do pravé zdířky V/Ω. pro měření nastavení kontaktů rozdělovače ( DWELL ). 2. Zapojte černý kabel (2) do zdířky komunikačního portu ( COM ). 3. Nastavte měřící režim do polohy pro měření nastavení kontaktů rozdělovače ( DWELL ). 4. Zapojte červený kabel (1) do portu rozdělovače nebo do záporného terminálu zapalovací cívky. 5. Zapojte černý kabel (2) k zemi motoru. 6. Natočte motor a přečtěte naměřené hodnoty. 25

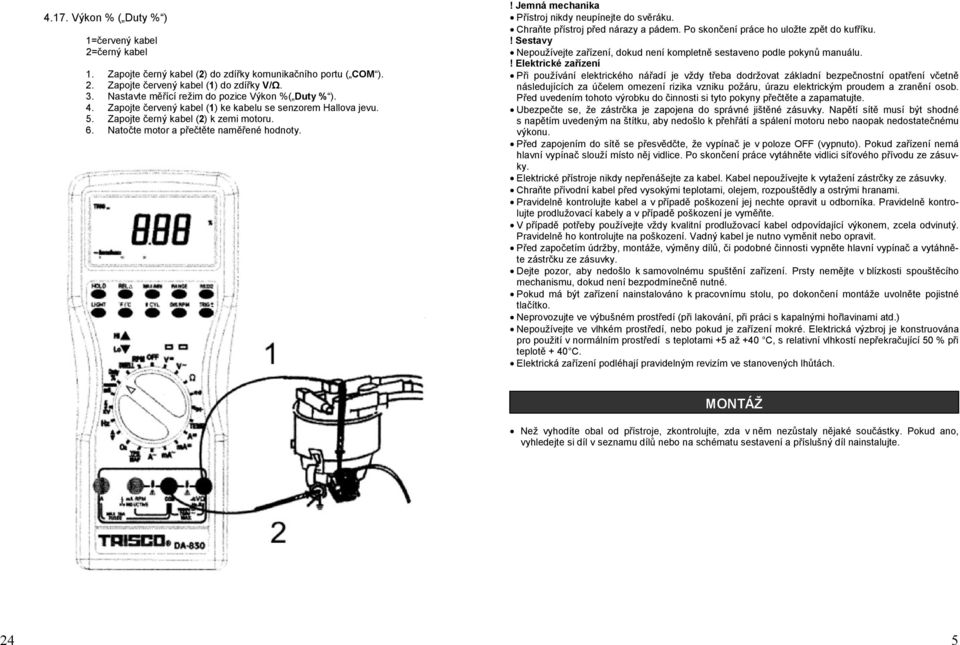

5 4.17. Výkon % ( Duty % ) 2. Zapojte červený kabel (1) do zdířky V/Ω. 3. Nastavte měřící režim do pozice Výkon %( Duty % ). 4. Zapojte červený kabel (1) ke kabelu se senzorem Hallova jevu. 5. Zapojte černý kabel (2) k zemi motoru. 6. Natočte motor a přečtěte naměřené hodnoty.! Jemná mechanika Přístroj nikdy neupínejte do svěráku. Chraňte přístroj před nárazy a pádem. Po skončení práce ho uložte zpět do kufříku.! Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu.! Elektrické zařízení Při používání elektrického nářadí je vždy třeba dodržovat základní bezpečnostní opatření včetně následujících za účelem omezení rizika vzniku požáru, úrazu elektrickým proudem a zranění osob. Před uvedením tohoto výrobku do činnosti si tyto pokyny přečtěte a zapamatujte. Ubezpečte se, že zástrčka je zapojena do správné jištěné zásuvky. Napětí sítě musí být shodné s napětím uvedeným na štítku, aby nedošlo k přehřátí a spálení motoru nebo naopak nedostatečnému výkonu. Před zapojením do sítě se přesvědčte, že vypínač je v poloze OFF (vypnuto). Pokud zařízení nemá hlavní vypínač slouží místo něj vidlice. Po skončení práce vytáhněte vidlici síťového přívodu ze zásuvky. Elektrické přístroje nikdy nepřenášejte za kabel. Kabel nepoužívejte k vytažení zástrčky ze zásuvky. Chraňte přívodní kabel před vysokými teplotami, olejem, rozpouštědly a ostrými hranami. Pravidelně kontrolujte kabel a v případě poškození jej nechte opravit u odborníka. Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte. V případě potřeby používejte vždy kvalitní prodlužovací kabel odpovídající výkonem, zcela odvinutý. Pravidelně ho kontrolujte na poškození. Vadný kabel je nutno vyměnit nebo opravit. Před započetím údržby, montáže, výměny dílů, či podobné činnosti vypněte hlavní vypínač a vytáhněte zástrčku ze zásuvky. Dejte pozor, aby nedošlo k samovolnému spuštění zařízení. Prsty nemějte v blízkosti spouštěcího mechanismu, dokud není bezpodmínečně nutné. Pokud má být zařízení nainstalováno k pracovnímu stolu, po dokončení montáže uvolněte pojistné tlačítko. Neprovozujte ve výbušném prostředí (při lakování, při práci s kapalnými hořlavinami atd.) Nepoužívejte ve vlhkém prostředí, nebo pokud je zařízení mokré. Elektrická výzbroj je konstruována pro použití v normálním prostředí s teplotami +5 až +40 C, s relativní vlhkostí nepřekračující 50 % při teplotě + 40 C. Elektrická zařízení podléhají pravidelným revizím ve stanovených lhůtách. MONTÁŽ Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. 24 5

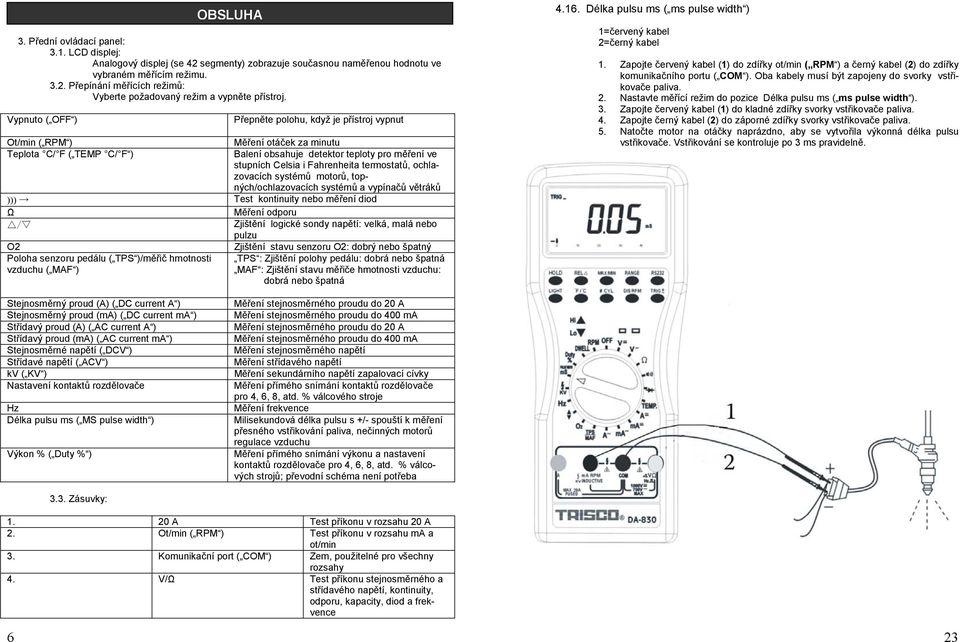

6 3. Přední ovládací panel: 3.1. LCD displej: Analogový displej (se 42 segmenty) zobrazuje současnou naměřenou hodnotu ve vybraném měřícím režimu Přepínání měřících režimů: Vyberte požadovaný režim a vypněte přístroj. Vypnuto ( OFF ) OBSLUHA Přepněte polohu, když je přístroj vypnut Ot/min ( RPM ) Měření otáček za minutu Teplota C/ F ( TEMP C/ F ) Balení obsahuje detektor teploty pro měření ve stupních Celsia i Fahrenheita termostatů, ochlazovacích systémů motorů, topných/ochlazovacích systémů a vypínačů větráků ))) Test kontinuity nebo měření diod Ω Měření odporu / Zjištění logické sondy napětí: velká, malá nebo pulzu O2 Zjištění stavu senzoru O2: dobrý nebo špatný Poloha senzoru pedálu ( TPS )/měřič hmotnosti TPS : Zjištění polohy pedálu: dobrá nebo špatná vzduchu ( MAF ) MAF : Zjištění stavu měřiče hmotnosti vzduchu: dobrá nebo špatná Délka pulsu ms ( ms pulse width ) 1. Zapojte červený kabel (1) do zdířky ot/min ( RPM ) a černý kabel (2) do zdířky komunikačního portu ( COM ). Oba kabely musí být zapojeny do svorky vstřikovače paliva. 2. Nastavte měřící režim do pozice Délka pulsu ms ( ms pulse width ). 3. Zapojte červený kabel (1) do kladné zdířky svorky vstřikovače paliva. 4. Zapojte černý kabel (2) do záporné zdířky svorky vstřikovače paliva. 5. Natočte motor na otáčky naprázdno, aby se vytvořila výkonná délka pulsu vstřikovače. Vstřikování se kontroluje po 3 ms pravidelně. Stejnosměrný proud (A) ( DC current A ) Stejnosměrný proud (ma) ( DC current ma ) Střídavý proud (A) ( AC current A ) Střídavý proud (ma) ( AC current ma ) Stejnosměrné napětí ( DCV ) Střídavé napětí ( ACV ) kv ( KV ) Nastavení kontaktů rozdělovače Hz Délka pulsu ms ( MS pulse width ) Výkon % ( Duty % ) Měření stejnosměrného proudu do 20 A Měření stejnosměrného proudu do 400 ma Měření stejnosměrného proudu do 20 A Měření stejnosměrného proudu do 400 ma Měření stejnosměrného napětí Měření střídavého napětí Měření sekundárního napětí zapalovací cívky Měření přímého snímání kontaktů rozdělovače pro 4, 6, 8, atd. % válcového stroje Měření frekvence Milisekundová délka pulsu s +/- spouští k měření přesného vstřikování paliva, nečinných motorů regulace vzduchu Měření přímého snímání výkonu a nastavení kontaktů rozdělovače pro 4, 6, 8, atd. % válcových strojů; převodní schéma není potřeba 3.3. Zásuvky: A Test příkonu v rozsahu 20 A 2. Ot/min ( RPM ) Test příkonu v rozsahu ma a ot/min 3. Komunikační port ( COM ) Zem, použitelné pro všechny rozsahy 4. V/Ω Test příkonu stejnosměrného a střídavého napětí, kontinuity, odporu, kapacity, diod a frekvence 6 23

7 4.15. kv 3.4. Funkční klávesy: 1=černý kabel 2=červený kabel 3=uzemění vozidla 1. Nastavte měřící režim do pozice kv. 2. Zapojte červený kabel (2) do prostřední zdířky ot/min ( RPM )/indukční ( INDUCTIVE ). 3. Zapojte uzemňovací kabel vysokého napětí do zdířky 20 A. 4. Přečtěte ihned výsledek měření. podržet ( HOLD ) zachycení a podržení měření na displeji REL zobrazení rozdílu mezi 2 měřeními MAX/MIN zaznamenání nejvyššího a nejnižšího měření Rozsah ( RANGE ) Rozsah měření pro danou funkci RS232 Počítačové rozhraní je vybaveno pro spojení počítače přes převodník RS232. Měření se zaznamenávají a uschovávají pro další rozbory. Aplikační soubory jsou součástí vybavení. Světlo ( LIGHT ) Podsvícení se používá při špatném osvícení okolního prostředí C/ F Jednotky teploty # CYL Měření přímé snímání nastavení kontaktů rozdělovače pro 4, 6, 8, atd. % válcového stroje Spoušť ± ( TRIG ± ) lze synchronizovat od náběžné, nebo sestupné hrany pulzu 3.5 Výběr režimu mezi Auto a Manuálním. Jestliže neznáte maximální hodnotu měření napětí (AC DC) ponechejte přístroj v auto-režimu. Předpokládáte-li, že znáte maximální hodnotu měřeného napětí, nebo při opakovaném měření zvolte si přes tlačítko RANGE příslušný rozsah měřené veličiny. 22 7

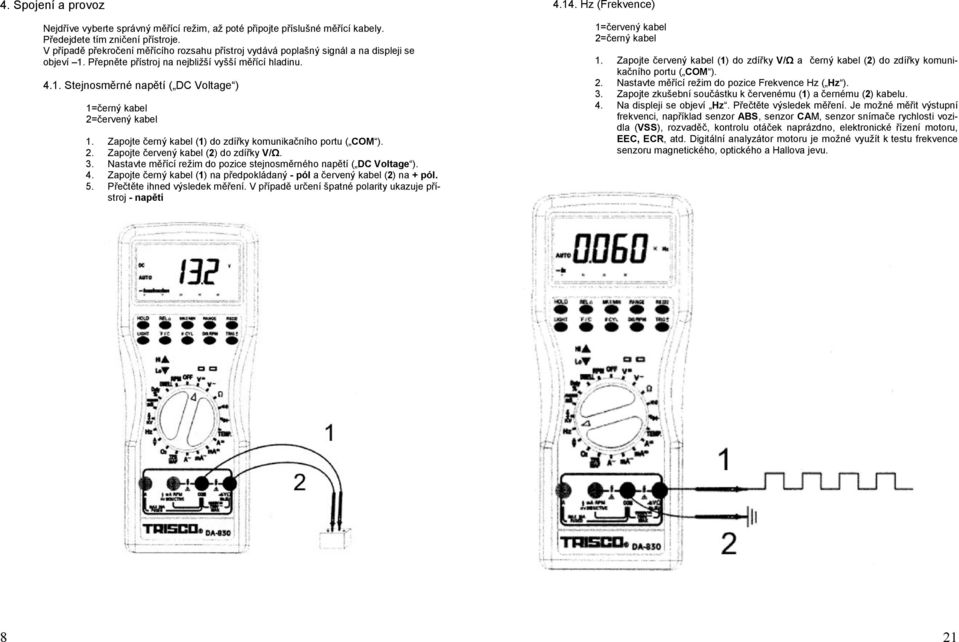

8 4. Spojení a provoz Nejdříve vyberte správný měřící režim, až poté připojte příslušné měřící kabely. Předejdete tím zničení přístroje. V případě překročení měřícího rozsahu přístroj vydává poplašný signál a na displeji se objeví 1. Přepněte přístroj na nejbližší vyšší měřící hladinu Stejnosměrné napětí ( DC Voltage ) 1=černý kabel 2=červený kabel 1. Zapojte černý kabel (1) do zdířky komunikačního portu ( COM ). 2. Zapojte červený kabel (2) do zdířky V/Ω. 3. Nastavte měřící režim do pozice stejnosměrného napětí ( DC Voltage ). 4. Zapojte černý kabel (1) na předpokládaný - pól a červený kabel (2) na + pól. 5. Přečtěte ihned výsledek měření. V případě určení špatné polarity ukazuje přístroj - napětí Hz (Frekvence) 1. Zapojte červený kabel (1) do zdířky V/Ω a černý kabel (2) do zdířky komunikačního portu ( COM ). 2. Nastavte měřící režim do pozice Frekvence Hz ( Hz ). 3. Zapojte zkušební součástku k červenému (1) a černému (2) kabelu. 4. Na displeji se objeví Hz. Přečtěte výsledek měření. Je možné měřit výstupní frekvenci, například senzor ABS, senzor CAM, senzor snímače rychlosti vozidla (VSS), rozvaděč, kontrolu otáček naprázdno, elektronické řízení motoru, EEC, ECR, atd. Digitální analyzátor motoru je možné využít k testu frekvence senzoru magnetického, optického a Hallova jevu. 8 21

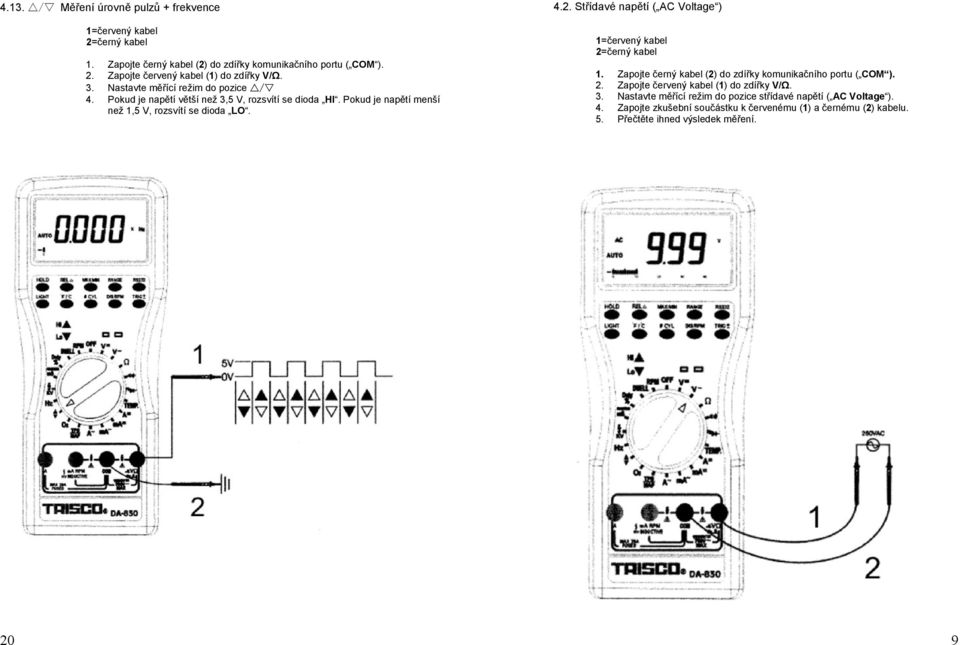

9 4.13. / Měření úrovně pulzů + frekvence 2. Zapojte červený kabel (1) do zdířky V/Ω. 3. Nastavte měřící režim do pozice / 4. Pokud je napětí větší než 3,5 V, rozsvítí se dioda HI. Pokud je napětí menší než 1,5 V, rozsvítí se dioda LO Střídavé napětí ( AC Voltage ) 2. Zapojte červený kabel (1) do zdířky V/Ω. 3. Nastavte měřící režim do pozice střídavé napětí ( AC Voltage ). 4. Zapojte zkušební součástku k červenému (1) a černému (2) kabelu. 5. Přečtěte ihned výsledek měření. 20 9

10 4.3. Odpor 1. Nastavte požadovanou pozici (2 k, 20 k, 200 k, 2 M, 20 M) v měřícím auto-režimu Ω. 2. Zapojte černý kabel (2) do zdířky komunikačního portu ( COM ). 3. Zapojte červený kabel (1) do zdířky V/Ω. 4. Zapojte zkušební součástku k červenému (1) a černému (2) kabelu. 5. Přečtěte ihned výsledek měření. Pokud se na displeji objeví O.L, odpor je nekonečný, nebo větší než Vámi zvolená stupnice. Přepněte přístroj na nejbližší vyšší měřící hladinu O2- lambda sonda 3=ECU (=řídící jednotka motoru) 2. Zapojte červený kabel (1) do zdířky V/Ω. 3. Nastavte měřící režim do polohy O2. 4. Zapojte černý kabel (2) a červený kabel (1) podle nákresu. 5. Pokud po připojení napětí výkonu kolísá mezi hodnotami 0 V 1 V a rozsvítí se diody HI a LO, připojený článek je normální

11 4.11. Měřič polohy senzoru pedálu ( TPS )/ Měřič hmotnosti vzduchu ( MAF ) 3=ECU (=řídící jednotka motoru) 4=Stav měřiče polohy senzoru ( TPS ) 5= Stav měřiče polohy senzoru ( MAF ) 2. Zapojte červený kabel (1) do zdířky V/Ω. 3. Nastavte měřící režim do pozice Měřič polohy senzoru pedálu ( TPS )/Měřič hmotnosti vzduchu ( MAF ). 4. Zapojte černý kabel (2) do katody a červený kabel (1) do anody. 5. Po připojení zkontrolujte, zda se mění signál. Pokud ano, dioda LO se rozsvítí Kontinuita 1=černý kabel 2=červený kabel 1. Zapojte černý kabel (1) do zdířky komunikačního portu ( COM ). 2. Zapojte červený kabel (2) do zdířky V/Ω. 3. Nastavte měřící režim do pozice Kontinuita ( Continuity ) 4. Zapojte zkušební součástku k červenému (2) a černému (1) kabelu. 5. Tento test může provést otevřené ( open ) nebo krátké ( short ) testování. 6. Pokud je nastaven akustický režim Kontinuity, uslyšíte zvukový signál

12 4.5. Diody 2. Zapojte červený kabel (1) do zdířky V/Ω. 3. Nastavte měřící režim do pozice Diody ( Diode ). 4. Zapojte černý kabel (2) do katody a červený kabel (1) do anody. Přístroj při správném zapojení ukáže úbytek napětí na diodě Střídavý proud (A) 1= červený kabel 2= černý kabel 3= 0 20 A, střídavý 2. Zapojte červený kabel (1) do zdířky 20 A. 3. Nastavte měřící režim do pozice Střídavý proud (A) ( AC Current A ). 4. Přečtěte ihned výsledek měření

13 4.9. Střídavý proud (ma) 1= červený kabel 2= černý kabel 3= ma, střídavý 2. Zapojte červený kabel (1) do zdířky ma/ ot/min ( ma/rpm ). 3. Nastavte měřící režim do polohy Střídavý proud (ma) ( AC Current ma ). 4. Zapojte zkušební součástku k červenému (1) a černému (2) kabelu. 5. Přečtěte ihned výsledek měření Teplota 1. Nastavte měřící režim do pozice Teplota ( TEMP ) 2. Zapojte zástrčku teplotního kabelu do příslušné zásuvky na multimetru. Pozor na polaritu zástrčky. 3. Druhým koncem teplotní sondy se dotkněte povrchu měřeného předmětu. Dodávaná teplotní sonda je velmi jednoduchá. 4. Přečtěte ihned výsledek měření. 5. V případě potřeby si změňte funkční klávesou zobrazení na C/ F ( Celsius nebo Fahrenheit )

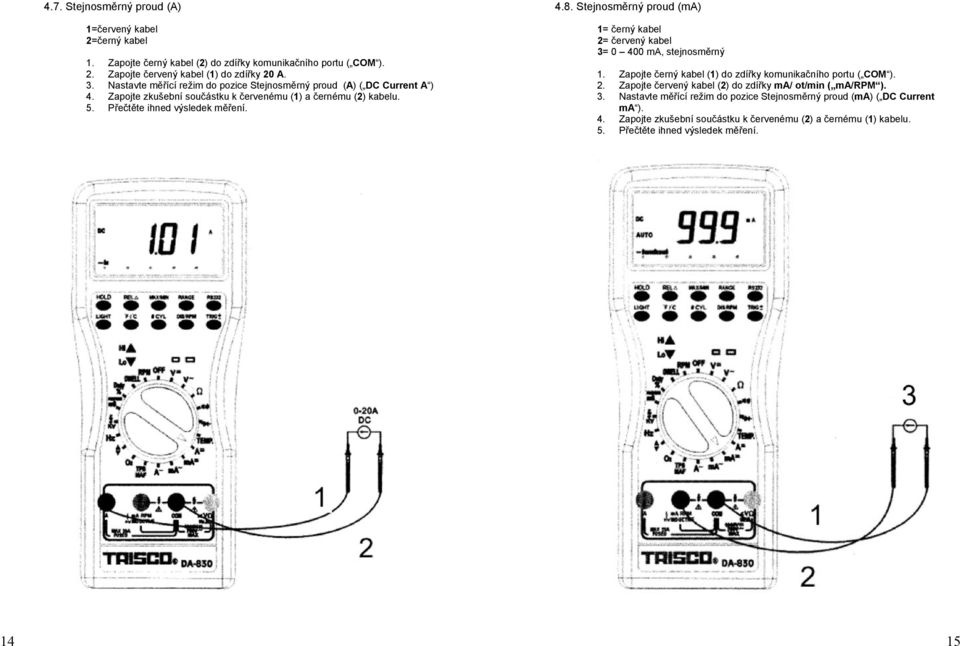

14 4.7. Stejnosměrný proud (A) 2. Zapojte červený kabel (1) do zdířky 20 A. 3. Nastavte měřící režim do pozice Stejnosměrný proud (A) ( DC Current A ) 4. Zapojte zkušební součástku k červenému (1) a černému (2) kabelu. 5. Přečtěte ihned výsledek měření Stejnosměrný proud (ma) 1= černý kabel 2= červený kabel 3= ma, stejnosměrný 1. Zapojte černý kabel (1) do zdířky komunikačního portu ( COM ). 2. Zapojte červený kabel (2) do zdířky ma/ ot/min ( ma/rpm ). 3. Nastavte měřící režim do pozice Stejnosměrný proud (ma) ( DC Current ma ). 4. Zapojte zkušební součástku k červenému (2) a černému (1) kabelu. 5. Přečtěte ihned výsledek měření
