- 2 - Zákazník si může také objednat jednotlivě stříkací pistole i další komponenty sady, dále veškeré chemické koncentráty a též praktický výcvik.

Transkript

1 - 1 - Chromování Nová inovační technologie-systém tzv.chromování nástřikem na vícesložkové vodou ředitelné bázi, který produkuje chromový efekt a to na jakémkoliv připraveném povrchu-plasty, dřevo, kovy, keramika, pryskyřice i třeba beton...technologicky se jedná o nástřik sloučeniny stříbra, která se lakuje dvousložkovým lakem.. Je to široce použitelná a ekonomická technologie, která umožní provádět konkurence schopné chromování při bezkonkurenčně nižších pořizovacích nákladech. Navic sada pigmentů umožní dokončit chromování barevným dotónováním, to lze dále kombinovat s různými typy laků. Celý systém je na kompaktním vozíku a vyžaduje pouze přívod tlakového vzduchu. Chromovací sada CR MS - sestava nástrojů, přístrojů a spotřebních materiálů, která umožní provádět nástřikem povrchovou úpravu chromového vzhledu a to nanášením sloučeniny stříbra. Je zde vše, co je třeba pro dodržení na čistotu náročného technologického postupu, na jehož konci je odměnou dokonalý povrch-speciální stříkací pistole s nerezovou cestou a mísením nástřikových kapalin, gravitační zásobníky, měření vodivosti demineralizované vody, odměrné nádoby, tlaková řada s fitrací, regulací a pětiticestným rozvaděčem.vše je nainstalováno na pojízdném stojanu. Spotřební materiály v dodávce umožní pochromovat cca 20-25m2 povrchu, součástí je sada pigmentů pro barevné dotónování. Součástí dodávky jsou zásobní nádoby, odměrné nádoby a tištěný manuál. K sadě je poskytováno zaškolení.

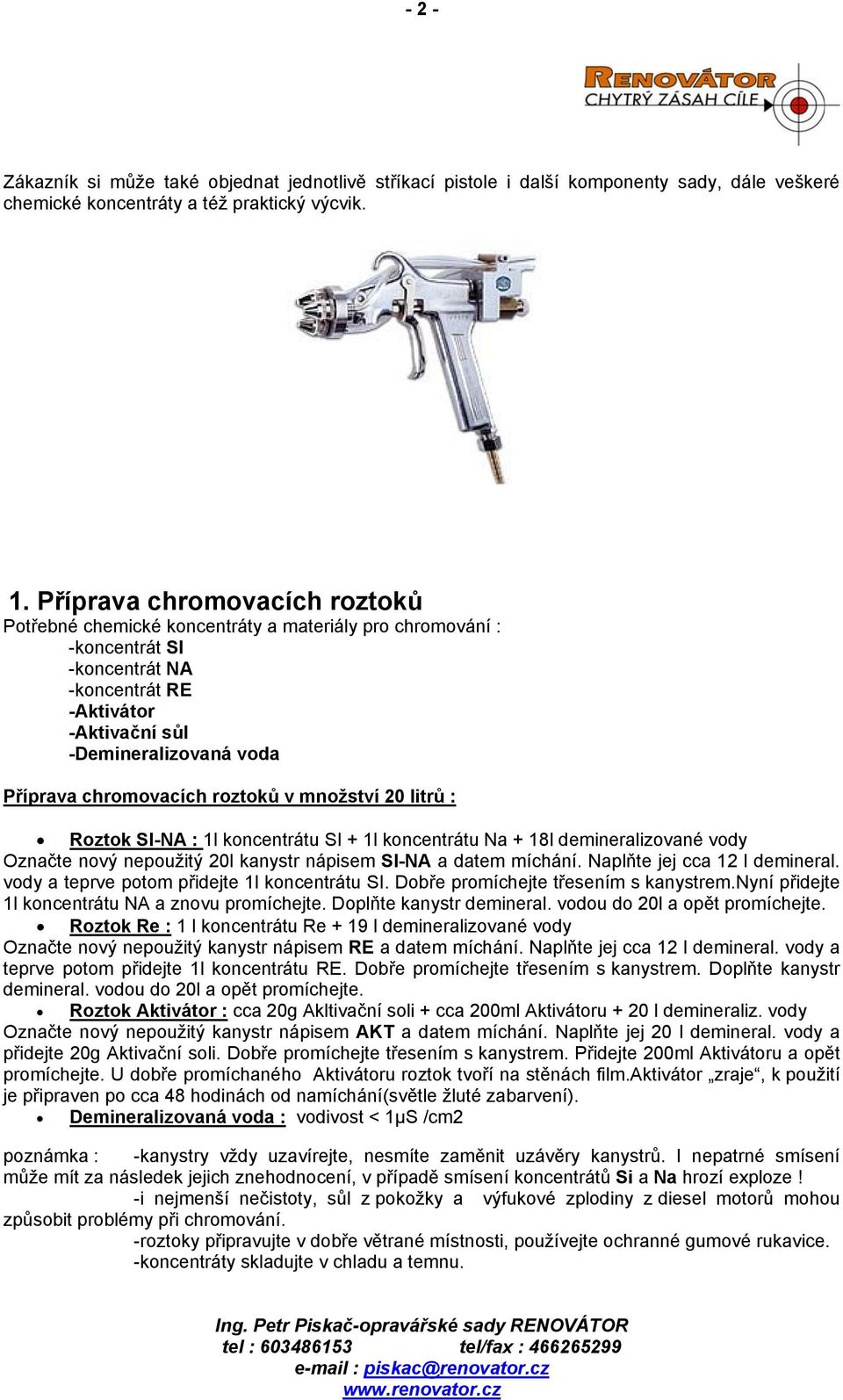

2 - 2 - Zákazník si může také objednat jednotlivě stříkací pistole i další komponenty sady, dále veškeré chemické koncentráty a též praktický výcvik. 1. Příprava chromovacích roztoků Potřebné chemické koncentráty a materiály pro chromování : -koncentrát SI -koncentrát NA -koncentrát RE -Aktivátor -Aktivační sůl -Demineralizovaná voda Příprava chromovacích roztoků v množství 20 litrů : Roztok SI-NA : 1l koncentrátu SI + 1l koncentrátu Na + 18l demineralizované vody Označte nový nepoužitý 20l kanystr nápisem SI-NA a datem míchání. Naplňte jej cca 12 l demineral. vody a teprve potom přidejte 1l koncentrátu SI. Dobře promíchejte třesením s kanystrem.nyní přidejte 1l koncentrátu NA a znovu promíchejte. Doplňte kanystr demineral. vodou do 20l a opět promíchejte. Roztok Re : 1 l koncentrátu Re + 19 l demineralizované vody Označte nový nepoužitý kanystr nápisem RE a datem míchání. Naplňte jej cca 12 l demineral. vody a teprve potom přidejte 1l koncentrátu RE. Dobře promíchejte třesením s kanystrem. Doplňte kanystr demineral. vodou do 20l a opět promíchejte. Roztok Aktivátor : cca 20g Akltivační soli + cca 200ml Aktivátoru + 20 l demineraliz. vody Označte nový nepoužitý kanystr nápisem AKT a datem míchání. Naplňte jej 20 l demineral. vody a přidejte 20g Aktivační soli. Dobře promíchejte třesením s kanystrem. Přidejte 200ml Aktivátoru a opět promíchejte. U dobře promíchaného Aktivátoru roztok tvoří na stěnách film.aktivátor zraje, k použití je připraven po cca 48 hodinách od namíchání(světle žluté zabarvení). Demineralizovaná voda : vodivost < 1µS /cm2 poznámka : -kanystry vždy uzavírejte, nesmíte zaměnit uzávěry kanystrů. I nepatrné smísení může mít za následek jejich znehodnocení, v případě smísení koncentrátů Si a Na hrozí exploze! -i nejmenší nečistoty, sůl z pokožky a výfukové zplodiny z diesel motorů mohou způsobit problémy při chromování. -roztoky připravujte v dobře větrané místnosti, používejte ochranné gumové rukavice. -koncentráty skladujte v chladu a temnu.

3 - 3 - Příprava menších množství roztoků SI-NA 20 litrů 2 l 3 l 4 l 5 l 10 l 12 l vody 1,2 l 1,8 l 2,4 l 3,0 l 6,0 l 1 l SI 0,1 (100ml) 0,15 (150ml) 0,2 (200ml) 0,25 (250ml) 0,5 (500ml) míchání 1 l NA 0,1 (100ml) 0,15 (150ml) 0,2 (200ml) 0,25 (250ml) 0,5 (500ml) míchání 6 l vody 0,6 (600ml) 0,9 (900ml) 1,2 1,5 3,0 míchání Namíchaný roztok SI-NA může být použit ihned, doporučená doba použití max. 5 dnů. RE 20 litrů 2 l 3 l 4 l 5 l 10 l 12 l vody 1,2 l 1,8 l 2,4 l 3,0 l 6,0 l 1 l Re 0,1 (100ml) 0,15 (150ml) 0,2 (200ml) 0,25 (250ml) 0,5 (500ml) míchání 7 l vody 0,7 (700ml) 1,05 1,4 1,75 3,5 míchání Aktivátor 20 litrů 2 l 3 l 4 l 5 l 10 l 20 l vody 2 l 3 l 4 l 5l 10 l ± 20gr Akt sůl 2 g 3 g 4 g 5 g 10 g míchání ±200ml Akt. 20 ml 30 ml 40 ml 50 ml 100 ml míchání Namíchaný aktivátor může být použit cca 4 dny,v závislosti na teplotě,viz tabulka níže. Vždy pište na kanystr datum i hodinu míchání den 1 den 2 den 3 den 4 Den 5 den 6 den 7 AKTIVÁTOR příprava - dobrý optimal optimal optimal - 2. Stručný popis postupu při chromování : 1. Očistěte chromovaný objekt odmašťovačem, odstraňte prach 2. Nastříkejte objekt Primerem 3051 (Primer:tužidlo:ředidlo = 100:15:20) 3. Vysoušení Primeru, minut při 60 C

4 - 4 - Chromování druhý den po nástřiku Primerem 4. Opláchněte Demineralizovanou vodou 5. Nastříkejte objekt Aktivátorem 6. Opláchněte Demineralizovanou vodou 7. Nastříkejte metalizační vrstvu 8. Opláchněte demineralizovanou vodou 9. Osušte tlakovým vzduchem 10. Vysoušejte 10 minut při teplotě 40 C, pak cca 1-2 hodiny při 20 C 11. Nastříkejte dvousložkovým vrchním lakem ( s přídavkem pigmentu, je-li požadován barevný odstín chromu) 12. Vysoušejte 10 minut při teplotě max 40 C, nechte schnout 24 hodin

5 O chromování : Chromovat nástřikem lze předměty z kovů, např. ocel, hliník, dřeva, kamene, vápenece, skla, keramiky, plastů ( ABS,PC,PP/EPDM, PE atd.). Chromový nástřik lze též aplikovat na staré laky a základové barvy. Některé typy plastů mohou vykazovat problémy s adhezí, doporučuje se proto u plastů test na místě nebo části, která není viditelná Pro chromování se používají tři speciální stříkací pistole s nerezovými cestami a tryskovými komplety. Při chromování kovových předmětů je třeba nejprve provést nástřik základní antioxidační barvou. Pro přípravu chromovacích roztoků a mezioperační oplachy je nutno použít demineralizovanou vodu s vodivostí < 1µS/cm2. Získáme ji buď vlastní výrobou upravou vody z vodovodního řádu pomocí demineralizátoru, nebo nákupem-např. úpravny vody pro teplárny, kotelny. Stlačený vzduch do stříkacích pistolí musí být filtrovaný, sebemenší znečištění vzduchu se vážně projeví na kvalitě chromu. Proto musí úprava vzduchu před rozvodem vzduchu ke stříkacím pistolím zahrnovat filtr s aktivním uhlím a mikrofiltr. Kompresor by měl mít výkon 250l/min při tlaku 4-5 bar. Povrch se před chromováním připravuje nástřikem Primeru3051. Pro kvalitní chromování je zcela zásadní, aby oba metalizující roztoky ( SI-NA+RE), které se stříkají speciální míchací pistolí, byly do této pistole dodávány a zde směšovány ve stejném poměru. Proto vždy kontrolujte průtok materiálů z gravitačních zásobníků-kanystrů a stejnoměrné ubývání roztoků v kanystrech. Metalizující roztok vždy stříkejte odspodu nahoru! Před začátkem chromování nejprve vyzkoušejte funkci pistole a stříkací kužel mimo chromovanou součást.s každou chromovanou zakázkou nejprve stříkejte testovací vzorek, pro kontrolu kvality. Vždy sledujte data namíchání roztoků a jejich životnost, nepoužívejte nikdy Aktivátor během 48 hodin po namíchání. Při chromování používejte záchytnou nádrž na úkapy chromovacích roztoků a demineralizované vody. Zbytky neutralizujte vápencem. Pokud zařízení nebudete delší čas používat, připojte hadice pro jednotlivé roztoky na kanystr s demineralizovanou vodou a propláchněte je stříkáním. Pokud se na vnitřních stěnách hadic dopravujících roztoky SI-NA a RE objeví tmavě hnědé zabarvení, je třeba je vyměnit ( vyměňte je vždy všechny nejdéle po 6 měsících). Totéž sledujte a případně řešte výměnou u kanystru na dodávání roztoku SI-Na. Z kanystru nebo z hadic se mohou uvolnit malé šupinky těchto nečistot, spolu s roztokem jsou naneseny v procesu chromování a mohou způsobit vady povrchu. Během času se mohou na stříkací pistoli pro chromování (SI-NA+RE) hromadit nečistoty, které by mohly blokovat trysku a změnit poměr dávkovaných roztoků je třeba kontrolovat a čistit. 4. Příprava : Nejprve zbavte chromované předměty nečistot a důkladně je odmastěte, případě obruste. Pokud je to třeba, aplikujte základní barvu (kovy) nebo primer pro přípravu plastů. Pro dosažení hladkého povrchu použijte postup jako pro přípravu dílů karoserie pro lakování (broušení, plnič) Nyní budete aplikovat podklad pro chromování Primer 3051, dvě tenké vrstvy, mezi nimi krátká pauza (5-10 minut), poté sušení viz tabulka.

6 - 6 - Otvory, plochy a místa, která nebudou chromována, je třeba dobře zamaskovat (zaplnit), používejte voděodolné maskovací materiály a pásku. Pokud se chromovací nástřik dostane na místa, která nejsou připravená primerem, může stékat na chromované plochy a zanechává pak hnědé pruhy. 5. Umístění a nástřik Primeru 3051 : Všechny chromované objekty musí být nastříkány dvousložkovým Primerem 3051 pro dobrou přilnavost dalších vrstev. Míchací poměr Primer 3051:Tužidlo M5410 : Ředidlo V3051 = 100:15:20 objemových dílů. Ujistěte se, že objekt je důkladně očištěn a odmaštěn odmašťovačem, nečistoty mohou proniknout Primerem, způsobit vady chromování a ztrátu adheze. Vady budou viditelné až během nástřiku Aktivátoru, nebo vrchního laku. Umístěte objekt tak, abyste k němu měli přístup ze všech chromovaných stran. Pod objekt umístěte záchytnou vanu na úkapy roztoků a vody. Přebruste pod vodou smirkem hr.800, očistěte a odmastěte, nastříkejte první tenkou vrstvu Primeru Nechte zaschnout 5-10 minut, potom nastříkejte druhou vrstvu Primeru Po 10 minutách dejte chromovaný objekt sušit minut při 60 C. Poté nechte Primer dostatečně vytvrdit přes noc, ne však déle než 48 hodin Pokud budete před chromováním s objektem manipulovat, transportovat, vždy použijte latexové nebo bavlněné rukavice, protože dotyk holou rukou způsobí viditelné skvrny v chromu! Nejlepší je se objektu vůbec nedotýkat. Chraňte též objekt před zplodinami dieselových motorů. 6. Aktivace : Nandejte si latexové rukavice-nutné! Dotyky holou rukou mohou zanést nečistoty do roztoků, nebo způsobit vady chromování. Nikdy nemíchejte dva koncentráty v jedné nádobě. Roztok Aktivátoru vždy použijte až po 48 hodinách. Roztoky SI-NA a RE můžete používat ihned po přípravě. Udržujte v čistotě odměrné a míchací nádoby, nikdy je nezaměňujte. Kontrolujte stále kvalitu používané demineralizované vody, vodivost by vždy měla být < 1µS/cm2 První krok před aktivací je dokonalý oplach objektu demineralizovanou vodou pomocí stříkací pistole.poté stříkací pistolí na aktivátor nastříkejte celý povrch Aktivátorem. Aktivace bude úspěšná tehdy, bude-li objekt pokryt souvislým filmem z aktivačního roztoku. Po aktivací musí být celý povrch důkladně opláchnut demineralizovanou vodou, během oplachu musí být celistvá vrstva Aktivátoru stále viditelná. Pracujte bez přestávek. Špatné vypláchnutí zbytků Aktivátoru způsobí bílé skvrny v chromové vrstvě, které pak již nejde odstranit. Pokud dojde po aktivaci k dotyku s předmětem, chromová vrstva se zde neuchytí. Je nutné místo znovu stříknout Aktivátorem a opláchnout.

7 Chromování : Nejprve zkuste chromovat testovací objekt, pro kontrolu roztoků a správného dávkování metalizační pistole. Stříkejte zleva doprava a zezdola nahoru- nepoužívejte klasickou autolakovou stříkací techniku! Směřujte pistolí vždy trochu dolů tak, aby na horní část nestříkaly kapky, pokud kapky nebudou rychle znovu nastříkány, mohou způsobit skvrny. V procesu chromování má předmět nejprve šedou barvu, poté žlutě stříbřitou, která přechází v čisté stříbrnou. Nyní se nesmí chromování přerušit, je třeba celou plochu dokončit v jednom kuse do cca 30 vteřin. Pokud bude metalizovaná vrstva příliš tenká, na slunci bude žloutnout. Stékající roztok musí být odstraněny do 30 vteřin. Opláchněte povrch pistolí s demineralizovanou vodou a vysušte stlačeným vzduchem. Vlhká místa mohou způsobit žluté skvrny a ztrátu přilnavosti chromové vrstvy. Následuje vysoušení chromovaných předmětů po dobu 10 minut při 40 C. Doporučuje se pokračovat další vrstvou (lak) do 2 hodin. 8. Dokončení lakováním : Po chromovací vrstvě se předmět lakuje.používejte kvalitní dvousložkové autolaky, kvalitou vrchního laku bude dána odolnost chromové vrstvy vůči vnějším vlivům. Pro dosažení maximálně chromového efektu přidejte do laku Barevný pigment černý a fialový (poměr 3:2) v množství max. 1,5% objemu. Pro dosažení barevného odstínu chromu, je k dispozici 7 odstínů pigmentů, pro speciální odstíny jsou zpracovány receptury míchání pigmentů ( měď, mosaz, zlato). Lakování proveďte standardním postupem kvalitním dvousložkovým lakem obvyklou technikou. KONEC
