TECHNICKÁ ZPRÁVA Číslo zakázky: Zakázka: Plynovodní přípojka pro objekt Členění: 1 V Zátiší 24, Káraný

Transkript

1

2 1. identifikační údaje stavby a stavebníka Název projektu: Stupeň PD: Stavebník: Zpracovatel projektu: Místo stavby: Plynovodní přípojka pro objekt Projektová dokumentace pro územní souhlas Šárka Ciencialová V Zátiší Káraný Ekologické a inženýrské stavby, spol. s r.o. IČ: , DIČ: CZ Náchodská Praha 9 Horní Počernice odpovědný projektant: Ing. Jiří Pospíšil veden u ČKAIT pod číslem Katastrální území Káraný parcelní čísla 803/1, základní údaje stavby Dotčené území se nachází v katastrálním území Káraný. Jedná se o provedení plynovodní přípojky pro objekt č.p. 24 v ulici V Zátiší (parcelní číslo objektu 802). Napojení na stávající STL plynovod LPE 50 bude provedeno v ulici V Zátiší. Přístup na staveniště je z místních komunikací. Zemního plynu bude v objektu využito k vytápění. Místo stavby: Kraj: Středočeský Obec: Káraný [564974] Katastrální území: Káraný [708020] Č. pozemku Druh pozemku Využití pozemku Vlastník 803/1 zahrada - Šárka Ciencialová V Zátiší Káraný 804 ostatní plocha Obec Káraný ostatní Václavská 19 komunikace Káraný 3. plynovodní přípojka Jedná se o provedení plynovodní přípojky v ulici V Zátiší od stávajícího STL plynovodu LPE 50 k hranici pozemku stavebníka, kde bude ukončena v nově zřízeném objektu HUP. Plynovodní přípojka bude napojena na stávající plynovod přivařovacím, navrtávacím T- ~ 2 ~

3 kusem. Přípojka bude vedena ve sklonu do potrubí plynovodu a je navržena z plastového potrubí PE 100 SDR 11 32x3,0mm s ochranným pláštěm vč. svislé části, o délce cca 6m, vč. svislé části. Na potrubí přípojky se souběžně uloží signalizační vodič o minimálním průřezu měděného vodiče 2,5mm 2, izolace CYY. Propojení signalizačního vodiče přípojky s vodičem na plynovodu se provede spojem, který bude spájen nebo spojen mechanickou svorkou. Přípojka bude ukončena kulovým kohoutem umístěným v nadzemním objektu HUP vybudovaným samostatně, jako součást oplocení - přístřešek. Svislá část přípojky bude s vodorovnou částí spojena kolenem 90 (elektrotvarovkou). Po napojení na stávající STL plynovod v ulici V Zátiší bude místní komunikace na pozemku parc. č. 804 k.ú. Káraný uvedena do původního stavu. Ulice V Zátiší zůstane po celou dobu prací průjezdná. Výstavbu a opravu plynovodů může provádět pouze podnikatelský subjekt a právnické osoby mající oprávnění k činnosti na plynových zařízeních a musí být v souladu s platnými právními předpisy a platnými ČSN-EN, TGP, TIN, Technickými požadavky provozovatele distribuční soustavy. Před provedením zemních pracích požádá stavebník na obecním úřadě o zábor veřejného prostranství a vyměření příslušného poplatku (viz. Vyhl. č. 3/2011). Dle ustanovení 22 a 23 zákona č. 20/1987 Sb., o státní památkové péči, v platném znění, se v předstihu před zahájením výkopových a zemních prací ověří, zda území, kde bude stavební činnost probíhat je územím s archeologickými nálezy (u Archeologického ústavu AV ČR nebo jiné organizace oprávněné k provádění archeologických výzkumů ve smyslu citovaného zákona) a v případě, že tomu tak je, již v době přípravy stavby tento záměr oznámí Archeologickému ústavu AV ČR a umožní archeologický výzkum. Zhotovitel stavby je povinen nejméně 5 pracovních dnů před zahájením prací nahlásit zahájení stavby provedením registrace stavby na adrese, viz stanovisko RWE. 4. zemní práce Před započetím zemních prací je bezpodmínečně nutné provést vytyčení všech stávajících podzemních vedení v prostoru stavby včetně jejich ochranných pásem. Upřesnění polohy kabelů a ostatních sítí je nutno provést kopanými sondami. V blízkosti kabelů je nutno provádět ruční výkop v předepsané vzdálenosti, tj. 1,0m před a za předpokládaným vedením kabelu, stejně tak v blízkosti kořenového systému stromů. Kořeny do průměru 2cm lze přerušit za předpokladu ošetření ran. Ostatní kořenový systém bude chráněn a ponechán napříč výkopem neporušen a potrubí (kabel) bude položeno pod ně. V prostoru kořenového systému je zakázáno hutnění zásypu. Souběh s inženýrskými sítěmi musí být řešen dle ČSN Prostorové uspořádání sítí technického vybavení a TPG ~ 3 ~

4 Před pokládkou potrubí musí způsobilý, pověřený pracovník montážní organizace oznámit zahájení pokládky potrubí pověřenému zástupci provozovatele plynovodu. Zemní práce pro plynovodní přípojku budou prováděny v rýze se svislými stěnami, v případě potřeby paženým příložným pažením. Pažení musí být provedeno u výkopů, jejichž hloubka je větší než 1,3m v zastavěném území a při hloubce výkopu větší než 1,5m v nezastavěném území. Okraje výkopů nesmějí být ničím zatěžovány do vzdálenosti 0,5m od hrany výkopu. Povrch terénu od hrany výkopu nebo vykopané jámy až po hranici smykového klínu, nesmí být zatížen materiálem, stroji, stavbami zařízení staveniště a stavebním provozem. Ohrazení a ohraničení výkopů musí být provedeno v takové míře, aby bylo zabráněno pádu osob do nich. Ohrazení musí být dostatečně pevné, stabilní a dle nařízení vlády č. 591/2006 Sb., o min. výšce 1,1m. Při stavebních a zemních pracích bude postupováno se zvýšenou opatrností tak, aby nedošlo ke znečištění zdrojů podzemních a povrchových vod. Uložení potrubí bude provedeno do výkopu na zhutněné pískové nebo štěrkopískové lože o min. tl. 100mm a velikosti zrna do 8mm. Potrubí bude obsypáno stejným materiálem bez ostrohranných částic do min. výšky 200mm nad vrch potrubí tak, aby nedošlo k poškození potrubí. 300mm nad potrubím bude v rýze uložena výstražná fólie z PVC, žluté barvy a s přesahem min. 50mm šířky okrajů uloženého potrubí. Minimální krytí potrubí bude 800mm. V případě možného přejíždění auty bude krytí zvětšeno na 1000mm. Zásyp bude dokončen nenamrzavým materiálem, jež nemůže měnit objem nebo konzistenci a bude hutněn po vrstvách 300mm. Počátek strojního hutnění je ve výšce 300mm nad vrchem potrubí. Šířka rýhy pro plynovodní přípojku cca 0,5m (viz vzorové uložení). O zemních pracích je nutno vést záznam ve stavebním deníku (hloubka a šířka výkopu, způsob zhutnění, výšky vrstev apod.). Před záhozem potrubí bude provedeno geodetické zaměření stavby a polohopisných prvků. Bude vyhotovena geodetická dokumentace skutečného provedení stavby dle směrnice provozovatele distribuční soustavy bude následně vyžádána při odevzdání a převzetí stavby. Při provádění stavby dodržovat pokyny správců, výkopové práce v ochranném pásmu provádět ručně a před záhozem potrubí přizvat správce sítě ke kontrole neporušenosti jejich zařízení. 5. hlavní uzávěr plynu a plynoměru Přípojka bude ukončena kulovým kohoutem umístěným v objektu HUP v nadzemním provedení - přístřešek. V objektu HUP bude vedle hlavního uzávěru plynu (HUP) instalován plynoměr (vč. uzávěru za plynoměrem) a STL regulátor tlaku plynu v uzavíratelné skříni. Minimální vnitřní rozměr skříně je 500x500x250mm (vxšxh), při použití STL regulátoru optimálního typu (malý) a flexibilních trubek pro instalaci uvnitř skříně. Menší rozměr skříně lze použít pouze v případě, kdy je součástí dodávky skříně i její kompletní vnitřní vybavení ~ 4 ~

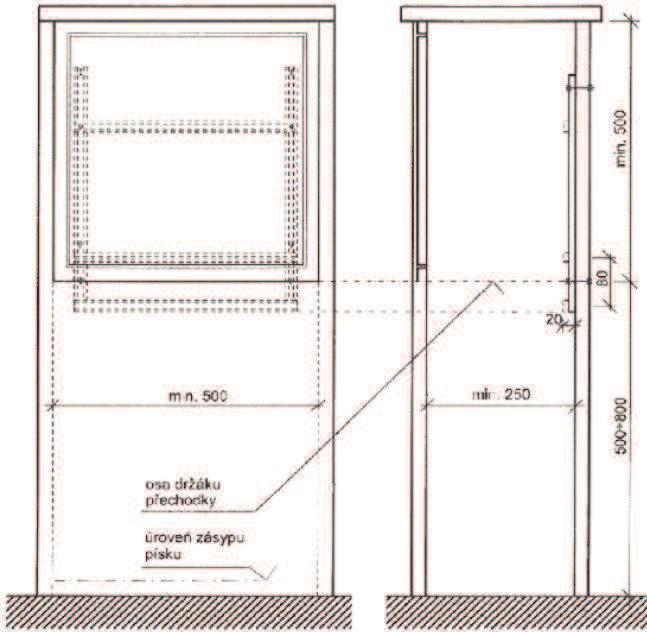

5 s výjimkou plynoměru. Vnitřní instalace skříně pro osazení plynoměru bude provedena s roztečí 250mm a za plynoměrem osazen kulový kohout. Velikost skříně a řešení instalace musí umožňovat montáž, demontáž, vyjmutí a plombování plynoměru běžnými prostředky bez nutnosti destrukce skříně. Přístřešek pro ukončení přípojky bude prefabrikovaný včetně základu, který odpovídá požadavkům aktuálně platné legislativy. Přístřešek bude opatřen vhodným fixačním systémem. Dvířka přístřešku budou nehořlavá, opatřena uzavíráním na univerzální klíč a neuzavíratelnými otvory, aby splnily požadavky na větratelnost. Dále opatřena nápisem Hlavní uzávěr plynu a výstrahou, zakazující manipulaci s otevřeným ohněm v okruhu 1,5m od dvířek přístřešku. Přípravu pro osazení plynoměru musí vybudovat oprávněná organizace pro montáže na vyhrazeném plynovém zařízení. Po dokončení přípojky a uzavření Smlouvy o dodávce zemního plynu bude technikem nainstalován plynoměr. Pro osazení plynoměru je z důvodu bezpečnosti požadováno předložit doklad o platné tlakové zkoušce a o revizi plynových zařízení. Po instalaci měřidla (v tomto okamžiku) se provádí odzkoušení systému a zahajuje se provoz odběrného místa. 6. vnitřní plynovodní potrubí Vnitřní rozvody v objektu řeší samostatný projekt. V případě změn předběžně uvažovaných spotřebičů, bude redukované množství plynu přepočítáno a navržený průměr přípojky přepočítán. 7. zkoušky 1. Zkouška pevnosti 2. Zkouška těsnosti 3. Zkouška provozuschopnosti ~ 5 ~

6 Tyto zkoušky se provádí dle TPG a ČSN EN O výsledcích zkoušek se provede protokol revizní technik. Po zkouškách se potrubí opatří nátěrem, případně zásypem. Na plynovém odběrném zařízení musí být provedena výchozí revize, která bude předložena k žádosti o instalaci plynoměru. 8. vliv stavby na okolí a ochrana před negativními účinky při provádění stavby Hlučnost mechanizmů a zařízení používaných na stavbě nesmí přesáhnout hodnoty stanovené hygienickými předpisy. Při provádění stavby je nutno dbát na ochranu proti hluku dle nařízení vlády č. 148/2006 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací. Část stavebních prací bude prováděna v zástavbě, proto je nutné přizpůsobit stavbu okolí. 9. nakládání s odpady a ochrana životního prostředí S odpady bude nakládáno v souladu se zákonem č. 185/2001 Sb. o odpadech (ve znění pozdějších předpisů) a příslušnými prováděcími předpisy vyhl. č. 381/2001 Sb. katalog odpadů a vyhl. č. 383/2001 Sb. o podrobnostech nakládání s odpady (ve znění pozdějších předpisů), vyhl. MŽP č. 294/2005 Sb. o podmínkách ukládání odpadů na skládky a jejich využívání na povrchu terénu a ostatní prováděcí předpisy. Odpady z výstavby budou během provádění prací skladovány na k tomu určeném místě, po ukončení prací odvezeny na skládku. Během výstavby i po uvedení do provozu je původce odpadu povinen vést evidenci o množství odpadu a způsobu nakládání s ním. Způsob vedení evidence je stanoven vyhláškou MŽP č. 383/2001 Sb. o podrobnostech nakládání s odpady. Odpady budou odstraňovány průběžně. V místě stavby nebudou po dokončení ponechány žádné odpady. Stavba nebude mít negativní vliv na životní prostředí, použité materiály zajistí požadovanou životnost stavby při řádném užívání a běžné údržbě. 10. bezpečnost práce Dodavatel stavebních prací musí v rámci své dodavatelské dokumentace vytvořit podmínky k zajištění bezpečnosti práce. Odpovědný pracovník určí nezbytná opatření k zjištění bezpečnosti práce před započetím jednotlivých prací. Dodavatel stavebních prací je povinen pracovníky, kteří stavební práce řídí, provádějí a kontrolují, vyškolit z předpisů k zajištění bezpečnosti práce a technických zařízení, popřípadě prakticky zaučit, a to v rozsahu potřebném pro výkon jejich práce a ověřovat jejich znalost v pravidelných intervalech. Veškerá stavební činnost musí být řízena a prováděna v souladu s příslušnými normami a předpisy. Pro zajištění bezpečnosti práce v průběhu realizace stavby je třeba respektovat ustanovení závazných předpisů a nařízení, zejména pak: ~ 6 ~

7 Zákon č.309/2006 Sb., zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy, NV č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, NV č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky, NV č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí, NV č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí, NV č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci. 11. Závěr Veškeré instalace může provádět pouze firma s příslušným oprávněním za dodržení ČSN EN 1775, ČSN , G , ČSN EN 12327, ČSN EN a Technické pokyny PPD a.s. V Praze ~ 7 ~
