Název stavby : Přípojka plynu pro dům sociálních služeb. Místo stavby : S.K.Neumanna, č.parc.691-k.ú.libeň, Praha 8

Transkript

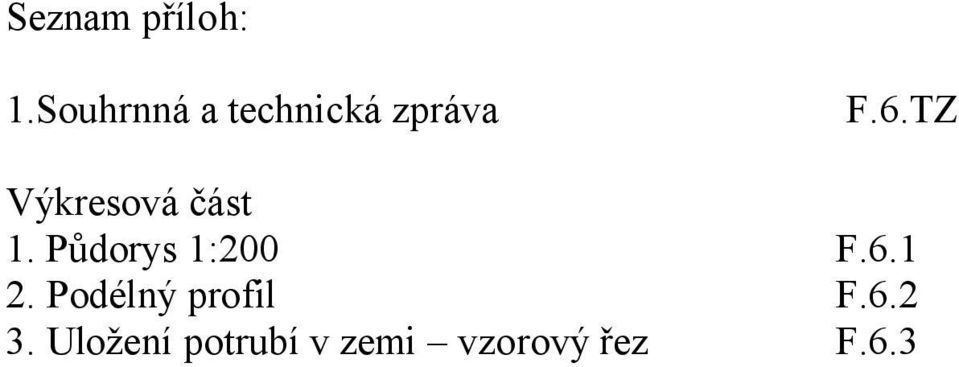

1 Seznam příloh: 1.Souhrnná a technická zpráva F.6.TZ Výkresová část 1. Půdorys 1:200 F Podélný profil F Uložení potrubí v zemi vzorový řez F.6.3

2 A) SOUHRNNÁ ZPRÁVA Plynovod - STL přípojka zemního plynu Projekt řeší středotlakou přípojku zemního plynu pro dům sociálních služeb v ul. S.K. Neumanna, č.parc.691 v k.ú. Libeň, Praha 8. Projektová dokumentace je zpracován dle ČSN , Technických pravidel TPG , TPG a Technických podmínek o připojení k distribuční soustavě, které vydala Pražská plynárenská a.s. pod č ze dne a vyjádření k dokumentaci pro ÚŘ. 1.Identifikační údaje Název stavby : Přípojka plynu pro dům sociálních služeb Místo stavby : S.K.Neumanna, č.parc.691-k.ú.libeň, Praha 8 Investor : MČ Praha 8, Zenklova 35, Praha 8 Dodavatel : neurčen Druh stavby : Zhotovení nové STL přípojky Uživatel : Pražská plynárenská distribuce a.s. Vypracoval : Josef Bauer IČO Červený Újezd 250 tel Datum : listopad 2012

3 2. Základní údaje o stavbě Předmětem této dokumentace ke stavebnímu řízení je zřízení STL přípojky plynu pro dům sociálních služeb, který bude postaven v ulici S.K.Neumanna na parcele č.691 napojením na stávající plynový řad DN 500, vedený ulicí S.K.Neumanna. Stávající distribuční řad o průměru 500mm rozvádí středotlaký zemní plyn s přetlakem do 0,3 MPa o výhřevnosti 33,4 MJ.m-1. Nová přípojka pro dům sociálních služeb je navržena světlosti DN 40 (PE 40x2,1). Vedení přípojky je patrné z výkresu půdorysu přípojky. Investiční náklady na stavbu bude hradit objednatel, tj. majitel nemovitosti MČ Praha 8. Navržené řešení bylo zpracováno dle podmínek Pražské plynárenské a.s. a je v souladu s obecnými technickými předpisy, zvyklostmi, směrnicemi a příslušnými normami Projekt zahrnuje: - STL přípojku D 40, ( lpe 40/2,1) veřejné části až po HUP v celkové délce 7,3 m Pro dům sociálních služeb bude zřízena samostatná STL plynovodní přípojka, která bude zakončena ve skříni osazené v oplocení parcely č.691. Přípojka plynu bude ukončena hlavním uzávěrem plynu. (HUP). Hlavní uzávěr v nadzemním provedení bude ukončen ve skříni o rozměru 900x800x500mm, která bude zasazena do oplocení objektu výši 600 mm svým spodním okrajem nad terénem (chodníkem). Ve skříňce bude dále integrován domovní regulátor přetlaku a plynoměr. Nová přípojka se provede materiálu PE 100 řady SDR 11 v dimenzi 40. Hlavním uzávěrem plynu bude kulový kohout Giacomini R 750D v dimenzi DN 40 vnice (skříni) pilířku. Vedení přípojky je podle ČSN EN ,díl 1-2 a TPG Zaměření skutečného provedení přípojky bude provedeno digitálně v souřadnicovém systému S-JTSK,výškově systém Balt p.v. Podrobnosti navrhovaného řešení jsou patrné z výkresové části dokumentace. 2.1 Účel stavby Zajištěním přívodu plynu a možnost zásobování tímto médiem stávající objekt. Dojde ke zlepšení emisního zatížení v této lokalitě, realizaci otopu a přípravě TUV s orientací na plynné palivo. 2.2 Údaje o výchozích podkladech Pro zpracování projektu bylo použito mapy stávajícího rozvodu STL plynu v měř. 1:200 jako mapy přehledné a zároveň jako mapy podrobné. Současně byly provedeny podrobné průzkumy na místě stavby. V současné době jsou známi v místě stavby vedení podzemních sítí. Před vlastní realizací nutno zajistit písemné vyjádření jednotlivých správců sítí o případném přesném vedení těchto sítí! Zajistí investor, případně prováděcí firma. 2.3 Ochranná pásma Ve smyslu energetického zákona č.458/2000sb,včetně prováděcích vyhlášek a předpisů se v zastavěném území stanovuje ochranné pásmo STL plynovodů 1,0m od povrchu potrubí na obě strany.ve volném terénu potom 4,0m od povrchu potrubí na obě strany.bezpečnostní pásma se nestanovují, bezpečnost osob, ale i majetku musí být zabezpečena plným respektováním příslušným předpisů a technických norem.

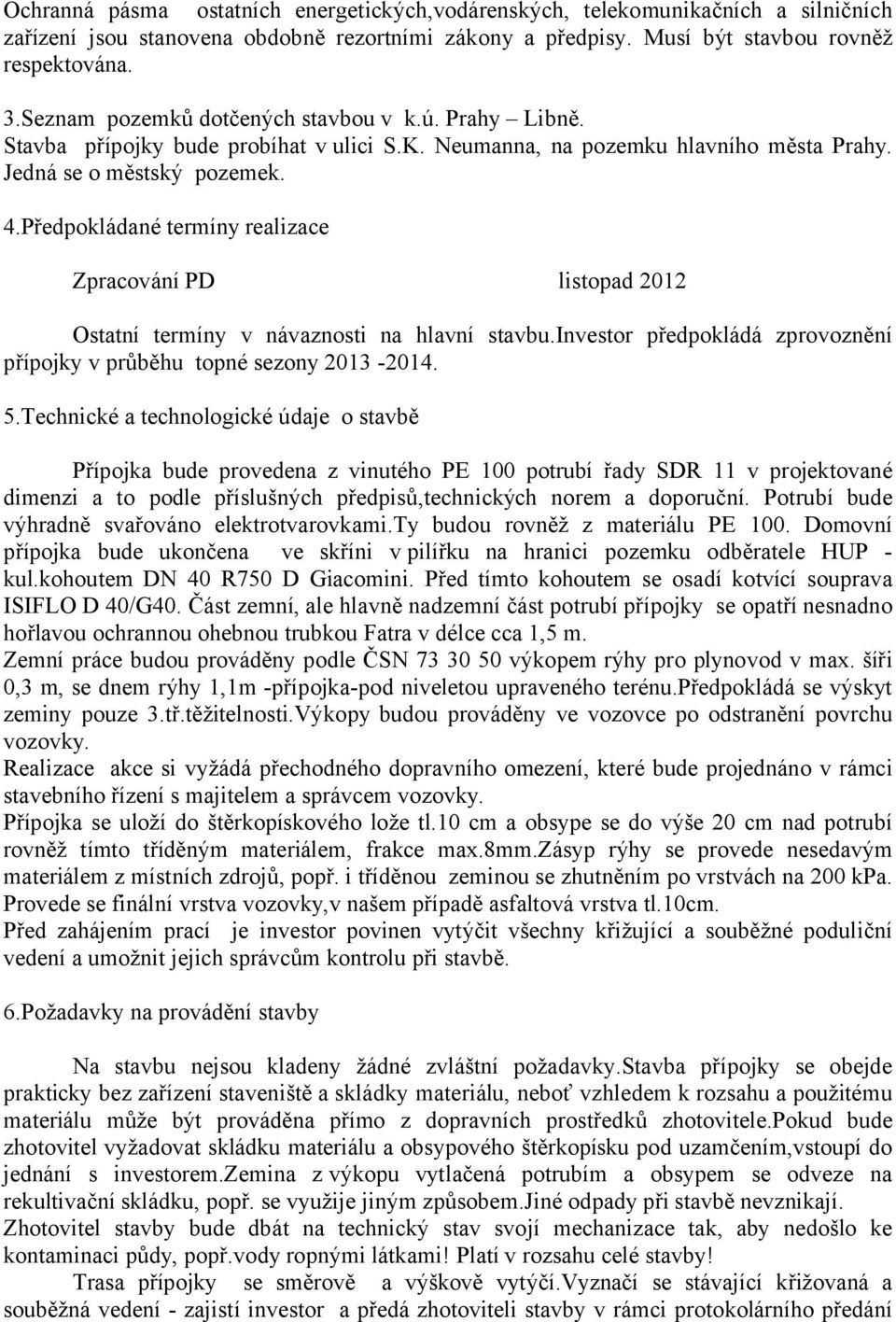

4 Ochranná pásma ostatních energetických,vodárenských, telekomunikačních a silničních zařízení jsou stanovena obdobně rezortními zákony a předpisy. Musí být stavbou rovněž respektována. 3.Seznam pozemků dotčených stavbou v k.ú. Prahy Libně. Stavba přípojky bude probíhat v ulici S.K. Neumanna, na pozemku hlavního města Prahy. Jedná se o městský pozemek. 4.Předpokládané termíny realizace Zpracování PD listopad 2012 Ostatní termíny v návaznosti na hlavní stavbu.investor předpokládá zprovoznění přípojky v průběhu topné sezony Technické a technologické údaje o stavbě Přípojka bude provedena z vinutého PE 100 potrubí řady SDR 11 v projektované dimenzi a to podle příslušných předpisů,technických norem a doporuční. Potrubí bude výhradně svařováno elektrotvarovkami.ty budou rovněž z materiálu PE 100. Domovní přípojka bude ukončena ve skříni v pilířku na hranici pozemku odběratele HUP - kul.kohoutem DN 40 R750 D Giacomini. Před tímto kohoutem se osadí kotvící souprava ISIFLO D 40/G40. Část zemní, ale hlavně nadzemní část potrubí přípojky se opatří nesnadno hořlavou ochrannou ohebnou trubkou Fatra v délce cca 1,5 m. Zemní práce budou prováděny podle ČSN výkopem rýhy pro plynovod v max. šíři 0,3 m, se dnem rýhy 1,1m -přípojka-pod niveletou upraveného terénu.předpokládá se výskyt zeminy pouze 3.tř.těžitelnosti.Výkopy budou prováděny ve vozovce po odstranění povrchu vozovky. Realizace akce si vyžádá přechodného dopravního omezení, které bude projednáno v rámci stavebního řízení s majitelem a správcem vozovky. Přípojka se uloží do štěrkopískového lože tl.10 cm a obsype se do výše 20 cm nad potrubí rovněž tímto tříděným materiálem, frakce max.8mm.zásyp rýhy se provede nesedavým materiálem z místních zdrojů, popř. i tříděnou zeminou se zhutněním po vrstvách na 200 kpa. Provede se finální vrstva vozovky,v našem případě asfaltová vrstva tl.10cm. Před zahájením prací je investor povinen vytýčit všechny křižující a souběžné poduliční vedení a umožnit jejich správcům kontrolu při stavbě. 6.Požadavky na provádění stavby Na stavbu nejsou kladeny žádné zvláštní požadavky.stavba přípojky se obejde prakticky bez zařízení staveniště a skládky materiálu, neboť vzhledem k rozsahu a použitému materiálu může být prováděna přímo z dopravních prostředků zhotovitele.pokud bude zhotovitel vyžadovat skládku materiálu a obsypového štěrkopísku pod uzamčením,vstoupí do jednání s investorem.zemina z výkopu vytlačená potrubím a obsypem se odveze na rekultivační skládku, popř. se využije jiným způsobem.jiné odpady při stavbě nevznikají. Zhotovitel stavby bude dbát na technický stav svojí mechanizace tak, aby nedošlo ke kontaminaci půdy, popř.vody ropnými látkami! Platí v rozsahu celé stavby! Trasa přípojky se směrově a výškově vytýčí.vyznačí se stávající křižovaná a souběžná vedení - zajistí investor a předá zhotoviteli stavby v rámci protokolárního předání

5 staveniště.vyhloubí se rýha,řádně zajištěná proti sesutí.ochrana výkopu proti zatékání povrchové vody je záležitostí zhotovitele stavby. Realizace stavby bude probíhat podle ČSN 1207, TPG B. TECHNICKÁ ZPRÁVA 1. Provedení, návrh řešení Provedení je patrné z výkresových příloh. Materiál PE, granulát PE 100, tlaková řada těžká, SDR 11. Svařování vinutého potrubí elektrotvarovkami z téhož materiálu. Provede se nová přípojka napojená na stávající plynovod DN 500 vedený ulicí S.K. Neumanna. Napojení přípojky se provede včetně otevřeného a zátkou zaslepeného HUP odběratele. Na obsyp potrubí se uloží výstražná fólie šířka 322 mm podle ČSN Signalizační vodič CYKY 2,5 mm2 v provedení s izolací do země se u napojení nasvorkuje na stávající vodič a vyvede se u domovní přípojky v nice HUP. Ukončí se autozásuvkou. Zemní práce Po lokalizaci křižujících stávajících poduličních vedení je možno výkopové práce provádět strojně. Vytěžená zemina bude ukládána vedle výkopů, vytlačená zemina pak na místní skládku nebo ji lze využít k hrubé úpravě terénu. Zához rýhy musí být hutněn po vrstvách. Poslední vrstvou bude konstrukční vrstva vozovky ve stávající podobě, tj, asfaltová vozovka. 2. Vytýčení Provede se na základě situace plynovodu, viz. výkres. Směrové zaústění domovní přípojky nesmí být bez souhlasu projektanta a Pražské plynárenské a.s. podstatně měněno. Výškové uložení sleduje niveletu budoucího upraveného terénu s tím, že krytí plynovodu po uložení na podsyp musí být minimálně 1 m, u přípojek minimálně 0,9m. 3. Křížení s ostatními poduličními vedeními Veškerá křížení se stávajícími poduličními vedeními musí být zjištěna a vytýčena. Po vytýčení sítí na místě samém je zapotřebí ještě v krizových místech stávajícího vedení v předstihu obnažit ručně!!bez protokolárního předání staveniště nelze stavbu zahájit. V zásadě platí, že kabelová vedení budou křížena s uložením plynovodu pod kabely spodem, křížení kanalizace vrchem. 4. Zkoušení Veškeré provedené práce a zejména materiál musí být doložen předepsanou dokumentací, armatury též atestem "C" podle ČSN Tlaková zkouška se provede po otevřeném, zaslepeném hlavním uzávěru odběratele na zasypaném potrubí přetlakem 560 kpa. Doba trvání tlakové zkoušky dle vodního objemu zkoušeného potrubí, pokud by byl dodatek zkoušen samostatně, pak činí doba trvání TZ 30 min. Při použití deformačního tlakoměru, tř. přesnosti 1, popř. 15 min. při použití diferenčního tlakoměru. Postup a vyhodnocení podle ČSN EN 12007/1,2! Stejnou normou se řídí i akt odevzdání a převzetí.
