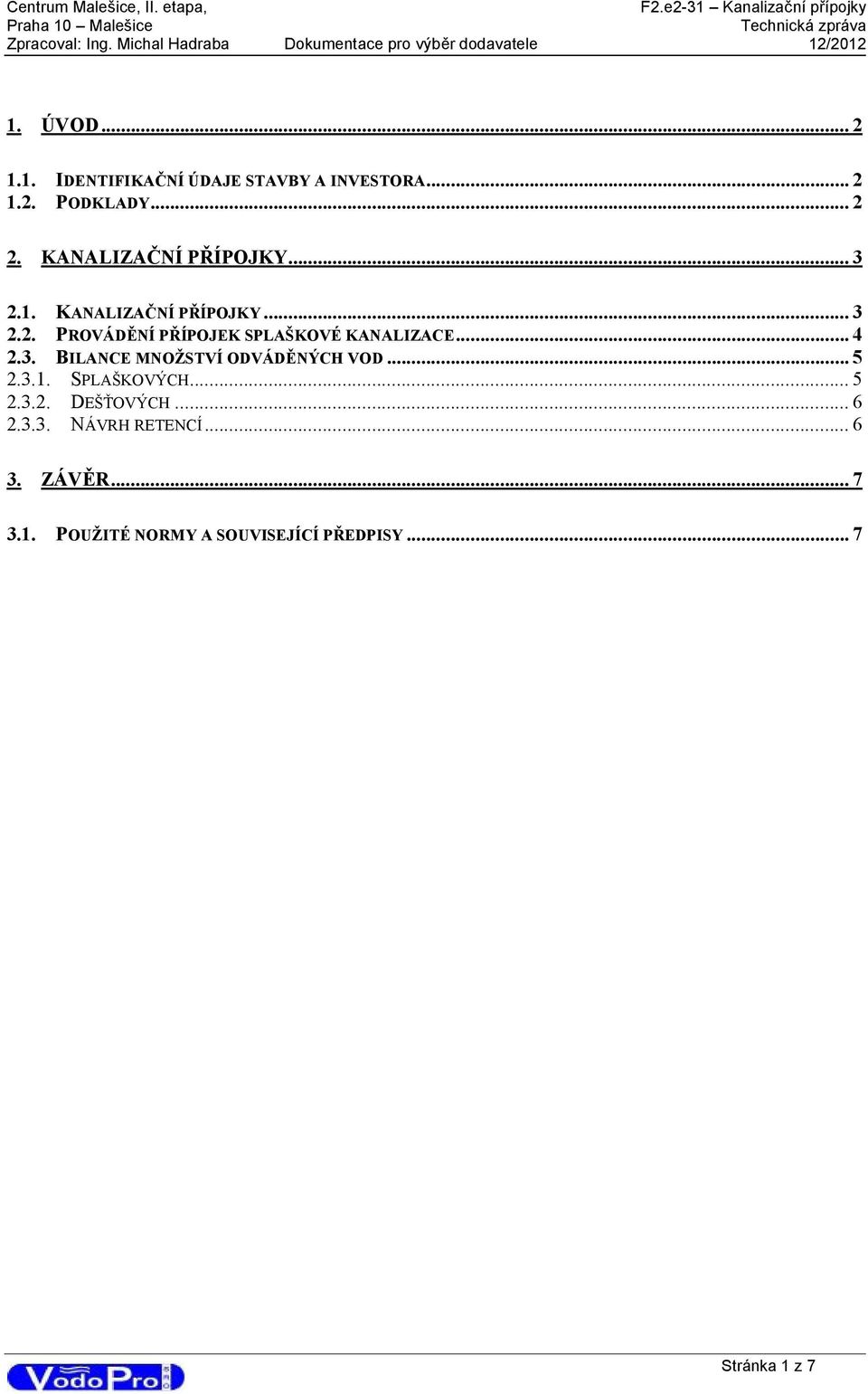

1 1. ÚVOD IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA PODKLADY KANALIZAČNÍ PŘÍPOJKY KANALIZAČNÍ PŘÍPOJKY PROVÁDĚNÍ PŘÍPOJEK SPLAŠKOVÉ KANALIZACE BILANCE MNOŽSTVÍ ODVÁDĚNÝCH VOD SPLAŠKOVÝCH DEŠŤOVÝCH NÁVRH RETENCÍ ZÁVĚR POUŽITÉ NORMY A SOUVISEJÍCÍ PŘEDPISY... 7 Stránka 1 z 7

2 1. ÚVOD Projekt řeší přípojky kanalizace pro II. etapu obytného souboru Centrum Malešice v Praze 10, k.ú. Malešice. Komplex se skládá z obytných domů D1, E1, E2 a F1, F2, F3, F4. Bytový dům D1 má 18 nadzemních podlaží, bytový dům E1 má 8 nadzemních podlaží, bytový dům E2 má 8 nadzemních podlaží, F1 má 15 nadzemních podlaží a F2, F3 i F4 mají 8 nadzemních podlaží. Objekt E1, E2 a F1, F2 a F3, F4 bude mít jedno společné číslo popisné. Ve vstupním podlaží 1.NP jsou ve všech domech umístěny komerční prostory. Všechny domy mají společné podzemní podlaží (celkem o 2 podzemních podlažích), ve kterých jsou umístěna garážová stání a strojovny. Podkladem pro vypracování projektu bylo architektonicko-stavební řešení, situace, požadavky jednotlivých profesí a investora, materiálové standardy investora Identifikační údaje stavby a investora Stavebník investor: SIDI Prague, s.r.o. Václavské náměstí 832/19, Praha 1 Název části: Generální projektant F2.e2 Kanalizační přípojky SO 31 Přípojka kanalizace Casua spol. s r.o. Běžecká 2407, Praha 6, Tel: fax: kontakt@casua.cz kontaktní osoba: Ing. Jan Krause IČO: DIČ: CZ Zpracovatel části : V o d o P r o, s. r. o. Sídlo: Chalúpeckého 1824, Roztoky Kancelář: Heleny Malířové 11, Praha 6 tel.: vodopro@vodopro.cz Ing. Michal Hadraba Hadraba@vodopro.cz Tel: Zodpovědný projektant části : Ing. Michal Hadraba, ČKAIT č Podklady situace podzemních sítí a vedení v dané lokalitě architektonicko-stavební řešení požadavky investora Stránka 2 z 7

3 2. KANALIZAČNÍ PŘÍPOJKY 2.1. Kanalizační přípojky Kanalizační přípojka KP1 KT DN 200 délka 15,5 m Objekt F1 a F2 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 200, je napojena na kanalizační stoku DN 350 v ul. Počernická. Napojení bude provedeno do nově vsazené vložky DN 200 na stoce. Kanalizační přípojka KP2 KT DN 250 délka 5,90 m Objekt F3 a F4 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 250, bude napojena na stávající jednotnou kanalizační stoku 700/1250. Napojení bude provedeno do nově provedené šachty na stoce. Kanalizační přípojka KP3 KT DN 250 délka 5,90 m Objekt F1 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 250, bude napojena na stávající jednotnou kanalizační stoku 700/1250. Napojení bude provedeno do nově provedené šachty na stoce. Kanalizační přípojka KP4 KT DN 200 délka 4,60 m Objekt D1 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 200, bude napojena na stávající jednotnou kanalizační stoku 700/1250, která se nachází východně od objektů (mezi suterény I. a II. etapy). Napojení bude provedeno do nově vsazené vložky DN 200 na stoce. Kanalizační přípojka KP5 KT DN 200 délka 3,90 m Objekt D1 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 200, bude napojena na stávající jednotnou kanalizační stoku 700/1250, která se nachází východně od objektů (mezi suterény I. a II. etapy). Napojení bude provedeno do nově vsazené vložky DN 200 na stoce. Kanalizační přípojka KP6 KT DN 200 délka 18,2 m Objekt E1 a E2 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 200, je napojena na kanalizační stoku DN 500 východně od objektu. Napojení bude provedeno do nově vsazené vložky DN 200 na stoce. Kanalizační přípojka KP7 KT DN 250 délka 19,1 m Objekt F1 a E2 bude napojen jednotnou kanalizační přípojkou. Přípojka je navržena v dimenzi KT DN 200, je napojena na kanalizační stoku DN 500 východně od objektu. Na přípojce je osazena železobetonová šachta DN1000 s pojezdným poklopem DN600 (tř. zatížení D400). Do šachty je napojeno potrubí z uličních vpusti. Napojení bude provedeno do nově provedené odbočky ve stávající šachtě. Stránka 3 z 7

4 2.2. Provádění přípojek splaškové kanalizace Kanalizační kameninové potrubí bude ukládáno do paženého otevřeného výkopu. Na štěrkopískový vyrovnávací podsyp, ve spodní vodě s drenáží, bude provedena podkladní betonová deska z betonu B 12,5. Na tuto desku bude uloženo potrubí na podkladní betonové bloky a obetonována 100 mm nad temeno potrubí uložení v zatížených komunikacích dle Pražského normálu. Zásyp bude proveden zeminou, bude hutněn na předepsané hodnoty (viz PD komunikací). Na zásyp lze použít výkopek, pokud bude prokázána hutnícími zkouškami možnost jej zhutnit. Před obetonováním potrubí bude proveden kontrola potrubí technickým dozorem provozovatele (PVK, a.s.). Hutnění bude prováděno vibrační deskou a bude opakováno až do dosažení hodnoty E def,2 = 45 MPa pod budoucími komunikacemi a E def,2 = 30 MPa mimo komunikace. Dodavatel je povinen před zahájením zásypových prací provést zkoušku zhutnitelnosti konkrétního zásypového materiálu, který bude použit pro zásyp rýh, na jejímž základě bude stanoven počet pojezdů vibrační desky nutný pro dosažení předepsané míry zhutnění. Předpokládá se použití výkopku. Zhutnění bude ověřeno provedením příslušných zkoušek. Zemní práce budou prováděny strojně, s ohledem na stávající sítě viz vyjádření ostatních správců. V ochranných pásmech stávajících sítí ručně. Souběh a křížení sítí dle ČSN Před započetím výkopových prací bude provedeno sejmutí ornice. Při předání staveniště je dodavatel povinen zajistit vytyčení, případně ověření všech stávajících podzemních sítí a zařízení příslušnými správci. Vytyčení všech sítí a zařízení je nezbytně nutné zaznamenat do stavebního deníku. Dodavatel nesmí zahájit výkopové práce před vytyčením a ověřením stavu všech podzemních sítí a podzemních zařízení zástupci správců. Při odhalení neznámé sítě bude dodavatel informovat investora, projektanta a autorský dozor. Dodavatel nesmí pokračovat ve výkopových pracích před zjištěním majitele podzemní sítě nebo podzemního zařízení. Pokračování prací je možné až po ověření neznámé sítě. Pokud by hloubka nebo prostorová poloha neznámé sítě neumožňovaly provést pokládku šachty dle projektové dokumentace, nebo pokud by při dodržení navržené trasy nebyly dodrženy požadované odstupové vzdálenosti (viz. vyjádření správců dotčených sítí a ČSN ) při souběhu nebo při křížení od neznámé inženýrské sítě, je třeba tuto záležitost řešit ve spolupráci s projektantem. Při výkopových pracích pro přípojky a venkovní vedení je nutné brát ohled na ostatní sítě. V ochranném pásmu vodovodů (týká se i přípojek) v šíři 1,5 m od vnějšího líce potrubí na obě strany se budou provádět výkopové práce ručně. Při provádění není zasahováno do povrchu komunikace. V případě výskytu podzemní vody ve výkopu je nutno zajistit její čerpání, nebo drenážování, např. do blízké vodoteče. Stránka 4 z 7

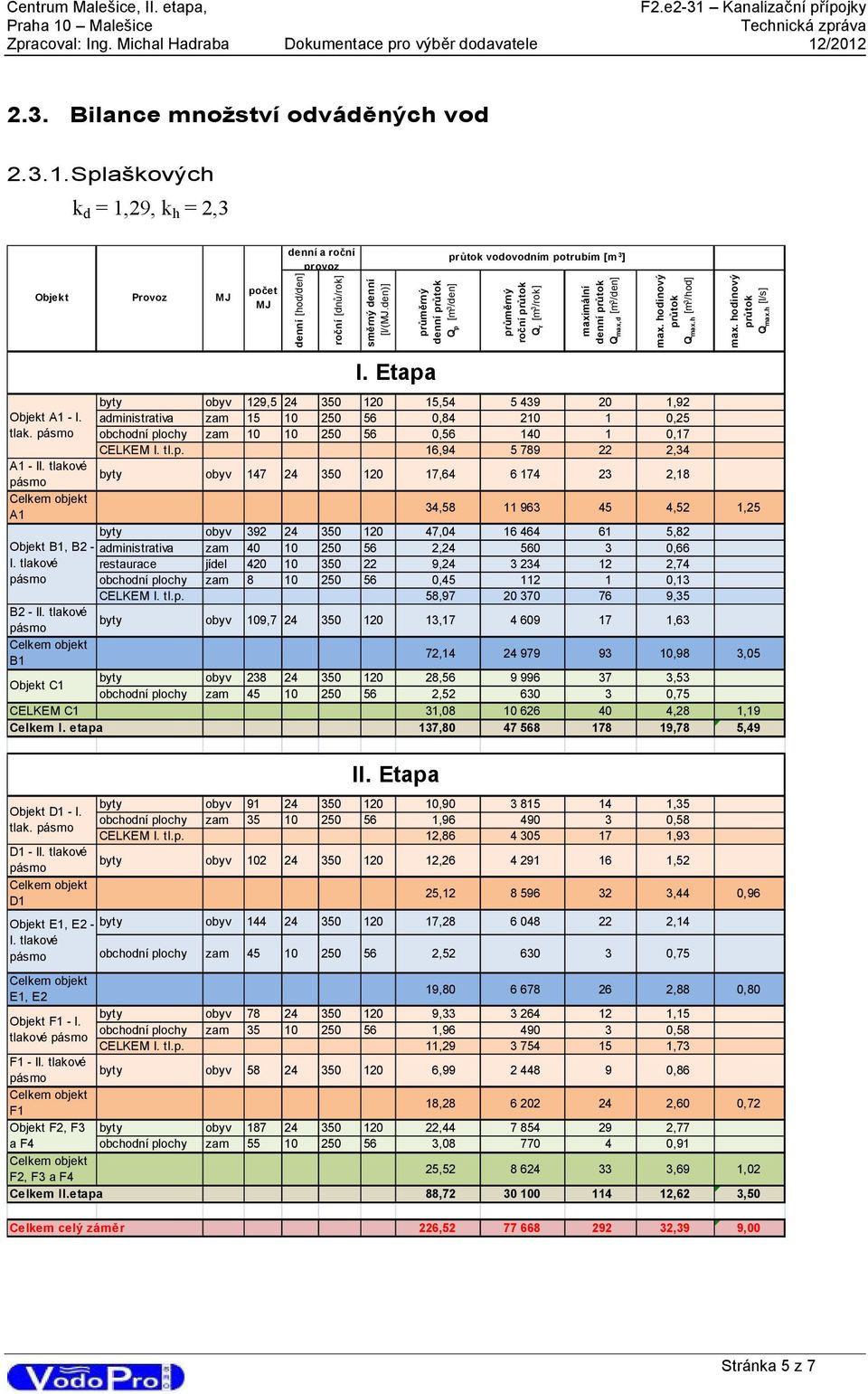

5 2.3. Bilance množství odváděných vod Splaškových k d = 1,29, k h = 2,3 Objekt Objekt A1 - I. tlak. Provoz MJ počet MJ denní a roční provoz denní [hod/den] roční [dnů/rok] směrný denní [l/(mj.den)] průměrný denní průtok Q p [m 3 /den] I. Etapa průtok vodovodním potrubím [m 3 ] průměrný roční průtok Q r [m 3 /rok] maximální denní průtok Q max,d [m 3 /den] max. hodinový průtok Q max.h [m 3 /hod] byty obyv 129, , ,92 administrativa zam , ,25 obchodní plochy zam , ,17 CELKEM I. tl.p. 16, ,34 max. hodinový průtok Q max.h [l/s] A1 - II. tlakové byty obyv , ,18 A1 34, ,52 1,25 byty obyv , ,82 Objekt B1, B2 - administrativa zam , ,66 I. tlakové restaurace jídel , ,74 obchodní plochy zam , ,13 CELKEM I. tl.p. 58, ,35 B2 - II. tlakové byty obyv 109, , ,63 B1 72, ,98 3,05 Objekt C1 byty obyv , ,53 obchodní plochy zam , ,75 CELKEM C1 31, ,28 1,19 Celkem I. etapa 137, ,78 5,49 Objekt D1 - I. tlak. byty obyv , ,35 obchodní plochy zam , ,58 CELKEM I. tl.p. 12, ,93 D1 - II. tlakové byty obyv , ,52 25, ,44 0,96 D1 Objekt E1, E2 - I. tlakové E1, E2 Objekt F1 - I. tlakové II. Etapa byty obyv , ,14 obchodní plochy zam , ,75 19, ,88 0,80 byty obyv , ,15 obchodní plochy zam , ,58 CELKEM I. tl.p. 11, ,73 F1 - II. tlakové byty obyv , ,86 F1 18, ,60 0,72 Objekt F2, F3 byty obyv , ,77 a F4 obchodní plochy zam , ,91 F2, F3 a F4 25, ,69 1,02 Celkem II.etapa 88, ,62 3,50 Celkem celý záměr 226, ,39 9,00 Stránka 5 z 7

6 Potřeba požární vody současnost 3 hydrantů 0,3 l/s Q = 3 x 0,3 = 0,9 l/s = 3,24 m 3 /hod Potřeba vody pro doplňování nádrže sprinklerů 130 m 3 za 36 hod, tj. 3,61 m 3 /hod (bude doplňováno z přípojky VP2 ) Dešťových Návrhový déšť, 10 min, n = 1 II. etapa 205 l/(s.ha) 0,0205 l/(s.m 2 ) Plocha [m 2 ] Koef. odtoku Reduk. plocha Odtok [l/s] Retence/přímo Dům F - normální střecha , R Dům E - zelená střecha 818 0, R Dům DD - zelená střecha 431 0, R Dlažba parteru , R Parking 265 0, P Okolní zeleň , P Celkem Z toho napojeno přímo do kanalizace 12 l/s Plocha napojená do retence 3779 m2 Celkem plocha I. etapy 9539 Celkem plocha II. etapy 9943 Celkem povolený odtok (z obou etap) z toho I. etapa (pode redukovaných ploch) z toho II. etapa (pode redukovaných ploch) Možný odtok z retence - I. etapa Možný odtok z retence - II. etapa 100 l/s 53 l/s 47 l/s 43 l/s 35 l/s Návrh retencí Velikost retencí celkem: Celková odvodňovaná plocha (do retence) Kritická srážka (15min.) Požadovaný retenční objem Akumulační dešťové objemy: Celková plocha pro závlahu Požadovaný akumulační objem 3779 m3 258 l/s/ha 56,2 m3 cca 2500 m m3 Stránka 6 z 7

7 3. ZÁVĚR Projekt je zpracován v rozsahu projektu pro výběr dodavatele a v souladu s platnými předpisy a technickými normami. Projekt předpokládá, že provádění se bude řídit platnými předpisy, normami a technickými předpisy výrobců jednotlivých materiálů. Stavba bude realizována autorizovanou prováděcí firmou. Všechny použité materiály jsou schváleny k použití v ČR pro daný účel, popř. na ně bylo vydáno prohlášení o shodě. Při výkopových pracích pro přípojky, šachty a venkovní vedení je nutné brát ohled na ostatní sítě. Při kladení venkovních vedení je nutné dodržet minimální odstupové vzdálenosti při křížení a souběhu sítí dle ČSN Všechny sítě budou opatřeny příslušnými ochrannými fóliemi. Před započetím výkopových prací je nutné vytyčit ostatní sítě. Výkopové práce v ochranných pásmech jednotlivých sítí lze provádět jen se souhlasem správců sítí. Před předáním stavby a kolaudací musí dodavatel zajistit protokol o tlakové zkoušce vodovodní přípojky a protokol o proplachu a desinfekci vodovodní přípojky Použité normy a související předpisy České technické normy: ČSN Prostorové uspořádání sítí technického vybavení ČSN Zemní práce ČSN Stokové sítě a kanalizační přípojky ČSN Výkresy kanalizace ČSN Zkoušení vodotěsnosti stok ČSN Projektování místních komunikací ČSN Navrhování vodovodních potrubí ČSN Výstavba vodovodních potrubí ČSN Výkresy vodovodu ČSN Tlakové zkoušky vodovodního potrubí ČSN EN Vnitřní kanalizace ČSN Vnitřní kanalizace ČSN Vnitřní vodovody ČSN Výpočet vnitřních vodovodů ČSN Zásobování požární vodou Zákony a vyhlášky platné v ČR, zejména: Zák. 274/2007 Sb. Zákon o vodovodech a kanalizacích Zákon 183/2006 Sb. Stavební zákon v aktuálním znění Vyhl. 362/2005 Sb. O požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Vyhl. 591/2006 Sb. O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci a staveništích Vyhl. 309/2006 Sb. Požadavky na bezpečnost a ochranu zdraví při práci v pracovněprávních vztazích Stránka 7 z 7
