PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

1 1 PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. Identifikační údaje: název stavby: VODOVODNÍ PŘÍPOJKA PRO OBJEKT f. SRDÍNKO (č.kat. 2340/4) Benešov ul. Jana Nohy místo, k.ú.: městský úřad, kraj (okres): Benešov, Benešov u Prahy Benešov, Středočeský (Benešov) investor: projektant: odpovědná osoba: charakter stavby: Město Benešov, Masarykovo nám. 100, Benešov Petr Datel projektová kancelář Tyršova 1902, Benešov IČ: Ing. Petr Datel AI č vodohospodářské stavby novostavba 2. Základní údaje: Předmětem dokumentace je stavba nové vodovodní přípojky pro potřeby objektu f. SRDÍNKO v Benešově, která bude napojena na veřejný řad H19 (LT 125). V současnosti je objekt napojen na veřejný vodovodní řad H20 (LT 100), na kterém dochází k častým poruchám a bude zrušen. Vodovodní řad je v majetku města Benešov. Provozovatelem vodovodu je VHS Benešov, s.r.o..

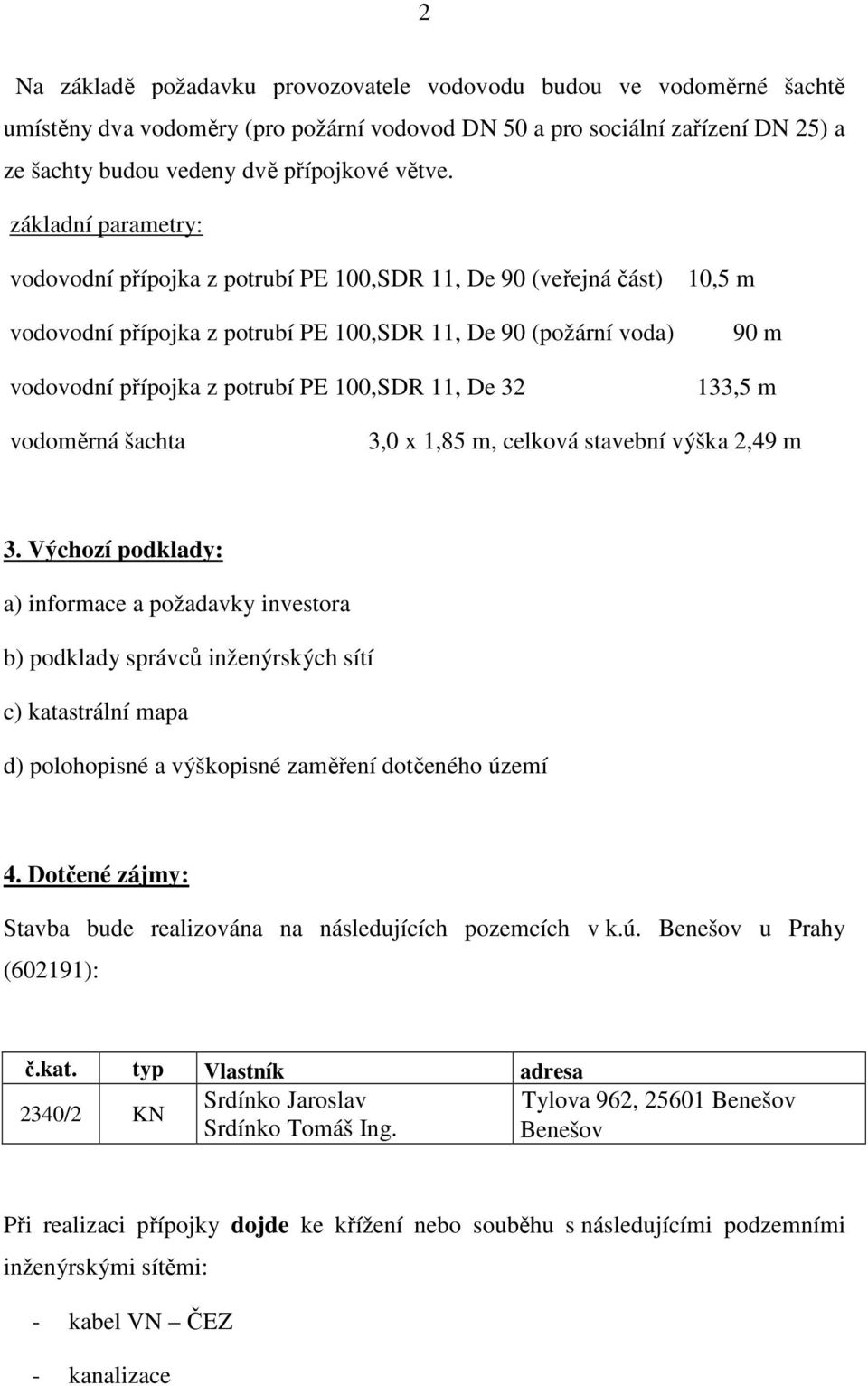

2 2 Na základě požadavku provozovatele vodovodu budou ve vodoměrné šachtě umístěny dva vodoměry (pro požární vodovod DN 50 a pro sociální zařízení DN 25) a ze šachty budou vedeny dvě přípojkové větve. základní parametry: vodovodní přípojka z potrubí PE 100,SDR 11, De 90 (veřejná část) vodovodní přípojka z potrubí PE 100,SDR 11, De 90 (požární voda) vodovodní přípojka z potrubí PE 100,SDR 11, De 32 10,5 m 90 m 133,5 m vodoměrná šachta 3,0 x 1,85 m, celková stavební výška 2,49 m 3. Výchozí podklady: a) informace a požadavky investora b) podklady správců inženýrských sítí c) katastrální mapa d) polohopisné a výškopisné zaměření dotčeného území 4. Dotčené zájmy: Stavba bude realizována na následujících pozemcích v k.ú. Benešov u Prahy (602191): č.kat. typ Vlastník adresa Srdínko Jaroslav Tylova 962, Benešov 2340/2 KN Srdínko Tomáš Ing. Benešov Při realizaci přípojky dojde ke křížení nebo souběhu s následujícími podzemními inženýrskými sítěmi: - kabel VN ČEZ - kanalizace

3 3 Před zahájením stavby budou podzemní inženýrské sítě vytýčeny!!! Budou dodrženy podmínky správců jednotlivých inženýrských sítí. Při křížení budou dodrženy nejmenší dovolené svislé vzdálenosti podzemních sítí dle ČSN V rámci stavby budou respektovány všechny stávající podzemní i nadzemní inženýrské sítě. Zákresy sítí v situaci jsou pouze orientační a vycházejí z podkladů a zákresů obdržených od jednotlivých správců. Dodavatel stavby je povinen zajistit před zahájením stavebních prací podrobné vytýčení podzemních inženýrských sítí a zajistit jejich ochranu v průběhu stavby a zabránit jejich poškození. Před zahájením zemních prací je dodavatel povinen zajistit přesné vytyčení a ověření všech podzemních investic v rozsahu stavby za účasti příslušných správců! Před zahájením prací je třeba dodržet tyto podmínky: Před zahájením vlastní stavby je nutné znovu prověřit zákres inženýrských sítí u všech jejich majitelů a správců. Všichni správci budou požádáni o vydání podmínek pro stavbu, vytyčení a předání tras podzemních investic. Vytyčení a předání bude provedeno nejpozději při předání staveniště. Při výstavbě v ochranných pásmech investic musí být dodrženy podmínky dané správci jednotlivých vedení. Budou dodrženy podmínky stanovené správcem kanalizační a vodovodní sítě VHS Benešov s.r.o. V blízkosti podzemních sítí budou výkopy prováděny se zvýšenou pozorností, případně ručně. Stavební práce v ochranných pásmech podzemních i nadzemních investic musí být provedeny za odborného dozoru správce příslušného vedení. Zjištěné podzemní investice musí být po dobu stavby zajištěny proti poškození (hlavně řádně vyvěšeny) a proti úrazu osob. Trasa navrhované kanalizační a vodovodní přípojky bude křížit některá podzemní vedení, která mají ochranná pásma stanovená zákony: Vodovody a kanalizace - zákon č.274/2001 Sb. vodovodní řad do průměru 500 mm včetně kanalizační stoka do průměru 500 mm včetně 1,5 m 1,5 m

4 4 Elektroenergetika - zákon č.458/2000 Sb. nadzemní vedení nad 1 kv do 35 kv včetně 7 m od krajního vodiče podzemní vedení do 110 kv včetně 1 m po obou stranách kraj.kabelu podzemní vedení nad 110 kv 3 m po obou stranách kraj.kabelu Plynárenství zákon č.458/2000 Sb. nízkotlaký a středotlaký plynovod 1 m na obě strany od půdorysu Telekomunikační vedení - zákon č.151/2000 Sb. podzemní telekomunikační vedení 1,5 m Při stavbě přípojky nedojde ke smýcení vzrostlých stromů. 5. Napojení na dosavadní technické vybavení: Navrhovaná vodovodní přípojka bude napojena na stávající řad H19 (LT 125). Komunikačně je staveniště přístupné z komunikace. 6. Vazby na související stavby a podmiňující stavby: Stavba částečně souvisí s výstavbou vodovodní přípojky pro objekt f. SLÁDEK GROUP, a.s.. Po dokončení nových přípojek pro oba objekty bude stávající řad H20 (vedoucí přes pozemek f. SLÁDEK GROUP, a.s.) zrušen. 7. Členění stavby na objekty Stavba je členěna na jeden stavební objekt: SO č. 01 Vodovodní přípojka 8. Vliv stavby a provozu na životní prostředí a okolí stavby, omezení provozů: Ovlivnění životního prostředí je možné především při realizaci stavby. Je nutné omezit hlučnost, prašnost a zásahy do okolí stavby. Při realizaci stavby dojde k částečnému omezení provozu f. SRDÍNKO, neboť vodoměrná šachta bude osazena ve vjezdu do areálu firmy.

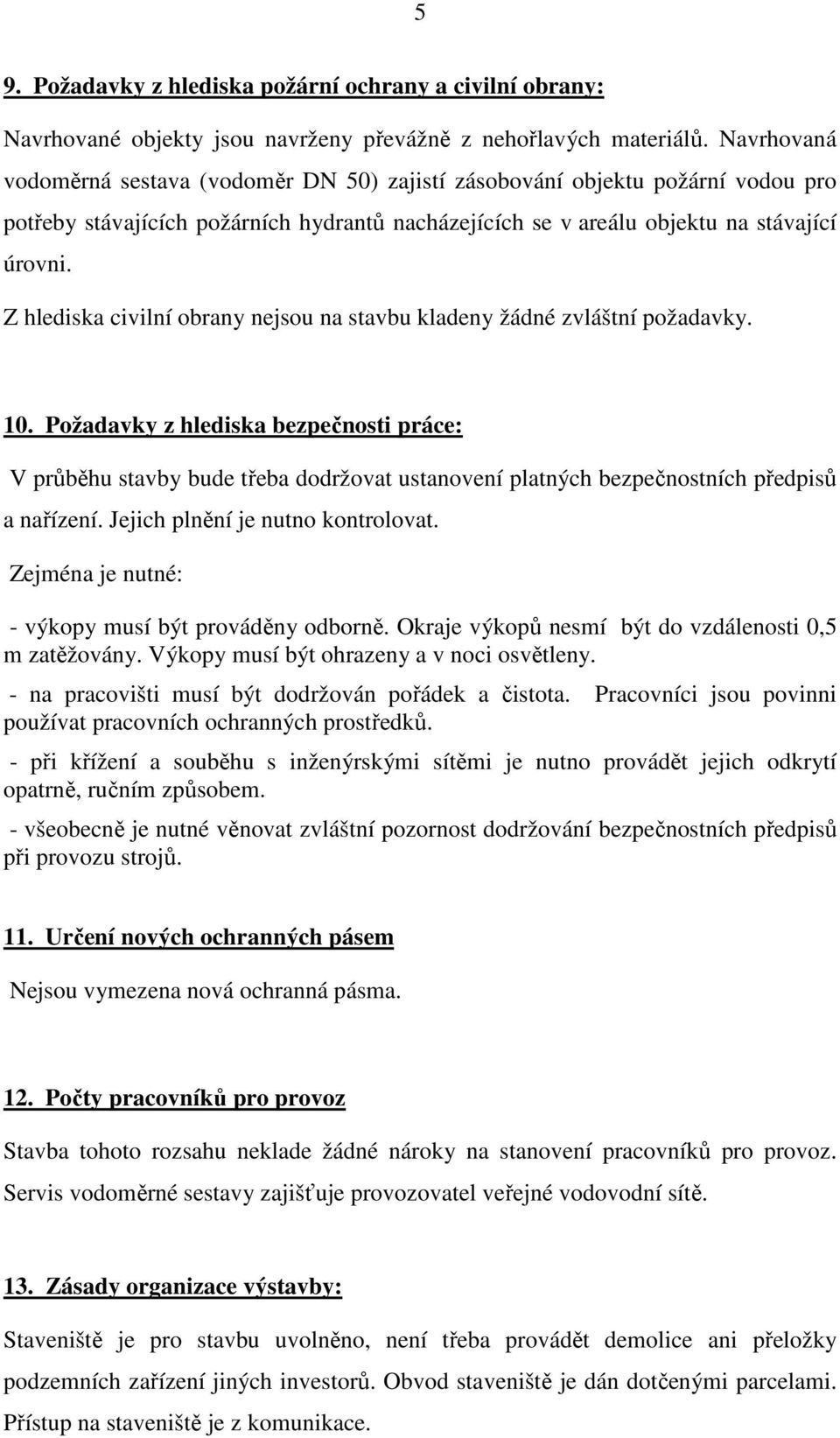

5 5 9. Požadavky z hlediska požární ochrany a civilní obrany: Navrhované objekty jsou navrženy převážně z nehořlavých materiálů. Navrhovaná vodoměrná sestava (vodoměr DN 50) zajistí zásobování objektu požární vodou pro potřeby stávajících požárních hydrantů nacházejících se v areálu objektu na stávající úrovni. Z hlediska civilní obrany nejsou na stavbu kladeny žádné zvláštní požadavky. 10. Požadavky z hlediska bezpečnosti práce: V průběhu stavby bude třeba dodržovat ustanovení platných bezpečnostních předpisů a nařízení. Jejich plnění je nutno kontrolovat. Zejména je nutné: - výkopy musí být prováděny odborně. Okraje výkopů nesmí být do vzdálenosti 0,5 m zatěžovány. Výkopy musí být ohrazeny a v noci osvětleny. - na pracovišti musí být dodržován pořádek a čistota. Pracovníci jsou povinni používat pracovních ochranných prostředků. - při křížení a souběhu s inženýrskými sítěmi je nutno provádět jejich odkrytí opatrně, ručním způsobem. - všeobecně je nutné věnovat zvláštní pozornost dodržování bezpečnostních předpisů při provozu strojů. 11. Určení nových ochranných pásem Nejsou vymezena nová ochranná pásma. 12. Počty pracovníků pro provoz Stavba tohoto rozsahu neklade žádné nároky na stanovení pracovníků pro provoz. Servis vodoměrné sestavy zajišťuje provozovatel veřejné vodovodní sítě. 13. Zásady organizace výstavby: Staveniště je pro stavbu uvolněno, není třeba provádět demolice ani přeložky podzemních zařízení jiných investorů. Obvod staveniště je dán dotčenými parcelami. Přístup na staveniště je z komunikace.

6 6 Pro případné zařízení staveniště a bude vyčleněna plocha v areálu f. SRDÍNKO. Zařízení staveniště bude vybaveno mobilním zdrojem el.energie, chemickým WC, dovozem vody a mobilním telefonem. Pro skládky materiálu a mezideponie lze použít přímo prostor při trase ukládaných sítí, většina materiálu bude ukládána přímo. Přebytečný výkopek (zemina) bude odvezen na skládku určenou investorem po dohodě s dodavatelem stavby. Odstavené mechanizmy bude nutno ponechávat zásadně v lokalitách zařízení staveniště a v místech k parkování mechanizmů uzpůsobeném. Vozidla odjíždějící ze staveniště na komunikace musí být na náklady zhotovitele očištěna. Zhotovitel je povinen dodržovat veškeré bezpečnostní předpisy 14. Popis postupu výstavby: Stavba bude zahájena výkopem jámy pro vodoměrnou šachtu a rýh pro uložení přípojky. Dále bude uložena vodoměrná šachta včetně 2 ks vodoměrných sestav (sestava vodoměru DN 50 a DN 25), bude provedeno napojení na stávající veřejný řad H19 a propojení na stávající rozvody vody po areálu (ve vodoměrné šachtě je přípojka rozdvojena na potrubí určené pro požární vodu a potrubí zajišťující zásobování objektu pitnou vodou), tzn. ukončení přípojky bude provedeno napojením na větev s požárními hydranty (prostřednictvím navrhované přípojky DN 80) a napojení na přívod pitné vody do objektu (prostřednictvím navrhované přípojky DN 25). 15. Termín výstavby: Termíny jsou předpokládané: Zahájení: 2013 Dokončení: 2013 V Benešově, červen 2013 vypracoval: Petr Datel

7 1 TECHNICKÁ ZPRÁVA 1. Identifikační údaje: název stavby: VODOVODNÍ PŘÍPOJKA PRO OBJEKT f. SRDÍNKO (č.kat. 2340/4) Benešov ul. Jana Nohy místo, k.ú.: městský úřad, kraj (okres): Benešov, Benešov Benešov, Středočeský (Benešov) investor: projektant: odpovědná osoba: charakter stavby: Město Benešov, Masarykovo nám. 100, Benešov Petr Datel projektová kancelář Tyršova 1902, Benešov IČ: Ing. Petr Datel AI č vodohospodářské stavby novostavba SO č.01: Vodovodní přípojka Vodovodní přípojka: Vodovodní přípojka bude napojena na řad H19 (LT 125), před vjezdem do areálu f. SRDÍNKO na pozemku č.kat. 2340/2. Přípojka bude vedena dále do vjezdu, kde bude osazena vodoměrná šachta. Ve vodoměrné šachtě je přípojka rozdvojena na potrubí určené pro požární vodu (PE 100, SDR 11, De 90) a potrubí zajišťující zásobování objektu pitnou vodou (PE 100, SDR 11, De 32). Ze šachty budou pokračovat obě tato potrubí uložená ve společné rýze. Přípojka z potrubí PE 100, SDR 11, De 90 bude ukončena napojením na stávající rozvod požární vody po areálu (před vchodem do kanceláří objektu f. SRDÍNKO). Přípojka z potrubí PE 100, SDR 11, De 32 bude pokračovat k jihovýchodnímu rohu objektu f. SRDÍNKO, kde bude ukončena napojením na stávající přívod pitné vody do objektu. Napojení na stávající řad H19 (LT 125) bude provedeno výřezem potrubí stávajícího řadu a následným osazením spojky s přírubou jištěné proti posunu č.7994

8 2 DN 125 (2 ks), dále přírubového T-kusu č.8510, na který bude navazovat přírubové vevařovací šoupátko č. 4090/E2. Souřadnice napojení (předpokládaná poloha stáv. řadu) S-JTSK: X: ; Y: Vodovodní přípojka bude uložena v rýze š. 800 mm (DN 80) resp. 700 mm (DN 25) a společné rýze š mm na loži ze štěrkopísku tl. 100 mm, obsyp z téhož materiálu min. 250 mm nad vrchol potrubí. Zbytek výkopu bude dosypán výkopkem a terén praven do původního stavu včetně příjezdové asfaltové komunikace a panelových zpevněných ploch. Přípojka bude provedena z potrubí PE 100, SDR 11, De 90 v délce 90,5 m (určená pro požární vodu) a z potrubí PE 100, SDR 11, De 32 v délce 133,5 m (určená pro pitnou vodu). Délka veřejné části (od napojení na stáv. řad do vodoměrné šachty) je 10,5 m. Celková délka přípojky včetně úseku ve vodoměrné šachtě (délka 3,0m) je 147,0 m (do této délky není započítaná délka větve určené pro požární vodu, která je v celé délce uložena s větví určenou pro zásobování pitnou vodou). Vodoměrná šachta: Pro vodoměrnou šachtu bude použita betonová silnostěnná jímka výrobce db Betonové jímky s.r.o., ve které bude osazena vodoměrná sestava (viz vzorový výkres D.2.). Výkop pro vodoměrnou šachtu bude proveden hloubky cca 2,49 m. Po urovnání dna jámy bude proveden štěrkopískový podsyp. Šachta je vnitřních půdorysných rozměrů 2,7 x 1,55 m, výšky 1,80 m. Vodoměrná šachta bude osazena na pozemku č.kat. 2340/2 cca 1,0 m od oplocení s pozemkem č.kat. 2353/2. Veškeré armatury budou od firmy HAWLE. Šachta bude opatřena stupadly a zakryta vodotěsným poklopem D400. Ve vodoměrné šachtě budou osazeny dvě vodoměrné sestavy. Pro požární vodu s vodoměrem DN 50 a pro pitnou vodu s vodoměrem DN 25. Souřadnice vodoměrné šachty (rohy) S-JTSK: bod č.1 - X: ; Y: bod č.2 - X: ; Y: bod č.3 - X: ; Y: bod č.4 - X: ; Y:

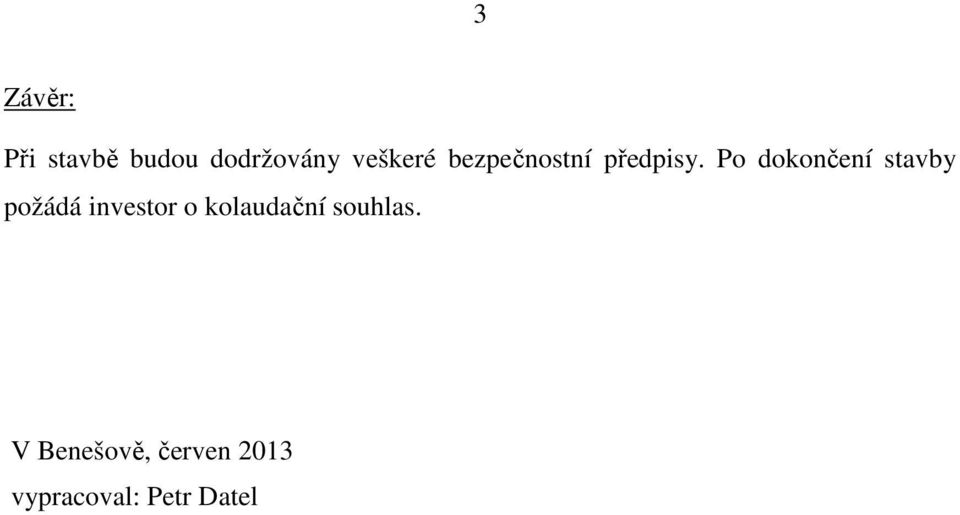

9 3 Závěr: Při stavbě budou dodržovány veškeré bezpečnostní předpisy. Po dokončení stavby požádá investor o kolaudační souhlas. V Benešově, červen 2013 vypracoval: Petr Datel
