1 PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ SOUHLAS k.ú. Veltrusy,parc.č.125/142 D.2. DOKUMENTACE TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ D. 2.1 KANALIZAČNÍ PŘÍPOJKA Vypracoval: Jan Cichra Kontroloval: Ing. Miroslav Louda ČERVEN 2015

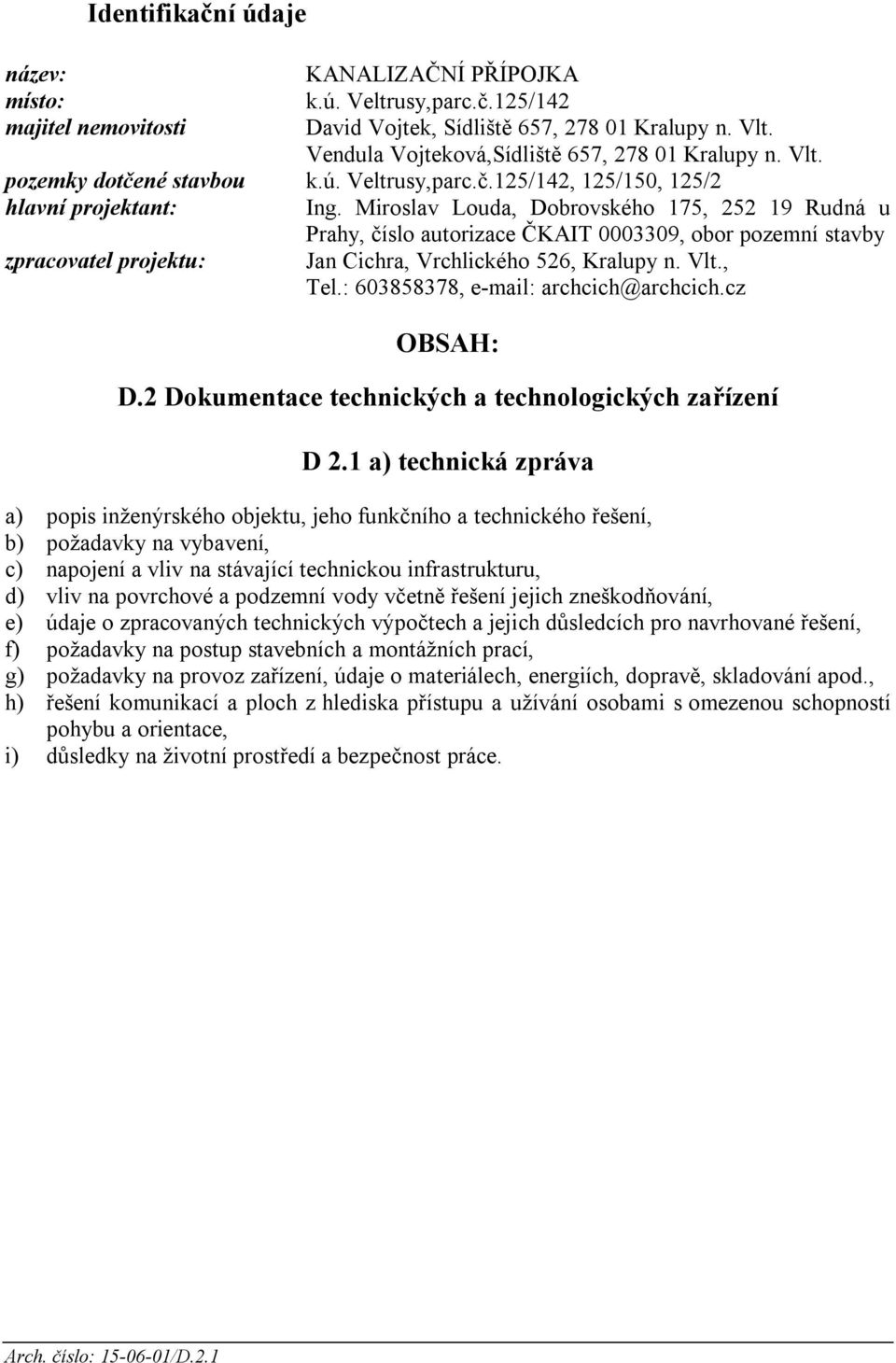

2 Identifikační údaje název: KANALIZAČNÍ PŘÍPOJKA místo: k.ú. Veltrusy,parc.č.125/142 majitel nemovitosti David Vojtek, Sídliště 657, Kralupy n. Vlt. Vendula Vojteková,Sídliště 657, Kralupy n. Vlt. pozemky dotčené stavbou k.ú. Veltrusy,parc.č.125/142, 125/150, 125/2 hlavní projektant: Ing. Miroslav Louda, Dobrovského 175, Rudná u Prahy, číslo autorizace ČKAIT , obor pozemní stavby zpracovatel projektu: Jan Cichra, Vrchlického 526, Kralupy n. Vlt., Tel.: , archcich@archcich.cz OBSAH: D.2 Dokumentace technických a technologických zařízení D 2.1 a) technická zpráva a) popis inženýrského objektu, jeho funkčního a technického řešení, b) požadavky na vybavení, c) napojení a vliv na stávající technickou infrastrukturu, d) vliv na povrchové a podzemní vody včetně řešení jejich zneškodňování, e) údaje o zpracovaných technických výpočtech a jejich důsledcích pro navrhované řešení, f) požadavky na postup stavebních a montážních prací, g) požadavky na provoz zařízení, údaje o materiálech, energiích, dopravě, skladování apod., h) řešení komunikací a ploch z hlediska přístupu a užívání osobami s omezenou schopností pohybu a orientace, i) důsledky na životní prostředí a bezpečnost práce.

3 a) popis inženýrského objektu, jeho funkčního a technického řešení Předmětem dokumentace je provedení přípojky splaškové kanalizace k pozemku v k.ú. Veltrusy, parc.č.125/142 v obci Veltrusy. Jedná se o napojení na uliční řád. Technické a funkční řešení Stavba kanalizační přípojky na pozemku investora bude prováděna ručním výkopem a drobnou mechanizací. Na pozemku investora p.č. 125/142 se provede osazení standardní polypropylenové čerpací jímky s litinobetonovým výkem o objemu cca 1,5 m3. Výtlak bude zajištěn pomocí vřetenového čerpadla pracujícího na hydrostatickém principu. Jeho hydraulické parametry jsou 40 l/min., dopravní výška 60 m. Čerpadlo bude vybaveno nezbytnými armaturami. Regulace čerpadla bude zajištěna pomocí elektrické ovládací automatiky napojené na elektrorozvody v budoucím plánovaném objektu domu. Potrubí vedoucí mimo komunikaci bude uloženo v rýze š. 60 cm, do pískového lože tl. 10 cm a bude obsypáno dovezeným obsypem se zhutněným výkopkem nebo prohozenou zeminou do výšky 30 cm nad vrchol potrubí. Dále bude výkop uzavřen hutněným zásypem vhodnou výkopovou zeminou. b) požadavky na vybavení Stavební práce budou prováděny běžnými stavebními nástroji a stroji včetně drobné mechanizace. c) napojení a vliv na stávající technickou infrastrukturu Celkový návrh řešení je navržen tak, aby nebyla negativně dotčeny stávající inženýrské sítě. Při provádění přípojky je nutný zásah do stávající asfaltové komunikace. Pracovní spára v místě napojení na vozovku bude zaříznuta frikční pilou a následně ošetřena asfaltovou zálivkou. V případě požadavků dotčených orgánů před zahájení stavebních prací zhotovitel stavby požádá o stanovení přechodné úpravy provozu na komunikaci. d) vliv na povrchové a podzemní vody včetně řešení jejich zneškodňování Řešení dešťové kanalizace není předmětem dokumentace kanalizační přípojky. e) údaje o zpracovaných technických výpočtech a jejich důsledcích pro navrhované řešení

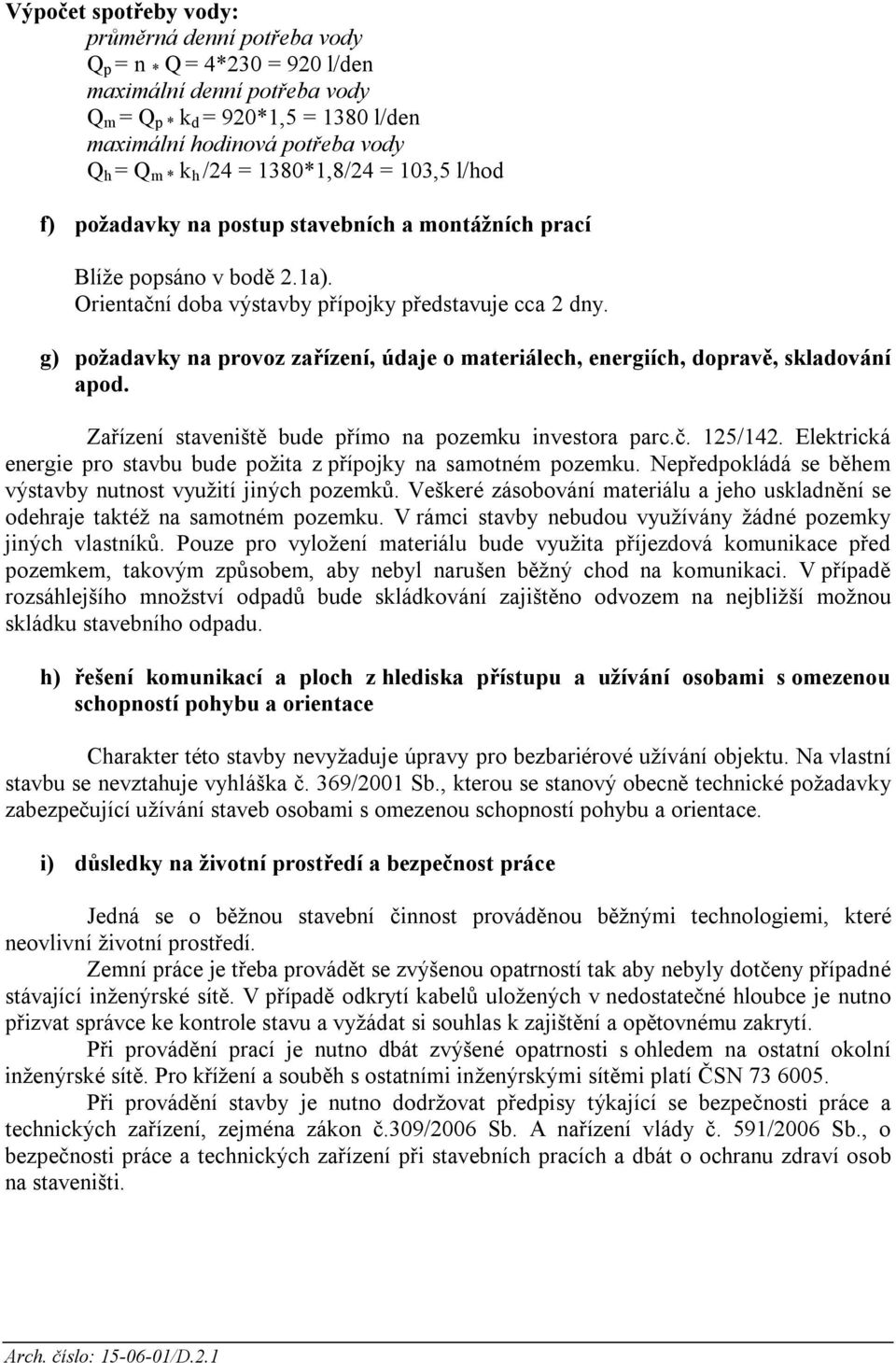

4 Výpočet spotřeby vody: průměrná denní potřeba vody Q p = n * Q = 4*230 = 920 l/den maximální denní potřeba vody Q m = Q p * k d = 920*1,5 = 1380 l/den maximální hodinová potřeba vody Q h = Q m * k h /24 = 1380*1,8/24 = 103,5 l/hod f) požadavky na postup stavebních a montážních prací Blíže popsáno v bodě 2.1a). Orientační doba výstavby přípojky představuje cca 2 dny. g) požadavky na provoz zařízení, údaje o materiálech, energiích, dopravě, skladování apod. Zařízení staveniště bude přímo na pozemku investora parc.č. 125/142. Elektrická energie pro stavbu bude požita z přípojky na samotném pozemku. Nepředpokládá se během výstavby nutnost využití jiných pozemků. Veškeré zásobování materiálu a jeho uskladnění se odehraje taktéž na samotném pozemku. V rámci stavby nebudou využívány žádné pozemky jiných vlastníků. Pouze pro vyložení materiálu bude využita příjezdová komunikace před pozemkem, takovým způsobem, aby nebyl narušen běžný chod na komunikaci. V případě rozsáhlejšího množství odpadů bude skládkování zajištěno odvozem na nejbližší možnou skládku stavebního odpadu. h) řešení komunikací a ploch z hlediska přístupu a užívání osobami s omezenou schopností pohybu a orientace Charakter této stavby nevyžaduje úpravy pro bezbariérové užívání objektu. Na vlastní stavbu se nevztahuje vyhláška č. 369/2001 Sb., kterou se stanový obecně technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. i) důsledky na životní prostředí a bezpečnost práce Jedná se o běžnou stavební činnost prováděnou běžnými technologiemi, které neovlivní životní prostředí. Zemní práce je třeba provádět se zvýšenou opatrností tak aby nebyly dotčeny případné stávající inženýrské sítě. V případě odkrytí kabelů uložených v nedostatečné hloubce je nutno přizvat správce ke kontrole stavu a vyžádat si souhlas k zajištění a opětovnému zakrytí. Při provádění prací je nutno dbát zvýšené opatrnosti s ohledem na ostatní okolní inženýrské sítě. Pro křížení a souběh s ostatními inženýrskými sítěmi platí ČSN Při provádění stavby je nutno dodržovat předpisy týkající se bezpečnosti práce a technických zařízení, zejména zákon č.309/2006 Sb. A nařízení vlády č. 591/2006 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích a dbát o ochranu zdraví osob na staveništi.

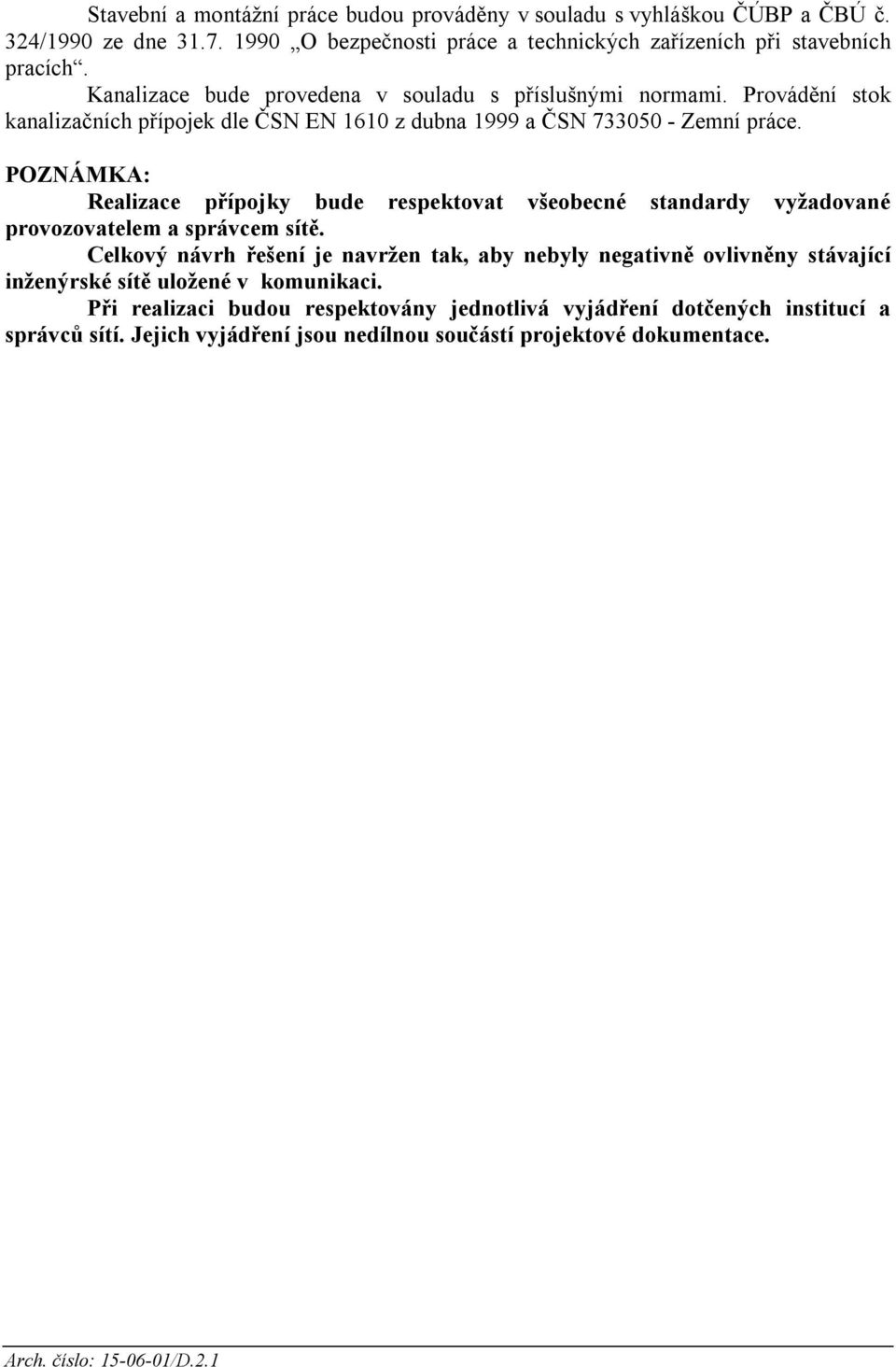

5 Stavební a montážní práce budou prováděny v souladu s vyhláškou ČÚBP a ČBÚ č. 324/1990 ze dne O bezpečnosti práce a technických zařízeních při stavebních pracích. Kanalizace bude provedena v souladu s příslušnými normami. Provádění stok kanalizačních přípojek dle ČSN EN 1610 z dubna 1999 a ČSN Zemní práce. POZNÁMKA: Realizace přípojky bude respektovat všeobecné standardy vyžadované provozovatelem a správcem sítě. Celkový návrh řešení je navržen tak, aby nebyly negativně ovlivněny stávající inženýrské sítě uložené v komunikaci. Při realizaci budou respektovány jednotlivá vyjádření dotčených institucí a správců sítí. Jejich vyjádření jsou nedílnou součástí projektové dokumentace.
