1 Cihla - Vaše jistota && teplo && && trvanlivost && ekologie český výrobce s tradicí od roku 1876 Ceník platnost od Cihly, které nemusíte zateplovat U až 0,11 W/m 2 K R až 8,76 m 2 K/W Dotisk květen 2011

2 OBSAH Pasivní, nulové, nízkoenergetické a energeticky úsporné bydlení... str. 2-3 Zdění z cihel HELUZ... str. 4-5 Přehled sortimentu... str. 6 Cihly HELUZ... str Maloformátové cihly a speciální tvarovky... str. 16 Cihelné obkladové pásky HELUZ, dlažba HELUZ... str. 16 Nepálené hliněné cihly... str. 16 Akustické cihly HELUZ... str. 17 Materiály a pomůcky... str Cihelné komíny HELUZ... str Keramické stropní panely HELUZ... str Stropy HELUZ MIAKO... str Nosné roletové a žaluziové překlady HELUZ... str Překlady HELUZ... str. 29 HELUZ DŮM - zákaznické služby... str Školení HELUZ, Výstavy str. 32 Obchodní, dodací a platební podmínky... str Vysvětlivky k tabulkám... str Mapka dopravy... str. 36 Řešení pro obvodové stěny... str. 37 Parametry zdiva... str Oblastní obchodní manažeři Oblast 1-11 Jaroslav Kučera kucera@heluz.cz Oblast Bc. Tomáš Pour pour@heluz.cz Technicko obchodní poradci ČR Oblast Jméno Mobil Okresy 1 Jan Míchal michal@heluz.cz Prachatice, Český Krumlov, České Budějovice 2 Marta Novotná novotna@heluz.cz Benešov, Tábor, Pelhřimov, Jindřichův Hradec 3 Ing. Zdeněk Pacalt pacalt@heluz.cz Domažlice, Klatovy, Plzeň - jih, Příbram, Strakonice, Písek 4 Radek Šmucr smucr@heluz.cz Cheb, Sokolov, Karlovy Vary, Tachov, Plzeň - sever, Plzeň - město, Rokycany 5 Pavel Procházka prochazkap@heluz.cz Ústí nad Labem, Teplice, Litoměřice, Most, Chomutov, Louny, Rakovník, Kladno, Beroun, Mělník 6 Roman Dastych dastych@heluz.cz Praha - západ, Praha - východ, Praha 2, 4, 10 7 Jan Plašil plasil@heluz.cz Praha - západ (po rychlostní na Příbram - R1) Praha 5, 6, 7 8 Lisec Petr lisec@heluz.cz Praha - východ, Praha 1, 3, 8, 9, Nymburk, Kolín 9 Petr Huml huml@heluz.cz Děčín, Liberec, Jablonec nad Nisou, Česká Lípa, Mladá Boleslav 10 Vladimír Rinn rinn@heluz.cz Semily, Jičín, Trutnov, Náchod 11 Zdeněk Špryňar sprynar@heluz.cz Hradec Králové, Rychnov nad Kněžnou, Pardubice, Ústí nad Orlicí, část Polska 12 Petr Novák novak@heluz.cz Chrudim, Havlíčkův Brod, Žďár nad Sázavou, Jihlava, Třebíč, Kutná Hora 13 Ing. Marie Borisová borisova@heluz.cz Brno, Blansko, Brno - venkov (severní část) 14 Rostislav Michálek michalek@heluz.cz Brno, Brno - venkov (jižní část), Olomouc, Prostějov 15 Ing. Jiří Hrobár hrobar@heluz.cz Kroměříž, Znojmo, Vyškov, Přerov 16 Stanislav Zvonek zvonek@heluz.cz Zlín, Uherské Hradiště, Hodonín, Břeclav 17 Josef Kowolowski kowolowski@heluz.cz Karviná, Frýdek-Místek, část Polska 18 René Švancer svancer@heluz.cz Opava, Ostrava, Nový Jičín, Vsetín, Jeseník, Šumperk, Bruntál, Přerov Specialisté pro ČR Jméno Mobil Ing. Lubomír Novák lnovak@heluz.cz Specialista na velké projekční organizace ČR Lukáš Cvach cvach@heluz.cz Specialista na velké projekční organizace ČR Jan Míchal michal@heluz.cz Specialista na komíny - Čechy Petr Mühlberger muhlberger@heluz.cz Specialista na panely Martin Kubík, DiS kubik@heluz.cz Specialista na roletové překlady a komíny Morava Strana 2 Technické změny vyhrazeny

3 NG nová generace stavebního systému NG nová generace stavebního systému Pasivní, nízkoenergetické a energeticky úsporné bydlení se stavebním systémem HELUZ CIHLOVÝ PASIVNÍ DŮM HELUZ HIT základní parametry heluz HIT typ výstavby cihlový dům počet osob / obytné místnosti 4 / 4 roční potřeba tepla na vytápění 18,6 kwh/m 2 obytná plocha 64,1 m² užitná plocha 137,4 m² zastavěná plocha 108,7 m 2 obestavěný prostor 660 m 3 sklon /výška střechy 40 / 7,68 m garážové stání garáž prodejní cena materiálu HELUZ s garáží a komínem bez DPH + doprava ZDARMA od Kč * Cena za hrubou stavbu bez DPH Kč Cena za dokončení stavby bez DPH Kč Cen za stavbu na klíč bez DPH Kč cena projektu včetně DPH + bonus energetický průkaz ZDARMA Kč Cihelný pasivní dům HELUZ HIT * Cena je platná pouze při koupi projektu přímo od společnosti HELUZ. Nejedná se o ceníkovou cenu materiálu HELUZ, ale o cenu se započtením slev. Uvedená cena materiálu HELUZ na dům HELUZ HIT je pouze orientační. Aktuální platná cena je uvedena na Projekt zákazník objednává přímo u společnosti HELUZ a je společností HELUZ přímo dodáván odběrateli (zákazníkovi). Materiál HELUZ je objednáván též přímo u společnosti HELUZ. Dodáván je pak prostřednictvím smluvního partnera společnosti HELUZ blízkého lokalitě stavby. Dodávka přes smluvního partnera nemá vliv na výši prodejní ceny. CIHELNÝ PASIVNÍ DŮM HELUZ POHODA základní parametry heluz POhODA typ výstavby cihlový dům počet osob / obytné místnosti 6 / 5 roční potřeba tepla na vytápění - obytná plocha 82,00 m 2 užitná plocha 139,70 m 2 zastavěná plocha 88,69 m 2 obestavěný prostor 602,3 m 3 sklon /výška střechy 10 / 7,30 m garážové stání ne prodejní cena materiálu HELUZ s komínem bez DPH + doprava ZDARMA od Kč * cena projektu včetně DPH + bonus energetický průkaz ZDARMA Kč 2,8 technická místnost kuchyň 9,4 zádveří 7,8 koupelna + WC 3,4 3,9 5,1 2,2 obývací pokoj + jídelna 27,8 ložnice 12,0 Cihelný pasivní dům HELUZ POHODA * Cena je platná pouze při koupi projektu přímo od společnosti HELUZ. Nejedná se o ceníkovou cenu materiálu HELUZ, ale o cenu se započtením slev. Uvedená cena materiálu HELUZ na dům HELUZ POHODA je pouze orientační. Aktuální platná cena je uvedena na Projekt zákazník objednává přímo u společnosti HELUZ a je společností HELUZ přímo dodáván odběrateli (zákazníkovi). Materiál HELUZ je objednáván též přímo u společnosti HELUZ. Dodáván je pak prostřednictvím smluvního partnera společnosti HELUZ blízkého lokalitě stavby. Dodávka přes smluvního partnera nemá vliv na výši prodejní ceny obývací pokoj + jídelna 27,8 kuchyň 9,4 pokoj 14,1 šatna 4,1 hala 8,1 pokoj 13,1 ložnice 12,0 2,2 3,9 5,1 zádveří 7,8 koupelna + WC 3,4 technická místnost 2,8 ložnice 15,2 WC 2,4 koupelna 8,5 Technické změny vyhrazeny Strana 3

4 Způsoby zdění z broušených cihel HELUZ HELUZ pěna (polyuretanová pěna) Speciální polyuretanová pěna se nanáší aplikační pistolí. (spára 1 mm) HELUZ celoplošné lepidlo Malta pro celoplošnou tenkou spáru překrývá celoplošně dutiny v cihlách. (výsledná spára 1 mm) HELUZ lepidlo Malta pro tenkou spáru pokrývá žebra cihel, dutiny v cihlách nejsou překryty. (spára 1 mm) HELUZ doporučuje systém lepení, protože tak lze dosáhnout nejlepších vlastností zdiva. Namáčení broušených cihel do lepidla Pokud není pro danou tloušťku zdiva k dispozici nanášecí válec lepidla, cihly HELUZ se namáčejí přímo v namáčecí nádobě spodní ložnou plochou do lepidla určeného pro tenkou spáru. Upozorňujeme, že hodnoty uváděné v technických materiálech jsou pro zdivo, kdy byla použita technologie nanášení nanášecím válcem. Způsoby zdění z cihel HELUZ nebroušených HELUZ malta TM tepelněizolační malta Způsob zdění nebroušených bloků. (spára 8-12 mm) HELUZ malta TM tepelněizolační malta Použití maltovacího přípravku u nebrouš. cihel (spára 8-12 mm). HELUZ malta TREND tepelněizolační malta Způsob zdění nebroušených bloků. (spára 6 mm) Stavět s firmou HELUZ je výhodné Bloky HELUZ mají jmenovitou výšku 238 mm. Jsou vyráběny s výškovou tolerancí od 0 do 4 mm. Při dodržení skladebné výšky 250 mm vychází průměrná spára 8-12 mm. Při dodržení průměrné tloušťky spáry 8 mm můžete ušetřit až 30 % nákladů na zdicí maltu. Další možností je použití TREND s průměrnou tloušťkou spáry 6 mm a úsporou 50 % nákladů na zdicí maltu. Při použití TREND je skladebná výška nepatrně snížena. Strana 4 Technické změny vyhrazeny

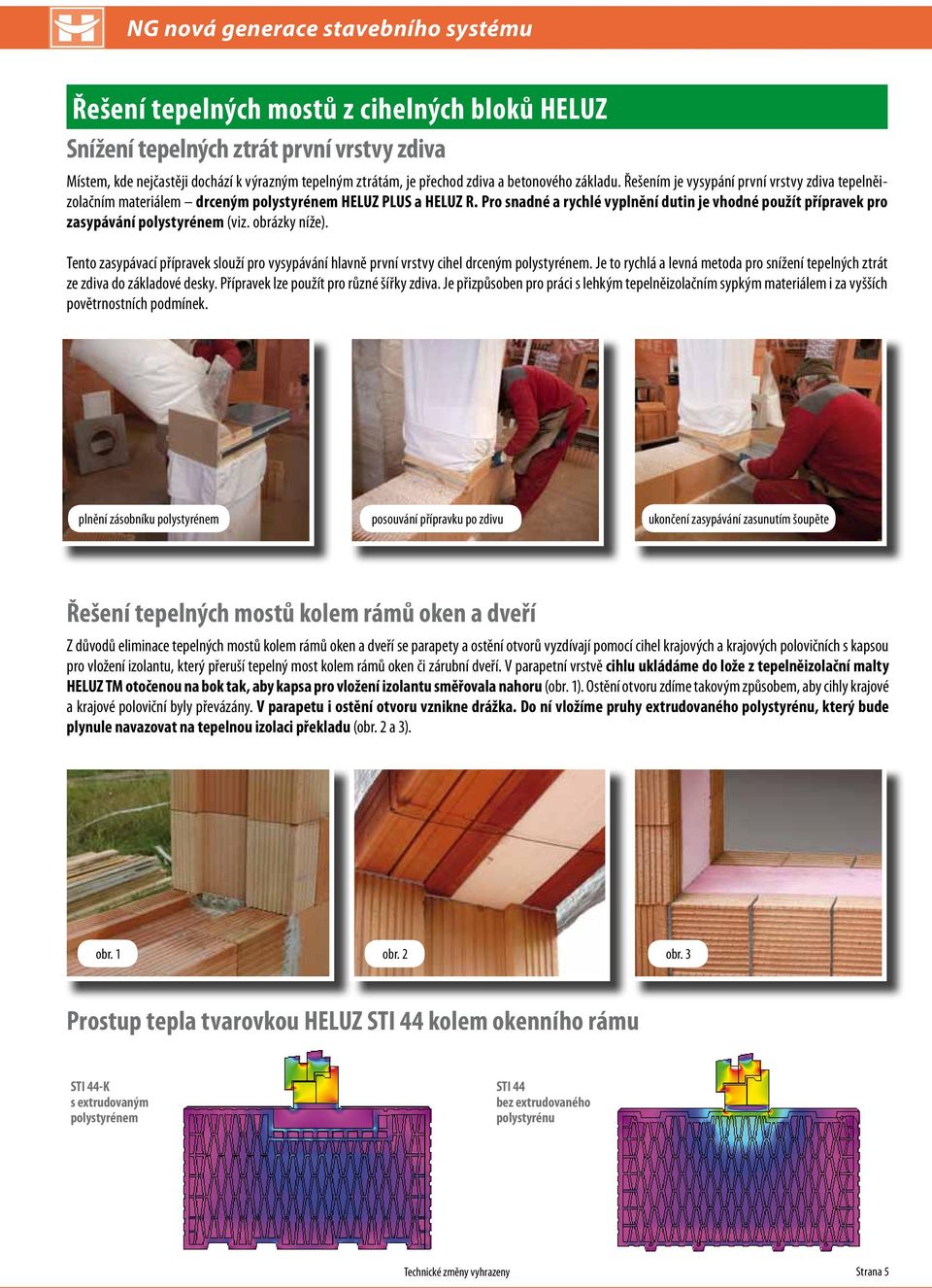

5 NG nová generace stavebního systému Řešení tepelných mostů z cihelných bloků HELUZ Snížení tepelných ztrát první vrstvy zdiva Místem, kde nejčastěji dochází k výrazným tepelným ztrátám, je přechod zdiva a betonového základu. Řešením je vysypání první vrstvy zdiva tepelněizolačním materiálem drceným polystyrénem HELUZ PLUS a HELUZ R. Pro snadné a rychlé vyplnění dutin je vhodné použít přípravek pro zasypávání polystyrénem (viz. obrázky níže). Tento zasypávací přípravek slouží pro vysypávání hlavně první vrstvy cihel drceným polystyrénem. Je to rychlá a levná metoda pro snížení tepelných ztrát ze zdiva do základové desky. Přípravek lze použít pro různé šířky zdiva. Je přizpůsoben pro práci s lehkým tepelněizolačním sypkým materiálem i za vyšších povětrnostních podmínek. plnění zásobníku polystyrénem posouvání přípravku po zdivu ukončení zasypávání zasunutím šoupěte Řešení tepelných mostů kolem rámů oken a dveří Z důvodů eliminace tepelných mostů kolem rámů oken a dveří se parapety a ostění otvorů vyzdívají pomocí cihel krajových a krajových polovičních s kapsou pro vložení izolantu, který přeruší tepelný most kolem rámů oken či zárubní dveří. V parapetní vrstvě cihlu ukládáme do lože z tepelněizolační HELUZ TM otočenou na bok tak, aby kapsa pro vložení izolantu směřovala nahoru (obr. 1). Ostění otvoru zdíme takovým způsobem, aby cihly krajové a krajové poloviční byly převázány. V parapetu i ostění otvoru vznikne drážka. Do ní vložíme pruhy extrudovaného polystyrénu, který bude plynule navazovat na tepelnou izolaci překladu (obr. 2 a 3). obr. 1 obr. 2 obr. 3 Prostup tepla tvarovkou HELUZ STI 44 kolem okenního rámu STI 44-K s extrudovaným polystyrénem STI 44 bez extrudovaného polystyrénu Technické změny vyhrazeny Strana 5

6 Přehled sortimentu HELUZ Název cihelného bloku HELUZ broušená varianta integrovaná vnitřní izolace 2in1 * Polystyrénem lze vysypat libovolný sortiment. vysypávání polystyrénem na stavbě * K K-1/2 1/2 R R s kapsou N 30/24N ZDARMA lepidlo ZDARMA celoplošné lepidlo FAMILY 50 STI 49 FAMILY 44 STI 44 PLUS 44 P STI 40 PLUS 40 P FAMILY 38 STI 38 PLUS 38 P PLUS 36,5 P 15 36,5 STI 30 PLUS 30 P STI 25 PLUS 25 UNI P , ,5 8 6,5 ZDARMA HELUZ pěna ZDARMA zakládací malta cena na str Legenda: zdivo pro pasivní a nulové stavby požadovaný součinitel prostupu tepla U obvodové konstrukce do 0,15 W/(m²K) % úspora energie v porovnání s běžným bytovým fondem zdivo pro energeticky úsporné stavby požadovaný součinitel prostupu tepla U obvodové konstrukce od 0,25 do 0,29 W/(m²K) o 30 % menší spotřeba energie než běžný dům zdivo vhodné pro bytové domy zdivo pro nízkoenergetické stavby požadovaný součinitel prostupu tepla U obvodové konstrukce do 0,25 W/(m²K) o 50 % menší spotřeba energie než běžná budova zdivo pro běžné (vyhovující) stavby požadovaný součinitel prostupu tepla U obvodové konstrukce 0,38 W/(m²K) zdivo vhodné pro příčky Cena za jednotku tepelného odporu u obvodového zdiva Strana 6 sortiment průměrná cena Kč/m 2 bez DPH zdiva včetně na jednotku tepelného odporu HELUZ FAMILY 2in1 HELUZ FAMILY HELUZ STI broušená HELUZ STI HELUZ PLUS broušená Technické změny vyhrazeny HELUZ PLUS 199,- 190,- 220,- 230,- 255,- 270,- Výhody cihelného zdiva r tepelná akumulace r tepelná stabilita r zdivo dýchá r zdravý přírodní materiál

7 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení HELUZ FAMILY pro pasivní, nulové a nízkoenergetické domy výrobku tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly třída reakce na oheň spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 134x100 spotřeba charakt. zdiva 16 ks 32 ks 50 ks bez včetně (lepidla) bez včetně lepidla, pěny a zakládací mm W/mK U 1 R 1 U 2 R 2 U 4 R 4 MPa l/m 2 MPa Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 1) Tepelněizolační a statické vlastnosti bloků - hodnoty jsou uváděny při použití celoplošného lepidla. 2) Dodávky cihel s integrovanou vnitřní izolací na objednávku od II. čtvrtletí výrobku STI 49 broušená s pěnou STI 49 broušená STI 49 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U FAMILY 50 2in1 s celoplošným lepidlem, s pěnou 0,058 0,11 8,76 0,11 8,64 0,11 8,96 8 B-s1, d0 5,0 2) 3,7 1) 109, , ,- 247/500/249 FAMILY 50,, s pěnou 1) 0,082 0,15 6,49 0,16 6,14 0,15 6,46 8 5,0 3,7 1) 69, , ,- cihly výpočt. zdiva charakt. zdiva spotřeba spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 134x100 bez včetně (lepidla) 16 ks 32,7 ks 60 ks bez včetně lepidla, pěny a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/490/249 0,103 0,19 5,02 0,20 4,77 0,19 4,99 8 1,0 1,5 67, , ,- 1,9 3,1 4,6 66, ,- 2184,- 1,4 2,4 4,9 64, , ,- STI /490/238 0,110 0,20 4,84 0,21 4,62 0,20 4,84 1,0 2, ,50 888, ,- doplňků K K-1/2 varianta * Při výškovém doplnění zdiva FAMILY o N cihly řady STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. broušená FAMILY 2in1 ** 247/500/249 broušená FAMILY broušená STI 247/490/249 balení na paletu 134x100 mm Kč/ks ks 139,60 80,40 STI 247/490/238 66,00 broušená FAMILY 2in1 ** 125/500/249 broušená FAMILY broušená STI 125/490/249 69,50 42,00 STI 125/490/238 34,10 N * broušená STI 247/490/166 67,10 70 ** Dodávky cihel s integrovanou vnitřní izolací na objednávku postupně od II. čtvrtletí FAMILY 50-K 2in1 FAMILY 50-K-1/2 2in1 49-K 49-K-1/2 FAMILY 50-K FAMILY 50-K-1/2 extrudovaný polystyrén XPS řezaný viz str N Cihly HELUZ s polystyrénem - izolace 1. vrstvy na základové desce, stropní desce nebo celé stavby výrobku FAMILY 50 + polystyrén 3) Tvarovka i zásypový materiál jsou prodávány samostatně. součinitel prostupu tepla U [W/m tepelná 2 K] spotřeba tepelný odpor R [m vodivost 2 K/W] třída polystyrénu (včetně lepidla a zakládací ) l reakce U 3) U na oheň 1 R 1 U 2 R 2 U 3 R litrů na 3 1 ks cihly l/bm l/m 2 l/m základní tvarovka + polystyrén 3 tvarovka W/mK Kč/ks Kč/m 2 0,065 0,12 8,02 0,12 7,91 0,12 8,13 B-s1, d0 18,45 73,8 259,2 590,4 69,90 100, ,- Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 7

8 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku FAMILY 44,, s pěnou 1) STI 44 broušená s pěnou STI 44 broušená STI 44 broušená FAMILY 44 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 36,4 ks paleta 134x ks tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U tepelná součinitel prostupu tepla U [W/m 2 K] spotřeba výrobku vodivost tepelný odpor R [m 2 K/W] třída polystyrénu (včetně lepidla a zakládací ) reakce l U U 1 R 1 U 2 R 2 U 3 R 3 na oheň litrů na 1 ks cihly l/bm l/m 2 l/m základní 3) 3 tvarovka + polystyrén W/mK tvarovka Kč/ks Kč/m 2 FAMILY 44 + polystyrén 0,057 0,12 7,84 0,13 7,73 0,12 7,95 B-sl,d0 16,56 66,3 265,0 602,9 63,30 90, ,- 3) Tvarovka i zásypový materiál jsou prodávány samostatně. cihly výpočt. zdiva Ostatní 44 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 36,4 ks paleta 134x ks charakt. spotřeba bez včetně zdiva bez HELUZ STI 44 včetně lepidla, pěny (lepidla) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 U 4 R 4 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/440/249 0,085 0,18 5,39 0,18 5,24 0,17 5,56 0,103 0,21 4,51 0,22 4,29 0,21 4,50 8 1) 3) 2,2 63, , ,- 1,0 1,5 62,00 992, ,- 1,9 3,1 4,1 61,80 989, ,- 1,4 2,4 4,4 59,50 952, ,- STI /440/238 0,106 0,22 4,35 0,23 4,15 0,22 4,37 1,0 2, ,70 779, ,- PLUS 44 broušená s pěnou PLUS 44 broušená PLUS 44 broušená 247/440/249 0,130 0,26 3,64 0,28 3,45 0,26 3, ,0 1,5 56,50 904, ,- 2,2 3,6 4,1 56,40 902, ,- 1,6 2,8 4,4 54,10 866, ,- PLUS /440/238 0,135 0,27 3,56 0,28 3,38 0,27 3,60 1,0 2, ,00 736, ,- P15 44 broušená s pěnou P15 44 broušená P15 44 broušená 247/440/249 0,165 0,32 2,94 0,35 2, ,5 2,4 59,30 949, ,- 3,0 4,8 4,1 59,10 946, ,- 2,1 3,7 4,4 56,90 910, ,- P ) 247/440/238 0,190 0,38 2,49 0,40 2,33 1, ,70 795, ,- 1) Tepelněizolační a statické vlastnosti bloků HELUZ FAMILY - hodnoty jsou uváděny při použití celoplošného lepidla. 2) HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 3) viz ostatní 44 broušené Cihly HELUZ s polystyrénem - izolace 1. vrstvy na základové desce, stropní desce nebo celé stavby K doplňků K-1/2 Strana 8 varianta cena bez DPH balení na paletu 134x100 mm Kč/ks ks broušená FAMILY, STI, PLUS 247/440/249 73,60 STI, PLUS 247/440/238 58,10 broušená FAMILY, STI, PLUS 125/440/249 38,40 1/2 P15 R R s kapsou STI, PLUS 125/440/238 30,40 broušená FAMILY, STI, PLUS 187/440/249 61,30 STI, PLUS P15 187/440/238 44,50 N ** broušená STI, PLUS 247/440/166 62,00 90 ** Při výškovém doplnění zdiva FAMILY o N cihly řady STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Doplňky pro 8/10 MPa Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Doplňky pro 15 MPa 44-1/2 44-R extrudovaný polystyrén XPS řezaný viz str K 44-K-1/2 44-R 44-N Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat.

9 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. Doplňky pro obvodové stěny se zalomením pod úhlem 135 GRAND PRIX FOR ARCH 2007 HELUZ doporučuje systém lepení výrobku a/b/v HELUZ 44-R /190/238 HELUZ 44-R 135 broušená s HELUZ pěnou HELUZ 44-R 135 broušená cihly cena bez DPH balení na paletu 134x100 mm MPa Kč/ks ks 45,90 436/190/249 55,90 HELUZ 44-R 135 broušená 8 Základní rohová tvarovka 305/200/238 25,60 Základní rohová tvarovka broušená s HELUZ pěnou Základní rohová tvarovka broušená Základní rohová tvarovka broušená Doplnky 135 jsou určeny pro výrobkové řady PLUS a STI. 44-R /200/249 30, R 135 délka a = 436 délka a = 305 šířka b = 190 šířka b = 200 základní rohová tvarovka 1. vrstva základní rohová tvarovka 2. vrstva Zdění z rohových tvarovek Řešení tepelného mostu rohu zdiva Zdění rohu se provádí dle pravidel skladby rohu pro zeď příslušné šířky. Na obrázcích je vidět vzorový příklad zdění vazby rohu pro obvodové stěny tloušťky 440 mm. Rohovou vazbu vyzdíme pomocí cihel rohových a krajových polovičních. Kapsu v cihle krajové poloviční vyplníme tepelněizolační matlou. Vazba 1. vrstvy Vazba 2. vrstvy nutno promaltovat viz. detail A nutno promaltovat viz. detail A detail A detail B nutno promaltovat viz. detail B nutno promaltovat viz. detail B Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 9

10 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x ks 40 ks 72 ks výrobku tepelná vodivost součinitel prostupu tepla U [W/m 2 K] l tepelný odpor R [m 2 K/W] U cihly výpočt. zdiva charakt. zdiva spotřeba bez včetně (lepidla) bez včetně lepidla, pěny a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 STI 40 broušená s pěnou 1,0 1,5 55,60 890, ,- STI 40 broušená STI 40 broušená 247/400/249 0,103 0,23 4,10 0,25 3,90 0,23 4,11 8 1,9 3,1 3,7 55,20 883, ,- 1,4 2,4 4,0 53,00 848, ,- STI /400/238 0,106 0,24 3,95 0,25 3,77 0,24 3,99 1,0 2, ,50 712, ,- PLUS 40 broušená s pěnou 1,1 1,8 51,10 818, ,- PLUS 40 broušená PLUS 40 broušená 247/400/249 0,130 0,29 3,31 0,30 3,14 0,28 3, ,2 3,6 3,7 50,80 813, ,- 1,6 2,8 4,0 48,80 781, ,- PLUS /400/238 0,135 0,29 3,24 0,31 3,08 0,29 3,29 1,0 2, ,90 654, ,- P15 40 broušená s pěnou 1,5 2,4 53,60 858, ,- P15 40 broušená P15 40 broušená 247/400/249 0,165 0,35 2,67 0,38 2, ,0 4,8 3,7 53,20 851, ,- 2,1 3,7 4,0 51,60 826, ,- P ) 247/400/238 0,190 0,41 2,26 0,44 2,12 1, ,90 718, ,- 1) Tepelněizolační vlastnosti bloků HELUZ P15 - hodnoty uváděny při vyzdění na MVC. doplňků varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks Doplňky pro 15 MPa K K-1/2 broušená STI, PLUS 247/400/249 65,90 STI, PLUS 247/400/238 52,40 broušená STI, PLUS 125/400/249 34,50 1/2 P15 STI, PLUS 125/400/238 28, /2 Doplňky pro 8/10 MPa 40-R extrudovaný polystyrén XPS řezaný viz str. 20 R R s kapsou broušená STI, PLUS 147/400/249 54,80 STI, PLUS 147/400/238 31,20 P K 40-K-1/2 40-R 40-N N * STI, PLUS 247/400/155 40,80 90 N ** broušená STI, PLUS 247/400/166 55,60 90 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. * Tento sortiment pouze do vyprodání zásob. ** Při výškovém doplnění zdiva FAMILY o N cihly řady STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Strana 10 Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny

11 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku FAMILY 38,, s pěnou 1) STI 38 broušená s pěnou STI 38 broušená STI 38 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U FAMILY 38 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 42,1 ks paleta 118x ks cihly výpočt. zdiva charakt. zdiva Ostatní 38 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 42,1 ks paleta 118x ks spotřeba bez včetně (lepidla) bez včetně lepidla, pěny a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 U 4 R 4 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/380/249 0,089 0,21 4,51 0,22 4,28 0,21 4,60 0,103 0,25 3,89 0,26 3,70 0,24 3,92 8 1) 3) 2,2 56,70 907, ,- 1,0 1,5 55,60 890, ,- 1,9 3,1 3,6 55,20 883, ,- 1,4 2,4 4,0 53,00 848, ,- STI /380/238 0,106 0,25 3,76 0,27 3,58 0,25 3,80 1,0 2, ,90 670, ,- PLUS 38 broušená s pěnou PLUS 38 broušená PLUS 38 broušená 247/380/249 0,130 0,30 3,15 0,32 2,98 0,30 3, ,1 1,8 51,10 818, ,- 2,2 3,6 3,6 50,80 813, ,- 1,6 2,8 4,0 48,80 781, ,- PLUS /380/238 0,135 0,31 3,08 0,32 2,92 0,30 3,14 1,0 2, ,90 622, ,- P15 38 broušená s pěnou P15 38 broušená P15 38 broušená 247/380/249 0,165 0,37 2,54 0,40 2, ,5 2,4 53,60 858, ,- 3,0 4,8 3,6 53,20 851, ,- 2,1 3,7 4,0 51,60 826, ,- P ) 247/380/238 0,190 0,37 2,15 0,40 2, ,10 690, ,- 1) Tepelněizolační a statické vlastnosti bloků HELUZ FAMILY - hodnoty jsou uváděny při použití celoplošného lepidla. 2) HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 3) viz ostatní 38 broušené doplňků varianta cena bez DPH balení na paletu 118x100 Doplňkové cihly K mm Kč/ks ks broušená FAMILY, STI 247/380/249 65,90 STI 247/380/238 52,40 72 FAMILY 38-K FAMILY 38-K-1/2 K-1/2 broušená FAMILY, STI, PLUS 125/380/249 34,50 STI, PLUS 125/380/238 28,50 N * STI, PLUS 247/380/155 39, K 38-K-1/2 extrudovaný polystyrén XPS řezaný viz str. 20 N ** broušená STI, PLUS 247/380/166 55,60 90 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. * Tento sortiment pouze do vyprodání zásob. ** Při výškovém doplnění zdiva FAMILY o N cihly řady STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. 38-N Cihly HELUZ s polystyrénem - izolace 1. vrstvy na základové desce, stropní desce nebo celé stavby cihel HELUZ FAMILY 38 + polystyrén 3) Tvarovka i zásypový materiál jsou prodávány samostatně. součinitel prostupu tepla U [W/m tepelná 2 K] spotřeba tepelný odpor R [m vodivost 2 K/W] třída polystyrénu (včetně lepidla a zakládací ) l reakce 3) U U na oheň 1 R 1 U 2 R 2 U 3 R litrů na 3 1 ks cihly l/bm l/m 2 l/m základní 3 tvarovka +polystyrén tvarovka W/mK Kč/ks Kč/m 2 0,065 0,16 6,09 0,16 6,01 0,16 6,23 B-sl, d0 14,02 56,1 224,4 590,4 56,70 79, ,- Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 11

12 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x ks 43,8 ks 72 ks výrobku tepelná vodivost součinitel prostupu tepla U [W/m 2 K] l tepelný odpor R [m 2 K/W] U cihly výpočt. zdiva charakt. zdiva mrazuvzdornost spotřeba bez včetně (lepidla) bez včetně lepidla, pěny a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 PLUS 36,5 broušená s pěnou 1,1 1,8 46,90 750, ,- PLUS 36,5 broušená PLUS 36,5 broušená 247/365/249 0,130 0,31 3,02 0,33 2,86 0,31 3, ,2 3,6 3,4 46,50 744, ,- 1,6 2,8 3,7 44,50 712, ,- PLUS 36,5 247/365/238 0,135 0,32 2,95 0,34 2,81 0,31 3,02 1,0 2, ,20 595, ,- P15 36,5 broušená 2) s pěnou 1,5 2,4 53,60 858, ,- P15 36,5 broušená 2) P15 36,5 broušená 2) 247/365/249 0,165 0,38 2,44 0,41 2, cyklů 3,0 4,8 3,4 53,20 851, ,- 2,1 3,7 3,7 51,60 826, ,- P15 36,5 1) 247/365/238 0,190 0,45 2,07 0,48 1,93 1, ,10 658, ,- 1) Tepelněizolační vlastnosti bloků HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 2) Tyto cihly lze použít jako mrazuvzdorné zdivo s rastrem, tj. zdivo bez omítky. doplňků varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks Doplňky pro 10 MPa K broušená STI *, PLUS 247/365/249 65,90 STI *, PLUS 247/365/238 46,70 72 K-1/2 broušená STI *, PLUS 125/365/249 34,50 STI *, PLUS 125/365/238 23, ,5-K 36,5-K-1/2 36,5-N extrudovaný polystyrén XPS řezaný viz str. 20 N ** broušená STI *, PLUS 247/365/166 55,60 90 ** Při výškovém doplnění zdiva FAMILY o N cihly řady STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. * Tento sortiment pouze do vyprodání zásob. Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. * DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč * ZDARMA! Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. Dotovaná pomoc při založení stavby z broušeného zdiva a zdarma dodávaný materiál na založení - zakládací malta na spáru v tloušťce 20 mm (tj. ke každé 11. cihle). Doporučená tloušťka vrstvy je mm. Plná cena služby pomoci při založení má hodnotu Kč na základové desce a v případě stavby podkroví pak dalších Kč na stropní desce. Zakládací malta na založení rodinného domu má obvykle hodnotu Kč na základové desce a Kč na stropní desce. Celkem Kč u běžného rodinného domu s podkrovím. Dotovaná cena služby pomoci při založení stavby je Kč včetně platné DPH na základovou desku a Kč na stropní desku. Cena zakládací na spáru tl. 20 mm na obě desky 0 Kč. Náklad na dotovanou službu pomoci při založení včetně materiálu u běžného rodinného domu s podkrovím je Kč celkem. Celková úspora je tedy = Kč na rodinný dům. Strana 12 Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny

13 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku STI 30 broušená s pěnou STI 30 broušená STI 30 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly výpočt. zdiva charakt. zdiva spotřeba bez včetně (lepidla) spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x100 bez 16 ks 53,3 ks 96 ks včetně lepidla, pěny a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/300/249 0,100 0,31 3,07 0,32 2,92 0,30 3,14 8 1,0 1,5 47,00 752, ,- 1,9 3,1 2,8 45,10 722, ,- 1,4 2,4 3,0 43,10 690, ,- STI /300/238 0,104 0,32 2,97 0,32 2,91 0,30 3,13 1,0 2, ,20 547, ,- PLUS 30 broušená s pěnou PLUS 30 broušená PLUS 30 broušená 247/300/249 0,130 0,38 2,48 0,40 2,35 0,36 2, ,1 1,8 41,90 670, ,- 2,2 3,6 2,8 40,00 640, ,- 1,6 2,8 3,0 38,30 613, ,- PLUS /300/238 0,135 0,38 2,43 0,40 2,31 0,37 2,52 1, ,90 526, ,- P15 30 broušená s pěnou P15 30 broušená P15 30 broušená 247/300/249 0,175 0,50 1,73 0,57 1, ,5 2,4 42,40 678, ,- 3,0 4,8 2,8 41,20 659, ,- 2,1 3,7 3,0 39,30 629, ,- P ) 247/300/238 0,245 0,59 1,44 0,67 1,23 1, ,00 544, ,- 1) Tepelněizolační vlastnost 247/300/238 i bloků HELUZ P15 - hodnoty uváděny při vyzdění na MVC. Rovnoměrné zatížení 1/2 R doplňků varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks broušená STI, PLUS 125/300/249 23,70 STI, PLUS 125/300/238 19,60 broušená STI, PLUS 182/300/249 38,40 STI, PLUS 182/300/238 28,90 30/24-N P15 ** broušená 240/300/166 47, ** Při výškovém doplnění zdiva FAMILY o N cihly řady STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem Svislé spáry nutno promaltovat Doplňky pro variantu PLUS a STI. 30-1/2 30-R 30/24-N Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Cihly 30/24-N vhodné pro nadezdívání plochých keramických překladů pro tl. zdiva 30 a 24 cm Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 13

14 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku STI 25 broušená s HELUZ pěnou STI 25 broušená STI 25 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly výpočt. zdiva charakt. zdiva spotřeba balení na cihel včetně bez včetně lepidla, paletu bez pěny a zakládací 134x100 (lepidla) 118x100 mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa m 2 m 3 l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 ks 247/250/249 0,103 0,37 2,56 0,38 2,44 0,35 2,65 8 1,0 1,5 39,10 626, ,- 1,9 3,1 2,3 36,50 584, , ,0 1,4 2,4 2,5 35,20 563, ,- 120 STI /250/238 0,106 0,38 2,47 0,40 2,36 0,37 2,57 1,0 1, ,70 443, ,- PLUS 25 broušená s HELUZ pěnou PLUS 25 broušená *) 1,3 2,1 375/250/249 0,160 0,50 1,82 0,58 1,57 12,5 2,6 4,1 10,7 42,7 2,3 49,20 526, ,- 51,70 553, ,- PLUS 25 broušená 2,0 3,2 2,5 47,30 506, ,- PLUS /250/238 0,162 0,51 1,80 0,58 1,55 12,5 1,4 10,7 42, ,90 438, ,- UNI 25 broušená s HELUZ pěnou UNI 25 broušená 250/250/249 0,130 0,43 2,17 0,46 1,99 12,5 16,0 64,0 2,3 32,90 526, ,- 34,60 553, ,- UNI 25 broušená 2,5 31,60 506, ,- 72 *) Plus 25 broušená : R w (C,C tr ) = 46 (0; -2) db R w - Vážená laboratorní vzduchová neprůzvučnost stěny s oboustr. omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 C - odpovídá spektru hluku při činnostech v bytě nebo dopravnímu hluku na dálnicích C tr - odpovídá spektru dopravního hluku ve městech a obcích 24 broušená s HELUZ pěnou 24 broušená 24 broušená 372/240/249 0,84 0,93 0,86 0, ,1 1,8 50,80 544, ,- 2,3 3,6 2,3 47,90 513, ,- 1,7 2,8 2,4 46,00 492, , /240/238 0,91 0,84 0,93 0,81 1, ,60 50,80 424, ,- 544, ,- 10,7 44,4 P15 24 broušená s HELUZ pěnou 1,5 2,4 51,20 548, ,- P15 24 broušená 372/240/249 0,93 0,81 0,95 0, ,0 4,8 2,3 48,90 523, ,- P15 24 broušená 2,3 3,7 2,4 46,90 502, ,- P /240/238 0,96 0,78 1,02 0, , ,90 438, , broušená s HELUZ pěnou 20 broušená 20 broušená 497/200/249 0,97 0,77 0,99 0, /200/238 1,04 0,70 1,06 0,68 1,2 19 1,0 66,80 534, ,- 1,8 1,9 61,90 495, ,- 8,0 40,0 1,4 2,0 59,70 478, ,- 44,40 56, , ,- 454, ,- 70 Strana 14 Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny

15 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku součinitel prostupu tepla U [W/m 2 K] tepelný odpor R [m 2 K/W] cihly cihel spotřeba bez včetně bez včetně lepidla, pěny a zakládací balení na paletu 134x x100 mm U 1 R 1 U 2 R 2 MPa m 2 m 3 l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 ks 17,5 broušená s HELUZ pěnou 56,80 454, ,- 17,5 broušená 497/175/249 1,07 0,68 1,08 0, ,6 52,60 421, ,- 10 8,0 45,7 17,5 broušená 1,8 49,40 395, ,- 17,5 497/175/238 1,15 0,61 1,16 0, ,50 348, , broušená 10 m 2 s HELUZ pěnou 43,90 351, ,- 497/140/249 1,25 * 0,54 * 1,26 * 0,53 * broušená 10 8,0 57,1 1,4 42,10 337, , /140/238 1,33 0,49 1,34 0, ,90 263, , ,5 broušená 10 m 2 s HELUZ pěnou 38,70 310, ,- 497/115/249 1,42 * 0,44 * 1,42 * 0,45 * ,5 broušená 10 8,0 69,6 1,2 36,00 288, ,- 11,5 497/115/238 1,51 0,40 1,50 0, ,00 256, , broušená 10 m 2 s HELUZ pěnou 29,00 310, ,- 372/80/249 1,76 * 0,31 * 1,72 * 0,32 * broušená 10 10,7 133,3 0,8 25,20 270, , /80/238 1,85 0,28 1,81 0, ,60 199, , ,5 broušená 10 m 2 s HELUZ pěnou 29,00 314, ,- 372/65/249 2,01 * 0,24 * 1,95 * 0,25 * 216 6,5 broušená 10 10,7 164,1 0,8 25,20 281, ,- 6,5 372/65/238 2,05 0,23 1,98 0, ,40 197, ,- 216 * Údaje Mrazuvzdorné maloformátové cihly HELUZ výrobku součinitel prostupu tepla U [W/m 2 K] tepelný odpor R [m 2 K/W] cihly mrazuvzdornost spotřeba mm U 1 R 1 U 2 R 2 MPa m 2 m 3 l/m 2 Kč/ks Kč/m 2 Kč/m 3 ks CDm (2 DF) 240/115/113 1,63 0,35 1,61 0, ,0 278, ,30 362, , cyklů CV /140/140 1,45 0,43 1,44 0, ,2 158, ,60 280, ,- 224 cihel balení na paletu 118x100 CV 14 pro zdění nosných sloupků Rychlost výstavby 70 % 70 % 100 % Nejrychlejší výstavby lze docílit pomocí doplňků viz graf vlevo. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 15

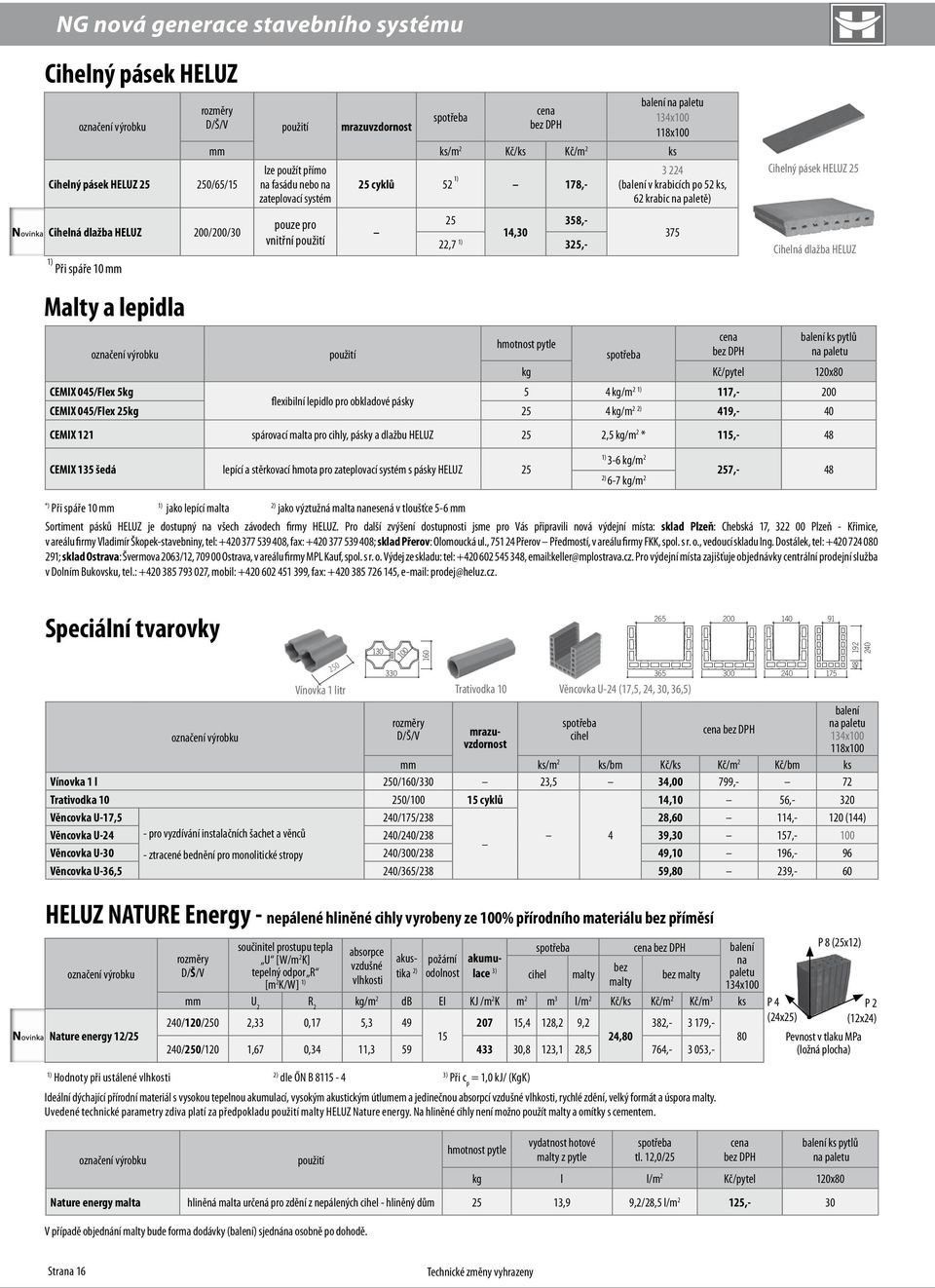

16 Cihelný pásek HELUZ výrobku Cihelný pásek HELUZ /65/15 Cihelná dlažba HELUZ 200/200/30 1) Při spáře 10 mm použití mrazuvzdornost spotřeba cena bez DPH balení na paletu 134x x100 mm ks/m 2 Kč/ks Kč/m 2 ks lze použít přímo na fasádu nebo na zateplovací systém pouze pro vnitřní použití 25 cyklů 52 1) 178, (balení v krabicích po 52 ks, 62 krabic na paletě) 375 Cihelný pásek HELUZ 25 Cihelná dlažba HELUZ Malty a lepidla cena balení ks pytlů hmotnost pytle výrobku použití spotřeba bez DPH na paletu kg Kč/pytel 120x80 CEMIX 045/Flex 5kg 5 4 kg/m 2 1) 117,- 200 flexibilní lepidlo pro obkladové pásky CEMIX 045/Flex 25kg 25 4 kg/m 2 2) 419,- 40 CEMIX 121 spárovací malta pro cihly, pásky a dlažbu HELUZ 25 2,5 kg/m 2 * 115,- 48 CEMIX 135 šedá lepící a stěrkovací hmota pro zateplovací systém s pásky HELUZ 25 1) 3-6 kg/m 2 257,- 48 2) 6-7 kg/m 2 *) 1) 2) Při spáře 10 mm jako lepící malta jako výztužná malta nanesená v tloušťce 5-6 mm Sortiment pásků HELUZ je dostupný na všech závodech firmy HELUZ. Pro další zvýšení dostupnosti jsme pro Vás připravili nová výdejní místa: sklad Plzeň: Chebská 17, Plzeň - Křimice, v areálu firmy Vladimír Škopek-stavebniny, tel: , fax: ; sklad Přerov: Olomoucká ul., Přerov Předmostí, v areálu firmy FKK, spol. s r. o., vedoucí skladu Ing. Dostálek, tel: ; sklad Ostrava: Švermova 2063/12, Ostrava, v areálu firmy MPL Kauf, spol. s r. o. Výdej ze skladu: tel: , keller@mplostrava.cz. Pro výdejní místa zajišťuje objednávky centrální prodejní služba v Dolním Bukovsku, tel.: , mobil: , fax: , prodej@heluz.cz. Speciální tvarovky výrobku 250 Vínovka 1 litr Trativodka 10 Věncovka U-24 (17,5, 24, 30, 36,5) spotřeba cihel balení na paletu 134x x100 mm ks/m 2 ks/bm Kč/ks Kč/m 2 Kč/bm ks Vínovka 1 l 250/160/330 23,5 34,00 799,- 72 Trativodka / cyklů 14,10 56,- 320 Věncovka U-17,5 240/175/238 28,60 114,- 120 (144) Věncovka U-24 - pro vyzdívání instalačních šachet a věnců 240/240/ ,30 157,- 100 Věncovka U-30 - ztracené bednění pro monolitické stropy 240/300/238 49,10 196,- 96 Věncovka U-36,5 240/365/238 59,80 239, HELUZ NATURE Energy - nepálené hliněné cihly vyrobeny ze 100% přírodního materiálu bez příměsí výrobku Nature energy 12/25 součinitel prostupu tepla U [W/m 2 K] tepelný odpor R [m 2 K/W] 1) absorpce vzdušné vlhkosti ,- 14,30 22,7 1) 325,- mrazuvzdornost akustika 2) požární odolnost akumulace 3) spotřeba balení na bez cihel bez paletu 134x100 mm U 2 R 2 kg/m 2 db EI KJ /m 2 K m 2 m 3 l/m 2 Kč/ks Kč/m 2 Kč/m 3 ks 240/120/250 2,33 0,17 5, ,4 128,2 9,2 382, , , /250/120 1,67 0,34 11, ,8 123,1 28,5 764, ,- 1) 2) 3) Hodnoty při ustálené vlhkosti dle ŐN B Při c p = 1,0 kj/ (KgK) Ideální dýchající přírodní materiál s vysokou tepelnou akumulací, vysokým akustickým útlumem a jedinečnou absorpcí vzdušné vlhkosti, rychlé zdění, velký formát a úspora. Uvedené technické parametry zdiva platí za předpokladu použití HELUZ Nature energy. Na hliněné cihly není možno použít a omítky s cementem. výrobku použití V případě objednání bude forma dodávky (balení) sjednána osobně po dohodě. hmotnost pytle vydatnost hotové z pytle spotřeba tl. 12,0/25 cena bez DPH Pevnost v tlaku MPa (ložná plocha) balení ks pytlů na paletu kg l l/m 2 Kč/pytel 120x80 Nature energy malta hliněná malta určená pro zdění z nepálených cihel - hliněný dům 25 13,9 9,2/28,5 l/m 2 125,- 30 P 4 (24x25) P 8 (25x12) P 2 (12x24) Strana 16 Technické změny vyhrazeny

17 Akustické cihly HELUZ AKU 30 zalévaná AKU 25 zalévaná broušená AKU 20 zalévaná AKU 30 těžká 2 x 20 + izolant informativní hodnoty spotřeba balení na paletu R w (C,C tr ) 5) U R bez vylití po vylití cihel bez (lepidla) včetně (lepidla) 118x100 a zakládací 134x100 mm db W/m 2 K m 2 K/W MPa MPa m 2 m 3 Kč/ks Kč/m 2 Kč/m 3 Kč/ks Kč/m 2 Kč/m 3 ks AKU 30 zalévaná * 497/300/ (-2;-6) 1,30 0, ) /20 3) /30 4) 8,0 26,7 55,20 442, ,- 40 AKU 25 zalévaná broušená 500/250/249 57(-2;-5) 1,40 0, ) /20 3) /25 4) 8,0 32,0 65,70 591, ,- 60 AKU 20 zalévaná broušená 497/200/249 připravujeme 1,57 0, ) /20 3) 8,0 40,0 62,50 501, ,- 70 AKU 30 těžká 247/300/ (-3;-7) 0,87 0, , , ,- 16,0 53, , , ,- 80 AKU 30/33,3 333/300/ (-2;-6) 0,87 0, ,80 970, ,- 12,0 40, ,70 992, ,- 48 AKU 25 těžká 372/250/ (-1;-4) 0,97 0, ,70 821, ,- 10,7 42, ,80 854, ,- 60 AKU /200/ (-1;-4) 1,14 0,61 10/15 10,7 53,3 54,90 587, ,- 60 AKU 11,5 375/115/ (-1;-4) 1,98 0,24 10/15 10,7 92,8 29,00 310, , x 20 + izolant 497/200/ (-1;-6) 0,26 3, ,0 32,0 88,80* 710,-* 1 776,- 70 1) Pevnost tvarovky při vylití betonem C 8/10 2) Pevnost tvarovky při vylití betonem C 12/15 3) Pevnost tvarovky při vylití betonem C 20/25 4) Pevnost tvarovky při vylití betonem C 25/30 * Cena za obě tvarovky bez izolantu, cena za 1 ks HELUZ 20 viz. str. 20 AKU 30/33,3 AKU 25 těžká AKU 20 AKU 11,5 5) Vážená laboratorní vzduchová neprůzvučnost stěny s oboustr. omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 6) Informativní hodnoty součinitele prostupu tepla U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu ().C;C tr - faktory přizpůsobení spektru, o které podle typu spektra zdroje hluku v reálných podmínkách lze snížit hodnotu R w C - odpovídá spektru hluku při činnostech v bytě nebo dopravnímu hluku na dálnicích C tr - odpovídá spektru dopravního hluku ve městech a obcích MOŽNOSTI POUŽITÍ CIHEL AKU PŘI POŽADAVCÍCH NA ZVUKOVOU IZOLACI STĚN MEZI MÍSTNOSTMI V BUDOVÁCH DLE ČSN : ,5 R w 2x20 + CHRÁNĚNÝ PROSTOR HLUČNÝ PROSTOR (db) 1) 2) izolant 3) Bytové domy, rodinné domy nejméně jedna obytná místnost bytu Všechny ostatní obytné místnosti téhož bytu 42 Bytové domy obytné místnosti bytu Všechny místnosti druhých bytů, včetně příslušenství 53 Společné prostory domu (schodiště, chodby, terasy, kočárkárny, sušárny, sklípky apod.) 52 Průjezdy, podjezdy, garáže, průchody, podchody 57 Místnosti s technickým zařízením domu výměníkové stanice, kotelny, strojovny výtahů, strojovny VZT, prádelny apod.) s hlukem: L A, max 80 db 80 db < L A, max 85 db Provozovny s hlukem L A, max 85 db: s provozem nejvýše do h.s provozem i po h. R w - vážená stavební vzduchová neprůzvučnost - požadavek normy ČSN :2010 * Doplňující informace viz norma ČSN :2010 1) stěna z cihel HELUZ AKU zalitá a vyzděná cementovou maltou nebo betonem o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 2) stěna z cihel HELUZ AKU těžká, vyzděná na vápenocementovou maltu o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 3) složená stěna z cihel HELUZ 20 s vložkou z minerální vaty Rockwool Steprock ND (T) tl. 2 x 5 cm s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 57 * 62 * Terasové nebo řadové rodinné domy a dvojdomky obytné místnosti bytu Všechny místnosti v sousedním domě 57 Všechny místnosti druhých jednotek 47 Hotely a zařízení pro přechodné ubytování Společně užívané prostory (chodby, schodiště) 45 ložnicový prostor ubytovací jednotky Restaurace a jiné provozovny s provozem do h. 57 Restaurace a jiné provozovny s provozem i po h. L A, max 85 db 62 Nemocnice, zdravotnická zařízení lůžkové pokoje, ordinace, pokoje lékařů, operační sály apod. Školy a vzdělávací instituce učebny, výukové prostory Administrativní a správní budovy, firmy kanceláře a pracovny Lůžkové pokoje, ordinace, ošetřovny, operační sály, komunikační a pomocné prostory (chodby, schodiště, haly) 47 * Hlučné prostory (kuchyně, technická zařízení budovy) L A, max 85 db 62 Učebny, výukové prostory 47 Společné prostory, chodby, schodiště 47 Hlučné prostory (dílny, jídelny) L A, max 85 db 52 Velmi hlučné prostory (hudební učebny, dílny, tělocvičny) L A, max 90 db 57 * Kanceláře a pracovny s běžnou administrativní činností, chodby, pomocné prostory 37 Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků 10) 45 Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti vyžadující vysokou ochranu před hlukem 10) 50 Celková tloušťka akustické stěny s omítkou (cm) ,5 53 výrobku zdicí beton (malta) zálivkový beton (malta) l/m 2 l/m 2 beton C 8/10 orientační cena zálivkového a zdicího betonu na 1m 2 zdiva * na 1m 3 zdiva * beton C 12/15 beton C 20/25 beton C 8/10 beton C 12/15 beton C 20/25 orientační pracnost 1 m 2 zdiva normohodiny (inf.)* AKU 30 zalévaná 14,4 187,4 332,- 354,- 395, , , ,- 0,80 AKU 25 zalévaná broušená 11,5 133,5 236,- 252,- 281,- 985, , ,- 0,67 AKU 20 zalévaná broušená 9,6 100,6 178,- 190,- 212,- 891,- 950, ,- 0,58 AKU 30 těžká 36,0 0,91 AKU 25 těžká 24,0 0,84 AKU 20 19,0 0,76 AKU 11,5 11,5 0,58 Nh/m 2 * Při ceně betonu C 8/10 = 1 771,- Kč/m 3, C 12/15 = 1 889,- Kč/m 3, C 20/25 = 2 108,- Kč/m 3. Ceny jsou stanoveny dle aktuálních ceníků betonu platných v době vydání tohoto ceníku (cena bez dopravy a DPH). Orientační čas potřebný k vyzdění 1m 2 zdiva a jeho vyplnění betonem je 2540 min. v závislosti na tloušťce zdiva. Technické změny vyhrazeny Strana 17

18 Materiály, pomůcky a služby pro broušené zdivo Lepidla a malta HELUZ pro broušené cihly v tlaku součinitel tepelné vodivosti l hmotnost pytle vydatnost 1 pytle MPa W/mK kg l Kč/pytel Kč/l hotová malta HELUZ lepidlo (malta pro zdění na tenkou spáru) 0,83 19,5 177,- 9,08 48 HELUZ celoplošné lepidlo (malta pro zdění na celoplošnou tenkou spáru) 10 0, ,- 8,42 35 HELUZ zakládací malta 0,79 13,9 134,- 9,64 48 HELUZ pěna pro broušené cihly obsah dózy vydatnost 1 dózy na cihelné zdivo balení ks pytlů na paletě 120x80 (118x100) popis výrobku ml m 2 cena v Kč bez DPH HELUZ pěna bezcementové lepidlo 5 (š. zdiva mm) 750 pro broušené cihly 10 (š. zdiva mm) 390,- Čistič pěny 390,- Aplikační pistole profesionální pistole pro aplikaci HELUZ pěny 1 100,- Aplikační pistole pro aplikaci HELUZ pěny 598,- prodej 1 ks HELUZ pracovní pomůcky pro broušené cihly cena v Kč bez DPH prodej půjčovné vratná záloha 1 ks 1 den Vyrovnávací souprava ,- 450, ,- Vyrovnávací souprava HELUZ LIGHT 612,- HELUZ nanášecí válec lepidla (50; 49; 44; 40; 30; 25; 24; 20; 10 cm) HELUZ nanášecí válec celoplošného lepidla 7 979,- 170, ,- (50; 49; 44; 40; 36,5; 30; 25; 24; 20; 17,5 cm) HELUZ LIGHT nanášecí válec lepidla (50; 49; 44; 40; 30; 25; 24; 20 cm) 4 467,- HELUZ LIGHT nanášecí válec celoplošného lepidla (50; 49; 44; 40; 36,5; 30; 25; 24; 20; 17,5 cm) 5 098,- nanášecí válec pro celoplošné lepidlo vyrovnávací souprava HELUZ pěna a aplikační pistole stativ hradítko Univerzální hradítko pro válce na celoplošné lepidlo (pro libovolnou tloušťku zdiva) 578,- Nivelační souprava (rotační laser) , ,- Stativ 5 392,- 800, , ,- nádoba na míchání vyrovnávací souprava HELUZ LIGHT kotva z nerezové oceli Lať 1 426, ,- Míchadlo (dvourychlostní + metla) W upínací zařízení HEXAFIX 8 840,- 250, ,- Nádoba na míchání 65 l 142,- Nádoba na míchání 90 l 178,- Kotva z nerezové oceli 8,80 míchadlo nanášecí válec pro lepidlo nivelační souprava a lať Půjčovna Půjčíme Vám pomůcky pro zdění z broušených cihel a technologické pomůcky (zakládací soupravy a nanášecí válce). Objednávky zapůjčení pracovních pomůcek jsou prováděny telefonicky tel.: , fax: příp. elektronicky formulářem na a em: pomucky@heluz.cz. V ceně broušených cihel je započteno lepidlo nebo pěna, zakládací malta v tloušťce 20 mm (tj. ke každé 11. cihle) a pomoc při založení stavby v hodnotě Kč, která je poskytována na požádání za dotovanou cenu Kč včetně platné DPH. Pomoc při zakládání dalšího podlaží z broušených cihel bude provedena za dotovanou cenu Kč včetně platné DPH. Tato služba je omezana dobou pěti hodin, každá započatá následující hodina je zpoplatněna částkou 500 Kč/hod. včetně DPH. Způsob objednání technické pomoci při zakládání viz. str. 31. HELUZ lepidlo je naneseno pouze na žebrech cihel a nepřekrývá dutiny v cihlách. HELUZ celoplošné lepidlo je naneseno v tloušťce 3 mm a překrývá celoplošně dutiny v cihlách. V případě samostatné dodávky je nutno dopravu uhradit. V ceně pracovních pomůcek je zahrnut návoz při dodávce společně se stavebním materiálem na uceleném kamionu. V případě, že není pro danou tloušťku zdiva k dispozici nanášecí válec lepidla, jsou cihly namáčeny přímo do lepidla v namáčecí nádobě. Strana 18 Technické změny vyhrazeny

19 Materiály a pomůcky Polystyrén HELUZ Výrazné zvýšení tepelné izolace ve svislém směru! typ zrnitost součinitel tepelné vodivosti l balení v balíku mm W/mK Kč/balení Kč/l l HELUZ R drcený polystyrén (do první vrstvy) 3-6 0, ,- 1, HELUZ polystyrén PLUS (nižší pracnost, vhodnější při vysypání více vrstev) 3 0, ,- 1, Vysypávání cihel drceným polystyrénem je rychlá a levná metoda, jak snížit tepelné ztráty ze zdiva do betonového základu. Vysypávání je možné provádět pomocí přípravku pro zasypávání polystyrénu, do kterého se sype polystyrén a přípravek se posouvá po zdivu. Před nanesením je potřeba přebytečný polystyrén očistit tak, aby byla odkryta žebírka cihel a malta se spojila s cihlou. Obecně je při zdění ze svisle děrovaných cihel nutné chránit cihly i zdivo před povětrnostními vlivy, především proti srážkové vodě. U cihel vysypaných polystyrénem platí toto dvojnásob. Je nutné nejen zakrývat zdivo, ale i zabránit tomu, aby byla voda nasávána do cihel ze základové desky. Proto doporučujeme, aby byla hydroizolace první vrstvy provedena tak, jak je patrné z obrázku. Je-li tento detail proveden dostatečně kvalitně, zabrání se nasávání vody do první vrstvy cihel a předejde se jejich dlouhému vysychání (viz. obr. 1 a 2). Případnou vodu, která neodteče ze základové desky nebo stropu je nutné ze stavby vymést. Při založení stavby z broušených cihel je z tloušťky zakládací patrné, kde je nejnižší místo desky nebo stropu. V tomto místě je vhodné zakládací maltu přerušit, vznikne kanálek, kterým může voda ze stavby odtékat. pojení hydroizolace Posuvný přípravek HELUZ pro zasypání polystyrénem Přípravek pro zasypávání polystyrénem a jeho použití pro tloušťku zdiva cena v Kč bez DPH popis mm prodej 1 ks Přípravek pro zasypávání polystyrénem vhodné pro použití při větru 365; 380; 400; 440; 490; ,- Vysypávání cihel polystyrénem (obr. 1 a 2) Detail napojení hydroizolace zdivo HELUZ Detail mezi nevytápěným a vytápěným podlažím cihla HELUZ vysypaná drceným polystyrénem přerušuje tepelný tok ve svislém zdivo HELUZ směru cihla HELUZ vysypaná drceným polystyrénem přerušuje tepelný tok ve svislém směru tepelný tok betonový potěr izolace hydroizolace betonový základ Řešení soklu obvodového zdiva Řešení soklu obvodového zdiva předsazením cihelného bloku HELUZ (max. 1/7 šířky bez statického posouzení) v kombinaci se zateplením. Bližší informace a možné kombinace předsazení naleznete na zdivo HELUZ 2 - extrudovaný polystyrén 3 - omítka/obklad 4 - štěrkopískový obsyp 5 - drenáž 6 - štěrkopískový podsyp 7 - tvarovka ztraceného bednění 8 - základový pás z prostého betonu min. B15 nebo z bet. tvarovek ztraceného bednění 9 - rostlý terén Technické změny vyhrazeny Strana
