1 TECHNICKÁ PRAVIDLA roèn?k 2015/2016 OFFICIAL LAND ROVER 4X4 IN SCHOOLS DOCUMENT

2 Land Rover 4x4 in Schools - Technické podmínky Obsah T1.0 Definice T2.0 Základní pravidla T3.0 Pøedpisy pro vozidla T4.0 Rozmìry vozidla T5.0 Kola a pohon T6.0 Hmotnost vozidla T7.0 Pláš karoserie vozidla T8.0 Øízení vozidla T9.0 Elektronika vozidla T10.0 Zaøízení pro radiové ovládání vozidla T11.0 Tažné zaøízení T12.0 Kódování (nepovinné) Strana 2 (celkem 10)

3 Land Rover 4x4 in Schools - Technické podmínky /2016 Pravidla a podmínky : mìøicí jednotky Není-li uvedeno jinak, jsou veškeré jednotky pro rozmìry a hmotnost v tomto dokumentu stanoveny v milimetrech (mm) a kilogramech (kg). Pøepoèty na jiné jednotky provádí soutìžní tým. T1.0 Definice Vozidlo dále též jako vùz bude navržené a vyrobené podle tìchto pravidel za úèelem úèasti v národních kolech soutìže konaných v Èeské republice. Vozidlo mùže být pohánìné pouze jednou baterií s maximálním napìtím 7,4V. Vozidla pro soutìž Land Rover 4x4 in Schools musejí být navržena tak, aby zdolala terénní závodní tra ve stanoveném èasovém rámci. Vozidlo úèastnící se soutìže Land Rover 4x4 in Schools musí sestávat z následujících prvkù: - karoserie 4 ks kol baterie pøijímaè o frekvenci 2,4GHz podvozek automatická svìtla èidlo (èidla) náklonu tažné zaøízení obtisky (polepky) pláš karoserie obtisky 7,4 V baterie 2,4 Ghz pøijímaè automatická svìtla a èidla náklonu tažné zaøízení pøední a zadní kola, pohon na všechny ètyøi kola podvozek Strana 3 (celkem 10)

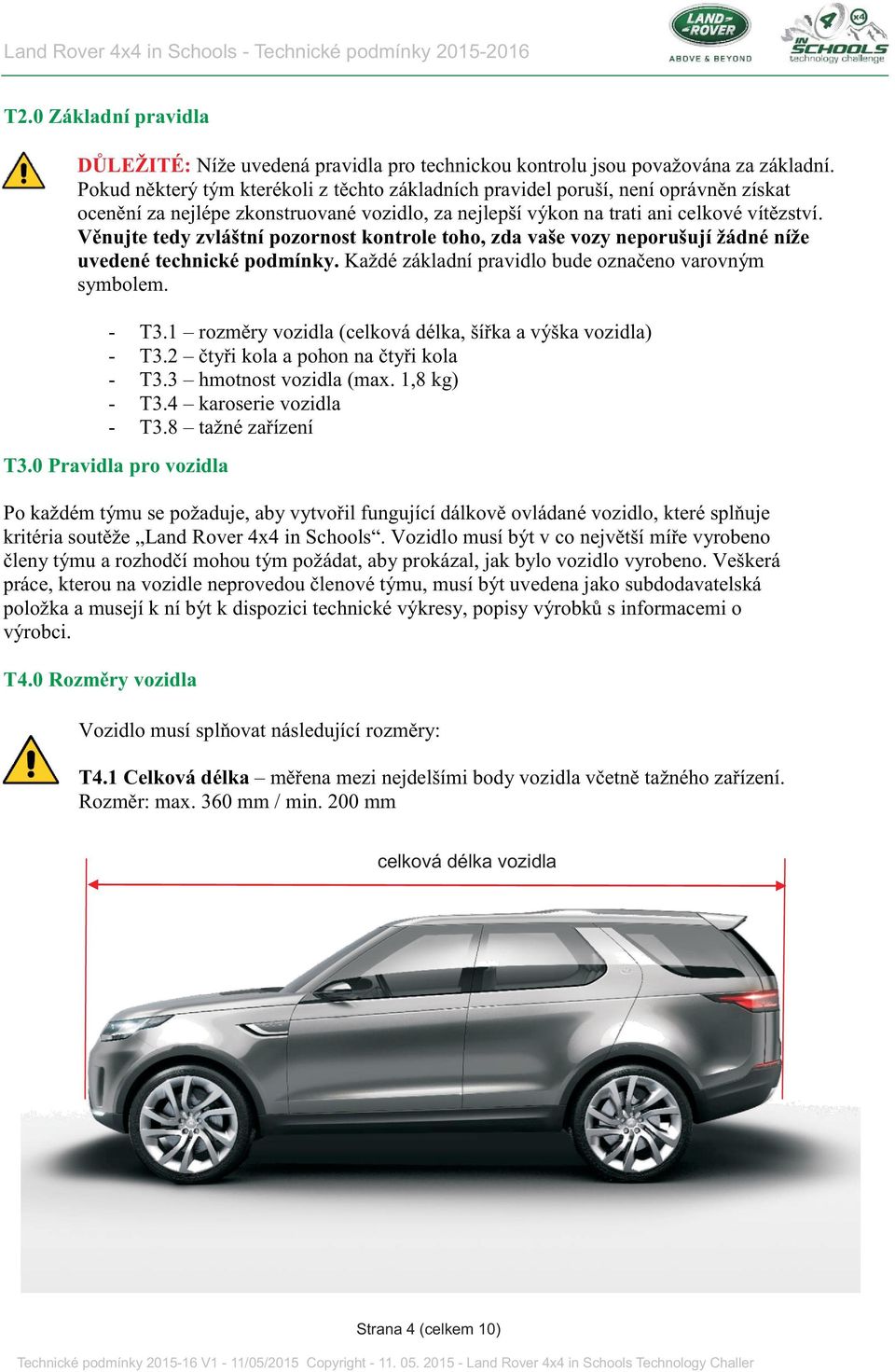

4 Land Rover 4x4 in Schools - Technické podmínky T2.0 Základní pravidla DÙLEŽITÉ: Níže uvedená pravidla pro technickou kontrolu jsou považována za základní. Pokud nìkterý tým kterékoli z tìchto základních pravidel poruší, není oprávnìn získat ocenìní za nejlépe zkonstruované vozidlo, za nejlepší výkon na trati ani celkové vítìzství. Vìnujte tedy zvláštní pozornost kontrole toho, zda vaše vozy neporušují žádné níže uvedené technické podmínky. Každé základní pravidlo bude oznaèeno varovným symbolem. - T3.1 rozmìry vozidla (celková délka, šíøka a výška vozidla) T3.2 ètyøi kola a pohon na ètyøi kola T3.3 hmotnost vozidla (max. 1,8 kg) T3.4 karoserie vozidla T3.8 tažné zaøízení T3.0 Pravidla pro vozidla Po každém týmu se požaduje, aby vytvoøil fungující dálkovì ovládané vozidlo, které splòuje kritéria soutìže Land Rover 4x4 in Schools. Vozidlo musí být v co nejvìtší míøe vyrobeno èleny týmu a rozhodèí mohou tým požádat, aby prokázal, jak bylo vozidlo vyrobeno. Veškerá práce, kterou na vozidle neprovedou èlenové týmu, musí být uvedena jako subdodavatelská položka a musejí k ní být k dispozici technické výkresy, popisy výrobkù s informacemi o výrobci. T4.0 Rozmìry vozidla Vozidlo musí splòovat následující rozmìry: T4.1 Celková délka mìøena mezi nejdelšími body vozidla vèetnì tažného zaøízení. Rozmìr: max. 360 mm / min. 200 mm celková délka vozidla Strana 4 (celkem 10)

5 Land Rover 4x4 in Schools - Technické podmínky T4.2 Šíøka mìøena mezi nejširšími body vozidla vèetnì takových prvkù, jako jsou zrcátka. Rozmìr: max. 200 mm / min. 100 mm celková šíøka vozidla T4.3 Výška mìøena od povrchu závodní dráhy po nejvyšší bod vozidla vyjma antén. Rozmìry: max. 200 mm / min. 100 mm celková výška vozidla Strana 5 (celkem 10)

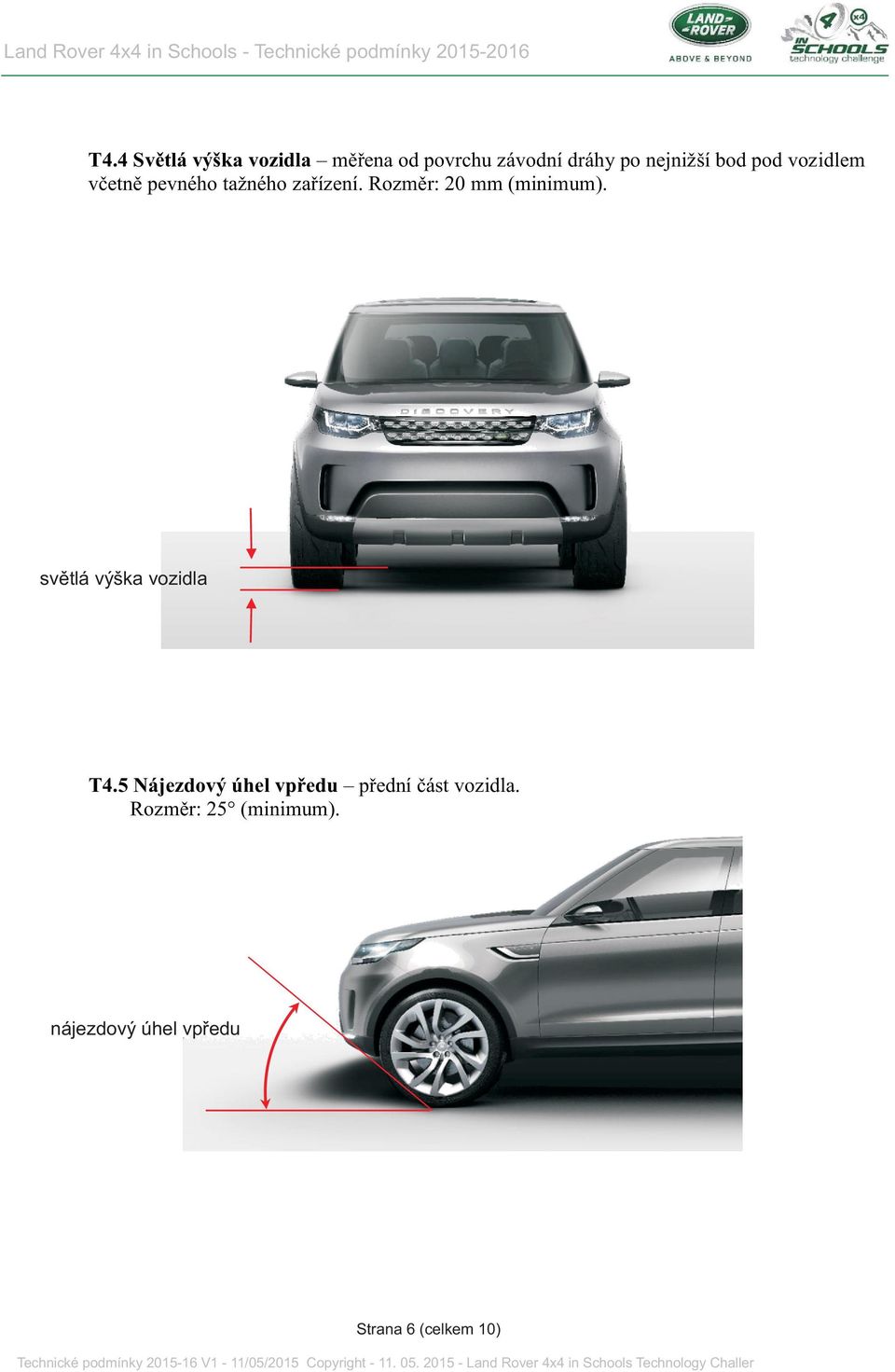

6 Land Rover 4x4 in Schools - Technické podmínky T4.4 Svìtlá výška vozidla mìøena od povrchu závodní dráhy po nejnižší bod pod vozidlem vèetnì pevného tažného zaøízení. Rozmìr: 20 mm (minimum). svìtlá výška vozidla T4.5 Nájezdový úhel vpøedu pøední èást vozidla. Rozmìr: 25 (minimum). nájezdový úhel vpøedu Strana 6 (celkem 10)

7 Land Rover 4x4 in Schools - Technické podmínky T4.6 Nájezdový úhel vzadu zadní èást vozidla Rozmìr: 25 (minimum). nájezdový úhel vzadu T4.7 Pøechodový úhel støed vozidla Rozmìr: 20 (minimum). pøechodový úhel DÙLEŽITÉ: Výše uvedené parametry jsou pouze sadou základních parametrù pro zúèastnìná vozidla. Jednotlivé prvky testovací dráhy pak provìøí i další parametry vozù a celkovou zpùsobilost vozidel. Strana 7 (celkem 10)

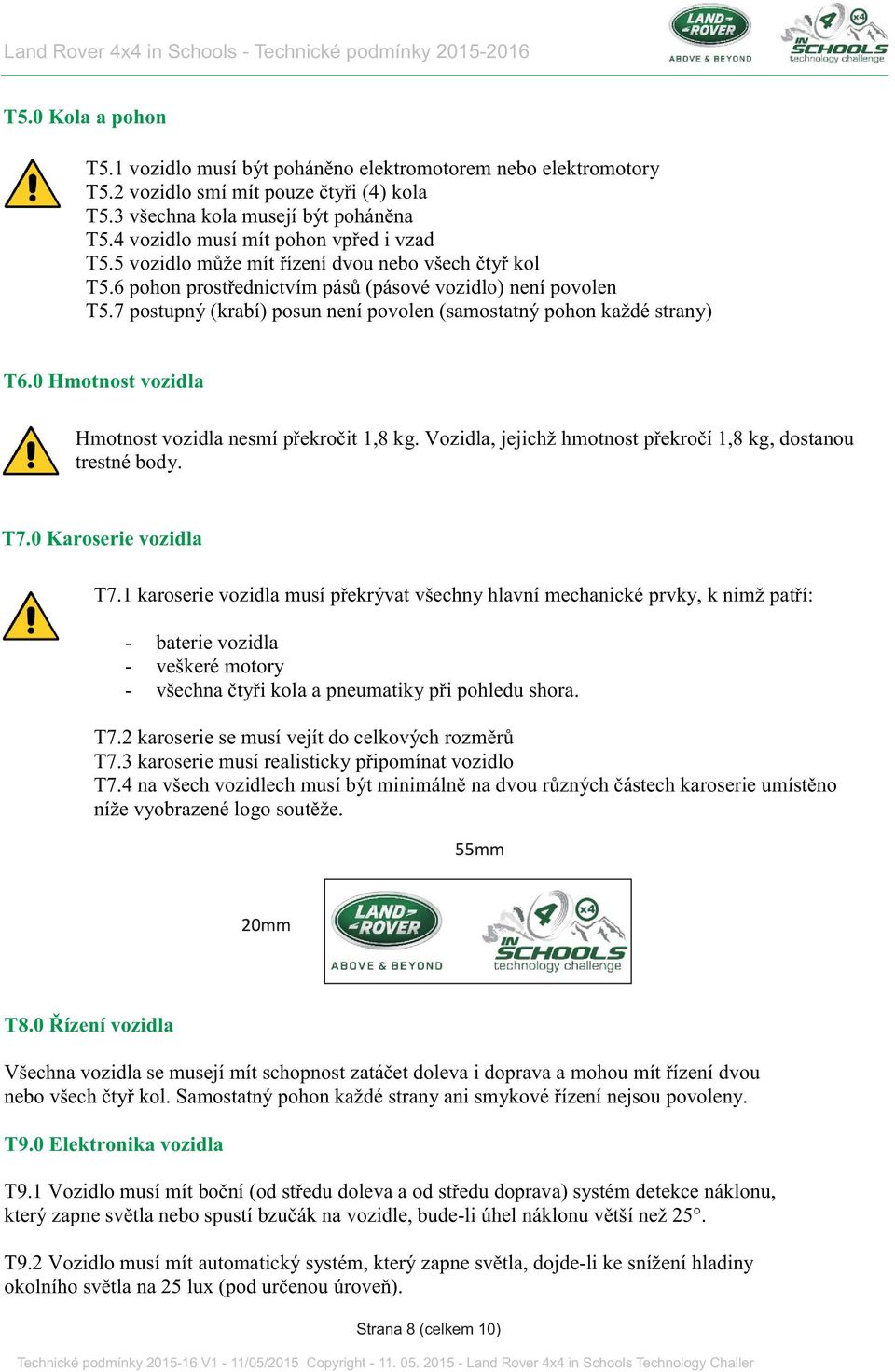

8 Land Rover 4x4 in Schools - Technické podmínky T5.0 Kola a pohon T5.1 vozidlo musí být pohánìno elektromotorem nebo elektromotory T5.2 vozidlo smí mít pouze ètyøi (4) kola T5.3 všechna kola musejí být pohánìna T5.4 vozidlo musí mít pohon vpøed i vzad T5.5 vozidlo mùže mít øízení dvou nebo všech ètyø kol T5.6 pohon prostøednictvím pásù (pásové vozidlo) není povolen T5.7 postupný (krabí) posun není povolen (samostatný pohon každé strany) T6.0 Hmotnost vozidla Hmotnost vozidla nesmí pøekroèit 1,8 kg. Vozidla, jejichž hmotnost pøekroèí 1,8 kg, dostanou trestné body. T7.0 Karoserie vozidla T7.1 karoserie vozidla musí pøekrývat všechny hlavní mechanické prvky, k nimž patøí: - baterie vozidla - veškeré motory - všechna ètyøi kola a pneumatiky pøi pohledu shora. T7.2 karoserie se musí vejít do celkových rozmìrù T7.3 karoserie musí realisticky pøipomínat vozidlo T7.4 na všech vozidlech musí být minimálnì na dvou rùzných èástech karoserie umístìno níže vyobrazené logo soutìže. T8.0 Øízení vozidla Všechna vozidla se musejí mít schopnost zatáèet doleva i doprava a mohou mít øízení dvou nebo všech ètyø kol. Samostatný pohon každé strany ani smykové øízení nejsou povoleny. T9.0 Elektronika vozidla T9.1 Vozidlo musí mít boèní (od støedu doleva a od støedu doprava) systém detekce náklonu, který zapne svìtla nebo spustí bzuèák na vozidle, bude-li úhel náklonu vìtší než 25. T9.2 Vozidlo musí mít automatický systém, který zapne svìtla, dojde-li ke snížení hladiny okolního svìtla na 25 lux (pod urèenou úroveò). Strana 8 (celkem 10)

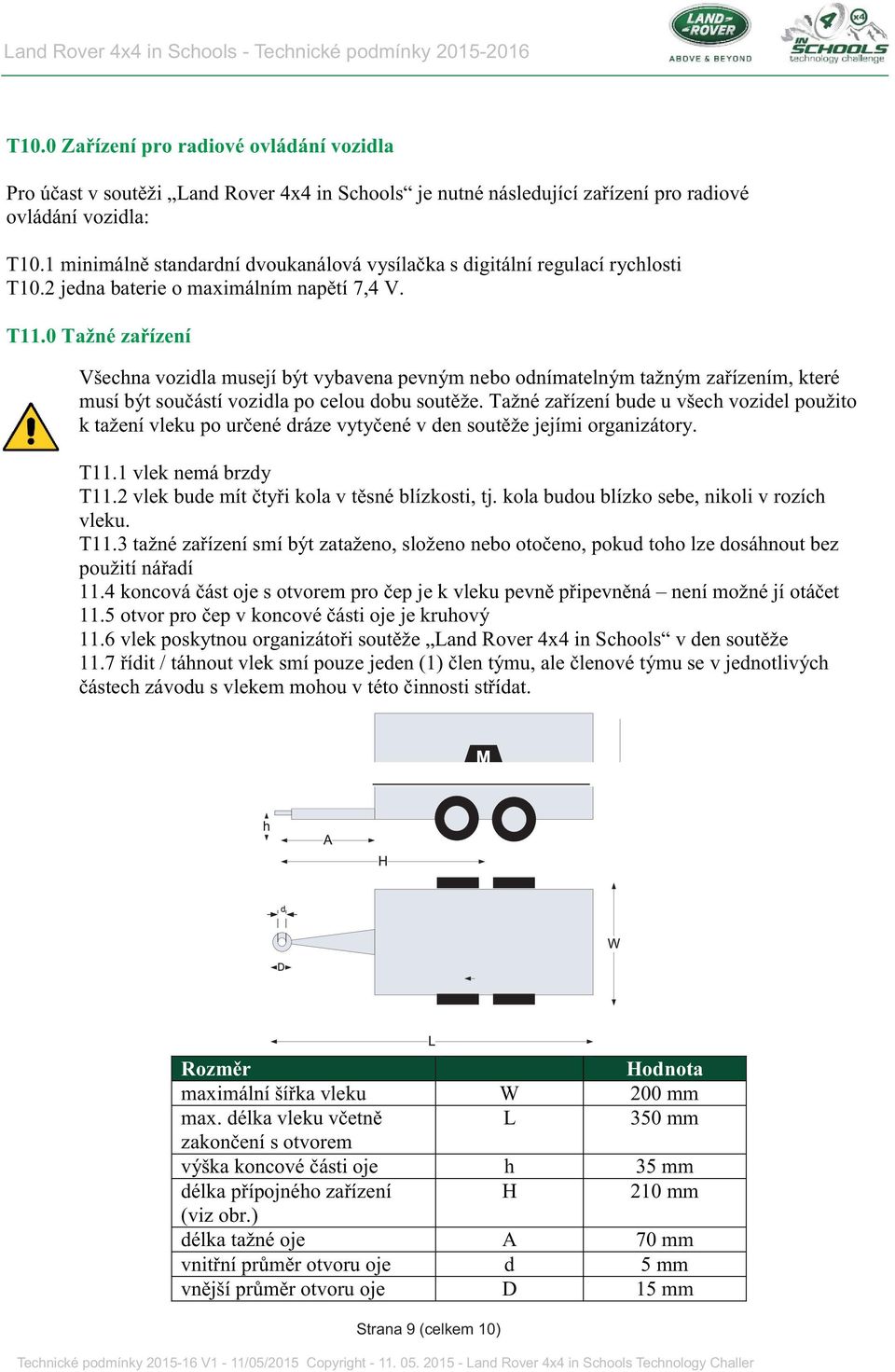

9 Land Rover 4x4 in Schools - Technické podmínky T10.0 Zaøízení pro radiové ovládání vozidla Pro úèast v soutìži Land Rover 4x4 in Schools je nutné následující zaøízení pro radiové ovládání vozidla: T10.1 minimálnì standardní dvoukanálová vysílaèka s digitální regulací rychlosti T10.2 jedna baterie o maximálním napìtí 7,4 V. T11.0 Tažné zaøízení Všechna vozidla musejí být vybavena pevným nebo odnímatelným tažným zaøízením, které musí být souèástí vozidla po celou dobu soutìže. Tažné zaøízení bude u všech vozidel použito k tažení vleku po urèené dráze vytyèené v den soutìže jejími organizátory. T11.1 vlek nemá brzdy T11.2 vlek bude mít ètyøi kola v tìsné blízkosti, tj. kola budou blízko sebe, nikoli v rozích vleku. T11.3 tažné zaøízení smí být zataženo, složeno nebo otoèeno, pokud toho lze dosáhnout bez použití náøadí 11.4 koncová èást oje s otvorem pro èep je k vleku pevnì pøipevnìná není možné jí otáèet 11.5 otvor pro èep v koncové èásti oje je kruhový 11.6 vlek poskytnou organizátoøi soutìže Land Rover 4x4 in Schools v den soutìže 11.7 øídit / táhnout vlek smí pouze jeden (1) èlen týmu, ale èlenové týmu se v jednotlivých èástech závodu s vlekem mohou v této èinnosti støídat. Rozmìr Hodnota maximální šíøka vleku W 200 mm max. délka vleku vèetnì L 350 mm zakonèení s otvorem výška koncové èásti oje h 35 mm délka pøípojného zaøízení H 210 mm (viz obr.) délka tažné oje A 70 mm vnitøní prùmìr otvoru oje d 5 mm vnìjší prùmìr otvoru oje D 15 mm Strana 9 (celkem 10)

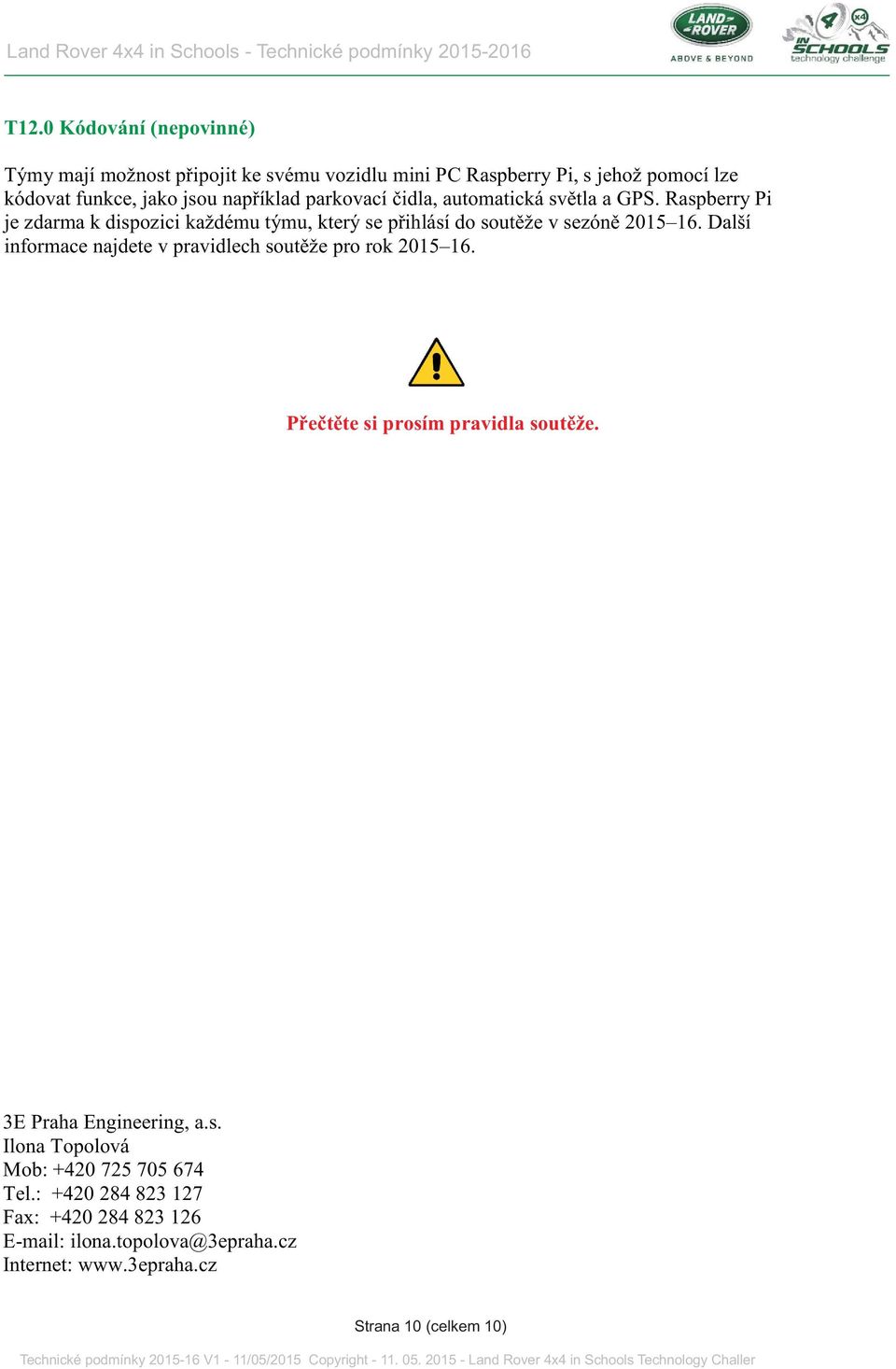

10 Land Rover 4x4 in Schools - Technické podmínky T12.0 Kódování (nepovinné) Týmy mají možnost pøipojit ke svému vozidlu mini PC Raspberry Pi, s jehož pomocí lze kódovat funkce, jako jsou napøíklad parkovací èidla, automatická svìtla a GPS. Raspberry Pi je zdarma k dispozici každému týmu, který se pøihlásí do soutìže v sezónì Další informace najdete v pravidlech soutìže pro rok Pøeètìte si prosím pravidla soutìže. 3E Praha Engineering, a.s. Ilona Topolová Mob: Tel.: Fax: ilona.topolova@3epraha.cz Internet: Strana 10 (celkem 10)
