1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 4. Frézování TÉMA 4.3 MĚŘIDLA, MĚŘENÍ A KONTROLA Obor: Ročník: Mechanik seřizovač IV. Zpracoval(a): Jiří Žalmánek Střední odborná škola Josefa Sousedíka Vsetín, 2010

2 OBSAH MĚŘIDLA PRO MĚŘENÍ VELKÝCH ROZMĚRŮ 1. MĚŘIDLA PRO MĚŘENÍ VELKÝCH ROZMĚRŮ 2. VÝŠKOMĚRY 3. HROTOVÉ PŘÍSTROJE 4. ZADÁNÍ PROCVIČENÍ 5. POUŽITÁ LITERATURA

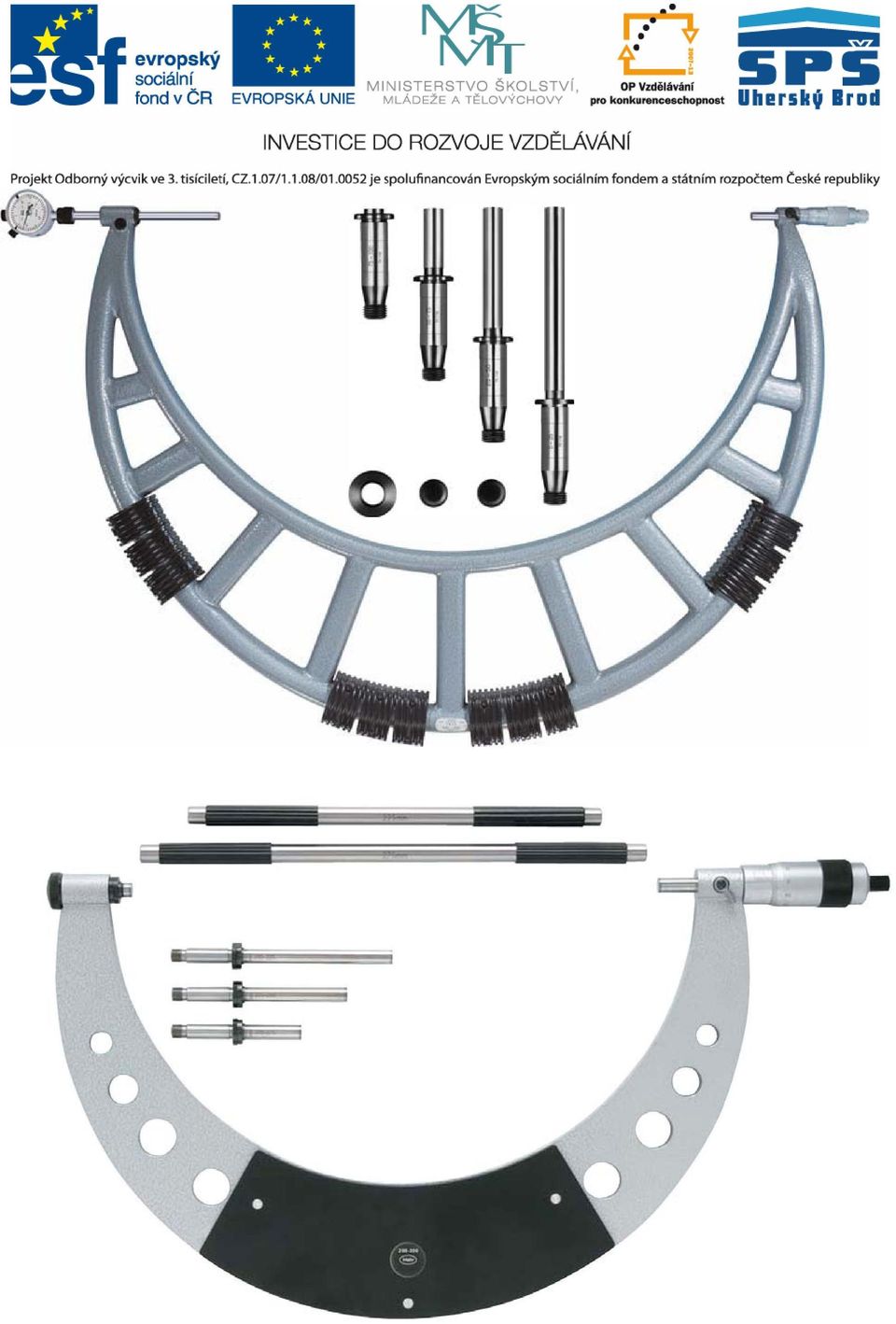

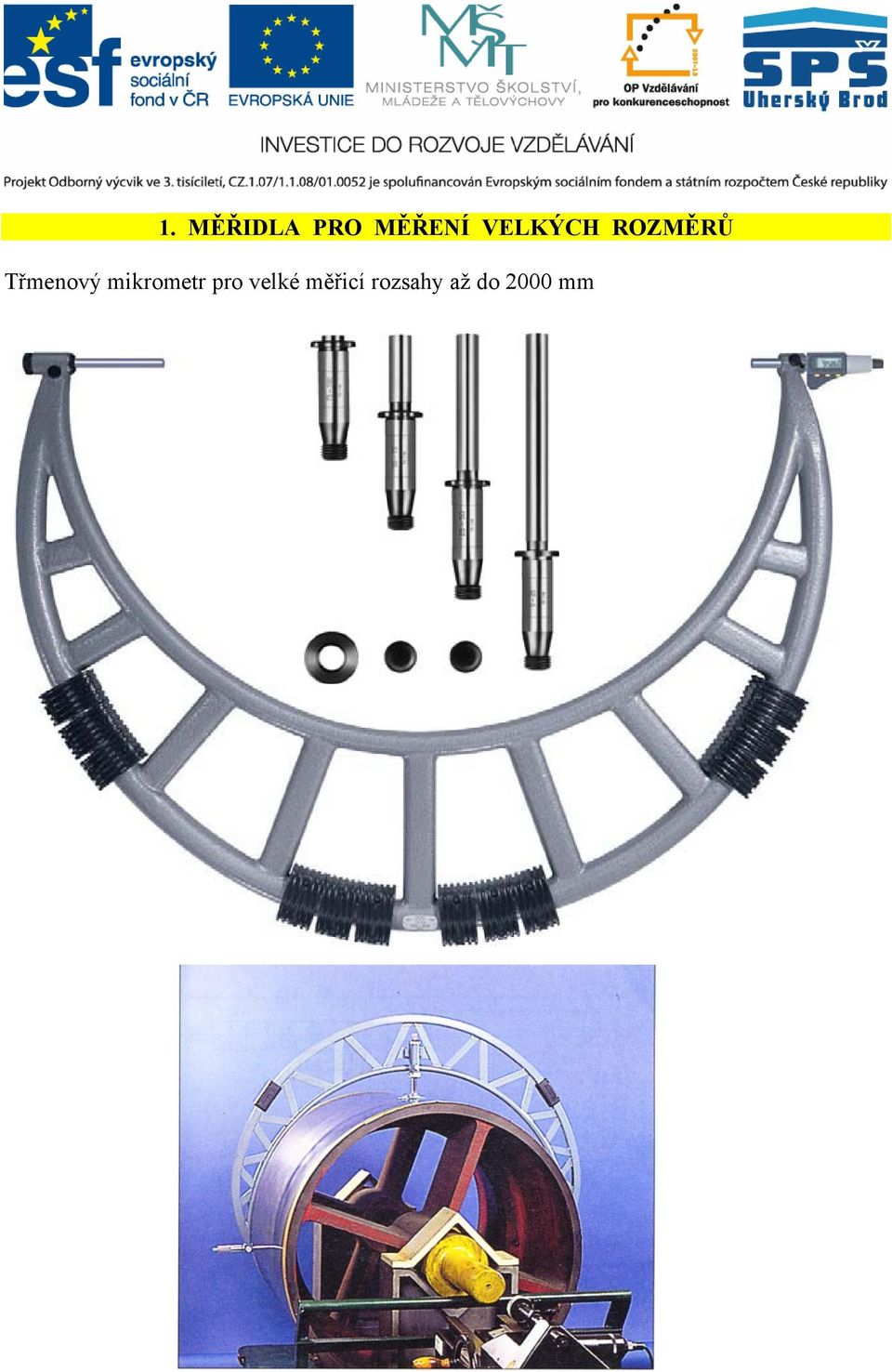

3 1. MĚŘIDLA PRO MĚŘENÍ VELKÝCH ROZMĚRŮ Třmenový mikrometr pro velké měřicí rozsahy až do 2000 mm

4 7

5 Měřicí ramena s výměnnými dotyky pro velké měřicí rozsahy až do mm Měří vnější a vnitřní rozměry, vnější a vnitřní závity, úzká osazení, zápichy a drážky, vnější a vnitřní kužely, vnější a vnitřní ozubení Příslušenství: sady měřicích doteků UNITEST Použití: mikrometrický odpich pro vnitřní 2bodové měření v ose měřidla, snadné vyhledání správné měřicí polohy a jednoznačné měření díky, číselníkovému úchylkoměru, se speciálním příslušenstvím možno měřit slepé díry a vnější rozměry Celkový měřicí rozsah: mm

6

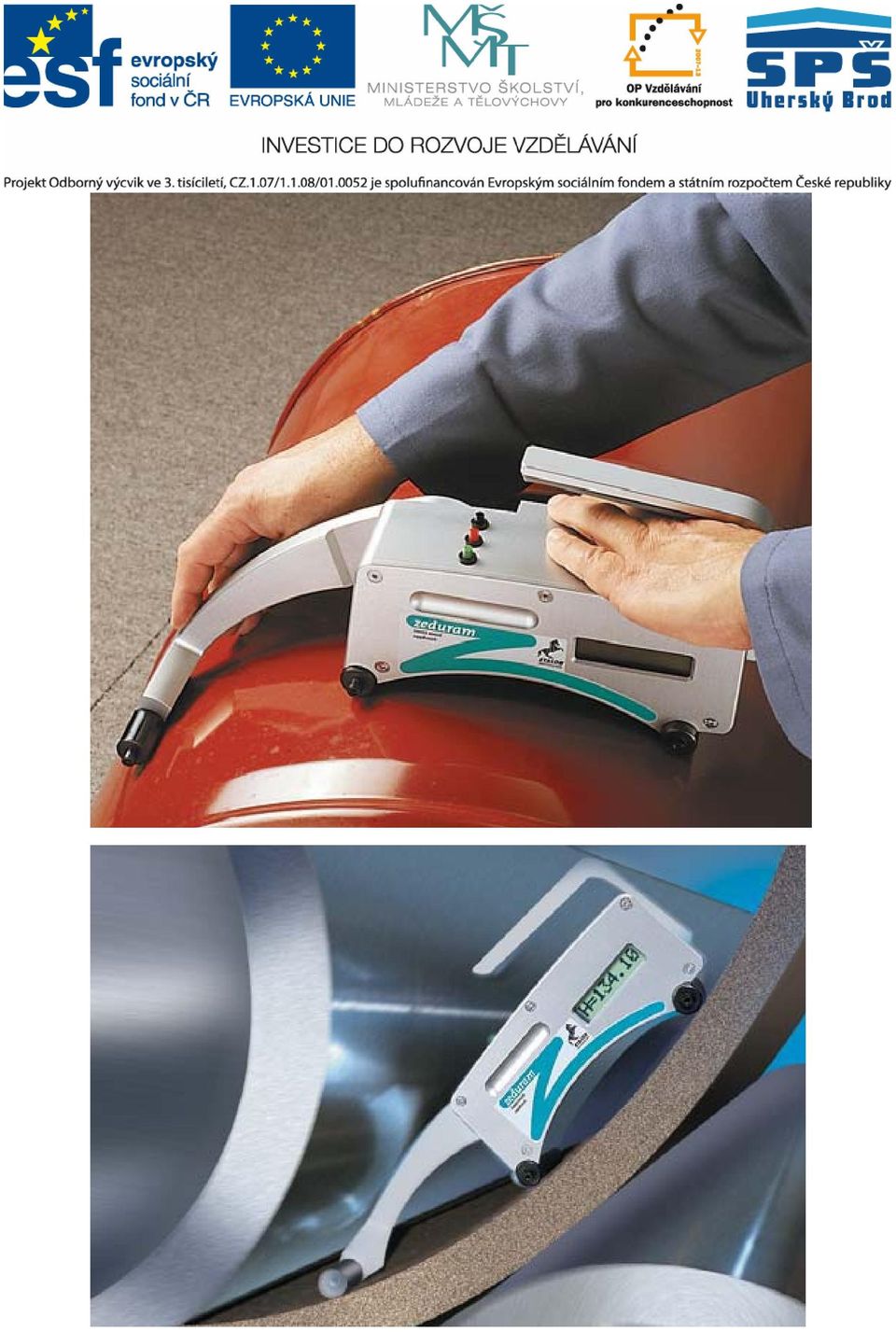

7 ZEDURAM Použití: - měření velkých vnějších i vnitřních průměrů, radiusů, obvodů kruhů, výšek a úhlů - měření na kovových, umělohmotných i dřevěných konstrukcích - kontrola při tváření plechů, trubek apod. - měření při ohýbání, lisování a skružování plechů - měření a kontrola při výrobě a zpracování forem z kovu, umělé hmoty i dřeva Provedení: - elektronický univerzální přístroj, vhodný pro nasazení i v drsných dílenských podmínkách - jednoduché odečítání naměřených hodnot na displeji - indikace aritmetického průměru z naměřených hodnot - napájení baterií - tiskárna s infračerveným bezkabelovým přenosem dat Měření na kruhových válcových plochách - měření vnějších a vnitřních průměrů od 350 do mm - měření konvexních i konkávních radiusů od 175 do mm - indikace odpovídajících obvodů Měření výšek - měření stupňovitých mír a výšek do 250 mm - při zohlednění konstanty snímače je možné měřit i vnitřní rozměry, např. vzdálenost dvou rovnoběžných ploch

8

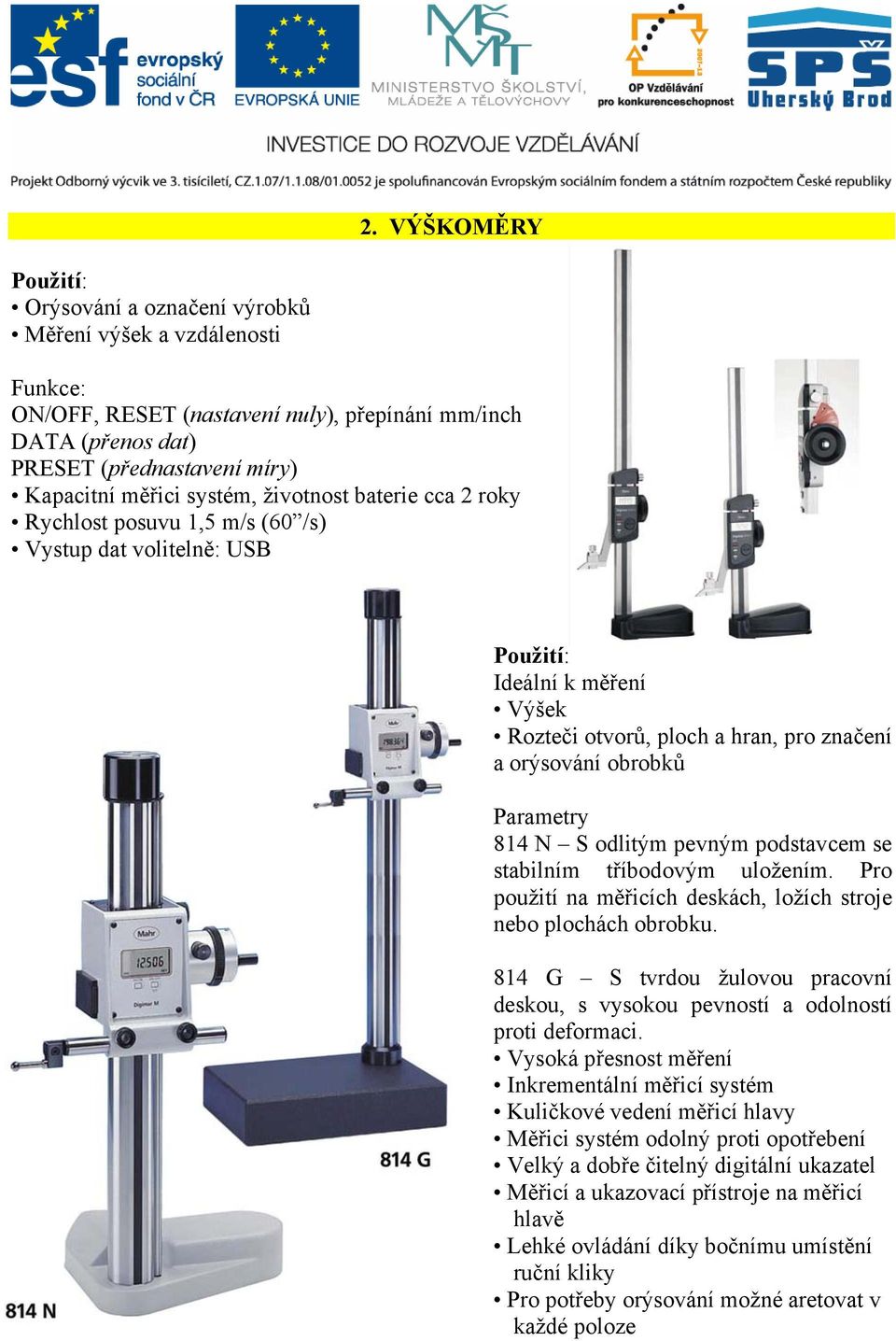

9 2. VÝŠKOMĚRY Použití: Orýsování a označení výrobků Měření výšek a vzdálenosti Funkce: ON/OFF, RESET (nastavení nuly), přepínání mm/inch DATA (přenos dat) PRESET (přednastavení míry) Kapacitní měřici systém, životnost baterie cca 2 roky Rychlost posuvu 1,5 m/s (60 /s) Vystup dat volitelně: USB Použití: Ideální k měření Výšek Rozteči otvorů, ploch a hran, pro značení a orýsování obrobků Parametry 814 N S odlitým pevným podstavcem se stabilním tříbodovým uložením. Pro použití na měřicích deskách, ložích stroje nebo plochách obrobku. 814 G S tvrdou žulovou pracovní deskou, s vysokou pevností a odolností proti deformaci. Vysoká přesnost měření Inkrementální měřicí systém Kuličkové vedení měřicí hlavy Měřici systém odolný proti opotřebení Velký a dobře čitelný digitální ukazatel Měřicí a ukazovací přístroje na měřicí hlavě Lehké ovládání díky bočnímu umístění ruční kliky Pro potřeby orýsování možné aretovat v každé poloze

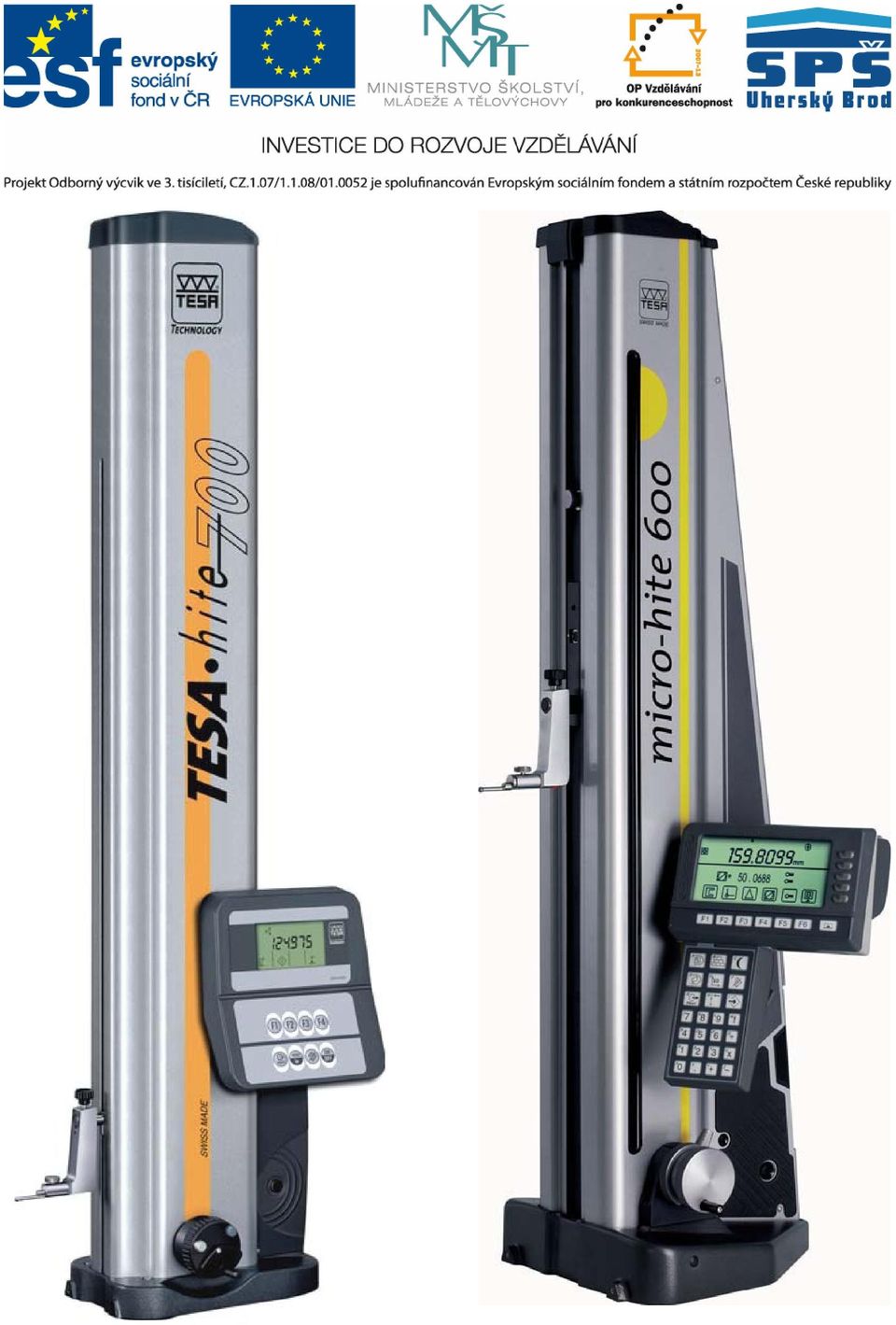

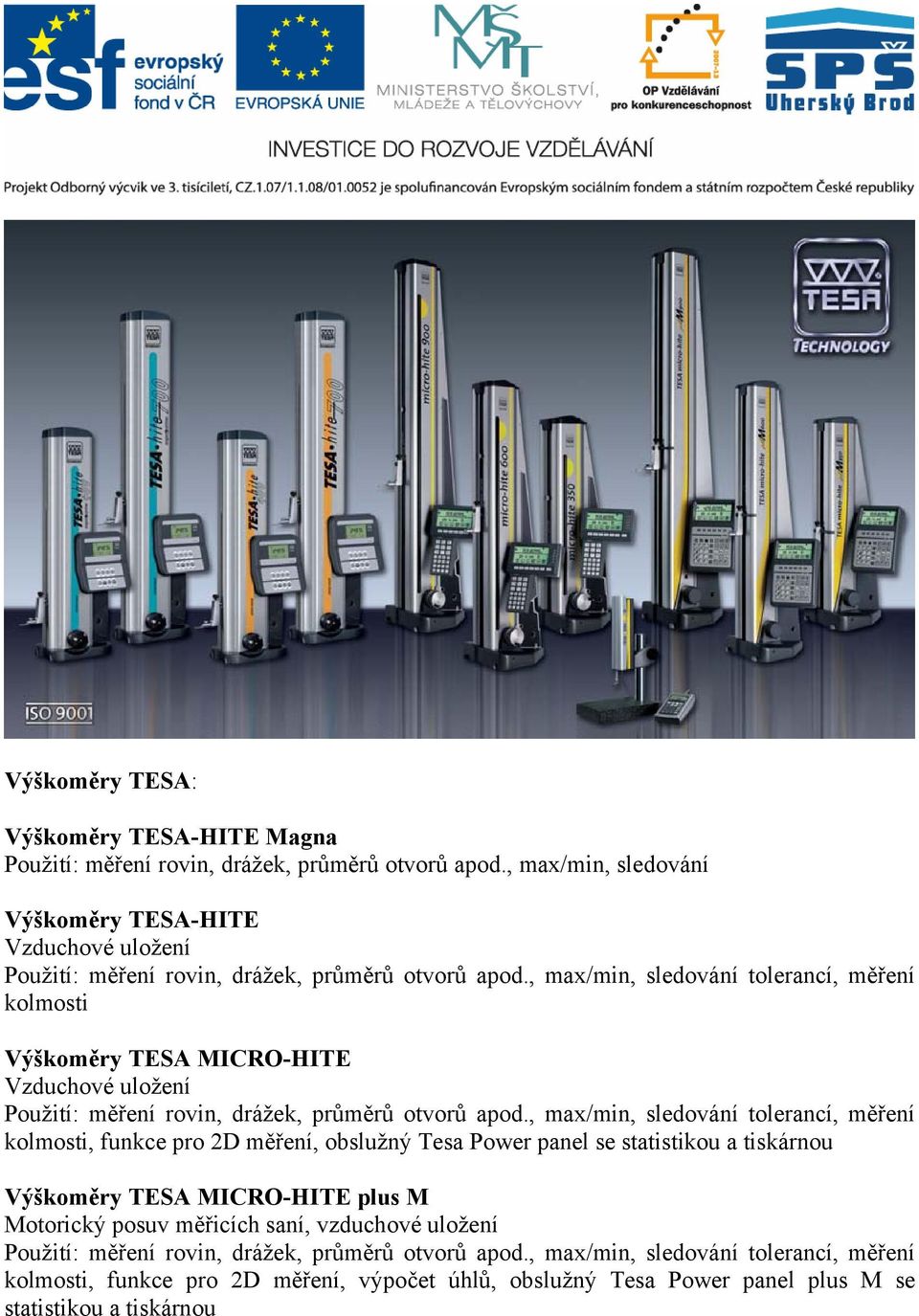

10 Výškoměry TESA: Výškoměry TESA-HITE Magna Použití: měření rovin, drážek, průměrů otvorů apod., max/min, sledování Výškoměry TESA-HITE Vzduchové uložení Použití: měření rovin, drážek, průměrů otvorů apod., max/min, sledování tolerancí, měření kolmosti Výškoměry TESA MICRO-HITE Vzduchové uložení Použití: měření rovin, drážek, průměrů otvorů apod., max/min, sledování tolerancí, měření kolmosti, funkce pro 2D měření, obslužný Tesa Power panel se statistikou a tiskárnou Výškoměry TESA MICRO-HITE plus M Motorický posuv měřicích saní, vzduchové uložení Použití: měření rovin, drážek, průměrů otvorů apod., max/min, sledování tolerancí, měření kolmosti, funkce pro 2D měření, výpočet úhlů, obslužný Tesa Power panel plus M se statistikou a tiskárnou

11

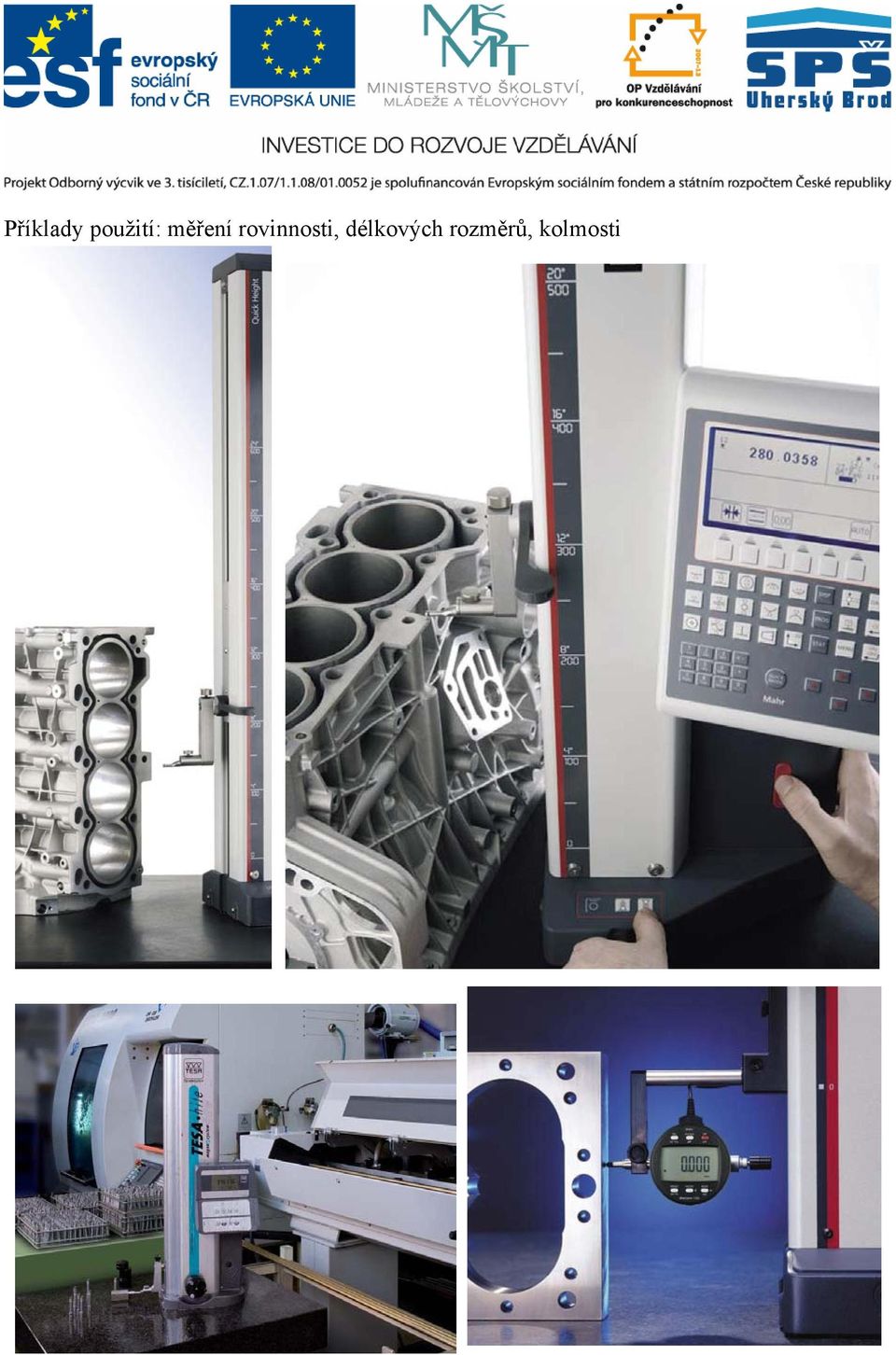

12 Příklady použití: měření rovinnosti, délkových rozměrů, kolmosti

13 3. HROTOVÉ PŘÍSTROJE Kontrolní hrotové přístroje se třemi základnami jsou určeny ke kontrole tvaru těch obrobků, které je možno upnout mezi hroty přístroje. Podstavec přístroje je opatřen třemi základnami A, D, E. Toto uspořádání umožňuje kontrolu obrobku ve třech k sobě kolmých rovinách. Koník a deska pro stojánek s číselníkovým úchylkoměrem se posouvají po vedení podstavce a lze je v potřebné poloze zajistit šroubem. Podstavec, koník a deska jsou odlity ze šedé litiny. Ostatní součásti jsou ocelové. Nejdůležitější funkční plochy jsou broušeny na drsnost Ra = 0.8 µm nebo zaškrabány na stupeň přesnosti 2 podle ČSN Ke kontrole přístroje je doporučeno použít kontrolního trnu 300 ČSN

14 HROTOVÉ PŘÍSTROJE ke kontrole tvaru obrobku mezi hroty

15 RP 001 HORIZONTÁLNÍ Rotační zkušební přístroje s otočnou upínací kleštinou

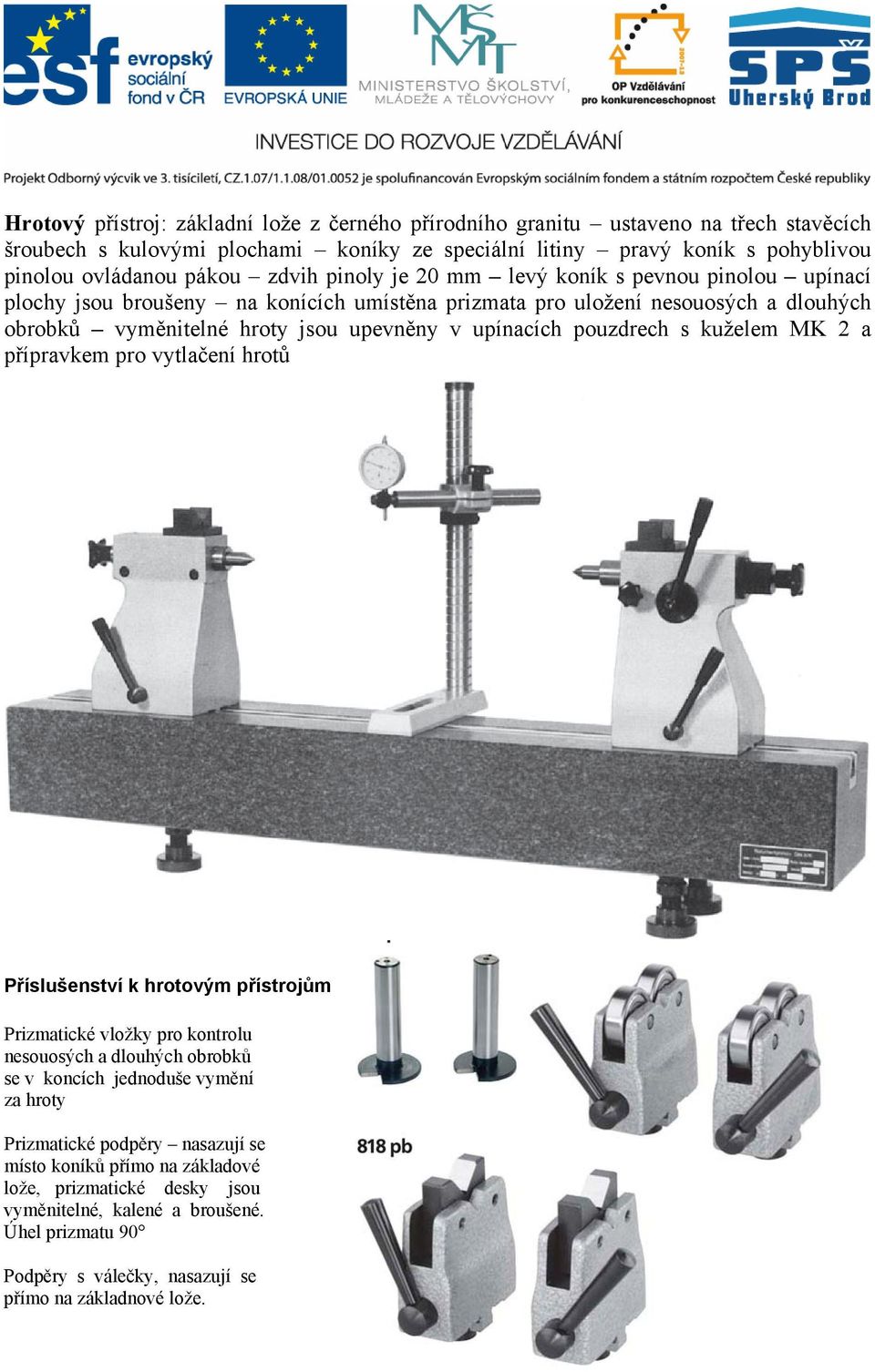

16 Hrotový přístroj: základní lože z černého přírodního granitu ustaveno na třech stavěcích šroubech s kulovými plochami koníky ze speciální litiny pravý koník s pohyblivou pinolou ovládanou pákou zdvih pinoly je 20 mm levý koník s pevnou pinolou upínací plochy jsou broušeny na konících umístěna prizmata pro uložení nesouosých a dlouhých obrobků vyměnitelné hroty jsou upevněny v upínacích pouzdrech s kuželem MK 2 a přípravkem pro vytlačení hrotů Příslušenství k hrotovým přístrojům Prizmatické vložky pro kontrolu nesouosých a dlouhých obrobků se v koncích jednoduše vymění za hroty Prizmatické podpěry nasazují se místo koníků přímo na základové lože, prizmatické desky jsou vyměnitelné, kalené a broušené. Úhel prizmatu 90 Podpěry s válečky, nasazují se přímo na základnové lože.

17 Prizmatické podpěry nasazují se místo koníků přímo na základové lože. Pomocí koncových měrek (rozměr h) se levá podpěra podloží tak, aby bylo možné ustavit do jedné osy i výrobky s odstupňovanými průměry.

18

19 Vertikální hrotový přístroj

20 4. ZADÁNÍ PROCVIČENÍ Proveďte kontrolu rozměrů daného výrobku dle výkresu MS A a výkresu MS B. Výsledky naměřených hodnot zapište do tabulky protokolu měření a proveďte výpočet pravděpodobného rozměru v aritmetickém průměru. 1. Proveďte měření házivosti všech průměrů pomocí hrotového přístroje. 2. Proveďte měření souososti všech průměrů pomocí hrotového přístroje. 3. Proveďte měření délek jednotlivých průměrů pomocí výškoměru.

21 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Trn Kusů Polotovar Schválil Číslo výkresu Změna 1 Ø 40x130 Jirí Zalmánek MS A Střední odborná škola Josefa Sousedíka Vsetín

22 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Trn Kusů Polotovar Schválil Číslo výkresu Změna 1 Ø 40x130 Jirí Zalmánek MS B Střední odborná škola Josefa Sousedíka Vsetín

23 PROTOKOL MĚŘENÍ Obor Jméno Pracoviště Název Dílčí měření k. č. I. II. III. Střední odborná škola Josefa Sousedíka Vsetín Třída Skupina č. výkresu Výsledek měření Použitá měřidla

24 5. POUŽITÁ LITERATURA DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: Driensky, D., Furik, P., Lehmanová, J., Tomaides, J.: Strojní obrábění I. Praha, SNTL, 1986 Gerling Heinrich O obráběcích strojích a obrábění, SNTL Praha Katalog měřících přístrojů 2005/2006 MITUTOYO-CZ , Katalog měřících přístrojů TESA 2008 Katalog měřících přístrojů MAHR 2008 Katalog měřících přístrojů UNIMETRA 2008 Internetové zdroje messmittel.de/messtechnik/rundlaufpruefgeraete/zubehoer_rundlaufpruefgeraet_50_75.asp
