1 Položkový rozpočet-cn Stavba : Objekt : Probyt Hranice Probyt Hranice Rekonstrukce lodžií Rozpočet: P.č. 1 Název položky MJ množství cena / MJ celkem (Kč) Díl: nové AL zábradlí systémové 3400x1100 mm, KOMAXIT dle RAL. Kotvení HILTI-chemické kotvy. Výplň Sklo connex MILK 6,4mm, zábradlí utěsněno ve spodní části a v bocích 1 A AL plechem lakovaným ks 48, , ,0 Kč 2 A zasklívací systém Thermalux rámový 4D - posuvný ks 48, , ,0 Kč sloup pro společné lodžie Al.jekl 100*50*3 mm 3 A lakovaný, vč.oplechování ks 8, , ,0 Kč 4 A demontáže původních zábradlí ks 48, , ,0 Kč doprava, montáž, nájem a demontáž lešení před lodžie 5 A bez síťoviny soubor 1, , ,0 Kč Celkem bez DPH ,0 Kč Varianty zasklení: 2 B zasklívací systém Thermalux bezrámový 4D posuvný ks 48, , ,0 Kč 2 C zasklívací systém AluVista bezrámový otočný 5D ks 48, , ,0 Kč 2 D zasklívací systém AluVista bezrámový otočný 6D ks 48, , ,0 Kč sušák na prádlo Al.lakovaný, posuvné jezdce, vč.šňůr 6 A na prádlo ks 48, , ,0 Kč v CN nejsou počítány stavební opravy po demontáži původních zábradlí. ceny vč, montáží záruka 10 let na zábradlí záruka 10 let na rámový systém posuvný thermalux záruka 5 let na bezrámový systém posuvný Thermalux záruka 2 let na bezrámový systém otočný AluVista DPH bude účtováno dle předpisů v době realizace doba realizace 4 týdny Vypracoval Petr Černošek V Hranicích nabídka platí do konce roku 2019 strana1/1

2

3

4

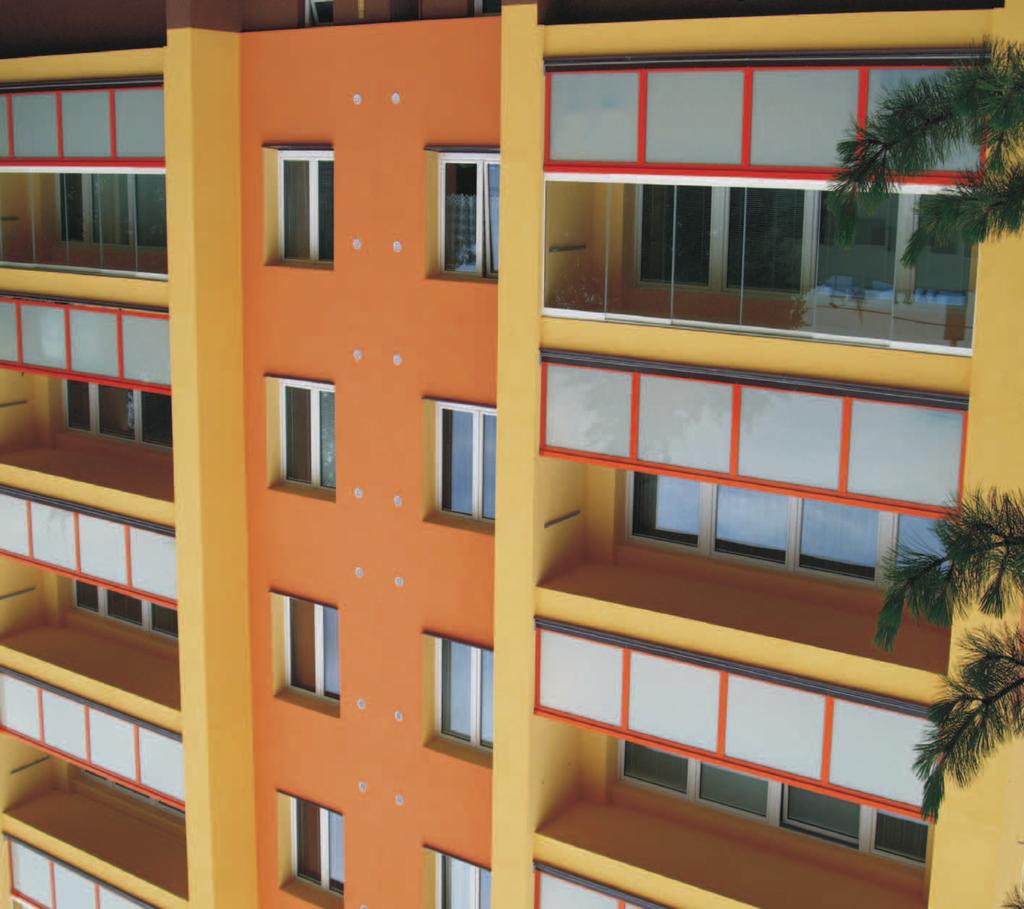

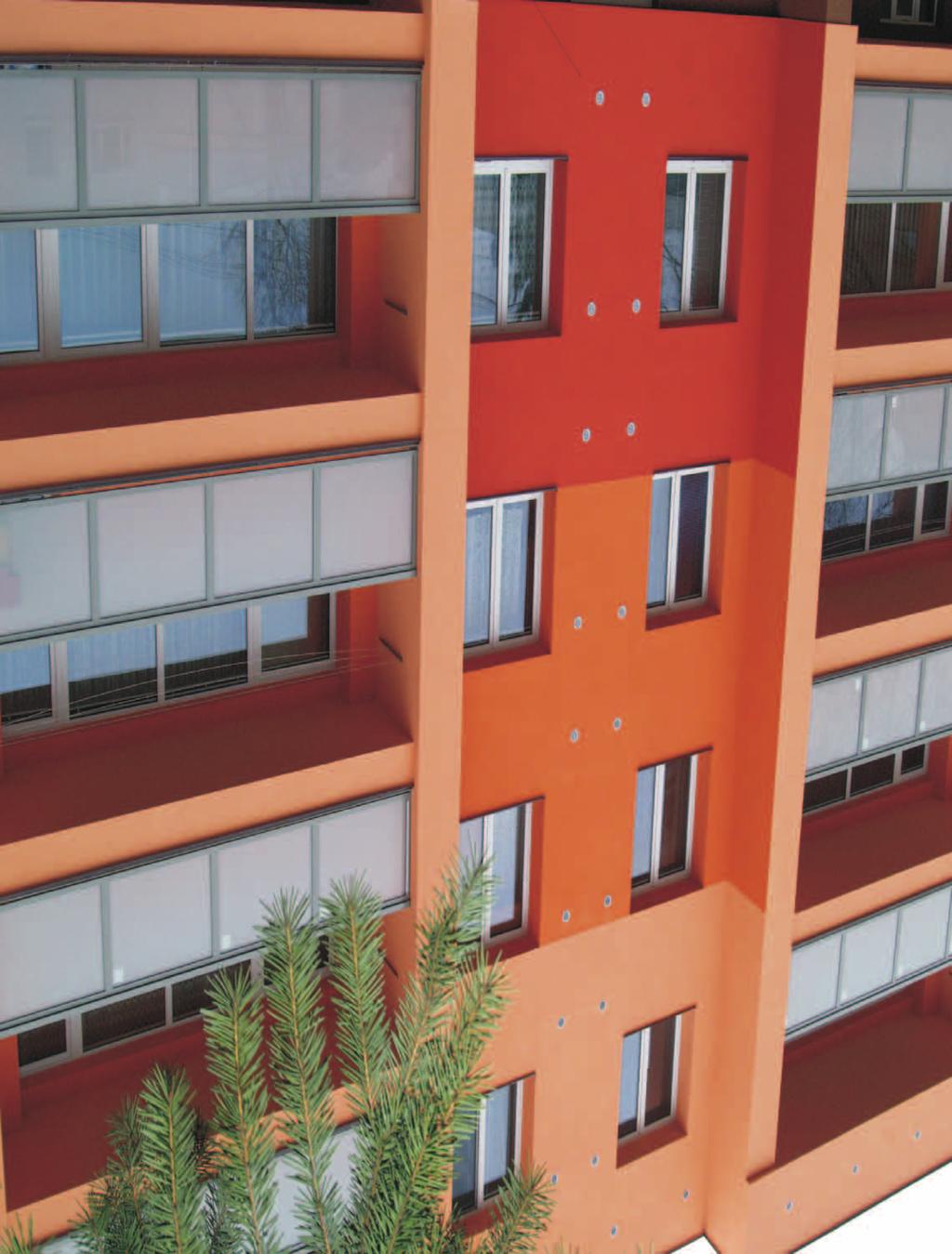

5 VÝROBA A MONTÁŽ HLINÍKOVÉHO ZÁBRADLÍ Výhody zábradlí HLINÍKOVÉ ZÁBRADLÍ PRO PANELOVÉ DOMY Zábradlí není kotveno do podlahy lodžie a nenarušuje hydroizolaci dlouholetá životnost bez nároku na údržbu kvalitní povrchová úprava, barevnost dle vzorníku RAL masivní konstrukce zábradlí bezpečnostní výplně záruka 10 let Systémová konstrukce splňující nejnáročnější kritéria Výplň oboustranně uložena do gumového těsnění s UV stabilizací Moderní vzhled Kvalitní zpracování BO-RA Hranice s.r.o. Teplická Hranice 1 - Město Mobil: Tel./fax: cernosek@bo-ra.cz

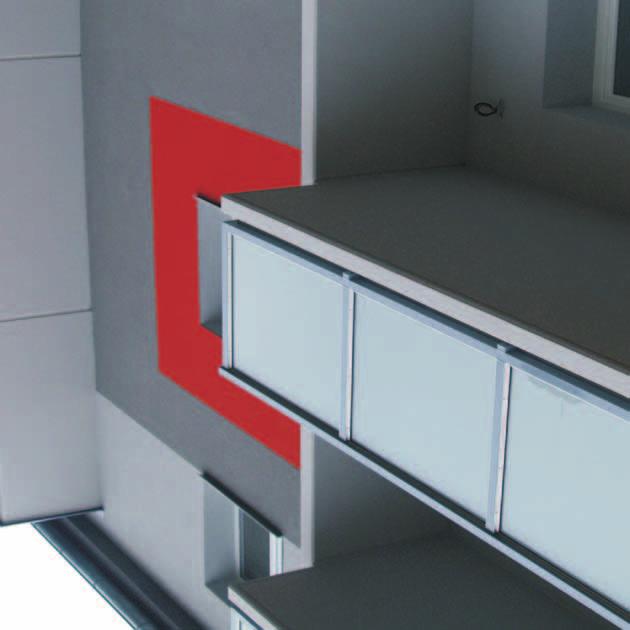

6 VÝROBA A MONTÁŽ DETAIL UKOTVENÍ ZÁBRADLÍ 10 LET ZÁRUKA Hliníkové zábradlí Popis výrobku Zábradlí je vhodné díky lehké a pevné konstrukci pro moderní novostavby a revitalizace panelových domů. DETAIL SVISLÝ ŘEZ Jako nosný prvek zábradlí je použito madlo z hliníkového profilu, ke kterému je uchycen spodní rám s bezpečnostní výplní. Výplň je systémově uchycena pomocí hliníkových zasklívacích lišt. Pružnost a těsnost výplně je dosažena oboustranným gumovým těsněním s UV stabilizací. Kotvení zábradlí je provedeno do bočních stěn lodžie, bez nutnosti kotvení do podlahy, nedochází tak k narušování hydroizolace podesty lodžie. Zábradlí je staticky navrženo pro dodatečnou montáž zasklívacího systému. Certifikace Zábradlí je odzkoušeno Centrem stavebního inženýrství a.s., pracoviště Zlín. Na zábradlí byly provedeny rázové zkoušky výplní a veškerá statická posouzení. DETAIL SLOUPKU Detail kotvení Výplň Sklo Connex 33.1 (mléčné, čiré) Kompaktní deska Kronoplan tl. 6 mm vyráběná v různých odstínech BO-RA Hranice s.r.o. Teplická Hranice 1 - Město Mobil: Tel./fax: cernosek@bo-ra.cz

7

8

9

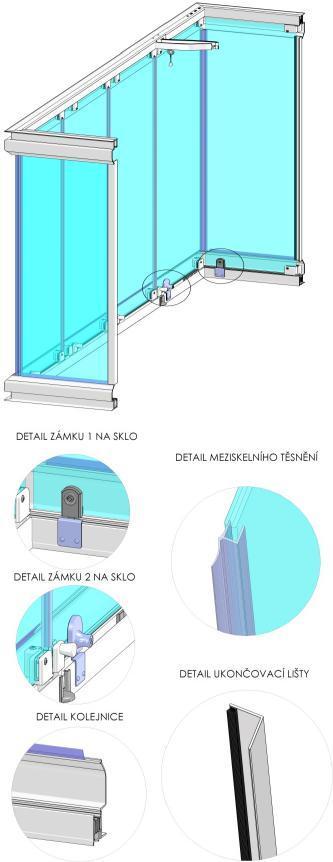

10 TECHNICKÝ LIST Bezrámový systém AluVista HLINÍKOVÉ SYSTÉMY PRO STAVEBNICTVÍ CHARAKTERISTIKA Bezrámový posuvný a otočný zasklívací systém z čirého bezpečnostního skla o tloušťce 6 mm a vodících hliníkových profilů pro zasklení lodžií, balkónů a výklenků domů. Skleněné tabule jsou vsazeny do plastových dílců zajišťujících posun křídel ve vodících kolejnicích a jejich následné otevírání. Ve spodní kolejnici jsou vyraženy drenážní otvory pro odtékání dešťové vody a tajícího sněhu. Boční uzavírací profily a speciální těsnění mezi křídly zajišťují téměř dokonalou těsnost celé konstrukce. Ve spodní a horní rovině jsou průduchy pro trvalou infiltraci. Certifikace certifikát č. C /Z, vydaný Centrem stavebního inženýrství, a.s. Praha, autorizovaná osoba č. 212, pracoviště Zlín hluk (vzduchová neprůzvučnost) posouzení požární bezpečnosti TECHNICKÝ POPIS Materiály Křídla z čirého bezpečnostního kaleného skla tl. 6 mm s broušenými hranami vodící kolejnice a boční uzavírací lišty z profilů z hliníkových slitin ve standardní barevné úpravě bílý komaxit nebo přírodní elox ostatní komponenty z materiálů nepodléhajících povětrnostním vlivům a UV záření (nerez, plast) Skladba, konstrukce a funkce výrobku skleněné tabule jsou vsazeny do plastových dílců zajišťujících posun křídel po vodících kolejnicích a jejich následné otevírání 2 16 posuvných a otevíravých křídel pojíždí po spodní kolejnici v úrovni zábradlí a jsou vedena horní kolejnicí stejného tvaru jednotlivá křídla opatřena odolnými polyamidovými díly plněnými skleněnými vlákny, které jsou na sklo lepeny a zajištěny šroubovým spojem drenážní otvory ve spodní kolejnici pro odvod kondenzátu boční uzavírací profily a speciální těsnění mezi křídly zajišťují požadovanou těsnost celé konstrukce dostatečná infiltrace podpořena průduchy v hliníkových profilech velmi snadná manipulace pomocí madla umístěného na každém sleněném křídle Způsob osazení výrobku systém je před vlastní montáží zkompletován, montáž se provádí z vnitřní strany lodžie připevnění na stávající konstrukci lodžie a zábradlí se provádí ocelovými nebo nylonovými kotvami do betonu nebo cihel připevnění na ocelový nosník pomocí šroubů do oceli Rozměry max. rozměry zasklívaného prostoru 12 x 1,8 m při kombinaci s pevnými okny se tyto rozměry mohou dále zvětšovat Hmotnost plošná: 16 kg/m2 na běžný metr: 27 kg (při výšce zasklení 1,6 m) Provoz a údržba snadná a rychlá ovladatelnost udržování spodní kolejnice v čistotě pro lehký a bezhlučný pohyb křídel mytí oken z vnitřní strany lodžie bez nutnosti vysazení křídel Realizace objednávky: před podepsáním smlouvy o dílo provede technik montážní firmy bezplatné zaměření, kontrolu stavu nosného prvku a zpracuje cenovou nabídku Záruční lhůta: 24 měsíců na kompletní dodávku (mimo skla) Životnost: min. 20 let, předpokládaná cca 50 let Montáž: z vnitřní strany lodžie (bez použití lešení či lávky) 4-dílná stěna včetně bočního zasklení + detaily Detail horní výjezd Detail otevírání Detail madla Detail uzamykání

11 Velkoplošné zasklení AluVista - zasklívání balkónů a lodžií Systém velkoplošného zasklení AluVista představuje především řešení pro dodatečné zasklení balkónů a lodžií panelových domů. Kromě zasklení balkónů a lodžií jej lze použít pro zasklení výklenků domů, popř. horní zasklení v hliníkových altánech. Systém AluVista je konstruován jako bezrámový skla jsou navrtána a osazena speciálními plastovými dílci zafixovanými nerezovými šrouby, které umožňují posun křídel po kolejnici a jejich následné otevření, skla nejsou vsazena do hliníkových rámů. Skleněné tabule bez dělících svislých rámů v kombinaci s transparentním meziskelním těsněním vytváří dojem celoprosklené plochy a naplňují představy o moderním a čistém designu. Systém je koncipován tak, aby byl použitelný pro všechny modulové rozměry i konstrukční soustavy. Konstrukce hliníkových profilů, použité materiály a tvary plastových výlisků a ostatních komponent systému byly navrženy ve spolupráci s odborníky na statiku stavebních konstrukcí a stavebních materiálů tak, aby systém jako celek byl schopen čelit zatížením vlivem tlaku a sání větru i v nechráněných nejvyšších podlažích panelových domů. Celkový vzhled jednotlivých dílců i systému jako celku byl konzultován s odborníky z oboru vývoje okenních profilů. Výsledkem je nadstandardní provedení a nadčasový design systému AluVista. Charakteristika Bezrámový posuvný a otočný zasklívací systém z čirého jednovrstevného bezpečnostního skla o tloušťce 6 mm a vodících hliníkových profilů pro zasklení lodžií, balkónů a výklenků domů. Skleněné tabule jsou vsazeny do plastových dílců zajišťujících posun křídel ve vodících kolejnicích a jejich následné otevírání posuvných a otvíravých křídel pojíždí po spodní kolejnici v úrovni zábradlí a jsou vedena horní kolejnicí stejného tvaru (nezasahují do vnitřního prostoru lodžie či balkónu). Ve spodní kolejnici jsou vyraženy drenážní otvory pro odtékání dešťové vody a tajícího sněhu. Boční uzavírací profily a speciální těsnění mezi křídly zajišťují téměř dokonalou těsnost celé konstrukce. Trvalou infiltraci umožňují průduchy ve spodní a horní rovině zaskleného prostoru. Systém AluVista zajišťuje snížení tepelných ztrát, ochranu proti větru, dešti, hluku, prachu a exhalacím. Díky použití zámku, který je standardně součástí dodávky, lze systém AluVista považovat za určitý bezpečnostní prvek pro případ vloupání. 1

12 Popis a funkce výrobku Do plastových dílců zajišťujících posun křídel ve vodících kolejnicích a jejich následné otevírání jsou vsazeny skleněné tabule z čirého tvrzeného skla o tloušťce 6 mm, které v plné míře splňuje požadavky bezpečnosti systému a normové hodnoty pro přirozené osvětlení přilehlé místnosti. Posun křídel je zajištěn kolečky nerezovými samomaznými ložisky, která jsou uložena ve stavitelném pouzdře. Pouzdro s kolečkem je zasunuto do rohu, popř. unašeče. Výškové stavění pouzdra v rohu či unašeči je umožněno šroubem a maticí M5 (nerez A2). Šroub je fixován pomocí závitové průchodky (nerez A1) a fixačního prachu. Kolečka pojíždí po spodní kolejnici, která je opatřena drenážními otvory pro odtékání dešťové vody a tajícího sněhu. Jedná se tedy o systém nezavěšený, kdy celou váhu nese spodní pojezdový profil, přičemž křídla jsou vedena horním profilem stejného tvaru v úrovni zábradlí (nezasahuje do vnitřního prostoru lodžie). Otevírání jednotlivých křídel je možné díky originálnímu řešení pouze v jediném místě v tzv. parkovišti, kde se křídla otáčí na čepech plastových dílů. Otevírání je možné na pravé či levé straně, popř. obou stranách zasklené lodžie výřezem v pojezdové i vodící kolejnici a parkovištěm s drážkou, a kruhovým výřezem umožňujícím otočení zploštělého trnu rohu. Výřez v kolejnicích, umožňující otevření křídla vyjmutím dílu čep z kolejnice, je osazen funkční krytkou, tzv. náběhem, který je rozměrově konstruován tak, aby jím prošel pouze díl čep, nikoli trn rohu. To je důležité z pohledu bezpečnosti nemůže tak dojít k vypadnutí křídla z drážky. Po doražení křídla do tzv. parkovací polohy (parkoviště) je možné křídlo otočit směrem do lodžie. To umožňují trny rohů kruhového průřezu, okolo jejichž osy se křídlo otáčí. Trny jsou zploštěny, aby mohly do parkoviště vjet. Otevření jednotlivých křídel je umožněno otočením křídla v parkovišti. Pro každé křídlo je použito samostatné parkoviště a díl čep má vždy jinou polohu, která je závislá na roztečích kruhových vybrání drážek jednotlivých parkovišť. Plastové dílce roh a čep (2 + 2 ks/ 1 křídlo) jsou ke sklu fixovány pomocí speciálního silikonového lepidla, šroubu a matice M5 (nerez A2) přes předem předvrtané otvory ve skle. Dvojí technologii uchycení dílů vyžaduje statická odolnost systému, kdy tyto díly přenášejí tlak a sání větru, který na systém působí. Díl unašeč je ke sklu lepen pomocí speciálního silikonového lepidla. Tento díl přenáší pouze tlak ve svislé ose vyvolaný váhou křídla. Plastové dílce parkoviště, doraz a krytka výřezu (náběh) jsou v profilech fixovány pomocí šroubů ze strany dna profilů a tvarem profilů, který nedovolí dílcům změnit polohu. Spodní pojezdový i horní vodící profil jsou vyrobeny z hliníkové slitiny, povrchově upraveny práškovým vypalovaným lakem tzv. komaxitem s předpovrchovou úpravou chromátování. Tím je zaručena dostatečná antikorozní ochrana materiálu a velmi dlouhá životnost. Další standardně dodávanou povrchovou úpravou je stříbrný elox. Lem profilů je upraven pro osazení silikonovým těsněním a zároveň slouží jako bezpečnostní prvek, který zajišťuje, že při požáru nemůže skleněná tabule vypadnout ven z lodžie. Tvar profilů je výsledkem kombinace funkčnosti a vysoké estetičnosti. Pro těsnění křídel mezi sebou a křídel a profilů je použito silikonové těsnění. Jeho přiléhavost zajišťuje téměř dokonalé utěsnění proti srážkám, větru a prachu. Zároveň zajišťuje dostatečnou infiltraci nutnou zvláště u lodžií přiléhajících k místnostem s plynovými spotřebiči. Infiltraci podporují průduchy v profilech. Těsnění navíc zvyšuje zvukovou nepropustnost spár. 2

13 Jednotlivá křídla se posunují po spodní kolejnici pomocí madla, popř. tlakem ruky na jednu svislou hranu skla. Systémové řešení umožňuje posunutí všech křídel k jedné ze stran zaskleného prostoru (popř. k oběma stranám) a jejich následné otevření do vnitřního prostoru lodžie. Otevření je tedy možné téměř po celé délce zasklené lodžie. V otevřené poloze jsou jednotlivá křídla naskládána vedle sebe na jedné (popř. obou) ze stran zasklené lodžie a fixována pružnou šňůrou. První křídlo je možné fixovat v pootevřené poloze a zajistit tak dokonalou průvzdušnost. Mytí skel pomocí běžných čistících prostředků bez abraziv je možné z vnitřní strany zaskleného prostoru bez nutnosti vysazování křídel. Pro čištění profilů postačí vlhký hadr. Technické údaje - křídla z čirého bezpečnostního kaleného skla tl. 6 mm s broušenými hranami, - vodící kolejnice a boční uzavírací lišty z profilů z hliníkových slitin, - veškerý spojovací materiál je nerezový tř. A2, - plastové komponenty a použité tmely jsou UV stabilní, - těsnost celé konstrukce zajištěna speciálním silikonovým těsněním, - dostatečná infiltrace zaskleného prostoru je podpořena průduchy v hliníkových profilech, - dešťové srážky a tající sníh jsou z kolejnic odvedeny drenážními otvory, - kartáčkové těsnění v kolejnici tlumí vibrace a zajišťuje tichý chod systému, - jednotlivá křídla jsou opatřena odolnými polyamidovými díly plněnými skleněnými vlákny, které jsou na sklo lepeny a zajištěny šroubovým spojem, - posun křídel po spodní kolejnici je zajištěn samomaznými nerezovými ložisky, - váha systému na spodní kolejnici nezatěžuje stropní část balkónu nebo lodžie, - každé křídlo je opatřeno malým plastovým madlem umožňujícím posun křídla po kolejnici a jeho otevření, - skla se posunují k jedné straně lodžie/ balkónu do tzv. parkoviště, otočením křídla v parkovišti se sklo otevře do vnitřního prostoru, - standardní povrchová úprava hliníkových profilů: práškový lak bílé barvy RAL 9010 nebo stříbrný elox (jiné barvy dle stupnice RAL na zakázku), - maximální doporučený rozměr jednoho křídla: šířka 0,7 m x výška 1,7 m, - maximální rozměry zasklívaného prostoru: šířka 10 m x výška 1,8 m (kombinací s pevnými okny se tyto rozměry mohou dále zvětšovat), - možnost uzamykání zámek standardně součástí systému, - hmotnost: plošná 16 kg/ m2, - hmotnost na běžný metr: 27 kg (při výšce zasklení 1,8 m). Provoz a údržba - snadná a rychlá ovladatelnost, - pro lehký a bezhlučný pohyb křídel je nutné udržovat spodní kolejnici v čistotě, - mytí oken z vnitřní strany lodžie/ balkónu bez nutnosti vysazení křídel. 3

14 Způsob osazení výrobku - systém je před vlastní montáží zkompletován ve výrobě, - montáž se provádí z vnitřní strany lodžie bez použití lešení či lávky, - na stávající konstrukci lodžie a zábradlí jsou nosné a vodící kolejnice připevněny ocelovými nebo nylonovými kotvami do betonu a cihel, případně pomocí šroubů do oceli v případě montáže na ocelové nosníky, - osová vzdálenost jednotlivých kotev cca mm dle typu materiálu, do kterého je systém kotven, - vyrovnání profilů pomocí plastových distančních podložek, - spáry vzniklé po montáži mezi profily a stavebním otvorem jsou kryty tmelením, popř. přelištováním podle velikosti vzniklé spáry, - přelištování se provádí nejčastěji pomocí hliníkového nebo pozinkovaného plechu s povrchovou úpravou práškového lakování v barvě profilů systému, - lišty se lepí pomocí silikonových tmelů, popř. šroubují. Dodavatelské a obchodní údaje Původ: Česká republika Realizace objednávky: před podepsáním smlouvy o dílo provede technik montážní firmy bezplatné zaměření, kontrolu stavu nosného prvku a zpracuje cenovou nabídku Dodací lhůta: Záruční lhůta: Životnost: Doprava: 3 4 týdny od složení zálohy 24 měsíců na kompletní dodávku (kromě skla) min. 10 let, předpokládaná cca 50 let zajišťuje dodavatel po dohodě s objednatelem Termín a doba montáže: montáž s dodávkou, doba montáže cca 4 8 hod Výhradní výrobce: ALUMISTR, s.r.o. U Výzkumu Hrušovany u Brna tel: fax: info@alumistr.cz Prodej a montáž v regionech zajištěny prostřednictvím sítě obchodních partnerů. 4

15 Návod k obsluze a údržbě bezrámového posuvného a otočného systému AluVista AluVerso Stali jste se uživateli posuvného a otočného hliníkového zasklívacího systému bez svislých dělících rámů. Bezrámové systémy AluVista a AluVerso slouží především pro zasklívání balkónů a lodžií. V kombinaci s rámovými systémy AluMistr je lze navíc využít pro vrchní bezrámové zasklení v altánech a zimních zahradách. Všechny systémy jsou řádně certifikovány, podrobeny zkouškám ve státních zkušebnách a splňují požadavky na bezpečnost a užitné vlastnosti těchto stavebních konstrukcí. Kvalitní povrchová úprava hliníkových profilů, využití nerezových a UV stabilních materiálů zajišťují dlouhou životnost bezrámového systému a jeho téměř bezúdržbový provoz. Při používání zasklívacího systému AluVista a AluVerso dodržujte následující pravidla: 1) Pro posun a otevírání křídla používejte madlo. * 2) Nezapomeňte odjistit zámek! 3) K otevření prosklené stěny je nutné zatáhnout za madlo u prvního křídla tak, aby došlo k zasunutí křídla do tzv. parkoviště, což je ta strana lodžie, kde je umístěn zámek a horní plastový výjezd. Kombinace výřezů v kolejnicích a speciálně konstruovaných plastových komponentů umožňuje otočení skleněného křídla a jeho následné otevření do vnitřního prostoru. U dalších křídel postup opakujte pro otevření je nutné každé křídlo posunout až do parkoviště. Křídla pojíždí po vodících lištách volně a bezhlučně. Pozor! Otevřená skla se musí vždy zajistit systémovou pruženkou k boční stěně. 4) Při uzavírání je postup obdobný. Poslední otevírané křídlo zavřete (otočte a zasuňte zpět do otvoru v kolejnici) a tahem za madlo posuňte až k těsnění na druhé straně lodžie, či sousednímu křídlu. Dbejte na správnou polohu křídel. 5) Otevírání a zavírání stěny provádějte pomalým pojezdem a vždy počítejte s mírným odporem a možnou deformací těsnění při dojezdu jednotlivých křídel k sobě. Těsnění je vyrobeno ze silikonové směsi a kromě běžného umývání nevyžaduje žádnou údržbu, je UV stabilní a jeho elasticita je zaručena na dlouhou řadu let. 6) Vodící profily jsou povrchově upraveny práškovou vypalovanou barvou (tzv. komaxitem), popř. přírodním eloxem. Chraňte je proti mechanickému poškození. V případě mechanického poškození (poškrábání laku) lze toto místo opravit pomocí autolaku stejné barvy (RAL 7040 šedá nebo RAL 9010 bílá). * V případě, že křídlo je vysoké a úzké, je vhodné k manipulaci s křídlem použít tlaku dlaní ruky na vertikální hranu výplně. Bezrámové systémy AluVista a AluVerso nevyžadují mimořádnou údržbu. Pro podporu jejich dlouhé životnosti a bezvadnou funkčnost však doporučujeme: - čistit dráhu posunu křídel od prachu a hrubých nečistot (listí, led, sníh), - čistit drenážní otvory, - v prašném prostředí občas vysát prach z mohérového těsnění. Při mytí používejte běžné čistící prostředky, které neobsahují organická rozpouštědla a tzv. tekuté písky, ani jiná brusiva. Jednotlivá skla se myjí pohodlně z vnitřního prostoru zaskleného balkónu či lodžie. Pokud by došlo k hlučnému posuvu s velkým odporem, zkontrolujte, zda není u koleček křídel hrubá nečistota nebo zda není znečištěna vodící lišta. Dodržujte pravidelný režim větrání! Zasklením lodžie je výrazně omezeno odvětrávání vzdušné vlhkosti, která se na lodžii vytváří. Dochází tím k rosení skel, zvláště v podzimních a zimních měsících. Mírným pootevřením oken z obou stran docílíte velmi rychlého vyvětrání. Tento režim stačí dodržovat 1x 2x denně. V případě rozbití výplní se obraťte na nejbližšího distributora systémů AluMistr, který s Vámi dohodne další postup při výměně výplní. ALUMISTR, s.r.o. U Výzkumu 603, Hrušovany u Brna IČ:
