UŽIVATELSKÝ NÁVOD Pojízdný stojan motor skládací NOSNOST 680 kg

Transkript

1 UŽIVATELSKÝ NÁVOD Pojízdný stojan motor skládací NOSNOST 680 kg

2 UPOZORNNÍ PED POUŽITÍM STOJANU SI POZORN PETTE A NÁSLEDUJTE VŠECHNY UPOZORNNÍ A INSTRUKCE. NEPEKRAUJTE POVOLENOU NOSNOST. POUŽÍVEJTE POUZE NA PEVNÉ ROVNÉ PODLAZE, KTERÁ UNESE TAKOVÉ ZATÍŽENÍ. PED ZATÍŽENÍM ZAJISTTE OTONÝ MECHANISMUS ÚCHOPNÉHO TALÍE. UJISTTE SE, ŽE JE MOTOR VYVÁŽEN A PIPEVNN K ÚCHOPNÉMU TALÍI PED ZATÍŽENÍM STOJANU. NEVYVÁŽENÉ ZATÍŽENÍ MŽE ZPSOBIT OTÁENÍ NA JEDNU NEBO DRUHOU STRANU, POKUD JE OTONÝ ZAJIŠUJÍCÍ MECHANISMUS POVOLENÝ. UVOLUJTE OTONÝ ZAJIŠUJÍCÍ MECHANISMUS POMALU A OPATRN. NEPOKOUŠEJTE SE POHYBOVAT SE ZATÍŽENÝM STOJANEM PO PODLAZE, KDE JSOU PUKLINY, DÍRY A JINÉ PEKÁŽKY, KTERÉ BY ZNESADOVALY PEMISOVÁNÍ. NIKDY SE NENACHÁZEJTE PÍMO POD NÁKLADEM (MOTOREM). PED KAŽDÝM POUŽITÍM VIZUÁLN ZKONTROLUJTE STOJAN, JESTLI NENÍ POŠKOZEN. ZKONTROLUJTE, ZDA-LI SE VE SVÁRECH NEVYSKYTUJÍ PRASKLINY, NEJSOU-LI OHNUTÉ NJAKÉ ÁSTI A NECHYBÍ-LI NEBO NEJSOU-LI POŠKOZENY RZNÉ ÁSTI. POUŽÍVEJTE POUZE NÁHRADNÍ SPOJOVACÍ PRVKY ATP. ZNAKY GOODYEAR RACING NEBO JINÉ VE SROVNATELNÉ KVALIT. ŽÁDNÝM ZPSOBEM NEUPRAVUJTE TENTO VÝROBEK. PORUŠENÍ TCHTO UPOZORNNÍ MŽE MÍT ZA NÁSLEDEK POŠKOZENÍ MAJETKU, ZRANNÍ NEBO USMRCENÍ OSOB. POPIS: Stojan pro motory je zaízení sloužící pro uchopení automobilových motor když jsou vyjmuty z vozidla. Toto zaízení je konstruováno pro zpístupn ní motoru k oprav a/nebo vým n. Souástí stojanu je zajišovací otoný talí, který umožuje otáení motoru pro snadn jší pístup. Stojan je vybaven koleky k zajišt ní pesouvání po hladkém rovném podkladu. ODPOVDNOST OBSLUHY/MAJITELE: Ped použitím tohoto stojanu je povinností majitele a/nebo obsluhy peíst a seznámit se s touto uživatelskou pírukou a porozum t všem upozorn ním a instrukcím vetn procesu kontroly a údržby, které obsahuje tato píruka a které jsou umíst ny na stojanu. Každý, kdo pracuje s tímto zaízením musí být seznámen s obsluhou, upozorn ními, údržbou atd., aby byla zajišt na bezpená manipulace a práce s tímto stojanem. Tuto uživatelskou píruku uschovejte pro pozd jší potebu.

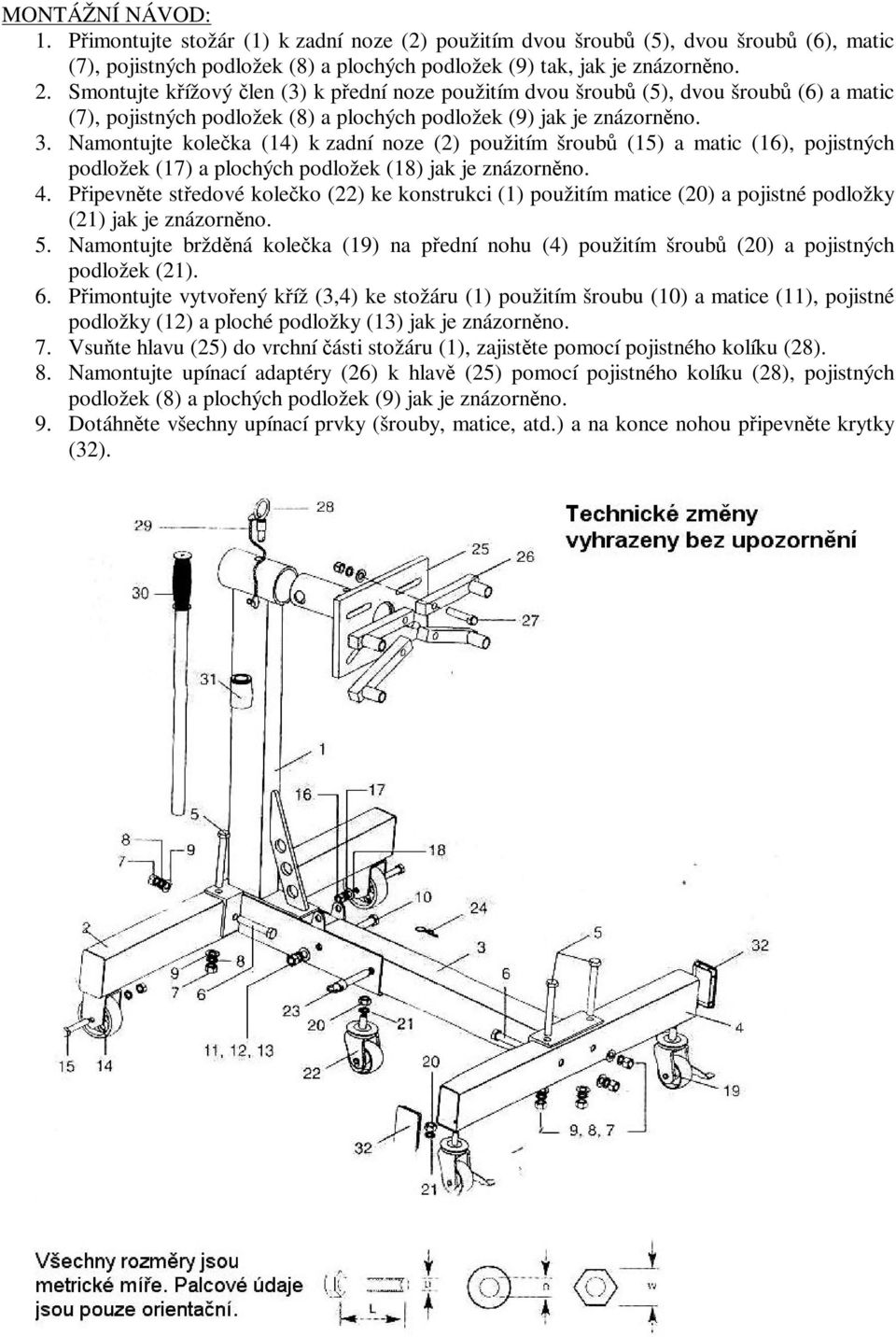

3 MONTÁŽNÍ NÁVOD: 1. Pimontujte stožár (1) k zadní noze (2) použitím dvou šroub (5), dvou šroub (6), matic (7), pojistných podložek (8) a plochých podložek (9) tak, jak je znázorn no. 2. Smontujte kížový len (3) k pední noze použitím dvou šroub (5), dvou šroub (6) a matic (7), pojistných podložek (8) a plochých podložek (9) jak je znázorn no. 3. Namontujte koleka (14) k zadní noze (2) použitím šroub (15) a matic (16), pojistných podložek (17) a plochých podložek (18) jak je znázorn no. 4. Pipevn te stedové koleko (22) ke konstrukci (1) použitím matice (20) a pojistné podložky (21) jak je znázorn no. 5. Namontujte bržd ná koleka (19) na pední nohu (4) použitím šroub (20) a pojistných podložek (21). 6. Pimontujte vytvoený kíž (3,4) ke stožáru (1) použitím šroubu (10) a matice (11), pojistné podložky (12) a ploché podložky (13) jak je znázorn no. 7. Vsute hlavu (25) do vrchní ásti stožáru (1), zajist te pomocí pojistného kolíku (28). 8. Namontujte upínací adaptéry (26) k hlav (25) pomocí pojistného kolíku (28), pojistných podložek (8) a plochých podložek (9) jak je znázorn no. 9. Dotáhn te všechny upínací prvky (šrouby, matice, atd.) a na konce nohou pipevn te krytky (32).

4 SEZNAM ÁSTÍ. POPIS KS. POPIS KS 1 Stožár 1 17 Pojistná podložka 8 mm 2 2 Zadní noha 1 18 Plochá podložka 8 mm 2 3 Kížový len 1 19 Bržd né koleko otoné 2 4 Pední noha 1 20 Matice 3 5 Šroub 12 x 100 mm (½ x 4 ) 4 21 Pojistná podložka 3 6 Šroub 12 x 75 mm (½ x 2¾ ) 4 22 Koleko otoné 1 7 Matice 17 mm Kolík 1 8 Pojistná podložka 12 mm Pojistná sponka 1 9 Plochá podložka 12 mm Upínací hlava 1 10 Šroub 12 mm (½ x 3 ) 1 26 Upínací adaptéry 4 11 Matice 18 mm 1 27 Šroub 12 x 50 mm (½ x 2 ) 4 12 Pojistná podložka 10 mm (3/8 ) 1 28 Jistící kolík hlavy 1 13 Plochá podložka 10 mm (3/8 ) 1 29 etízek 1 14 Koleko 2 30 Držadlo 1 15 Šroub 10 mm x 60mm(3/8 x 2-3/8 ) 2 31 Dutý váleek pro umíst ní držadla 1 16 Matice 14 mm 2 32 Krytka 4 POUŽÍVÁNÍ: Ped zatížením uzamkn te upínací talí rotaního mechanismu. Použitím nap. jeábového zvedáku zav šte motor do roviny s upínacím talíem. Povolené (ale ne odd lené od talíe) upínací adaptéry pišroubujte k zadní ásti motoru použitím šroub se zvonovým uchycením (šrouby nejsou souástí tohoto stojanu). Ujist te se, že je motor vycentrován a je sm rován pímo k upínacímu talíi, po té dotáhn te upínací adaptéry k motoru a taktéž k upínacímu talíi. Po té, co se ujistíte, že jsou všechna spojení pevn dotažena, POMALU spoušt jte zvedák, peneste zát ž na stojan. K odd lení stojanu a motoru prvn pipojte zvedák k motoru pomocí záv sného lana nebo podobného pípravku. Jakmile je zvedák s lanem k motoru bezpen pipojen, zdvihn te zvedák tak, aby na n m byla penesena celá váha motoru. Nyní povolte a odšroubujte upínací šrouby a vysute stojan z motoru. KONTROLA: Ped každým použitím stojanu provete vizuální kontrolu. Zkontrolujte, jestli není prasklý nebo zlomený n jaký svár, jestli se nevyskytuje rozsáhlá koroze, jestli nejsou povolené, poškozené nebo chyb jící n které ásti. Zkontrolujte, zda-li se všechny koleka voln otáejí. Také zkontrolujte, jestli zámek otáení upínacího talíe pracuje správn. Jakmile se vyskytne stejná i podobná vada, která byla nyní uvedena, stojan nepoužívejte. Taktéž kontrolujte štítek na konstrukci jestli je itelný a pevn pipevn ný k stojanu. Jestliže ne, kontaktujte odd lení pro vým nu. Jestliže je zjišt no, že byl stojan vystaven nadm rnému zatížení nebo píliš rychlému zatížení, musíte NEODKLADN stojan zkontrolovat. Jestliže si nejste jisti technickým stavem vašeho stojanu, prosím volejte Zákaznickou horkou linku. ÚDRŽBA: Udržujte stojan istý a dobe promazávaný. Mazejte všechny osy koleek motorovým olejem nebo lehkým strojním olejem a nakláp cí ložiska koleek mažte vazelínou alespo jednou ron nebo jakmile je poteba. Taktéž naneste tenkou vrstvu vazelíny na otoný mechanismus otoného talíe jakmile je teba, ale nejmén jednou ron.

5 Všeobecné záruní podmínky Dovozce výrobku Levior s.r.o. poskytuje na svoje výrobky dle obchodního/obanského zákoníku záruku 6/24 msíc ode dne prodeje. 1. Záruka se vztahuje na poruchy a závady, které v prbhu 6/24 msíní záruní doby vznikly vadou materiálu. Tyto závady budou opravené bezplatn do 31 dní ode dne pevzetí výrobku z prodejny. Datum prodeje je nutno prokázat ádn vyplnným záruním listem, fakturou, útenkou). Jiné nároky ve vztahu k poškození jakéhokoliv druhu, pímého nebo nepímého, vi osobám nebo majetku jsou vyloueny. 2. Záruka se nevztahuje na závady zavinné neodborným zacházením, petížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného píslušenství nebo nevhodných pracovních nástroj, záseahem nepovolané osoby, pirozeným opotebením nebo poškozením bhem transportu. Dále se nevztahuje na píslušenství a díly, které potebují pravidelnou výmnu. 3. Pokud nebude závada shledána jako podléhající záruce, hradí náklady spojené s výkonem servisního technika dle platného ceníku a pepravu výrobku zpt vlastník výrobku. 4. Pi uplatování nárok na záruní opravu je nutno pedložit záruní list, který je platný pouze tehdy, je-li opaten datem výroby a prodeje, razítkem píslušné prodejny a podpisem prodávajícího, popípad platný kupní doklad. 5. Reklamaci uplatujete u prodejce, kde jste výrobek zakoupili. Prodávající je povinen vyplnit záruní list (datum prodeje, razítko prodejny a podpis). Všechny tyto údaje musí být vyplnny ihned pi prodeji. 6. Výrobky zasílejte k oprav pouze s detailním popisem závady, piloženým záruním listem, nejlépe v originálním balení, kterou pro tyto úely doporuujeme uschovat. 7. Výrobky pedávejte do servisu oištné od neistot. V opaném pípad je z hygienických dvod není možné pijmou, nebo je nutné útovat poplatek za ištní. Název výrobku Typ výrobku Datum prodeje ZÁRUNÍ LIST Razítko a podpis prodejce Záznam o provedeném servisním zákroku Datum pevzetí servisem Datum provedení opravy íslo reklamaního protokolu Podpis pracovníka Poznámky
