1 HLINÍKOVÉ KOUPELNOVÉ SKŘÍŇKY Zrcadlové skříňky nad umyvadlo Zrcadlové skříňky nad umyvadlo - se světlem a zásuvkou 230V GASPRA - HSA 068 Návod k montáži

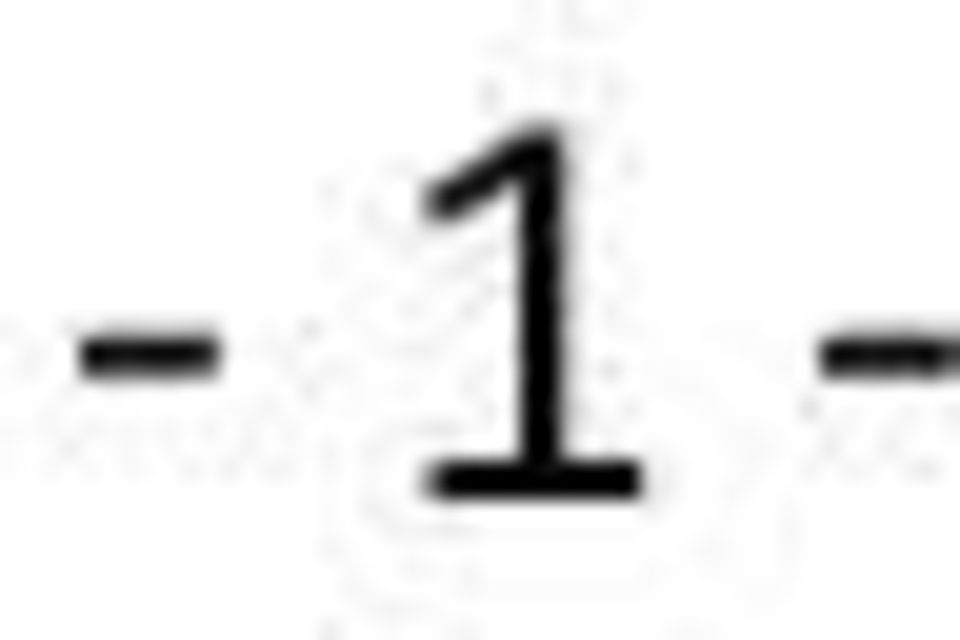

2 - 1 -

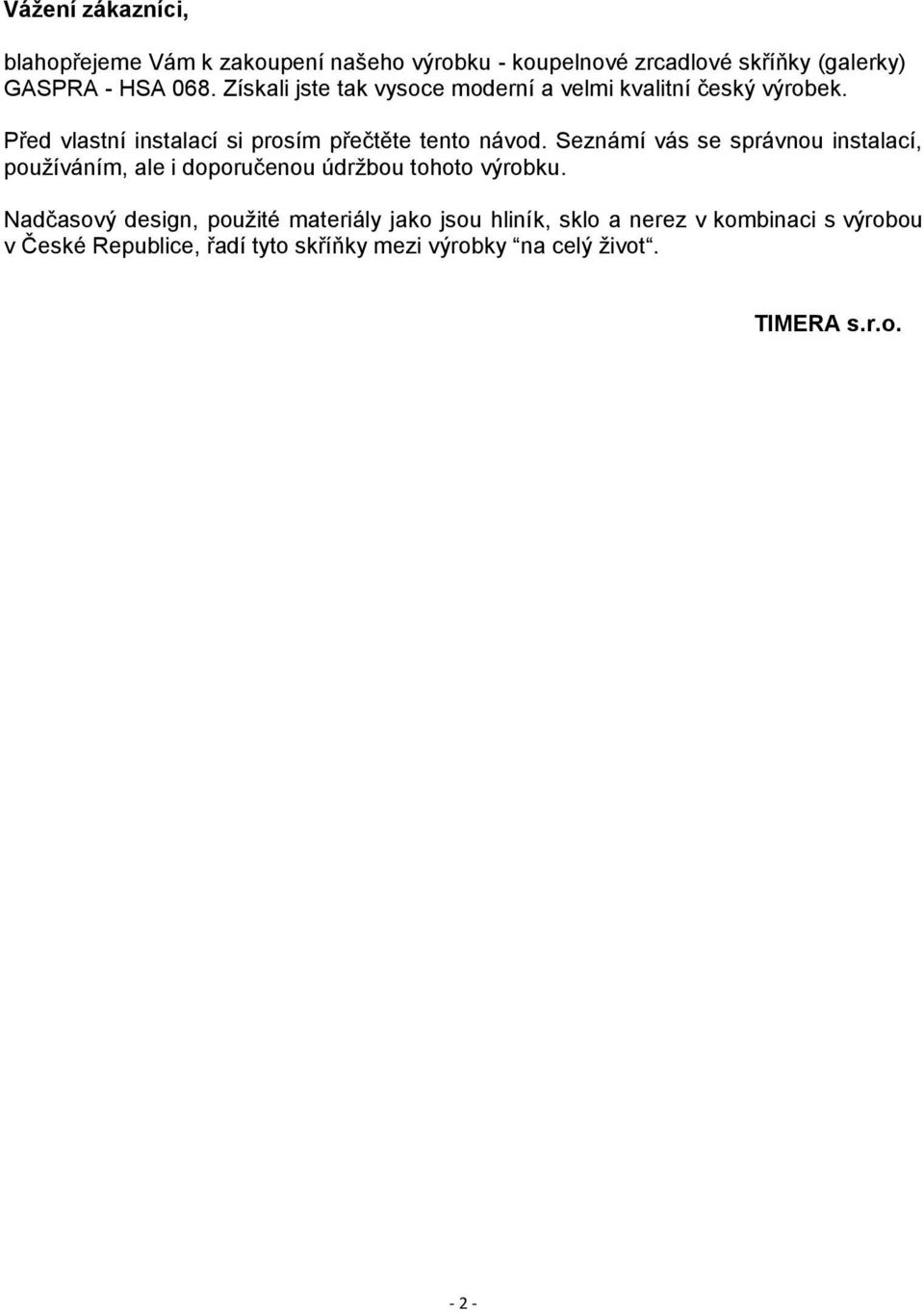

3 Vážení zákazníci, blahopřejeme Vám k zakoupení našeho výrobku - koupelnové zrcadlové skříňky (galerky) GASPRA - HSA 068. Získali jste tak vysoce moderní a velmi kvalitní český výrobek. Před vlastní instalací si prosím přečtěte tento návod. Seznámí vás se správnou instalací, používáním, ale i doporučenou údržbou tohoto výrobku. Nadčasový design, použité materiály jako jsou hliník, sklo a nerez v kombinaci s výrobou v České Republice, řadí tyto skříňky mezi výrobky na celý život. TIMERA s.r.o

Seznámí vás se správnou instalací, používáním, ale i doporučenou údržbou tohoto výrobku.

4 OBSAH: 1. Popis výrobku.... str Provedení str Tabulka dodávaných typů str Obsah dodávky..... str Volitelné příslušenství str Montáž.. str Umístění, připojovací podmínky (pro HSA 068 se světlem).. str Bezpečnost.... str Upevnění na stěnu, elektroinstalace.. str Údržba.. str Výměna světelného zdroje (pro HSA 068 se světlem)... str Čištění. str Technické parametry... str. 7 ZÁRUČNÍ PODMÍNKY... str. 8 ZÁRUČNÍ LIST... str

Upevnění na stěnu, elektroinstalace.. str. 6 3. Údržba.. str. 7 3.1. Výměna světelného zdroje (pro HSA 068 se světlem)... str. 7 3.2.

5 1. Popis výrobku GASPRA - HSA 068 GASPRA - HSA 068 jsou moderní a vysoce kvalitní koupelnové zrcadlové skříňky nad umyvadlo. Výška 677 mm, šířka 400 až 900 mm dle typu, hloubka 158 mm. Dodávané varianty: - bez světla a zásuvky - s vnějším horním osvětlením, vypínačem světla a zásuvkou 230V 1.1. Provedení Vnější rozměry: Šířka mm dle typu x 677 mm výška x 158 mm hloubka Korpus: Hliníkový profil eloxovaný stříbrný, síla 16 mm Zadní stěna: MDF deska laminovaná Dvířka: Oboustranné lepené zrcadlo o celkové síle 6 mm Police: Skleněné, broušená hrana, výškově stavitelné, o síle 6 mm Panty: S tlumeným dorazem SOFT CLOSE Úchytky: Chrom Osvětlení : Zářivková trubice 12W, šířka svítidla š.380 x v.30 x hl.60 mm Pro HSA 068 šířky mm Zářivková trubice 24W, šířka svítidla š.580 x v.30 x hl.60 mm Pro HSA mm Elektro: 1 zásuvka 230V s vypínačem světla, typy se světlem a zásuvkou 1.2. Tabulka dodávaných typů GASPRA - HSA 068 Typ Šířka Osvětlení Zásuvka, vypínač Otevírání *) HSA mm - - L HSA mm - - P HSA mm Zářivka 12W ANO L HSA mm Zářivka 12W ANO P HSA mm - - L HSA mm - - P HSA mm Zářivka 12W ANO L HSA mm Zářivka 12W ANO P HSA mm - - L,P HSA mm - - L,P HSA mm - - L,P HSA mm Zářivka 12W ANO L,P HSA mm - - L,P HSA mm Zářivka 24W ANO L,P HSA mm - - L,P HSA mm Zářivka 24W ANO L,P - 4 -

1. Provedení Vnější rozměry: Šířka 400-900 mm dle typu x 677 mm výška x 158 mm hloubka Korpus: Hliníkový profil eloxovaný stříbrný, síla 16 mm Zadní stěna: MDF deska laminovaná Dvířka: Oboustranné

6 *) L = levé otevírání Dvířka při otevírání uchopím levou rukou, panty jsou při čelním pohledu na skříňku vlevo. P = pravé otevírání Dvířka při otevírání uchopím pravou rukou, panty jsou při čelním pohledu na skříňku vpravo Obsah dodávky 1 ks Hliníková zrcadlová skříňka GASPRA - HSA 068 dle výběru zákazníka 2 ks Závěsná podložka pro zavěšení skříňky na stěnu 2 ks Vrut 5x60mm - pro ukotvení závěsné podložky 1 ks Vrut 5x60mm - pro spodní zajištění skříňky 3 ks Hmoždinka průměr 8mm 1 ks Záslepka otvoru spodního zajištění skříňky 2 ks Tlumič zavírání dvířek SOFT-CLOSE 3 ks Skleněná police Návod k obsluze včetně záručního listu 1.4. Volitelné příslušenství Otočný košík vestavný, provedení chrom, 280 x 120 x 65 mm (délka x šířka x výška) 2. Montáž 2.1. Umístění, připojovací podmínky (pro GASPA - HSA 068 se světlem) Hliníková zrcadlová skříňka GASPRA HSA 068, která je vybavena svítidlem a zásuvkou, musí být umístěna dle platných bezpečnostních předpisů. Výrobek smí být připojen k pevnému rozvodu v síti 1NPE 230V 50Hz TN-S. Předřazené jištění 10A a RCD 30 ma! 2.2. Bezpečnost POZOR!!! Připojení na elektrickou síť smí provádět pouze osoba s elektrotechnickou kvalifikací. POZOR!!! Před vlastní montáží skříňky GASPRA HSA 068 se svítidlem a zásuvkou odpojte přívodní kabel od elektrické sítě

Obsah dodávky 1 ks Hliníková zrcadlová skříňka GASPRA - HSA 068 dle výběru zákazníka 2 ks Závěsná podložka pro zavěšení skříňky na stěnu 2 ks Vrut 5x60mm - pro ukotvení závěsné podložky 1 ks Vrut

7 2.3. Upevnění na stěnu, elektroinstalace Montáž výrobku na stěnu doporučujeme svěřit kvalifikované osobě. - výrobek opatrně vyjměte z přepravního obalu. - proveďte rozměření kotvících míst. Dodržte předepsané rozteče. Umístěte střed závěsných podložek 25 mm od horní hrany korpusu. Dodržte předepsané rozteče. pro skříňku šířky 400 mm - rozteč 280 mm pro skříňku šířky 500 mm - rozteč 360 mm pro skříňku šířky 600 mm - rozteč 440 mm pro skříňku šířky 700 mm - rozteč 540 mm pro skříňku šířky 800 mm - rozteč 640 mm pro skříňku šířky 900 mm - rozteč 740 mm - před samotným vrtáním se ujistěte, že v místech budoucích otvorů neprobíhají elektrické, plynové, vodovodní, odpadní nebo jiné instalace. Vrtejte otvory vhodným vrtákem průměru 8 mm a vložte hmoždinky. - do hmoždinek našroubujte vrut společně se závěsnou podložkou. Přesné vodorovné vyrovnání proveďte pootočením závěsných podložek s excentrickými otvory, a to před definitivním utažením vrutů. Kontrolu proveďte vodováhou. - zavěste opatrně skříňku a usaďte ji do budoucí stálé polohy. POZOR!!! Při manipulaci se skříňkou zajistěte skleněná dvířka proti samovolnému otevření, popřípadě je před vlastní montáži demontujte. - označte bod pro spodní zajištění skrz spodní otvor v zádech skříňky. - skříňku vysaďte a na označeném místě vyvrtejte otvor o průměru 8 mm. Vložte hmoždinku. - proveďte nyní zapojení do elektrické sítě. - zavěste opatrně skříňku a usaďte ji do budoucí stálé polohy, zajistěte vrutem skrz spodní otvor. Do otvoru umístěte krytku. - umístěte police na připravené podpěry polic. Pozice polic lze ručně změnit vyšroubováním a opětovným zašroubováním do připravených otvorů, které jsou opatřeny krytkou. - v případě potřeby vyrovnejte zrcadlová dvířka prostřednictvím stavících šroubů na pantech. - do spodního pantu dvířek osaďte tlumič zavírání SOFT-CLOSE. Tlumič přiložte k ramínku pantu, na část se stavěcími šrouby, a směrem k zadní části skříňky jej zajistěte (click). Pootočením stavěcího šroubu v zadní části tlumiče nastavte tlumící sílu zavírání dvířek

pro skříňku šířky 400 mm - rozteč 280 mm pro skříňku šířky 500 mm - rozteč 360 mm pro skříňku šířky 600 mm - rozteč 440 mm pro skříňku šířky 700 mm - rozteč 540 mm pro skříňku šířky 800 mm - rozteč

8 3. Údržba 3.1. Výměna světelného zdroje (pro HSA 068 se světlem) Před výměnou světelného zdroje vypněte přívod elektrické energie pro HSA sejměte jednu, magneticky přichycenou, boční krytku svítidla - tahem do strany vysuňte průhledítko svítidla - vyjměte trubici pootočením a nahraďte ji za novou. Typ zářivkového svítidla naleznete v odstavci 4. Technické parametry Čištění Běžné čištění provádějte jemným hadříkem neabrazivními čistícími prostředky. Nepoužívejte čistící prostředky s obsahem kyselin. 4. Technické parametry Napětí: 230V Kmitočet: 50 Hz Příkon osvětlení: 12W - HSA xxx HSA xxx 24W - HSA xxx HSA xxx Maximální proud: 10A Krytí: IP 24 Třída ochrany: I Světelný zdroj: Zářivková trubice T4 12W IZS 4-1 Pro HSA xxx HSA xxx Zářivková trubice T5 24W IZS 6-1 Pro HSA xxx HSA xxx - 7 -

Typ zářivkového svítidla naleznete v odstavci 4. Technické parametry. 3.2. Čištění Běžné čištění provádějte jemným hadříkem neabrazivními čistícími prostředky.

9 Záruční podmínky Délka záruční doby je 24 měsíců od data prodeje. Záruka se vztahuje pouze na zboží registrované nebo označené firmou TIMERA. Záruční opravy budou provedeny v sídle firmy. Záruční lhůta se prodlužuje o dobu trvání opravy. O způsobu dopravy rozhoduje výhradně servisní technik. Záruka se neposkytuje v případě ztráty nebo záměny záručního listu, při zničení výrobku způsobené živelnou pohromou, při přepravě, nevhodným umístěním, nevhodnou obsluhou, neodbornou montáží, užíváním zařízení v neodpovídajících podmínkách. Záruka se nevztahuje na spotřební materiál světelné zdroje a pod. Výrobce rovněž nenese odpovědnost za případné ztráty, které vzniknou uživateli následkem poruchy zařízení. Záruka se uplatňuje předložením kompletně vyplněného záručního listu a zařízení určeného k opravě, včetně příslušenství. Duplikát záručního listu se nevystavuje, zákazník ručí za jeho správnost a originálnost

Záruka se neposkytuje v případě ztráty nebo záměny záručního listu, při zničení výrobku způsobené živelnou pohromou, při přepravě, nevhodným umístěním, nevhodnou obsluhou, neodbornou montáží,

10 Záruční list Název výrobku: Typ: Výrobní číslo: Datum prodeje: Podpis prodávajícího: Prodávající organizace : Adresa, telefon, razítko : Přijato do opravy: Popis závady: Datum odeslání: Přijato do opravy: Popis závady: Datum odeslání: Přijato do opravy: Popis závady: Datum odeslání: - 9 -

Přijato do opravy: Popis závady: Datum odeslání: Přijato do opravy:

11 - 10 -

12 GASPRA-HSA TIMERA,2014 TIMERA s.r.o., Slunečná 2089, Náchod
