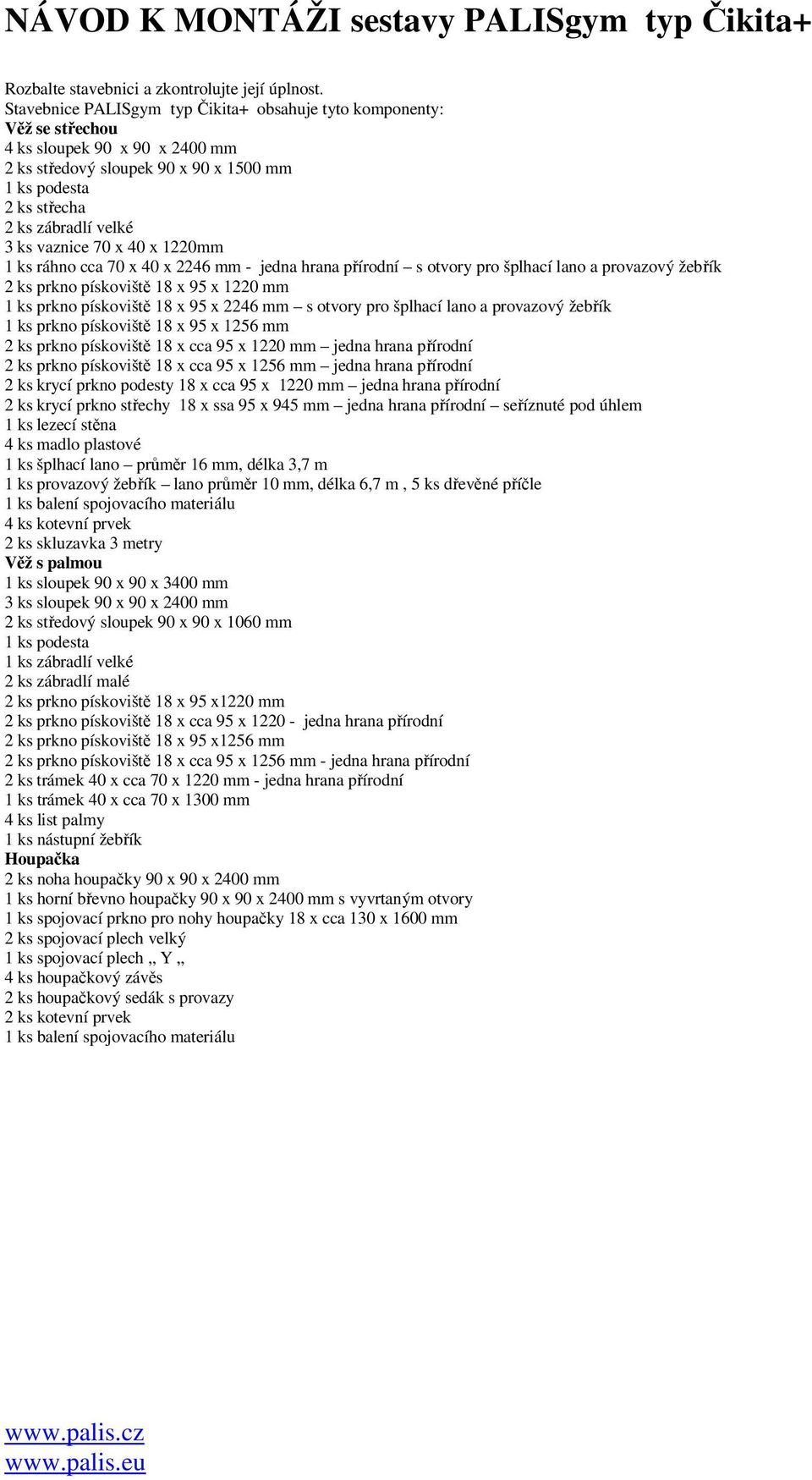

2 NÁVOD K MONTÁŽI sestavy PALISgym typ Čikita+ Rozbalte stavebnici a zkontrolujte její úplnost. Stavebnice PALISgym typ Čikita+ obsahuje tyto komponenty: Věž se střechou 4 ks sloupek 90 x 90 x 2400 mm 2 ks středový sloupek 90 x 90 x 1500 mm 1 ks podesta 2 ks střecha 2 ks zábradlí velké 3 ks vaznice 70 x 40 x 1220mm 1 ks ráhno cca 70 x 40 x 2246 mm - jedna hrana přírodní s otvory pro šplhací lano a provazový žebřík 2 ks prkno pískoviště 18 x 95 x 1220 mm 1 ks prkno pískoviště 18 x 95 x 2246 mm s otvory pro šplhací lano a provazový žebřík 1 ks prkno pískoviště 18 x 95 x 1256 mm 2 ks prkno pískoviště 18 x cca 95 x 1220 mm jedna hrana přírodní 2 ks prkno pískoviště 18 x cca 95 x 1256 mm jedna hrana přírodní 2 ks krycí prkno podesty 18 x cca 95 x 1220 mm jedna hrana přírodní 2 ks krycí prkno střechy 18 x ssa 95 x 945 mm jedna hrana přírodní seříznuté pod úhlem 1 ks lezecí stěna 4 ks madlo plastové 1 ks šplhací lano průměr 16 mm, délka 3,7 m 1 ks provazový žebřík lano průměr 10 mm, délka 6,7 m, 5 ks dřevěné příčle 1 ks balení spojovacího materiálu 4 ks kotevní prvek 2 ks skluzavka 3 metry Věž s palmou 1 ks sloupek 90 x 90 x 3400 mm 3 ks sloupek 90 x 90 x 2400 mm 2 ks středový sloupek 90 x 90 x 1060 mm 1 ks podesta 1 ks zábradlí velké 2 ks zábradlí malé 2 ks prkno pískoviště 18 x 95 x1220 mm 2 ks prkno pískoviště 18 x cca 95 x jedna hrana přírodní 2 ks prkno pískoviště 18 x 95 x1256 mm 2 ks prkno pískoviště 18 x cca 95 x 1256 mm - jedna hrana přírodní 2 ks trámek 40 x cca 70 x 1220 mm - jedna hrana přírodní 1 ks trámek 40 x cca 70 x 1300 mm 4 ks list palmy 1 ks nástupní žebřík Houpačka 2 ks noha houpačky 90 x 90 x 2400 mm 1 ks horní břevno houpačky 90 x 90 x 2400 mm s vyvrtaným otvory 1 ks spojovací prkno pro nohy houpačky 18 x cca 130 x 1600 mm 2 ks spojovací plech velký 1 ks spojovací plech Y 4 ks houpačkový závěs 2 ks houpačkový sedák s provazy 2 ks kotevní prvek 1 ks balení spojovacího materiálu

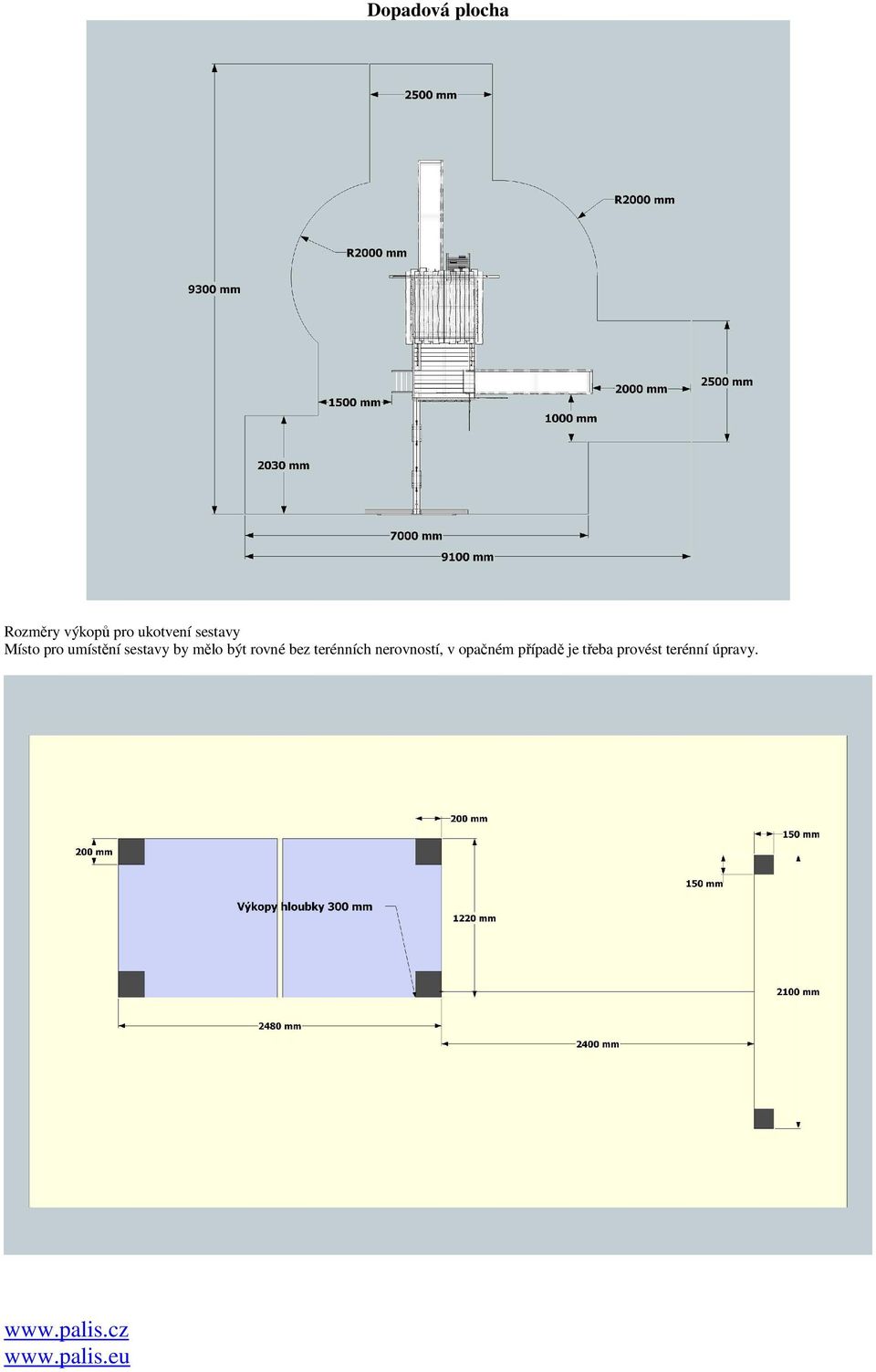

3 Dopadová plocha Rozměry výkopů pro ukotvení sestavy Místo pro umístění sestavy by mělo být rovné bez terénních nerovností, v opačném případě je třeba provést terénní úpravy.

4 U spojů, kde je použito šroubu M8 x 135 mm s plastovou podložkou a krytkou dodržte skladbu jednotlivých součástí spoje dle obrázku, jinak hrozí při utahování rozlomení plastové podložky. Horní krytky osaďte až po úplném zkompletování sestavy pro případ, že byste museli nějaký spoj povolit! Montáž provádějte co nejblíže místa finálního umístění sestavy, minimálně ve dvou osobách. VĚŽ SE STŘECHOU Na rovnou plochu na dřevěné podklady položte sloupky 90x90x2400mm. Dvojice narážecích matic ( jsou ve sloupcích již zalisované ) určené pro zábradlí musí směřovat k zemi a matice v otvoru pro podestu na jednom sloupku do strany.

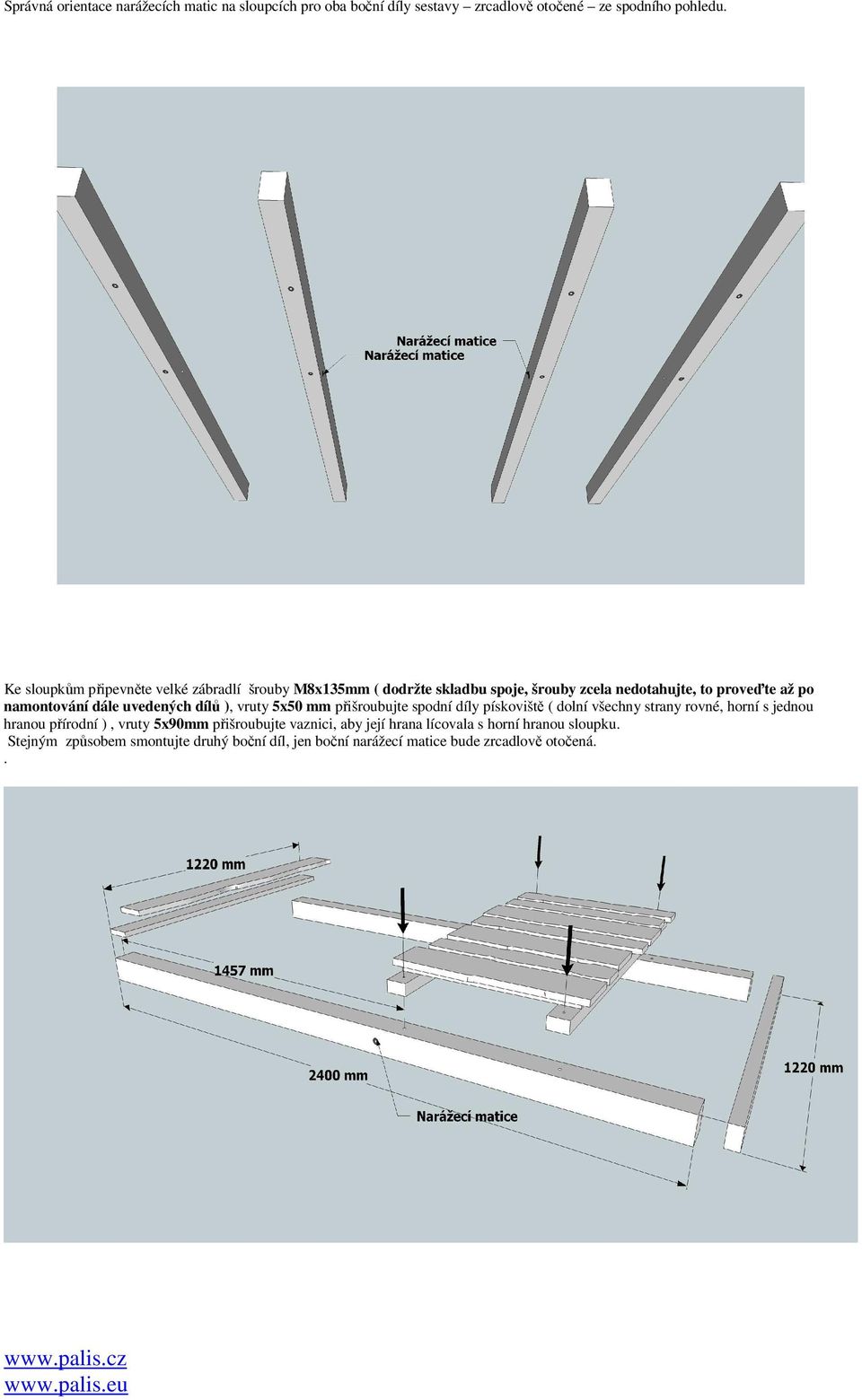

5 Správná orientace narážecích matic na sloupcích pro oba boční díly sestavy zrcadlově otočené ze spodního pohledu. Ke sloupkům připevněte velké zábradlí šrouby M8x135mm ( dodržte skladbu spoje, šrouby zcela nedotahujte, to proveďte až po namontování dále uvedených dílů ), vruty 5x50 mm přišroubujte spodní díly pískoviště ( dolní všechny strany rovné, horní s jednou hranou přírodní ), vruty 5x90mm přišroubujte vaznici, aby její hrana lícovala s horní hranou sloupku. Stejným způsobem smontujte druhý boční díl, jen boční narážecí matice bude zrcadlově otočená..

6 Kompletní sestavený boční díl podle obrázku otočte o 180 stupňů a namontujte podestu a druhý boční díl. Spojení proveďte šrouby M8x135mm ( dodržte skladbu spoje ). Na jedné straně zasuňte šrouby do otvorů ve sloupku zvenku, matice jsou již zalisované v podestě, na druhé straně vsuňte šrouby z prostoru pod podestou směrem ke sloupku ( matice jsou již ve sloupku ). Vruty 5x50mm připevněte prkna pískoviště na straně, kde se na vnější straně sloupku nachází šrouby s plastovou krytkou, jen horní s přírodní hranou, na druhé straně připevněte prkna obě. Takto smontovanou část postavte do svislé polohy.

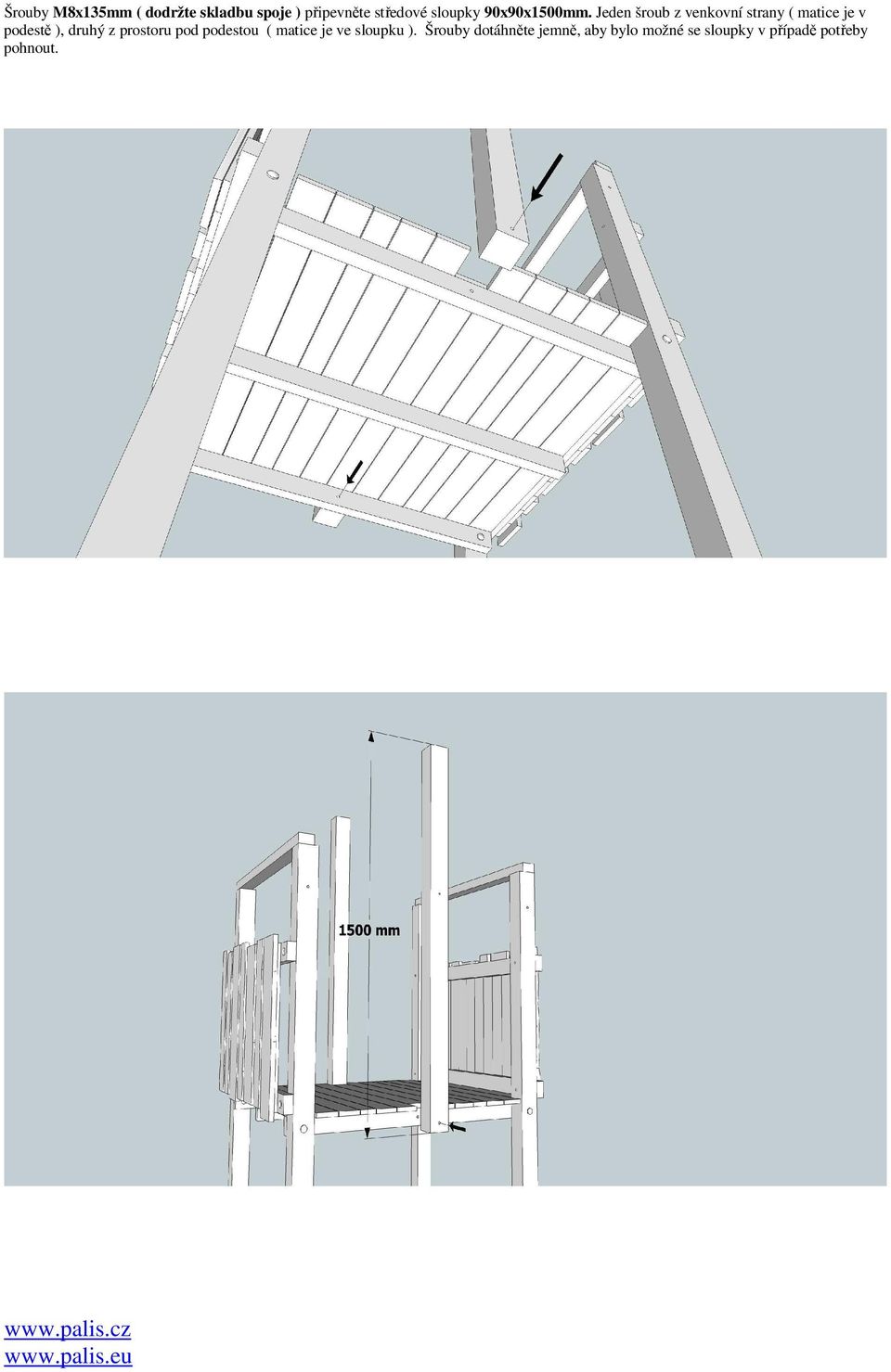

7 Šrouby M8x135mm ( dodržte skladbu spoje ) připevněte středové sloupky 90x90x1500mm. Jeden šroub z venkovní strany ( matice je v podestě ), druhý z prostoru pod podestou ( matice je ve sloupku ). Šrouby dotáhněte jemně, aby bylo možné se sloupky v případě potřeby pohnout.

8 Třemi šrouby M8x135mm( dodržte skladbu spoje ) připevněte ráhno pro lano a provazový žebřík ke krajním a středovému sloupku. Vruty 5x90mm připevněte horní vaznici tak, aby její vnější krajní hrany a středy lícovali s vnějšími hranami a středy středových sloupků. Před montáží střechy sestavu horizontálně i vertikálně vyrovnejte a dotáhněte všechny šroubové spoje M8x135mm. Díl střechy připevněte vruty 5x90mm z obou stran skrz krokev do krajního a středového sloupku tak, aby horní seříznutá plocha krokve lícovala se středem vaznice na středovém sloupku ( viz obrázek ). Takto připevněte i protilehlou stranu střechy.

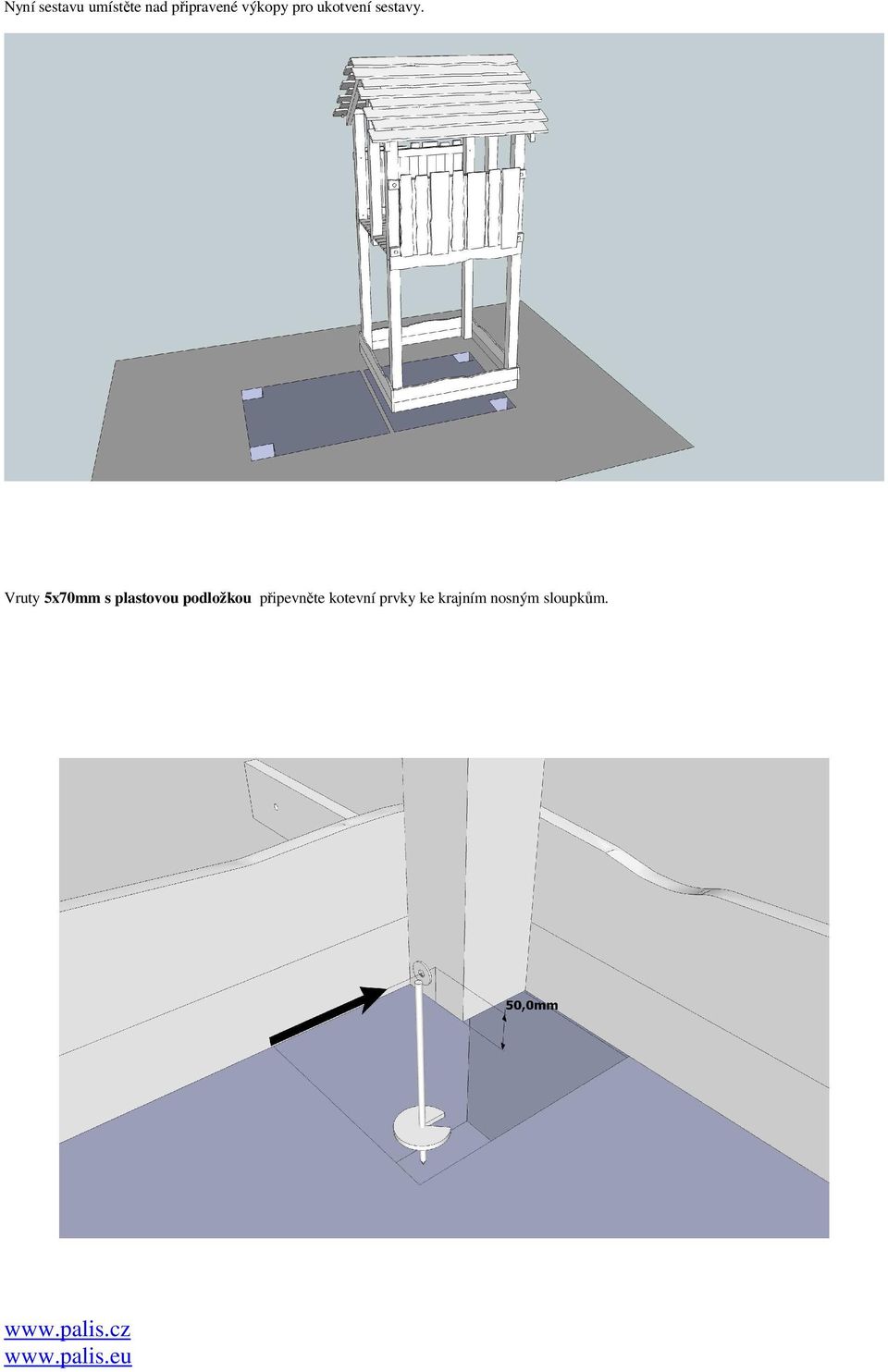

9 Nyní sestavu umístěte nad připravené výkopy pro ukotvení sestavy. Vruty 5x70mm s plastovou podložkou připevněte kotevní prvky ke krajním nosným sloupkům.

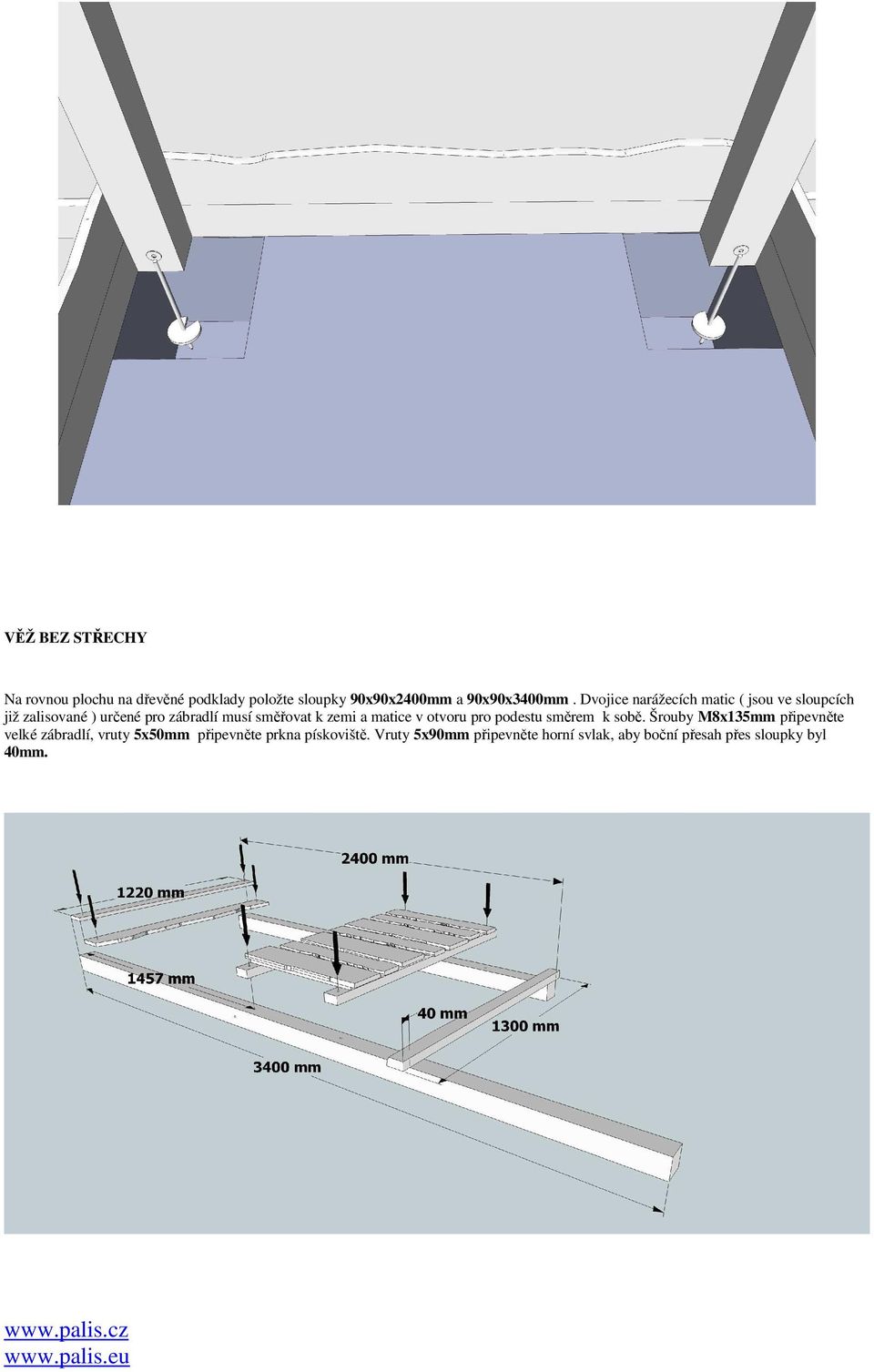

10 VĚŽ BEZ STŘECHY Na rovnou plochu na dřevěné podklady položte sloupky 90x90x2400mm a 90x90x3400mm. Dvojice narážecích matic ( jsou ve sloupcích již zalisované ) určené pro zábradlí musí směřovat k zemi a matice v otvoru pro podestu směrem k sobě. Šrouby M8x135mm připevněte velké zábradlí, vruty 5x50mm připevněte prkna pískoviště. Vruty 5x90mm připevněte horní svlak, aby boční přesah přes sloupky byl 40mm.

11 Druhý díl smontujte dle obrázku, dvojice matic umístěných na sloupcích na jedné straně musí opět směřovat k zemi, na bočních stranách směrem k sobě. Vruty 5x50mm připevněte prkna pískoviště. Otočte první díl o 180 stupňů. Vsuňte do něj podestu dle obrázku a připevněte šrouby M8x135mm. Opatrně nasaďte druhý díl a opět připevněte šrouby M8x135mm.

12 Vruty 5x50mm připevněte prkna pískoviště dle obrázku. Nyní smontovaný celek postavte do svislé polohy. Šrouby M8x135mm připevněte středové sloupky. Na každém je osazená matice, ta musí být v horní části a směřovat k podestě. Pro připevnění v dolní části jsou matice již osazené v podestě.

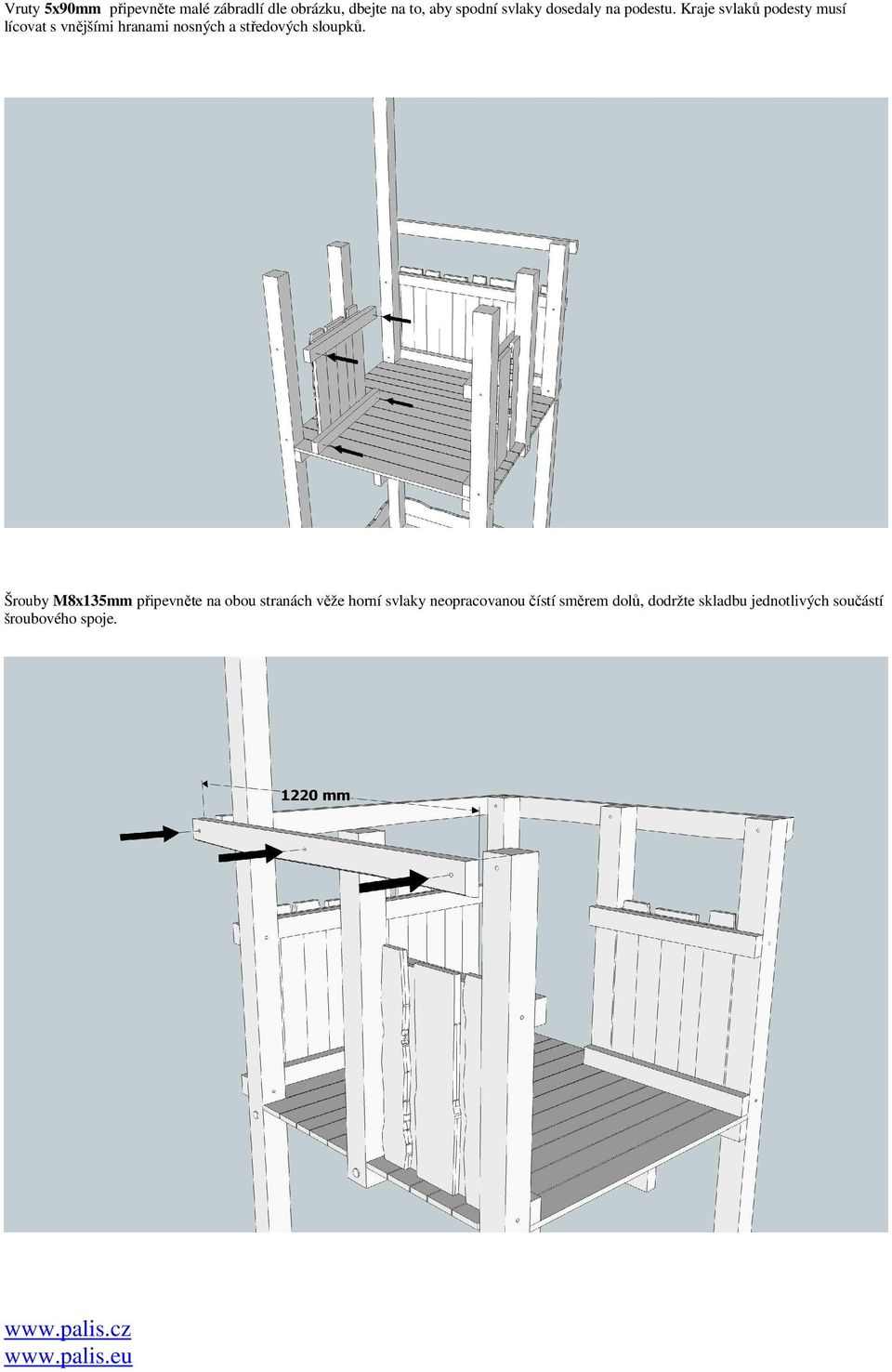

13 Vruty 5x90mm připevněte malé zábradlí dle obrázku, dbejte na to, aby spodní svlaky dosedaly na podestu. Kraje svlaků podesty musí lícovat s vnějšími hranami nosných a středových sloupků. Šrouby M8x135mm připevněte na obou stranách věže horní svlaky neopracovanou čístí směrem dolů, dodržte skladbu jednotlivých součástí šroubového spoje.

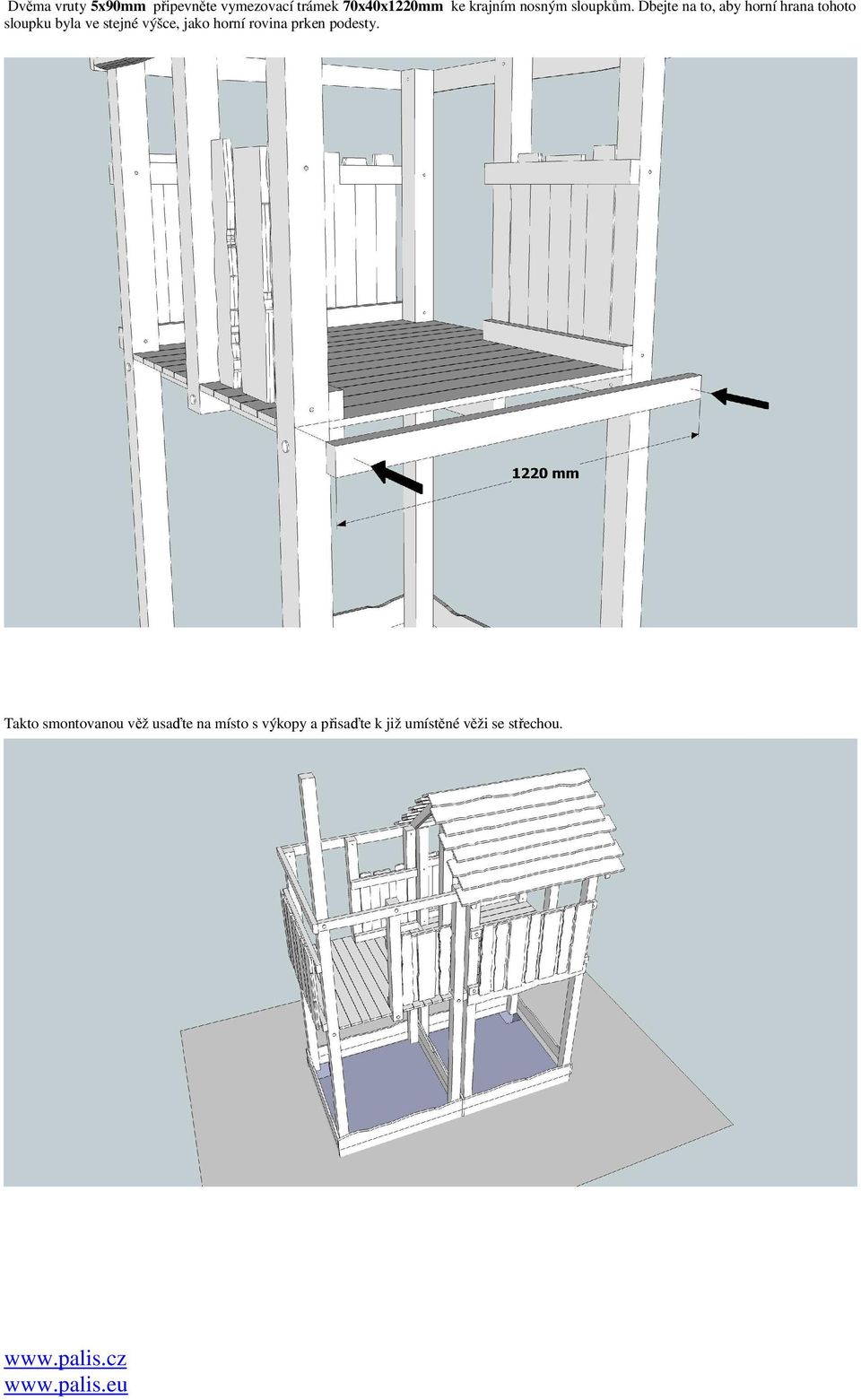

14 Dvěma vruty 5x90mm připevněte vymezovací trámek 70x40x1220mm ke krajním nosným sloupkům. Dbejte na to, aby horní hrana tohoto sloupku byla ve stejné výšce, jako horní rovina prken podesty. Takto smontovanou věž usaďte na místo s výkopy a přisaďte k již umístěné věži se střechou.

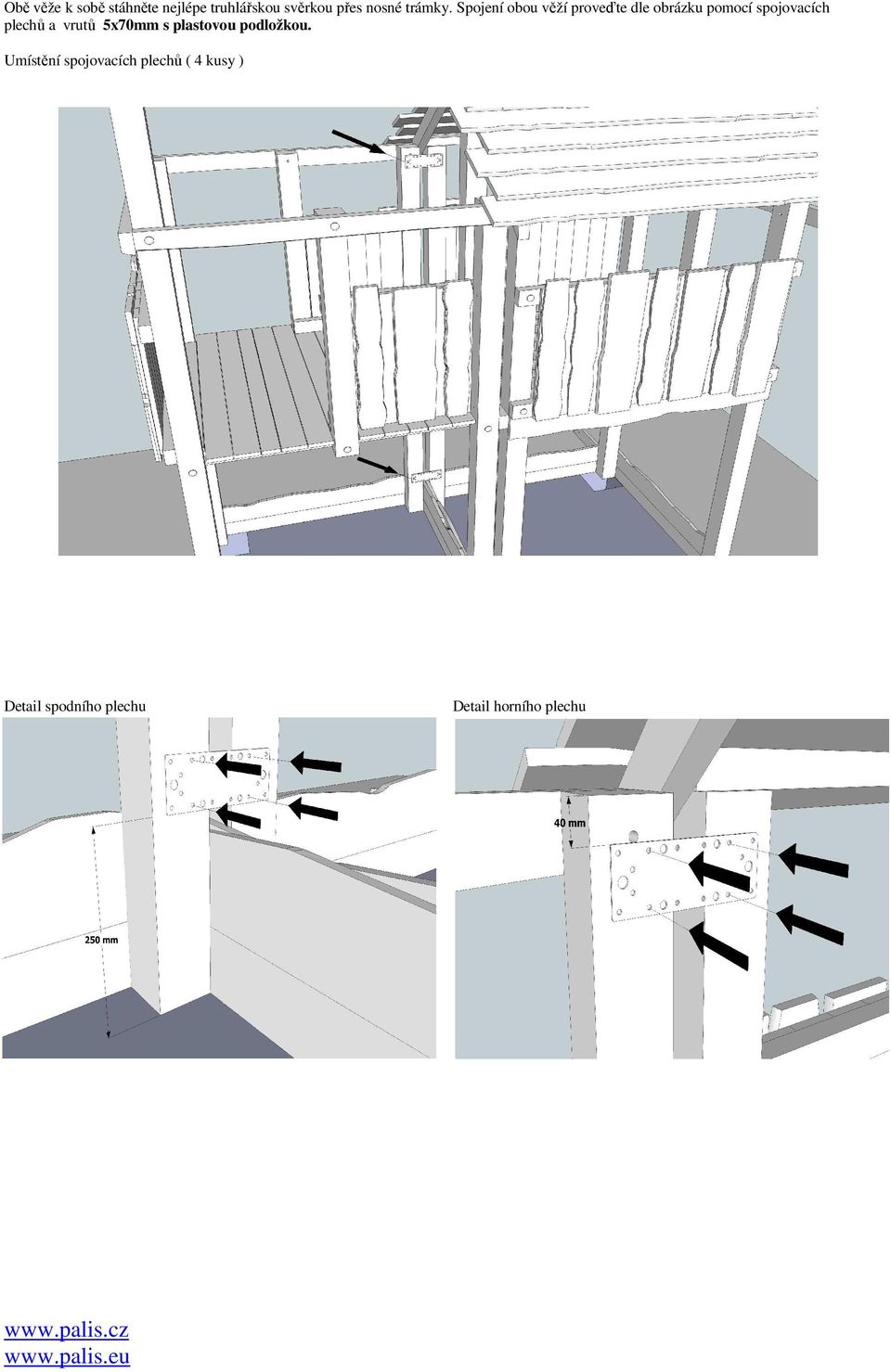

15 Obě věže k sobě stáhněte nejlépe truhlářskou svěrkou přes nosné trámky. Spojení obou věží proveďte dle obrázku pomocí spojovacích plechů a vrutů 5x70mm s plastovou podložkou. Umístění spojovacích plechů ( 4 kusy ) Detail spodního plechu Detail horního plechu

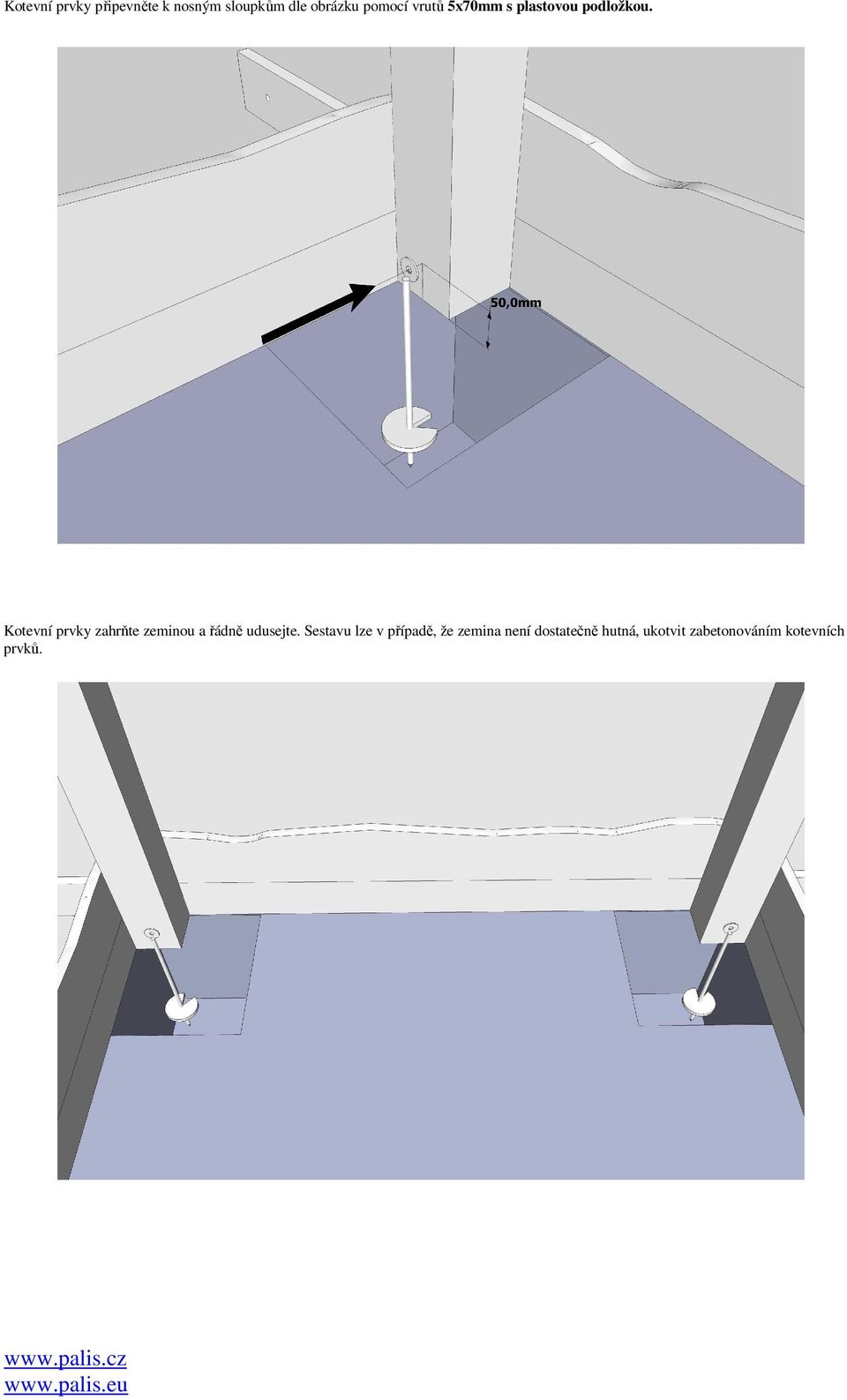

16 Kotevní prvky připevněte k nosným sloupkům dle obrázku pomocí vrutů 5x70mm s plastovou podložkou. Kotevní prvky zahrňte zeminou a řádně udusejte. Sestavu lze v případě, že zemina není dostatečně hutná, ukotvit zabetonováním kotevních prvků.

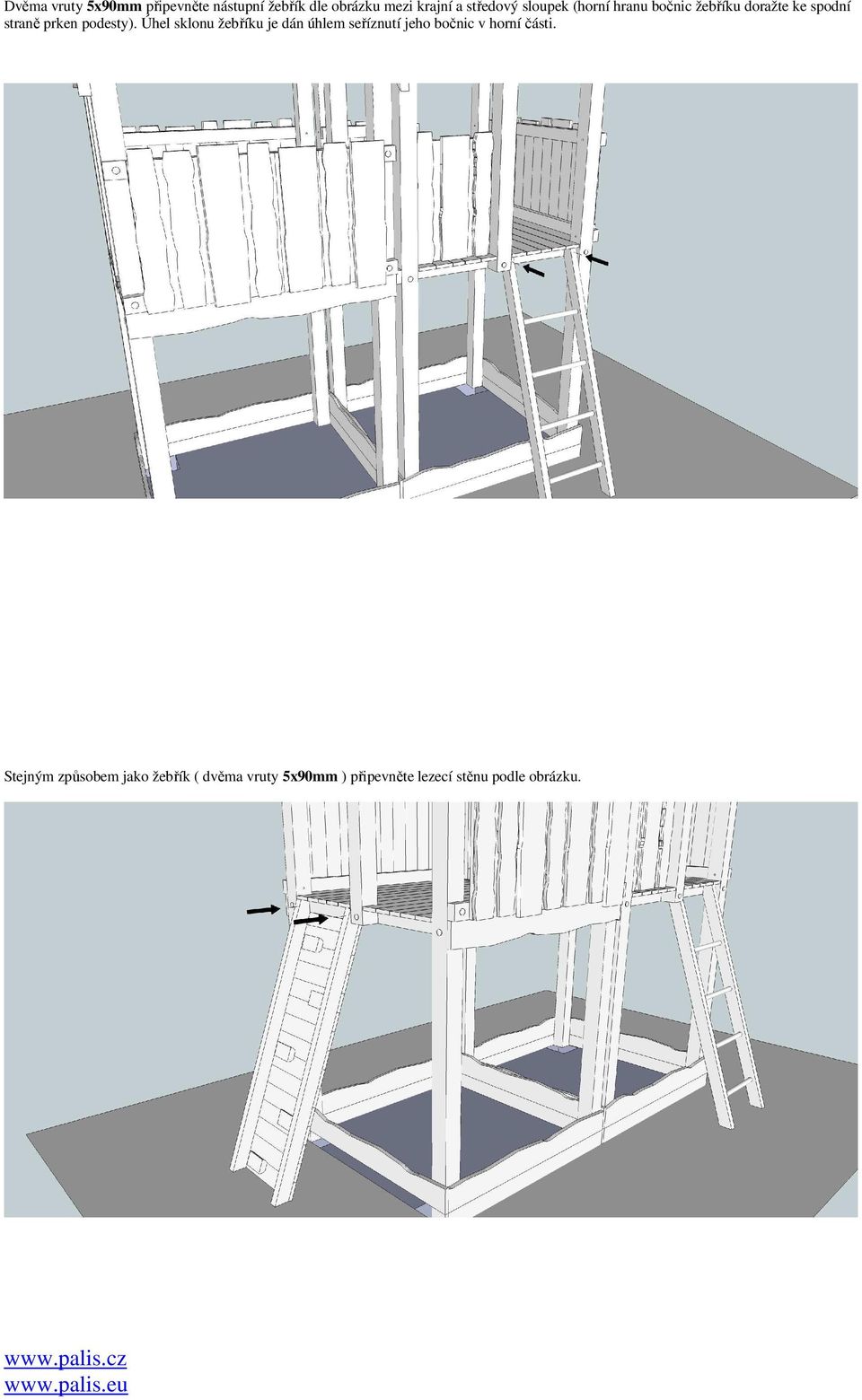

17 Dvěma vruty 5x90mm připevněte nástupní žebřík dle obrázku mezi krajní a středový sloupek (horní hranu bočnic žebříku doražte ke spodní straně prken podesty). Úhel sklonu žebříku je dán úhlem seříznutí jeho bočnic v horní části. Stejným způsobem jako žebřík ( dvěma vruty 5x90mm ) připevněte lezecí stěnu podle obrázku.

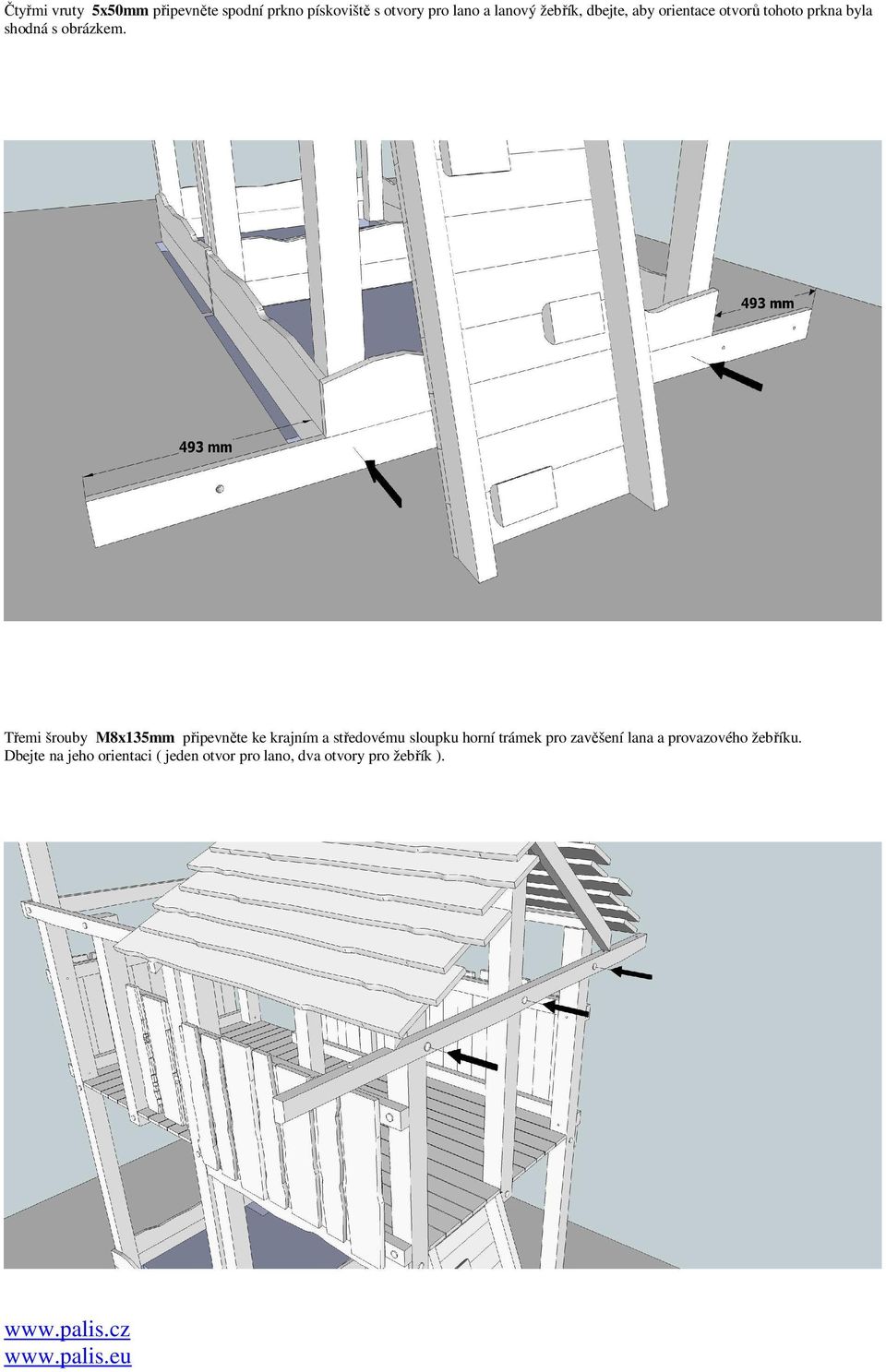

18 Čtyřmi vruty 5x50mm připevněte spodní prkno pískoviště s otvory pro lano a lanový žebřík, dbejte, aby orientace otvorů tohoto prkna byla shodná s obrázkem. Třemi šrouby M8x135mm připevněte ke krajním a středovému sloupku horní trámek pro zavěšení lana a provazového žebříku. Dbejte na jeho orientaci ( jeden otvor pro lano, dva otvory pro žebřík ).

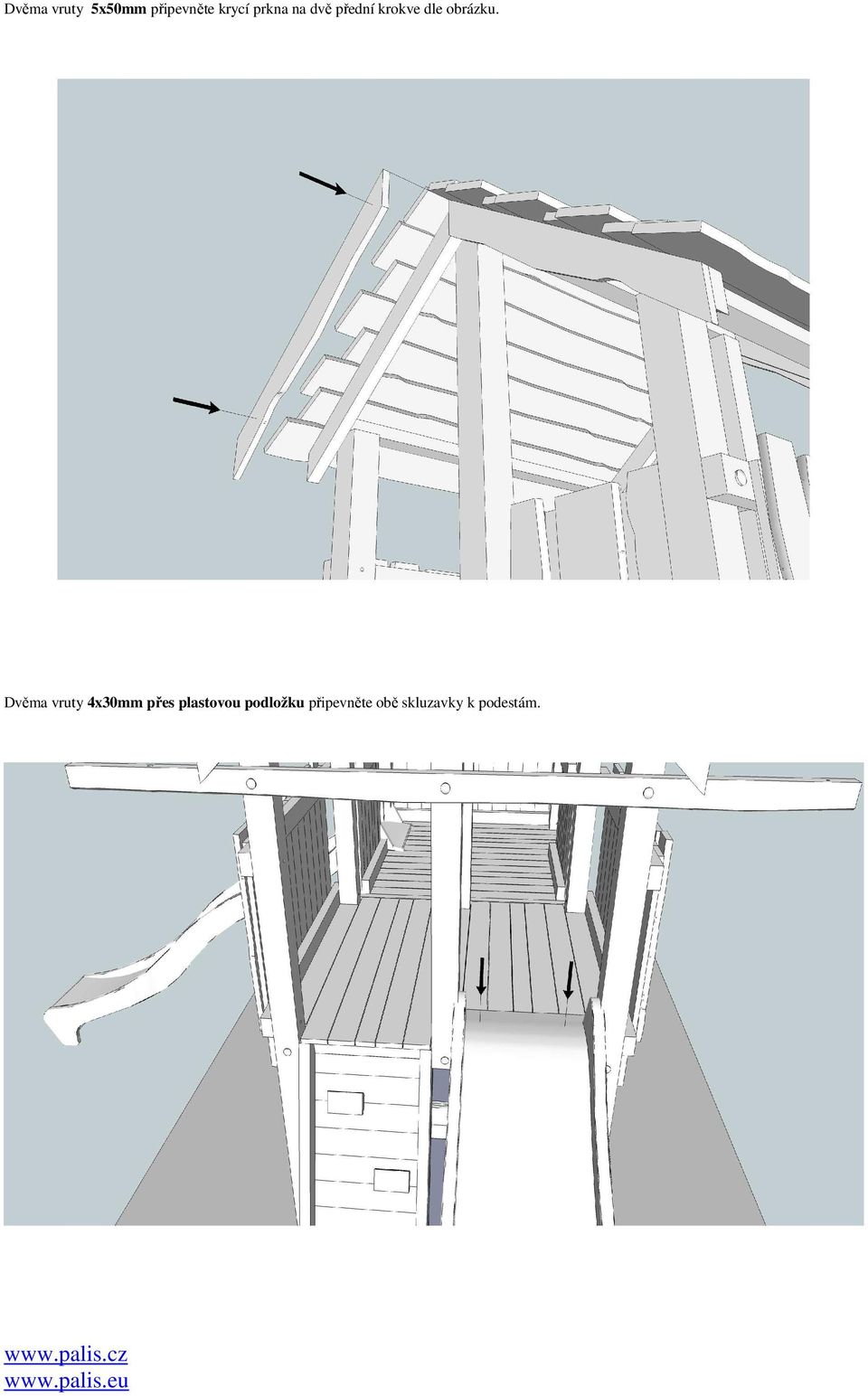

19 Dvěma vruty 5x50mm připevněte krycí prkna na dvě přední krokve dle obrázku. Dvěma vruty 4x30mm přes plastovou podložku připevněte obě skluzavky k podestám.

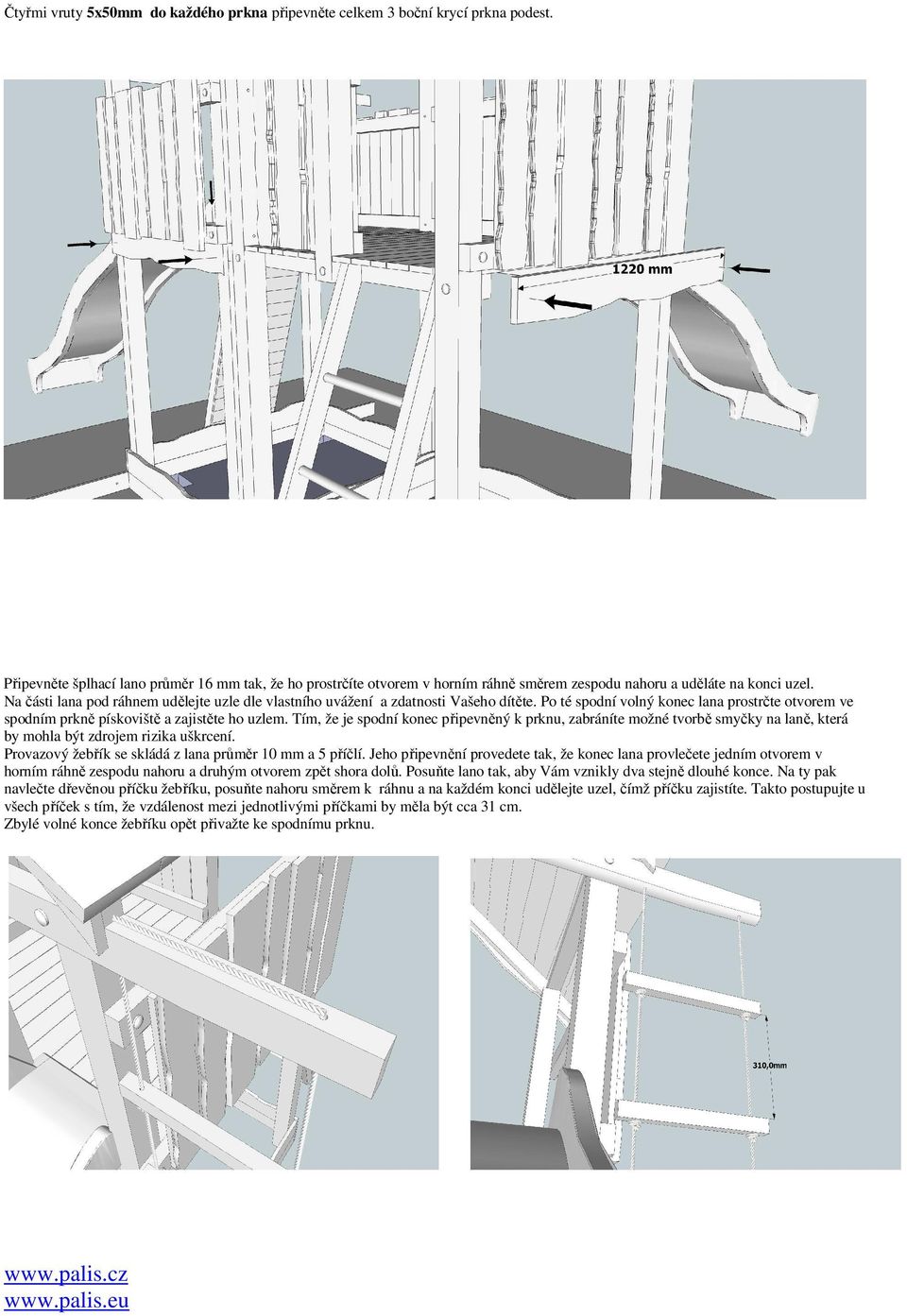

20 Čtyřmi vruty 5x50mm do každého prkna připevněte celkem 3 boční krycí prkna podest. Připevněte šplhací lano průměr 16 mm tak, že ho prostrčíte otvorem v horním ráhně směrem zespodu nahoru a uděláte na konci uzel. Na části lana pod ráhnem udělejte uzle dle vlastního uvážení a zdatnosti Vašeho dítěte. Po té spodní volný konec lana prostrčte otvorem ve spodním prkně pískoviště a zajistěte ho uzlem. Tím, že je spodní konec připevněný k prknu, zabráníte možné tvorbě smyčky na laně, která by mohla být zdrojem rizika uškrcení. Provazový žebřík se skládá z lana průměr 10 mm a 5 příčlí. Jeho připevnění provedete tak, že konec lana provlečete jedním otvorem v horním ráhně zespodu nahoru a druhým otvorem zpět shora dolů. Posuňte lano tak, aby Vám vznikly dva stejně dlouhé konce. Na ty pak navlečte dřevěnou příčku žebříku, posuňte nahoru směrem k ráhnu a na každém konci udělejte uzel, čímž příčku zajistíte. Takto postupujte u všech příček s tím, že vzdálenost mezi jednotlivými příčkami by měla být cca 31 cm. Zbylé volné konce žebříku opět přivažte ke spodnímu prknu.

21 Dvěma vruty 5x50mm připevněte madla na krajní a středové sloupky cca 25 cm nad podestu do prostoru vstupu na podestu z lezecí stěny a nástupního žebříku.

22 Vruty 6x60mm s plastovou podložkou připevněte na dlouhý sloupek věže list palmy dle obrázku. Dalšími dvěma vruty připevněte druhý list.

23 Tímto způsobem připevněte všechny čtyři listy. Proveďte kontrolní dotažení všech spojů a na spoje M8x135mm osaďte plastové krytky. Sestavení houpačky Položte na zem jeden sloupek a na jeho konec přiložte větší spojovací plech. Pomocí 4 vrutů 6x60mm s plast. podložkou tento připevněte dle obrázku. Stejným způsobem připravte druhý sloupek s plechem, ten však bude zrcadlově otočený.

24 K ráhnu houpačky ( trámek s předvrtanými otvory pro houpačkové závěsy ) připevněte pomocí 4 vrutů 6x60mm s plast. podložkou spojovací plech tvaru Y. Plech je orientován stejným směrem jako menší průměr předvrtaných otvorů a je umístěn zároveň s čelem sloupku. Na ráhno osaďte houpačkové závěsy dle obrázku.

25 Následující postup montáže je třeba provádět ve dvou osobách. Přiložte jednen trámek se spojovacím plechem k ráhnu a pomocí 2 vrutů 6x60mm s plast. podložkou spojte obě části dle obrázku.

26 Nyní opět 2 vruty 6x60mm s plast. podložkou připevněte druhý trámek se spojovacím plechem.

27 Nyní opatrně přetočte smontované části do pozice dle obrázku. Pomocí 4 vrutů 5x50mm připevněte spojovací prkno do pozice dle obrázku. Přistavte smontovanou houpačku k věži tak, aby spojovací plech tvaru Y ráhna dosedl na nosný sloupek věže dle obrázku.

28 Čtyřmi vruty 6x60mm s plast. podložkou připevněte houpačku k věži dle obrázku. Ukotvení houpačky je provedeno stejným způsobem jako kotvení věže. Na houpačkové závěsy zavěste houpačkové sedáky. Délku lan upravte tak., aby mezi spodní stranou sedáku a terénem byla vzdálenost minimálně 350 mm. Sestava je takto připravená k použití.

29 Bezpečnostní pokyny Tato herní sestava odpovídá požadavkům ČSN EN 71-1,2 a 8 při dodržení montážního návodu. Tento výrobek je určen pro použití v soukromích prostorách. Pečlivě si přečtěte montážní návod ještě před samotnou montáží. Bezpečnostní zóna je znázorněna na obrázku v návodu. V tomto prostoru se nesmí vyskytovat žádné pevné překážky,ostré předměty,prádelní šňůry apod..neumisťujte sestavu pod dráty el. napětí. Povrch pod sestavou a v prostoru bezpečnostní zóny nesmí být tvrdý ( zámková dlažba,asfalt apod.).je vhodné prostor bezpečnostní zóny vyplnit materiálem tlumícím účinky pádu (písek,kačírek,mulčovací kůra apod.). Pokyny k instalaci Sestava musí být instalována na urovnaný vodorovný povrch. Při práci dbejte na bezpečnost,držte děti mimo dosah prostoru montáže sestavy.pro zajištění stability musí být sestava ukotvena k zemi pomocí zemních vrutů,pokud konzistence zeminy nezajišťuje bezpečné ukotvení,je třeba zemní vruty zabetonovat. Nedodržení tohoto pokynu může v konečném důsledku vést až k vážnému zranění Vašich dětí. K sestavě nemontujte jiná zařízení než která jsou k tomu výrobcem určená a schválená. U houpaček a jiných houpacích součástí zajistěte,aby volný prostor mezi zemí a houpající se částí byl minimálně 35 cm. U šplhacího lana a provazového žebříku dbejte na to,aby byly VŽDY pevně uchyceny spodní konce k sestavě v místech k tomu určených.volné konce mohou vytvořit smyčku a tím vniká riziko omotání provazu kolem krku nebo jiné části těla a může dojít k vážnému poranění Vašich dětí. Kontrola Je potřeba sestavu pravidelně kontrolovat,hlavně stav nosných sloupků,veškerých montovaných spojů (vruty a šrouby),v případě uvolnění dotáhnout. Kontrolujte tvorbu třísek. Kontrolujte stav veškerých závěsů u houpaček z hlediska opotřebení,u lan kontrolujte zajišťovací uzle,zkontrolujte stav všech plastových částí (hlavně houpačkové sedáky).zkontrolujte stav skluzavky a její připevnění k podestě. V případě poškození nebo nadměrného opotřebení vyměňte díly nebo součásti za nové. Kontrola by měla být provedena na začátku sezony užívání a pak vždy minimálně jednou za tři týdny. Bezpečnost při užívání herní sestavy Děti mohou užívat tuto sestavu jen za trvalého dozoru dospělé osoby. Je třeba seznámit děti s možnými riziky,která vzhledem ke svému věku nemohou předpokládat (pohyb v těsné blízkosti houpačky pokud je užívána jinými dětmi,nesnažili se zastavit jiné děti na pohybujících se částech sestavy,neseskakovali z pohybujících se částí apod.). Herní zařízení je určeno dětem ve věku 3 až 11 let a do hmotnosti 50 kg dítěte. Záruční podmínky Záruka se řídí platnou obchodní a právní legislativou,při obvyklém způsobu používání je zákazníkovi poskytnuta záruka 24 měsíců od data prodeje. Právo na uplatnění záruky vzniká v případě,kdy zákazník předloží díl nebo součást s výrobní či materiálovou vadou a že byl zcela dodržen montážní návod. Pro uplatnění záruky se obvyklým způsobem užívání rozumí užívání v rámci jedné domácnosti. Je výhradně v odpovědnosti zákazníka provádění kontrol a údržby jak je popsáno výše,čímž zajistí správnou a bezpečnou funkci tohoto zařízení a minimalizuje tak vznik možných rizik vedoucích k úrazu uživatelů. Výrobce : Palis Plzeň spol. s r. o. Kokořov 24, Třemošná info@palis.cz tel.:
