1 FKotevní technika F

2 F Přehled sortimentu Rozdělovací tabulka Popis Kat. list Beton Kámen Cihla Tvárnice Sádrokarton F1 - Lepené kotvy Lehčený Standardní a skála Plná Děrovaná Plynosilikát Děrovaná a překližka R-CAS zavrtávací kapsle F l l l R-HAC zatloukací kapsle F l l l R-KEA chemická kartuše F l l l R-KEM+ chemická kartuše F l l l l l l l --- F2 - Expanzní ocelové kotvy RAWL R-SPT Throughbolt F m K l m K Zatloukací hmoždinka F m K l m K RAWLOK Svorník s maticí F m K l l l --- m K RAWLOK Vložený šroub F m K l l l --- m K F3 - Lehké kotvy Překlopná pružinová kotva F l Univerzální hmoždinka S F l l l l l l l --- Univerzální hmoždinka M-S F l l l l l l l --- UNO hmoždinka F l l l l l l l l l = použitelné m K = nutnost konzultací

3 Lepené kotvy F1 R-CAS zavrtávací kapsle F Kotvení těžkých strojů Ocelové konstrukce R-CAS je systém chemického kotvení poskytující vysoký výkon bez rozpěrných tlaků. 1. Jednoduchá instalace, spolehlivá a výkonná metoda kotvení. 2. Ideální ke kotvení svorníků a závitových pouzder do většiny soudržných a plných materiálů. 3. Dostupný v provedení galvanický zinek a nerez A4. 4. Pevnost pryskyřice není ovlivněna čistou vodou, voda však může prodloužit vytvrzovací časy. 5. Obsahuje epoxyakrylátovou pryskyřici, křemenné granule a ampulku s tvrdidlem. 6. Vhodná i pro kotvení do stropu. Obj. kód Obj. kód Celková Délka Průměr Max. Průměr Průměr Hloubka Doporučený kotvy kapsle svorníku délka kapsle podložky tlouš ka otvoru otvoru otvoru utahovací svorníku (mm (mm upevnění v betonu v kotveném v betonu moment (mm (mm (mm předmětu (mm (Nm (mm M M M M M M krabice s rozměry M8-M16 obsahují nástavec pro zavrtávání kapslí - provedení nerez na poptávku Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Charakteristická únosnost (kn Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M8 15,4 9,9 9,3 7,9 5,9 5, M10 23,8 15,7 11,3 12,6 8,1 9, M12 25,1 22,9 15,9 18,3 11,4 13, M16 64,4 42,5 28,0 34,0 20,0 24, M20 103,9 66,8 43,3 53,4 30,9 38, M24 138,3 95,7 55,3 76,6 39,5 54, Vytvrzovací časy Teplota základního materiálu ( 0 C Suché prostředí 30 min. 1 hod. 3 hod. 6 hod. 15 hod. Vlhké prostředí 1 hod. 2 hod. 6 hod. 12 hod. 30 hod. Vyvrtejte přesný otvor požadovaných rozměrů pro příslušný šroub nebo pouzdro. Dr a prach snižují výkon kotvy, proto vše důkladně vyčistěte kartáčkem a pumpičkou (u větších rozměrů doporučujeme kompresor nebo proudem čisté vody. Vložte kapsli R-CAS do otvoru. Nasa te na šroub zavrtávací šestihran (M8-M16 nebo příslušnou zavrtávací hlavu. Přiložte svorník nebo pouzdro ke kapsli, zapněte vrtačku s příklepem a šroub zavrtejte. Pro důkladné promísení přestaňte vrtat, jakmile dosáhnete dna otvoru. Šroub zanechte v klidu dokud hmota neztvrdne. Přiložte úchyt a dotáhněte na doporučený utahovací moment.

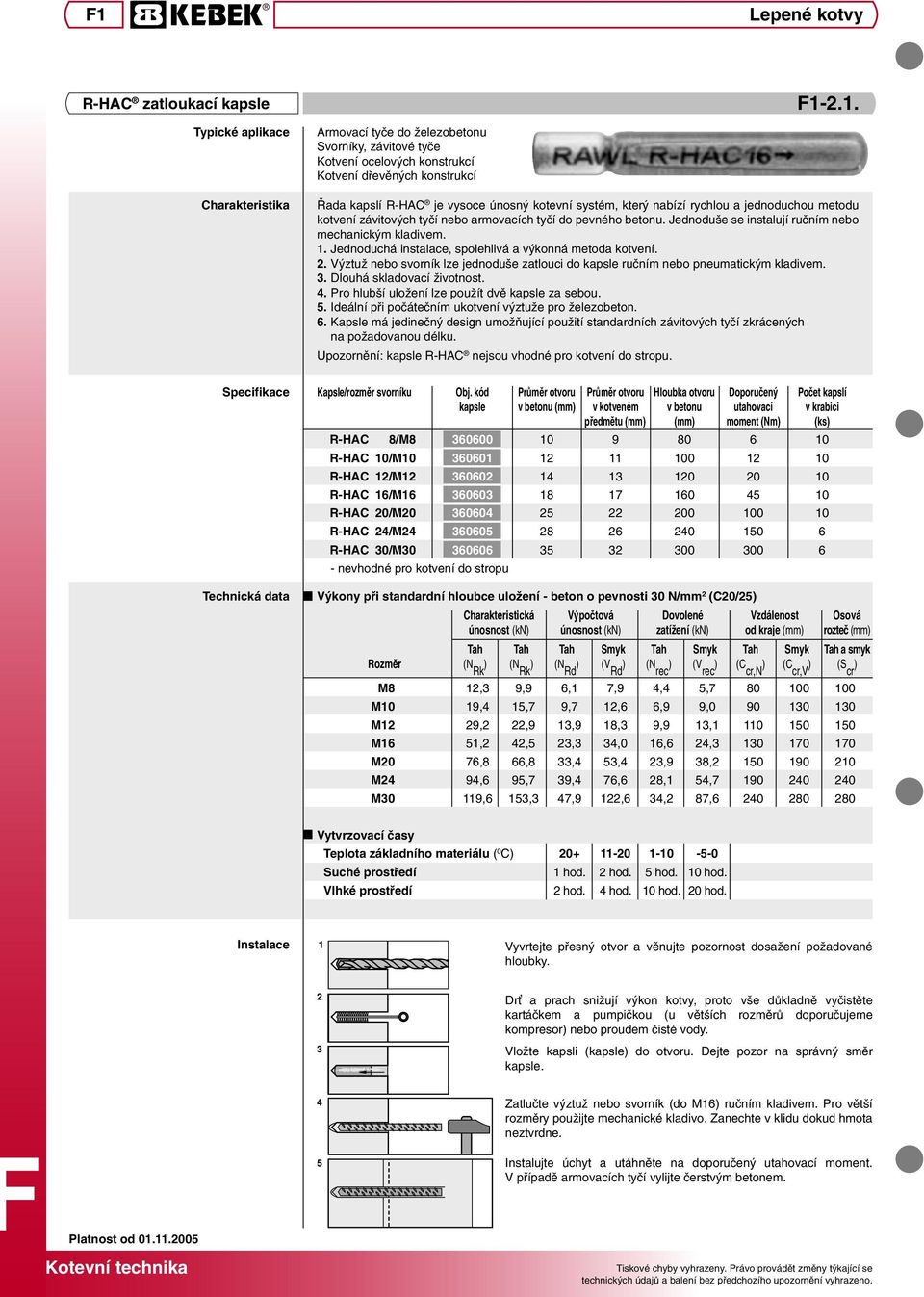

4 F1 Lepené kotvy R-HAC zatloukací kapsle F Armovací tyče do železobetonu Svorníky, závitové tyče Kotvení ocelových konstrukcí Kotvení dřevěných konstrukcí Řada kapslí R-HAC je vysoce únosný kotevní systém, který nabízí rychlou a jednoduchou metodu kotvení závitových tyčí nebo armovacích tyčí do pevného betonu. Jednoduše se instalují ručním nebo mechanickým kladivem. 1. Jednoduchá instalace, spolehlivá a výkonná metoda kotvení. 2. Výztuž nebo svorník lze jednoduše zatlouci do kapsle ručním nebo pneumatickým kladivem. 3. Dlouhá skladovací životnost. 4. Pro hlubší uložení lze použít dvě kapsle za sebou. 5. Ideální při počátečním ukotvení výztuže pro železobeton. 6. Kapsle má jedinečný design umožňující použití standardních závitových tyčí zkrácených na požadovanou délku. Upozornění: kapsle R-HAC nejsou vhodné pro kotvení do stropu. Kapsle/rozměr svorníku Obj. kód Průměr otvoru Průměr otvoru Hloubka otvoru Doporučený Počet kapslí kapsle v betonu (mm v kotveném v betonu utahovací v krabici předmětu (mm (mm moment (Nm (ks R-HAC 8/M R-HAC 10/M R-HAC 12/M R-HAC 16/M R-HAC 20/M R-HAC 24/M R-HAC 30/M nevhodné pro kotvení do stropu Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Charakteristická únosnost (kn Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M8 12,3 9,9 6,1 7,9 4,4 5, M10 19,4 15,7 9,7 12,6 6,9 9, M12 29,2 22,9 13,9 18,3 9,9 13, M16 51,2 42,5 23,3 34,0 16,6 24, M20 76,8 66,8 33,4 53,4 23,9 38, M24 94,6 95,7 39,4 76,6 28,1 54, M30 119,6 153,3 47,9 122,6 34,2 87, Vytvrzovací časy Teplota základního materiálu ( 0 C Suché prostředí 1 hod. 2 hod. 5 hod. 10 hod. Vlhké prostředí 2 hod. 4 hod. 10 hod. 20 hod. Vyvrtejte přesný otvor a věnujte pozornost dosažení požadované hloubky. Dr a prach snižují výkon kotvy, proto vše důkladně vyčistěte kartáčkem a pumpičkou (u větších rozměrů doporučujeme kompresor nebo proudem čisté vody. Vložte kapsli (kapsle do otvoru. Dejte pozor na správný směr kapsle. Zatlučte výztuž nebo svorník (do M16 ručním kladivem. Pro větší rozměry použijte mechanické kladivo. Zanechte v klidu dokud hmota neztvrdne. Instalujte úchyt a utáhněte na doporučený utahovací moment. V případě armovacích tyčí vylijte čerstvým betonem.

5 Lepené kotvy F1 R-KEA chemická kartuše F Kotvení armovacích tyčí Ocelové konstrukce a haly Bezpečnostní bariéry Silniční značení R-KEA je speciálně vyvinutá epoxyakrylátová pryskyřice nabízející vysokou účinnost v betonu při zachování vysokého stupně ochrany ve vlhkém a korozivním prostředí. 1. Snadno se aplikuje. 2. Krátké vytvrzovací časy. 3. Kotvení bez rozpěrných tlaků. Položka Chemická kartuše R-KEA Obj. kód Obsah Charakteristická únosnost (kn 380 ml Průměr Počet kotev Celková délka Průměr Max. Průměr Průměr Hloubka Doporuč. Obj. kód svorníku z kartuše svorníku podložky tlouštka otvoru otvoru otvoru utahovací svorníku R-KEA 380 ml (mm (mm upevnění v betonu v kotveném v betonu moment (mm (mm předmětu (mm (Nm (mm M M M M M M specifikace delších svorníků umožní větší tlouš ku upevnění než je uvedena pro standardní délku svorníku, vždy musí být dodržena minimální hloubka uložení - hloubky otvoru v této tabulce jsou typické, nicméně díky hustotě produktu je možné jej použít i pro větší hloubku uložení, pokud je třeba - pro hloubku otvoru větší než 500 mm a rozměr závitu větší než 20 mm doporučujeme použít pro aplikaci pneumatickou pistoli, pro další informace kontaktujte prodejce Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M8 14,3 9,9 6,3 7,9 4,5 5, M10 22,4 15,7 9,6 12,6 6,9 9, M12 30,6 22,9 12,4 18,3 8,9 13, M16 48,7 42,5 19,4 34,0 13,9 24, M20 67,1 66,8 25,2 53,4 18,0 38, M24 81,7 95,7 28,2 76,6 20,1 54, Vytvrzovací časy Teplota základního materiálu ( 0 C Suché prostředí 3 min. 5 min. 10 min. 20 min. Vlhké prostředí 20 min. 30 min. 60 min. 120 min. Vyvrtejte otvor požadovaných rozměrů pro použitý svorník. Dr a prach snižují výkon kotvy, proto vše důkladně vyčistěte kartáčkem a pumpičkou (u větších rozměrů doporučujeme kompresor nebo proudem čisté vody. Z kartuše odstraňte víčko. Vložte kartuši do pistole a nasa te špičku. Vytlačte stranou nutný objem k tomu, aby hmota měla jednolitou šedou barvu. Vyplňte otvor do poloviny. Zašroubujte rukou svorník nebo pouzdro do pryskyřice. Zanechte v klidu dokud hmota neztvrdne. Přiložte úchyt a dotáhněte matku na předepsaný utahovací moment.

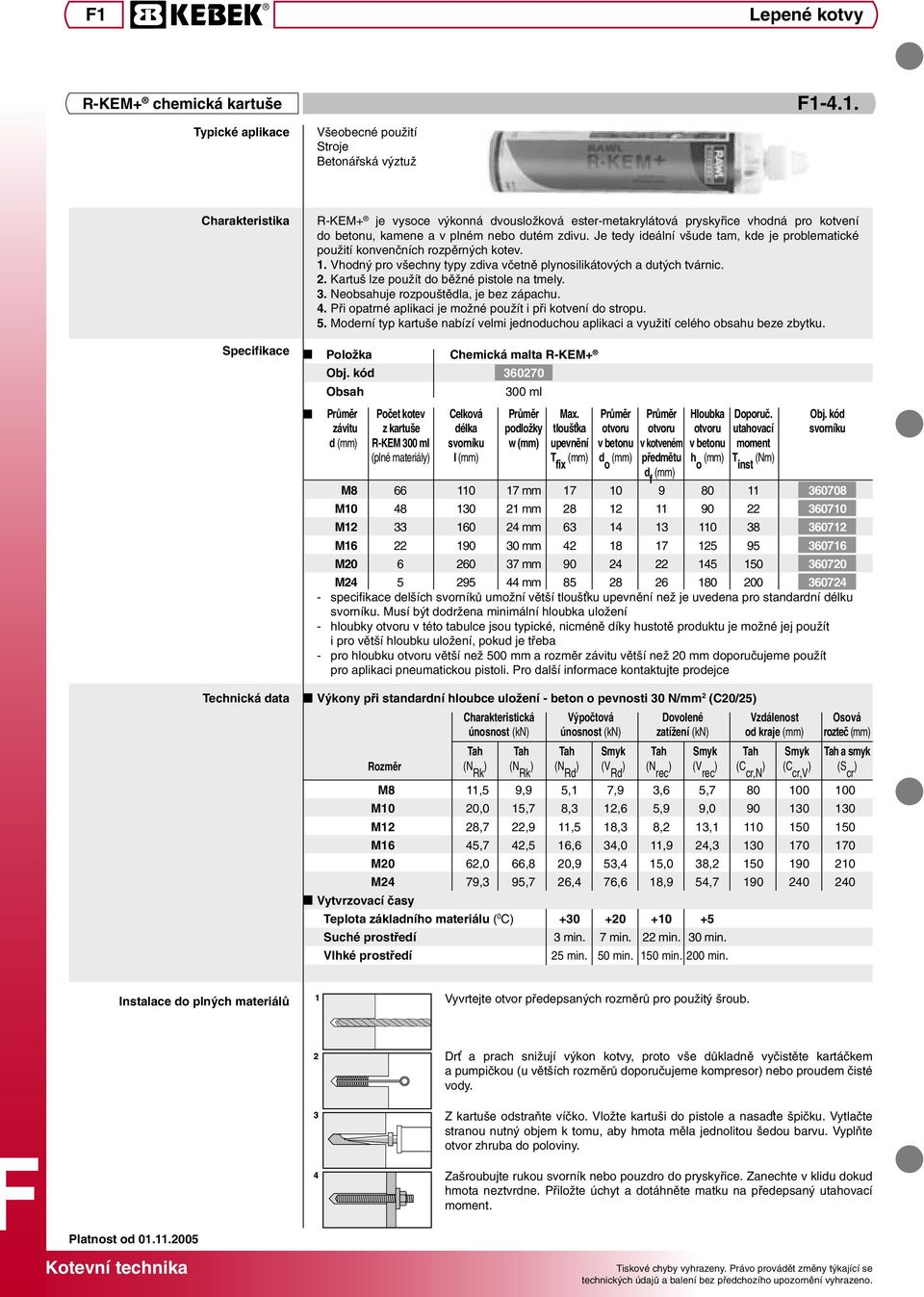

6 F1 Lepené kotvy R-KEM+ chemická kartuše F Všeobecné použití Stroje Betonářská výztuž R-KEM+ je vysoce výkonná dvousložková ester-metakrylátová pryskyřice vhodná pro kotvení do betonu, kamene a v plném nebo dutém zdivu. Je tedy ideální všude tam, kde je problematické použití konvenčních rozpěrných kotev. 1. Vhodný pro všechny typy zdiva včetně plynosilikátových a dutých tvárnic. 2. Kartuš lze použít do běžné pistole na tmely. 3. Neobsahuje rozpouštědla, je bez zápachu. 4. Při opatrné aplikaci je možné použít i při kotvení do stropu. 5. Moderní typ kartuše nabízí velmi jednoduchou aplikaci a využití celého obsahu beze zbytku. Položka Chemická malta R-KEM+ Obj. kód Obsah Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Charakteristická únosnost (kn 300 ml Průměr Počet kotev Celková Průměr Max. Průměr Průměr Hloubka Doporuč. Obj. kód závitu z kartuše délka podložky tlouš ka otvoru otvoru otvoru utahovací svorníku d (mm R-KEM 300 ml svorníku w (mm upevnění v betonu v kotveném v betonu moment (plné materiály l (mm T (mm d (mm předmětu fix o d (mm f h (mm T (Nm o inst M mm M mm M mm M mm M mm M mm specifikace delších svorníků umožní větší tlouš ku upevnění než je uvedena pro standardní délku svorníku. Musí být dodržena minimální hloubka uložení - hloubky otvoru v této tabulce jsou typické, nicméně díky hustotě produktu je možné jej použít i pro větší hloubku uložení, pokud je třeba - pro hloubku otvoru větší než 500 mm a rozměr závitu větší než 20 mm doporučujeme použít pro aplikaci pneumatickou pistoli. Pro další informace kontaktujte prodejce Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M8 11,5 9,9 5,1 7,9 3,6 5, M10 20,0 15,7 8,3 12,6 5,9 9, M12 28,7 22,9 11,5 18,3 8,2 13, M16 45,7 42,5 16,6 34,0 11,9 24, M20 62,0 66,8 20,9 53,4 15,0 38, M24 79,3 95,7 26,4 76,6 18,9 54, Vytvrzovací časy Teplota základního materiálu ( 0 C Suché prostředí 3 min. 7 min. 22 min. 30 min. Vlhké prostředí 25 min. 50 min. 150 min. 200 min. do plných materiálů Vyvrtejte otvor předepsaných rozměrů pro použitý šroub. Dr a prach snižují výkon kotvy, proto vše důkladně vyčistěte kartáčkem a pumpičkou (u větších rozměrů doporučujeme kompresor nebo proudem čisté vody. Z kartuše odstraňte víčko. Vložte kartuši do pistole a nasa te špičku. Vytlačte stranou nutný objem k tomu, aby hmota měla jednolitou šedou barvu. Vyplňte otvor zhruba do poloviny. Zašroubujte rukou svorník nebo pouzdro do pryskyřice. Zanechte v klidu dokud hmota neztvrdne. Přiložte úchyt a dotáhněte matku na předepsaný utahovací moment.

7 Expanzní ocelové kotvy F2 RAWL R-SPT Throughbolt Fasádní systémy Regály Madla Ocelové konstrukce Zábradlí Krovy Výtahy Bariéry Dřevěné konstrukce F Ocelová kotva R-SPT Throughbolt je vysoce výkonná průchozí kotva vyvinutá tak, aby vyhověla náročným požadavkům Evropské certifikace ETA. Vzhledem k široké rozměrové řadě je R-SPT Troughbolt univerzální, ekonomickou kotvou, kombinující vysoký výkon s jednoduchou instalací. 1. Dvě značky hloubky uložení pro bezchybnou montáž. Prodloužený závit pro větší variabilitu kotvení. 2. Za studena formované tělo kotvy zaručuje konstantní rozměrovou stálost a zlepšuje mechanické vlastnosti kotvy. 3. Inovovaný design expanderu poskytuje bezpečné ukotvení do betonu. Optimální tvar kužele pro kontrolovanou expanzi a snadnější montáž závitu otvor v betonu Délka kotvy (mm Průměr podložky (mm Délka závitu (mm Průměr otvoru v kotveném předmětu (mm Standardní ukotvení Min. hloubka uložení (mm Max. tlouš ka upevnění (mm Redukované ukotvení Min. hloubka uložení (mm Max. tlouš ka upevnění (mm Utahovací moment (Nm Obj. kód M ,5 13 6, (6 mm M (8 mm M (10 mm M (12 mm M (16 mm M (20 mm M (24 mm v případě požadavku lze dodat kotvu R-SPT v materiálu žárový zinek nebo nerez A4, kontaktujte naše prodejce

8 F2 Expanzní ocelové kotvy RAWL R-SPT Throughbolt Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 F Standardní hloubka ukotvení Redukovaná hloubka ukotvení Vzdálenost Charakteristická Výpočtová Dovolené Charakteristická Výpočtová Dovolené od kraje (mm únosnost (kn únosnost (kn zatížení (kn únosnost (kn únosnost (kn zatížení (kn (V Rk (V Rk rozteč (mm a smyk (C (S cr,v cr M6 6,8 7,1 3,1 3,9 2,6 3,3 4,5 4,7 2,1 2,6 1,8 2, M8 10,5 13,6 4,9 7,5 4,1 6,3 8,5 10,1 4,0 5,6 3,3 4, M10 15,1 18,4 7,0 10,2 5,8 8,5 10,7 15,3 5,0 8,5 4,2 7, M12 23,7 26,6 11,0 14,8 9,2 12,3 15,0 22,9 7,0 12,7 5,8 10, M16 36,6 50,3 17,0 28,0 14,2 23,3 23,0 42,5 10,7 23,6 8,9 19, M20 45,7 73,3 21,2 40,7 17,7 33,9 38,0 63,2 17,6 35,1 14,7 29, M24 52,8 94,5 24,4 52,5 20,3 43,8 48,9 87,2 22,7 48,4 18,9 40, do plných materiálů Vyvrtejte otvor požadovaných rozměrů skrze kotvený předmět do betonu. Odstraňte dr. Zatlučte kotvu spolu s matkou a podložkou skrze kotvený předmět do požadované hloubky. Utáhněte matku na předepsaný utahovací moment.

9 Expanzní ocelové kotvy F2 Zatloukací hmoždinka F Mechanické stroje Potrubí a kabelové lávky Vzduchotechnika Bednění Zavěšené podhledy Poskytuje trvalé ukotvení objímky se závitem do betonu či kamene pro šroub nebo závitovou tyč. Zvláště použitelná pro kotvení závitovými tyčemi do stropu a zdí. Závitovou tyč nebo šroub lze demontovat bez použití větší síly. Dostupné i v provedení nerez ocel A4. Instaluje se pomocí ručního narážecího trnu nebo pomocí mechanického trnu s použitím příklepové vrtačky. 1. Ocelové pouzdro s vloženým klínkem. 2. Tělo kotvy je uzpůsobeno pro jednoduchou montáž zatlučením. 3. Vnitřní závit šroubu nebo závitové tyče. Hmoždinka Délka Délka Průměr Hloubka Utahovací Narážecí závitu Obj. kód kotvy závitu otvoru otvoru moment trn (mm (mm (mm (mm (Nm Obj. kód M , M M M M M v případě požadavku lze dodat zatloukací hmoždinku v materiálu žárový zinek nebo nerez A4, kontaktujte naše prodejce Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Charakteristická únosnost (kn Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M6 7,9 4,3 3,7 2,4 3,1 2, M8 9,5 7,5 4,4 4,1,07 3, M10 15,9 11,8 7,4 6,6 6,2 5, M12 20,3 17,2 9,4 9,6 7,8 8, M16 31,8 32,0 14,7 17,8 12,3 14, M20 43,1 49,9 20,0 27,7 16,7 23, Vyvrtejte otvor požadovaných rozměrů o něco delší, než je délka kotvy. Odstraňte dr. Vložte klínovou kotvu zářezem dopředu. S použitím narážecího trnu zatlučte klínek v kotvě dokud okraj vybrání trnu nelícuje s okrajem kotvy. Přiložte kotvený předmět a připevněte jej nebo pouze zašroubujte závitovou tyč. Příslušenství Naražeč hmoždinek Doporučujeme k optimální instalaci zatloukací hmoždinky. Položka Obj. kód N6 HMN6 N8 HMN8 N10 HMN10 N12 HMN12 N16 HMN16 N20 HMN20

10 F2 Expanzní ocelové kotvy RAWLOK Svorník s maticí Lavice Radiátory Satelity Cedule Rolety Garážová vrata a dveře F Univerzální průchozí kotva pro střední zátěže do betonu, tvárnic a cihlového zdiva. Jako průchozí kotva nevyžaduje označování vývrtu a je vhodná pro všechny typy zdiva od pevnosti min. 7 N. 1. Konusový svorník třídy pevnosti 6,8 v kombinaci s expanzním pouzdrem poskytuje dostatečný výkon. 2. Pro správnou montáž jsou rozměr závitu a průměr vývrtu vyznačeny na plášti kotvy. 3. Deformační část kotvy zajiš uje maximální svírací sílu. 4. Expanzní kužel navržený pro optimální výkon v mnoha typech základních materiálů. závitu Obj. kód Délka šroubu (mm M ,5 2,5 2,5 1,5 1 M ,0 6,0 3,0 2, M , ,0 11,0 6,0 4, M ,0 22,0 11,0 8, M ,0 38,0 25,0 12, Průměr Max. Min. Min. Průměr otvoru podložky tlouš ka hloubka tlouš ka (mm upevnění v základním základního V V (mm materiálu materiálu kotveném základním (mm (mm předmětu (mm materiálu (mm Beton 30 N (Nm Utahovací moment Cihla 20,5 N (Nm Cihla 14 N (Nm Tvárnice 7 N (Nm Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Charakteristická únosnost (kn Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M5 4,8 3,4 2,2 1,9 1,8 1, M6 7,5 5,3 3,5 3,0 2,9 2, M8 8,8 9,1 4,1 5,0 3,4 4, M10 12,2 14,3 5,6 8,0 4,7 6, M12 14,8 20,8 6,8 11,6 5,7 9, Vyvrtejte otvor požadovaného rozměru a hloubky skrz kotvený předmět. Odstraňte dr a vyfoukejte otvor. Vložte kotvu do vyvrtaného otvoru skrz kotvený předmět. Utáhněte na doporučený utahovací moment.

11 Expanzní ocelové kotvy F2 RAWLOK Vložený šroub Lavice Radiátory Satelity Cedule Rolety Garážová vrata a dveře F Univerzální průchozí kotva pro střední zátěže do betonu, tvárnic a cihlového zdiva. Jako průchozí kotva nevyžaduje označování vývrtu a je vhodná pro všechny typy zdiva od pevnosti min. 7 N. 1. Konusový svorník třídy pevnosti 6,8 v kombinaci s expanzním pouzdrem poskytuje dostatečný výkon. 2. Pro správnou montáž jsou rozměr závitu a průměr vývrtu vyznačeny na plášti kotvy. 3. Deformační část kotvy zajiš uje maximální svírací sílu. 4. Expanzní kužel navržený pro optimální výkon v mnoha typech základních materiálů. závitu Obj. kód Délka šroubu (mm Průměr Max. podložky tlouš ka (mm upevnění (mm M ,0 11,0 6,0 4, Min. hloubka v zákl. materiálu (mm Min. tlouš ka zákl. materiálu (mm Průměr otvoru V V kotveném základním předmětu materiálu (mm (mm Beton 30 N (Nm Utahovací moment Cihla 20,5 N (Nm Cihla 14 N (Nm M ,0 22,0 11,0 8,0 Tvárnice 7 N (Nm Výkony při standardní hloubce uložení - beton o pevnosti 30 N (C20/25 Charakteristická únosnost (kn Výpočtová únosnost (kn Dovolené zatížení (kn Vzdálenost od kraje (mm (C cr,v rozteč (mm a smyk (S cr M8 8,8 9,1 4,1 5,0 3,4 4, M10 12,2 14,3 5,6 8,0 4,7 6, Vyvrtejte otvor požadovaného rozměru a hloubky skrz kotvený předmět. Odstraňte dr a vyfoukejte otvor. Vložte kotvu Rawlok do vyvrtaného otvoru skrz kotvený předmět. Utáhněte na doporučený utahovací moment.

12 F3 Lehké kotvy Překlopná pružinová kotva F Ideální pro kotvení do sádrokartonových stropů. Možnost použití do hurdiskových stropů. Jednoduchá montáž do dutých prostorů. Překlopná pružinová kotva ideálně kotví předměty v dutých prostorech. Je vhodná i pro kotvení do sádrokartonu, v případě kotvení těžších předmětů je však potřeba sádrokarton zdvojit. 1. Kotva s metrickým závitem závitové tyče v jakýchkoliv délkách. 2. Tvrzený materiál pro vyšší únosnost. 3. Široká ramena pro vysoký výkon. 4. Pevná matice proti vytržení při zatížení. Položka Průměr otvoru Dovolené zatížení Balení závitu (mm centrickým tahem (kn (ks PPM6 M6 18 0,5 100 PPM8 M8 22 0,6 50 PPM10 M ,8 50 Vyvrtejte otvor požadovaného rozměru. Kotvu našroubujte na připravenou závitovou tyč s maticí a podložkou (není součástí dodávky. Stlačte křídla a vložte kotvu do otvoru. Po nasunutí kotvy skrz otvor dojde k automatickému rozevření kotvy v dutém prostoru. Závěs zajistíme utažením matice. Pro zamezení protáčení kotvy při utahování táhněte úchyt od zdi. Univerzální nylonová hmoždinka S F Lehké kotvení do betonu a cihel. Určené pro vruty nebo kombinované svorníky. Univerzální hmoždinka S slouží k upevňování vrutů nebo kombinovaných svorníků do všech běžných stavebních hmot. Dobré uplatnění má i při kotvení do plynosilikátu a lehkých stavebních hmot. Položka Průměr vrutu (mm Průměr vrtáku (mm Min. Délka hloubka hmoždinky vrtání (mm (mm Balení (ks Doporučené zatížení centrickým tahem (kn Beton Cihlové zdivo Plynosilikát Porobeton 6S ,2 0,19 0,025 8S ,33 0,33 0,035 10S , ,08 12S , ,14

13 Lehké kotvy F3 Univerzální nylonová hmoždinka M-S F Lehké kotvení do betonu a cihel. Určené pro metrické šrouby. Univerzální hmoždinka M-S slouží k upevňování metrických šroubů nebo závitových tyčí do všech běžných stavebních hmot. Zvláště se osvědčují v případech, kdy charakter stavební hmoty není vhodný pro aplikaci narážecí ocelové hmoždinky. Hmoždinka M-S má dobré uplatnění při kotvení do zdiva, plynosilikátu i lehkých stavebních hmot. Položka Průměr vrutu (mm Průměr vrtáku (mm Min. Délka hloubka hmoždinky vrtání (mm (mm Balení (ks Doporučené zatížení centrickým tahem (kn Beton Cihlové zdivo Plynosilikát Porobeton M 6S M ,3 0,24 0,06 M 8S M ,55 0,33 0,12 M 10S M ,66 0,46 0,20 M 12S M ,06 0,79 0,29 Vyvrtejte otvor požadovaného rozměru. Odstraňte dr. Vložte hmoždinku, lehce doklepněte kladivem. Pro snadnější zašroubování závitových tyčí a šroubů se musí hrany závitu zkosit. Zašroubujte příslušný šroub s metrickým závitem o délce přesahující délku hmoždinky. Uno hmoždinka F Upevnění regálů, polic a skříní Zavěšení podhledů Rozvodné skříně Upevnění kabelových rozvodů Uchycení bojlerů, průtokových ohřívačů, radiátorů Univerzální hmoždinka UNO je vhodná do všech typů stavebních hmot, její unikátní konstrukce umožňující expanzi hmoždinky po celé délce dovoluje kvalitní a bezpečné kotvení v jakékoliv zdi. Velmi účinně je u této hmoždinky zabráněno protáčení při utahování vrutu. 1. Unikátní konstrukce umožňující expanzi po celé délce hmoždinky. 2. Hmoždinka otvírající se od vrcholu svírá šroub již od počátku. 3. Účinné zabránění protáčení hmoždinky. Položka Obj. kód Pro průměry vrutu (mm Průměr vrtáku (mm Délka hmoždinky (mm Balení (ks UNO 5x ,0-4, UNO 6x ,5-5, UNO 8x ,5-6, UNO 10x ,0-8,

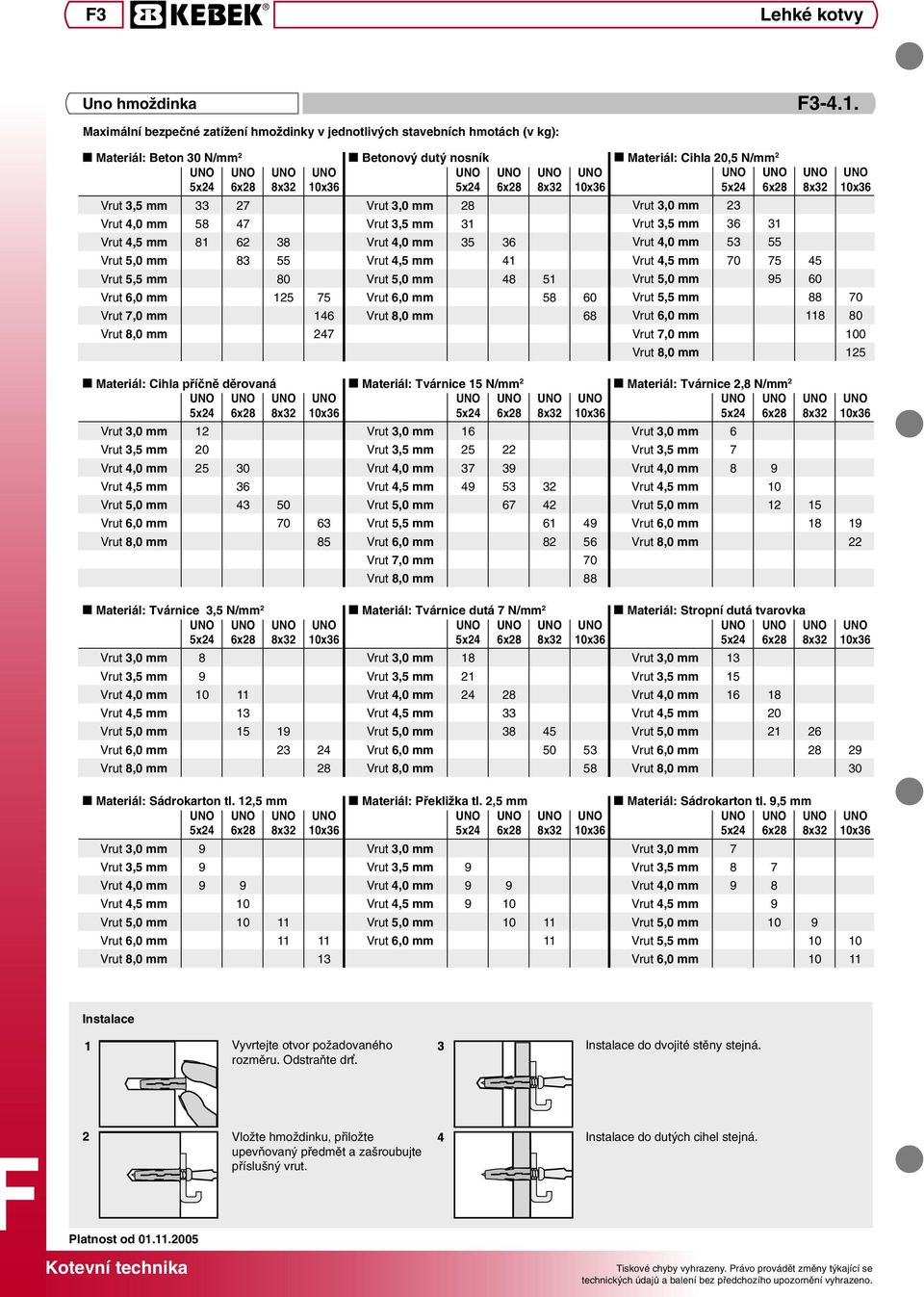

14 F3 Lehké kotvy Uno hmoždinka F Maximální bezpečné zatížení hmoždinky v jednotlivých stavebních hmotách (v kg: Materiál: Beton 30 N Vrut 3,5 mm Vrut 4,0 mm Vrut 4,5 mm Vrut 5,0 mm Vrut 5,5 mm 80 Vrut 6,0 mm Vrut 7,0 mm 146 Vrut 8,0 mm 247 Betonový dutý nosník Vrut 3,0 mm 28 Vrut 3,5 mm 31 Vrut 4,0 mm Vrut 4,5 mm 41 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 68 Materiál: Cihla 20,5 N Vrut 3,0 mm 23 Vrut 3,5 mm Vrut 4,0 mm Vrut 4,5 mm Vrut 5,0 mm Vrut 5,5 mm Vrut 6,0 mm Vrut 7,0 mm 100 Vrut 8,0 mm 125 Materiál: Cihla příčně děrovaná Vrut 3,0 mm 12 Vrut 3,5 mm 20 Vrut 4,0 mm Vrut 4,5 mm 36 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 85 Materiál: Tvárnice 3,5 N Vrut 3,0 mm 8 Vrut 3,5 mm 9 Vrut 4,0 mm Vrut 4,5 mm 13 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 28 Materiál: Sádrokarton tl. 12,5 mm Vrut 3,0 mm 9 Vrut 3,5 mm 9 Vrut 4,0 mm 9 9 Vrut 4,5 mm 10 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 13 Materiál: Tvárnice 15 N Vrut 3,0 mm 16 Vrut 3,5 mm Vrut 4,0 mm Vrut 4,5 mm Vrut 5,0 mm Vrut 5,5 mm Vrut 6,0 mm Vrut 7,0 mm 70 Vrut 8,0 mm 88 Materiál: Tvárnice dutá 7 N Vrut 3,0 mm 18 Vrut 3,5 mm 21 Vrut 4,0 mm Vrut 4,5 mm 33 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 58 Materiál: Překližka tl. 2,5 mm Vrut 3,0 mm Vrut 3,5 mm 9 Vrut 4,0 mm 9 9 Vrut 4,5 mm 9 10 Vrut 5,0 mm Vrut 6,0 mm 11 Materiál: Tvárnice 2,8 N Vrut 3,0 mm 6 Vrut 3,5 mm 7 Vrut 4,0 mm 8 9 Vrut 4,5 mm 10 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 22 Materiál: Stropní dutá tvarovka Vrut 3,0 mm 13 Vrut 3,5 mm 15 Vrut 4,0 mm Vrut 4,5 mm 20 Vrut 5,0 mm Vrut 6,0 mm Vrut 8,0 mm 30 Materiál: Sádrokarton tl. 9,5 mm Vrut 3,0 mm 7 Vrut 3,5 mm 8 7 Vrut 4,0 mm 9 8 Vrut 4,5 mm 9 Vrut 5,0 mm 10 9 Vrut 5,5 mm Vrut 6,0 mm Vyvrtejte otvor požadovaného rozměru. Odstraňte dr. do dvojité stěny stejná. Vložte hmoždinku, přiložte upevňovaný předmět a zašroubujte příslušný vrut. do dutých cihel stejná.
