AVM321, 322: Pohon ventilu SAUTER vialoq AVM 1000

Transkript

1 Elektrické pohony PDS cz Katalogový list AVM321, 322 AVM321, 322: Pohon ventilu SAUTER vialoq AVM 1000 Vaše výhoda pro dosažení vyšší energetické účinnosti Automatické přizpůsobení zdvihu ventilu, optimální obslužný komfort, přesné řízení a vysoká energetická účinnost s minimální provozní hlučností. Oblasti použití Ve vzduchotechnických a klimatizačních zařízeních 1) k ovládání 2- a 3cestných ventilů typových řad V6R, VUD, VUE, VUG, VUN, VUP, VUS, B6R, BUD, BUE, BUG, BUN, BUS. Pro regulátory s kontaktním výstupem (2P nebo 3P). Základní znaky Synchronní motor s řídicí elektrotechnikou a elektronické odpínání v závislosti na zatížení Kódovací přepínače pro volbu směru působení a přestavné doby Externí klička pro ruční přestavování s odpínáním motoru Nízká provozní hlučnost Jednoduché sestavení pohonu s ventilem, spojení s vřetenem ventilu proběhne automaticky po připojení jmenovitého napětí Adaptéry umožňující montáž na ventily jiných výrobců Elektrický paralelní chod pěti pohonů Technický popis Napájecí napětí 24 V~/= nebo 230V~ Třídílná skříň z těžko hořlavého, žlutého / černého plastu a těsnění s krytím IP54 Bezúdržbová převodovka z plastu, závitové táhlo a desky převodovky z oceli Patentovaná spojka pro spojení pohonu s ventilem Montážní sloupky z hliníku Třmen ze slitiny lehkých kovů pro montáž na ventil s 20 mm zdvihem a z plastu pro montáž na ventil s 8 mm zdvihem Elektrické připojení (max. 1,5 mm²) šroubovacími svorkami Dva vylamovací otvory pro plastové kabelové průchodky M20 1,5 Montážní poloha: vzpřímená svislá až vodorovná, ne zavěšená Produkty Přestavná doba (s/mm) Jmenovitý zdvih (mm) Jmenovité napětí (V) AVM321F (6) V~ AVM321F112 2) 12 (6) 8 24 V~/= AVM322F120 6 (12) V~ AVM322F122 2) 6 (12) V~/= 1) Použití mimo aplikace HVAC jen po konzultaci s výrobcem 2) Pohony s certifikací CSA na žádost (jen pro přístroje s jmenovitým napětím 24 V~/=) 1/5

2 AVM321, 322 Technické údaje Elektrické napájení Provozní napětí Montáž Rozměry Š V H (mm) 24 V 20 %, Hz AVM321F 160x187x88 24 V= 10 % % AVM322F 160x241x V~ 15 % Hmotnost (kg) AVM321F 1,5 Příkon AVM322F 1,6 (při jmenovitém napětí, při pohybu) AVM32*F112, AVM32*F122 < 2,0 W < 3,0 VA Normy, směrnice AVM32*F110, AVM32*F120 < 2,4 W < 4,0 VA Krytí IP 54 (EN 60529) Další výkonnostní charakteristiky viz strana 5 Bezpečnostní třída II EN60730 III EN60730 Parametry Jmenovitý výkon 1) 1000 N Doplňujicí informace Provozní hlučnost 2) (při jmenovitém výkonu) < 30 db (A) Montážní předpis MV P Doba odezvy >200 ms Materiálová deklarace a prohlášení o chraně MD Max. teplota média 3) C životního prostředí Montážní předpis P Přípustné podmínky prostředí Rozměrový výkres M11511 Provozní teplota C Schéma zapojení A10763 Skladovací a přepravní teplota C Vlhkost 5 85 % r.v. bez kondenzace 1) Přestavná síla 1000 N při jmenovitých podmínkách (24 V nebo 230 V, okolní teplota 25 C, 50 Hz) Při limitních podmínkách (19.2 V~ / 28.8 V~ / 21.6 V= / 28.8 V=, -10 C / 55 C, 60 Hz) a se přestavná síla minimalizuje na 800 N 2) Provozní hlučnost při nejpomalejší nižší přestavné době, měřená vzdálenost 1m 3) Při teplotě média > 100 C použijte odpovídající příslušenství (teplotní adaptér). U teploty média < 0 C použijte odpovídající příslušenství (vytápění ucpávky ventilu) Příslušenství Popis Teplotní adaptér, teplota média > 100 C 150 C Teplotní adaptér, teplota média > 130 C 200 C Kabelový modul, 1,2 m, 3žilový, PVC Kabelový modul, 1,2 m, 3žilový, bezhalogenový Kabelový modul, 1,2 m, 6žilový, PVC Kabelový modul, 1,2 m, 6žilový, bezhalogenový Kabelový modul, 5 m, 3žilový, PVC Kabelový modul, 5 m, 3žilový, bezhalogenový Kabelový modul, 5 m, 6žilový, PVC Kabelový modul, 5 m, 6žilový, bezhalogenový Montážní sada V6.. / B6... zdvih až 20mm Adaptéry pro ventily Siemens se zdvihem až 20 mm a průměrem vřetena 10 mm Adaptéry pro ventily Siemens se zdvihem až 20 mm a průměrem vřetena 14 mm Adaptéry pro ventily JCI VBD-4xx4 DN VBD-4xx8 DN VBF-2xx4 VBF2xx8 VBB-2xxx VG82xx VG84xx VG88xx VG89xx 2/5

3 Adaptéry pro ventily Honeywell V5025A DN V5049A oder B DN V5050A DN V5095A DN V5328A DN V5329A DN Adaptéry pro ventily LDM RV113 R/M, DN Adaptéry pro ITT-Dräger PSVF DN PSVD DN SVF DN SVD DN Adaptéry pro ventily Belimo H6..R DN15 65 H7..R DN15 65 H4..B DN15 50 H5..B DN15 50 H6..N DN15 65 H7..N DN15 65 Funkce Pohon může být použit jako 2P (OT/ZAV) nebo jako 3P (OT/STOP/ZAV). Kódovací přepínače Přepínačem S1 je možné nastavit přestavnou dobu pohonu podle potřeby. Přepínačem S2 je možné změnit směr působení. V koncových polohách (zarážka na ventilu nebo dosažení maximálního zdvihu) nebo při přetížení zapůsobí elektronické odpínání motoru (nejsou zde koncové vypínače). Externí klička umožňuje manuální nastavení polohy. Po jejím zpětném přiklopení pohon najede zpět do žádané polohy. Zůstaneli klička odklopená, setrvá pohon v aktuální poloze. Použití jako 2polohový pohon ventilu (24 V nebo 230 V) Napájecí napětí se připojuje na svorky MM nebo N a svorku 01. Po připojení napětí na svorku 02, najíždí táhlo pohonu až do koncové polohy. Po odpojení napětí na svorce 02, najede pohon do protilehlé koncové polohy. Použití jako 3polohový pohon ventilu (24 V nebo 230 V) Po připojení napětí na svorku MM nebo N a 01 (event. 02) se může ventil přestavit do libovolné polohy. Je-li napětí připojeno na svorkách MM nebo N a 01, táhlo pohonu vysouvá. Táhlo se zasouvá, je-li proudový obvod uzavřen přes svorky MM nebo N a 02. Pokud nejsou svorky 01 a 02 pod napětím, zůstane pohon v příslušné poloze. 3/5

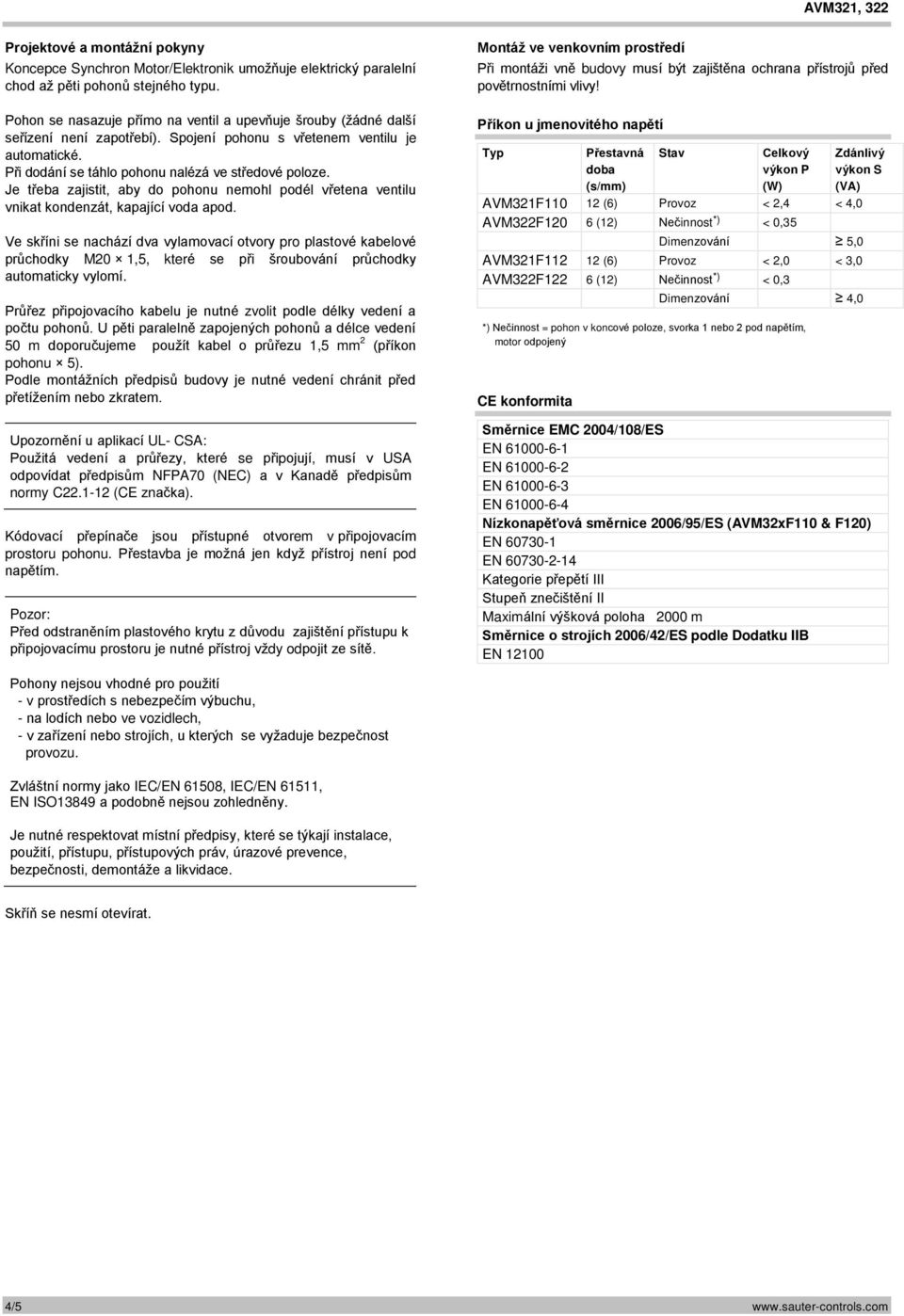

4 AVM321, 322 Projektové a montážní pokyny Koncepce Synchron Motor/Elektronik umožňuje elektrický paralelní chod až pěti pohonů stejného typu. Pohon se nasazuje přímo na ventil a upevňuje šrouby (žádné další seřízení není zapotřebí). Spojení pohonu s vřetenem ventilu je automatické. Při dodání se táhlo pohonu nalézá ve středové poloze. Je třeba zajistit, aby do pohonu nemohl podél vřetena ventilu vnikat kondenzát, kapající voda apod. Ve skříni se nachází dva vylamovací otvory pro plastové kabelové průchodky M20 1,5, které se při šroubování průchodky automaticky vylomí. Průřez připojovacího kabelu je nutné zvolit podle délky vedení a počtu pohonů. U pěti paralelně zapojených pohonů a délce vedení 50 m doporučujeme použít kabel o průřezu 1,5 mm 2 (příkon pohonu 5). Podle montážních předpisů budovy je nutné vedení chránit před přetížením nebo zkratem. Upozornění u aplikací UL- CSA: Použitá vedení a průřezy, které se připojují, musí v USA odpovídat předpisům NFPA70 (NEC) a v Kanadě předpisům normy C (CE značka). Kódovací přepínače jsou přístupné otvorem v připojovacím prostoru pohonu. Přestavba je možná jen když přístroj není pod napětím. Pozor: Před odstraněním plastového krytu z důvodu zajištění přístupu k připojovacímu prostoru je nutné přístroj vždy odpojit ze sítě. Montáž ve venkovním prostředí Při montáži vně budovy musí být zajištěna ochrana přístrojů před povětrnostními vlivy! Příkon u jmenovitého napětí Přestavná doba (s/mm) Stav Celkový výkon P (W) Zdánlivý výkon S (VA) AVM321F (6) Provoz < 2,4 < 4,0 AVM322F120 6 (12) Nečinnost *) < 0,35 Dimenzování 5,0 AVM321F (6) Provoz < 2,0 < 3,0 AVM322F122 6 (12) Nečinnost *) < 0,3 Dimenzování 4,0 *) Nečinnost = pohon v koncové poloze, svorka 1 nebo 2 pod napětím, motor odpojený CE konformita Směrnice EMC 2004/108/ES EN EN EN EN Nízkonapěťová směrnice 2006/95/ES (AVM32xF110 & F120) EN EN Kategorie přepětí III Stupeň znečištění II Maximální výšková poloha 2000 m Směrnice o strojích 2006/42/ES podle Dodatku IIB EN Pohony nejsou vhodné pro použití - v prostředích s nebezpečím výbuchu, - na lodích nebo ve vozidlech, - v zařízení nebo strojích, u kterých se vyžaduje bezpečnost provozu. Zvláštní normy jako IEC/EN 61508, IEC/EN 61511, EN ISO13849 a podobně nejsou zohledněny. Je nutné respektovat místní předpisy, které se týkají instalace, použití, přístupu, přístupových práv, úrazové prevence, bezpečnosti, demontáže a likvidace. Skříň se nesmí otevírat. 4/5

5 Printed in Switzerland AVM321, 322 Rozměrový výkres Připojovací schéma Fr. Sauter AG Im Surinam 55 CH-4016 Basel Tel Fax /5 02
