1 56.101/1 BUN: Ventil trojcestný s vnějším závitem (jmenovitý tlak 16 bar) Regulační ventil pro spojitou regulaci studené a teplé vody nebo vzduchu v uzavřených okruzích 1). Jakost vody dle VDI Ve spojení se servopohonem AVM 105(S), 115(S), 124, 125S a AVF 124, 125S jako akční člen. Vlastnosti Bez silikonového tuku Těleso a sedlo ventilu ze slitiny mosazi se sníženým obsahem zinku Vřeteno z nerezavějící oceli Kuželka z mosazi (snížený obsah zinku), s teflonovým těsněním zesíleným skleněným vláknem Charakteristika ekviprocentní, nastavitelná pomocí pohonu se SUT na lineární nebo kvadratickou Při vytaženém vřetenu je regulační větev A-AB uzavřena Technický popis Ventil s vnějším závitem dle DIN EN ISO Ucpávka z mosazi (snížený obsah zinku) se stíracím kroužkem a dvojitým O-kroužkem z EPDM Jm. světlost DN Připojení Hodnota k VS m 3 /h Hmotnost kg BUN 015 F G 1B 0,4 0,82 BUN 015 F G 1B 0,63 0,82 BUN 015 F G 1B 1 0,82 BUN 015 F G 1B 1,6 0,82 BUN 015 F G 1B 2,5 0,82 BUN 015 F G 1B 4 0,82 BUN 020 F G 1¼B 6,3 1,00 BUN 025 F G 1½B 10 1,30 BUN 032 F G 2B 16 1,74 BUN 040 F G 2¼B 22 2,52 BUN 050 F G 2¾B 28 3,44 BUN 050 F G 2¾B 40 3,44 Provozní teplota 2) C Rozměrový výkres M10492 při provozním tlaku do 120 C 16 bar do 130 C 13 bar do 150 C 10 bar Montážní předpis P Charakteristika AVM 105(S), 115(S) MV regulační větev F200 lineární AVM 124 MV F3.0 ekviprocentní AVM 125S MV přimíchávaná větev lineární AVF 124 MV Regulační poměr > 50 (typicky) AVF 125S MV Netěsnost reg. větev 0,05 % z hodnoty k VS přimíchávaná větev 1 % z hodnoty k VS Zdvih 8 mm Materiálová deklarace MD Příslušenství * 1 šroubení pro vnější závit vč. těsnění DN * 1 šroubení pro vnější závit vč. těsnění DN * 1 šroubení pro vnější závit vč. těsnění DN * 1 šroubení pro vnější závit vč. těsnění DN * 1 šroubení pro vnější závit vč. těsnění DN * 1 šroubení pro vnější závit vč. těsnění DN * Vyhřívání ucpávky 230 V~, 15W, pro média pod 0 C, DN 15 50; MV * Vyhřívání ucpávky 24 V~, 15W, pro média pod 0 C, DN 15 50; MV * Ruční nastavování pro ventily se zdvihem 8 mm; MV * Adaptér pro teploty média (>100 C do max. 130 C) k AVM, DN 15 50; MV * Adaptér pro teploty média (>130 C do max. 150 C) k AVM, DN 15 50; MV Kompletní náhradní ucpávka pro DN 15 až DN 50 *) Pod stejným číslem se nachází rozměrový výkres příslušenství 1) Použití pro otevřené okruhy viz poznámky pro projektování a montáž 2) Při teplotě média pod 0 C použít vyhřívání ucpávky, při teplotě >100 C teplotní adaptér (příslušenství) AB AB Y07545 Mísící ventil A B Rozdělovací ventil A B B01139

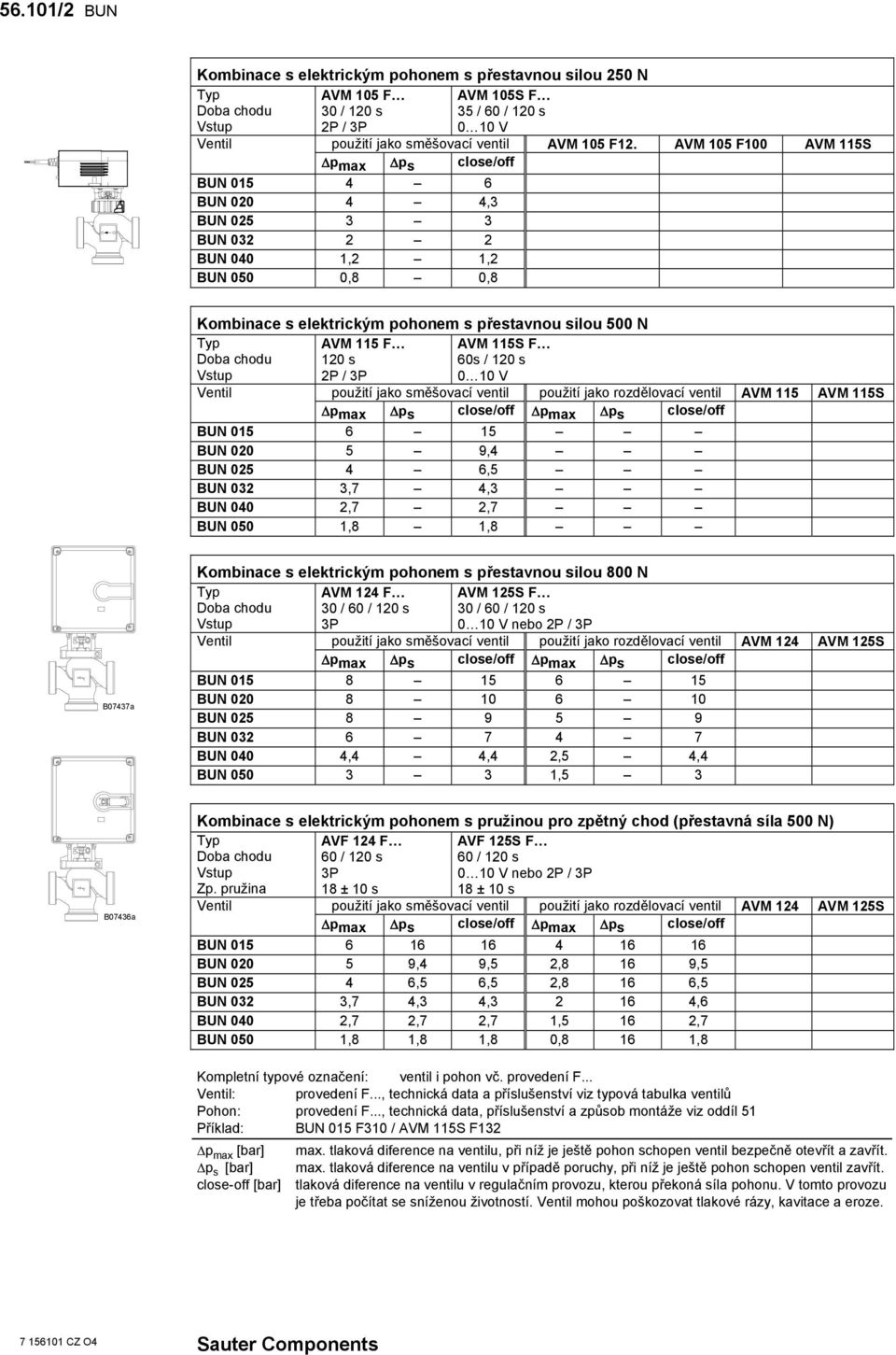

2 56.101/2 BUN Kombinace s elektrickým pohonem s přestavnou silou 250 N Doba chodu Vstup AVM 105 F 30 / 120 s 2P / 3P AVM 105S F 35 / 60 / 120 s 0 10 V Ventil použití jako směšovací ventil AVM 105 F12. AVM 105 F100 AVM 115S Δpmax Δps close/off BUN BUN ,3 BUN BUN BUN 040 1,2 1,2 BUN 050 0,8 0,8 Kombinace s elektrickým pohonem s přestavnou silou 500 N AVM 115 F AVM 115S F Doba chodu 120 s 60s / 120 s Vstup 2P / 3P 0 10 V Ventil použití jako směšovací ventil použití jako rozdělovací ventil AVM 115 AVM 115S Δpmax Δps close/off Δpmax Δps close/off BUN BUN ,4 BUN ,5 BUN 032 3,7 4,3 BUN 040 2,7 2,7 BUN 050 1,8 1,8 B07437a Kombinace s elektrickým pohonem s přestavnou silou 800 N AVM 124 F AVM 125S F Doba chodu Vstup 30 / 60 / 120 s 3P 30 / 60 / 120 s 0 10 V nebo 2P / 3P Ventil použití jako směšovací ventil použití jako rozdělovací ventil AVM 124 AVM 125S Δpmax Δps close/off Δpmax Δps close/off BUN BUN BUN BUN BUN 040 4,4 4,4 2,5 4,4 BUN ,5 3 B07436a Kombinace s elektrickým pohonem s pružinou pro zpětný chod (přestavná síla 500 N) Doba chodu Vstup Zp. pružina AVF 124 F 60 / 120 s 3P 18 ± 10 s AVF 125S F 60 / 120 s 0 10 V nebo 2P / 3P 18 ± 10 s Ventil použití jako směšovací ventil použití jako rozdělovací ventil AVM 124 AVM 125S Δpmax Δps close/off Δpmax Δps close/off BUN BUN ,4 9,5 2,8 16 9,5 BUN ,5 6,5 2,8 16 6,5 BUN 032 3,7 4,3 4, ,6 BUN 040 2,7 2,7 2,7 1,5 16 2,7 BUN 050 1,8 1,8 1,8 0,8 16 1,8 Kompletní typové označení: ventil i pohon vč. provedení F... Ventil: provedení F..., technická data a příslušenství viz typová tabulka ventilů Pohon: provedení F..., technická data, příslušenství a způsob montáže viz oddíl 51 Příklad: BUN 015 F310 / AVM 115S F132 Δp max [bar] Δp s [bar] close-off [bar] max. tlaková diference na ventilu, při níž je ještě pohon schopen ventil bezpečně otevřít a zavřít. max. tlaková diference na ventilu v případě poruchy, při níž je ještě pohon schopen ventil zavřít. tlaková diference na ventilu v regulačním provozu, kterou překoná síla pohonu. V tomto provozu je třeba počítat se sníženou životností. Ventil mohou poškozovat tlakové rázy, kavitace a eroze.

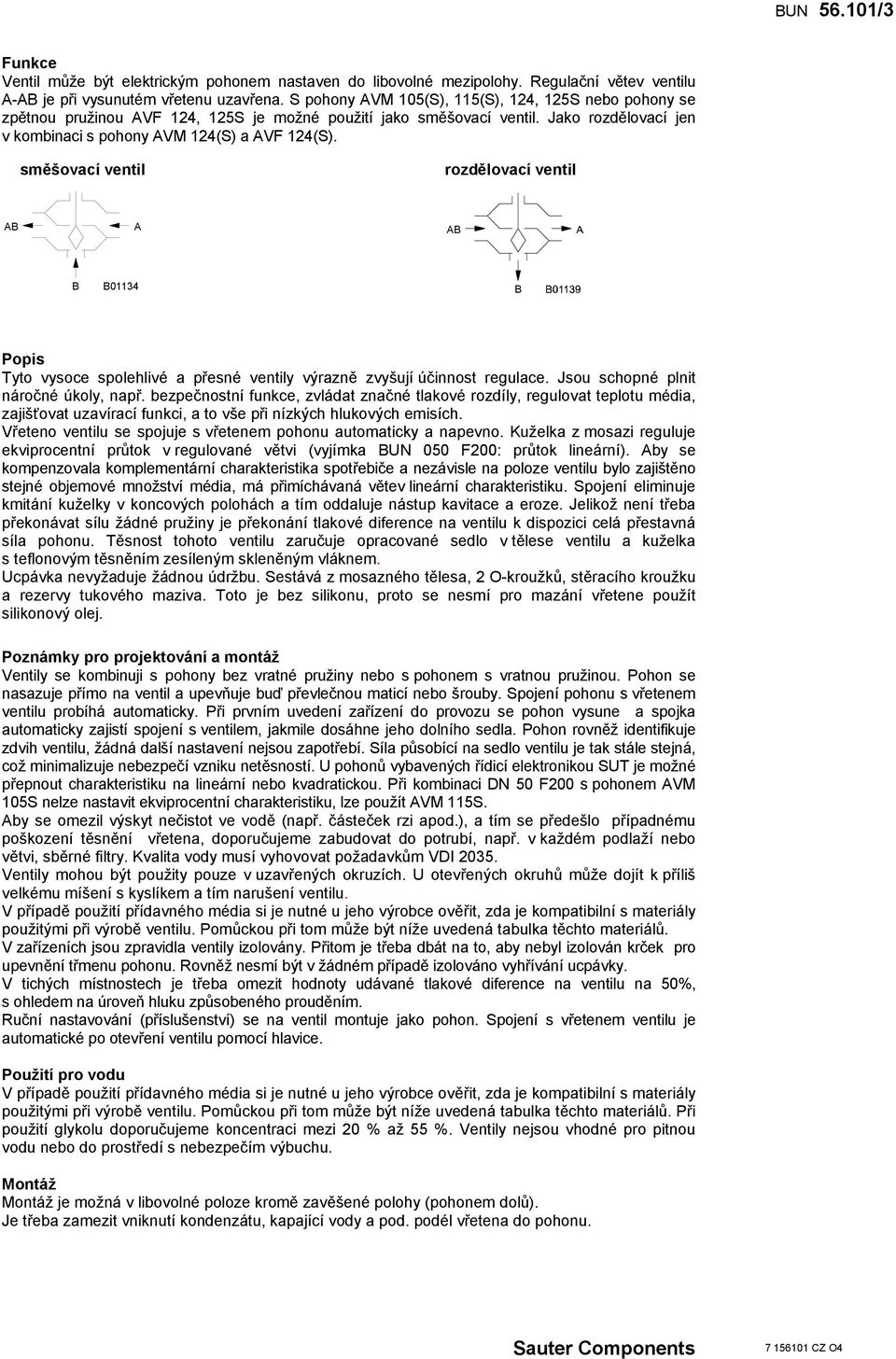

3 BUN /3 Funkce Ventil může být elektrickým pohonem nastaven do libovolné mezipolohy. Regulační větev ventilu A-AB je při vysunutém vřetenu uzavřena. S pohony AVM 105(S), 115(S), 124, 125S nebo pohony se zpětnou pružinou AVF 124, 125S je možné použití jako směšovací ventil. Jako rozdělovací jen v kombinaci s pohony AVM 124(S) a AVF 124(S). směšovací ventil rozdělovací ventil AB A AB B B01134 B Popis Tyto vysoce spolehlivé a přesné ventily výrazně zvyšují účinnost regulace. Jsou schopné plnit náročné úkoly, např. bezpečnostní funkce, zvládat značné tlakové rozdíly, regulovat teplotu média, zajišťovat uzavírací funkci, a to vše při nízkých hlukových emisích. Vřeteno ventilu se spojuje s vřetenem pohonu automaticky a napevno. Kuželka z mosazi reguluje ekviprocentní průtok v regulované větvi (vyjímka BUN 050 F200: průtok lineární). Aby se kompenzovala komplementární charakteristika spotřebiče a nezávisle na poloze ventilu bylo zajištěno stejné objemové množství média, má přimíchávaná větev lineární charakteristiku. Spojení eliminuje kmitání kuželky v koncových polohách a tím oddaluje nástup kavitace a eroze. Jelikož není třeba překonávat sílu žádné pružiny je překonání tlakové diference na ventilu k dispozici celá přestavná síla pohonu. Těsnost tohoto ventilu zaručuje opracované sedlo v tělese ventilu a kuželka s teflonovým těsněním zesíleným skleněným vláknem. Ucpávka nevyžaduje žádnou údržbu. Sestává z mosazného tělesa, 2 O-kroužků, stěracího kroužku a rezervy tukového maziva. Toto je bez silikonu, proto se nesmí pro mazání vřetene použít silikonový olej. Poznámky pro projektování a montáž Ventily se kombinuji s pohony bez vratné pružiny nebo s pohonem s vratnou pružinou. Pohon se nasazuje přímo na ventil a upevňuje buď převlečnou maticí nebo šrouby. Spojení pohonu s vřetenem ventilu probíhá automaticky. Při prvním uvedení zařízení do provozu se pohon vysune a spojka automaticky zajistí spojení s ventilem, jakmile dosáhne jeho dolního sedla. Pohon rovněž identifikuje zdvih ventilu, žádná další nastavení nejsou zapotřebí. Síla působící na sedlo ventilu je tak stále stejná, což minimalizuje nebezpečí vzniku netěsností. U pohonů vybavených řídicí elektronikou SUT je možné přepnout charakteristiku na lineární nebo kvadratickou. Při kombinaci DN 50 F200 s pohonem AVM 105S nelze nastavit ekviprocentní charakteristiku, lze použít AVM 115S. Aby se omezil výskyt nečistot ve vodě (např. částeček rzi apod.), a tím se předešlo případnému poškození těsnění vřetena, doporučujeme zabudovat do potrubí, např. v každém podlaží nebo větvi, sběrné filtry. Kvalita vody musí vyhovovat požadavkům VDI Ventily mohou být použity pouze v uzavřených okruzích. U otevřených okruhů může dojít k příliš velkému míšení s kyslíkem a tím narušení ventilu. V případě použití přídavného média si je nutné u jeho výrobce ověřit, zda je kompatibilní s materiály použitými při výrobě ventilu. Pomůckou při tom může být níže uvedená tabulka těchto materiálů. V zařízeních jsou zpravidla ventily izolovány. Přitom je třeba dbát na to, aby nebyl izolován krček pro upevnění třmenu pohonu. Rovněž nesmí být v žádném případě izolováno vyhřívání ucpávky. V tichých místnostech je třeba omezit hodnoty udávané tlakové diference na ventilu na 50%, s ohledem na úroveň hluku způsobeného prouděním. Ruční nastavování (příslušenství) se na ventil montuje jako pohon. Spojení s vřetenem ventilu je automatické po otevření ventilu pomocí hlavice. Použití pro vodu V případě použití přídavného média si je nutné u jeho výrobce ověřit, zda je kompatibilní s materiály použitými při výrobě ventilu. Pomůckou při tom může být níže uvedená tabulka těchto materiálů. Při použití glykolu doporučujeme koncentraci mezi 20 % až 55 %. Ventily nejsou vhodné pro pitnou vodu nebo do prostředí s nebezpečím výbuchu. Montáž Montáž je možná v libovolné poloze kromě zavěšené polohy (pohonem dolů). Je třeba zamezit vniknutí kondenzátu, kapající vody a pod. podél vřetena do pohonu.

4 56.101/4 BUN Průtokový diagram

5 BUN /5 Δpv použití jako směšovací ventil použití jako rozdělovací ventil BUN 015 F BUN 015 F BUN 015 F BUN 015 F BUN 015 F BUN 015 F BUN 020 F BUN 025 F BUN 032 F BUN 040 F ,5 BUN 050 F ,5 BUN 050 F ,5 Doplňující technické údaje Technická dokumentace a pomůcky Údaje o tlacích a teplotách Hydrodynamické veličiny Pravítko pro výpočet ventilů Sauter Příručka pro pravítko Technická příručka "Akční členy" Charakteristické veličiny, instalační poznámky, regulace, všeobecně CE konformita DIN EN 764, 1333 VDI/VDE /23/EG produkt 3.3 Doplňující údaje k provedení Těleso ventilu ze slitiny mosazi se sníženým obsahem zinku (EN 1982) s vnějším válcovým závitem dle ISO 228/1 třída B, ploché těsnění z mědi. Ucpávka s dvojitým O-kroužkem z etylén-propylenu. Označení materiálu dle DIN DIN-materiál čís. DIN-popis Těleso ventilu CC 752S-GM Cu Zn 35 Pb 2 AI-C Sedlo ventilu CC 752S-GM Cu Zn 35 Pb 2 AI-C Vřeteno X 8 Cr Ni S G Kuželka CW 602 N Cu Zn 36 Pb 2 As Těsnění kuželky PTFE Ucpávka CW 602 N CU Zn 36 Pb 2 As

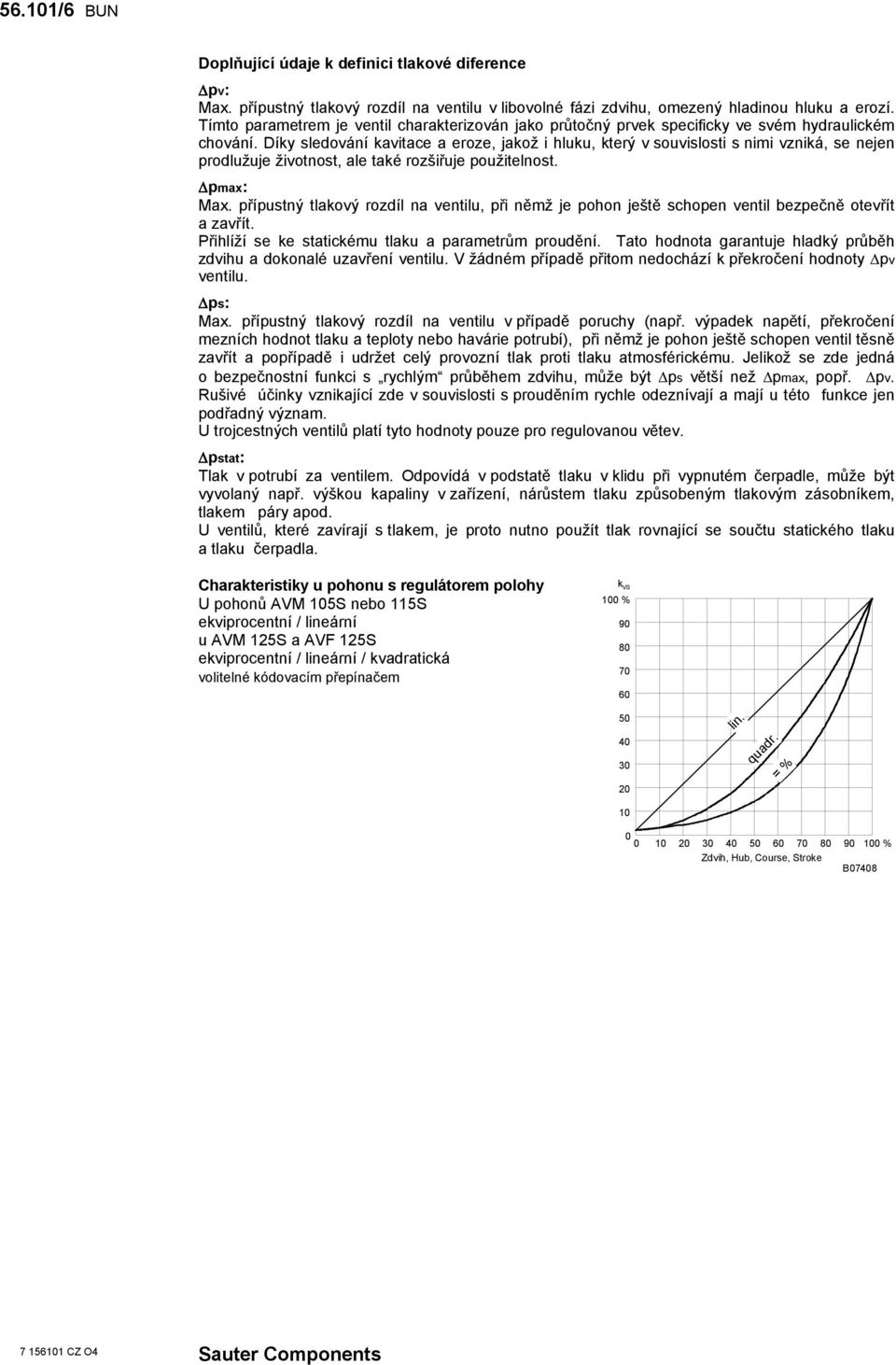

6 56.101/6 BUN Doplňující údaje k definici tlakové diference Δpv: Max. přípustný tlakový rozdíl na ventilu v libovolné fázi zdvihu, omezený hladinou hluku a erozí. Tímto parametrem je ventil charakterizován jako průtočný prvek specificky ve svém hydraulickém chování. Díky sledování kavitace a eroze, jakož i hluku, který v souvislosti s nimi vzniká, se nejen prodlužuje životnost, ale také rozšiřuje použitelnost. Δpmax: Max. přípustný tlakový rozdíl na ventilu, při němž je pohon ještě schopen ventil bezpečně otevřít a zavřít. Přihlíží se ke statickému tlaku a parametrům proudění. Tato hodnota garantuje hladký průběh zdvihu a dokonalé uzavření ventilu. V žádném případě přitom nedochází k překročení hodnoty Δpv ventilu. Δps: Max. přípustný tlakový rozdíl na ventilu v případě poruchy (např. výpadek napětí, překročení mezních hodnot tlaku a teploty nebo havárie potrubí), při němž je pohon ještě schopen ventil těsně zavřít a popřípadě i udržet celý provozní tlak proti tlaku atmosférickému. Jelikož se zde jedná o bezpečnostní funkci s rychlým průběhem zdvihu, může být Δps větší než Δpmax, popř. Δpv. Rušivé účinky vznikající zde v souvislosti s prouděním rychle odeznívají a mají u této funkce jen podřadný význam. U trojcestných ventilů platí tyto hodnoty pouze pro regulovanou větev. Δpstat: Tlak v potrubí za ventilem. Odpovídá v podstatě tlaku v klidu při vypnutém čerpadle, může být vyvolaný např. výškou kapaliny v zařízení, nárůstem tlaku způsobeným tlakovým zásobníkem, tlakem páry apod. U ventilů, které zavírají s tlakem, je proto nutno použít tlak rovnající se součtu statického tlaku a tlaku čerpadla. Charakteristiky u pohonu s regulátorem polohy U pohonů AVM 105S nebo 115S ekviprocentní / lineární u AVM 125S a AVF 125S ekviprocentní / lineární / kvadratická volitelné kódovacím přepínačem k VS 100 % lin quadr. = % % Zdvih, Hub, Course, Stroke B07408

7 BUN /7 Rozměrový výkres AVM 105(S), 115(S) AVM. AVF 124, 125(S)

8 56.101/8 BUN Příslušenství Ø71 Ø51 open closed M G2 G1 A DN G1 G2 32,3 50 Rp2 G23/ Rp11/2 G21/4 26,5 32 Rp11/4 G2 24,7 25 Rp1 G11/2 20,8 20 Rp3/4 G11/4 18,7 15 Rp1/2 G1 A M a c ,5 Z10218 Tisk v České republice Změny vyhrazeny Fr. Sauter AG, CH-4016 Basel
