51.366/1. AVM 125S: Pohon ventilu s řídicí elektronikou SUT (SAUTER Universal Technology) Sauter Components

Transkript

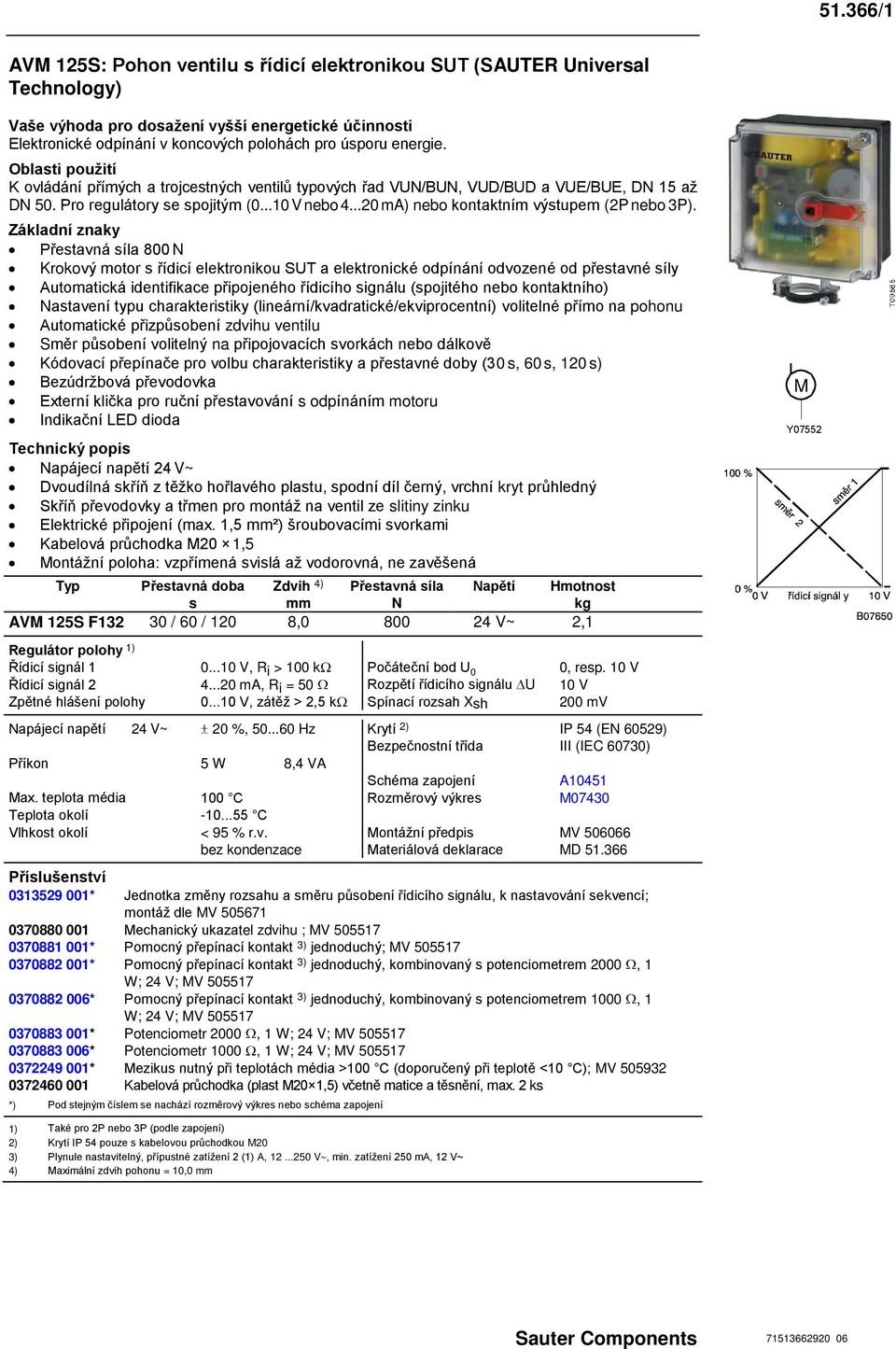

1 51.366/1 : Pohon ventilu s řídicí elektronikou SUT (SAUTER Universal Technology) Vaše výhoda pro dosažení vyšší energetické účinnosti Elektronické odpínání v koncových polohách pro úsporu energie. Oblasti použití K ovládání přímých a trojcestných ventilů typových řad VUN/BUN, VUD/BUD a VUE/BUE, DN 15 až DN 50. Pro regulátory se spojitým ( V nebo ma) nebo kontaktním výstupem (2P nebo 3P). Základní znaky Přestavná síla 800 N Krokový motor s řídicí elektronikou SUT a elektronické odpínání odvozené od přestavné síly Automatická identifikace připojeného řídicího signálu (spojitého nebo kontaktního) Nastavení typu charakteristiky (lineární/kvadratické/ekviprocentní) volitelné přímo na pohonu Automatické přizpůsobení zdvihu ventilu Směr působení volitelný na připojovacích svorkách nebo dálkově Kódovací přepínače pro volbu charakteristiky a přestavné doby (30 s, 60 s, 120 s) Bezúdržbová převodovka Externí klička pro ruční přestavování s odpínáním motoru Indikační LED dioda Technický popis Napájecí napětí 24 V~ Dvoudílná skříň z těžko hořlavého plastu, spodní díl černý, vrchní kryt průhledný Skříň převodovky a třmen pro montáž na ventil ze slitiny zinku Elektrické připojení (max. 1,5 mm²) šroubovacími svorkami Kabelová průchodka M20 1,5 Montážní poloha: vzpřímená svislá až vodorovná, ne zavěšená Typ Přestavná doba Zdvih 4) Přestavná síla Napětí Hmotnost s mm N kg F / 60 / 120 8, V~ 2,1 Regulátor polohy 1) Řídicí signál V, R i > 100 k Počáteční bod U 0 0, resp. 10 V Řídicí signál ma, R i = 50 Rozpětí řídicího signálu U 10 V Zpětné hlášení polohy V, zátěž > 2,5 k Spínací rozsah Xsh 200 mv Napájecí napětí 24 V~ 20 %, Hz Krytí 2) IP 54 (EN 60529) Bezpečnostní třída III (IEC 60730) Příkon 5 W 8,4 VA Schéma zapojení A10451 Max. teplota média 100 C Rozměrový výkres M07430 Teplota okolí C Vlhkost okolí < 95 % r.v. Montážní předpis MV bez kondenzace Materiálová deklarace MD Příslušenství * Jednotka změny rozsahu a směru působení řídicího signálu, k nastavování sekvencí; montáž dle MV Mechanický ukazatel zdvihu ; MV * Pomocný přepínací kontakt 3) jednoduchý; MV * Pomocný přepínací kontakt 3) jednoduchý, kombinovaný s potenciometrem 2000, 1 W; 24 V; MV * Pomocný přepínací kontakt 3) jednoduchý, kombinovaný s potenciometrem 1000, 1 W; 24 V; MV * Potenciometr 2000, 1 W; 24 V; MV * Potenciometr 1000, 1 W; 24 V; MV * Mezikus nutný při teplotách média >100 C (doporučený při teplotě <10 C); MV Kabelová průchodka (plast M20 1,5) včetně matice a těsnění, max. 2 ks *) Pod stejným číslem se nachází rozměrový výkres nebo schéma zapojení M Y ) Také pro 2P nebo 3P (podle zapojení) 2) Krytí IP 54 pouze s kabelovou průchodkou M20 3) Plynule nastavitelný, přípustné zatížení 2 (1) A, V, min. zatížení 250 ma, 12 V~ 4) Maximální zdvih pohonu = 10,0 mm

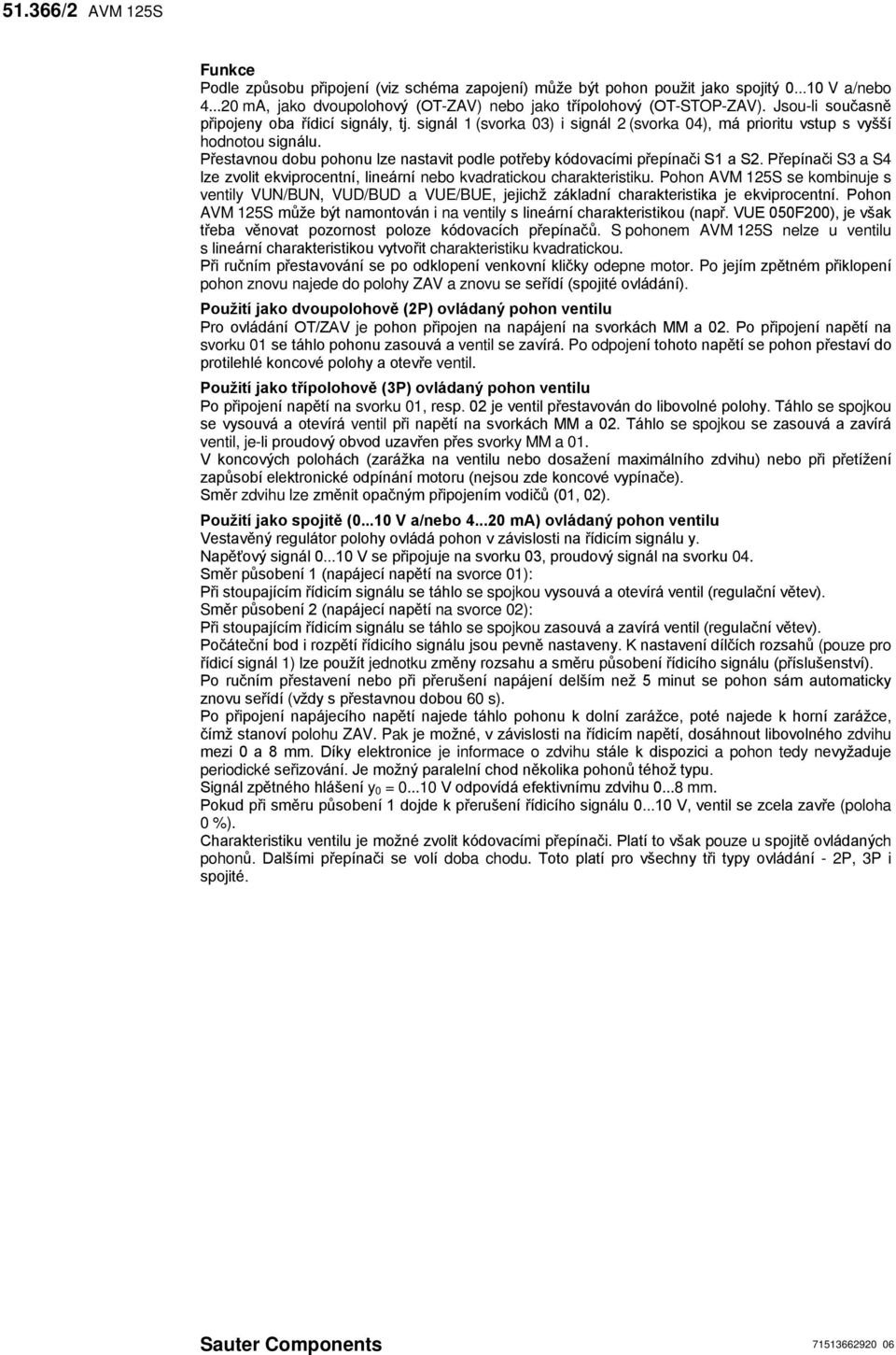

2 51.366/2 Funkce Podle způsobu připojení (viz schéma zapojení) může být pohon použit jako spojitý V a/nebo ma, jako dvoupolohový (OT-ZAV) nebo jako třípolohový (OT-STOP-ZAV). Jsou-li současně připojeny oba řídicí signály, tj. signál 1 (svorka 03) i signál 2 (svorka 04), má prioritu vstup s vyšší hodnotou signálu. Přestavnou dobu pohonu lze nastavit podle potřeby kódovacími přepínači S1 a S2. Přepínači S3 a S4 lze zvolit ekviprocentní, lineární nebo kvadratickou charakteristiku. Pohon se kombinuje s ventily VUN/BUN, VUD/BUD a VUE/BUE, jejichž základní charakteristika je ekviprocentní. Pohon může být namontován i na ventily s lineární charakteristikou (např. VUE 050F200), je však třeba věnovat pozornost poloze kódovacích přepínačů. S pohonem nelze u ventilu s lineární charakteristikou vytvořit charakteristiku kvadratickou. Při ručním přestavování se po odklopení venkovní kličky odepne motor. Po jejím zpětném přiklopení pohon znovu najede do polohy ZAV a znovu se seřídí (spojité ovládání). Použití jako dvoupolohově (2P) ovládaný pohon ventilu Pro ovládání OT/ZAV je pohon připojen na napájení na svorkách MM a 02. Po připojení napětí na svorku 01 se táhlo pohonu zasouvá a ventil se zavírá. Po odpojení tohoto napětí se pohon přestaví do protilehlé koncové polohy a otevře ventil. Použití jako třípolohově (3P) ovládaný pohon ventilu Po připojení napětí na svorku 01, resp. 02 je ventil přestavován do libovolné polohy. Táhlo se spojkou se vysouvá a otevírá ventil při napětí na svorkách MM a 02. Táhlo se spojkou se zasouvá a zavírá ventil, je-li proudový obvod uzavřen přes svorky MM a 01. V koncových polohách (zarážka na ventilu nebo dosažení maximálního zdvihu) nebo při přetížení zapůsobí elektronické odpínání motoru (nejsou zde koncové vypínače). Směr zdvihu lze změnit opačným připojením vodičů (01, 02). Použití jako spojitě ( V a/nebo ma) ovládaný pohon ventilu Vestavěný regulátor polohy ovládá pohon v závislosti na řídicím signálu y. Napěťový signál V se připojuje na svorku 03, proudový signál na svorku 04. Směr působení 1 (napájecí napětí na svorce 01): Při stoupajícím řídicím signálu se táhlo se spojkou vysouvá a otevírá ventil (regulační větev). Směr působení 2 (napájecí napětí na svorce 02): Při stoupajícím řídicím signálu se táhlo se spojkou zasouvá a zavírá ventil (regulační větev). Počáteční bod i rozpětí řídicího signálu jsou pevně nastaveny. K nastavení dílčích rozsahů (pouze pro řídicí signál 1) lze použít jednotku změny rozsahu a směru působení řídicího signálu (příslušenství). Po ručním přestavení nebo při přerušení napájení delším než 5 minut se pohon sám automaticky znovu seřídí (vždy s přestavnou dobou 60 s). Po připojení napájecího napětí najede táhlo pohonu k dolní zarážce, poté najede k horní zarážce, čímž stanoví polohu ZAV. Pak je možné, v závislosti na řídicím napětí, dosáhnout libovolného zdvihu mezi 0 a 8 mm. Díky elektronice je informace o zdvihu stále k dispozici a pohon tedy nevyžaduje periodické seřizování. Je možný paralelní chod několika pohonů téhož typu. Signál zpětného hlášení y 0 = V odpovídá efektivnímu zdvihu mm. Pokud při směru působení 1 dojde k přerušení řídicího signálu V, ventil se zcela zavře (poloha 0 %). Charakteristiku ventilu je možné zvolit kódovacími přepínači. Platí to však pouze u spojitě ovládaných pohonů. Dalšími přepínači se volí doba chodu. Toto platí pro všechny tři typy ovládání - 2P, 3P i spojité.

3 Lineární Lineární Kvadratická /3 Kódovací přepínače doby chodu Doba chodu s/mm Kódovaní spínačů Doba chodu pro zdvih 8 mm 3,75 7,5 15 = nastavení z výroby Kódovací přepínače volby charakteristiky Kódování spínačů Ch arakteristika ventilu Charakteristika pohonu Výsledek na ventil = % lin = % lin = nastavení z výroby

4 51.366/4 Indikační LED dioda reset ( inicializace) v klidu ( žádaná hodnota=aktuální poloha, ruční přestavování) v pohybu žádaným směrem koncová poloha (přetížení) Jednotka změny rozsahu a směru působení řídicího signálu, příslušenství Počáteční bod U0 i rozpětí řídicího signálu ΔU lze nastavit potenciometrem. To umožňuje použít řídicí signál regulátoru i pro několik regulačních orgánů v sekvenci nebo v kaskádě. Vstupní signál (dílčí rozsah) je zesílen na výstupní signál V. Toto příslušenství je možné buď vestavět do pohonu, nebo umístit mimo do samostatné rozvodné skříňky. Poznámky k projektování a montáži k Je třeba zajistit, aby do pohonu podél vřetena ventilu nemohl vnikat kondenzát, kapající voda apod. Při elektrickém připojování je třeba dbát na to, aby průřez vodiče odpovídal výkonu a délce vedení. Doporučujeme proto nepoužívat vodiče s průřezem menším než 0,75 mm 2. Pohon se na ventil montuje pouhým nasazením a přitažením šroubů bez nutnosti dalšího nastavení. Při dodání se pohon nachází ve středové poloze. Koncepce s krokovým motorem a elektronikou umožňuje paralelní chod několika pohonů ventilu téhož typu. Každý pohon může být vybaven maximálně ukazatelem zdvihu a 1 dalším kusem příslušenství (pomocným přepínacím kontaktem, potenciometrem nebo kombinací příslušenství , popř. jednotkou změny rozsahu a směru působení řídicího signálu). Montáž ve venkovním prostředí. Při montáži vně budov doporučujeme zajistit ochranu pohonu před povětrnostními vlivy. Doplňkové technické údaje Vrchní kryt průhledný s kličkou pro ruční přestavování. Spodní černý díl obsahuje krokový motor a řídicí elektroniku. Pod nimi je umístěna bezúdržbová převodovka. Po vylomení zaslepeného otvoru ve spodním dílu je možné namontovat druhou kabelovou průchodku M20 1,5. Pomocný přepínací kontakt Spínací schopnost max. 230 V~, proud min. 20 ma, 20 V Spínací schopnost max V=, proud ma CE konformita Směrnice EMC 2004/108/ES EN EN EN EN

5 51.366/5 Schéma zapojení Příslušenství Rozměrový výkres Ø ,5 160, ,8 3,2 10 >40 2, % A MM 01/ ,6 Ø8 Ø42 Ø16 Z ,6 >150 Ø33 29,5 s=3 54,5 114,1 119,1 Tisk v České republice Změny vyhrazeny Fr. Sauter AG, CH-4016 Basel
