1 WIST ELEGANT NG 120 x 60 SÁLAVÉ TOPNÉ PANELY

2 TECHNOLOGIE 90 x 60 Infračervené topné panely společnosti FIRST Heating, s.r.o., jsou úsporným moderním topným řešením jak pro domácnosti, hotely, ordinace, kanceláře, tak pro stravovací zařízení a výrobní provozy. Infračervené topné panely společnosti FIRST Heating, s.r.o., jsou založeny stejně jako tradiční kachlová kamna na produkci sálavého tepla, které nejdříve prohřívá objekty a až následně vzduch ve vytápěném prostoru, čímž navozuje příjemný pocit tepla a pohodlí interiéru. Při produkci sálavého tepla nedochází k nákladné cirkulaci vzduchu v prostoru, na které jsou založeny standardní topné systémy. Omezení tepelné cirkulace vzduchu podporuje čistotu a bezprašnost prostředí, která vyhovuje zejména lidem s alergií. Sálavé teplo je příjemné a přispívá k větší tepelné pohodě. Díky tomu je možné vytápět místnost na teplotu o cca 2 C menší než při použití klasického vytápění. Tím se dosahuje finanční úspory za vytápění. Jádrem infračervených topných panelů FIRST HEATING je unikátní silikonová topná folie vyrobená exkluzivně pro FIRST HEATING v Německu, která má skvělé tepelné vlastnosti. Životnost této folie je 30 let. Mozkem topných panelů FIRST HEATING je speciální řídící software FIRST (Far Infrared Saving Techonology). Tento systém je patentově chráněn pod značkou FIRST. HLAVNÍ VÝHODY INFRAČERVENÝCH TOPNÝCH PANELŮ: Trvalá úspora energie Bezpečná technologie Flexibilní a moderní design Snadná instalace bez výrazných zásahů do interiéru místnosti Dostupná cena Intuitivní ovládání Bezúdržbový provoz nejsou realizovány revize komínů Pětiletá záruka Prostorová flexibilita Úspora 8% obytné plochy z důvodu absence topných těles

3 Tradiční vytápění Cirkulace vzduchu Infračervené panely Cirkulace vzduchu Rozložení teplot vzduchu Rozložení teplot vzduchu 25.0 C 23.0 C 20.5 C 20.0 C 21.0 C 19.5 C 19.0 C 19.0 C Tradiční vytápěcí systémy rozehřívají v místnostech primárně vzduch, od kterého se až následně ohřívají předměty a zdi. Teploty ohřívaného prostoru jsou výrazně nižší u podlahy nežli u stropu. Rozdíly teplot mezi podlahou a stropem dosahují až 7 C, neboť ohřátý vzduch prostřednictvím termocirkulace stoupá vzhůru, tím dochází k tepelným ztrátám v obývaném prostoru. Inteligentní domy Infračervené panely primárně ohřívají stěny, předměty a podlahu v místnosti, čímž dochází k akumulaci tepla v materiální části prostoru od kterých je dále ohříván vzduch. Takto ohřáté předměty jsou příjemné na omak a přispívají k větší tepelné pohodě. Díky tomuto efektu je také možné vytápět prostor o cca 2 C méně, než u tradičních systémů vytápění. Teplo je při vytápění infračervenými panely FIRST rozmísťováno rovnoměrně od spodní části místnosti směrem ke stropu. Stěny prostoru jsou prohřáté, vysušené a nemají sklon k plesnivění. Při používání infračervených panelů je rozdíl teplot mezi podlahou a stropem max. 1-2 C, což přispívá k celkovému zvýšení efektivity vyhřívání prostoru a zároveň ke snižování provozních nákladů. Tepelné panely společnosti FIRST Heating, s.r.o., je možno naimplementovat do chytrých systémů bytových i nebytových prostor prostřednictvím spínačů (aktorů) a teplotních čidel. Tyto inteligentní systémy umožňují využívat výhod komfortního bydlení a zároveň se chovat šetrně k naší planetě. Můžete nastavit žaluzie a termostaty, aby se přizpůsobily denní době, ročnímu období anebo venkovní teplotě. A to vše kvůli efektivnímu využití energie. Ovládejte svůj termostat z jakéhokoliv rozhraní dokonce i z mobilních telefonů. Součástí chytrých systémů bývají tyto regulovatelné funkce: Schéma zapojení VYTÁPĚNÍ EcoLIGHT VĚTRÁNÍ MULTIMÉDIA LED Počítač nebo Smartphone OVLÁDÁNÍ SVĚTEL SPÍNÁNÍ SPOTŘEBIČŮ OVLÁDÁNÍ VRAT OVLÁDÁNÍ ROLET Centrální jednotka Spínač

4 FLEXIBILITA 60 x 60 Panely je možno instalovat na zeď nebo na strop. Při instalaci na strop má topný panel až o 30 % vyšší účinnost, než při instalaci na zeď. K dispozici jsou též podlahové stojany umožňující flexibilní využívání panelu. Infračervené panely společnosti FIRST Heating, s.r.o., mají nejen moderní design, ale lze je sestavit přesně podle vašich představ. Standardně jsou panely dodávány v bílé barvě, s nebo bez hliníkového rámu. Panel je možné vyrobit dle požadavků zákazníka - zvolená kombinace barevnosti a provedení skel, rámů a grafiky dodá každému panelu osobitý styl. Topné panely s bezdrátovým termostatem pomáhají snižovat náklady za instalaci. Nepotřebujete natahovat nové kabely mezi topný panel a regulátor teploty. Regulátor teploty bezdrátově posílá topnému panelu pokyny, v návaznosti na zvolený program a aktuální teplotu v místnosti. V případě, že uvažujete o rekonstrukci místnosti, či chcete instalovat topné panely v novostavbě, je možné propojit topné panely BASIC a tepelné senzory s termostatem pomocí elektroinstalace. Pochopitelně nabízíme i k topným panelům BASIC komplexní bezdrátové řešení. Záleží na preferencích zákazníka. Stropní panel BASIC Elegant / WIST Elegant NG - bezdrátový termostat je v ceně součástí balení BASIC / BASIC Elegant - propojení s termostatem přes kabely nebo bezdrátově přes spínače (tato zařízení nejsou zahrnuta v ceně) Všechna tato řešení, drátová i bezdrátová, jsou kompatibilní a mohou být propojena přes jednu ovládací jednotku (viz záložka PŘÍSLUŠENSTVÍ) Možnosti instalace topných panelů FIRST Heating nabízejí vysokou flexibilitu a kombinaci ekonomického řešení a moderního designu ovládacích prvků. Univerzální instalační sada pro všechny typy panelů

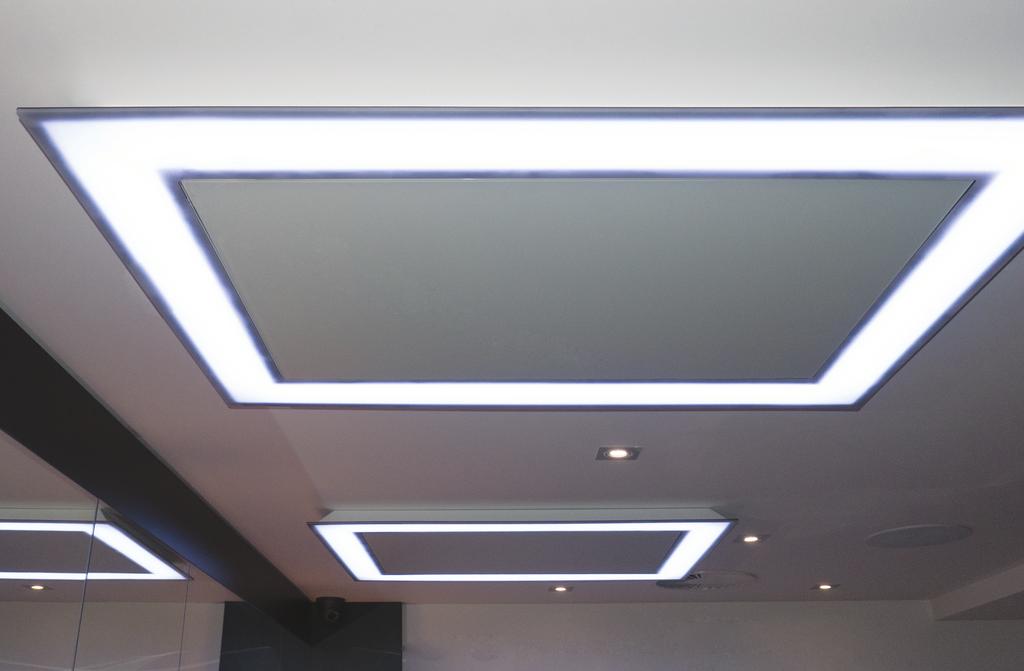

5 ECO LIGHT BASIC ELEGANT 90 x 60 a EcoLIGHT FIRST Heating EcoLIGHT je plně funkční systém, který nabízí kvalitní a moderní LED osvětlení v kombinaci s topnými panely BASIC Elegant. Tato kombinace se skvěle hodí do moderních interiérů. Osvětlení EcoLIGHT je navrženo jako doplněk k topnému panelu BASIC Elegant. Topný panel a osvětlení se ovládají samostatně (je nutné přivést 2 napájecí kabely). V případě požadavku je možné instalovat speciální příslušenství, které umožňuje ovládání pomocí chytrého telefonu nebo webového rozhraní. Osvětlení EcoLIGHT je dodáváno v rozměrech, které přesně odpovídají velikosti topných panelů BASIC Elegant. Vyberete si jen teplotu osvětlení - standardně je dodáváno v teplé nebo studené bílé. V případě požadavků můžeme dodat i RGB osvětlení. Každé LED osvětlení EcoLIGHT dodáváme s termostatem 230 V AC/ 24 V DC. EcoLIGHT a topný panel se ovládají samostatně, tak můžete buď topit, nebo jen svítit, či topit a svítit zároveň. Skvělou výhodou je, že při instalaci na strop získáváte maxim sálavého tepla a zároveň osvětlení místnosti. Moderní design osvětlení EcoLIGHT je atraktivním a moderním doplňkem do každého bytu, kanceláře či podniku. EcoLIGHT EL30 EL60 EL90 EL120 EL150 Příkon (W) Lumeny (lm) Rozměry (mm) 838 x x x x x 1738 Voltage (V) Trafo DC 24 V 2,5 A, 60 2,5 A, 60 2,5 A, 100 2,5 A, 100 2,5 A, 100 Barva světla - studená bílá Barva světla - teplá bílá Barva světla - RGB na vyžádání na vyžádání na vyžádání na vyžádání na vyžádání Světelný tok (lm/m) Délka LED pásku (m) 2,3 2,7 3,3 3,9 4,7 IP Krytí IP 20 IP 20 IP 20 IP 20 IP 20

6 BASIC BASIC 150 x 60 Výrobky řady BASIC mají vysokou povrchovou teplotu skla (až 160 C) a slouží k okamžitému ohřevu prostoru v případě potřeby. Tyto panely jsou určeny pro umístění na strop, či zeď od výšky 180 cm výše. Regulaci topných panelů BASIC je možné provádět silovým ovládáním za pomoci termostatu. K panelu lze připojit i bezdrátový přijímač, který následně panel ovládá (termostat ani přijímač nejsou součástí dodávky). Rámové panely řady BASIC jsou určeny do větších prostor, kde je vhodná vyšší povrchová teplota topného panelu. Vyšší povrchová teplota zároveň znamená vyšší účinnost. Základní verze panelů je v provedení bílého nebo černého skla s hliníkovým rámem. Panely lze dodávat v různých barvách rámů či skel dle RAL specifikace. Zároveň lze na panely umístit i fotografie dodané zákazníkem (kvalita fotografií musí odpovídat rozměrům topného panelu, ideální rozlišení fotografie 300 dpi). Panely svým designem a možnostmi přizpůsobení vyhovují i nejnáročnějším požadavkům zákazníků a architektů. Panely lze, díky standardizovaným rozměrům, umístit i do sádrokartonových podhledů, kde plní nejen funkci kvalitního a výkonného topení, ale zároveň jsou vhodným architektonickým doplňkem. Součástí nabídky je i širokoúhlý topný panel o rozměrech 180 x 30 cm, který je například určen pro instalaci do rohu mezi zeď a strop. Standardní bílé, či černé provedení poskytuje výjimečnou rovnováhu mezi cenou a kvalitním designem. Rozměry Příkon Doporučená plocha vytápění na zeď na strop 30 x 60 cm 230 W 5 m 2 ANO 60 x 60 cm 500 W 10 m 2 ANO 90 x 60 cm 800 W 16 m 2 ANO 120 x 60 cm 1000 W 20 m 2 ANO 150 x 60 cm 1300 W 26 m 2 ANO 180 x 30 cm 650 W 13 m 2 ANO NA STROP RAL RÁMY PANTONE & RAL PANELY

7 BASIC ELEGANT S-BASIC ELEGANT 90 x 60 Panely BASIC ELEGANT jsou designovou verzí panelů BASIC. Bezrámová konstrukce a perfektní zpracování zajišťují dokonalý vzhled. Panel je propracován do posledního detailu. Panely se využívají i v kombinaci s LED osvětlením EcoLIGHT. Díky bezrámové konstrukci dosahují topné panely BASIC ELEGANT ještě vyšší povrchové teploty, která může dosáhnout až 160 C. Teplota zadní strany panelu je díky propracované konstrukci velmi nízká a umožňuje i instalaci do sádrokartonových podhledů. Panely jsou určeny pro všechny uživatele, kteří požadují nejen vysoký výkon, ale i dokonalý elegantní design. Rozměry Příkon Doporučená plocha vytápění na zeď na strop 30 x 60 cm 230 W 5 m 2 ANO 60 x 60 cm 500 W 10 m 2 ANO 90 x 60 cm 800 W 16 m 2 ANO 120 x 60 cm 1000 W 20 m 2 ANO 150 x 60 cm 1300 W 26 m 2 ANO NA STROP Panely řady S-BASIC ELEGANT jsou, jako jediné z řady BASIC, určeny pro instalaci na zeď. Snížený výkon kvalitních topných fólií zaručuje, že i bez speciální regulační techniky a termostatu, je dodržena technická norma pro instalaci topných panelů do výšky 180 cm od podlahy. Tato norma určuje, že v případě instalace na zeď, nesmí povrchová teplota panelu převýšit 125 C. Vypínač topného panelu Všechny panely této řady mají v elegantním zadním hliníkovém krytu umístěn vypínač topného panelu, který umožňuje jednoduché zapínání a vypínání panelu. Elegance a jednoduchost, to jsou topné panely řady S BASIC ELEGANT. Rozměry Příkon Doporučená plocha vytápění na zeď na strop 60 x 60 cm 330 W 7 m 2 ANO 90 x 60 cm 500 W 10 m 2 ANO 120 x 60 cm 660 W 13 m 2 ANO NA ZEĎ PANTONE & RAL PANELY

8 60 x 60 Rámové topné panely řady jsou navíc oproti řadě BASIC opatřeny řídící elektronikou a inteligentním úsporným bezdrátovým termostatem WIST, který umožňuje instalaci topného panelu na zeď. WIST Wireless Intelligent Saving Thermostat Součástí každého balení panelů je termostat, který je založen na bezdrátové technologii umožňující značnou flexibilitu ovládání. Každá místnost má svůj vlastní bezdrátový termostat, který lze nainstalovat na libovolné místo v místnosti. Termostat je napájen prostřednictvím dvou baterií typu AAA 1,5 V. Umístění bezdrátového termostatu v každé místnosti umožňuje specifické nastavení topení pro každou místnost dle potřeby. Nemusíme vytápět celý dům či všechny kanceláře tím přispíváme k další úspoře nákladů. Jediným termostatem je též možno řídit až 4 topné panely v rámci jedné lokality (max. vzdálenost od termostatu je 30 m, která je dostačující pro ovládání topných panelů i ve výrobních provozech). Programovatelný termostat umožňuje nastavení různých režimů topení přes den, v noci, v pracovní dny, o víkendech. Díky této flexibilitě jsou topné panely společnosti FIRST Heating, využívány jak v domácnostech, rodinných domech, tak kancelářích, ordinacích, restauračních zařízení či výrobních provozech. Díky neustálé komunikaci termostatu a topného panelu probíhá nepřetržité měření teploty a úprava spotřeby energie s cílem zajištění maximálních úspor a zachování komfortu. Základní verze panelů je v provedení bílého nebo černého skla s hliníkovým rámem. Panely lze dodávat v různých barvách rámů či skel dle RAL specifikace. Zároveň lze na panely umístit i fotografie dodané zákazníkem (kvalita fotografií musí odpovídat rozměrům topného panelu, ideální rozlišení fotografie 300 dpi). Panely svým designem a možnostmi přizpůsobení vyhovují i nejnáročnějším požadavkům zákazníků a architektů. Všechny modely řady jsou vybaveny řídící elektronikou, termostatem, vypínačem, zásuvkou, přívodním kabelem s PC IEC konektorem v plastovém krytu, který umožňuje jednoduché odpojení napájecího kabelu. Rozměry Příkon Doporučená plocha vytápění na zeď na strop 30 x 60 cm 500 W 5 m 2 ANO ANO NA STROP NA ZEĎ PANTONE & RAL PANELY 60 x 60 cm 500 W 10 m 2 ANO ANO 90 x 60 cm 800 W 16 m 2 ANO ANO 120 x 60 cm 1000 W 20 m 2 ANO ANO BEZDRÁTOVÉ OVLÁDÁNÍ RAL RÁMY 150 x 60 cm 1300 W 26 m 2 ANO ANO

9 WIST ELEGANT NG WIST ELEGANT NG 60 x 60 Topné panely WIST ELEGANT NG jsou charakteristické skvělým designem bezrámových panelů kombinovaných s řídící elektronikou v podobě inteligentního bezdrátového úsporného termostatu (WIST). Bezrámové panely WIST ELEGANT NG mají skvělý design přední skleněná plocha může být dodávána jak ve standardní bílé či černé barvě, tak v jakékoliv RAL barvě. Samozřejmostí je možnost umístění fotografie nebo individuální grafiky. Řídící elektronika v topných panelech řady WIST a WIST ELEGANT NG hlídá povrchovou teplotu topného panelu. Díky této technologii nepřekročí povrchová teplota panelu 125 C, což umožňuje umístnění panelu i na zeď nebo stojan. Panely WIST a WIST ELEGANT NG mají speciální úchyty, které umožňují jednoduchou montáž na stojany. Tato variabilita nalezne široké využití. Například verze se zrcadlem umístěná do pohyblivého nastavitelného stojanu je ideální pro kadeřnictví, prodejny oděvů, kanceláře apod. Panely lze ovládat prostřednictvím bezdrátového termostatu WIST, který je součástí každého balení, nebo je panel možné zapínat a vypínat tím nejjednodušším způsobem prostřednictvím lehce přístupného vypínače. Panely řady a WIST ELEGANT NG mají díky využití PC IEC konektoru odpojitelný napájecí kabel. To usnadňuje odpojení a demontáž panelu i v případě, že byl napájecí kabel přímo zapojen do elektro krabice. Elegance, variabilita a sofistikované bezdrátové ovládání, to jsou topné panely řady WIST ELEGANT NG. Rozměry Příkon Doporučená plocha vytápění na zeď na strop 30 x 60 cm 500 W 5 m 2 ANO ANO NA STROP NA ZEĎ PANTONE & RAL PANELY 60 x 60 cm 500 W 8 m 2 ANO ANO 90 x 60 cm 800 W 12 m 2 ANO ANO 120 x 60 cm 1000 W 15 m 2 ANO ANO BEZDRÁTOVÉ OVLÁDÁNÍ 150 x 60 cm 1300 W 20 m 2 ANO ANO

10 PŘÍSLUŠENSTVÍ Regulátor teploty RFTC-50 snímá teplotu v místnosti a v závislosti na zvoleném programu a teplotě bezdrátově zapíná a vypíná topný panel. Jeden regulátor teploty může ovládat až 4 topné panely (v jedné místnosti) RFTC-50 regulátor teploty se zabudovaným senzorem teploty BASIC / BASIC Elegant Regulátor teploty RFTC-50 snímá teplotu v místnosti a v závislosti na zvoleném programu a teplotě bezdrátově zasílá příkazy spínací jednotce RFSA-61B, která je připojena na napájecím kabelu topného panelu BASIC. RFTC-50 regulátor teploty se zabudovaným senzorem teploty RFSA-61B jednokanálový spínač BASIC Jeden regulátor teploty může ovládat až 4 topné panely nebo spínací jednotky., BASIC / BASIC Elegant a EcoLIGHT Regulátor teploty RFTC-50 snímá teplotu v místnosti a bezdrátově zasílá řídící příkazy: 1) přímo topnému panelu 2) spínači RFSA-62B (OUT1), který je připojen na napájecím kabelu topného panelu BASIC. RFTC-50 regulátor teploty se zabudovaným senzorem teploty Bezdrátové tlačítko RFWB-20/G ovládá světla, tj. druhý výstup (OUT2) spínače RFSA-62-B. Tento druhý výstup je připojen do osvětlení EcoLIGHT. Jeden regulátor teploty může ovládat až 4 topné panely (v jedné místnosti). RFWB-20/G bezdrátové tlačítko RFSA-62B dvoukanálový spínač panelu BASIC Elegant panelu EcoLIGHT Eco LIGHT a BASIC Elegant a BASIC / BASIC Elegant RF Touch elan-rf-003 Centrální jednotka RF Touch bezdrátově řídí topné panely BASIC (prostřednictvím spínače RFSA-61B), a přímo bezdrátově topné panely řady. nebo V případě topných panelů BASIC, je teplota v místnosti snímána teplotním senzorem, který je součástí regulátoru teploty RFTC-10/G (ten informaci o teplotě v místnosti zasílá do centrální jednotky). Panel BASIC se spíná prostřednictvím bezdrátového spínače RFSA-61B, který je připojen na napájecím kabelu topného panelu. U panelů je také teplota v místnosti snímána teplotním senzorem, který je součástí regulátoru teploty RFTC-10/G (ten informaci o teplotě v místnosti zasílá do centrální jednotky). RFSA-61B jednokanálový spínač RFTC-10/G regulátor se zabudovaným senzorem teploty RFTI-10B bezdrátový teplotní senzor MÍSTNOST 2 V obou případech je možné využít pro zjištění teploty v místnosti bezdrátový teplotní senzor RFTI-10B. Centrální jednotky RF Touch/ elan-rf-003 mohou ovládat až 40 spínacích prvků. BASIC MÍSTNOST 1

11 BASIC / BASIC Elegant a EcoLIGHT Centrální jednotka RF Touch ovládá spínač RFSA-62B (pro panel BASIC a světlo EcoLIGHT). Teplota v místnosti je snímána senzorem umístěným v regulátoru teploty RFTC-10/G, nebo bezdrátový senzorem teploty RFTI-10B. Panel BASI je zapínám prostřednictvím spínače RFSA-62B, který je připojen k napájecímu kabelu (výstup OUT1). RF Touch OR RFTI-10B bezdrátový senzor teploty nebo panelu BASIC Elegant RFTC-10/G regulátor s interním senzorem teploty Světlo EcoLIGHT je spínáno rovněž spínačem RFSA-62B, který je připojen na napájecí kabel osvětlení (výstup OUT 2). panelu EcoLIGHT Centrální jednotka RF Touch / elan-rf-003 může ovládat až 40 zařízení. elan-rf-003 RFSA-62B dvoukanálový spínač Eco LIGHT a BASIC Elegant S-BASIC Elegant RFTC-50 programovatelný regulátor teploty s integrovaným senzorem teploty snímá teplotu v místnosti. Na základě zvoleného programu a teploty bezdrátově zasílá příkazy zásuvce RFSC-61, do které je zapojen napájecí kabel panelu S-BASIC Elegant. RFTC-50/G programovatelný regulátor s interním senzorem teploty RFSC-61 zásuvka s bezdrátově ovládaným spínačem panelu S BASIC Elegant Jeden regulátor teploty může ovládat až 4 topné panely, nebo zásuvky (v jedné místnosti). BASIC / BASIC Elegant Centrální jednotka RF Touch bezdrátově ovládá topný panel BASIC prostřednictvím spínače RFSA-61M (umístěn v rozvodné skříni na DIN liště). Teplota v místnosti je snímána bezdrátovým senzorem RFTI-10B. RF Touch RFSA-61M DIN jednokanálový spínač BASIC Panel BASIC je připojen napájecím kabelem do rozvodné skříně ke spínači RFSA-61M. nebo Centrální jednotka RF Touch / elan-rf-003 může ovládat až 40 prvků. nebo elan-rf-003 RFTI-10B bezdrátový senzor teploty RFTC-10/G regulátor se zabudovaným senzorem teploty RF Touch vs. elan-rf-003 Centrální jednotka RF Touch je funkčně identická s centrální jednotkou elan-rf-003, která se dá ovládat prostřednictvím mobilních telefonů (Android, ios). Tyto jednotky se dají zaměnit ve všech shora uvedených případech. Záleží jen na preferenci uživatele. zaměnitelnost RF Touch elan-rf-003

12 KONTAKT BASIC ELEGANT 120x60 WIST ELEGANT NG 120 x 60 VÝROBCE: FIRST Heating s.r.o. DISTRIBUCE ČR: Zelený pes, o. s. France Germany Czech Republic Poland Slovakia Revoluční Praha 1 Czech Republic T: T: info@firstheating.com Hlávkova 447/ , Ostrava-Přívoz Czech Republic T: info@zelenypes.cz Switzerland Austria Hungary Italy
