Projekt Solar Process Heat

Transkript

1 Projekt Solar Process Heat Kulatý stůl , České Budějovice Mgr. Ivana Klobušníková, ředitelka ECČB

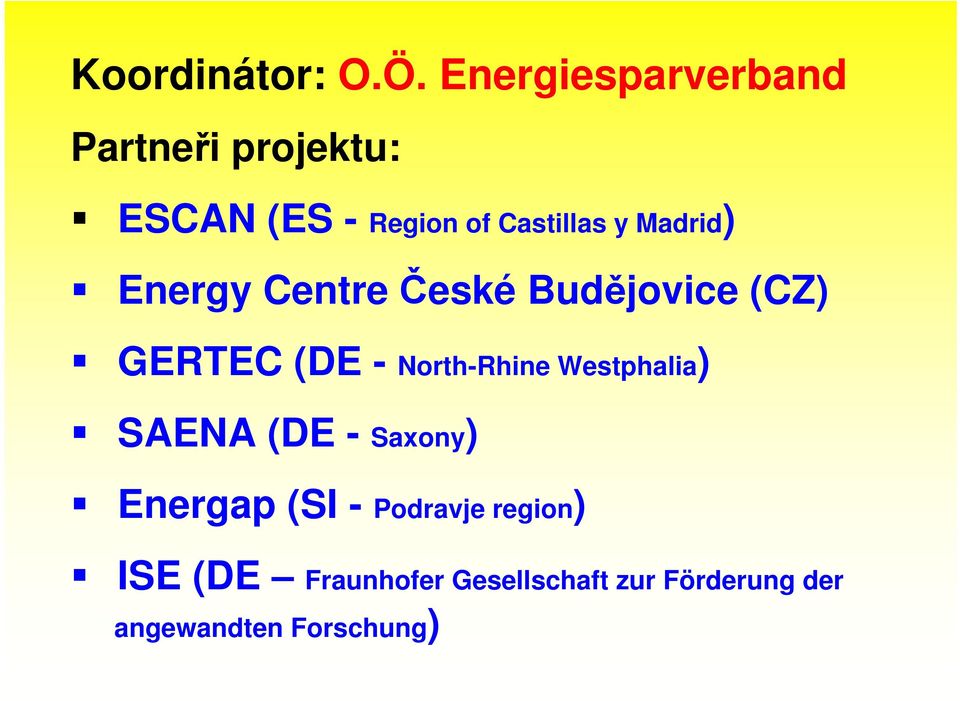

2 Koordinátor: O.Ö. Energiesparverband Partneři projektu: ESCAN (ES - Region of Castillas y Madrid) Energy Centre České Budějovice (CZ) GERTEC (DE - North-Rhine Westphalia) SAENA (DE - Saxony) Energap (SI - Podravje region) ISE (DE Fraunhofer Gesellschaft zur Förderung der angewandten Forschung)

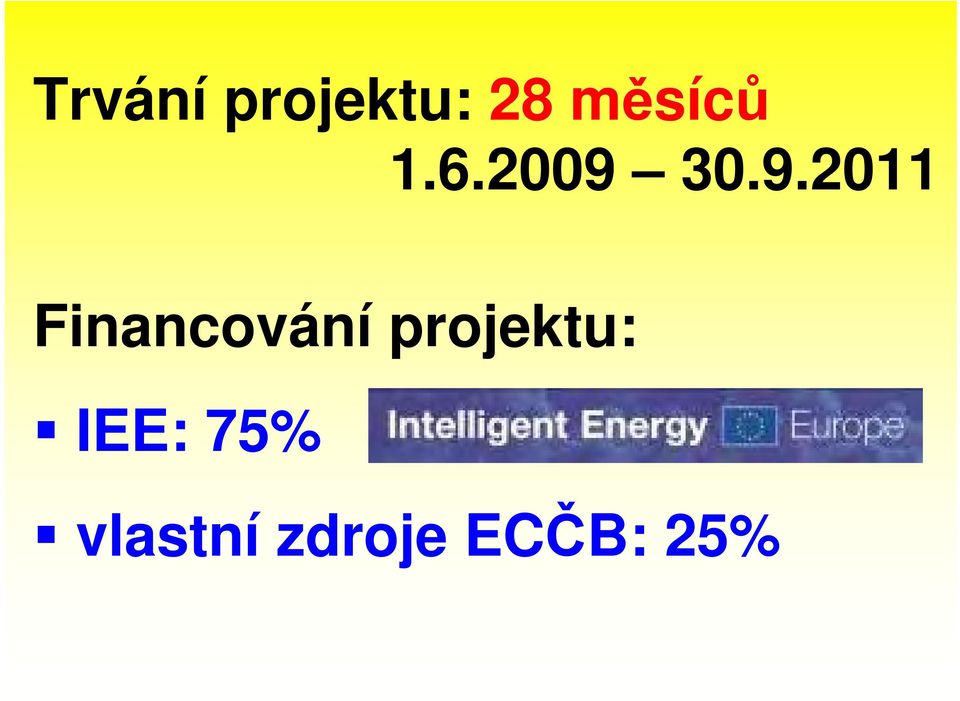

3 Trvání projektu: 28 měsíců Financování projektu: IEE: 75% vlastní zdroje ECČB: 25%

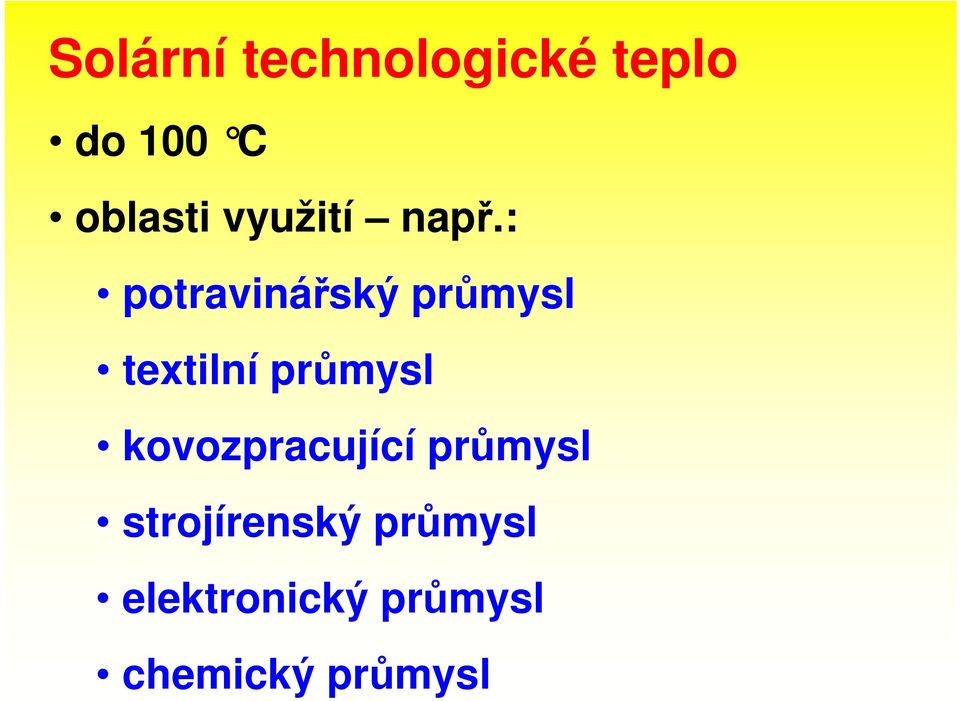

4 Solární technologické teplo do 100 C oblasti využití např.: potravinářský průmysl textilní průmysl kovozpracující průmysl strojírenský průmysl elektronický průmysl chemický průmysl

5 Pracovní program projektu: WP 1 řízení projektu (spolupráce partnerů projektu, zprávy, práce online) WP 2 analýza (energetický screening ve firmách, výběr 3 hlavních oblastí vhodných pro využití procesního tepla v 6 regionech) WP 3 nástroje (příprava dotazníků pro firmy, vypracování pokynů v 6 regionálních verzích + anglická verze) WP 4 regionální kampaně (6 regionálních kampaní, 6 regionálních konferencí, 6 publikací)

6 WP 5 pilotní projekty (pilotní projekty v každém regionu, vyplnění dotazníků firmami) WP 6 nové služby (solární contracting, informační schůzky, poradenství na téma solárního contractingu) WP 7 komunikace na evropské úrovní, šíření informací (webová stránka projektu, Evropský tréninkový seminář, letáky a newsletter, stánek na veletrhu v Hannoveru ) WP 8 aktivity spojené se šířením informací a poznatků (pravidelná aktualizace informací o projektu, prezentace, informační materiály )

7 Co můžeme nabídnout (jiho)českým firmám: bezplatný screening podpora při instalaci solární soustavy technická asistence poradenství možnosti dotací tepelně-technické výpočty

8 kulatý stůl

9 Solární technologické teplo 1. číslo zpravodaje projektu So-Pro (v rámci programu Inteligentní energie Evropa) Úvod Zatímco solární teplo využívané v domácnostech a službách má zvyšující se podíl na trhu v Evropě, solární technologické teplo je hodně v jeho stínu. Potenciál je enormní: okolo 30 % celkové průmyslové potřeby tepla je spojeno s teplotou do 100 C a může být dodáno komerčně dostupnými solárně termickými kolektory. Nicméně vevropě identifikovala Mezinárodní energetická agentura (IEA) v rámci Úkolu 33 Solární teplo pro technologické procesy pouze kolem 70 instalací. Projekt Solární technologické teplo (SO-PRO) v rámci programu Inteligentní energie Evropa Projekt Solární technologické teplo (SO-PRO) v rámci programu Inteligentní energie Evropa je zaměřen na vybudování trhů pro solární technologické teplo v 6 evropských regionech. Projektové aktivity zahrnují např. cílený rozvoj trhu, proškolování odborníků, informace pro důležité činitele v průmyslu, 12 pilotních projektů a rozvoj nových služeb týkajících se solárního kontraktingu (financování z energetických úspor).

10 SO-PRO Pracovní balíček 2 D2.3 REGIONÁLNÍ ZPRÁVA TÝKAJÍCÍ SE VÝBĚRU PRIORITNÍCH OBLASTÍ VYUŽITÍ Regionální kontext Krátké přestavení regionu Současný vývoj trhu se solární termikou Existující instalace na využití solárního procesního tepla v regionu Konkurenční energetické zdroje (včetně cen) (Finančně) podpůrné programy, které by mohly být využity pro projekty So-Pro (dotace na solární termiku, jiné podpůrné mechanismy, např. pro pilotní projekty) Významné průmyslové sektory v regionu Hlavní významné sektory (a důvody proč jsou významné) Hlavní činitelé Regionální přístup k firmám co se týče energetických analýz a pilotních projektů Výsledky ze screeningů a důvody pro výběr prioritních oblastí využití solárního procesního tepla Výhled

11

12

13

14 Děkuji Vám za pozornost! Mgr. Ivana Klobušníková Energy Centre České Budějovice Náměstí Přem. Otakara II. 87/ České Budějovice tel.:

15 Poskytování energetických služeb a vývoj metody EPC v ČR Vladimír Sochor SEVEn Solární contracting, Jihočeská hospodářská komora, České Budějovice, 22. června

16 Charakteristika metody EPC Energy Performance Contracting (EPC): smlouva na poskytování konkrétních služeb souvisejících se spotřebou energie, kdy celková výše plateb závisí na výši zefektivnění těchto služeb, tj. na konkrétních úsporách u zákazníka (Performance Contracting = smlouva o výsledku) EPC zahrnuje technické i finanční aspekty v jednom kontraktu EPC poskytuje komplexní servis EPC snižuje riziko pro zákazníka tím, že GARANTUJE VÝSLEDEK (zaručí objem úspor energie) => energetické služby se zaručeným výsledkem 2

17 Charakteristika metody EPC výhoda pro zákazníka bez použití PFC provozní náklady zaručené úspory jako objem investic s použitím EPC úspory instalace opatření vypršení smlouvy čas 3

18 Oblasti uplatnění energetických služeb původní zaměření na veřejnou sféru (vznik v době ropné krize v USA a Velké Británii) v ČR nejširší uplatnění u objektů v majetku měst (školská, zdravotnická, sportovní a kulturní zařízení) poměrně časté využití i v privátním sektoru (úspora investice pro své hlavní aktivity) 4

19 Základní typy úsporných opatření v budovách lze realizovat v zásadě dva typy opatření stavební opatření (zateplení pláště budov, výměna oken) technologická opatření (rekonstrukce energetických systémů) pro stavební opatření je základem nalezení financování projektu technologická opatření realizovatelná z budoucích úspor energie 5

20 Obsah energetických služeb - typ opatření souvislost s dobou návratnosti základ v systému MaR, optimalizace spotřeby v jednotlivých částech objektů, změna topného média, rekonstrukce zdroje energie atd. - trvání smluvního vztahu 4 15 let (závisí na následném vlastnictví zařízení) -zahrnutírůzných služeb do jednoho projektu příprava rekonstrukce (včetně zpracování PD), financování, provádění servisu a údržby, možnost různých způsobů provozování systému 6

21 ESCO firma energetických služeb ESCO = vžitá zkratka pro firmu poskytující energetické služby (z angličtiny) Energy Services COmpany 7

22 Výběr firmy ESCO v soutěži - KRITERIA finanční vyjádření úspor definice zaručených úspor výše úspor energie budoucí výše dosažených úspor se obtížně kvantifikuje nutno stanovit jasně definované a srovnatelné podmínky investice a úspory nákladů na energii spojité nádoby organizace výběrových řízení nelze zvládnout ve standardním schématu při soutěži o cenu za dílo 8

23 Převzetí rizik u energetických služeb Podstata energetické služby typu EPC spočívá v tom, že přebírá rizika NE v dodavatelském úvěru, který zákazníkovi poskytne nebo ve zprostředkování koupě technologie Příklady přebíraných rizik v kontraktech s ESCO: chyby v projektu nespolehlivost technologie nevhodné provozování a organizace práce nekvalitní údržba zvýšení emisí, vliv na ŽP, hygienické normy neočekávané cenové výkyvy změny trhu (nižší odběry energie, ) nedosažení plánovaných úspor nákladů 9

24 Obvyklé schéma struktury financování Zákazník financování a realizace investice platby za služby a investici záruky fin. úspor záruky splátek ESCO poskytnutí úvěru splácení úvěru Investor (Banka) 10

25 Energetické služby v České republice již dlouhá doba existence první projekt řešený metodou EPC v roce 1993 celkem 150 až 200 realizovaných projektů investiční prostředky v objemu přes 3 miliardy Kč celkové úspory lze odhadnout ve výši 800 TJ 11

26 Soulad s českou legislativou nutnost přizpůsobení v oblasti veřejných zakázek první znění zákona o veřejných zakázkách (1995) metodický pokyn pro EPC ve státním sektoru (1999) terminologie dodavatelského úvěru (zákon 218/2000 o rozpočtových pravidlech registr ISPROFIN) jednací řízení s uveřejněním (používání od 2005) 12

27 Účastníci přípravy a realizace projektu Zadavatel Poradce při přípravě a zadání zakázky Firma energetických služeb (ESCO) Subdodavatel energeticky úsporných zařízení a komponentů 13

28 Postup přípravy a realizace veřejné zakázky 1. Zjištění potenciálu energetických úspor (již zpracovaný energetický audit, předběžná analýza stávajícího stavu a možná úsporná opatření) 2. Rozhodnutí zadavatele o dalším postupu (zjištění výchozí úrovně spotřeby energie v technickém i finančním vyjádření, očekávaný vývoj), 3. Vyhlášení výběrového řízení (zpracování zadávací dokumentace, podklady pro hodnocení nabídek, jednání s uchazeči a výběr nejlepšího 4. Jednání o smlouvě o energetických službách - ověření možností úspor (aktuální energetický audit) - řešení změn a rozdílů 5. Uzavření smlouvy 6. Realizace projektu (zpracování projektové dokumentace, instalace úsporných opatření a zkušební provoz) 7. Sledování provozu, vyhodnocování dosažených úspor, platby 14

29 Obsah smluv o poskytování energetických služeb důkladná analýza současného stavu energetického hospodářství a návrh úsporných opatření příprava projektu a jeho financování realizace navržených opatření (projekt, výstavba, uvedení do provozu, případně provozování zařízení) dlouhodobé záruky na provoz a účinnost zařízení (úspory) provoz a údržba (zaškolení a dohled a/nebo provozování) sledování a vyhodnocování spotřeby energie 15

30 Postup výběrového řízení vyhlášení veřejné zakázky formou jednacího řízení s uveřejněním obvykle oznámením v Informačním systému o veřejných zakázkách (centrální adresa) žádost o účast v soutěži (podání obvykle 37 dnů od oznámení) zadávací dokumentace a prohlídka místa plnění podání nabídek uchazečů (obvykle pevný termín v zadávací dokumentaci lhůtu stanoví zadavatel) jednání s uchazeči (minimálně jedno kolo jednání) konečné znění smlouvy (jednání) + podpis smlouvy 16

31 Příklady projektů Národní divadlo cílem projektu je dlouhodobé snížení nákladů zejména na vytápění, přípravu teplé vody, vzduchotechniku a klimatizaci v objektech ND smluvní vztah na 10 let instalovaná opatření využití odpadního tepla tlakové stanice jevištní technologie pro předehřev teplé vody instalace nové reversní chladicí jednotky rekuperace tepla z klimatizovaných prostor rekonstrukce centrální kotelny instalace kondenzačních kotlů modernizace systému měření a regulace instalace frekvenčních měničů celkové investiční náklady ve výši 30,2 mil. Kč očekávaná roční úspora ve výši 22% 17

32 Příklady projektů Psych. léčebna Kosmonosy rekonstrukce topného systému podpis smlouvy srpen 2003 počátek záruk za úspory od května 2004 celkováinvestice 14,4 mil. Kč roční úspory GJ (29,7%) využití vlastního zdroje vody + prádelna podpis smlouvy červen 2006 počátek záruk za úspory od října 2007 celkováinvestice 34,5mil. Kč roční úspory 4,8 mil. Kč (32%) 18

33 Příklady projektů Pardubický kraj 15 škol 4 nemocnic 3 domovů důchodců 1 specialní škola 1 hostel veřejná zakázka jaro 2006 realizace 2007 počátek záruk za úspor od ledna 2008 celkováinvestice 97,6 mil. Kč roční úspory 17,4 mil. Kč (23%) 19

34 Kombinace finančních zdrojů Rekonstrukce technologických zařízení doba návratnosti 4-10 let nejlepší řešení poskytováním energetických služeb (EPC) Stavební opatření doba návratnosti minimálně 15 let vhodné využití dotací (např. Operační program Životní prostředí) kombinace obou způsobů Vlastník objektů se podílí na spolufinancování v objemu 20-40% z celkové investice 20

35 Příklady projektů Střední odborné učiliště v Praze - rekonstrukce technologických zařízení metodou EPC + provozování kotelny investice 7,8 mil. Kč (financování z budoucích úspor provozních nákladů) - zateplení objektu + výměna zbývajících oken investice 13,5 mil. Kč (spolufinancování z dotace z OPŽP) spolufinancování vlastníka objektu ve výši maximálně 36,4 % 21

36 Příklady projektů 15 škol v městské části Praha 13 - rekonstrukce technologických zařízení metodou EPC investice 80 mil. Kč (financování z budoucích úspor provozních nákladů) - zateplení objektů + výměna zbývajících oken investice 300 mil. Kč (spolufinancování z dotace z OPŽP) spolufinancování vlastníka objektu ve výši maximálně 28 % 22

37 Dlouhodobá podpora rozšiřování metody EPC první projekty řešené metodou EPC na českém trhu ( ) vzdělávání firem energetických služeb (PHARE projekt 90. léta 20. století) pomoc při vyhlašování veřejných zakázek na poskytování energetických služeb (od 1999 doposud) účast v mezinárodních projektech na podporu EPC ChangeBest a EESI 23

38 Děkuji za pozornost Vladimír Sochor SEVEn Solární contracting, Jihočeská hospodářská komora, České Budějovice, 22. června

39 Projekt EPC v Národním divadle aneb snížení nákladů s garancí Miroslav Marada

40 Modernizace energetického hospodářství Národního divadla 2

41 Budovy a zázemí Národního divadla Národní divadlo tvoří 4 nadzemní budovy a podzemní technické a servisní zázemí: Historická budova Národního divadla postavena v 19. století (1883) Podzemní technické a servisní zázemí (6 podzemních podlaží) postaveno ve 20. století (1983) Provozní budova - postavena ve 20. století (1983) Nová scéna Národního divadla - postavena ve 20. století (1983) Restaurace a kancelářská budova - postavena ve 20. století (1983) není součástí projektu (jiný vlastník) 3

42 Motivace ND k využití metody EPC Vysoké a trvale rostoucí energetické náklady trvalé snížení nákladů na nákup energie Potřeba modernizovat technologické zázemí energetické hospodářství ND (nelze z omezeného investičního rozpočtu ND) Výhodné financování jako součást projektu EPC Přenesení rizika za úspěšnost projektu na dodavatele (ESCO) Řešení na klíč 4

43 Rozsah projektu EPC v ND Cílem projektu je dlouhodobé snížení nákladů zejména na vytápění, přípravu TUV, vzduchotechniku a klimatizaci v objektech ND Rozsah poskytovaných služeb rekonstrukce, tj. instalace úsporných opatření sledování provozu a údržby energetického hospodářství, tj. topné systémy, vzduchotechnika, chlazení, TUV, rekuperace, regulace energetický management 5

44 Časový průběh projektu Přípravná fáze 2005 Podpis smlouvy (veřejná soutěž) listopad 2006 Délka smlouvy 10 let Realizace první části opatření leden prosinec 2007 Instalace střešní hydroizolace s fotovoltaickými články na provozní budovu a modifikace dalších opatření září - listopad 2008 Instalace střešní hydroizolace s fotovoltaickými články na budovu Nové scény a modifikace dalších opatření (osvětlení a pitná voda) září - listopad 2009 ENESA a ND jsou účastníky projektu EU BEST Energy

45 Instalovaná úsporná opatření (1. část) využití odpadního tepla tlakové stanice jevištní technologie pro předehřev TUV instalace nové chladicí jednotky (pracuje v režimu chladící stroj chiller/tepelné čerpadlo) rekuperace tepla z klimatizovaných prostorů objektů ND rekonstrukce centrální kotelny (instalace kondenzačních kotlů) modernizace systému M+R instalace frekvenčních měničů 7

46 Využití odpadního tepla tlakové stanice jevištní technologie pro předehřev TUV Strojovna hydrauliky jevištní technologie s nově instalovaným tepelným výměníkem Tepelné čerpadlo TWE ochlazuje olej jevištní technologie a získané teplo využívá pro předehřev TUV 8

47 Instalace nové chladicí jednotky Nový chladící stroj Carrier využívá teplo z vltavské vody (tepelné čerpadlo) Stará chladící jednotka YORK opouští technické prostory divadla... 9

48 Rekuperace tepla z klimatizovaných prostorů objektů ND Tepelný výměník vzduch/glykolová směs na vstupu venkovního vzduchu do objektu K přenosu tepla od výstupního vzduchu do vstupu venkovního vzduchu se používá glykolová směs 10

49 Rekonstrukce centrální kotelny, instalace kondenzačních kotlů Instalací hlavového ventilátoru byl stávající nízkoteplotní komín změněn na podtlakový pro kondenzační provoz Nové vysoce účinné kondenzační kotle Hoval 2x1,44 MW 11

50 Fotovoltaické články (provozní budova) Vývoj cen nových technologií a jejich dostupnost umožňuje další rozšiřování projektu. Termín instalace 09 12/2008 Instalovaný výkon 22,032 kwp Plocha FV článků 554 m 2 Ostatní plocha střechy 373 m 2 Očekávaná roční výroba kwh Roční úspora CO 2 22 t 12

51 GARANCE Způsob financování a splácení projektu ND INVESTICE NADÚSPORA ENESA / EVČ ( dodavatel EPC ) BANKA ÚSPORA Financování dodavatelským úvěrem + dotace ND 2,5 mil Kč na opravu střechy Investiční náklady jsou cca 41,3 mil. Kč bez DPH 19%, celkové náklady projektu jsou 66,5 mil. Kč (zahrnují úroky z úvěru, energetický management) Garantovaná úspora je pro rok ,8 mil Kč a každý další rok roste o 2,5% Projekt bude splacen do 10 let výhradně z dosažených úspor (Σ splátek za 10 let Σ úspor za 10 let) Platby ND budou v každém roce nižší, než dosažená úspora (Σ splátek za každý rok Σ úspor za každý rok) 13

52 Skutečně dosažená výše úspor za rok 2008 Garantovaná úspora byla ,- Kč, což je 22,2% způvodních celkových energetických nákladů Dosažená úspora za rok 2008 je ,- Kč, což je 33,2% způvodních celkových energetických nákladů Skutečně dosažená výše úspor za rok 2009 Garantovaná úspora byla ,- Kč, což je 24,4% způvodních celkových energetických nákladů Dosažená úspora za rok 2009 je ,- Kč, což je 35,2% způvodních celkových energetických nákladů 14

53 Porovnání spotřeby plynu před a po rekonstrukci (vyhodnocení úspor za rok 2009) spotřeba plynu v roce 2009 spotřeba plynu před realizací úsporných opatření spotřeba plynu v kwh Dosažená úspora plynu za rok 2009: 48,4% měsíc 15

54 16

55 Opakovatelnost projektu Projekt EPC v Národním divadle není unikátní, lze jej opakovat v obdobných veřejných nebo komerčních budovách Dalšími obdobnými projekty jsou: Objekt Rok Výše investic Garantovaná realizace úspora Stavovské divadlo ,10 mil. Kč 4,03 mil. Kč/rok Státní opera Praha ,61 mil. Kč 5,20 mil. Kč/rok 17

56 EPC projekty ve veřejném sektoru Pardubický kraj Národní divadlo Praha Stavovské divadlo Praha Státní opera Praha Městská část Praha 13 Města Slaný, Mělník, Uherské Hradiště, Zlín, Praha Nemocnice Děčín 18

57 EPC a EE projekty v soukromém sektoru Sochorová válcovna TŽ, a.s. Kladno NUTRICIA DEVA a.s., Nové Město nad Metují SAINT-GOBAIN ORSIL s.r.o., Častolovice Hotel Jalta, a.s., Praha 19

58 Další informace o těchto i ostatních projektech EPC najdete na Děkuji za pozornost 20

59 Roční dávky slunečního záření

60 Roční dávky slunečního záření Německo a Česká republika podobné podmínky: 1000 až 1200 kwh/m2 (s výjimkou jižního Německa) podobné solární soustavy podobné typy solárních kolektorů podobné roční tepelné zisky

61 Průmyslové obory a procesy vhodné pro využití solárního tepla Potravinářský průmysl sušení C mytí pasterizace vaření sterilizace tepelné zpracování Textilní průmysl mytí bělení barvení Chemický průmysl vaření destilace různé chemické procesy Ostatní obory předehřev napájecí vody vytápění výrobních hal vyhřívání lázní Průmysl stavebních hmot, výroba nápojů, dřevozpracující průmysl, kovozpracující průmysl, papírenský průmysl

62 Avila 252 plochých kolektorů (21 x 12 ks), 530 m 2, 2 x 20 m 3

63 Avila

64 Schema zapojení ESQUEMA DE PRINCIPIO P IS C IN A CATAFORESIS CUBA: 90 m3 P IS C IN A PREDESENGRASE CUBA: 30 m3 INTERCAMBIADOR CATAFORESIS Circuito de agua sobrecalentada VA PISCINA FOSFATADO Circuito de agua sobrecalentada INTERCAMBIADOR PREDESENGRASE CUBA: 90 m3 V.C. ÀREA TOTAL PANELES m 2 VA Sonda Tª VA V.C. VA 132 COLECTORES G S S T Cobre 2" INTERCAMBIADOR FOSFATADO INTERCAMBIADOR CALENTAMIENTO S1 FOSFATADO Y CATAFORESIS (Circuito de calentam iento) 4 0 C - > 5 5 C S11 VA S12 VA S13 VA S14 VA 120 COLECTORES G S S T A G U A + PROPILENGRICOL (35%) INTERCAMBIADOR F&C 324 Kw S9 INTERCAMBIADOR PREDESENGRASE K w S10 Cobre 3" V1 V2 Cobre 3" S8 S3 S4 S6 S5 Cobre 3" ~45 C ACUMULADOR SOLAR 1 Cobre 3" ~45 C ACUMULADOR S O L A R 2 Cobre 3" Cobre 3" ltrs ltrs B1.1 S2 B1.2 Q PRIM ARIO= l/h Vaciado Cobre 3" VASO DE EXPANSIÓN 1 d e ltrs Q SECUNDARIO= l/h B2.1 B3.1 Q APORTE SOLAR = l/h FQ A Cobre 3" S1 S3 S5 S9 S11 S13 Vaciado S2 S4 S6 S8 S10 S12 S14 LLENADO AF B2.2 B3.2 PSHL LSL PLC DE CONTROL INST. SOLAR FQ A LSL NISSAN MOTOR MOTOR IBÉRICA, IBÉRICA, S.A. S.A. -PLANTA DE AVILA- DE AVILA- B11 B12 B21 B22 B31 B32 V3V V1 V2 PSHL SISTEMA DE LLENADO A U T O M Á T IC O CIRCUITO SOLAR CIRCUITO SECUNDARIO CIRCUITO PREDESENGRASE CIRCUITO FOSFATADO Y CATAFORESIS A.F. VASO DE EXPANSIÓN 2 d e ltrs INSTALACIÓN SOLAR PLANTA DE PINTURA Fecha Nom bre Firm as INSTALADOR Dibujado P.C. Comprob. Gam esa Solar & ELYO Ibérica

65 Avila

66 Nissan Avila

67 Styl Studená

68 Styl Studená

69 KOVOTEX

70 KOVOTEX

71 KOVOTEX 8 vakuovaných plochých kolektorů, 14 m2, zásobník 2000 l

72 KOVOTEX

73 Prádelna Domov důchodců Dobrá Voda

74 Původní strojovna prádelny

75 Původní prádelna

76 Nová prádelna

77 Schema kotelny

78 Domov důchodců Dobrá Voda 16 plochých kolektorů, 28 m2, zásobník 2 x 750 l STAVAJÍCÍ OHŘEV (AKUSET) PŘEDEHŘEV PŘI AOV PŘÍPRAVĚ TEPLÉ VODY TUV KK T TOPNÁ VODA SOLÁRNÍ KOLEKTORY T T 20 m2 T W CIRKULACE P STUDENÁ VODA PV DN 32 KK 800 kg/hod TW TW KK VV M ZK W T TW OČ1 VK VK KK M 2 x AKUMULAČNÍ NÁDRŽ 750 LITRŮ P STUDENÁ VODA EN VE PRÁDELNĚ

79 Würth

80 Würth 10 plochých kolektorů, 18 m2, zásobník 1000 l AOV PŘÍPRAVA TEPLÉ VODY KK SOLÁRNÍ KOLEKTORY 18 m2 T W STÁVAJÍCÍ OHŘÍVAČ PV DN 32 KK 800 kg/hod KK VV M ZK W T OČ1 VK VK M KK AKUMULAČNÍ NÁDRŽ 1000 LITRŮ (PUFER PSR 1000) P STUDENÁ VODA EN VE STROJOVNĚ

81 AGRO-LA

82 AGRO-LA

83 AGRO-LA 24 plochých kolektorů, 42,5 m2, zásobník l AOV PROPLACHOVÁNÍ KK SOLÁRNÍ KOLEKTORY 42,5 m2 T W PV DN kg/hod KK STÁVAJÍCÍ TECHNOLOGICKÁ LINKA KK VV M ZK W T OČ1 VK VK M KK NEREZOVÁ AKUMULAČNÍ NÁDRŽ 3000 LITRŮ (PUFER PSR 3000) P STUDENÁ VODA EN V MÍSTNOSTI PŘÍPRAVA SMĚSI MÍSTO ZÁSOBNÍ NÁDRŽE NA STUDENOU VODU

84 AGRO-LA 10 plochých kolektorů, 18 m2, zásobník l AOV PŘÍPRAVA TEPLÉ VODY KK SOLÁRNÍ KOLEKTORY 20 m2 T W STÁVAJÍCÍ OHŘÍVAČ TOPNÁ VODA Z KOTLŮ PV DN 32 KK 800 kg/hod KK VV M ZK W T OČ1 VK VK M KK AKUMULAČNÍ NÁDRŽ 1000 LITRŮ (PUFER PSR 1000) P STUDENÁ VODA EN V KOTELNĚ

85 Strojírna Vimperk

86 Strojírna Vimperk

87 Strojírna Vimperk 20 plochých kolektorů, 35 m2, zásobník l AOV KK SOLÁRNÍ KOLEKTORY 35 m2 TW STÁVAJÍCÍ OHŘÍVAČ TOPNÁ VODA Z KOTLŮ PV 4000 kg/hod DN kg/hod DN C KK VV OČ1 VK VK M M KK DN kg/hod ZK KK EN T W T W AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (REGULUS HSK 2000) ALTERNATIVNÍ ZAPOJENÍ AKUMULAČNÍ NÁDRŽE P3V P 65 C STUDENÁ VODA M KK EN KK OČ2 F ZK KK 2000 kg/hod KK OČ2 F ZK KK ZA POJENÍ S EXTERNÍM V Ý MĚNÍKEM M M TW V1,2 TW LÁZEŇ 2 LÁZEŇ 1 60 C 60 C TW TW M P

88 Strojírna Vimperk

89 Strojírna Vimperk

90 Strojírna Vimperk

91 Masna Vimperk

92 Masna Vimperk

93 Masna Vimperk

94 Masna Vimperk 48 plochých kolektorů, 85 m2, zásobník l AOV KK PŘÍPRAVA TEPLÉ VODY NEBO PŘEDEHŘEV NAPÁJECÍ VODY SOLÁRNÍ KOLEKTORY 88 m2 STÁVAJÍCÍ OHŘÍVAČ T W PV DN 40 M KK M 2000 kg/hod W T V1 KK KK VV M ZK OČ1 VK VK KK P STUDENÁ VODA M AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (PUFER PS 2000) EN V KOTELNĚ

95 Jihostroj

96 Jihostroj

97 Jihostroj

98 Jihostroj 24 plochých kolektorů, 42,5 m2, zásobník 3 x l AOV KK SOLÁRNÍ KOLEKTORY 42,5 m2 TW PV TW DN 25 KK TW stávající kotle 560 kg/hod TW TW TW KK OČ2 F ZK KK vytápění lázní M KK VV ZK OČ1 VK VK KK M M 3 x AKUMULAČNÍ NÁDRŽ 1000 LITRŮ EN EN

99 Masna Planá

100 Masna Planá

101 Masna Planá 24,resp.36 plochých kolektorů, 42,5 resp. 64 m2, zásobník l AOV PŘEDEHŘEV PŘI PŘÍPRAVĚ TEPLÉ VODY SOLÁRNÍ KOLEKTORY 42,5 m2 KK T W STÁVAJÍCÍ OHŘÍVAČ PV M KK M T W V1 KK KK VV M ZK OČ1 VK VK KK P STUDENÁ VODA M AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (PUFER PS 2000) EN VE STROJOVNĚ

102 Technologické procesy Příprava teplé vody... 7 Ohřev lázní... 4 Mytí technologie... 3 Předehřev napájecí vody... 2 Sušení... 1* Vytápění hal... 1*

103 Mapka provedených screeningů

104 Provozy podle druhu výroby Strojírenství kovoprůmysl... 7 Povrchové úpravy... 4 Potravinářský průmysl... 4 Elektrotechnický průmysl... 2 Služby... 2 Papírenský průmysl... 1 Textilní průmysl... 1

105 Zjištěné technologické procesy vhodné k využití solární termiky společná příprava teplé vody pro očistu zaměstnanců a pro technologické procesy obecně, voda není určena jen pro jeden proces předehřev napájecí vody (např. pro parní kotle), nebo pro náplně technologických zařízení (varné nádoby), kdy je nutno vodu dohřívat v technologickém zařízení jiným zdrojem tepla ohřev lázní.

106 Ohřev vody pro MYTÍ / ČIŠTĚNÍ solar thermal system cleaning water 60 C buffer storage boiler storage Water heated up to 60 C fresh water 15 C

107 Uživatelský profil velký podnik 120% working day 120% working week 120% year 100% 100% 100% 80% 80% 80% Demand 60% 40% Demand 60% 40% Demand 60% 40% 20% 20% 20% 0% Hour of day 0% Day of week 0% Week of year

108 Diagram pro solární systém solar fraction [%] Würzburg: total horizontal radiation = 1090 kwh / year * m 2 10 liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. solar fraction solar gains utilisation ratio [liter cleaning water / (day * m 2 coll.)] solar system gains [kwh / (year* m 2 Coll.)]

109 Diagram pro solární systém Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [% ] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. 2. solar fraction solar gains solar system gains [kwh / (year* m 2 Coll.)] utilisation ratio [liter cleaning water / (day * m 2 coll.)]

110 Předehřev přídavné napájecí vody pro výrobu páry solar thermal system additional feed water preheated up to 90 C storage storage feed water tank demineralised fresh water 20 C steam for degasification feed water condensate return steam boiler steam to process (part of it consumed directly)

111 Nepřetržitá potřeba čerstvé vody pro částečně otevřený parní okruh v prádelně (dvě směny, bez dovolené) 120% working day 120% working week 120% year 100% 100% 100% 80% 80% 80% Demand 60% 40% Demand 60% 40% Demand 60% 40% 20% 20% 20% 0% Hour of day 0% Day of week 0% Week of year

112 Diagram pro návrh solárního systému solar fraction solar gains Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [%] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll solar system gains [kwh / (year* m 2 coll.)] utilisation ratio [liter additional feed w ater / (day * m 2 coll.)]

113 Vytápění průmyslových lázní solar thermal system boiler raw parts (cold) convective losses treated parts (warm) storage storage inlet 90 C 65 C heater outlet 70 C

114 Nepřetržitá potřeba tepla průmyslové lázně v malém podniku (elektrolyt by se zničil, pokud by vychladl) 120% working day 120% working week 120% year 100% 100% 100% 80% 80% 80% Demand 60% 40% Demand 60% 40% Demand 60% 40% 20% 20% 20% 0% Hour of day 0% Day of week 0% Week of year

115 Diagram pro návrh solárního systému platí pro vakuové trubicové kolektory, stratifikační zásobník, výměník tepla 90/70 C (osa x bude ještě upravena) Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [%] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. solar fraction solar gains solar system gains [kwh / (year* m 2 coll.)] thermal energy demand of bath [kwh / (day * m 2 coll.)]

116 Diagram pro návrh solárního systému platí pro ploché kolektory, stratifikační zásobník, výměník tepla 70/50 C Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [%] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. solar fraction solar gains solar system gains [kwh / (year* m 2 coll.)] thermal energy demand of bath [kwh / (day * m 2 coll.)]

117 Konvektivní sušení horkým vzduchem air collector system air with 40 C to process boiler air / water heat exchanger cold ambient air inlet

118 AEE INTEC Institut pro udržitelné technologie Gleisdorf

119 Energy Centre České Budějovice Děkuji Vám V m za pozornost Ing. Zdeněk Krejčí technik ECČB Energy Centre České Budějovice Telefon: zdenek@eccb.cz

120 EPC jako ověřená cesta k úsporám výběr projektů realizovaných společností Siemens v privátním sektoru Ing. Radim Kohoutek, ředitel útvaru energetických služeb Siemens, s.r.o., Building Technologies/ BAU PF

121 Obsah: Princip metody EPC EPC ve společnosti Siemens s.r.o. EPC v závodě Siemens Elektromotory Mohelnice EPC v závodě Weiler Holoubkov Siemens, s.r.o., Building Technologies/ BAU PF

122 Princip metody EPC ZÁRUKA ZA VÝSLEDEK výhoda pro zákazníka bez použití EPC Provozní náklady zaručené úspory pro splácení investice, EM a servisních služeb s použitím EPC podpis smlouvy vypršení smlouvy Siemens, s.r.o., Building Technologies/ BAU PF

123 EPC ve společnosti Siemens s.r.o. první projekt realizován v roce 1995 dosud realizováno 32 projektů (zdravotnictví, školství, ústavy sociální péče, sportovní stadion, průmysl, doprava) 9 úspěšně ukončených projektů 4 předčasně ukončené projekty 19 projektů ve fázi zaručených úspor 1 projekt ve fázi výstavby Dosažené úspory v období GJ t CO mil. Kč bez DPH 165, Siemens, s.r.o., Building Technologies/ BAU PF

124 EPC v závodě Siemens Elektromotory Mohelnice Investor Siemens Elektromotory s.r.o., závod Mohelnice zaměstnanců konstrukce a výroba elektromotorů o výkonech 0,06 až 300 kw Mohelnice Siemens, s.r.o., Building Technologies/ BAU PF

125 EPC v závodě Siemens Elektromotory Mohelnice Stav před realizací projektu centrální zásobování párou, horkou a teplou vodou venkovní rozvody se značným podílem ztrát dosluhující výměníkové a předávací stanice v objektech nekompletní systém měření a regulace kvalitní energetický management s omezenými možnostmi Siemens, s.r.o., Building Technologies/ BAU PF

126 EPC v závodě Siemens Elektromotory Mohelnice Popis projektu návrh řešení + projekt management plynofikace areálu závodu vybudování lokálních plynových kotelen instalace parních vyvíječů pro technologii povrchových úprav rekonstrukce výměníkových a předávacích stanic instalace řídicího systému Desigo PX s dispečerským pracovištěm integrace stávajících podstanic Honeywell energetický management s nasazením EMC výše investice: 44,3 mil. Kč bez DPH (vlastní prostředky investora) zaručené úspory: GJ/ rok (14,1 mil. Kč bez DPH) délka výstavby: 04/ /2009 období úspor a splácení: (3 roky) úspory za období 05 09/2009: GJ Siemens, s.r.o., Building Technologies/ BAU PF

127 EPC v závodě Weiler Holoubkov Investor Weiler Holoubkov s.r.o. 250 zaměstnanců konstrukce, výroba a opravy kovoobráběcích strojů Holoubkov Siemens, s.r.o., Building Technologies/ BAU PF

128 EPC v závodě Weiler Holoubkov Stav před realizací projektu centrální parní kotelna na TTO parní topné systémy v administrativní budově parní teplovzdušné jednotky ve výrobních halách nízká návratnost kondenzátu absence řídícího systému Siemens, s.r.o., Building Technologies/ BAU PF

129 EPC v závodě Weiler Holoubkov Popis projektu návrh řešení + projekt management plynofikace závodu vybudování plynové kotelny a teplovodního topného systému v administrativní budově instalace lokálních el. přímotopů v pomocných objektech instalace plynových teplovzdušných agregátů v halách instalace řídicího systému Desigo PX s dispečerským pracovištěm energetický management výše investice: 15,8 mil. Kč bez DPH (vlastní prostředky investora) zaručené úspory: GJ/ rok (1,9 mil. Kč bez DPH) délka výstavby: 05 11/2007 období úspor a splácení : (6 roků) úspory za období 01 12/2008: GJ dobropis Siemens: 765 tis. Kč bez DPH Siemens, s.r.o., Building Technologies/ BAU PF

130 Děkujeme za pozornost Ing. Radim Kohoutek, ředitel útvaru energetických služeb SIEMENS, s.r.o. Evropská 33a, Praha 6 radim.kohoutek@siemens.com, Ing. Ladislav Brynda, jednatel Weiler Holoubkov s.r.o. Holoubkov Holoubkov Siemens, s.r.o., Building Technologies/ BAU PF

131 Energeticky úsporné projekty řešené metodou EPC v Psychiatrické léčebně Kosmonosy

132 Základní informace o Psychiatrické léčebně Kosmonosy založena v roce 1869 areál tvoří 17 budov 600 lůžek (průměrná obsazenost 93%) 500 zaměstnanců poskytuje jak hospitalizační, tak ambulantní psychiatrickou péči s využitím různých terapeutických postupů EEBW Siemens, s.r.o.

133 Projekt I rekonstrukce tepelného hospodářství Původní stav před realizací projektu stará centrální parní kotelna na ZP staré potrubní rozvody se špatnou izolací a vysokými ztrátami staré výměníkové stanice pára voda v jednotlivých objektech absence účinného řídícího systému EEBW Siemens, s.r.o.

134 Projekt I rekonstrukce tepelného hospodářství Náplň projektu projekční a inženýrská činnost náhrada centrální parní kotelny dvěma lokálními plynovými teplovodními kotelnami vybudování samostatného zdroje středotlaké technologické páry pro potřeby prádelny vybudování předizolovaných zemních rozvodů topné vody vybudování 7 objektových předávacích stanic s ekvitermním řízením ÚT a přípravou TUV zavedení integrovaného systému MaR Siemens s centrálním dispečerským pracovištěm sledování a vyhodnocování spotřeb energie EEBW Siemens, s.r.o.

135 Projekt I rekonstrukce tepelného hospodářství Souhrnné informace a dosahované výsledky podpis smlouvy srpen 2003 doba trvání výstavby 7 měsíců začátek období záruk a splácení 1. května 2004 celkové investiční prostředky 14,4 mil. Kč* zaručené úspory energie za rok podíl úspor na původní spotřebě tepla 30 % GJ PL - Kosmonosy 2006 referenční spotřeba a normovaná fakturovaná spotřeba doba trvání projektu úspora za období 10/ 07-09/ 08 * bez DPH 7 let GJ energie (GJ) EEBW Fakturovaná spotřeba ÚT+T UV+TT - Normovaná, korigovaná Zaručená Dosažená úspora Víc eúspora refer.spotřeba - celkem Siemens, s.r.o.

136 Projekt II využití vlastního zdroje vody a nová prádelna Původní stav před realizací projektu zastaralé a provozně nespolehlivé zařízení prádelny vysoké provozní náklady vysoké náklady na údržbu netěsnosti v systému zásobování pitnou vodou vysoká spotřeba pitné vody a náklady EEBW Siemens, s.r.o.

137 Projekt II využití vlastního zdroje vody a nová prádelna Náplň projektu projekční a inženýrská činnost vystrojení vrtu vybudování potrubního přivaděče od vrtu do filtrační stanice dodávka a zapojení filtrační stanice, úpravny vody a ATS napojení technologie na stávající systém MaR a dispečerské pracoviště stavební úpravy vnitřních prostor objektu pro novou prádelnu dodávka prádelenské technologie zn. Kannegiesser (prokládací pračky, sušičky, kalandr, žehliče pro tvarové prádlo) napojení technologie na páru, vodu, el. energii a stlačený vzduch napojení technologie na stávající systém MaR a dispečerské pracoviště sledování a vyhodnocování spotřeb energie EEBW Siemens, s.r.o.

138 Projekt II využití vlastního zdroje vody a nová prádelna Souhrnné informace a dosahované výsledky podpis smlouvy červenec 2006 doba trvání výstavby 12 měsíců začátek období záruk a splácení 1. října 2007 celkové investiční prostředky zaručené + nezaručené úspory za rok 34,5 mil. Kč* Kč* podíl úspor na původních nákladech za vodu a energii 32 % doba trvání projektu 11 let úspora ZP v období 10/ 07 09/ 08: úspora vody v období 10/ 07 09/ 08: úspora nákladů v období 10/ 07 09/ 08: kwh m Kč* * bez DPH EEBW Siemens, s.r.o.

139 Projekt II využití vlastního zdroje vody a nová prádelna EEBW Siemens, s.r.o.

140 Děkuji za pozornost Ing. Radim Kohoutek, ředitel útvaru energetických služeb SIEMENS, s.r.o. Evropská 33a, Praha 6 radim.kohoutek@siemens.com, EEBW Siemens, s.r.o.

141 Dotazy??????????? EEBW Siemens, s.r.o.
