1 Solární energie pro výrobu tepla Realizované instalace Ing. Josef Šťastný Šťastný - ET 1

2 Solární energie - Slunečními paprsky dopadá na zem krát více energie než je celková světová spotřeba - Pro využití solární energie jsou v ČR dobré podmínky: doba slunečního svitu je v průměru 1500 h./rok a z dopadající energie na 1 m² je kwh. - Nejčastější využití solární energie je aktivním systémem tepelnou energií z kapalinových kolektorů Využití: a) Aktivní vytápění b) Pasivní vytápění c) Fotovoltaické články d) Solárně-technická zařízení 2

3 Fototermický systém 48 kolektorů na střeše Městského úřadu v Českém Krumlově projekt a technický dozor 3

4 4

5 5

6 6

7 7

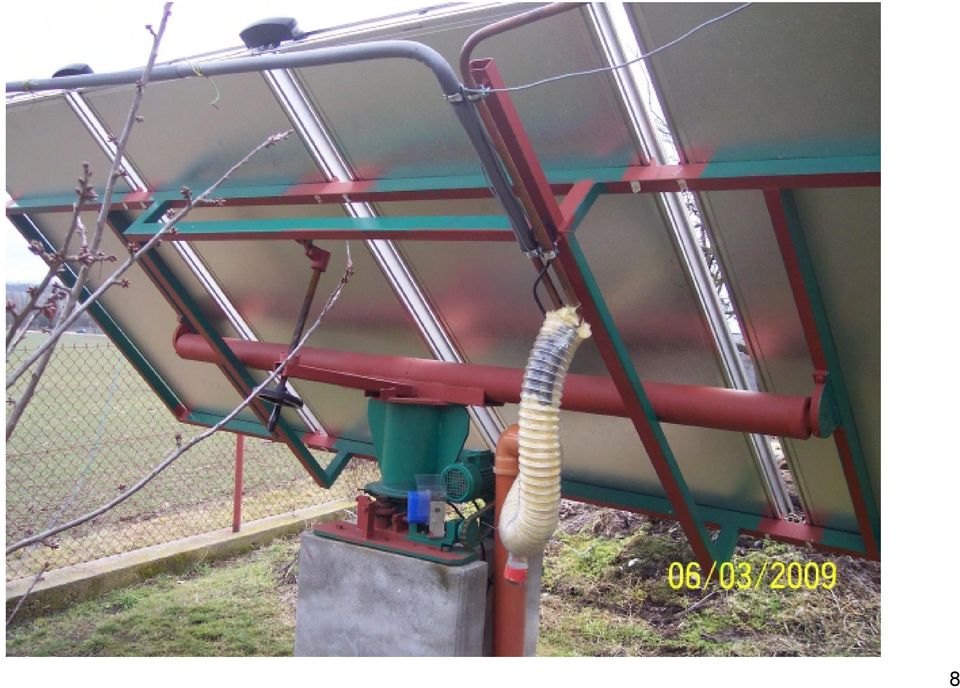

8 8

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 Děkuji Vám V m za pozornost Ing. Josef Šťastný Šťastný ET Okružní Hrdějovice 21

22 Projekt Solar Process Heat Kulatý stůl , České Budějovice Mgr. Ivana Klobušníková, ředitelka ECČB

23

24 Solární technologické teplo do 100 C oblasti využití např.: potravinářský průmysl textilní průmysl kovozpracující průmysl strojírenský průmysl elektronický průmysl chemický průmysl

25 Trvání projektu: 28 měsíců Financování projektu: IEE: 75% vlastní zdroje ECČB: 25%

26 Koordinátor: O.Ö. Energiesparverband Partneři projektu: ESCAN (ES - Region of Castillas y Madrid) Energy Centre České Budějovice (CZ) GERTEC (DE - North-Rhine Westphalia) SAENA (DE - Saxony) Energap (SI - Podravje region) ISE (DE Fraunhofer Gesellschaft zur Förderung der angewandten Forschung)

27 Pracovní program projektu: WP 1 řízení projektu (spolupráce partnerů projektu, zprávy, práce online) WP 2 analýza (energetický screening ve firmách, výběr 3 hlavních oblastí vhodných pro využití procesního tepla v 6 regionech) WP 3 nástroje (příprava dotazníků pro firmy, vypracování pokynů v 6 regionálních verzích + anglická verze) WP 4 regionální kampaně (6 regionálních kampaní, 6 regionálních konferencí, 6 publikací)

28 WP 5 pilotní projekty (pilotní projekty v každém regionu, vyplnění dotazníků firmami) WP 6 nové služby (solární contracting, informační schůzky, poradenství na téma solárního contractingu) WP 7 komunikace na evropské úrovní, šíření informací (webová stránka projektu, Evropský tréninkový seminář, letáky a newsletter, stánek na veletrhu v Hannoveru ) WP 8 aktivity spojené se šířením informací a poznatků (pravidelná aktualizace informací o projektu, prezentace, informační materiály )

29 kulatý stůl

30 Kulatý stůl Solární contracting

31 Solární technologické teplo 1. číslo zpravodaje projektu So-Pro (v rámci programu Inteligentní energie Evropa) Úvod Zatímco solární teplo využívané v domácnostech a službách má zvyšující se podíl na trhu v Evropě, solární technologické teplo je hodně v jeho stínu. Potenciál je enormní: okolo 30 % celkové průmyslové potřeby tepla je spojeno s teplotou do 100 C a může být dodáno komerčně dostupnými solárně termickými kolektory. Nicméně vevropě identifikovala Mezinárodní energetická agentura (IEA) v rámci Úkolu 33 Solární teplo pro technologické procesy pouze kolem 70 instalací. Projekt Solární technologické teplo (SO-PRO) v rámci programu Inteligentní energie Evropa Projekt Solární technologické teplo (SO-PRO) v rámci programu Inteligentní energie Evropa je zaměřen na vybudování trhů pro solární technologické teplo v 6 evropských regionech. Projektové aktivity zahrnují např. cílený rozvoj trhu, proškolování odborníků, informace pro důležité činitele v průmyslu, 12 pilotních projektů a rozvoj nových služeb týkajících se solárního kontraktingu (financování z energetických úspor).

32 SO-PRO Pracovní balíček 2 D2.3 REGIONÁLNÍ ZPRÁVA TÝKAJÍCÍ SE VÝBĚRU PRIORITNÍCH OBLASTÍ VYUŽITÍ Regionální kontext Krátké přestavení regionu Současný vývoj trhu se solární termikou Existující instalace na využití solárního procesního tepla v regionu Konkurenční energetické zdroje (včetně cen) (Finančně) podpůrné programy, které by mohly být využity pro projekty So-Pro (dotace na solární termiku, jiné podpůrné mechanismy, např. pro pilotní projekty) Významné průmyslové sektory v regionu Hlavní významné sektory (a důvody proč jsou významné) Hlavní činitelé Regionální přístup k firmám co se týče energetických analýz a pilotních projektů Výsledky ze screeningů a důvody pro výběr prioritních oblastí využití solárního procesního tepla Výhled

33

34

35

36 Co můžeme nabídnout (jiho)českým firmám: bezplatný screening podpora při instalaci solární soustavy technická asistence poradenství možnosti dotací tepelně-technické výpočty

37 Děkuji Vám za pozornost! Mgr. Ivana Klobušníková Energy Centre České Budějovice Náměstí Přem. Otakara II. 87/ České Budějovice tel.:

38 Solární systémy pro průmyslové využití JH SOLAR s.r.o., Plavsko 88, Stráž nad Nežárkou, okres Jindřichův Hradec, Marie Hrádková - JH SOLAR. Všechna práva vyhrazena.

39 JH Solar, s.r.o. : - zkušenosti s instalací slunečních kolektorů od r přímý dovozce slunečních kolektorů Thermo/solar - velkoobchodní a maloobchodní prodej, školení pro montážní firmy - montáže solárních systémů pro ohřev teplé užitkové vody, ohřev bazénů, přitápění -projekční činnost -záruční a pozáruční servis

40 Možnosti využití slunečních kolektorů Thermo/solar: -ohřev teplé užitkové vody - kombinace ohřevu teplé užitkové vody a přitápění -předehřev technologické užitkové vody - technologické teplo ( ploché vakuové kolektory )

41

42 Ukázky realizací Hotel Jezerka, budova B, 42 ks TS 330

43 Ukázky realizací

46 Ukázky realizací Administrativní budova Donauchem Urseta

53 Ukázky realizací JH Solar školicí středisko, sídlo firmy

54

56

57

58 Vyšší odborná škola České Budějovice

59 Nejstarší integrované sluneční kolektory v ČR instalace rok 1993

60 Nízkonenergetické domy ohřev IZT atypická integrace do střešního pláště

61 Nízkonenergetické domy ohřev IZT atypická integrace do střešního pláště - detail

62 Integrace plochých vakuových slunečních kolektorů 4 řady po 3 kolektorech

63 Integrace plochých vakuových slunečních kolektorů 4 řady po 3 kolektorech

64 Ohřev akumulační nádrže pro TV a přitápění

65 Ohřev TV, přitápění integrace do plechové střechy

66 Ohřev TV barva oplechování červená

67

68 Děkuji za pozornost, prosím, Vaše dotazy. JH SOLAR s.r.o., Plavsko 88, Stráž nad Nežárkou, okres Jindřichův Hradec, Jiří Hrádek - JH SOLAR. Všechna práva vyhrazena.

69 Solární soustava pro přípravu teplé vody HLINSKO Porovnání plochých a trubicových kolektorů

70 Obsah prezentace Představení a popis systémů Statistiky systémů - porovnání spotřeby teplé vody - porovnání potřeby energie na přípravu teplé vody Porovnání solárních zisků - podmínky ovlivňující porovnání solárních zisků Závěr

71 Představení a popis systémů

72 Představení a popis systémů

73 Statistiky obou systémů

79 Statistiky obou systémů ETA 1 spotřeba TV solární zisk spotřeba plynu spotřeba energie na dohřev celková spotřeba energie na přípravu TV solární podíl na spotřebě energie m 3 kwh/den m 3 kwh kwh % rok ,9 33,4 22,7 195,5 229,0 15% ,0 29,4 18,2 156,7 186,1 16% ETA 2 spotřeba TV solární zisk spotřeba plynu spotřeba energie na dohřev celková spotřeba energie na přípravu TV solární podíl na spotřebě energie rok m 3 kwh/den m 3 kwh kwh % ,7 79,9 24,8 221,3 301,2 27% ,7 69,5 42,1 375,8 445,4 16%

80 Porovnání solárních zisků Jednoduché porovnání množství dodané energie: ETA kwh ETA kwh Rozdíl 2,38x V dalším porovnání provedeme srovnání dodané energie jedním kolektorem, dodané energie připadající na 1m 2 plochy apertury kolektorů a na 1m 2 hrubé plochy kolektorů

81 Použité typy kolektorů KPC 1 BP (ETA 1) KTU 15 (ETA 2) Typ kolektoru (systém) Počet Hrubá plocha Apertura Celk.hr. plocha Celk. apertura ks m 2 m 2 m 2 m 2 KPC 1 BP (ETA 1) , ,7 KTU 15 (ETA 2) 16 2,66 1,4 42,56 22,4

82 Porovnání solárních zisků na kolektor ETA kwh/rok ETA kwh/rok Rozdíl 1,49x

83 Porovnání solárních zisků na aperturu KPC 1 BP (ETA 1) KTU 15 (ETA 2) Plocha apertury vs. hrubá plocha!!!

84 Porovnání solárních zisků na aperturu ETA1 614 kwh/rok ETA kwh/rok Rozdíl 1,98x

85 Porovnání solárních zisků na hrubou plochy kolektorů ETA1 573 kwh/rok ETA2 614 kwh/rok Rozdíl 1,12x

86 Podmínky ovlivňující porovnání ta=15 C 9% 15% tm=35 C tm=46 C tm=60 C Pozn.: Křivky účinnosti jsou přes plochu apertury

87 Podmínky ovlivňující porovnání Je vidět, že přestože solární systém ETA2 pracuje na vyšších teplotách, pracují oba typy kolektorů prakticky se shodnou průměrnou účinností na plochu apertury 67%. Pokud by na systému ETA2 byly použity ploché kolektory KPC1, jejich účinnost by byla o 9% nižší, tedy 58%. Při plném dimenzování systému ETA2 by se rozdíl v účinnosti plochých a trubicových kolektorů zvýšil na 15% (63% u trubicových, 48% u plochých) Roční solární zisk/apertura Naměřeno ETA2 aktuální ETA2 výhled Typ kolektoru kwh/m2 a rok kwh/m2 a rok kwh/m2 a rok KPC 1 BP KTU Poměr zisků 1,99 2,29 2,61

88 Podmínky ovlivňující porovnání

89 Podmínky ovlivňující porovnání Trubicový kolektor KTU15 je navržen tak aby dosahoval maximálních možných zisků. Trubice jsou umístěny s dostatečnou roztečí, aby i při nízkých úhlech dopadu slunečních paprsků si navzájem nestínily. Dvoutrubkové hydraulické zapojení zajišťuje nízký hydraulický odpor a zároveň že všechny kolektory v jednom poli pracují s nejnižší možnou teplotou. Každou trubicí přímo protéká solární kapalina (systém U trubic) a předávání tepla je tak efektivní.

90 Podmínky ovlivňující porovnání Do výpočtového programu je nutné zadat přesně tu plochu, ke které byla stanovena křivka účinnosti, použitá ve výpočtu. Někteří prodejci zejména trubicových kolektorů udávají křivku účinnosti bez informace, k jaké ploše byla stanovena a pro kolektory se stejnými rozměry trubic udávají velmi rozdílné údaje o ploše absorbéru a apertury. Zadáním jiné velikosti plochy program ve stejném poměru zvýší (nebo sníží) vypočtené zisky! Výpočtové programy pracují s každým kolektorem jako plochým, pokud není zadán úhlový modifikátor kolektoru. Je to křivka závislosti výkonu kolektoru na úhlu sklonu slunečních paprsků. Pokud modifikátor nezadáte, je trubicový kolektor výrazně znevýhodněn, program s ním pracuje jako s plochým kolektorem.

91 ETA 1

92 ETA 2

93 Solární soustava pro předehřev teplé vody Teplárna Bohušovice Plochých kolektorů KPC1 40 kusů

94 Kotelna Bohušovice

95 Děkuji za pozornost Roman Bláha Regulus spol. s r.o. Do koutů 1897/ Praha 4 roman.blaha@regulus.cz

96 Projekt Solar Process Heat Kulatý stůl , České Budějovice Ing. Zdeněk Krejčí, technik ECČB

97 Roční dávky slunečního záření

98 Roční dávky slunečního záření Německo a Česká republika podobné podmínky: 1000 až 1200 kwh/m2 (s výjimkou jižního Německa) podobné solární soustavy podobné typy solárních kolektorů podobné roční tepelné zisky

99 Průmyslové obory a procesy vhodné pro využití solárního tepla Potravinářský průmysl sušení C mytí pasterizace vaření sterilizace tepelné zpracování Textilní průmysl mytí bělení barvení Chemický průmysl vaření destilace různé chemické procesy Ostatní obory předehřev napájecí vody vytápění výrobních hal vyhřívání lázní Průmysl stavebních hmot, výroba nápojů, dřevozpracující průmysl, kovozpracující průmysl, papírenský průmysl

100 Avila 252 plochých kolektorů (21 x 12 ks), 530 m 2, 2 x 20 m 3

101 Avila

102 Schema zapojení ESQUEMA DE PRINCIPIO P IS C IN A CATAFORESIS CUBA: 90 m3 P IS C IN A PREDESENGRASE CUBA: 30 m3 INTERCAMBIADOR CATAFORESIS Circuito de agua sobrecalentada VA PISCINA FOSFATADO Circuito de agua sobrecalentada INTERCAMBIADOR PREDESENGRASE CUBA: 90 m3 V.C. ÀREA TOTAL PANELES m 2 VA Sonda Tª VA V.C. VA 132 COLECTORES G S S T Cobre 2" INTERCAMBIADOR FOSFATADO INTERCAMBIADOR CALENTAMIENTO S1 FOSFATADO Y CATAFORESIS (Circuito de calentam iento) 4 0 C - > 5 5 C S11 VA S12 VA S13 VA S14 VA 120 COLECTORES G S S T A G U A + PROPILENGRICOL (35%) INTERCAMBIADOR F&C 324 Kw S9 INTERCAMBIADOR PREDESENGRASE K w S10 Cobre 3" V1 V2 Cobre 3" S8 S3 S4 S6 S5 Cobre 3" ~45 C ACUMULADOR SOLAR 1 Cobre 3" ~45 C ACUMULADOR S O L A R 2 Cobre 3" Cobre 3" ltrs ltrs B1.1 S2 B1.2 Q PRIM ARIO= l/h Vaciado Cobre 3" VASO DE EXPANSIÓN 1 d e ltrs Q SECUNDARIO= l/h B2.1 B3.1 Q APORTE SOLAR = l/h FQ A Cobre 3" S1 S3 S5 S9 S11 S13 Vaciado S2 S4 S6 S8 S10 S12 S14 LLENADO AF B2.2 B3.2 PSHL LSL PLC DE CONTROL INST. SOLAR FQ A LSL NISSAN MOTOR MOTOR IBÉRICA, IBÉRICA, S.A. S.A. -PLANTA DE AVILA- DE AVILA- B11 B12 B21 B22 B31 B32 V3V V1 V2 PSHL SISTEMA DE LLENADO A U T O M Á T IC O CIRCUITO SOLAR CIRCUITO SECUNDARIO CIRCUITO PREDESENGRASE CIRCUITO FOSFATADO Y CATAFORESIS A.F. VASO DE EXPANSIÓN 2 d e ltrs INSTALACIÓN SOLAR PLANTA DE PINTURA Fecha Nom bre Firm as INSTALADOR Dibujado P.C. Comprob. Gam esa Solar & ELYO Ibérica

103 Avila

104 Nissan Avila

105 Styl Studená

106 Styl Studená

107 Jatka v Montesanu, 290 m2 s akumulační nádrží o objemu 23 m3 45% potřeby teplé vody o požadované teplotě 40 a 60 C. 314 MWh / rok (1083 kwh / m2). Náklady činily EUR Ploché kolektory na střeše výrobní haly v Montesanu na ostrově Tenerife, La Esperanza, Španělsko.

108 Laguna (textilní průmysl, úprava a mytí vodou) prádelna v obchodní čtvrti v Marburgu v Německu. 57 m2 a akumulační nádrží 3,3 m3. Voda pro doplňování napájecí vody parních kotlů z 20 na 90 C, technologická voda pro praní z 20 na 80 C. Možno až na 125 C Plocha s prototypy vylepšených plochých kolektorů (ve stavbě). Kolektory mají dvě krycí vrstvy (solární sklo a plastová fólie) a jsou vybaveny vnějšími reflektory.

109 400 m2, akumulační nádrž o velikosti 9 m3, 16 galvanických van (celkem 21 m3) C, náklady EUR dotace od oblastní vlády ve výši 300 EUR/m2 Doba návratnosti je odhadnuta na 7 let (včetně dotací) Vakuové trubicové kolektory (400 m 2 ) na střeše firmy Steinbach & Vollmann, v Heiligenhausu Německo.

110 Lammsbräu (pivovar, konvektivní sušení se vzduchovými kolektory) Systém vzdušných kolektorů předehřívá čerstvý vzduch na vysoušení ve sladovně. Jelikož vzduch je užíván přímo, není třeba akumulační nádrže. Na sušení je potřeba teplot do výše 60 C Ploché vzdušné kolektory na střeše firmy (potrubí ventilace horkého vzduchu je vpravo).

111 KOVOTEX

112 KOVOTEX

113 KOVOTEX 8 vakuovaných plochých kolektorů, 14 m2, zásobník 2000 l

114 KOVOTEX

115 Prádelna Domov důchodců Dobrá Voda

116 Původní strojovna prádelny

117 Původní prádelna

118 Nová prádelna

119 Schema kotelny

120 Domov důchodců Dobrá Voda 16 plochých kolektorů, 28 m2, zásobník 2 x 750 l STAVAJÍCÍ OHŘEV (AKUSET) PŘEDEHŘEV PŘI AOV PŘÍPRAVĚ TEPLÉ VODY TUV KK T TOPNÁ VODA SOLÁRNÍ KOLEKTORY T T 20 m2 T W CIRKULACE P STUDENÁ VODA PV DN 32 KK 800 kg/hod TW TW KK VV M ZK W T TW OČ1 VK VK KK M 2 x AKUMULAČNÍ NÁDRŽ 750 LITRŮ P STUDENÁ VODA EN VE PRÁDELNĚ

121 Würth

122 Würth 10 plochých kolektorů, 18 m2, zásobník 1000 l AOV PŘÍPRAVA TEPLÉ VODY KK SOLÁRNÍ KOLEKTORY 18 m2 T W STÁVAJÍCÍ OHŘÍVAČ PV DN 32 KK 800 kg/hod KK VV M ZK W T OČ1 VK VK M KK AKUMULAČNÍ NÁDRŽ 1000 LITRŮ (PUFER PSR 1000) P STUDENÁ VODA EN VE STROJOVNĚ

123 AGRO-LA

124 AGRO-LA

125 AGRO-LA 24 plochých kolektorů, 42,5 m2, zásobník l AOV PROPLACHOVÁNÍ KK SOLÁRNÍ KOLEKTORY 42,5 m2 T W PV DN kg/hod KK STÁVAJÍCÍ TECHNOLOGICKÁ LINKA KK VV M ZK W T OČ1 VK VK M KK NEREZOVÁ AKUMULAČNÍ NÁDRŽ 3000 LITRŮ (PUFER PSR 3000) P STUDENÁ VODA EN V MÍSTNOSTI PŘÍPRAVA SMĚSI MÍSTO ZÁSOBNÍ NÁDRŽE NA STUDENOU VODU

126 AGRO-LA 10 plochých kolektorů, 18 m2, zásobník l AOV PŘÍPRAVA TEPLÉ VODY KK SOLÁRNÍ KOLEKTORY 20 m2 T W STÁVAJÍCÍ OHŘÍVAČ TOPNÁ VODA Z KOTLŮ PV DN 32 KK 800 kg/hod KK VV M ZK W T OČ1 VK VK M KK AKUMULAČNÍ NÁDRŽ 1000 LITRŮ (PUFER PSR 1000) P STUDENÁ VODA EN V KOTELNĚ

127 Strojírna Vimperk

129 Strojírna Vimperk 20 plochých kolektorů, 35 m2, zásobník l AOV KK SOLÁRNÍ KOLEKTORY 35 m2 TW STÁVAJÍCÍ OHŘÍVAČ TOPNÁ VODA Z KOTLŮ PV 4000 kg/hod DN kg/hod DN C KK VV OČ1 VK VK M M KK DN kg/hod ZK KK EN T W T W AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (REGULUS HSK 2000) ALTERNATIVNÍ ZAPOJENÍ AKUMULAČNÍ NÁDRŽE P3V P 65 C STUDENÁ VODA M KK EN KK OČ2 F ZK KK 2000 kg/hod KK OČ2 F ZK KK ZA POJENÍ S EXTERNÍM V Ý MĚNÍKEM M M TW V1,2 TW LÁZEŇ 2 LÁZEŇ 1 60 C 60 C TW TW M P

133 Masna Vimperk

134 Masna Vimperk

135 Masna Vimperk

136 Masna Vimperk 48 plochých kolektorů, 85 m2, zásobník l AOV KK PŘÍPRAVA TEPLÉ VODY NEBO PŘEDEHŘEV NAPÁJECÍ VODY SOLÁRNÍ KOLEKTORY 88 m2 STÁVAJÍCÍ OHŘÍVAČ T W PV DN 40 M KK M 2000 kg/hod W T V1 KK KK VV M ZK OČ1 VK VK KK P STUDENÁ VODA M AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (PUFER PS 2000) EN V KOTELNĚ

137 Jihostroj

138 Jihostroj

139 Jihostroj

140 Jihostroj 24 plochých kolektorů, 42,5 m2, zásobník 3 x l AOV KK SOLÁRNÍ KOLEKTORY 42,5 m2 TW PV TW DN 25 KK TW stávající kotle 560 kg/hod TW TW TW KK OČ2 F ZK KK vytápění lázní M KK VV ZK OČ1 VK VK KK M M 3 x AKUMULAČNÍ NÁDRŽ 1000 LITRŮ EN EN

141 Masna Planá

142 Masna Planá

143 Masna Planá 24,resp.36 plochých kolektorů, 42,5 resp. 64 m2, zásobník l AOV PŘEDEHŘEV PŘI PŘÍPRAVĚ TEPLÉ VODY SOLÁRNÍ KOLEKTORY 42,5 m2 KK T W STÁVAJÍCÍ OHŘÍVAČ PV M KK M T W V1 KK KK VV M ZK OČ1 VK VK KK P STUDENÁ VODA M AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (PUFER PS 2000) EN VE STROJOVNĚ

144 PLEAS

145 PLEAS zimní slunovrat 17 začátek září ks 9 m 55 m

146 PLEAS Potřeba teplé vody 300 m3/den, 15 C Plocha střechy 9 x 55 m, na jih 4 řady plochých horizontálních konvektorů 102 ks, 181 m2 Investiční náklady Množství vyrobeného tepla kwh (440 GJ) Návratnost při ceně 1,7 Kč/ kwh 13 let Návratnost při ceně 2,5 Kč/ kwh 8 let Návratnost při ceně tepla 271 Kč/GJ 23 let

147

148 PLEAS

149 Technologické procesy Příprava teplé vody... 7 Ohřev lázní... 4 Mytí technologie... 3 Předehřev napájecí vody... 2 Sušení... 1* Vytápění hal... 1*

150 Mapka provedených screeningů

151 Provozy podle druhu výroby Strojírenství kovoprůmysl... 7 Povrchové úpravy... 4 Potravinářský průmysl... 4 Elektrotechnický průmysl... 2 Služby... 2 Papírenský průmysl... 1 Textilní průmysl... 1

152 Zjištěné technologické procesy vhodné k využití solární termiky společná příprava teplé vody pro očistu zaměstnanců a pro technologické procesy obecně, voda není určena jen pro jeden proces předehřev napájecí vody (např. pro parní kotle), nebo pro náplně technologických zařízení (varné nádoby), kdy je nutno vodu dohřívat v technologickém zařízení jiným zdrojem tepla ohřev lázní.

153 Přehled výsledků screeningů ,4 plyn příprava TV Cogebi ,6 plyn příprava TV Kerm Liebers elektřina příprava TV elektřina ohřev lázně Kovosvit ,9 plyn ohřev lázní Jihostroj Velešín ,3 plyn předehřev vody Masna Vimperk ,4 plyn příprava TV Agrola ,7 pára příprava TV Wurth Elektronik ,8 elektřina ohřev lázní + TV Strojírna Vimperk ,31 elektřina , prádelna Domov důchodců D. Voda ,75 elektřina ohřev lázní Kovotex návratnost (rok) inv. náklady (Kč) úspora (Kč/rok) cena paliva (Kč/kWh) nahrazuje palivo produkce (kwhod) akumulace (m3) plocha klektorů (m2) počet kolektorů (ks) provoz Firma

154 Dotazník Solární technologické teplo v podniku - Vyřazovací kritéria Vyskytuje se ve vašem podniku výrobní technologický proces vyžadující teplotu nejlépe pod 80 C? Máte k dispozici dostatek místa (střešních či jiných ploch) k instalaci solárně termických kolektorů? Je tato plocha orientovaná na jih, jihovýchod, jihozápad a je bez zastínění?

155 Předpoklady pro solární technologické teplo Potřebujete technologické teplo od března do září? Potřebujete technologické teplo přinejmenším 5 dní v týdnu? Máte dostatek místa/ploch pro instalaci akumulačních nádrží (např. suterén, skladiště, venkovní prostory)? Plánujete v příštích letech přestavbu nebo rozšíření podniku? Je zapotřebí renovovat/rozšířit zásobování teplem nebo plánujete z nějakého jiného důvodu změnu v příštích letech? Můžete vyloučit využívání odpadního tepla (např. z kompresoru, z chladicí jednotky nebo ekonomizéru)? Je pro vás přijatelná návratnost investice do solárního systému okolo 10 let? Očekáváte růst cen energií v příštích letech? Jsou stabilní ceny energií zásadní pro váš podnik? Je ve vašem podniku zásadní zájem na využívání obnovitelné energie (např. z důvodu ochrany životního prostředí, image, snižování CO2)?

156 Rozdělení nákladů Buffer storage & heat exchanger 11.4 % Planning 14 % Control 4.5 % Other costs 2.9 % Collector field (incl. Support structure and installation) 48.4 % Piping (other) 14.3 % Piping (collector field) 4.5 %

157 Ohřev vody pro MYTÍ / ČIŠTĚNÍ solar thermal system cleaning water 60 C buffer storage boiler storage Water heated up to 60 C fresh water 15 C

158 Uživatelský profil velký podnik 120% working day 120% working week 120% year 100% 100% 100% 80% 80% 80% Demand 60% 40% Demand 60% 40% Demand 60% 40% 20% 20% 20% 0% Hour of day 0% Day of week 0% Week of year

159 Diagram pro solární systém solar fraction [%] Würzburg: total horizontal radiation = 1090 kwh / year * m 2 10 liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll utilisation ratio [liter cleaning water / (day * m 2 coll.)] solar fraction solar gains solar system gains [kwh / (year* m 2 Coll.)]

160 Diagram pro solární systém Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [% ] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. 2. solar fraction solar gains solar system gains [kwh / (year* m 2 Coll.)] utilisation ratio [liter cleaning water / (day * m 2 coll.)]

161 Předehřev přídavné napájecí vody pro výrobu páry solar thermal system additional feed water preheated up to 90 C storage storage feed water tank demineralised fresh water 20 C steam for degasification feed water condensate return steam boiler steam to process (part of it consumed directly)

162 Nepřetržitá potřeba čerstvé vody pro částečně otevřený parní okruh v prádelně (dvě směny, bez dovolené) 120% working day 120% working week 120% year 100% 100% 100% 80% 80% 80% Demand 60% 40% Demand 60% 40% Demand 60% 40% 20% 20% 20% 0% Hour of day 0% Day of week 0% Week of year

163 Diagram pro návrh solárního systému solar fraction solar gains Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [%] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll solar system gains [kwh / (year* m 2 coll.)] utilisation ratio [liter additional feed w ater / (day * m 2 coll.)]

164 Vytápění průmyslových lázní solar thermal system boiler raw parts (cold) convective losses treated parts (warm) storage storage inlet 90 C 65 C heater outlet 70 C

165 Nepřetržitá potřeba tepla průmyslové lázně v malém podniku (elektrolyt by se zničil, pokud by vychladl) 120% working day 120% working week 120% year 100% 100% 100% 80% 80% 80% Demand 60% 40% Demand 60% 40% Demand 60% 40% 20% 20% 20% 0% Hour of day 0% Day of week 0% Week of year

166 Diagram pro návrh solárního systému platí pro vakuové trubicové kolektory, stratifikační zásobník, výměník tepla 90/70 C (osa x bude ještě upravena) Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [%] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. solar fraction solar gains solar system gains [kwh / (year* m 2 coll.)] thermal energy demand of bath [kwh / (day * m 2 coll.)]

167 Diagram pro návrh solárního systému platí pro ploché kolektory, stratifikační zásobník, výměník tepla 70/50 C Würzburg: total horizontal radiation = 1090 kwh / year * m solar fraction [%] liter storage vol. / m2 coll. 30 liter storage vol. / m2 coll. 50 liter storage vol. / m2 coll. 70 liter storage vol. / m2 coll. solar fraction solar gains solar system gains [kwh / (year* m 2 coll.)] thermal energy demand of bath [kwh / (day * m 2 coll.)]

168 Konvektivní sušení horkým vzduchem air collector system air with 40 C to process boiler air / water heat exchanger cold ambient air inlet

169 AEE INTEC Institut pro udržitelné technologie Gleisdorf
