Projekt Solar Process Heat

Transkript

1 Projekt Solar Process Heat Kulatý stůl České Budějovice Mgr. Ivana Klobušníková, ředitelka ECČB

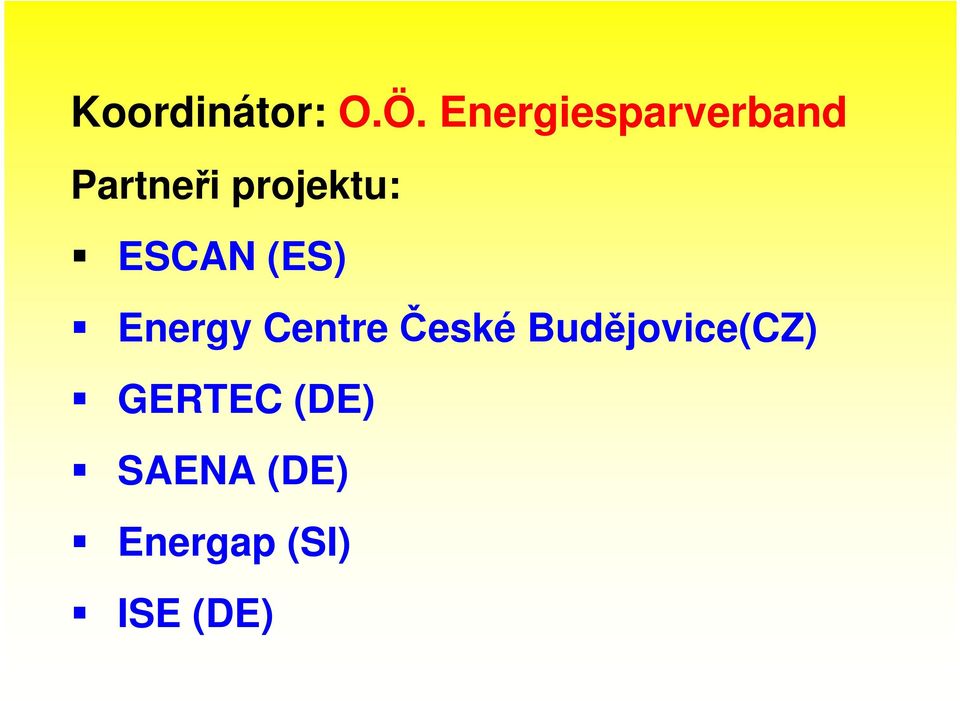

2 Koordinátor: O.Ö. Energiesparverband Partneři projektu: ESCAN (ES) Energy Centre České Budějovice(CZ) GERTEC (DE) SAENA (DE) Energap (SI) ISE (DE)

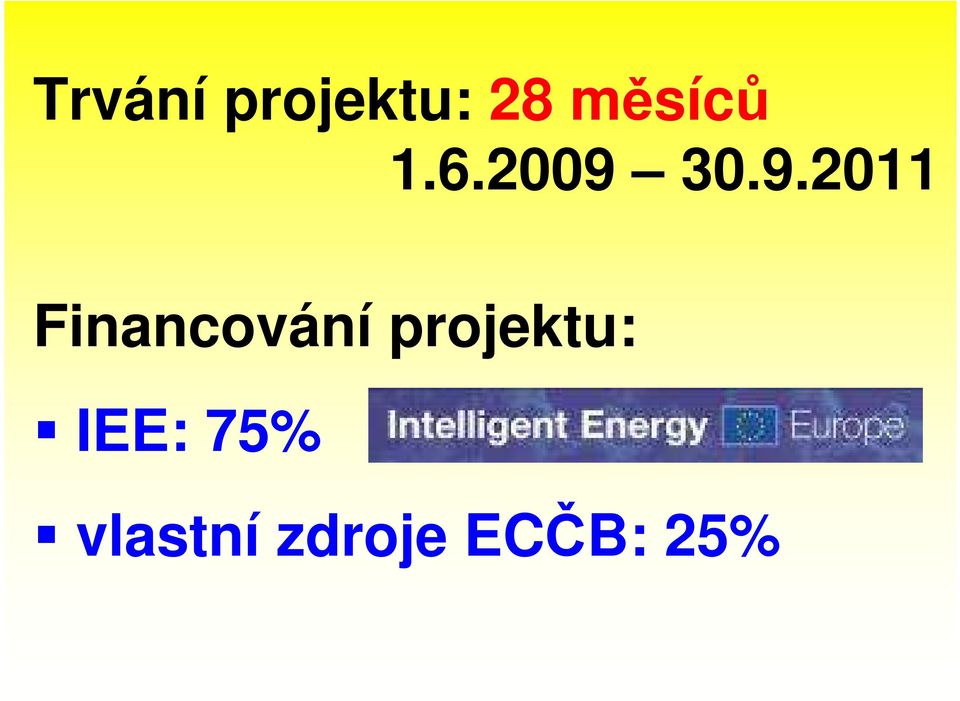

3 Trvání projektu: 28 měsíců Financování projektu: IEE: 75% vlastní zdroje ECČB: 25%

4 Solární technologické teplo do 100 C oblasti využití např.: potravinářský průmysl textilní průmysl kovozpracující průmysl strojírenský průmysl elektronický průmysl chemický průmysl

5 Co můžeme nabídnout jihočeským firmám: bezplatný screening podpora při instalaci solární soustavy technická asistence poradenství možnosti dotací tepelně-technické výpočty

6 Pracovní program projektu: WP 1 řízení projektu (spolupráce partnerů projektu, zprávy, práce online) WP 2 analýza (energetický screening ve firmách, výběr 3 hlavních oblastí vhodných pro využití procesního tepla v 6 regionech) WP 3 nástroje (příprava dotazníků pro firmy, vypracování pokynů v 6 regionálních verzích + anglická verze) WP 4 regionální kampaně (6 regionálních kampaní, 6 regionálních konferencí, 6 publikací)

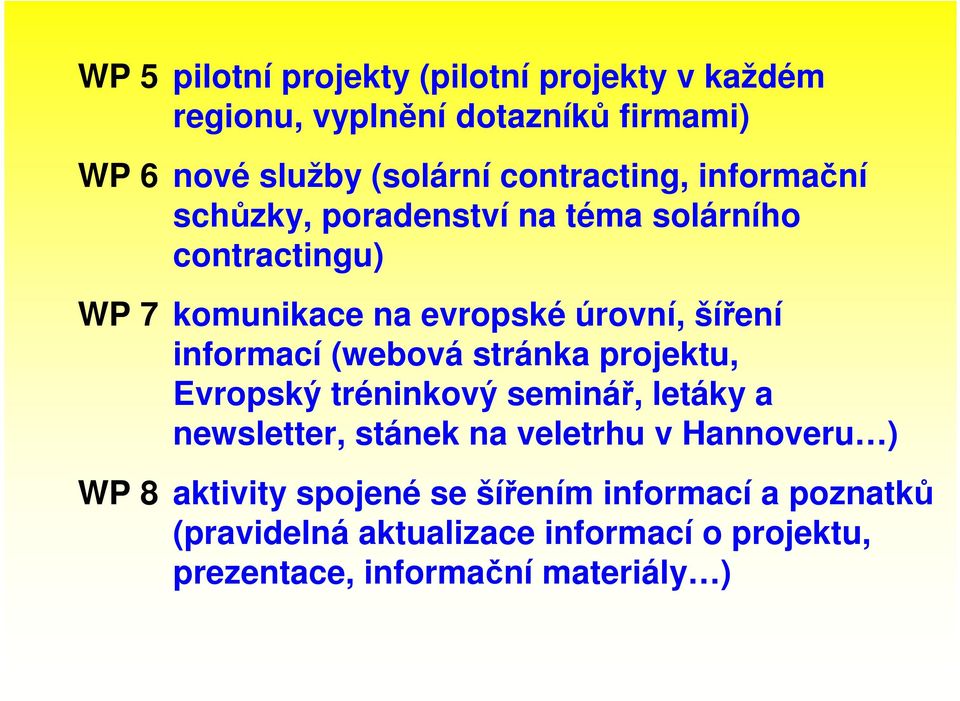

7 WP 5 pilotní projekty (pilotní projekty v každém regionu, vyplnění dotazníků firmami) WP 6 nové služby (solární contracting, informační schůzky, poradenství na téma solárního contractingu) WP 7 komunikace na evropské úrovní, šíření informací (webová stránka projektu, Evropský tréninkový seminář, letáky a newsletter, stánek na veletrhu v Hannoveru ) WP 8 aktivity spojené se šířením informací a poznatků (pravidelná aktualizace informací o projektu, prezentace, informační materiály )

8 Webové stránky projektu:

9 Děkuji Vám za pozornost! Mgr. Ivana Klobušníková Energy Centre České Budějovice Náměstí Přem. Otakara II. 87/ České Budějovice tel.:

10 Roční dávky slunečního záření

11 Roční dávky slunečního záření Německo a Česká republika podobné podmínky: 1000 až 1200 kwh/m2 (s výjimkou jižního Německa) podobné solární soustavy podobné typy solárních kolektorů podobné roční tepelné zisky

12 Avila

13 Avila

14 Avila

15 Styl Studená

16 Styl Studená

17 KOVOTEX

18 KOVOTEX

19 KOVOTEX 8 vakuovaných plochých kolektorů, 14 m2, zásobník 2000 l

20 KOVOTEX

21 Prádelna Domov důchodců Dobrá Voda

22 Původní strojovna prádelny

23 Původní prádelna

24 Nová prádelna

25 Schema kotelny

26 Domov důchodců Dobrá Voda 16 plochých kolektorů, 28 m2, zásobník 2 x 750 l STAVAJÍCÍ OHŘEV (AKUSET) PŘEDEHŘEV PŘI AOV PŘÍPRAVĚ TEPLÉ VODY TUV KK T TOPNÁ VODA SOLÁRNÍ KOLEKTORY T T 20 m2 T W CIRKULACE P STUDENÁ VODA PV DN 32 KK 800 kg/hod TW TW KK VV M ZK W T TW OČ1 VK VK KK M 2 x AKUMULAČNÍ NÁDRŽ 750 LITRŮ P STUDENÁ VODA EN VE PRÁDELNĚ

27 Würth

28 Würth 10 plochých kolektorů, 18 m2, zásobník 1000 l AOV PŘÍPRAVA TEPLÉ VODY KK SOLÁRNÍ KOLEKTORY 18 m2 T W STÁVAJÍCÍ OHŘÍVAČ PV DN 32 KK 800 kg/hod KK VV M ZK W T OČ1 VK VK M KK P STUDENÁ VODA AKUMULAČNÍ NÁDRŽ 1000 LITRŮ (PUFER PSR 1000) EN VE STROJOVNĚ

29 AGRO-LA

30 AGRO-LA

31 AGRO-LA 24 plochých kolektorů, 42,5 m2, zásobník l AOV PROPLACHOVÁNÍ KK SOLÁRNÍ KOLEKTORY 42,5 m2 T W PV DN kg/hod KK STÁVAJÍCÍ TECHNOLOGICKÁ LINKA KK VV M ZK W T OČ1 VK VK M KK P STUDENÁ VODA NEREZOVÁ AKUMULAČNÍ NÁDRŽ 3000 LITRŮ (PUFER PSR 3000) EN V MÍSTNOSTI PŘÍPRAVA SMĚSI MÍSTO ZÁSOBNÍ NÁDRŽE NA STUDENOU VODU

32 AGRO-LA 10 plochých kolektorů, 18 m2, zásobník l AOV PŘÍPRAVA TEPLÉ VODY KK SOLÁRNÍ KOLEKTORY 20 m2 T W STÁVAJÍCÍ OHŘÍVAČ TOPNÁ VODA Z KOTLŮ PV DN 32 KK 800 kg/hod KK VV M ZK W T OČ1 VK VK M KK P STUDENÁ VODA AKUMULAČNÍ NÁDRŽ 1000 LITRŮ (PUFER PSR 1000) EN V KOTELNĚ

33 Strojírna Vimperk

34 Strojírna Vimperk

35 Strojírna Vimperk 20 plochých kolektorů, 35 m2, zásobník l AOV KK SOLÁRNÍ KOLEKTORY 35 m2 TW STÁVAJÍCÍ OHŘÍVAČ TOPNÁ VODA Z KOTLŮ PV 4000 kg/hod DN kg/hod DN C KK VV OČ1 VK VK M M KK DN kg/hod ZK KK EN T W T W AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (REGULUS HSK 2000) ALTERNATIVNÍ ZAPOJENÍ AKUMULAČNÍ NÁDRŽE P3V P 65 C STUDENÁ VODA M KK EN KK OČ2 F ZK KK 2000 kg/hod KK OČ2 F ZK KK ZAPOJENÍ S EXTERNÍM VÝMĚNÍKEM M M TW V1,2 TW LÁZEŇ 2 LÁZEŇ 1 60 C 60 C TW TW M P

36 Strojírna Vimperk

37 Strojírna Vimperk

38 Strojírna Vimperk

39 Masna Vimperk

40 Nasna Vimperk

41 Masna Vimperk

42 Masna Vimperk 48 plochých kolektorů, 85 m2, zásobník l AOV KK PŘÍPRAVA TEPLÉ VODY NEBO PŘEDEHŘEV NAPÁJECÍ VODY SOLÁRNÍ KOLEKTORY 88 m2 STÁVAJÍCÍ OHŘÍVAČ T W PV DN 40 M KK M 2000 kg/hod W T V1 KK KK VV M ZK OČ1 VK VK KK P STUDENÁ VODA M AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (PUFER PS 2000) EN V KOTELNĚ

43 Jihostroj

44 Jihostroj

45 Jihostroj

46 Jihostroj 24 plochých kolektorů, 42,5 m2, zásobník 3 x l AOV KK SOLÁRNÍ KOLEKTORY 42,5 m2 TW PV TW DN 25 KK TW stávající kotle 560 kg/hod TW TW TW KK OČ2 F ZK KK vytápění lázní M KK VV ZK OČ1 VK VK KK M M 3 x AKUMULAČNÍ NÁDRŽ 1000 LITRŮ EN EN

47 Masna Planá

48 Masna Planá

49 Masna Planá 24,resp.36 plochých kolektorů, 42,5 resp. 64 m2, zásobník l AOV PŘEDEHŘEV PŘI PŘÍPRAVĚ TEPLÉ VODY SOLÁRNÍ KOLEKTORY 42,5 m2 KK T W STÁVAJÍCÍ OHŘÍVAČ PV M KK M T W V1 KK KK VV M ZK OČ1 VK VK KK P STUDENÁ VODA M AKUMULAČNÍ NÁDRŽ 2000 LITRŮ (PUFER PS 2000) EN VE STROJOVNĚ

50 Energy Centre České Budějovice Děkuji Vám V m za pozornost Ing. Zdeněk Krejčí technik ECČB Energy Centre České Budějovice Telefon: zdenek@eccb.cz

51 Solární systémy pro průmyslové využití JH SOLAR s.r.o., Plavsko 88, Stráž nad Nežárkou, okres Jindřichův Hradec, Marie Hrádková - JH SOLAR. Všechna práva vyhrazena.

52 JH Solar, s.r.o. : - zkušenosti s instalací slunečních kolektorů od r přímý dovozce slunečních kolektorů Thermo/solar - velkoobchodní a maloobchodní prodej - montáže solárních systémů pro ohřev teplé užitkové vody, ohřev bazénů, přitápění - projekční činnost - záruční a pozáruční servis

53 Možnosti využití slunečních kolektorů Thermo/solar: - ohřev teplé užitkové vody - kombinace ohřevu teplé užitkové vody a přitápění - předehřev technologické užitkové vody - technologické teplo ( ploché vakuové kolektory )

54

55 Ukázky realizací Hotel Jezerka, budova B, 42 ks TS 330

56 Ukázky realizací

57 Ukázky realizací

58 Ukázky realizací

59 Ukázky realizací Administrativní budova Donauchem Urseta

60 Ukázky realizací

61 Ukázky realizací

62 Ukázky realizací

63 Ukázky realizací

64 Ukázky realizací

65 Ukázky realizací

66 Ukázky realizací

67 Ukázky realizací

68

69

70 Nejstarší integrované sluneční kolektory v ČR instalace rok 1993

71 Nízkonenergetické domy ohřev IZT atypická integrace do střešního pláště

72 Nízkonenergetické domy ohřev IZT atypická integrace do střešního pláště - detail

73 Integrace plochých vakuových slunečních kolektorů 4 řady po 3 kolektorech

74 Integrace plochých vakuových slunečních kolektorů 4 řady po 3 kolektorech

75 Ohřev akumulační nádrže pro TV a přitápění

76 Ohřev TV, přitápění integrace do plechové střechy

77 Ohřev TV barva oplechování červená

78

79 Děkuji za pozornost, prosím, Vaše dotazy. JH SOLAR s.r.o., Plavsko 88, Stráž nad Nežárkou, okres Jindřichův Hradec, Jiří Hrádek - JH SOLAR. Všechna práva vyhrazena.

80 STYL, výrobní družstvo knoflíkářů Družstevní Studená Solární systém pro předehřev technologické teplé vody

81 Společnost se zabývá výrobou a prodejem knoflíků, spon, koncovek, brzdiček a dalších oděvních doplňků a zpracováním plastických hmot technologií vstřikování.

82 STYL oslaví v roce 2010 již 60 let existence firmy a 110 let výroby knoflíků v obci. Ruční opracování knoflíků. (60. léta) Ruční odlévání knoflíkových polotovarů do forem. (provozovna v NovéŘíši léta)

83 Od 80. let byly zakoupeny první moderní kombinované automaty typu TM NOVA, ze kterých již padají hotové knoflíky. Leštění probíhalo klasickým hromadným způsobem v dřevěných sudech a bukových krychličkách.

84 Vrcholem dosavadního vývoje ve výrobě je popisování povrchu knoflíků laserovým paprskem. Touto cestou se rozvinuly zcela nové možnosti v designu knoflíků, limitujícím faktorem je takřka pouze fantazie. A tak se tvoří nejrůznější reliéfy, ozdobné plošky, ale i firemní značky, nápisy apod. Styl vlastní nyní jednak laser s ručním vkládáním popisovaných výrobků a od letošního roku rovněž automat B-8 KALEIDOS, který vyrábí hotový knoflík včetně popisu a zabarvení tohoto popisu požadovanou barvou.

85 V 80. letech v rámci racionalizačního opatření SCP 2 byly instalovány sluneční kolektory pro předehřev teplé vody, která slouží pro při zpracování perleťových knoflíků. Technologie mokrého leštění

86 Instalováno bylo 99 kusů plochých kolektorů, které byly vyrobeny v přidružené výrobě Zemědělského družstva Morkovice. Kolektory byly umístěny ve třech řadách po 33 kusech.

87 Na přelomu roku 1997 a 1998 byly kolektory rekonstruovány. Vzhledem ke špatnému stavu některých kolektorů bylo opraveno pouze 70 kusů kolektorů a ostatní byly vyřazeny z provozu. Nově opravené kolektory jsou umístěny pouze ve dvou řadách po 33 kusech, tj. celkem 66 kusů.

88 V současné době jsou kolektory stále využívány pro předehřev teplé technologické vody. Kolektorové pole je naplněno nemrznoucí směs, která je pomocí oběhového čerpadla dopravována do akumulační nádrže, kde se předehřívá voda. Celý systém je řízen automatickou solární regulací. Okamžitý výkon 1 kusu kolektoru při plném oslunění je cca 450 W, průměrný roční energetický zisk činí cca 450 kwh. Roční úspora kolektorového pole se 66 kusy kolektorů činí odhadem kwh, což při současné ceně elektrické energie 3,90 Kč činí roční úsporu cca ,- Kč. Náklady na rekonstrukci v roce 1998: ,- Návratnost rekonstrukce: 1,2 roku

89 Děkuji za pozornost.

90 Solární energie pro výrobu tepla Realizované instalace Ing. Josef Šťastný Šťastný - ET

91 Solární energie - Slunečními paprsky dopadá na zem krát více energie než je celková světová spotřeba - Pro využití solární energie jsou v ČR dobré podmínky: doba slunečního svitu je v průměru 1500 h./rok a z dopadající energie na 1 m² je kwh. - Nejčastější využití solární energie je aktivním systémem tepelnou energií z kapalinových kolektorů Využití: a) Aktivní vytápění b) Pasivní vytápění c) Fotovoltaické články d) Solárně-technická zařízení

92 Fototermický systém 48 kolektorů na střeše Městského úřadu v Českém Krumlově projekt a technický dozor

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113 Děkuji Vám V m za pozornost Ing. Josef Šťastný Šťastný ET Okružní Hrdějovice
