1 Využit ití samojízdn zdného stroje Manitou typ MRT 2150 včetně přídavných zařízen zení v BZS ČR.

2 Úvod Pro povrchové dobývání na lomech v Severočeském hnědouhelném revíru není již k dispozici panenská uhelná sloj. Při postupu porubní fronty lomu dochází k nafárání starých důlních děl, která musí být včas uzavřena a zabezpečena vzduchotěsnými větrními uzávěrami.

3 Bezpečnost práce báňských b záchranz chranářů Požadavkem pro zvýšení bezpečnosti práce při uzavírání nafáraných chodeb bylo vyloučit nebo maximálně omezit dobu práce báňských záchranářů pod nedostatečně zajištěným stropem ústí chodeb. Od roku 1998 pracoviště báňských záchranz chranářů při i uzavírání důlních chodeb zajišťov ována pomocí víceúčelového samojízdn zdného stroje MRT 1540 a jeho přídavných p zařízen zení. Vzhledem k projevům opotřebení MRT 1540 (zvýšená poruchovost, snížení spolehlivosti) a po výborných zkušenostech se stávající technikou byl nahrazen strojem podobného typu, výkonnějším Manitou typ MRT Na HBZS Most od roku 2005.

4 Nová technika Manitou typ MRT 1540 Manitou typ MRT 2150

5 Technické údaje stroje Manitou MRT 2150 Základní informace: - Motor: typ zn. Perkins, výkon 97 kw, Mk 500Nm, - Převodovka: hydrostatická s regulací, řazení mechanické, dva stupně vpřed a vzad, - Brzdy: vícekotoučové v olejové lázni na všechna kola, parkovací na přední kola, - Řízení: volantové s možností volby tří poloh pohybu kol voliče, možnost řazení tzv. krabího chodu, - Max. pojezdové rychlosti: vpřed i vzad 28 km/hod., redukovaná 10km/hod., - Možnosti otáčení horní stavby: 360º, - Max. parametry s vysunutými podpěrami ve vzdálenosti 500 mm na vidlici: výška zdvihu 20,6 m, zatížení 5 t, - Celková hmotnost s vidlicí: 16,4 t, - Hlavní rozměry stroje: výška - 3,03 m, šířka - bez vysunutých podpěr 2,43 m s podpěrami 5,1 m, délka - 6, 78m.

6 Tabulka zatížen ení vidlic v závislosti na výsuvu ukotveného stroje

7 Tabulka zatížen ení vidlic v závislosti na výsuvu neukotveného stroje

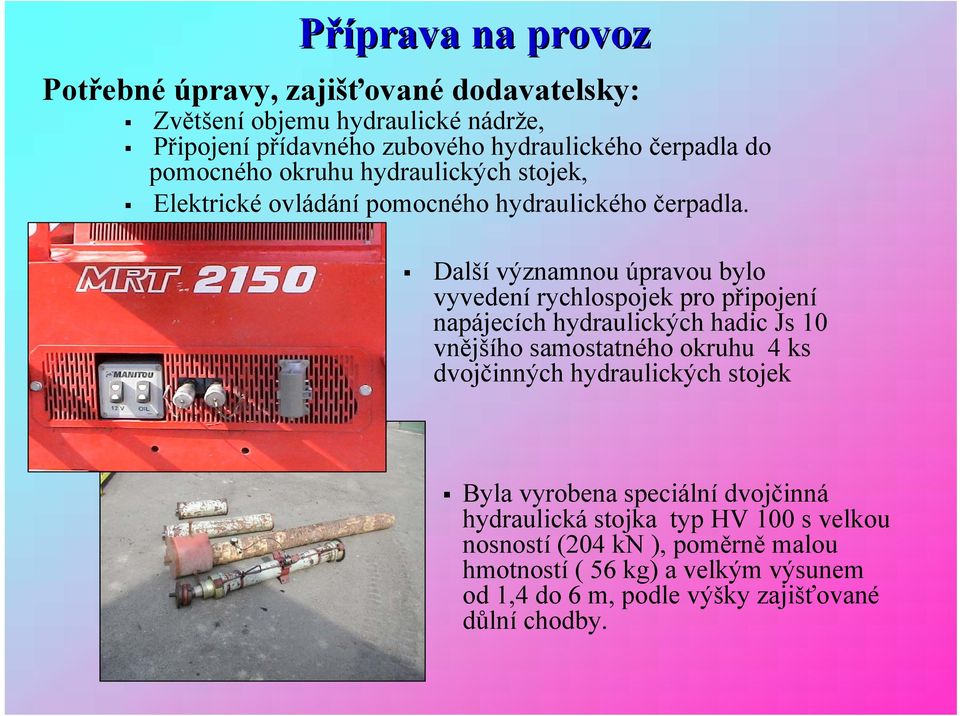

8 Příprava na provoz Potřebné úpravy, zajišťované dodavatelsky: Zvětšení objemu hydraulické nádrže, Připojení přídavného zubového hydraulického čerpadla do pomocného okruhu hydraulických stojek, Elektrické ovládání pomocného hydraulického čerpadla. Další významnou úpravou bylo vyvedení rychlospojek pro připojení napájecích hydraulických hadic Js 10 vnějšího samostatného okruhu 4 ks dvojčinných hydraulických stojek Byla vyrobena speciální dvojčinná hydraulická stojka typ HV 100 s velkou nosností (204 kn ), poměrně malou hmotností ( 56 kg) a velkým výsunem od 1,4 do 6 m, podle výšky zajišťované důlní chodby.

9 Technické parametry a specifikace používaných přídavných zařízen zení Pracovní plošina Typ M nosnost 360 kg, ovládání z kabiny řidiče, nebo z plošiny,

10 Ukázky praktického využit ití MRT 2150 Praktické použití pracovní plošiny

11 Technické parametry a specifikace používaných přídavných zařízen zení Zdvihák s navijákem Typ - PT 1500, Nosnost - 1,5 t, Ovládání - z kabiny řidiče,

12 Technické parametry a specifikace používaných přídavných zařízen zení Hydraulický naviják Typ H 4T, Nosnost - 4 t, Ovládání - z kabiny řidiče,

13 Ukázky praktického využit ití MRT 2150 Praktické použití hydraulického navijáku Práce na jáměj č.. VI Čištění Lučního potoka

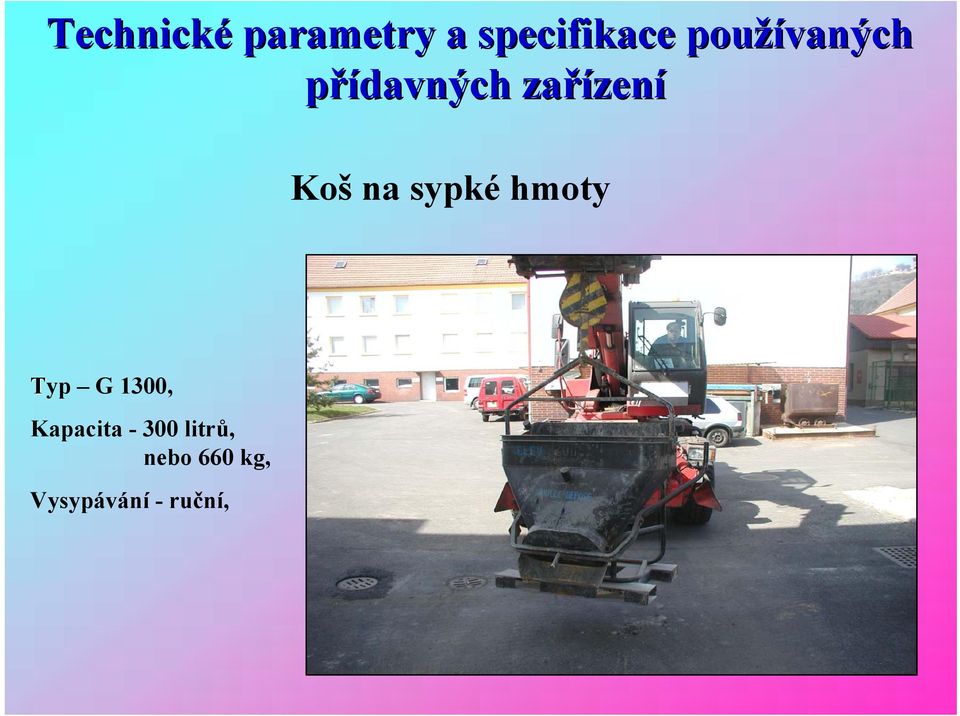

14 Technické parametry a specifikace používaných přídavných zařízen zení Koš na sypké hmoty Typ G 1300, Kapacita litrů, nebo 660 kg, Vysypávání - ruční,

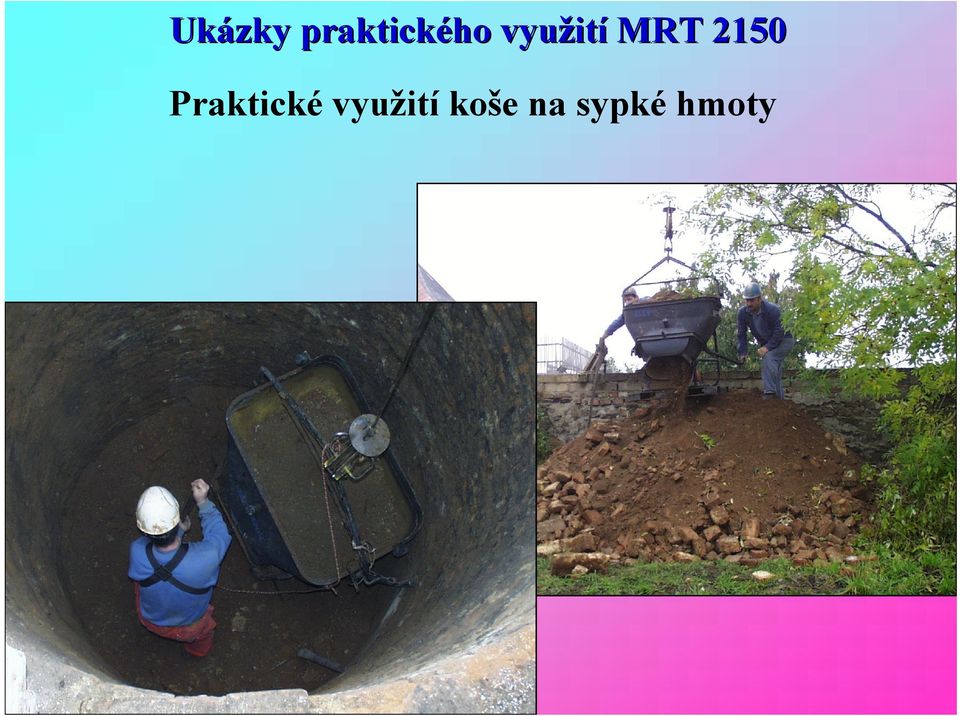

15 Ukázky praktického využit ití MRT 2150 Praktické využití koše na sypké hmoty

16 Technické parametry a specifikace používaných přídavných zařízen zení Lopata se zuby Typ CBC 500, Šířka lopaty mm,

17 Ukázky praktického využit ití MRT 2150 Praktické využití lopaty Čištění chodby Čištění hlavy sloje Doprava materiálu

18 Technické parametry a specifikace používaných přídavných zařízen zení Těžká stropnice Typ - STR 1, Délka - 3 m, Hmotnost kg,

19 Ukázky praktického využit ití MRT 2150 Praktické využití těžké stropnice Zavěšen ení těžké stropnice na rameno stroje Způsob upnutí hydraulických stojek

20 Postup zajištění pracoviště pomocí MRT 2150 Příprava pracoviště před nástupem báňských záchranářů Pomocná mechanizace lomu

21 Postup zajištění pracoviště pomocí MRT 2150 Stav pracoviště před zahájením prací báňských záchranářů Otevřen ená chodba v uhelné sloji

22 Postup zajištění pracoviště pomocí MRT 2150 Příprava pracoviště pro stavbu těžké stropnice Využití přídavného zařízení na čištění chodby - lopaty

23 Postup zajištění pracoviště pomocí MRT 2150 Montáž těžké stropnice na bezpečném m místm stě Přemístění do chodby Usazení v ústí chodby

24 Postup zajištění pracoviště pomocí MRT 2150 Zajištěné pracoviště, připravené pro práci báňských záchranářů

25 Postup zajištění pracoviště pomocí MRT 2150 Uzavřená chodba po akci báňských záchranářů

26 Ukázky praktického využit ití MRT 2150 Nástavce na hydraulické stojky umožňují zajistit chodbu až 6 m vysokou

27 Ukázky praktického využit ití MRT 2150 Po ukotvení těžké stropnice lze tuto odpojit a stroj využít pro práci s jiným přídavným zařízením

28 Ukázky praktického využit ití MRT 2150 Pohled na odkrytou chodbu Pohled na zajištěnou chodbu

29 Technické parametry a specifikace používaných přídavných zařízen zení Lehká stropnice Typ - STR 2, Délka - 1,2 2,2 m, Hmotnost kg,

30 Technické parametry a specifikace používaných přídavných zařízen zení Praktické použití lehké stropnice

31 Technické parametry a specifikace používaných přídavných zařízen zení Podpěrný nosník Typ - č.v. 0-NOS-989, Délka - 1, 47 m, Šířka - 0,7 m, Hmotnost kg.

32 Technické parametry a specifikace používaných přídavných zařízen zení Praktické použití podpěrného nosníku

33 Závě r - Stroj s přídavnými zařízeními vyhovuje požadavkům kladeným na zajištění bezpečnosti práce báňských záchranářů při zásazích v nezajištěných starých důlních dílech, - Předností stroje je také možnost využití celé řady přídavných zařízení, která lze vyžívat i v rámi integrovaného záchranného systému v ČR, jehož je HBZS Most součástí, - V současnosti se konstruují nová přídavná zařízení, tak aby se daly dále využít možnosti stroje pro činnosti v BZS ČR, - Stroj byl zakoupen MU, a.s. Most, která klade velký důraz na zvyšování bezpečnosti práce báňských záchranářů HBZS Most. Bez této podpory by nebylo možno toto velmi drahé a unikátní vybavení, zatím ojedinělé v ČR zakoupit.
