1 CZ ČELNÍ NAKLADAČ, SE KTERÝM MŮŽETE RŮST TrimaVersa-XSeries TM Čelní nakladač pro traktory do 12o koňských sil x26 x36 x46 x56 x21 x31 x41 x51

2 Jednodušší cesta k vyšší produktivitě Díky Versa-X se rozšířila naše nabídka čelních nakladačů typu Trima o další vysoce kvalitní výrobek. Jde o nakladač švédské konstrukce, který optimálně využívá každý gram oceli a tím nabízí špičkové vlastnosti, které charakterizují Trima již víc než pět desetiletí. To znamená perfektní odolnost, prvotřídní ergonomii a v neposlední řadě vysokou produktivitu. Pomocník při práci, se kterými můžete jednoduše rychle růst. 2

3 TrimaVersa-XSeries TM Trima Versa-X je řada nakladačů pro traktory do 120 koňských sil. Tato řada nakladačů nabízí dlouhou životnost, vysokou produktivitu a prvotřídní ergonomii typickou pro nakladače Trima. 3

4 Silná, spolehlivá Trima Trima již po desítky let patří ve světě čelních nakladačů k těm, kteří určují maximální životnost a produktivitu. Platí to samozřejmě i pro Trima Versa-X. Její nosnost i výška zdvihu jsou vynikající. Konstrukce výložníku je robustní s čistými nekomplikovanými tvary. Uchycovací systém je neuvěřitelně silný. Díky našemu jedinečnému ovládacímu hydraulickému systému LCS je nakladač stejně stabilní a lehce ovladatelný jak pro lehké, tak i pro pořádně těžké náklady. Kromě toho jsme optimalizovali vlastní hmotnost nakladače, čímž se stává ještě praktičtější. Tyto výhody jsou ještě víc zdůrazněny naším inovativním tlumením rázů. Vždy funguje lehce a spolehlivě. I v případech, kdy je náklad těžký a pracovní tempo vysoké. A potěšíme vás, že jde navíc o výjimečně stálé výhody, které nabízí dlouhou životnost a bezpečný provoz nakladače. Typická Trima! Všestranná 3. funkce. Samozřejmě lze k Versa-X zvolit 3. funkci, výbavu na přání, která nabízí ještě všestrannější nakladač a traktor. Např. použitím nářadí s funkcí drapáku. Nebo ochrana hadic, která drží hadice pohromadě a chrání je před znečištěním a opotřebením. 4

5 1 Pevné montážní rámy a upínací kapsy. Toto silně dimenzované uchycení je stejné, jako u našich světoznámých nakladačů Plus. Navíc tvarovými prolisy poskytuje Versa-X vynikající torzní tuhost a pevnost Upínací kapsy pro starší traktory. Nakladač Versa-X lze taky dodat s upínacími kapsami, které se hodí pro starší generace uchycovacího systému. 3 Spolehlivost je v detailech. Versa-X je osázena pouzdry ve všech důležitých bodech. Všechny galvanizované čepy mají gumové podložky, které zamezují úniku mazacího tuku jde o detaily, které poskytují téměř nepřekonatelnou praktičnost a životnost zařízení. 4 Efektivní tlumení rázů. Naše funkce tlumení rázů snižuje namáhání nakladače, jeho uchycení a je neméně důležitá pro řidiče i samotný traktor. Tlumení je aktivováno jednoduše uzavíracím kohoutem. 4 5 Multicoupler. Nejmodernější bezodkapové společné zapojování rychlospojek. Touto volitelnou výbavou připojíte všechny hadice a elektrický kabel pouhým pohybem páky. A to i při natlakovaných okruzích Práškové lakování světové kvality. Nakladače Versa-X jsou lakovány práškovou barvou pro zvýšení odolnosti a ochrany proti korozi a otěru. Lakování probíhá v prostorech, které patří k nejmodernějším lakovnám na světě, určených k lakování čelních nakladačů. 7 Jedinečný hydraulický ovládací systém. Náš ovládací systém LCS je jediný svého druhu na světě, který byl zkonstruován speciálně pro čelní nakladače. Poskytuje maximální kontrolu a úžasný pocit při práci s Versa-X Spolehlivost a bezpečnost. Versa-X je plně vybaven různými prvky pro optimalizaci spolehlivosti zařízení. Výborným příkladem je příčná vzpěra umístěná za nosičem nářadí, kde zabraňuje poškození systému upínání. Šetří váš čas a peníze. 5

6 :1 7:2 1 Šikovné a praktické provedení. Design výložníku nakladače pro Versa-X jedinečným způsobem doplňuje moderní traktory současné doby. Trima nabízí nejnižší umístění bodu lomení výložníku na trhu, které navíc umožňuje perfektní viditelnost po stranách. 2 Pohodlné automatické upínání nářadí. Další chytrá bezpečnostní funkce, která zajišťuje správné uchycení nářadí. Zajišťovací čepy jsou neustále v zajišťovací poloze. Upnutí se děje automaticky při zaklápění nářadí. 3 Zjednodušený ukazatel polohy. Kompaktní ukazatel polohy netrčí ven, tím nic nepoškodí a ani nebude poškozen. Lze lehce namontovat a nastavit na tři různé polohy pro různé typy nářadí, čímž zajišťuje perfektní přesnosti úhlu nářadí k rovině podložky. 4 Ochrana hydraulických hadic nakladače. Efektivně chrání hydraulické hadice proti zbytečnému opotřebení. 5 Rychlé a jednoduché připojení a odpojení. Pro odpojení vašeho nakladače Versa-X nepotřebujete žádné další nástroje. Robustní, praktické a integrované parkovací podpěry ještě více zjednoduší odpojení a připojení. 6 Perfektní viditelnost a výhled. Žádné hadice blokující výhled, nízko umístěná příčná trubka a nejnižší bod zalomení nakladače na trhu. Versa-X umožňuje optimální viditelnost ve všech polohách, dokonce i ve tmě, protože osvětlení traktoru nestojí nic v cestě. 7:1 a 7:2 Unikátní koncept pro výměnu nářadí. Skutečnost, že nosič nářadí lze vyklopit téměř o 180, poskytuje optimální kontrolu a volný výhled z kabiny vůči hákům nářadí. Řidič se nemusí nikdy naklánět dopředu nebo do stran jednoduché a praktické jak z hlediska bezpečnosti, tak produktivity. 6

7 BEZKONKURENČNĚ ergonomická Trima Vysoký výkon ve spojení s nejvyšší bezpečností a produktivitou to jsou výjimečné vlastnosti Trima, kterými se pyšní již od svého vzniku před více než 50 lety. A Trima Versa-X není žádnou výjimkou. Každý detail je maximálně promyšlený za účelem zajištění co nejjednoduššího, bezpečného a efektivního použití nakladače. Hypermoderní čelní nakladač, který jednoduše nechce dělat kompromisy s tradičními výhodami Trima. Velice dobrý příklad skvělé viditelnosti a výhledu. Vysvětlením je chytrá konstrukce výložníku a výjimečně nízké umístění bodu lomení ramen až po upínací část pro nářadí, které je optimalizované pro perfektní viditelnost. Výsledkem je nepřekonatelný výhled jak dopředu, tak po stranách. Dalším příkladem je jednoduchost, která prostupuje celým řetězcem, počínaje servisem až po manipulaci s hydraulickým systémem a nářadím. Je snadné s ní pracovat a šetří i Vás samotné jako vždy s Trimou! 7

8 8

9 trima. Vždy chytrá volba x26 x36 x46 x56 x21 x31 x41 x51 9

10 NAKLADAČE S PARALELOGRAMEM X26 X36 X46 Pracovní úhly*, max. záklopný úhel max. výklopný úhel Zvedací výška, v metrech v oku výložníku 3,10 m 3,40 m 3,70 m v metrech pod pracovním nářadím 6* 2,90 m 3,20 m 3,50 m mm Nosnost v oku výložníku Nosnost ve vzdálenosti 800 mm od oka výložníku Trhací síla 800 mm od oka výložníku m kg m kg m kg Nosnost při tlaku 195 bar 1. v oku výložníku v úrovni terénu *** kg kg kg v oku výložníku v max.výšce *** kg kg kg mm od oka výložníku v úrovni terénu kg kg kg 800 mm od oka výložníku ve výšce 1,5 m kg kg kg 800 mm od oka výložníku v max. výšce kg kg kg 3. Max. trhací síla 80 cm od oka výložníku kg kg kg Hmotnost nakladače 360 kg 390 kg 420 kg Výkon traktoru (přibližně) cca koní cca koní cca koní kw** kw** kw** Max. doporučená hmotnost traktoru kg kg kg * Mění se dle typu pracovního nářadí. ** Váš výběr nakladače závisí na výkonu motoru, hmotnosti a velikosti traktoru. *** Bez pracovního nářadí. 10

11 NAKLADAČE BEZ PARALELOGRAMU X56 X21 X31 X41 X ,90 m 3,10 m 3,40 m 3,70 m 3,90 m 3,70 m 2,90 m 3,20 m 3,50 m 3,70 m m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg 870 kg 970 kg kg kg kg kg kg kg kg 440 kg 310 kg 335 kg 360 kg 390 kg cca koní cca koní cca koní cca koní cca koní kw** kw** kw** kw** kw** kg kg kg kg kg 11

12 Speciálně konstruované nářadí, které maximalizuje využití čelního nakladače

13 Nářadí, které potřebujete Chcete-li maximálně využít svůj nakladač a traktor, je nezbytně nutné mít pro všechny situace to správné nářadí. Díky naší nejširší nabídce na trhu je snadné najít přesně to nářadí, které potřebujete. Při výběru našeho originálního nářadí si navíc můžete být zcela jisti, že máte v rukou to nejlepší a nejúčinnější vybavení na trhu. Nejvyšší kvalita do nejmenších detailů. Jediné, na co je třeba při výběru pamatovat, je propojení nářadí s držákem nářadí, který máte na nakladači k dispozici, EURO nebo Skid Steer. Následující stránky obsahují shrnutí veškerého nářadí dostupného pro nakladač Versa-X. Silograb Neobyčejně silný a účinný Silograb je mimořádně všestranné nářadí. Malá rozteč mezi hroty zabraňuje rozsypání siláže. Hroty jsou připevněny k rámu v navařených pouzdrech. Hroty provádí při nabírání materiálu kruhový pohyb, čímž se dosahuje čistého řezu, nejnižší spotřeby energie a nejdelší možné životnosti hrotů. Když jsou hroty v uzavřené poloze, materiál je navíc přitlačován k zadní části nářadí a tak siláž zůstává na svém místě i při jízdě v nerovném terénu. Všechny modely mají dva hydraulické válce. Na větších modelech jsou válce o 15 % větší než na menších modelech. Model 210 je dodáván se síťovou konstrukcí v horní části. SELECTO FIX SILOGRAB Šířka, cm Hloubka, cm Objem, m 3 0,69 0,79 0,90 1,01 1,11 Počet hrotů Hmotnost, kg Unigrip Prokázané výhody konstrukce a nízké hmotnosti Unigrip má osvědčenou a vyzkoušenou konstrukci a nízkou hmotnost. Používá se pro stejné úkony jako Flexigrip. Váš výběr v tomto případě opravdu závisí pouze na vašich zvyklostech. Unigrip je rovněž vhodný pro menší hranaté balíky. Nářadí díky velké pracovní ploše ideálně rozkládá tlak na fólii a umožňuje spolehlivou manipulaci s balíky. Na ramena Unigripu jsou použity trubky o velkém průměru, které nemají žádné ostré hrany ani svařené spoje. Díky tomu se při manipulaci nepoškodí fólie balíku. SELECTO FIX UNIGRIP Pro balíky o velikosti, min-max, cm Hmotnost, kg

14 Řada H TĚŽEBNÍ LOPATA - ROBUSTNÍ A VŠESTRANNÁ, NEJOBLÍBENĚJŠÍ Řada H 135H 160H 185H 210H 240H Šířka, cm Hloubka, cm Výška, cm Objem (navršený), m 3 0,54 0,65 0,72 0,82 0,95 Ostří ŠxT, mm 150x16 150x16 150x16 150x16 150x20 Hmotnost, kg Řada L LOPATA PRO LEHČÍ PRÁCE Řada L 130L 180L Šířka, cm Hloubka, cm Výška, cm Objem (navršený), m 3 0,51 0,71 Ostří ŠxT, mm 100x12 100x12 Hmotnost, kg Řada HV LOPATA PRO LEHKÉ MATERIÁLY - ROBUSTNÍ A OBLÍBENÁ PRO MNOHO ZPŮSOBŮ VYUŽITÍ Řada HV 200HV 220HV Šířka, cm Hloubka, cm Výška, cm Objem (navršený), m 3 1,16 1,28 Ostří ŠxT, mm 150x16 150x16 Hmotnost, kg Řada LV PERFEKTNÍ PRO MANIPULACI S MATERIÁLEM O NÍZKÉ HUSTOTĚ Řada LV 200LV 220LV Šířka, cm Hloubka, cm Výška, cm Objem (navršený), m 3 1,13 1,25 Ostří ŠxT, mm 100x16 100x16 Hmotnost, kg Řada HT TĚŽEBNÍ LOPATA SE ZUBY - PRO VŠECHNY DRUHY TĚŽKÉ PRÁCE Řada HT 135HT 160HT 185HT 210HT Šířka, cm Hloubka, cm Výška, cm Objem (navršený), m 3 0,54 0,65 0,72 0,82 Ostří ŠxT, mm 150x16 150x16 150x16 150x16 Počet zubů Hmotnost, kg Urovnávací lopata ROBUSTNÍ OPTIMALIZOVANÝ DESIGN Urovnávací lopata Šířka, cm Hloubka, cm Výška, cm Objem (navršený), m 3 0,73 0,83 Ostří ŠxT, mm 150x20 200x20 Hmotnost, kg Paletizační vidle MAXIMÁLNÍ ŽIVOTNOST A PEVNOST Hydraulické paletizační vidle Maximální užitkovost a pohodlí PALETIZAČNÍ VIDLE 1000 kg 1600 kg Šířka, cm Délka vidlí, cm 97/122 97/122 Výška vidlí, cm Max. nosnost, kg Typ vidlí kované kované Hmotnost, kg 155/ /187 Zvedací rameno JEDNODUCHÉ ŘEŠENÍ PRO BEZPEČNOU PRÁCI Hydraulické paletizační vidle Hmotnost, kg 73 Hmotnost vybavené, kg Drapák PRO LEPŠÍ UCHOPENÍ A MANIPULACI DRAPÁK Hmotnost, kg 85 Zvedací rameno Šířka, cm 120 Výška, cm 170 Max. nosnost, kg 800 Hmotnost, kg 118 Hroty na balíky k rámu paletizačních vidlí JEDNODUCHÉ A FLEXIBILNÍ HROTY NA BALÍKY K RÁMU PALETIZAČNÍCH VIDLÍ Hmotnost, kg * Š = Šířka T = Tloušťka

15 Flexibal TŘI DRUHY NÁŘADÍ V JEDNOM FLEXIBAL Pro balíky max., cm 180 Přidržovač, hmotnost, kg 45 Hmotnost, kg 195 Silosplit ROZŘÍZNE BALÍK SNADNO A LEVNĚ SILOSPLIT Šířka, cm 120 Hloubka, cm 170 Hmotnost, kg 110 Vidle na hranaté balíky - standard ** PRO KULATÉ I HRANATÉ BALÍKY Flexigrip OPATRNÁ A EFEKTIVNÍ MANIPULACE S LEŽÍCÍMI A STOJÍCÍMI ZABALENÝMI BALÍKY FLEXIGRIP Pro balíky o velikosti, min-max, cm Hmotnost, kg Vidle na hranaté balíky - se zvýšenou bezpečností PRO BEZPEČNOU A EFEKTIVNÍ MANIPULACI Šířka, cm Počet hrotů, standard 2 5 Délka hrotů, cm Hmotnost, kg Vidle na hranaté balíky - standard Šířka, cm 140 Počet hrotů, standard 2 Hloubka, cm 82 nebo 125 Zadní prodloužení, hmotnost, kg 42 Hmotnost, kg 78 Silocut VŠESTRANNÝ A EXTRÉMNĚ SPOLEHLIVÝ Multibenne PERFEKTNÍ VŠESTRANNÉ PRACOVNÍ NÁŘADÍ SILOCUT Výška otevření, cm Otevírání, cm Maximální velikost bloku, cm 120x78x77 150x78x77 190x78x77 Maximální objem bloku, m 3 0,72 0,90 1,14 Počet hrotů Hmotnost, kg MULTIBENNE Šířka, cm Hloubka, cm Objem, m 3 0,66 0,76 0,86 0,96 1,07 Počet hrotů v drapáku Hmotnost, kg Vidle na kamení PRODUKTIVNÍ A SNADNÉ NA OBSLUHU Vidle na kamení Šířka, cm Hloubka, cm Výška, cm Počet spodních hrotů Rozteč hrotů, cm Hmotnost, kg Vidle na chlévskou mrvu PEVNĚJŠÍ A HOUŽEVNATĚJŠÍ NEŽ VĚTŠINA OSTATNÍCH VIDLE NA CHLÉVSKOU MRVU Šířka, cm Hloubka, cm Počet hrotů Hmotnost, kg Protizávaží JEDNODUCHÝ ZPŮSOB KE ZLEPŠENÍ STABILITY 3-bodový závěs Více možností Protizávaží Hmotnost, prázdné Hmotnost plné (neplní se v továrně) 186 kg 800 kg s betonem 212 kg kg s betonem 3-bodový závěs Hmotnost, kg 78 ** Pro standardní vidle na hranaté balíky je doporučeno doplňkové zadní prodloužení ve tvaru písmene U. Z bezpečnostních důvodů je doporučeno zvláště pro nakladače bez paralelogramu a traktory bez kabiny nebo systému FOPS (ochrana před padajícími objekty). 15

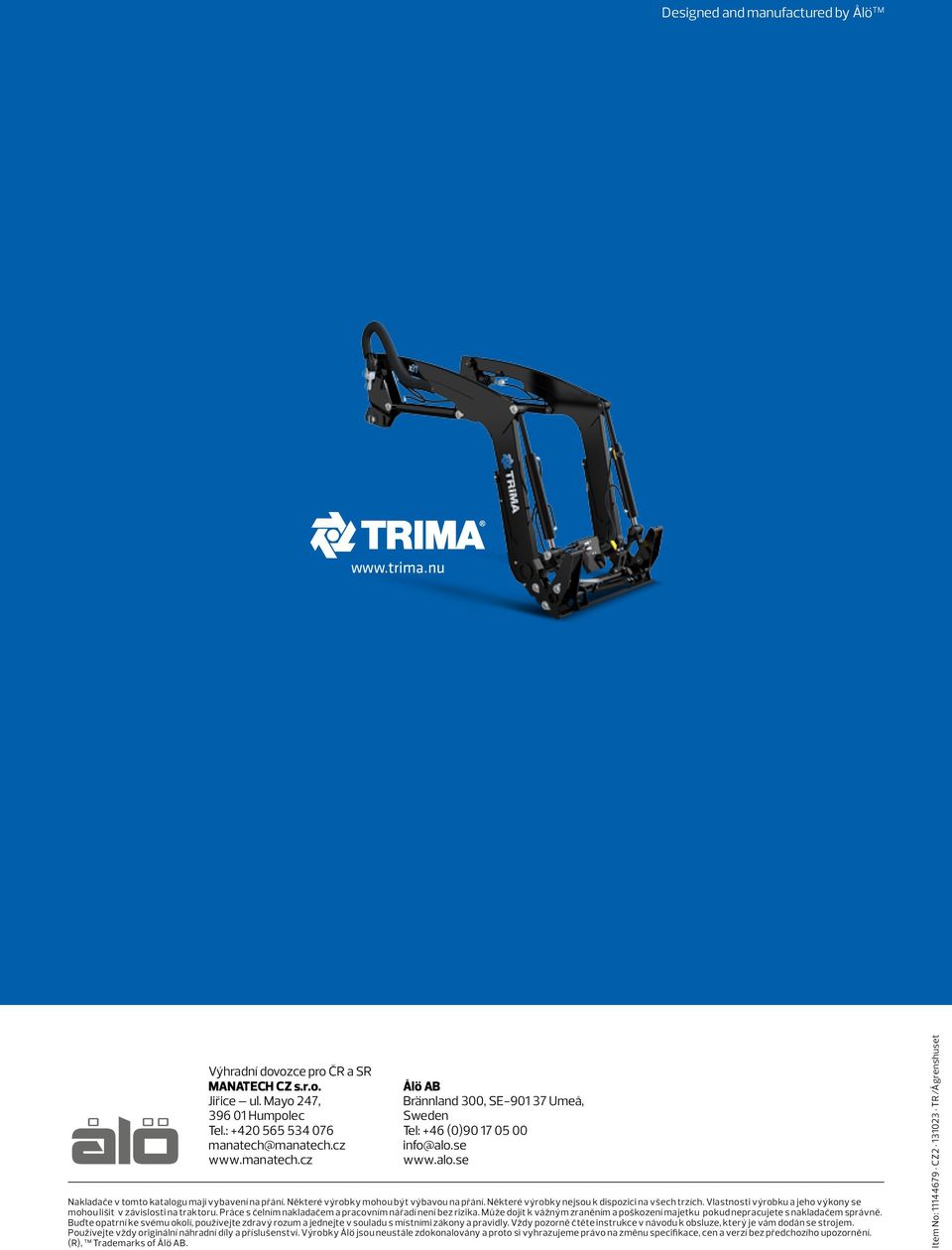

16 Designed and manufactured by Ålö TM Výhradní dovozce pro ČR a SR MANATECH CZ s.r.o. Jiřice ul. Mayo 247, Humpolec Tel.: manatech@manatech.cz Ålö AB Brännland 300, SE Umeå, Sweden Tel: +46 (0) info@alo.se Nakladače v tomto katalogu mají vybavení na přání. Některé výrobky mohou být výbavou na přání. Některé výrobky nejsou k dispozici na všech trzích. Vlastnosti výrobku a jeho výkony se mohou lišit v závislosti na traktoru. Práce s čelním nakladačem a pracovním nářadí není bez rizika. Může dojít k vážným zraněním a poškození majetku pokud nepracujete s nakladačem správně. Buďte opatrní ke svému okolí, používejte zdravý rozum a jednejte v souladu s místními zákony a pravidly. Vždy pozorně čtěte instrukce v návodu k obsluze, který je vám dodán se strojem. Používejte vždy originální náhradní díly a příslušenství. Výrobky Ålö jsou neustále zdokonalovány a proto si vyhrazujeme právo na změnu specifikace, cen a verzí bez předchozího upozornění. (R), Trademarks of Ålö AB. Item No: CZ TR/Ågrenshuset
