Ovládací a signalizační přístroje SP22

Rozměr: px
Začít zobrazení ze stránky:

Download "Ovládací a signalizační přístroje SP22"

Transkript

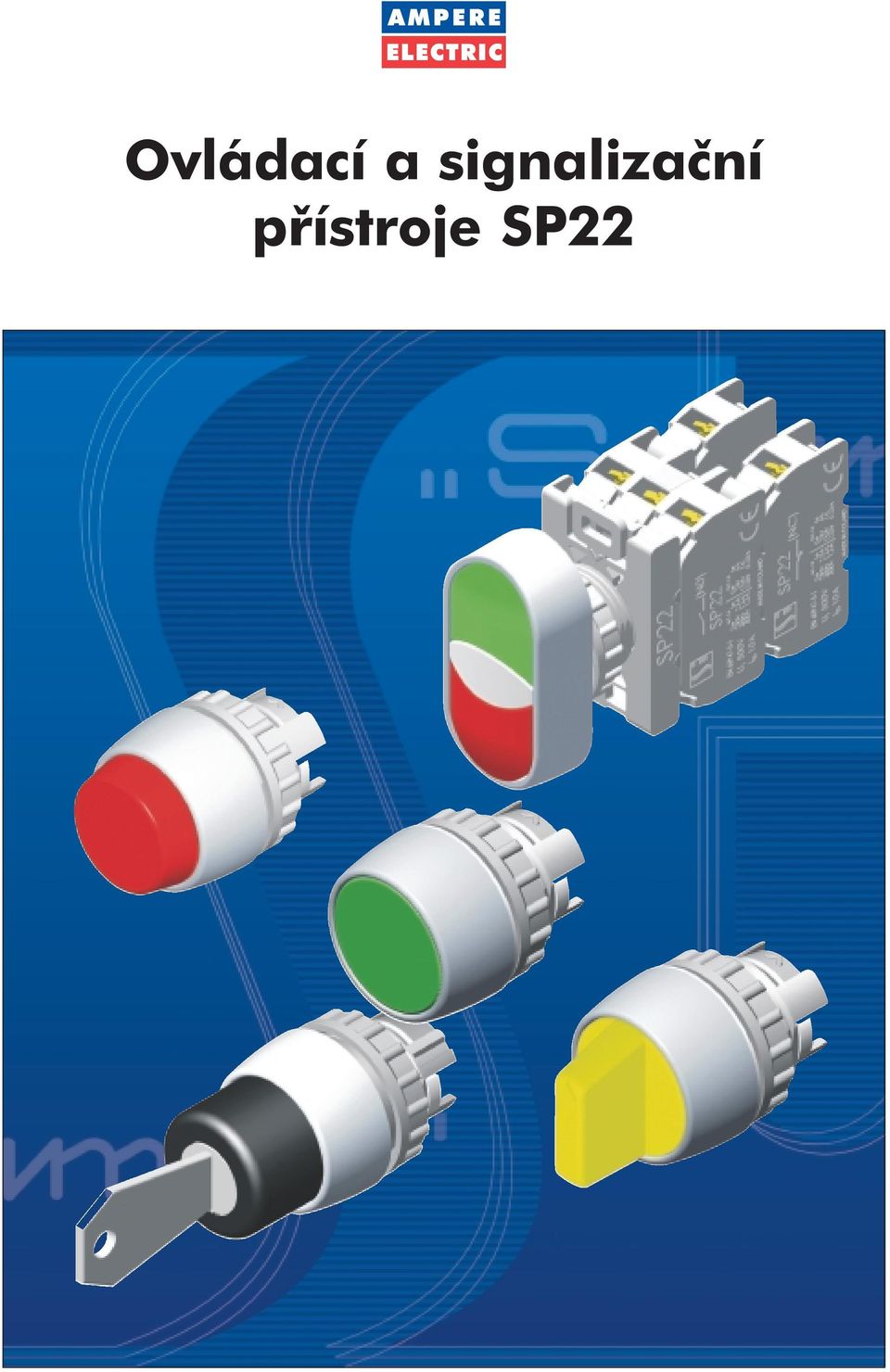

1 Ovládací a signalizační přístroje SP22

2 Ovládací a signalizační přístroje SP22 Použití Ovládací a signalizační přístroje SP22 slouží ke spínání nebo rozpínaní proudu do 2,5 A, světelné a zvukové signalizaci ve strojích, ovládacích pultech a rozvaděčích. Ovládací hlavice a signalizační přístroje SP22 mají stavebnicovou konstrukci. Ovládací hlavice nebo signalizační přístroje SP22 jsou dodávány jako kompletní výrobky nebo jako samostatné segmenty celé řady. Stavebnicová konstrukce tlačítek a signálek SP22 dovoluje vyhotovit potřebnou variantu tlačítka nebo signálky a tím i snadnou změnu v již existujícím el. zapojení. Ovládací a signalizační přístroje SP22 jsou určené pro montáž do normalizovaných otvorů o průměru 22,3 mm, v řídících a signalizačních pultech (panelech), nebo bezprostředně v těle strojů a zařízení. Montáž Ovládací hlavice a signalizační přístroje se montují do otvorů pultů (panelů) nebo do krabic. 1. Po vložení ovládací hlavice (1) do normalizovaného otvoru pultu (2), našroubujeme matici (3) na podpultovou část ovládací hlavice (obr. 1). 2. Na ovládací hlavici (1) nasuneme upevňovací adaptér (4) tak, aby šipky ukazovaly proti sobě (obr. 2). 3. Kontakty (5) jednoduše nacvakneme na upevňovací adaptér (4). Na něj je možné nacvaknout 1, 2, 3, 4, 5 nebo 6 kontaktů a to v závislosti na zdroji světla (6) (obr. 5). Obr. 1 Ovládací hlavice Demontáž 1. Kontakt (5) nebo hlavici signálky oddělíme od upevňovacího adaptéru (4) za pomocí plochého šroubováku, který zasuneme pod západku kontaktu (5) nebo hlavice signálky a stlačíme šroubovák směrem dolů (obr. 6). 2. Plochý šroubovák zasuneme do ouška upevňovacího adaptéru (4), lehce stlačíme šroubovák a upevňovací adaptér demontujeme (obr. 7). 3. Odšroubujeme matici (3) a vyjmeme ovládací hlavici (1) z pultu (2) (obr. 8). Obr. 6 Obr. 2 Obr. 7 Obr. 3 Obr. 4 Obr. 5 Obr. 8 2

3 Technická data SPECIFIKACE HODNOTA Jmenovité izolační napětí U i V 500 Jmenovitý tepelný proud I u =I th A10 Jmenovitý spínací proud - Ie/AC /400/500 V A2,5/1,6/1,6 - Ie/DC-13 24/110/220 V A4/1/0,25 Zabezpečení kontaktů - pojisková vložka A10 - předpokládaný zkratový proud pro 500 V ka1 Mechanická životnost - tlačítkových hlavic cyklů hlavic s aretací cyklů Elektrická životnost při jmenovitých napětích a spínacích proudech cyklů Elektrická životnost cyklů spínání elektromag. střídavého proudu VAdo 80 - spínání elektromag. stejnosměrného proudu W do 10 Četnost sepnutí - pro tlačítkové hlavice h -1 do pro hlavice přepínací a s aretací h -1 do 360 Teplota prostředí - pracovní C skladování C Odolnost proti vibracím dle IEC četnost Hz , amplituda mm 1 - zrychlení g 0,7 Odolnost proti rázům dle IEC špičkové zrychlení g 15 - doba trvání impulsu ms 11 Odolnost na cyklické vlhké teplo - teplota prostředí C 55 dle IEC relativní vlhkost % 95 Odolnost na cyklickou solnou mlhu dle IEC stupeň zkoušky 1 Stupeň krytí (vzhledem k pultu. IEC 529) ovládacích hlavic po instalaci do otvoru v pultu IP65 Průřez připojovacích vodičů - pevný vodič mm 2 2 x ,5 - linka mm 2 2 x 0, ,5 Pracovní poloha libovolná Označení svorek EN Zdroj světla signalizačních hlavic - patice BA9S - délka mm max. 25 Výkon: LED 24/230V W 0,8 / 1 žárovka 24/230V W 2 - jmenovité napětí AC/DC V Série ovládacích a signalizačních přístrojů SP22 splňují všechny požadavky a nařízení níže uvedených předpisů a norem: EN , IEC , IEC Mimo to tlačítka nouzového vypnutí splňují požadavky normy EN

4 Montážní schéma Rychlý přehled POPIS TYP POPIS TYP 1. Dvojité tlačítko SP22-2KL Ovládací hlavice zapuštěná SP22-K Ovládací hlavice zapuštěná podsvětlená SP22-KL Ovládací hlavice zvýšená SP22-W Ovládací hlavice zvýšená podsvětlená SP22-WL Ovládací hlavice-hříbek SP22-D Ovládací hlavice přepínač SP22-P Ovládací hlavice přepínač podsvětlený SP22-PL Ovládací hlavice s klíčem SP22-S Ovládací hlavice nouzového zastavení SP22-B Ovládací hlavice zvýšená s aretací SP22-WR Signalizační hlavice SP22-L Matice SP Spojovací korpus SP Kontakt SP22-10 nebo Vložka s popisem SP Hermetická krytka IP67 SP22-H 18. Informační štítek SP Lišta TS Pult - 4

5 Struktura symbolu kompletních ovládacích a signalizačních přístrojů SP22 SP22- - K W D typ ovládací hlavice zapuštěná ovládací hlavice zvýšená hříbek P. přepínač dvoupolohový PC. přepínač dvoupolohový se samočinným návratem zprava P3. přepínač třípolohový P3C. P3CC. S S B přepínač třípolohový se samočinným návratem zprava přepínač třípolohový se samočin. návratem zprava i zleva ovládací hlavice s klíčem, přepínač dvoupolohový ovládací hlavice s klíčem, přepínač třípolohový ovládací hlavice nouzového zastavení barva (cz) - černá (z) - zelená (b) - bílá (n)- modrá (g) - žlutá (c)- červená (z) - zelená (b) - bílá (n)- modrá (g) - žlutá (c)- červená (cz) - černá (z) - zelený (g) - žlutá (c)- červený (cz) - černý (z) - zelený (b) - bílý (n)- modrý (g) - žlutý (c)- červený Do prázdného pole vepište: A - poloha vyjmutí klíče V - poloha, v níž nelze klíč vyjmout C - poloha, z níž se páčka nebo klíč samočinně vrací (c) - červená druh a počet kontaktů 10-1 spínací 20-2 spínací 30-3 spínací 40-4 spínací 50-5 spínacích 60-6 spínacích 01-1 rozpínací 02-2 rozpínací 03-3 rozpínací 04-4 rozpínací 05-5 rozpínacích 06-6 rozpínacích 11-1 spínací, 1 rozpínací 12-1 spínací, 2 rozpínací 13-1 spínací, 3 rozpínací 14-1 spínací, 4 rozpínací 15-1 spínací, 5 rozpínacích 21-2 spínací, 1 rozpínací 31-3 spínací, 1 rozpínací 41-4 spínací, 1 rozpínací 51-5 spínacích, 1 rozpínací 22-2 spínací, 2 rozpínací 23-2 spínací, 3 rozpínací 24-2 spínací, 4 rozpínací 32-3 spínací, 2 rozpínací 42-4 spínací, 2 rozpínací 33-3 spínací, 3 rozpínací WR ovládací hlavice nouzového zastavení s aretací (c) - červená Struktura symbolu kompletních dvojtlačítek SP22 SP22-2KL- - druh a počet kontaktů barva 10 - normálně rozevřený spínací (NO) 11-1 spínací, 1 rozpínací 12-1 spínací, 2 rozpínací 13-1 spínací, 3 rozpínací 40-4 spínací 04-4 rozpínací 21-2 spínací, 1 rozpínací 31-3 spínací, 1 rozpínací B/CZ - bílo-černá Z/C - zeleno-červená 01 - normálně sepnutý rozpínací (NC) 5

6 Struktura symbolu kompletních podsvětlených ovládacích a signalizačních přístrojů SP22 SP KL WL PL PCL P3L P3CL P3CCL typ ovládací hlavice zapuštěná ovládací hlavice zvýšená přepínač dvoupolohový přepínač dvoupolohový se samoč. návratem zprava přepínač třípolohový přepínač třípolohový se samoč.návratem zprava přepínač třípolohový se samočinným návratem zprava i zleva barva (z) - zelená (b) - bílá (n) - modrá (g) - žlutá (c) - červená druh kontaktů 10-1 spínací 20-2 spínací 30-3 spínací 40-4 spínací 01-1 rozpínací 02-2 rozpínací 03-3 rozpínací 04-4 rozpínací 11-1 spínací, - 1 rozpínací 12-1 spínací, - 2 rozpínací 21-2 spínací, - 1 rozpínací 22-2 spínací, - 2 rozpínací druh zdroje světla 24-LED LED 24V AC/DC s paticí BA9S 24-BA9S žárovka 24V AC/DC 230-LED-AC LED 230V AC s paticí BA9S 220-LED-DC LED 220V DC s paticí BA9S 230-BA9S žárovka 230V AC/DC LED UNI V AC V DC vložka 1 - O 2 - I 3 - STOP 4 - START 5 - OFF 6 - ON prsten hlavice CZ niklový černý Struktura symbolu kompletních podsvětlených dvojtlačítek SP22 SP22-2KL - - druh a počet kontaktů druh zdroje světla barva 11-1 spínací, - 1 rozpínací 12-1 spínací, - 2 rozpínací 13-1 spínací, - 3 rozpínací 40-4 spínací 04-4 rozpínací 21-2 spínací, - 1 rozpínací 31-3 spínací, - 1 rozpínací 24-LED LED 24V AC/DC s paticí BA9S 24-BA9S žárovka 24V AC/DC 230-LED-AC LED 230V AC s paticí BA9S 220-LED-DC LED 220V DC s paticí BA9S 230-BA9S žárovka 230V AC/DC LED UNI V AC V DC B/CZ bílo-černá Z/C zeleno-červená Struktura symbolu signalizačních hlavic SP22 SP22-L - barva druh zdroje světla (z) - (b) - (n) - (g) - (c) - zelená bílá modrá žlutá červená 24-LED LED 24V AC/DC s paticí BA9S 24-BA9S žárovka 24V AC/DC 230-LED-AC LED 230V AC s paticí BA9S 220-LED-DC LED 220V DC s paticí BA9S 230-BA9S žárovka 230V AC/DC LED UNI V AC V DC 6

7 SORTIMENT OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 SCHÉMA KONTAKTŮ KONTAKT BARVA TLAČÍTKA HMOTNOST OZNAČENÍ KOMPLETNÍ OVLÁDACÍ PŘÍSTROJE SP22 S TLAČÍTKEM SE SAMOČINNÝM NÁVRATEM NEBO ARETACÍ Zapuštěné tlačítko se samočinným návratem (K) nebo s aretací (AK) SP22- cz-10 SP22- c-10 SP22- z-10 (K) (AK) 10 žlutá (g) 24,6 g SP22- g-10 SP22- b-10 SP22- n-10 do čtverečku vepište K nebo AK Vyvýšené tlačítko se samočinným návratem (W) nebo s aretací (AW) SP22- c-01 SP22- z-01 (W) (AW) 01 žlutá (g) 25,0 g SP22- g-01 SP22- b-01 SP22- n-01 do čtverečku vepište W nebo AW Tlačítko s ovládací hlavicí hříbek (D) SP22-Dcz-01 SP22-Dc ,0 g SP22-Dz-01 žlutá (g) SP22-Dg-01 Zapuštěné podsvětlené tlačítko se samočinným návratem (KL) nebo s aretací (AKL) SP22- c-11 SP22- z-11 (KL) (AKL) 11 žlutá (g) 43,8 g SP22- g-11 SP22- b-11 SP22- n-11 do čtverečku vepište KL nebo AKL KOMPLETNÍ DVOJITÉ TLAČÍTKO SE SAMOČINNÝM NÁVRATEM SP22-2KL Zapuštěné podsvětlené dvojité tlačítko se samočinným návratem (b/cz) 22 bílo-černá 66,0 g SP22-2KL-22- (z/c) zeleno-červená do čtverečku vepište b/cz nebo z/c KOMPLETNÍ TLAČÍTKO NOUZOVÉHO ZASTAVENÍ SE SAMOČINNOU ARETACÍ PO STISKNUTÍ SP22-B-01 Tlačítko - hříbek - nouzové zastavení - odaretování pootočením tlačítka vlevo o 90 (c) 01 červená 29,7 g SP22-B-01 s šipkami KOMPLETNÍ TLAČÍTKO VYVÝŠENÉ S ARETACÍ PO OTOČENÍ DOPRAVA SP22-WR-01 Tlačítko s aretací (WR) - odaretování pootočením tlačítka vlevo 01 27,9 g SP22-WR-01 7

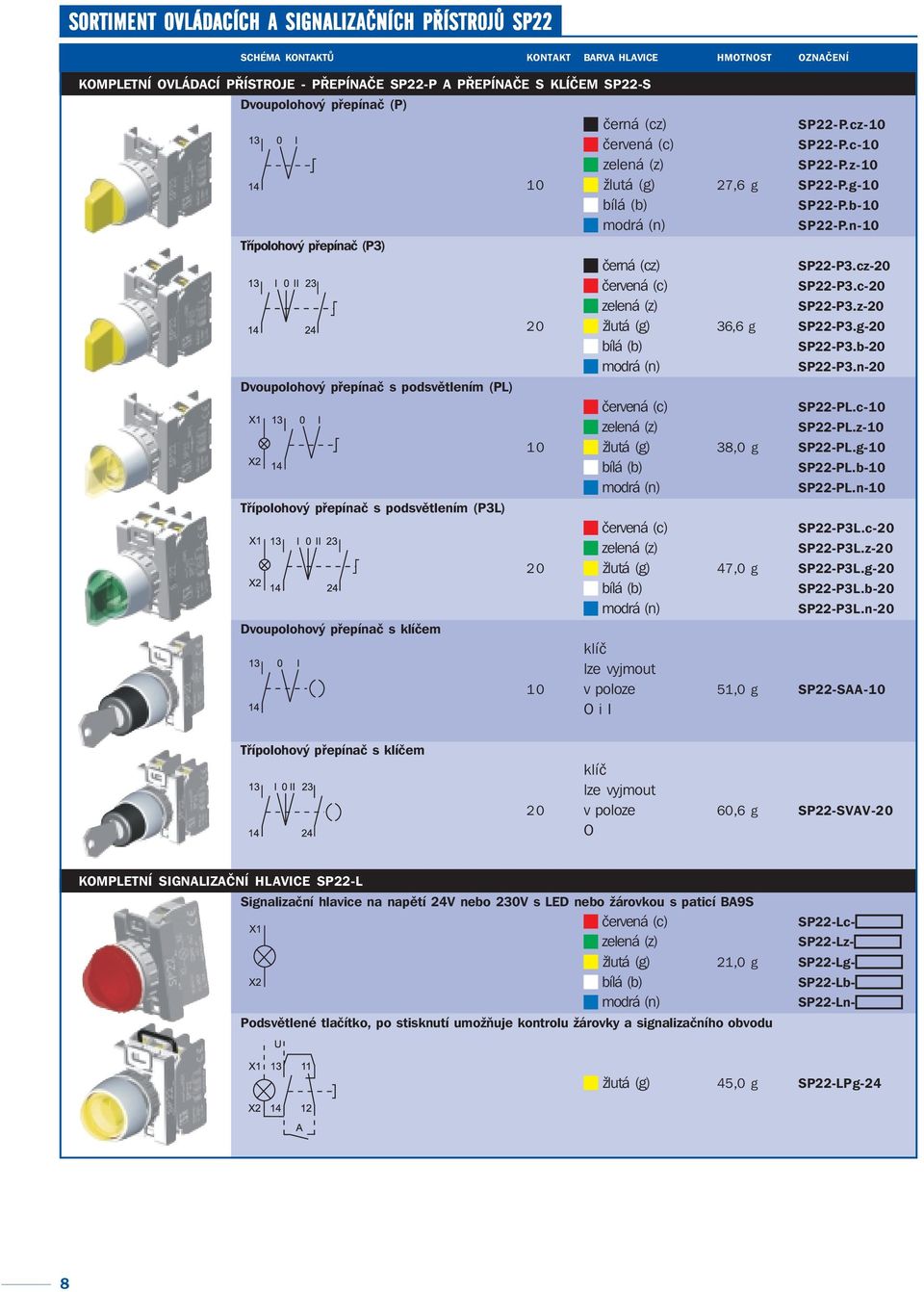

8 SORTIMENT OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 SCHÉMA KONTAKTŮ KONTAKT BARVA HLAVICE HMOTNOST OZNAČENÍ KOMPLETNÍ OVLÁDACÍ PŘÍSTROJE - PŘEPÍNAČE SP22-P A PŘEPÍNAČE S KLÍČEM SP22-S Dvoupolohový přepínač (P) SP22-P.cz-10 SP22-P.c-10 SP22-P.z žlutá (g) 27,6 g SP22-P.g-10 SP22-P.b-10 SP22-P.n-10 Třípolohový přepínač (P3) SP22-P3.cz-20 SP22-P3.c-20 SP22-P3.z žlutá (g) 36,6 g SP22-P3.g-20 SP22-P3.b-20 SP22-P3.n-20 Dvoupolohový přepínač s podsvětlením (PL) SP22-PL.c-10 SP22-PL.z žlutá (g) 38,0 g SP22-PL.g-10 SP22-PL.b-10 SP22-PL.n-10 Třípolohový přepínač s podsvětlením (P3L) SP22-P3L.c-20 SP22-P3L.z žlutá (g) 47,0 g SP22-P3L.g-20 SP22-P3L.b-20 SP22-P3L.n-20 Dvoupolohový přepínač s klíčem klíč lze vyjmout 10 v poloze 51,0 g SP22-SAA-10 O i I Třípolohový přepínač s klíčem klíč lze vyjmout 20 v poloze 60,6 g SP22-SVAV-20 O KOMPLETNÍ SIGNALIZAČNÍ HLAVICE SP22-L Signalizační hlavice na napětí 24V nebo 230V s LED nebo žárovkou s paticí BA9S SP22-Lczelená (z) SP22-Lzžlutá (g) 21,0 g SP22-Lgbílá (b) SP22-Lbmodrá (n) SP22-Ln- Podsvětlené tlačítko, po stisknutí umožňuje kontrolu žárovky a signalizačního obvodu žlutá (g) 45,0 g SP22-LPg-24 8

9 SORTIMENT OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 SCHÉMA BARVA TLAČÍTKA HMOTNOST OZNAČENÍ OVLÁDACÍ HLAVICE TLAČÍTEK SE SAMOČINNÝM NÁVRATEM A HLAVICE SIGNÁLEK SP22 Zapuštěná ovládací hlavice se samočinným návratem (K) nebo s aretací (AK) SP22- cz SP22- c SP22- z (K) (AK) žlutá (g) 11,0 g SP22- g SP22- b SP22- n do čtverečku vepište K nebo AK Vyvýšená ovládací hlavice se samočinným návratem (W) nebo s aretací (AW) SP22- c SP22- z (W) (AW) žlutá (g) 11,6 g SP22- g SP22- b SP22- n do čtverečku vepište W nebo AW Ovládací hlavice - hříbek (D) SP22-Dcz SP22-Dc 18,0 g SP22-Dz žlutá (g) SP22-Dg Zapuštěná podsvětlená ovládací hlavice se samočinným návratem (KL) nebo s aretací (AKL) SP22- c SP22- z (KL) (AKL) žlutá (g) 11,4 g SP22- g SP22- b SP22- n do čtverečku vepište KL nebo AKL Vyvýšená podsvětlená ovládací hlavice se samočinným návratem (WL) nebo s aretací (AWL) SP22- c SP22- z (WL) (AWL) žlutá (g) 12,0 g SP22- g SP22- b SP22- n do čtverečku vepište WL nebo AWL Hlavice signálky (L) SP22-Lc SP22-Lz žlutá (g) 6,0 g SP22-Lg SP22-Lb SP22-Ln DVOJITÁ OVLÁDACÍ HLAVICE SE SAMOČINNÝM NÁVRATEM SP22-2KL Dvojitá zapuštěná ovládací hlavice se samočinným návratem (b/cz) bílo-černá 15,4 g SP22-2KL- (z/c) zeleno-červená do čtverečku vepište b/cz nebo z/c 9

10 SORTIMENT OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 SCHÉMA BARVA HLAVICE HMOTNOST OZNAČENÍ OVLÁDACÍ HLAVICE DVOU A TŘÍPOLOHOVÝCH PŘEPÍNAČŮ SP22-P Ovládací hlavice pro dvoupolohový přepínač (P) SP22-P.cz SP22-P.c SP22-P.z žlutá (g) 12,5 g SP22-P.g SP22-P.b SP22-P.n Ovládací hlavice pro dvoupolohový přepínač se samočinným návratem zprava (PC) SP22-PC.cz SP22-PC.c SP22-PC.z žlutá (g) 14,0 g SP22-PC.g SP22-PC.b SP22-PC.n Ovládací hlavice pro třípolohový přepínač (P3) SP22-P3.cz SP22-P3.c SP22-P3.z žlutá (g) 14,0 g SP22-P3.g SP22-P3.b SP22-P3.n Ovládací hlavice pro třípolohový přepínač se samočinným návratem zprava (P3C) SP22-P3C.cz SP22-P3C.c SP22-P3C.z žlutá (g) 14,0 g SP22-P3C.g SP22-P3C.b SP22-P3C.n Ovládací hlavice pro třípolohový přepínač se samočinným návratem zprava a zleva (P3CC) SP22-P3CC.cz SP22-P3CC.c SP22-P3CC.z žlutá (g) 14,0 g SP22-P3CC.g SP22-P3CC.b SP22-P3CC.n Ovládací hlavice pro dvoupolohový přepínač s podsvětlením (PL) SP22-PL.c SP22-PL.z žlutá (g) 14,0 g SP22-PL.g SP22-PL.b SP22-PL.n Ovládací hlavice pro dvoupolohový přepínač s podsvětlením a se samočinným návratem zprava (PCL) SP22-PCL.c SP22-PCL.z žlutá (g) 14,0 g SP22-PCL.g SP22-PCL.b SP22-PCL.n Ovládací hlavice pro třípolohový přepínač s podsvětlením a se samočinným návratem zprava (P3L) SP22-P3L.c SP22-P3L.z žlutá (g) 14,0 g SP22-P3L.g SP22-P3L.b SP22-P3L.n 10

11 SORTIMENT OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 SCHÉMA BARVA HLAVICE HMOTNOST OZNAČENÍ OVLÁDACÍ HLAVICE DVOU A TŘÍPOLOHOVÝCH PŘEPÍNAČŮ SP22-P Ovládací hlavice pro třípolohový přepínač s podsvětlením a se samočinným návratem zprava (P3CL) SP22-P3CL.c SP22-P3CL.z žlutá (g) 14,0 g SP22-P3CL.g SP22-P3CL.b SP22-P3CL.n Ovládací hlavice pro třípolohový přepínač s podsvětlením a se samočinným návratem zprava i zleva (P3CCL) SP22-P3CCL.c SP22-P3CCL.z žlutá (g) 14,0 g SP22-P3CCL.g SP22-P3CCL.b SP22-P3CCL.n OVLÁDACÍ HLAVICE DVOU A TŘÍPOLOHOVÝCH PŘEPÍNAČŮ S KLÍČEM SP22-S SCHÉMA POZICE VYJMUTÍ KLÍČE HMOTNOST OZNAČENÍ Ovládací hlavice pro dvoupolohový přepínač O - I SP22-SAA O 36,0 g SP22-SAV O SP22-SAC Ovládací hlavice pro třípolohový přepínač O SP22-SVAV I - II SP22-SAVA I 36,0 g SP22-SAVV O SP22-SVAC I - O - II SP22-SAAA O SP22-SCAC OVLÁDACÍ HLAVICE NOUZOVÉHO ZASTAVENÍ SE SAMOČINNOU ARETACÍ SP22-B A S ARETACÍ PO OTOČENÍ SP22-WR Ovládací hlavice hříbkového tvaru se samočinnou aretací (bezpečnostní) po stisknutí (havarijní vypnutí) - odaretování po otočení hlavice směrem vlevo 16,3 g SP22-B Ovládací hlavice vyvýšená s aretací po otočení hlavice směrem vpravo 14,5 g SP22-WR 11

12 SORTIMENT OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 SCHÉMA KONTAKTŮ HMOTNOST OZNAČENÍ KONTAKTY PŘÍSTROJŮ SP22 Spínací kontakt (10) barva zelená SP SP SP ,0 g SP SP Rozpínací kontakt (01) barva červená SP SP SP SP ,8 g SP SP SP KONTAKTY PŘÍSTROJŮ SP22 PRO MONTÁŽ NA DIN LIŠTU A DO KRABIC Spínací kontakt (01) barva zelená SP sz 9,0 g SP sz SP sz Rozpínací kontakt (01) barva červená SP sz 8,8 g SP sz SP sz SPOJOVACÍ KORPUS 4,6 g SP PATICE ZDROJŮ SVĚTLA PRO SP22-L, KL, WL, PL montáž na pult pro žárovku 24V pro žárovku 230V SP R03 SP R01 montáž na DIN lištu pro LED 24V AC/DC pro LED 230V AC pro LED 220V DC pro žárovku 24V pro žárovku 230V SP R09 SP R05 SP R07 SP R04 SP R02 pro LED 24V AC/DC pro LED 230V AC pro LED 220V DC SP R10 SP R06 SP R08 12

13 PŘÍSLUŠENSTVÍ OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 TYP BARVA PŘÍKON OZNAČENÍ ZDROJE SVĚTLA ZVUKOVÁ HLAVICE INFORMAČNÍ ŠTÍTKY SP P03 Žárovka 2 W BA9S-24V 2 W BA9S-230V LED BA9S 24V AC/DC c LED BA9S 24V AC/DC z LED BA9S žlutá (g) 0,8 W LED BA9S 24V AC/DC g LED BA9S 24V AC/DC b LED BA9S 24V AC/DC n LED BA9S 230V AC c LED BA9S 230V AC z LED BA9S žlutá (g) 1,0 W LED BA9S 230V AC g LED BA9S 230V AC b LED BA9S 230V AC n LED BA9S 220V DC c LED BA9S 220V DC z LED BA9S žlutá (g) 1,0 W LED BA9S 220V DC g LED BA9S 220V DC b LED BA9S 220V DC n LED LED UNI c V AC max 1,6 W LED UNI z V DC LED UNI b (univerzální LED diody splňují požadavky norem IEC , IEC ) Parametry: napájení DC 9-12 nebo 24 V, napájení AC 24 nebo 230 V, zvukový efekt 80 db, nosná frekvence 4-5 khz 12V DC odběr 3 ma SP22-SD-12DC 24V DC odběr 6 ma SP22-SD-24DC 24V AC odběr 7,5 ma SP22-SD-24AC 230V AC odběr 11,5 ma SP22-SD-230AC SP pro přístroje se samočinným návratem SP (příklad objednání štítku START: SP P04) pro přepínače nebo ovládací hlavice s klíčem SP (příklad objednání štítku OFF-ON: SP P19) pro zapuštěné a podsvětlené ovládací hlavice SP (příklad objednání štítku AUTO: SP ) 13

14 PŘÍSLUŠENSTVÍ OVLÁDACÍCH A SIGNALIZAČNÍCH PŘÍSTROJŮ SP22 HERMETICKÁ KRYTKA IP67 POPIS SP22-H-7608 SP Hermetickou krytku lze použít pro celou řadu ovládacích a signalizačních přístrojů SP22 s ovládači typu K, KL, 2KL, W, WL. Krytka je vyrobena ze silikonu. Lze ji použít hlavně v prašných provozech (mlýny, cukrovary, pekárny, mlékárny, těžký průmysl, atd.) nebo v provozech, kde hrozí kontakt s vodou. Pracovní teplota: -25 až +70 C, barva transparentní (čirá). ROZMĚRY 14

15 ROZMĚRY NADPULTOVÝCH ČÁSTÍ TLAČÍTEK Zapuštěné SP22-K, SP22-KL Vyvýšené SP22-W, SP22-WL, SP22-LP Hříbek SP22-D Aretované SP22-WR Hlavice signálky SP22-L Bezpečnostní SP22-B Přepínač SP22-P... Dvojité tlačítko SP22-2KL Hlavice s klíčem SP22-S... Pozor: Písmeno A v označení znamená pozici vyjmutí klíče. Písmeno V v označení znamená pozici, ve které nelze klíč vyjmout. Písmeno C v označení znamená pozici, ze které se klíček nebo ovládač vrací samočinně. 15

16 Ampere-Electric s.r.o. Na Spojce 6, Ostrava tel.: , fax:
