JUMO mtron T Měřicí, regulační a automatizační systém

Transkript

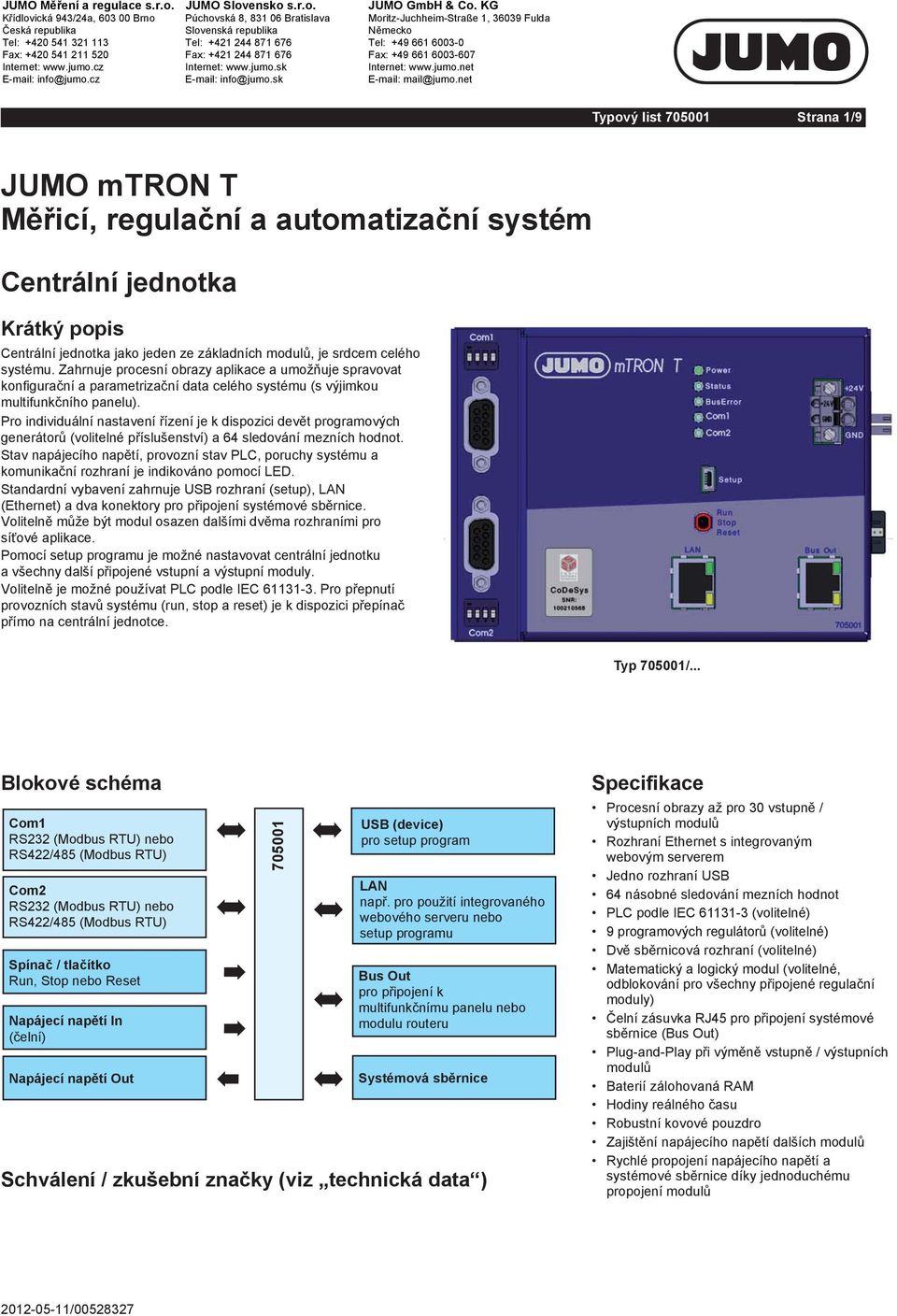

1 Typový list Strana 1/9 JUMO mtron T Měřicí, regulační a automatizační systém Centrální jednotka Krátký popis Centrální jednotka jako jeden ze základních modulů, je srdcem celého systému. Zahrnuje procesní obrazy aplikace a umožňuje spravovat konfigurační a parametrizační data celého systému (s výjimkou multifunkčního panelu). Pro individuální nastavení řízení je k dispozici devět programových generátorů (volitelné příslušenství) a 64 sledování mezních hodnot. Stav napájecího napětí, provozní stav PLC, poruchy systému a komunikační rozhraní je indikováno pomocí LED. Standardní vybavení zahrnuje USB rozhraní (setup), (Ethernet) a dva konektory pro připojení systémové sběrnice. Volitelně může být modul osazen dalšími dvěma rozhraními pro síťové aplikace. Pomocí setup programu je možné nastavovat centrální jednotku a všechny další připojené vstupní a výstupní moduly. Volitelně je možné používat PLC podle IEC Pro přepnutí provozních stavů systému (run, stop a reset) je k dispozici přepínač přímo na centrální jednotce. Typ /... Blokové schéma RS232 (Modbus RTU) nebo RS422/485 (Modbus RTU) RS232 (Modbus RTU) nebo RS422/485 (Modbus RTU) Spínač / tlačítko Run, Stop nebo Reset Napájecí napětí In (čelní) Napájecí napětí Out USB (device) pro setup program např. pro použití integrovaného webového serveru nebo setup programu Bus Out pro připojení k multifunkčnímu panelu nebo modulu routeru Systémová sběrnice Schválení / zkušební značky (viz technická data ) Specifikace Procesní obrazy až pro 30 vstupně / výstupních modulů Rozhraní Ethernet s integrovaným webovým serverem Jedno rozhraní USB 64 násobné sledování mezních hodnot PLC podle IEC (volitelné) 9 programových regulátorů (volitelné) Dvě sběrnicová rozhraní (volitelné) Matematický a logický modul (volitelné, odblokování pro všechny připojené regulační moduly) Čelní zásuvka RJ45 pro připojení systémové sběrnice (Bus Out) Plug-and-Play při výměně vstupně / výstupních modulů Baterií zálohovaná RAM Hodiny reálného času Robustní kovové pouzdro Zajištění napájecího napětí dalších modulů Rychlé propojení napájecího napětí a systémové sběrnice díky jednoduchému propojení modulů

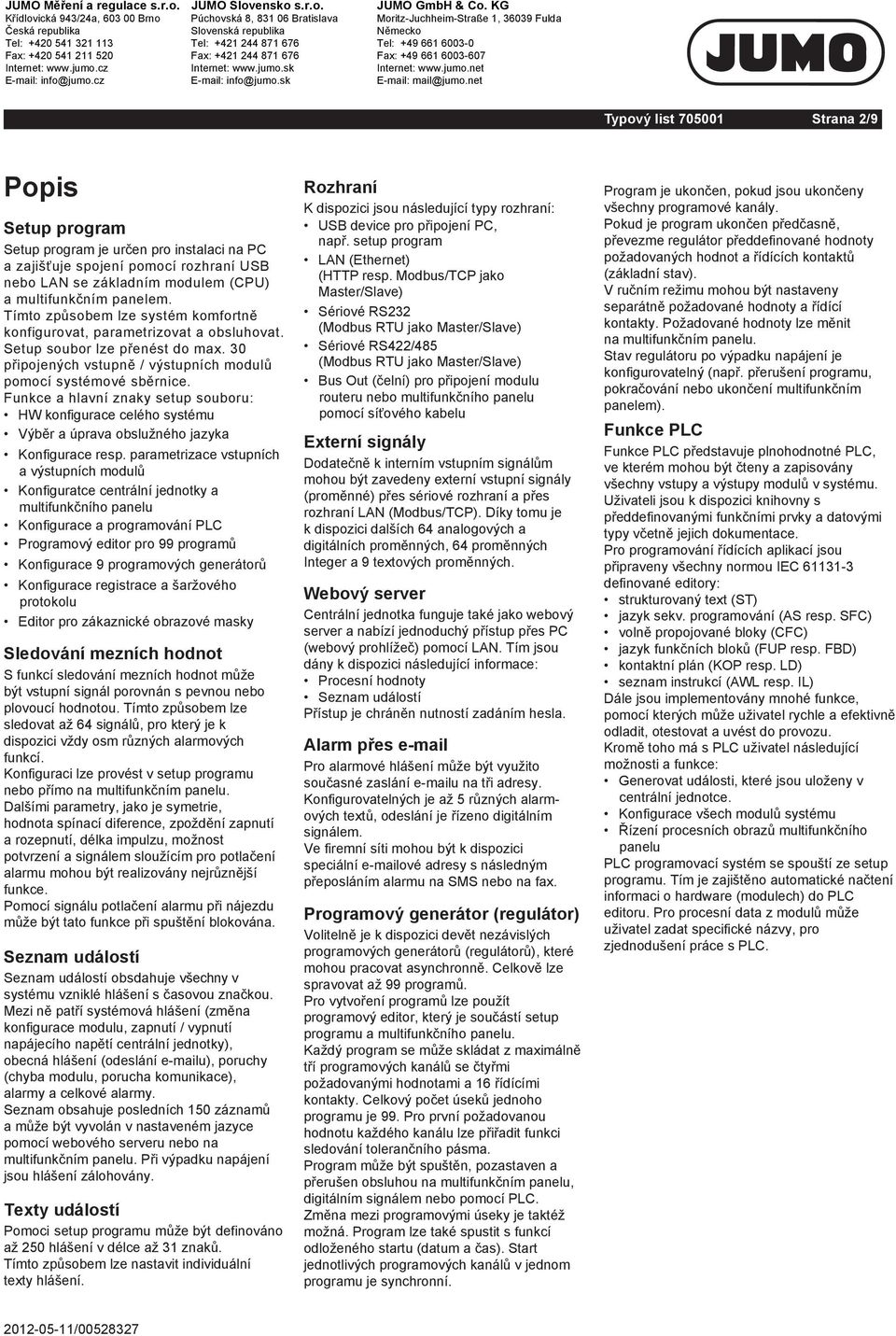

2 Typový list Strana 2/9 Popis Setup program Setup program je určen pro instalaci na PC a zajišťuje spojení pomocí rozhraní USB nebo se základním modulem (CPU) a multifunkčním panelem. Tímto způsobem lze systém komfortně konfigurovat, parametrizovat a obsluhovat. Setup soubor lze přenést do max. 30 připojených vstupně / výstupních modulů pomocí systémové sběrnice. Funkce a hlavní znaky setup souboru: HW konfigurace celého systému Výběr a úprava obslužného jazyka Konfigurace resp. parametrizace vstupních a výstupních modulů Konfiguratce centrální jednotky a multifunkčního panelu Konfigurace a programování PLC Programový editor pro 99 programů Konfigurace 9 programových generátorů Konfigurace registrace a šaržového protokolu Editor pro zákaznické obrazové masky Sledování mezních hodnot S funkcí sledování mezních hodnot může být vstupní signál porovnán s pevnou nebo plovoucí hodnotou. Tímto způsobem lze sledovat až 64 signálů, pro který je k dispozici vždy osm různých alarmových funkcí. Konfiguraci lze provést v setup programu nebo přímo na multifunkčním panelu. Dalšími parametry, jako je symetrie, hodnota spínací diference, zpoždění zapnutí a rozepnutí, délka impulzu, možnost potvrzení a signálem sloužícím pro potlačení alarmu mohou být realizovány nejrůznější funkce. Pomocí signálu potlačení alarmu při nájezdu může být tato funkce při spuštění blokována. Seznam událostí Seznam událostí obsdahuje všechny v systému vzniklé hlášení s časovou značkou. Mezi ně patří systémová hlášení (změna konfigurace modulu, zapnutí / vypnutí napájecího napětí centrální jednotky), obecná hlášení (odeslání u), poruchy (chyba modulu, porucha komunikace), alarmy a celkové alarmy. Seznam obsahuje posledních 150 záznamů a může být vyvolán v nastaveném jazyce pomocí webového serveru nebo na multifunkčním panelu. Při výpadku napájení jsou hlášení zálohovány. Texty událostí Pomoci setup programu může být definováno až 250 hlášení v délce až 31 znaků. Tímto způsobem lze nastavit individuální texty hlášení. Rozhraní K dispozici jsou následující typy rozhraní: USB device pro připojení PC, např. setup program (Ethernet) (HTTP resp. Modbus/TCP jako Master/Slave) Sériové RS232 (Modbus RTU jako Master/Slave) Sériové RS422/485 (Modbus RTU jako Master/Slave) Bus Out (čelní) pro připojení modulu routeru nebo multifunkčního panelu pomocí síťového kabelu Externí signály Dodatečně k interním vstupním signálům mohou být zavedeny externí vstupní signály (proměnné) přes sériové rozhraní a přes rozhraní (Modbus/TCP). Díky tomu je k dispozici dalších 64 analogových a digitálních proměnných, 64 proměnných Integer a 9 textových proměnných. Webový server Centrální jednotka funguje také jako webový server a nabízí jednoduchý přístup přes PC (webový prohlížeč) pomocí. Tím jsou dány k dispozici následující informace: Procesní hodnoty Seznam událostí Přístup je chráněn nutností zadáním hesla. Alarm přes Pro alarmové hlášení může být využito současné zaslání u na tři adresy. Konfigurovatelných je až 5 různých alarmových textů, odeslání je řízeno digitálním signálem. Ve firemní síti mohou být k dispozici speciální ové adresy s následným přeposláním alarmu na SMS nebo na fax. Programový generátor (regulátor) Volitelně je k dispozici devět nezávislých programových generátorů (regulátorů), které mohou pracovat asynchronně. Celkově lze spravovat až 99 programů. Pro vytvoření programů lze použít programový editor, který je součástí setup programu a multifunkčního panelu. Každý program se může skládat z maximálně tří programových kanálů se čtyřmi požadovanými hodnotami a 16 řídícími kontakty. Celkový počet úseků jednoho programu je 99. Pro první požadovanou hodnotu každého kanálu lze přiřadit funkci sledování tolerančního pásma. Program může být spuštěn, pozastaven a přerušen obsluhou na multifunkčním panelu, digitálním signálem nebo pomocí PLC. Změna mezi programovými úseky je taktéž možná. Program lze také spustit s funkcí odloženého startu (datum a čas). Start jednotlivých programových kanálů v jednom programu je synchronní. Program je ukončen, pokud jsou ukončeny všechny programové kanály. Pokud je program ukončen předčasně, převezme regulátor předdefinované hodnoty požadovaných hodnot a řídících kontaktů (základní stav). V ručním režimu mohou být nastaveny separátně požadované hodnoty a řídící kontakty. Požadované hodnoty lze měnit na multifunkčním panelu. Stav regulátoru po výpadku napájení je konfigurovatelný (např. přerušení programu, pokračování nebo ukončení multifunkčním panelem). Funkce PLC Funkce PLC představuje plnohodnotné PLC, ve kterém mohou být čteny a zapisovány všechny vstupy a výstupy modulů v systému. Uživateli jsou k dispozici knihovny s předdefinovanými funkčními prvky a datovými typy včetně jejich dokumentace. Pro programování řídících aplikací jsou připraveny všechny normou IEC definované editory: strukturovaný text (ST) jazyk sekv. programování (AS resp. SFC) volně propojované bloky (CFC) jazyk funkčních bloků (FUP resp. FBD) kontaktní plán (KOP resp. LD) seznam instrukcí (AWL resp. IL) Dále jsou implementovány mnohé funkce, pomocí kterých může uživatel rychle a efektivně odladit, otestovat a uvést do provozu. Kromě toho má s PLC uživatel následující možnosti a funkce: Generovat události, které jsou uloženy v centrální jednotce. Konfigurace všech modulů systému Řízení procesních obrazů multifunkčního panelu PLC programovací systém se spouští ze setup programu. Tím je zajištěno automatické načtení informaci o hardware (modulech) do PLC editoru. Pro procesní data z modulů může uživatel zadat specifické názvy, pro zjednodušení práce s PLC.

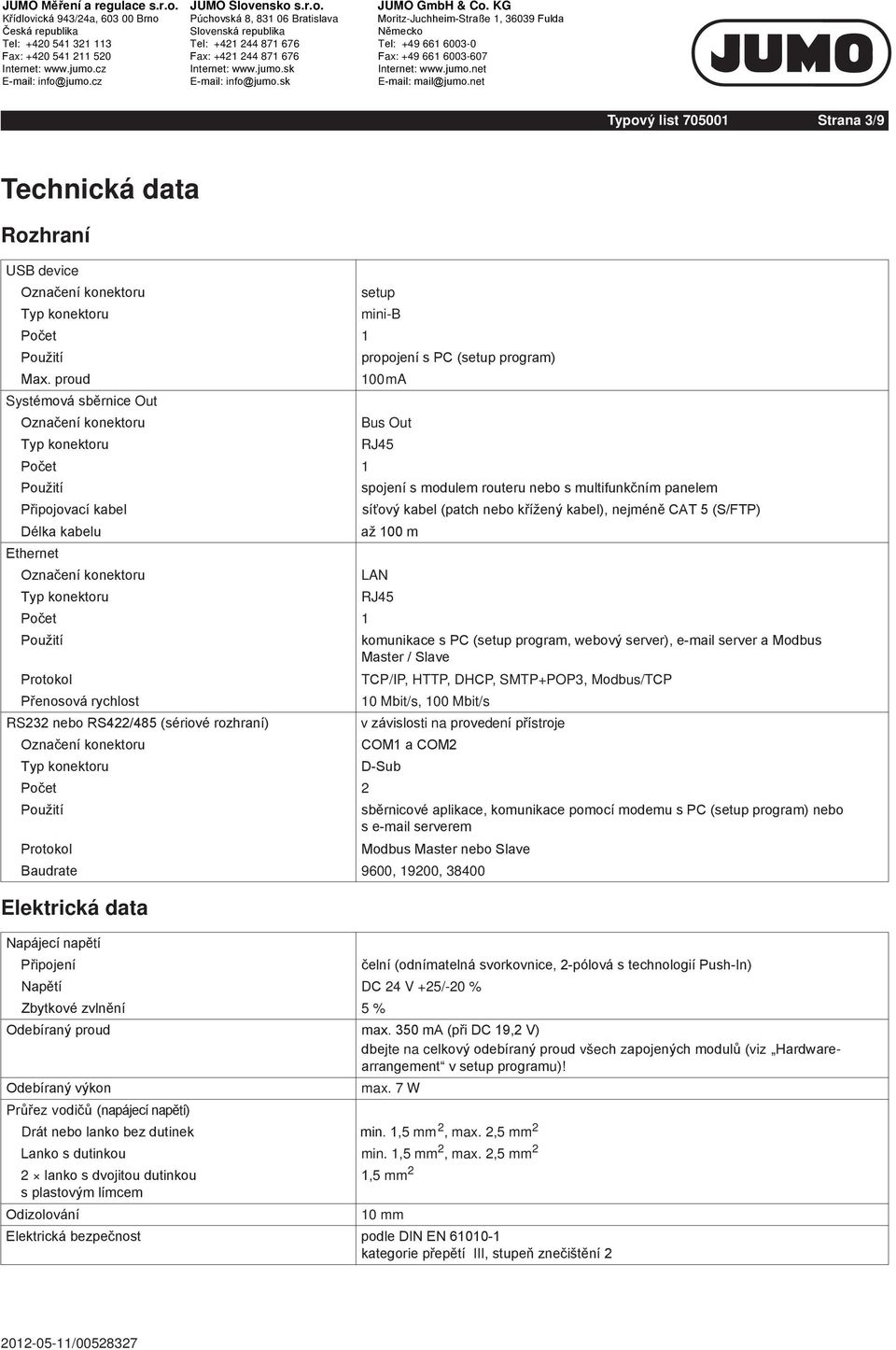

3 Typový list Strana 3/9 Technická data Rozhraní USB device Označení konektoru Typ konektoru Počet Použití Max. proud Systémová sběrnice Out Označení konektoru Typ konektoru Počet Použití Připojovací kabel Délka kabelu Ethernet Označení konektoru Typ konektoru Počet Použití Protokol Přenosová rychlost RS232 nebo RS422/485 (sériové rozhraní) Označení konektoru Typ konektoru Počet Použití Protokol Baudrate setup mini-b 1 propojení s PC (setup program) 100mA Bus Out RJ45 1 spojení s modulem routeru nebo s multifunkčním panelem síťový kabel (patch nebo křížený kabel), nejméně CAT 5 (S/FTP) až 100 m RJ45 1 komunikace s PC (setup program, webový server), server a Modbus Master / Slave TCP/IP, HTTP, DHCP, SMTP+POP3, Modbus/TCP 10 Mbit/s, 100 Mbit/s v závislosti na provedení přístroje COM1 a COM2 D-Sub 2 sběrnicové aplikace, komunikace pomocí modemu s PC (setup program) nebo s serverem Modbus Master nebo Slave 9600, 19200, Elektrická data Napájecí napětí Připojení Napětí Zbytkové zvlnění Odebíraný proud Odebíraný výkon max. 7 W Průřez vodičů (napájecí napětí) Drát nebo lanko bez dutinek min. 1,5 mm 2, max. 2,5 mm 2 Lanko s dutinkou min. 1,5 mm 2, max. 2,5 mm 2 2 lanko s dvojitou dutinkou s plastovým límcem Odizolování Elektrická bezpečnost čelní (odnímatelná svorkovnice, 2-pólová s technologií Push-In) DC 24 V +25/-20 % 5 % max. 350 ma (při DC 19,2 V) dbejte na celkový odebíraný proud všech zapojených modulů (viz Hardwarearrangement v setup programu)! 1,5 mm 2 10 mm podle DIN EN kategorie přepětí III, stupeň znečištění 2

4 Typový list Strana 4/9 Elektromagnetická kompatibilita podle DIN EN Rušivé vyzařování třída A - pouze pro průmyslové nasazení Odolnost proti rušení průmyslové požadavky Záloha dat zálohovaná RAM Životnost zálohovací baterie cca 10 let (lithiová baterie) Pouzdro Typ pouzdra Rozměry (Š x V x H) Rozsah teploty okolí Rozsah teploty skladování Klimatická odolnost Stupeň krytí Hmotnost (plně obsazený modul) kovové pouzdro pro montáž na nosnou lištu do rozvaděče (nosná lišta podle DIN EN 60715, 35 mm x 7,5 mm x 1 mm) 135 mm 101 mm 67,1 mm (bez připojovacích prvků) C C relativní vlhkost 90% v ročním průměru bez orosení (klimatická třída 3K3 podle DIN EN s rozšířeným teplotním a vlhkostním rozsahem) IP 20, podle DIN EN cca 670 g Schválení / zkušební značky Zkušební značky Zkušební místo Certifikát / číslo zkoušky c UL us Underwriters Laboratories požádáno o schválení Zkušební podklady Platné pro

5 Typový list Strana 5/9 Zobrazovací, obslužné a připojovací prvky (12) (11) ON ON Power Status Bus Error Setup Run Stop Reset (10) (6) (9) Bus Out (1) (2) (3) (4) (5) (7) (8) (1) Zobrazení stavu (LED) (2) Napájecí napětí In, DC 24 V (3) Napájecí napětí Out, DC 24 V (4) Rozhraní USB device (setup) (5) Spínač/tlačítko pro Run, Stop nebo Reset (6) Boční systémová sběrnice Out (7) Systémová sběrnice Out (8) Rozhraní (Ethernet) (9) Zakončovací odpory (10) Rozhraní (11) Rozhraní (12) Zakončovací odpory Galvanické oddělení AC 30 V DC 50 V DC 1500 V Rozhraní Rozhraní AC 30 V DC 50 V Rozhraní USB device (setup) Systémová sběrnice Out Napájecí napětí In DC 1500 V Boční systémová sběrnice Out Napájecí napětí Out

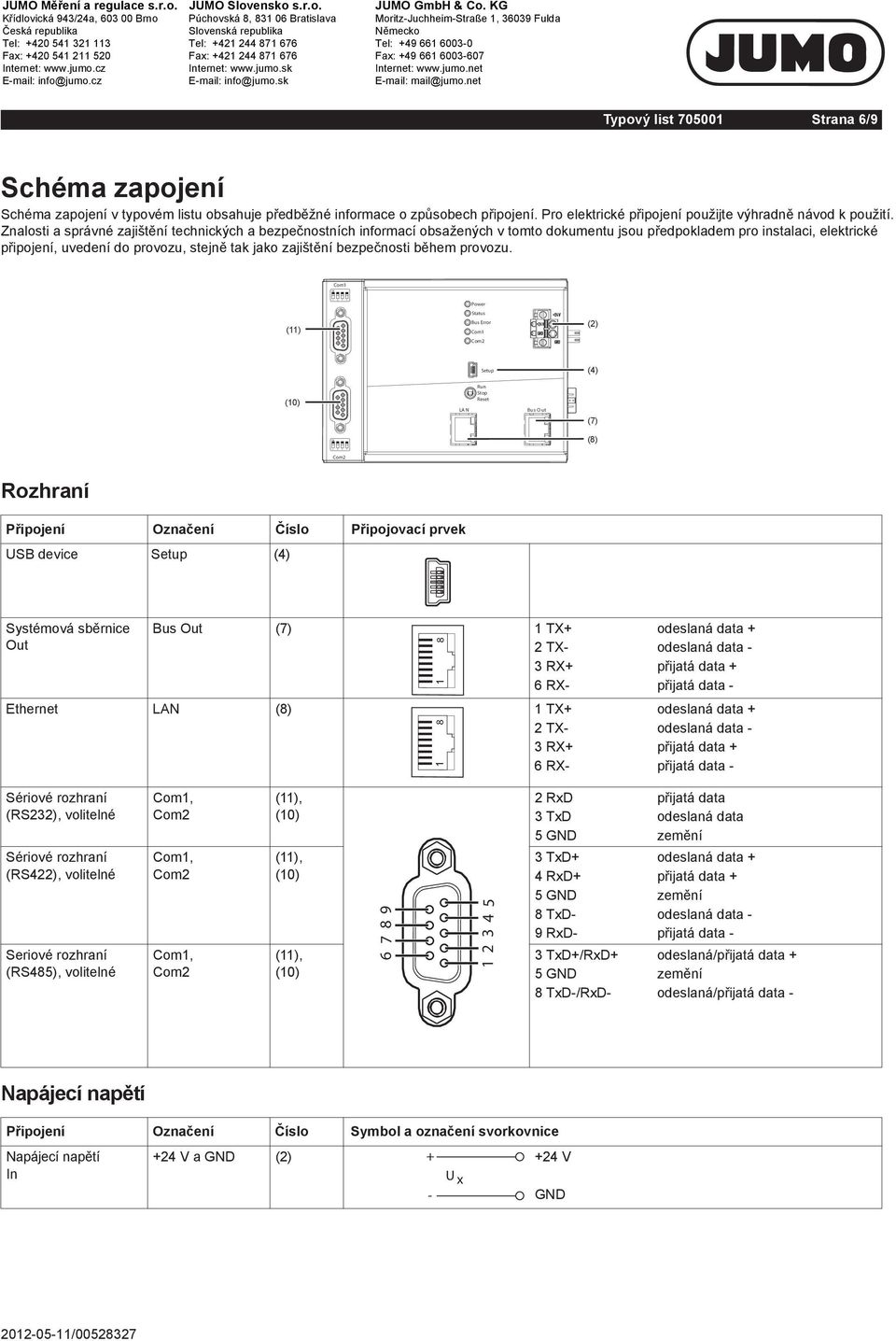

6 ON ON JUMO Měření a regulace s.r.o. JUMO Slovensko s.r.o. JUMO GmbH & Co. KG Typový list Strana 6/9 Schéma zapojení Schéma zapojení v typovém listu obsahuje předběžné informace o způsobech připojení. Pro elektrické připojení použijte výhradně návod k použití. Znalosti a správné zajištění technických a bezpečnostních informací obsažených v tomto dokumentu jsou předpokladem pro instalaci, elektrické připojení, uvedení do provozu, stejně tak jako zajištění bezpečnosti během provozu. Power (11) Status Bus Error (2) Setup (4) (10) LA N Run Stop Reset Bus O ut (7) (8) Rozhraní Připojení Označení Číslo Připojovací prvek USB device Setup (4) Systémová sběrnice Out Bus Out (7) TX+ 2 TX- 3 RX+ 6 RXodeslaná data + odeslaná data - přijatá data + přijatá data - Ethernet (8) TX+ 2 TX- 3 RX+ 6 RXodeslaná data + odeslaná data - přijatá data + přijatá data - Sériové rozhraní (RS232), volitelné Sériové rozhraní (RS422), volitelné Seriové rozhraní (RS485), volitelné,,, (11), (10) (11), (10) (11), (10) RxD 3 TxD 5 GND přijatá data odeslaná data zemění 3 TxD+ 4 RxD+ 5 GND 8 TxD- 9 RxDodeslaná data + přijatá data + zemění odeslaná data - přijatá data - 3 TxD+/RxD+ 5 GND 8 TxD-/RxDodeslaná/přijatá data + zemění odeslaná/přijatá data - Napájecí napětí Připojení Označení Číslo Symbol a označení svorkovnice Napájecí napětí +24 V a GND (2) V In U x - GND

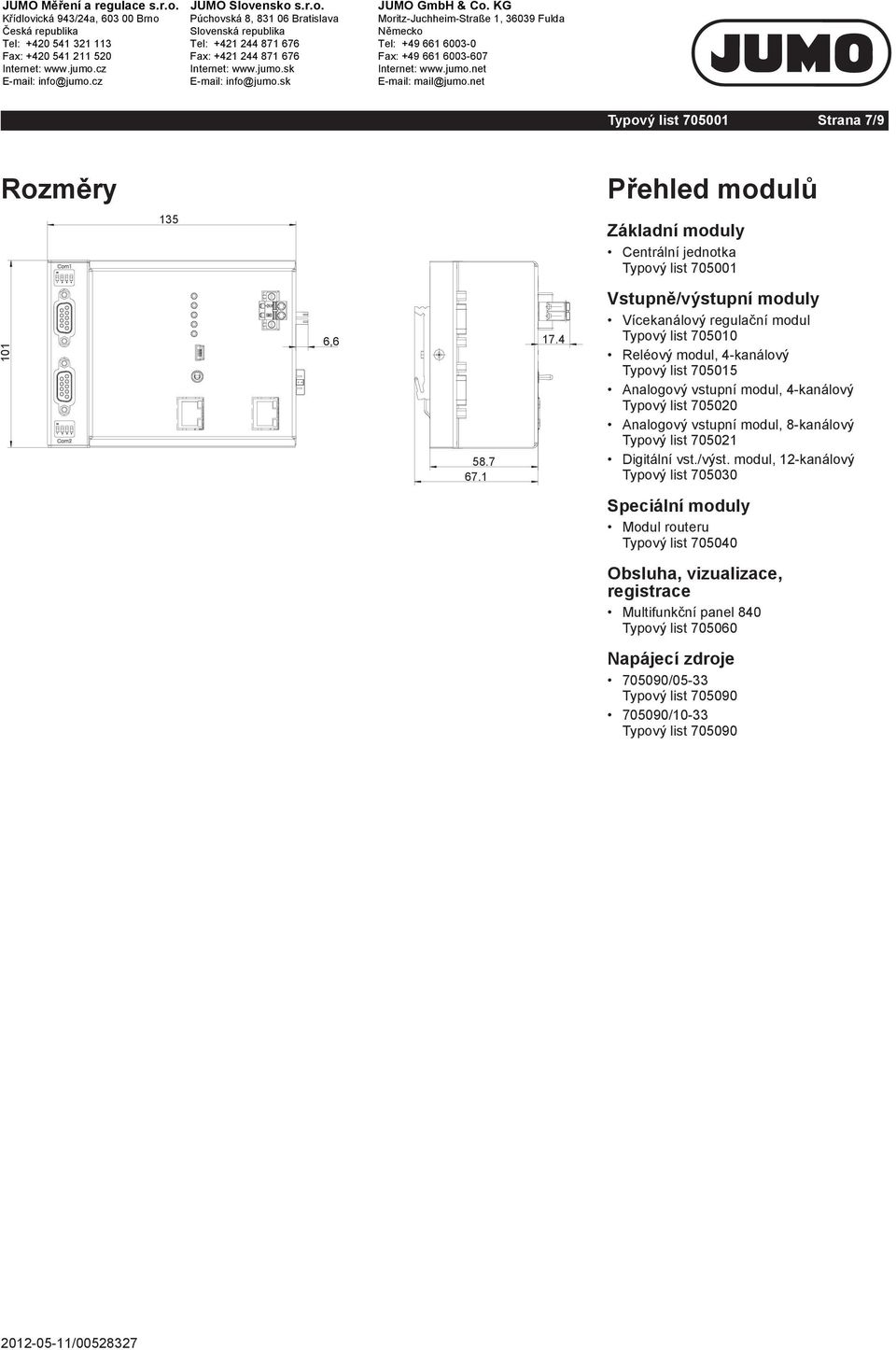

7 Typový list Strana 7/9 Rozměry Přehled modulů 135 Základní moduly Centrální jednotka Typový list , Vstupně/výstupní moduly Vícekanálový regulační modul Typový list Reléový modul, 4-kanálový Typový list Analogový vstupní modul, 4-kanálový Typový list Analogový vstupní modul, 8-kanálový Typový list Digitální vst./výst. modul, 12-kanálový Typový list Speciální moduly Modul routeru Typový list Obsluha, vizualizace, registrace Multifunkční panel 840 Typový list Napájecí zdroje /05-33 Typový list /10-33 Typový list

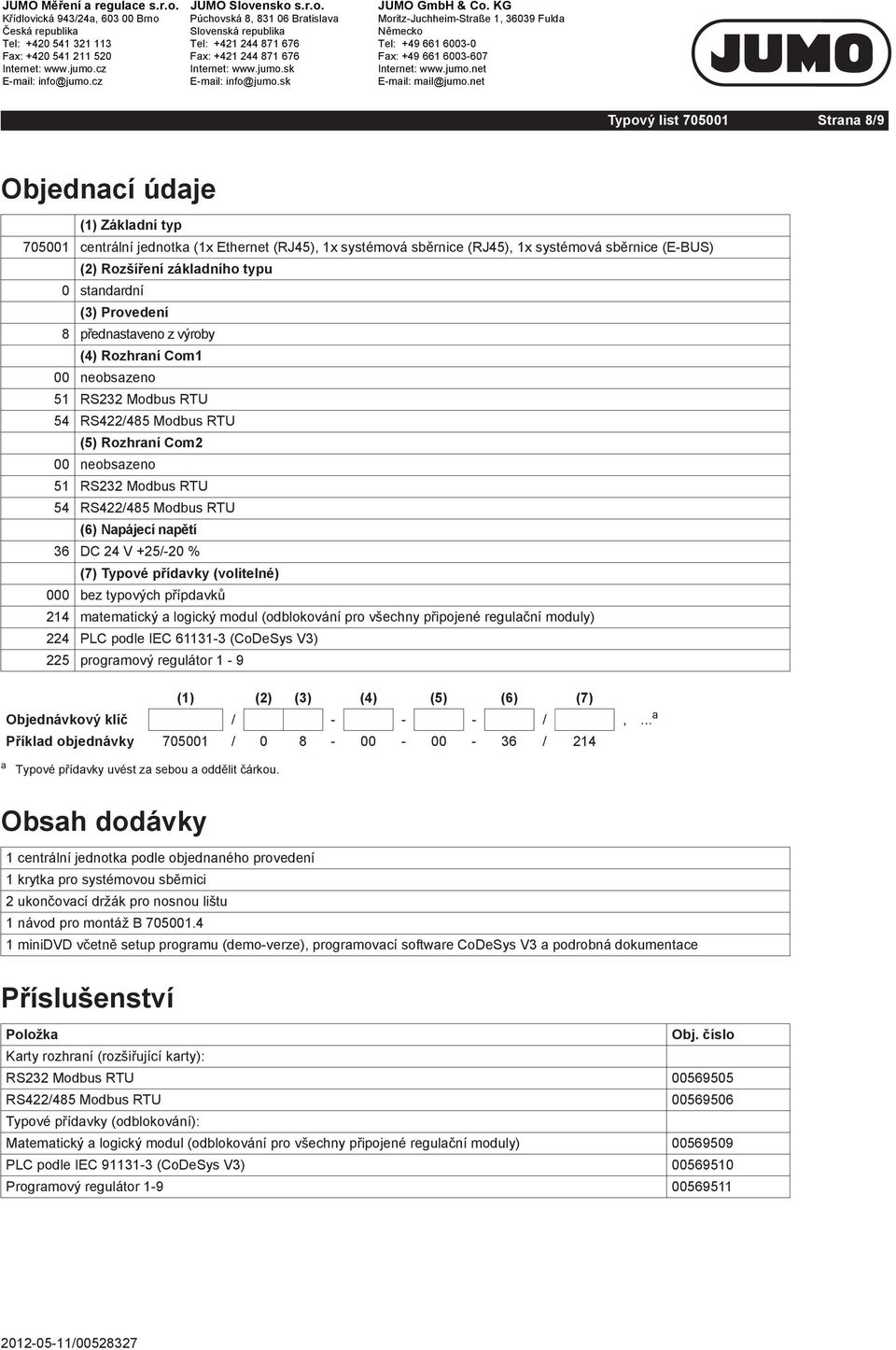

8 Typový list Strana 8/9 Objednací údaje (1) Základní typ centrální jednotka (1x Ethernet (RJ45), 1x systémová sběrnice (RJ45), 1x systémová sběrnice (E-BUS) (2) Rozšíření základního typu 0 standardní (3) Provedení 8 přednastaveno z výroby (4) Rozhraní 00 neobsazeno 51 RS232 Modbus RTU 54 RS422/485 Modbus RTU (5) Rozhraní 00 neobsazeno 51 RS232 Modbus RTU 54 RS422/485 Modbus RTU (6) Napájecí napětí 36 DC 24 V +25/-20 % (7) Typové přídavky (volitelné) 000 bez typových přípdavků 214 matematický a logický modul (odblokování pro všechny připojené regulační moduly) 224 PLC podle IEC (CoDeSys V3) 225 programový regulátor 1-9 (1) (2) (3) (4) (5) (6) (7) Objednávkový klíč / /,... a Příklad objednávky / / 214 a Typové přídavky uvést za sebou a oddělit čárkou. Obsah dodávky 1 centrální jednotka podle objednaného provedení 1 krytka pro systémovou sběrnici 2 ukončovací držák pro nosnou lištu 1 návod pro montáž B minidvd včetně setup programu (demo-verze), programovací software CoDeSys V3 a podrobná dokumentace Příslušenství Položka Obj. číslo Karty rozhraní (rozšiřující karty): RS232 Modbus RTU RS422/485 Modbus RTU Typové přídavky (odblokování): Matematický a logický modul (odblokování pro všechny připojené regulační moduly) PLC podle IEC (CoDeSys V3) Programový regulátor

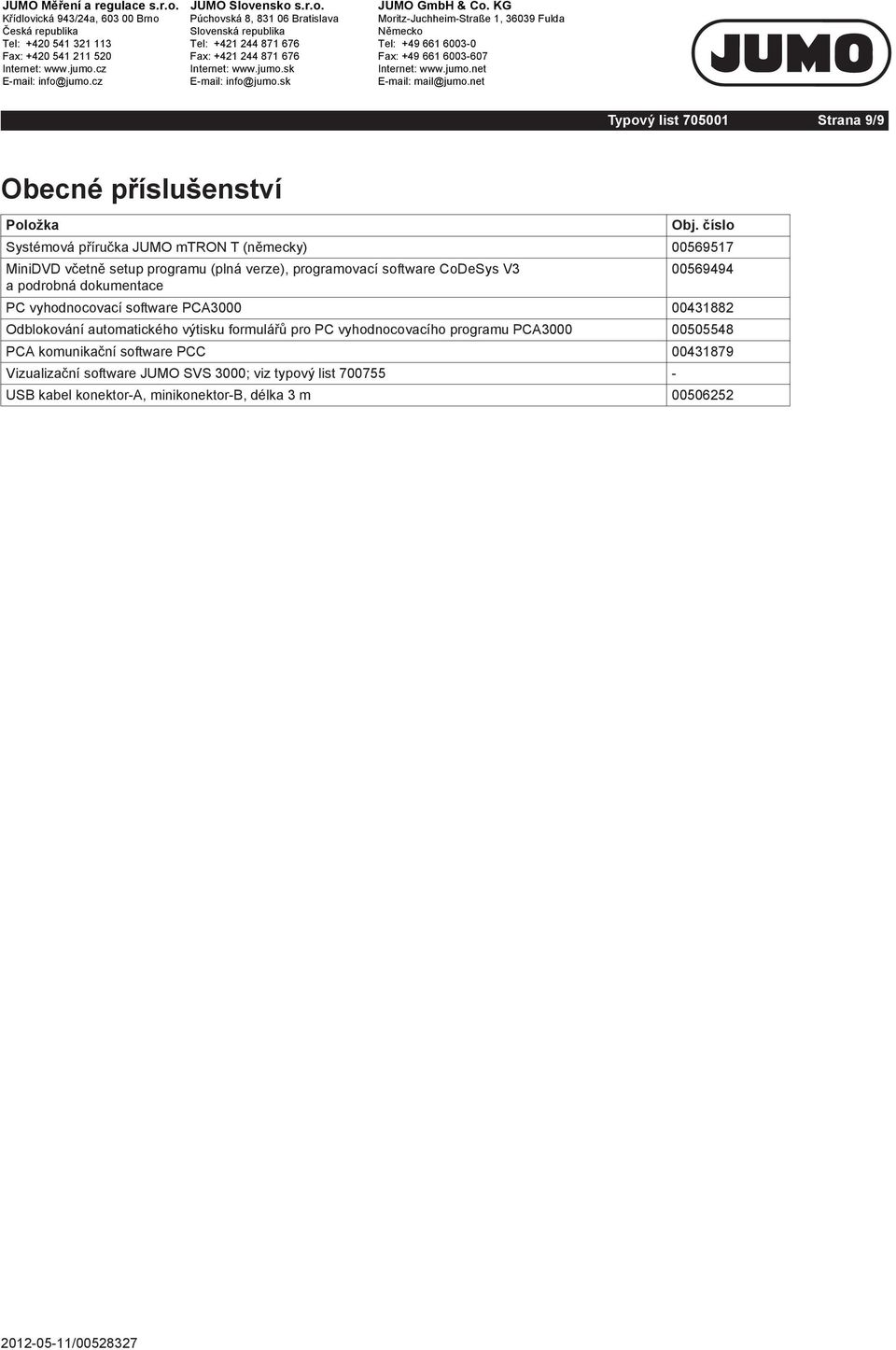

9 Typový list Strana 9/9 Obecné příslušenství Položka Obj. číslo Systémová příručka JUMO mtron T (německy) MiniDVD včetně setup programu (plná verze), programovací software CoDeSys V a podrobná dokumentace PC vyhodnocovací software PCA Odblokování automatického výtisku formulářů pro PC vyhodnocovacího programu PCA PCA komunikační software PCC Vizualizační software JUMO SVS 3000; viz typový list USB kabel konektor-a, minikonektor-b, délka 3 m
