1 Standard DVB-H Standard DVB-H byl vytvořen pro mobilní příjem televizního signálu. Pro tento příjem musíme mít jiné specifikace než pro terestriální (pozemní) příjem. Většina přijímačů bude mobilních, proto jejich display budou menší a pozorovací vzdálenost bude také menší než klasických televizních přijímačů. Takže můžeme se spokojit s menší velikostí (formátem) přenášeného obrazu. Pro přenos může být zvolen menší obrazový formát například: 360x288 obrazových bodů. Zatímco DVB-T přenáší obraz ve formátu MPEG-2 s velikostí 720x576 obrazových bodů. K další redukci bitového toku dochází použitím jiného kompresního obrazového a zvukového kodeku. Pro DVB-H je použit kompresní algoritmus typu H.264/AVC a VC-9 v oblasti videa a HE AAC v oblasti audia. Z toho vyplívá, že pro přenos jednoho televizního kanálu budeme potřebovat cca. 0,2-0,5 Mbit/s. Modulace byla zvolená stejná jako u DVB-T (OFDM) s rozdílem, že se používá mód 4k, který je určitým kompromisem mezi módem 2k a 8k. Tyto jednotlivé nosné jsou modulovány s modulací QPSK nebo 16QAM. Kde je rychlost přijímače, f rf je nosný kmitočet přenášeného signálu a C je rychlost světla (3x10 8 m/s). φ je úhel mezi přicházejícím signálem a směrem pohybu přijímače. 1

Takže můžeme se spokojit s menší velikostí (formátem) přenášeného obrazu. Pro přenos může být zvolen menší obrazový formát například: 360x288 obrazových bodů.

2 Obrázek 1 Ukázka závislosti Dopplerovy frekvence na C/N Mód 8k má nevýhodu, že maximální rychlost přijímací stanice je omezen na cca. 150km/m (pro 21. Televizní kanál) a mód 2k má větší chybovost (viz. Následující graf). Tato modulace má východu, že dokáže do jisté míry vícecestné šíření a můžeme na jednom kmitočtu provozovat více vysílačů, aniž by se vzájemně ovlivňovaly. 2

Televizní kanál) a mód 2k má větší chybovost (viz. Následující graf).

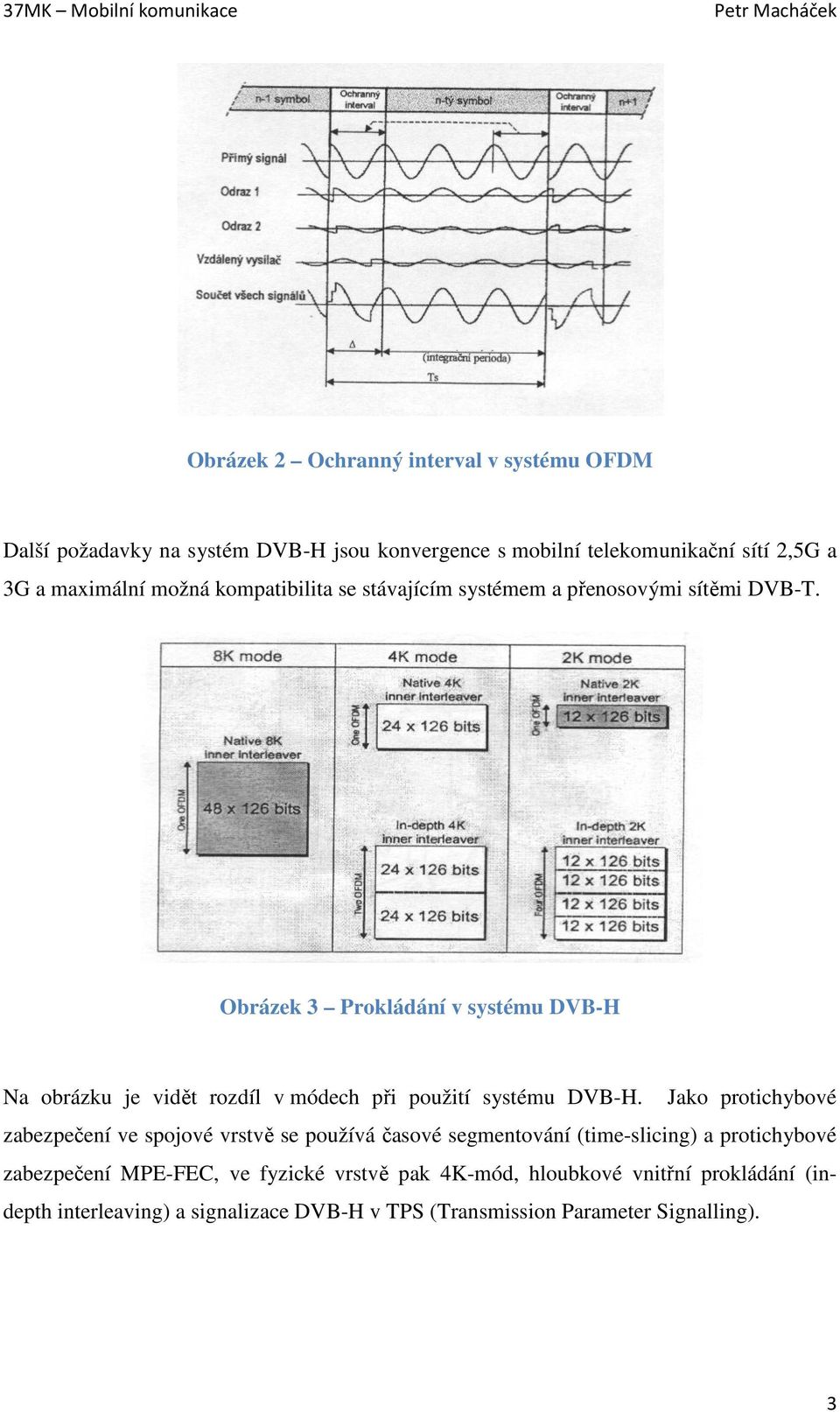

3 Obrázek 2 Ochranný interval v systému OFDM Další požadavky na systém DVB-H jsou konvergence s mobilní telekomunikační sítí 2,5G a 3G a maximální možná kompatibilita se stávajícím systémem a přenosovými sítěmi DVB-T. Obrázek 3 Prokládání v systému DVB-H Na obrázku je vidět rozdíl v módech při použití systému DVB-H. Jako protichybové zabezpečení ve spojové vrstvě se používá časové segmentování (time-slicing) a protichybové zabezpečení MPE-FEC, ve fyzické vrstvě pak 4K-mód, hloubkové vnitřní prokládání (indepth interleaving) a signalizace DVB-H v TPS (Transmission Parameter Signalling). 3

Obrázek 3 Prokládání v systému DVB-H Na obrázku je vidět rozdíl v módech při použití systému DVB-H.

4 Obrázek 4 Protichybové zabezpečení Obrázek 5 Blokové schéma DVB-H Na obrázku je znázorněná úprava z DVB-T na DVB-H. Oranžové bloky jsou přidány do schématu DVB-T. Protichybové zabezpečení umožní stejný příjem signálu jako při použití DVB-T s diverzitním přijímačem. Spotřeba přijímače DVB-H Jeden z největších problémů jakéhokoliv mobilního systému je, že používá různé typy baterií a jejich výdrž je omezená. 4

Protichybové zabezpečení umožní stejný příjem signálu jako při použití DVB-T s diverzitním přijímačem.

5 Obrázek 6 Spotřeba DVB-T a požadovaná spotřeba pro mobilní příjem Při klasickém televizním příjmu by musela být napájena přijímací část, část na zpracování signálu a zobrazovací část. Je jasné, že zobrazovací část musí být napájena neustále, ale ostatní část lze vhodným návrhem nemusí být neustále napájena. Proto systém DVB-T využívá tzv. časové segmentování. Obrázek 7 Princip úspory příkonu Tento princip je založen na tom, že signál jednoho televizního programu je vysílán jen určitý čas, pak není nic vysíláno a za nějakou dobu se vysílá další část televizního programu. V době, kdy není přijímaný žádný signál, tak nejsou napájeny vstupní obvody (zesilovače, zpracování atd.) a obraz je přehráván z paměti přijímače. 5

6 Je patrné, že při tomto přijímání by celé pásmo nebylo plně využité, proto v části, kdy se nevysílá, jsou časově rozděleny další televizní programy. Jedna část jednoho televizního programu se nazývá Burst. Obrázek 8 - Časové segmentování DVB-H Druhou velkou výhodou vysílání časově segmentovaných dat je možnost provádět spojitý handover. V době, kdy nejsou přijímána data vybrané služby, může přijímač vyhledávat vysílače v sousedních buňkách, které nabízejí stejnou službu. Při přemístění přijímače do sousední buňky je přijímač snadno přeladěn a pokračuje v nepřerušeném příjmu vybrané služby beze ztráty dat. Pomocí časového segmentování máme úsporu energie až 90%. Další možnost jak snížit spotřebu spočívá v návrhu a výrobě všech součástek s menší spotřebou součástek a zobrazovacích displejů. 6

V době, kdy nejsou přijímána data vybrané služby, může přijímač vyhledávat vysílače v sousedních buňkách, které nabízejí stejnou službu.

7 Obrázek 9 úspora energie Doba trvání jednoho burstu se pohybuje v rozsahu stovek milisekund, doba mezi bursty téže služby okolo několika sekund. Na poměru obou časových intervalů, tedy i na dobách trvání aktivního a úsporného režimu přijímače, závisí také úspora příkonu. Je velmi těžké získat nějaké změřené grafy nebo reálné informace o úspoře energie systému DVB-H. Proto zde uvádím jenom tyto grafy a obrázky. Bibliografie H.pdf/$file/Teleinformatika2006_DVB-H.pdf, podklady pro přednášku ing. Dušana Lišky z předmětu Mobilní komunikace,

Je velmi těžké získat nějaké změřené grafy nebo reálné informace o úspoře energie systému DVB-H. Proto zde uvádím jenom tyto grafy a obrázky. Bibliografie -http://www.dvb-h.org/pdf/01566629_dvb-h.
