1 Technická informace č Výrobce: ALCAD, TELEVES Typ: kanálový procesor pro DVB-T ref Věc: náhrada kanálového procesoru ALCAD PC-404 Vážení zákazníci, z důvodu ukončení výroby kanálového procesoru ALCAD PC-404 uvádíme na trh nový typ kanálového procesoru od španělské firmy TELEVES s referenčním číslem Tento typ má oproti PC-404 řadu výhod (viz níže) a bude prodáván za podobnou cenu. Příklady zapojení najdete na dalších stranách. Typickou aplikací kanálového procesoru je úprava STA pro příjem DVB-T. Technické benefity kanálového procesoru TELEVES ref. 5179: kmitočtová konverze DVB-T signálu v rámci celého TV pásma (vstup 46 až 62 MHz / výstup 46 až 62 MHz) konverze je prováděna přes mezifrekvenční kmitočet se dvěma SAW filtry (výstupní kmitočtové spektrum neobsahuje žádné vedlejší produkty) funkce AGC s rozsahem 30 db výstupní úroveň 0 dbuv (nastavitelná v rozsahu 65 0 dbuv) minimální degradace kvality signálu jednoduchá montáž na DIN lištu vstupní a výstupní kanál jsou volně programovatelné kanálový procesor dodáváme naprogramovaný dle požadavku zákazníka nebo jej lze programovat uživatelsky pomocí programátoru ref výstupní signál je možné zesílit jak kanálovým tak širokopásmovým zesilovačem napájecí zdroj má kapacitu až pro kanálových procesorů + širokopásmový zesilovač Příklady aplikací: 1. Samostatná instalace kanálových procesorů (nová hlavní stanice) 2. Instalace kanálového procesoru ke stávající hlavní stanici ALCAD s využitím III. TV pásma 3. Instalace kanálového procesoru ke stávající hlavní stanici ALCAD s využitím UHF pásma 4. Kombinace kanálových procesorů a transmodulátorů ALCAD TO Instalace kanálového procesoru TELEVES ke stávající sestavě ALCAD s napájecím zdrojem AS-326 = náhrada PC-404

2 1. Samostatná instalace kanálových procesorů (nová hlavní stanice): Maximální výstupní úroveň zesilovače ref. 5075: Počet DTT kanálů: Max. výstupní úroveň (dbµv): V případě kombinace s transmodulátory ALCAD TO-551 nebo TP-559/569 lze použít zesilovač ALCAD PA-720 i pro zesílení výstupních signálů z kanálových procesorů (není nutné použít zesilovač ref. 5075). Sestavu lze zabudovat do skříní ALCAD CP-226, CP-426 nebo TELEVES ref.5072.

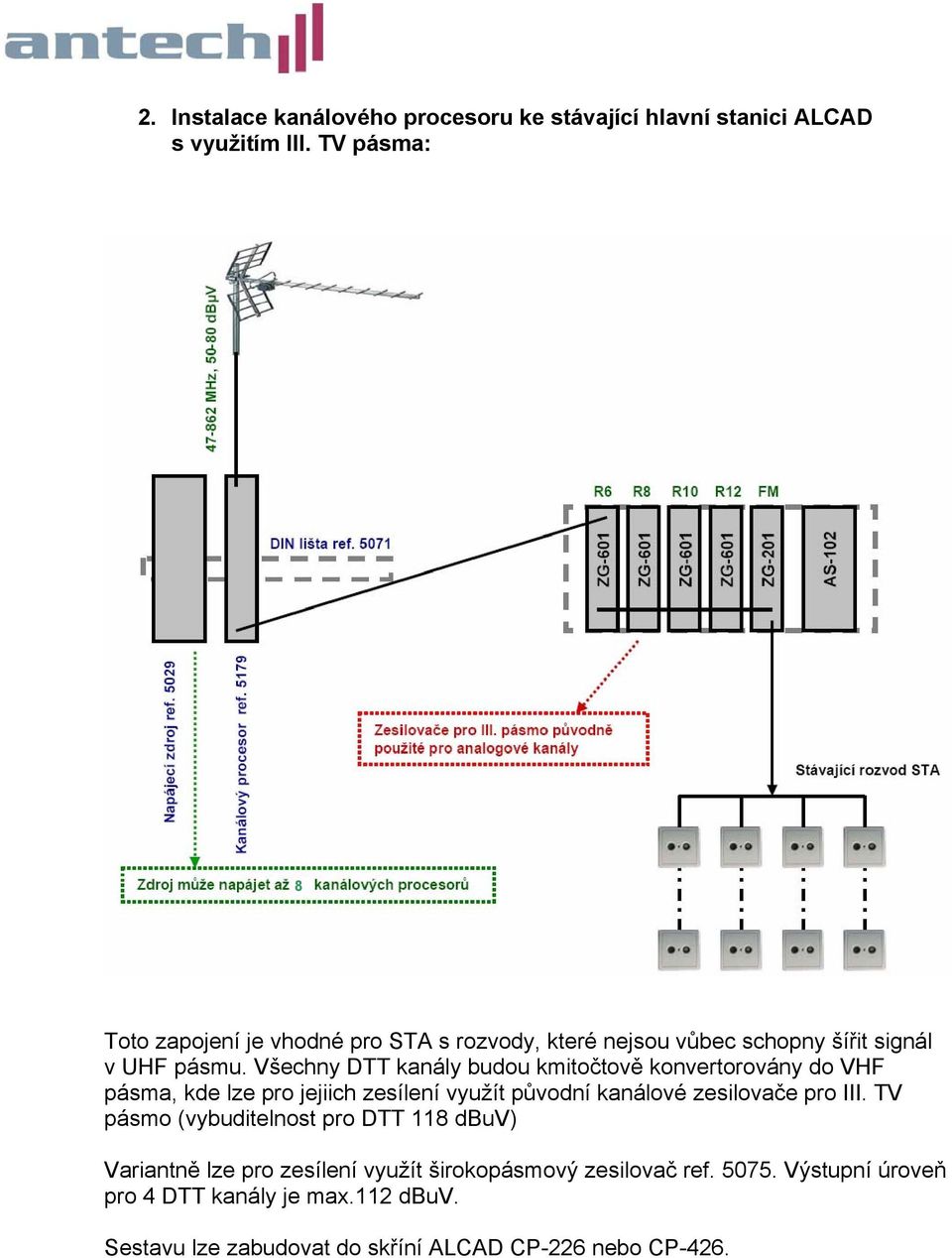

3 2. Instalace kanálového procesoru ke stávající hlavní stanici ALCAD s využitím III. TV pásma: Toto zapojení je vhodné pro STA s rozvody, které nejsou vůbec schopny šířit signál v UHF pásmu. Všechny DTT kanály budou kmitočtově konvertorovány do VHF pásma, kde lze pro jejiich zesílení využít původní kanálové zesilovače pro III. TV pásmo (vybuditelnost pro DTT 11 dbuv) Variantně lze pro zesílení využít širokopásmový zesilovač ref Výstupní úroveň pro 4 DTT kanály je max.112 dbuv. Sestavu lze zabudovat do skříní ALCAD CP-226 nebo CP-426.

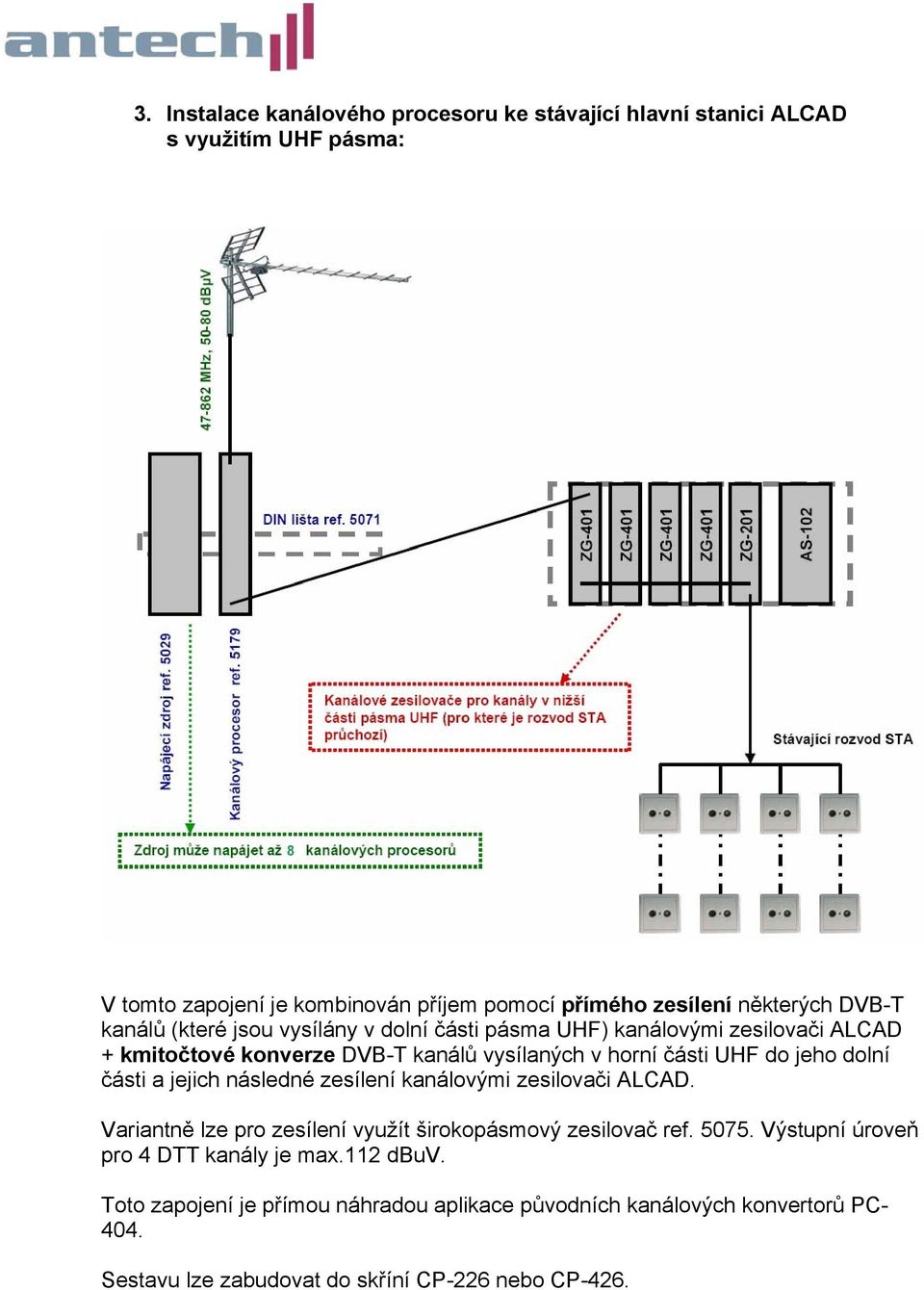

4 3. Instalace kanálového procesoru ke stávající hlavní stanici ALCAD s využitím UHF pásma: V tomto zapojení je kombinován příjem pomocí přímého zesílení některých DVB-T kanálů (které jsou vysílány v dolní části pásma UHF) kanálovými zesilovači ALCAD + kmitočtové konverze DVB-T kanálů vysílaných v horní části UHF do jeho dolní části a jejich následné zesílení kanálovými zesilovači ALCAD. Variantně lze pro zesílení využít širokopásmový zesilovač ref Výstupní úroveň pro 4 DTT kanály je max.112 dbuv. Toto zapojení je přímou náhradou aplikace původních kanálových konvertorů PC Sestavu lze zabudovat do skříní CP-226 nebo CP-426.

5 4. Kombinace kanálových procesorů a transmodulátorů ALCAD TO-551: V případě kombinace s transmodulátory ALCAD TO-551 (nebo TP-559/569) lze použít širokopásmový zesilovač ALCAD PA-720 i pro zesílení výstupních signálů z kanálových procesorů (není nutné použít zesilovač ref. 5075). Sestavu lze zabudovat do skříně CP-426.

6 5. Zapojení kanálového procesoru TELEVES ke stávající sestavě ALCAD s napájecím zdrojem AS-326: V případě rozšíření stanice, ve které jsou již použity kanálové procesory ALCAD PC-404, lze využít napájecí zdroj AS-326 také pro napájení kanálového procesoru TELEVES. Je nutné použít napájecí redukci NR-01. Při použití redukce je nutné vzít v úvahu maximální kapacitu zdroje AS-326 a odběr připojených modulů. + 5V +24V AS ma 1300 ma PC ma 32 ma ZG ma TELEVES ref ma 150 ma (+15V přes redukci) S redukcí NR-01 nedoporučujeme použití více jak dvou procesorů TELEVES. Sestavu lze zabudovat do skříní ALCAD CP-226 nebo CP-426.
