3 Obsah TEPELNÁ ČERPADLA 5 Ceny a základní parametry DYNAMIC ECONOMIC ECOMONIC Comfort AMBIENT SPLIT TERRA NEO X-BUFFER DOPORUČENÉ SESTAVY 15 PŘÍSLUŠENSTVÍ 21 NÁDOBY HYDRAULICKÉ KOMPONENTY ELEKTRICKÉ KOMPONENTY VZDUCHOTECHNICKÉ KOMPONENTY SYSTÉMOVÉ PŘÍSLUŠENSTVÍ OSTATNÍ PŘÍSLUŠENSTVÍ TECHNICKÉ PARAMETRY 45 DYNAMIC ECONOMIC AMBIENT SPLIT TERRA NEO X BUFFER VŠEOBECNÉ OBCHODNÍ PODMÍNKY VŠEOBECNÉ ZÁRUČNÍ PODMÍNKY Ceny v CZK jsou uvedeny bez DPH. Ceny jsou uvedeny bez dopravy a nákladů na dodání. Ceník je platný pro dodávky na území ČR. Práva na změnu vyhrazena. Tepelná čerpadla obsahují fluorované skleníkové plyny dle typů: R410A (GWP 2088); R407C (GWP 1774); R404A (GWP 3922); R449A (GWP 1397); R452A (GWP 2141). Energetická třída A+++ je platná od

4

5 TEPELNÁ ČERPADLA TEPELNÁ ČERPADLA 5

6 TEPELNÁ ČERPADLA DYNAMIC Tepelné čerpadlo vzduch-voda s modulovaným výkonem pro venkovní instalaci Základní parametry HP3AWX DYNAMIC R R Cena [CZK] Energetická třída (W35/W55) A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ Topný výkon / COP (A7/W35) [kw / ] 13,0 / 5,02 13,0 / 5,02 22,0 / 5,06 22,0 / 5,06 Chladící výkon / EER (A35/W18) [kw / ] 11,5 / 4,80 16,5 / 2,90 Hlučnost ve vzdálenosti 3 m [db] Kompresor / Řízení / Chladivo MITSUBISHI Scroll / INVERTOR / R410A Rozměry TČ (š h v) [mm] Rozměry vnitřního elektrického rozváděče (š h v) Hmotnost [kg] Objednací číslo W20307 W20385 W20308 W20386 "R" Varianta tepelných čerpadel s aktivním chlazením Přehled vybavení: Dotykový displej pro komfortní ovládání Elektrický rozváděč Řízení tří topných okruhů Řízení dvou směšovacích ventilů Silové napájení elektrokotle 15 kw (dva stupně) Ovládání a diagnostika ON LINE Funkce aktivního chlazení (model R ) Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] Propojovací datový kabel UC900 (cena za metr) Plastová ochranná hadice propojovacího vedení FPAS28 (cena za metr) 90 W40404 Připojovací flexibilní hadice DN mm pryž W40416 Připojovací flexibilní hadice DN mm nerez W40255 Odkapní elektricky vyhřívaná vana pro 08, W40326 Plastový základ pod tepelné čerpadlo pro 08, Oddělený kondenzátor Splitbox W30266 Systémová jednotka X-BUFFER 200 pro W90255 Oběhové čerpadlo WILO PARA G 25/8-75 PWM 180 pro W40446 Oběhové čerpadlo UPML PWM pro W40349 Kryt připojovacích armatur pro W40350 Kryt připojovacích armatur pro W40393 Ochranná mřížka výparníku pro W40394 Ochranná mřížka výparníku pro Podružný rozváděč sestavy tepelného čerpadla Ceník příslušenství Upozornění: K tepelným čerpadlům je nutné použít oběhová čerpadla dle specifikace na straně 49. V případě instalace jiného typu oběhového čerpadla je nutná konzultace s výrobcem tepelných čerpadel! 6

7 ECONOMIC Kompaktní tepelné čerpadlo vzduch-voda pro venkovní instalaci Základní parametry HP3AWX ECONOMIC Cena [CZK] Energetická třída (W35/W55) A+ / A+ A+ / A+ A++ / A+ A+ / A+ Topný výkon / COP (A7/W35) [kw / ] 7,6 / 4,2 10,5 / 4,4 13,2 / 4,4 15,6 / 4,1 Hlučnost ve vzdálenosti 3 m [db] Kompresor / Řízení / Chladivo COPELAND Scroll / ON-OFF / R410A Rozměry (š h v) [mm] Hmotnost [kg] Objednací číslo W20401 W20402 W20403 W20404 Přehled vybavení: Řízení dvou topných okruhů Externí komunikace MODBUS TCP Ovládání a diagnostika ON LINE Spínání záložního zdroje ve dvou stupních Zjednodušený ovládací terminál TEPELNÁ ČERPADLA Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] Elektrický rozváděč powerbox Elektrické propojovací vedení W40114 Připojovací flexibilní hadice DN mm pryž W40352 Připojovací flexibilní hadice DN mm nerez W40254 Odkapní vana elektricky vyhřívaná pro 06, W40255 Odkapní vana elektricky vyhřívaná pro 10, W40105 Modul RSV302M pro řízení směšovacího ventilu W40308 Modul RSV302B pro řízení ohřevu vody v bazénu Oddělený kondenzátor Splitbox W30266 Systémová jednotka X-BUFFER 200 pro 06, 08, Pokojový terminál Room-manager W40106 Čidlo venkovní teploty 650 W40324 Plastový základ pod tepelné čerpadlo pro 06, W40326 Plastový základ pod tepelné čerpadlo pro 10, Oběhové čerpadlo ALPHA1L pro W40445 Oběhové čerpadlo UPM3L FLEX AS pro 08, W40448 Oběhové čerpadlo UPML AUTO pro Kryt připojovacích armatur Hydrobox HBX mini Ceník příslušenství Upozornění: K tepelným čerpadlům je nutné použít oběhová čerpadla dle specifikace na straně 53. V případě instalace jiného typu oběhového čerpadla je nutná konzultace s výrobcem tepelných čerpadel! 7

8 TEPELNÁ ČERPADLA ECOMONIC Comfort Tepelné čerpadlo vzduch-voda s komfortním ovládáním pro venkovní instalaci Základní parametry HP3AWX ECONOMIC Comfort Cena [CZK] Energetická třída (W35/W55) A+ / A+ A+ / A+ A++ / A+ A+ / A+ Topný výkon / COP (A7/W35) [kw / ] 7,6 / 4,2 10,5 / 4,4 13,2 / 4,4 15,6 / 4,1 Hlučnost ve vzdálenosti 3 m [db] Kompresor / Řízení / Chladivo COPELAND Scroll / ON-OFF / R410A Rozměry TČ (š h v) [mm] Rozměry vnitřního elektrického rozváděče (š h v) [mm] Hmotnost [kg] Objednací číslo W20405 W20406 W20407 W20408 Přehled vybavení: Řízení dvou topných okruhů Externí komunikace MODBUS TCP Ovládání a diagnostika ON LINE Řízení jednoho směšovacího ventilu Grafický displej pro komfortní ovládání Elektrický rozváděč Silové napájení elektrokotle 15 kw (dva stupně) Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] Elektrické propojovací vedení pro Comfort W40114 Připojovací flexibilní hadice DN mm pryž W40352 Připojovací flexibilní hadice DN mm nerez W40254 Odkapní vana elektricky vyhřívaná pro 06, W40255 Odkapní vana elektricky vyhřívaná pro 10, W40105 Modul RSV302M pro řízení směšovacího ventilu W40308 Modul RSV302B pro řízení ohřevu vody v bazénu Oddělený kondenzátor - Splitbox W30266 Systémová jednotka X-BUFFER 200 pro 06, 08, Pokojový terminál Room-manager W40106 Čidlo venkovní teploty 650 W40324 Plastový základ pod tepelné čerpadlo pro 06, W40326 Plastový základ pod tepelné čerpadlo pro 10, Oběhové čerpadlo ALPHA1L pro W40445 Oběhové čerpadlo UPM3L FLEX AS pro 08, W40448 Oběhové čerpadlo UPML AUTO pro Kryt připojovacích armatur Ceník příslušenství Upozornění: K tepelným čerpadlům je nutné použít oběhová čerpadla dle specifikace na straně 53. V případě instalace jiného typu oběhového čerpadla je nutná konzultace s výrobcem tepelných čerpadel! 8

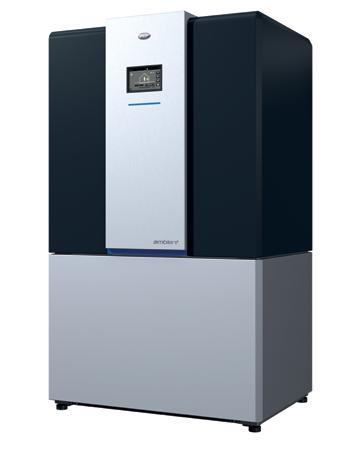

9 AMBIENT Tepelné čerpadlo vzduch-voda s modulovaným výkonem pro vnitřní instalaci Základní parametry HP3AW AMBIENT R R Cena [CZK] Energetická třída (W35/W55) A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ Topný výkon / COP (A7/W35) [kw / ] 13,0 / 4,95 13,0 / 4,95 19,0 / 4,91 19,0 / 4,91 Chladící výkon / EER (A35/W18) [kw / ] 11,5 / 4,80 16,5 / 2,90 Hlučnost ve vzdálenosti 3 m [db] Kompresor / Řízení / Chladivo MITSUBISHI Scroll / INVERTOR / R410A Rozměry (š h v) [mm] Hmotnost [kg] Objednací číslo W20369 W20371 W20370 W20372 "R" Varianta tepelných čerpadel s aktivním chlazením Přehled vybavení: Oběhové čerpadlo Záložní elektrokotel 9 kw Řízení tří topných okruhů Řízení dvou směšovacích ventilů Třícestný ventil TeV Ovládání a diagnostika ON LINE Funkce aktivního chlazení (model R ) TEPELNÁ ČERPADLA Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] W40409 Příruba vzduchovodu sání W40410 Příruba vzduchovodu výdech W40022 Vzduchový kanál přímý W40024 Vzduchový kanál koleno W40025 Rozšíření vzduchovodu bez otvoru (2 ks) 840 W40026 Rozšíření vzduchovodu s revizním otvorem (2 ks) W40027 Protidešťová žaluzie sání W40028 Protidešťová žaluzie výdech W40411 Odkapnička protidešťové žaluzie (sada 2 ks) W40032 Podpěrný závěs vzduchovodu 370 W40033 Set pro prodloužení vzduchovodu 740 W40049 Lepící páska pro utěsnění spojů 390 W40419 Montážní mazivo 250 g 53 W30266 Systémová jednotka X-BUFFER 200 pro Podružný rozváděč sestavy tepelného čerpadla Ceník příslušenství 9

10 TEPELNÁ ČERPADLA SPLIT Dělená konstrukce provedení SPLIT tepelných čerpadel vzduch voda Základní parametry HP3AW SPLIT 22 SB 22 SBR 36 SB 36 SBR Cena [CZK] Energetická třída (W35/W55) A+ / A+ A+ / A+ A+ / A+ A+ / A+ Topný výkon / COP (A7/W35) [kw / ] 24,1 / 3,8 24,1 / 3,8 40,8 / 3,9 40,8 / 3,9 Chladicí výkon / EER (A35/W7) [kw / ] / 16,8 / 2,2 / 29,0 / 2,3 Hlučnost ve vzdálenosti 3 m* [db] Kompresor / Řízení / Chladivo COPELAND Scroll / ON-OFF / R404A Rozměry vnitřní jednotka (š h v) [mm] Rozměry vnější jednotka (2 ks) (š h v) [mm] Hmotnost vnitřní jednotka [kg] Hmotnost vnější jednotka [kg] Objednací číslo W20235 W20238 W20237 W20240 * Akustické parametry odpovídají jedné výparníkové jednotce "SBR" Varianta tepelných čerpadel s aktivním chlazením Přehled vybavení: Grafický displej pro komfortní ovládání Spínání záložního zdroje ve třech stupních Řízení tří topných okruhů Řízení tří směšovacích ventilů Externí komunikace MODBUS TCP Ovládání a diagnostika ON LINE Funkce aktivního chlazení (model R ) Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] Propojovací vedení délka 10 m (sada 2 ks) Propojovací vedení délka 15 m (sada 2 ks) Propojovací vedení délka 20 m (sada 2 ks) W40354 Plastový základ pro instalaci výparníku tepelného čerpadla pro W40355 Plastový základ pro instalaci výparníku tepelného čerpadla pro Pokojový terminál Room-manager W40106 Čidlo venkovní teploty 650 Ceník příslušenství Upozornění: Tepelná čerpadla AW SPLIT mají dvě oddělené výparníkové jednotky. Plastový základ je nutné objednat 2 pro každý výparník samostatně! 10

11 TERRA NEO Tepelné čerpadlo země-voda s modulovaným výkonem Základní parametry HP3BW TERRA NEO P P P Cena [CZK] Energetická třída (W35/W55) A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ Topný výkon / COP (B0/W35) [kw / ] 9,0 / 4,61 9,0 / 4,61 16,0 / 4,63 16,0 / 4,63 22,0 / 4,63 22,0 / 4,63 Plocha kolektoru / hloubka vrtů* [m 2 /m] 360 / / / Kompresor / Řízení / Chladivo MITSUBISHI Scroll / INVERTOR / R410A Rozměry (š h v) [mm] Hmotnost [kg] Objednací číslo W20373 W20376 W20374 W20377 W20375 W20378 * Plocha plošného kolektoru a hloubka vrtů je vztažena ke jmenovitým výkonům tepelných čerpadel. Výsledné velikosti primárních okruhů se budou lišit dle reálné potřeby tepla v objektu a dle geologických podmínek. "P" Varianta tepelných čerpadel s pasivním chlazením Přehled vybavení: Oběhová čerpadla Záložní elektrokotel 9 kw Řízení tří topných okruhů Řízení dvou směšovacích ventilů Expanzní nádoba primárního okruhu Ovládání a diagnostika ON LINE Funkce pasivního chlazení (model P ) TEPELNÁ ČERPADLA Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] W40403 Rozšiřující modul voda-voda W30266 Systémová jednotka X-BUFFER 200 pro 07, Podružný rozváděč sestavy tepelného čerpadla Ceník příslušenství 11

12

13 X-BUFFER 200 X-BUFFER

14 X-BUFFER 200 X BUFFER 200 Systémová jednotka s integrovaným příslušenstvím Základní parametry X-BUFFER 200 Cena [CZK] Energetická třída zásobník TeV / akumulační nádoba B / B Rozměry (š h v) [mm] Klopná výška [mm] Hmotnost prázdná / plná [kg] 255 / 620 Zásobník teplé vody [l] 204 Teplosměnná plocha výměníku [m 2 ] 3,5 Elektrodohřev TeV [kw] 3 Akumulační nádoba [l] 127 Elektrokotel [kw] 6 Anoda [ ] Hořčíková Oběhové čerpadlo okruhu TČ [ ] ANO (Grundfos) Oběhové čerpadlo otop. okruhu [ ] ANO (Grundfos) Přepínací třícestný ventil [ ] ANO (ESBE) Země původu [ ] Německo Objednací číslo W30266 Přehled vybavení: Zásobník teplé vody 204 litrů Akumulační nádoba 127 litrů Elektrokotel 6 kw Třícestný ventil TeV Půdorysná plocha 0,63 m 2 Elektronická oběhová čerpadla Systémové příslušenství Objednací číslo Typ příslušenství Cena [CZK] W40429 Směšovací modul W40428 Druhý směšovaný okruh W40440 Sestava expanzní nádoby 12 l

15 DOPORUČENÉ SESTAVY DOPORUČENÉ SESTAVY 15

16 DOPORUČENÉ SESTAVY Pro instalaci tepelného čerpadla DYNAMIC doporučujeme následující příslušenství DOPORUČENÉ SESTAVY Obj. číslo Typ příslušenství Cena [CZK] Strana Propojovací datový kabel UC Plastová ochranná hadice propojovacího vedení FPAS W40404 Připojovací flexibilní hadice DN mm pryž W40416 Připojovací flexibilní hadice DN mm nerez W90255 Oběhové čerpadlo WILO PARA G 25/8-75 PWM 180 pro W40446 Oběhové čerpadlo UPML PWM pro Třícestný přepínací ventil HONEYWELL pro Servopohon pro třícestný přepínací ventil HONEYWELL pro W40418 Třícestný přepínací ventil ESBE MBA 132 5/4" vč. pohonu pro W40373 Čtyřcestný přepínací ventil ESBE VRG 141 1" pro W40374 Čtyřcestný přepínací ventil ESBE VRG 141 5/4" pro Servopohon ARA 645 pro přepínací ventil ESBE VRG W40255 Odkapní elektricky vyhřívaná vana pro 08, W40326 Plastový základ pod tepelné čerpadlo pro 08, Oddělený kondenzátor Splitbox W40225 Ocelové konzole pro instalaci na zeď pro 08, W40228 Ocelové konzole pro instalaci na zeď prodloužené pro 08, W40349 Kryt připojovacích armatur pro W40350 Kryt připojovacích armatur pro W40393 Ochranná mřížka výparníku pro W40394 Ochranná mřížka výparníku pro W40422 Podružný rozváděč sestavy tepelného čerpadla 08 + EK 6 kw W40423 Podružný rozváděč sestavy tepelného čerpadla 08 + EK 9 kw W40424 Podružný rozváděč sestavy tepelného čerpadla 08 + EK 12 kw W40425 Podružný rozváděč sestavy tepelného čerpadla 16 + EK 12 kw W40426 Podružný rozváděč sestavy tepelného čerpadla 16 + EK 15 kw Ceník příslušenství 16

17 DOPORUČENÉ SESTAVY Pro instalaci tepelného čerpadla ECONOMIC doporučujeme následující příslušenství Obj. číslo Typ příslušenství Cena [CZK] Strana W40125 Elektrický rozváděč powerbox pro W40126 Elektrický rozváděč powerbox pro W40127 Elektrický rozváděč powerbox pro W40415 Elektrický rozváděč powerbox pro W40189 Elektrické propojovací vedení 6 m W40190 Elektrické propojovací vedení 10 m W40191 Elektrické propojovací vedení 15 m W40192 Elektrické propojovací vedení 20 m W40193 Elektrické propojovací vedení 30 m W40114 Připojovací flexibilní hadice DN mm pryž W40352 Připojovací flexibilní hadice DN mm nerez Oběhové čerpadlo ALPHA1L pro W40445 Oběhové čerpadlo UPM3L FLEX AS pro 08, W40448 Oběhové čerpadlo UPML AUTO pro Třícestný přepínací ventil HONEYWELL pro 06, Servopohon pro třícestný přepínací ventil HONEYWELL pro 06, W40418 Třícestný přepínací ventil ESBE MBA 132 5/4" vč. pohonu pro 10, W40254 Odkapní vana elektricky vyhřívaná pro 06, W40255 Odkapní vana elektricky vyhřívaná pro 10, W40105 Modul RSV302M pro řízení směšovacího ventilu W40308 Modul RSV302B pro řízení ohřevu vody v bazénu Oddělený kondenzátor Splitbox Pokojový terminál Room-manager W40106 Čidlo venkovní teploty W40324 Plastový základ pod tepelné čerpadlo pro 06, W40326 Plastový základ pod tepelné čerpadlo pro 10, W40225 Ocelové konzole pro instalaci na zeď pro W40228 Ocelové konzole pro instalaci na zeď prodloužené pro W40346 Kryt připojovacích armatur pro 06, 08, W40347 Kryt připojovacích armatur pro HBX mini Comfort Hydrobox s ovládacím panelem 41 HBX mini + Powerbox Hydrobox bez ovládacího panelu 41 Ceník příslušenství DOPORUČENÉ SESTAVY 17

18 DOPORUČENÉ SESTAVY Pro instalaci tepelného čerpadla ECONOMIC Comfort doporučujeme následující příslušenství DOPORUČENÉ SESTAVY Obj. číslo Typ příslušenství Cena [CZK] Strana W40301 Elektrické propojovací vedení 6 m W40302 Elektrické propojovací vedení 10 m W40303 Elektrické propojovací vedení 15 m W40304 Elektrické propojovací vedení 20 m W40305 Elektrické propojovací vedení 30 m W40114 Připojovací flexibilní hadice DN mm pryž W40352 Připojovací flexibilní hadice DN mm nerez Oběhové čerpadlo ALPHA1L pro W40445 Oběhové čerpadlo UPM3L FLEX AS pro 08, W40448 Oběhové čerpadlo UPML AUTO pro Třícestný přepínací ventil HONEYWELL pro 06, Servopohon pro třícestný přepínací ventil HONEYWELL pro 06, W40418 Třícestný přepínací ventil ESBE MBA 132 5/4" vč. pohonu pro 10, W40254 Odkapní vana elektricky vyhřívaná pro 06, W40255 Odkapní vana elektricky vyhřívaná pro 10, W40105 Modul RSV302M pro řízení směšovacího ventilu W40308 Modul RSV302B pro řízení ohřevu vody v bazénu Oddělený kondenzátor Splitbox Pokojový terminál Room-manager W40106 Čidlo venkovní teploty W40324 Plastový základ pod tepelné čerpadlo pro 06, W40326 Plastový základ pod tepelné čerpadlo pro 10, W40225 Ocelové konzole pro instalaci na zeď pro W40228 Ocelové konzole pro instalaci na zeď prodloužené pro W40346 Kryt připojovacích armatur pro 06, 08, W40347 Kryt připojovacích armatur pro Ceník příslušenství 18

19 DOPORUČENÉ SESTAVY Pro instalaci tepelného čerpadla AMBIENT doporučujeme následující příslušenství Obj. číslo Typ příslušenství Cena [CZK] Strana W40409 Příruba vzduchovodu sání W40410 Příruba vzduchovodu výdech W40022 Vzduchový kanál přímý W40024 Vzduchový kanál koleno W40025 Rozšíření vzduchovodu bez otvoru (2 ks) W40026 Rozšíření vzduchovodu s revizním otvorem (2 ks) W40027 Protidešťová žaluzie sání W40028 Protidešťová žaluzie výdech W40411 Odkapnička protidešťové žaluzie (sada 2 ks) W40032 Podpěrný závěs vzduchovodu W40033 Set pro prodloužení vzduchovodu W40049 Lepící páska pro utěsnění spojů W40419 Montážní mazivo 250 g W40373 Čtyřcestný přepínací ventil ESBE VRG 141 1" pro W40374 Čtyřcestný přepínací ventil ESBE VRG 141 5/4" pro Servopohon ARA 645 pro přepínací ventil ESBE VRG W40423 Podružný rozváděč sestavy tepelného čerpadla 08 + EK 9 kw W40427 Podružný rozváděč sestavy tepelného čerpadla 16 + EK 9 kw DOPORUČENÉ SESTAVY 19

20 DOPORUČENÉ SESTAVY Pro instalaci tepelného čerpadla SPLIT doporučujeme následující příslušenství DOPORUČENÉ SESTAVY Obj. číslo Typ příslušenství Cena [CZK] Strana Propojovací vedení délka 10 m (sada 2 ks) Propojovací vedení délka 15 m (sada 2 ks) Propojovací vedení délka 20 m (sada 2 ks) W40354 Plastový základ pro instalaci výparníku tepelného čerpadla pro W40355 Plastový základ pro instalaci výparníku tepelného čerpadla pro Pokojový terminál Room-manager W40106 Čidlo venkovní teploty W40448 Oběhové čerpadlo UPML AUTO pro Oběhové čerpadlo MAGNA pro Třícestný přepínací ventil ESBE VRG 231 5/4" pro Třícestný přepínací ventil ESBE VRG 231 6/4" pro W40374 Čtyřcestný přepínací ventil ESBE VRG 141 5/4" pro W40375 Čtyřcestný přepínací ventil ESBE VRG 141 6/4" pro Servopohon ARA 645 pro třícestný přepínací ventil ESBE Upozornění: Tepelná čerpadla AW SPLIT 22, 30 a 36 SB (SBR) mají dvě oddělené výparníkové jednotky. Plastový základ je nutné objednat 2 pro každý výparník samostatně! Pro instalaci tepelného čerpadla TERRA NEO doporučujeme následující příslušenství Obj. číslo Typ příslušenství Cena [CZK] Strana Třícestný přepínací ventil HONEYWELL pro Servopohon pro třícestný přepínací ventil HONEYWELL pro W40418 Třícestný přepínací ventil ESBE MBA 132 5/4" vč. pohonu pro Třícestný přepínací ventil ESBE VRG 231 5/4" pro W40373 Čtyřcestný přepínací ventil ESBE VRG 141 1" pro W40374 Čtyřcestný přepínací ventil ESBE VRG 141 5/4" pro 12, Servopohon ARA 645 pro třícestný přepínací ventil ESBE pro W40403 Rozšiřující modul voda-voda W40423 Podružný rozváděč sestavy tepelného čerpadla 07 + EK 9 kw W40427 Podružný rozváděč sestavy tepelného čerpadla 12, 18 + EK 9 kw

21 PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ 21

22 NÁDOBY Kombinované akumulační nádoby Obj. číslo Typ Doporučeno pro TČ do výkonu [kw] Plocha výměníku [m 2 ] Teplá voda / AN V / Š [mm] Hmotnost [kg] Dimenze připojení [in] W30130 WPPK 300/130 14,0 3,5 300 / / G 1" W30258 KAB 200/135 8,0 2,0 218 / / G 1" W30248 KAB 250/135 12,0 3,0 237 / / G 1" Poznámka: u tepelných čerpadel vzduch-voda je uvažován výkon při parametrech A15/W55 C. CENA [CZK] Prostorově úsporné řešení zásobníků pro otopné soustavy s tepelnými čerpadly PZP, které integruje do společné sestavy nepřímotopný, vysoce výkonný ohřívač vody a vyrovnávací zásobník. Horní zásobník teplé vody se vyznačuje velkou přestupní plochou dvojitě vinutého výměníku tepla a je speciálně navržen pro kombinaci s tepelným čerpadlem PZP. Spodní akumulační nádoba je vyrobena ze silnostěnného ocelového plechu a výrazně snižuje počet spínacích cyklů kompresoru a podporuje tak životnost tepelného čerpadla. Toto uspořádání není náročné na prostor a šetří čas při montáži. Sestava WPPK 300/130 se dodává ve dvou kusech. Zásobníkový ohřívač se s akumulační nádobou kompletuje až na místě instalace. Nádoby KAB se dodávají v sestaveném stavu. Akumulační nádoby s průtokovým ohřevem TeV PŘÍSLUŠENSTVÍ Obj. číslo Typ Plocha výměníku [m 2 ] Celkový objem / objem výměníku TeV [l] V / Š [mm] Hmotnost [kg] Možnost instalace el. tělesa Dimenze připojení [in] CENA [CZK] W30271 INOX 350 4,8 350 / / 710 ( 550) 180 ANO 1 (2) G 1" W30272 INOX 500 5,8 500 / / 810 ( 606) 210 ANO 1 (2) G 5/4" Akumulační nádoby jsou určeny jak pro doplnění objemu otopné vody ve vytápěcích systémech s tepelnými čerpadly, tak pro předehřev, případně ohřev teplé vody. Nádoba je vybavena nerezovým výměníkem, kterým protéká ohřívaná teplá voda. Akumulační nádoby je možné osadit eletrickým topným tělesem se závitem 6/4", které je možné volit z výkonové řady 3 4,5 6 kw. Uvedená cena za akumulační nádobu nezahrnuje elektrické těleso, jehož výkon je nutné specifikovat při objednání. Ceny těles jsou uvedeny dále v příslušenství. 22

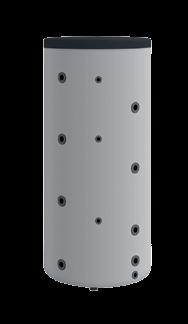

23 NÁDOBY Akumulační nádoby Obj. číslo Typ Objem [l] V / Š [mm] Hmotnost [kg] Dimenze připojení [in] CENA [CZK] W30245 NAD 100 v / G 1" W30249 WPPS / G 1" W30138 SG 200 B / G 6/4" W30227 NAD 250 v / G 1" W30139 SG 300 B / G 6/4" W30140 SG 400 B / G 6/4" W30141 SG 500 B / G 6/4" W30142 SG 750 B / 950 ( 790) 125 G 6/4" W30136 SG 1000 B / ( 790) 150 G 6/4" Akumulační nádoby jsou určeny pro doplnění objemu topné vody ve vytápěcích systémech s tepelnými čerpadly. Použití akumulační nádoby je vhodné tam, kde není k dispozici 15 20násobek výkonu tepelného čerpadla v aktivním objemu otopné soustavy. Akumulační nádoba NAD 100 v1 je konstrukčně řešena jako závěsná na zeď pro svislou montáž. Akumulační nádoby jsou vyrobeny z ocelového plechu a jsou opatřeny tvrdou polyuretanovou nesnímatelnou izolací (SG 200 B SG 400 B), nebo měkkou polyuretanovou snímatelnou izolací (SG 500 B SG 1000 B). Akumulační nádoby s elektrokotlem Obj. číslo Typ Objem [l] V / Š [mm] Hmotnost [kg] Dimenze připojení [in] CENA [CZK] W30125 SG 200 E / G 6/4" W30129 SG 300 E / G 6/4" W30126 SG 400 E / G 6/4" W30127 SG 500 E / G 6/4" W30128 SG 750 E / 950 ( 790) 125 G 6/4" W30137 SG 1000 E / ( 790) 150 G 6/4" Akumulační nádoby jsou určeny pro doplnění objemu topné vody ve vytápěcích systémech s tepelnými čerpadly. Použití akumulační nádoby je vhodné tam, kde není k dispozici 15 20násobek výkonu tepelného čerpadla v aktivním objemu otopné soustavy. Akumulační nádoby jsou vyrobeny z ocelového plechu a jsou opatřeny tvrdou polyuretanovou nesnímatelnou izolací (SG 200 E SG 400 E), nebo měkkou polyuretanovou snímatelnou izolací (SG 500 E SG 1000 E). Akumulační nádoby lze osadit elektrickými tělesy, které pak nahrazují elektrokotel jako bivalentní či alternativní zdroj tepla. Elektrická tělesa je možné volit z výkonové řady 3 4,5 6 kw. Příruby pro elektrická tělesa jsou se závitem G 6/4". Uvedená cena za akumulační nádobu nezahrnuje elektrická tělesa, jejichž počet a výkon je nutné specifikovat při objednání. Ceny těles jsou uvedeny dále v příslušenství. Součástí dodávky akumulační nádoby je pojišťovací ventil a havarijní termostat. PŘÍSLUŠENSTVÍ 23

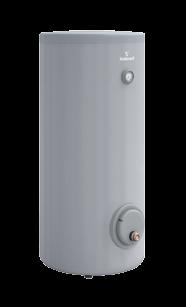

24 NÁDOBY Nepřímotopné zásobníkové ohřívače s jedním výměníkem Obj. číslo Typ Doporučeno pro TČ do výkonu [kw] Plocha výměníku [m 2 ] Objem [l] V / Š [mm] Hmotnost [kg] Dimenze připojení otopné vody [in] W30154 OKC 250 NTR/HP 11,0 2, / G 1" W30253 HRS ,0 3, / G 5/4" W30172 SGW (S) 300 Maxi 14,0 3, / G 5/4" W30169 SGW (S) 400 Maxi 17,5 5, / G 5/4" W30170 SGW (S) 500 Maxi 23,0 6, / G 5/4" W30167 RBC 750 HP 32,0 7, / 950 ( 790) 314 G 6/4" W30162 RBC 1000 HP 45,0 10, / 950 ( 790) 374 G 6/4" Poznámka: u tepelných čerpadel vzduch-voda je uvažován výkon při parametrech A15/W55 C. CENA [CZK] Nepřímotopné ohřívače jsou určeny jak pro domácnosti, tak pro provozy a bytové domy. Jsou vyrobeny z ocelového plechu s vnitřní povrchovou úpravou z kvalitního smaltu. Nepřímotopné zásobníkové ohřívače se dvěma výměníky PŘÍSLUŠENSTVÍ Obj. číslo Typ Doporučeno pro TČ do výkonu [kw] Plocha výměníku horní / spodní [m 2 ] Objem [l] V / Š [mm] Hmotnost [kg] Dimenze připojení otopné vody [in] CENA [CZK] W30173 SGW(S)MAXI Plus ,0 2,2 / 1, / G 5/4" W30174 SGW(S)MAXI Plus ,0 3,8 / 1, / G 5/4" W30171 SGW(S)MAXI Plus ,5 4,8 / 1, / G 5/4" Poznámka: u tepelných čerpadel vzduch-voda je uvažován výkon při parametrech A15/W55 C. Nepřímotopné akumulační ohřívače SGW(S)MAXI Plus jsou určeny pro ohřev teplé vody v kombinaci tepelného čerpadla a solárních kolektorů. Jsou vyrobeny z ocelového plechu s vnitřní povrchovou úpravou z kvalitního smaltu. 24

25 NÁDOBY THERMAL 300 tepelné čerpadlo pro ohřev teplé vody Obj. číslo Typ Hmotnost chladivové náplně [kg] Plocha výměníku [m 2 ] Objem [l] V / Š [mm] Hmotnost [kg] Dimenze připojení vzduchovodů [mm] W30222 THERMAL 300 0,9 1, / CENA [CZK] Jednofázové tepelné čerpadlo vzduch-voda THERMAL 300 je navrženo pro přípravu teplé vody v integrovaném zásobníkovém ohřívači o objemu 258 l. Primárním zdrojem tepelné energie je vzduch z okolí tepelného čerpadlo, nebo přiváděný vzduch z vedlejších místností / exteriéru. Vyfukovaným vzduchem je možné chladit vnitřní prostory, nebo ho vyústit do venkovního prostoru. Pouze teplným čerpadlem je možné připravit teplou vodu o teplotě 62 C, pokud by byl požadavek na vyšší teplotu, dohřeje se teplá voda instalovaným elektrickým topným tělesem o výkonu 2,0 kw. Tepelné čerpadlo je vybaveno regulací, ve které je možné přednastavit teploty a časový program ohřevu vody. Mezní teploty nasávaného vzduchu 10 až +35 C. Rozsah průtoků vzduchu 200 až 300 m 3 /hod. Tepelný výkon (A15/W55) je 1,63 kw, topný faktor (A15/W55) je 2,98. Maximální provozní tlak v zásobníku je 10 bar. Tepelné čerpadlo obsahuje fluorovaný skleníkový plyn R134a (GWP 1430). Třída energetické účinnosti tepelného čerpadla THERMAL 300 je A+. PŘÍSLUŠENSTVÍ 25

26 HYDRAULICKÉ KOMPONENTY Třícestné přepínací ventily Obj. číslo Typ Dimenze připojení [in, mm] Kvs [m 3 /hod] CENA [CZK] HONEYWELL VCZMQ6000/U 1" 7, W40418 ESBE MBA 132 vč. pohonu 5/4" 11, ESBE VRG 231 5/4" ESBE VRG 231 6/4" ESBE VRG 231 2" Třícestný přepínací ventil je určen pro přepínání směru proudění topné vody ve funkci vytápění / ohřev vody. Třícestné směšovací ventily Obj. číslo Typ Dimenze potrubí [in] Kvs [m 3 /hod] CENA [CZK] ESBE VRG 131 1" ESBE VRG 131 5/4" ESBE VRG 131 6/4" ESBE VRG 131 2" PŘÍSLUŠENSTVÍ Třícestný směšovací ventil je určen k regulaci teploty topných popřípadě chladicích systémů s kapalnými médii. Čtyřcestné ventily Obj. číslo Typ Dimenze potrubí [in] Kvs [m 3 /hod] CENA [CZK] W40373 ESBE VRG 141 1" W40374 ESBE VRG 141 5/4" W40375 ESBE VRG 141 6/4" Čtyřcestný ventil v kombinaci s přepínacím servopohonem slouží v režimu chlazení k reverzaci průtoku otopné vody tepelným čerpadlem. 26

27 HYDRAULICKÉ KOMPONENTY Servopohony pro přepínací ventily Obj. číslo Typ Napájení Doba běhu [s] CENA [CZK] HONEYWELL VC4013ZZ00/U 230 V / 50 Hz ESBE ARA V / 50 Hz Servopohony jsou určeny k motorizování třícestných a čtyřcestných přepínacích ventilů dimenzí DN Pohony mají 2bodový řídicí signál a operační úhel 90. Servopohon pro směšovací ventil Obj. číslo Typ Napájení Doba běhu [s] CENA [CZK] ESBE ARA V / 50 Hz Servopohony jsou určeny k motorizování třícestných směšovacích ventilů dimenzí DN Pohony mají 3bodový řídicí signál a operační úhel 90. Flexibilní hadice pro připojení tepelných čerpadel DYNAMIC a ECONOMIC Obj. číslo Typ tepelného čerpadla Materiál hadice Délka [mm] Dimenze CENA [CZK] W40114 AWX ECO Sada 2 ks Pryž 340 DN W40404 AWX D Sada 2 ks Pryž 340 DN W40352 AWX ECO Sada 2 ks Nerez 340 DN W40416 AWX D Sada 2 ks Nerez 340 DN PŘÍSLUŠENSTVÍ Připojovací flexibilní hadice jsou určeny pro instalaci tepelného čerpadla a jeho pružné oddělení od vlastní otopné soustavy. Flexibilní hadice jsou zakončené převlečnou maticí na spodním konci, kolenem a odvzdušňovacím ventilem na horním konci. Maximální provozní tlak 2,5 bar. 27

28 HYDRAULICKÉ KOMPONENTY Oběhová čerpadla PŘÍSLUŠENSTVÍ Obj. číslo Typ čerpadla Materiál těla oběhového čerpadla Napájení Příkon Dimenze připojení otopné vody [in / mm] ALPHA šedá litina V 3 18 W G 1 1/2" ALPHA šedá litina V 3 34 W G 1 1/2" ALPHA1L šedá litina V 3 34 W G 1 1/2" W40445 UPM3L FLEX AS (PWM) šedá litina V 2 75 W G 1 1/2" W40447 UPM3L šedá litina V 2 75 W G 1 1/2" W40446 UPML (PWM) šedá litina V W G 1 1/2" W40448 UPML AUTO šedá litina V W G 1 1/2" MAGNA šedá litina V 9 92 W G 1 1/2" MAGNA šedá litina V W G 1 1/2" W40361 MAGNA šedá litina V W G 1 1/2" MAGNA šedá litina V W G 2" WILO Yonos PICO 25/ šedá litina V 4 20 W G 1 1/2" WILO Yonos PICO 25/ šedá litina V 4 40 W G 1 1/2" W40362 WILO Yonos PICO 25/ šedá litina V 4 75 W G 1 1/2" W90255 WILO PARA G 25/8-75 PWM 180 šedá litina V 3 76 W G 1 1/2" W40311 WILO Stratos PARA 25/1-8 PWM 180 šedá litina V W G 1 1/2" W40312 WILO Stratos PARA 25/1-12 PWM 180 šedá litina V W G 1 1/2" W40420 WILO Star-Z 25/6 180* bronz V W G 1 1/2" W40421 WILO TOP-Z 25/6 EM 180* nerez V W G 1 1/2" * Pro cirkulaci teplé vody CENA [CZK] 28

29 HYDRAULICKÉ KOMPONENTY Pádlové snímače průtoku Obj. číslo Typ Dimenze potrubí [mm] Rozsah teplot média [ C] CENA [CZK] VK325 Cu 28 od 25 do +100 C W H4000 DN 25 až DN 150 od +5 do +80 C W40372 VHS06 DN 20 až DN 200 od 25 do +110 C Snímačem průtoku je kontrolován průtok primárním okruhem tepelného čerpadla. Provoz kompresoru je podmíněn sepnutým kontaktem snímače průtoku. Instalace tohoto zařízení je podmínkou uvedení do provozu tepelného čerpadla systému voda voda. Pro systém země voda je instalace doporučena. Snímače průtoku jsou dodávány bez T kusu. Elektrické připojení 230 V Maximální tlak 1,0 MPa Stupeň krytí IP65 Nerezové deskové výměníky pro ohřev vody Obj. číslo Doporučeno pro TČ do výkonu [kw] V / Š / H [mm] Dimenze připojení [in] CENA [CZK] W ,0 286 / 119 / 49 G 1" W ,0 286 / 119 / 71 G 1" ,0 286 / 119 / 94 G 1" ,0 287 / 117 / 121 G 5/4" ,0 287 / 117 / 192 G 5/4" ,0 393 / 243 / 105 G 5/4" Tento výměník je navržen pro přípravu teplé vody tepelným čerpadlem v případech, kdy nelze použít zásobníkový ohřívač pro nedostatečnou teplosměnnou plochu jeho výměníku. Deskový výměník je spájený měděnou pájkou. Součástí dodávky je tepelná izolace výměníku. Bazénové výměníky Obj. číslo Typ Typ tepelného čerpadla Typ bazénové vody CENA [CZK] W40376 OVB 180 AWX ECO, AWX 08 D, AW 08 A sladká W40377 OVB 250 AWX 16 D, AW 16 A sladká W40378 Titan 40 AWX ECO, AWX 08 D, AW 08 A slaná W40379 Titan 70 AWX 16 D, AW 16 A slaná PŘÍSLUŠENSTVÍ Tepelné výměníky jsou svojí konstrukcí speciálně navrženy pro vytápění bazénové vody, vody ve vířivých vanách a lázních. Celonerezové výměníky OVB jsou určeny pro instalace k sladkovodním bazénům. Výměník Titan je navržen pro instalace se slanou bazénovou vodou. Topné trubice jsou z titanu odolné chlorovým a dalším úpravám vody; tělo výměníku je vyrobeno z odolného polyamidu; připojení ohřívacího média 1"; maximální provozní tlak 2 bar. 29

30 HYDRAULICKÉ KOMPONENTY Rozšiřující modul voda voda Obj. číslo Typ tepelného čerpadla V / Š / H [mm] CENA [CZK] W40403 BW N 670 / 525 / Tepelné čerpadlo země-voda, doplněné o rozšiřující modul voda voda, zastává plnohodnotně funkci tepelného čerpadla voda voda. Na straně surové vody je výměník rozšiřujícího modulu osazen třícestnými kulovými kohouty pro možnost připojení hadic chemického čištění deskového výměníku. Maximální provozní tlak výměníku je 6,0 bar. Jímka pro teplotní sondu Obj. číslo Typ CENA [CZK] DN mm 135 Jímka pro teplotní sondu o průměru 6 mm je určená k instalaci do akumulačních nádob a zásobníkových ohřívačů teplé vody. Pro funkci vytápění je třeba jímku nainstalovat do spodní části akumulační nádoby. U funkce chlazení je nutné jímku umístit do hrdla v horní části akumulační nádoby. Pokud není zásobníkový ohřívač teplé vody vybaven vlastními jímkami, osazuje se do připravených hrdel přibližně 1/3 výšky od spodní základny zásobníku. PŘÍSLUŠENSTVÍ 30

31 HYDRAULICKÉ KOMPONENTY Směšovací modul pro jednotku x-buffer 200 Obj. číslo Typ CENA [CZK] W40429 Směšovací modul pro jednotku x-buffer Směšovací modul slouží k doplnění standardně instalovaného přímého topného okruhu systémové jednotky x-buffer 200. Modul se instaluje pomocí šroubení na předpřipravené místo v hydraulickém rozvodu systémové jednotky. Směšovací ventil (Kvs 4,0) je ovládán 3bodovým servopohonem s dobou přeběhu 60 s. Druhý směšovaný okruh pro jednotku x-buffer 200 Obj. číslo Typ CENA [CZK] W40428 Druhý směšovaný okruh pro jednotku x-buffer Sestava druhého směšovaného okruhu slouží k rozšíření počtu topných okruhů systémové jednotky x-buffer 200. Sestava se připojuje pomocí šroubení v místě k tomu určeném. Druhý směšovaný okruh je osazen oběhovým čerpadlem UPM3 HYBRID 25/ (max. 60 W) a směšovacím ventilem (Kvs 7,4) s 3bodovým servopohonem s dobou přeběhu 60 s. Sestava expanzní nádoby pro jednotku x-buffer 200 Obj. číslo Typ CENA [CZK] W40440 Sestava expanzní nádoby pro jednotku x-buffer PŘÍSLUŠENSTVÍ Sestava umožňuje instalaci tlakové expanzní nádoby do systémové jednotky x-buffer 200. Instalace nádoby je možná pouze za podmínky, že systémová jednotka není osazena druhým topným okruhem. Sestava je tvořena expanzní nádobou 12 l / 3,0 bar, závěsem nádoby, uzavírací armaturou s vypouštěním a propojovacím potrubím, které je osazeno šroubením. 31

32 ELEKTRICKÉ KOMPONENTY Elektrokotle Obj. číslo Typ Napájení Dimenze připojení otopné vody [in] CENA [CZK] W40200 Elektrokotel 2 3,0 kw 3 PE-N 400 / 230 V / 50 Hz G 1" W40201 Elektrokotel 2 4,5 kw 3 PE-N 400 / 230 V / 50 Hz G 1" W40449 Elektrokotel 2 6,0 kw 3 PE-N 400 / 230 V / 50 Hz G 5/4" W40450 Elektrokotel 2 7,5 kw 3 PE-N 400 / 230 V / 50 Hz G 5/4" Elektrokotel ocelové konstrukce je tepelně izolován proti úniku tepla do okolí. Je vybaven topnými tělesy o výkonu požadovaném zákazníkem v daném rozsahu a bezpečnostním termostatem. Krytí elektrokotle IP 43 Rozsah pracovní teploty: 5 až 95 C Provozní tlak: 40 až 250 kpa Elektrická topná tělesa PŘÍSLUŠENSTVÍ Obj. číslo Výkon [W] Napětí [V] Připojovací dimenze hrdla nádoby [in] Délka [mm] CENA [CZK] G 6/4" G 6/4" G 6/4" G 6/4" Elektrická topná tělesa jsou určena pro přímý ohřev vody v elektrických ohřívačích, akumulačních nádobách, elektrokotlích, případně dalších zařízeních. Tělesa se skládají ze tří topných spirál tvaru U upevněných v šestihranné hlavici OK 60 se závitem G 6/4, krytí IP

33 ELEKTRICKÉ KOMPONENTY Bezpečnostní termostat IMIT LSCI Obj. číslo Typ CENA [CZK] IMIT LSC B - stonkový 540 W40444 IMIT LSC kapilárový - 1 m 540 Bezpečnostní termostaty slouží k zamezení případného přehřátí elektrokotlů, nebo akumulačních nádob s instalovanými elektrickými topnými tělesy. Teplota rozepnutí termostatu je fixně nastavena na 100 C. Společně s termostatem ve stonkovém provedení je dodávána jímka 1/2", ve které je termostat následně zajištěn šroubem. Elektrická topná tělesa s provozním a bezpečnostním termostatem Obj. číslo Výkon [W] Napájení Připojovací dimenze hrdla nádoby [in], příruby [mm] Instalační délka [mm] Prodloužená chladná část CENA [CZK] PE-N 400 V / 50 Hz 180 / PE-N 400 V / 50 Hz 6/4" 325 NE PE-N 400 V / 50 Hz 6/4" 450 ANO PE-N 400 V / 50 Hz 6/4" 500 ANO PE-N 400 V / 50 Hz 6/4" 520 ANO Elektrické topné těleso je samostatné topné zařízení, které je určeno pro přímý ohřev vody v bojlerech, akumulačních nádobách, elektrokotlích, případně dalších zařízeních. Kromě standardních topných spirál ve tvaru U je vybaveno provozním a bezpečnostním termostatem. Připojuje se vnějším závitem G 6/4", nebo u přírubového provedení osmi šrouby. Výkon topného tělesa lze volit v rozmezí až W, zapojení 400 V. Termostat s vnějším ovládáním umožňuje plynulé nastavení teploty v rozmezí 0 80 C. PŘÍSLUŠENSTVÍ 33

34 ELEKTRICKÉ KOMPONENTY Elektrické rozváděče Powerbox Obj. číslo Pro tepelné čerpadlo V / Š / H [mm] CENA [CZK] W40125 AWX 06 ECO 455 / 275 / W40126 AWX 08 ECO 455 / 275 / W40127 AWX 10 ECO 455 / 275 / W40415 AWX 14 ECO 455 / 275 / Elektrický rozváděč Powerbox zajišťuje snadné elektrické připojení tepelného čerpadla typu AWX ECONOMIC. Součástí dodávky jsou rovněž dvě teplotní sondy (topná voda, TeV). Do rozváděče Powerbox je možné na přání instalovat modul řízení směšovacího ventilu. Systémové zakončení kabelového svazku propojovacích vedení Připojení hlavního elektrického přívodu Připojení signálu HDO a řídících signálů regulace Silové výstupy pro připojení oběhových čerpadel Silové výstupy pro připojení elektrických topných těles (max. 2 7,5 kw) Silový výstup pro elektrické topné těleso ohřevu TeV apod. Podružné rozváděče sestav tepelných čerpadel PŘÍSLUŠENSTVÍ Obj. číslo Pro tepelné čerpadlo s EK Výkon elektrokotle [kw] V / Š / H [mm] CENA [CZK] W40422 AWX 08 D 6,0 370 / 275 / W40423 AWX 08 D, AW 08 A, BW 07 N 9,0 370 / 275 / W40424 AWX 08 D 12,0 370 / 275 / W40425 AWX 16 D 12,0 370 / 275 / W40426 AWX 16 D 15,0 370 / 275 / W40427 AW 16 A, BW 12 N, BW 18 N 9,0 370 / 275 / Podružný rozváděč je vybaven jističi pro jednotku tepelného čerpadla, záložního elektrokotle a regulaci topného systému. Napájení rozváděče je řešeno jedním společným třífázovým přívodem. Datové propojovací vedení pro tepelná čerpadla DYNAMIC Obj. číslo Typ CENA [CZK / bm] Propojovací datový kabel UC Plastová ochranná hadice propojovacího vedení FPAS28 90 Propojovací vedení k tepelnému čerpadlu DYNAMIC v podobě datového kabelu a chráničky je možné objednat v metráži dle aktuálních dispozic instalace. Vedení se používá pro propojení tepelného čerpadla a ovládacího rozváděče X40. 34

35 ELEKTRICKÉ KOMPONENTY Propojovací vedení pro tepelná čerpadla ECONOMIC Obj. číslo Délka [m] Typ tepelného čerpadla Průměr vedení [mm] CENA [CZK] W AWX ECO Powerbox / HBX mini bez ovládacího panelu W AWX ECO Powerbox / HBX mini bez ovládacího panelu W AWX ECO Powerbox / HBX mini bez ovládacího panelu W AWX ECO Powerbox / HBX mini bez ovládacího panelu W AWX ECO Powerbox / HBX mini bez ovládacího panelu Propojovací vedení pro tepelná čerpadla ECONOMIC Comfort Obj. číslo Délka [m] Typ tepelného čerpadla Průměry vedení [mm] CENA [CZK] W AWX ECO Comfort Rozváděč, AWX ECO HBX mini s ovládacím panelem 34 a W AWX ECO Comfort Rozváděč, AWX ECO HBX mini s ovládacím panelem 34 a W AWX ECO Comfort Rozváděč, AWX ECO HBX mini s ovládacím panelem 34 a W AWX ECO Comfort Rozváděč, AWX ECO HBX mini s ovládacím panelem 34 a W AWX ECO Comfort Rozváděč, AWX ECO HBX mini s ovládacím panelem 34 a Propojovací vedení pro tepelná čerpadla SPLIT Obj. číslo Délka [m] Typ tepelného čerpadla Průměr vedení [mm] CENA [CZK] 10 Sada 2 ks AW Sada 2 ks AW Sada 2 ks AW PŘÍSLUŠENSTVÍ 35

36 ELEKTRICKÉ KOMPONENTY Pokojový terminál Room manager Obj. číslo Typ CENA [CZK] Room-manager Room-manager je určen pro vzdálené ovládání, nastavení základních funkcí, parametrů tepelného čerpadla a funkci prostorového termostatu. Nabízí komfortní a přitom velmi jednoduchou a přehlednou možnost ovládání vytápění, korekce teploty, změnu režimu vytápění, zobrazení venkovní teploty, zobrazení provozních teplot tepelného čerpadla, atd. GSM modem pro SMS komunikaci Obj. číslo Typ CENA [CZK] W40108 GSM modem pro SMS komunikaci včetně antény 3 db GSM modem disponuje sériovým rozhraním RS-232 a konektorem pro připojení antény umístěným na čelní straně modemu. SIM karta se vkládá na spodní straně přístroje. Modem je jednopásmový a lze ho tedy použít ve všech zemích s frekvenčními rozsahy GSM sítí 900 / 1800 MHz. Zařízení slouží k ovládání tepelného čerpadla pomocí SMS zpráv. Externí anténa je součástí ceny. Router pro datové připojení Obj. číslo Typ CENA [CZK] W40356 Router 930 PŘÍSLUŠENSTVÍ Router slouží ke snadnějšímu připojení tepelného čerpadla k datové síti. Router třídy Wireless N s rychlostí 300 Mb / s, který nabízí kabelové i bezdrátové připojení optimalizované speciálně pro malé firmy a domácnosti. Čidlo venkovní teploty Obj. číslo Typ CENA [CZK] W40106 Čidlo venkovní teploty 650 Externí čidlo pro měření venkovní teploty. Doporučeno instalovat ke každému tepelnému čerpadlu vzduch-voda z důvodu přesnosti ekvitermní regulace! Pro instalaci k tepelným čerpadlům ECONOMIC je nutné společně s čidlem venkovní teploty objednat modul řízení směšovacího ventilu RSV302M obj.č. W U tepelných čerpadel země-voda a voda-voda je externí čidlo venkovní teploty součástí dodávky. 36

37 ELEKTRICKÉ KOMPONENTY Topné kabely Obj. číslo Typ CENA [CZK] Topný kabel 3 m Topný kabel 5 m 560 Odkapní vany pro odvod kondenzátu tepelných čerpadel AWX jsou standardně vybaveny topným kabelem o topné délce 1 m, díky kterému je zajištěn bezpečný odtok z vaničky. V případech, kdy je trasa odpadního potrubí delší a hrozí jeho zámrz, je nutné nahradit původní kabel delším. Měrný výkon všech dodávaných topných kabelů je 20 W/m. Napájecí napětí je 230 V. Rozsah pracovních teplot 60 až +200 C. Modul řízení směšovacího ventilu Obj. číslo Typ CENA [CZK] W40105 Modul RSV302M Modul RSV302M je příslušenství tepelných čerpadel řady AWX. Umožňuje rozšíření funkcí tepelného čerpadla o směšování pro jeden topný okruh a možnost připojení externího čidla venkovní teploty obj. č. W40106 pro přesnou ekvitermní regulaci. Modul řízení ohřevu bazénové vody Obj. číslo Typ CENA [CZK] W40308 Modul RSV302B Modul RSV302B je příslušenství tepelných čerpadel řady AWX. Umožňuje rozšíření funkcí tepelného čerpadla o ohřev vody v bazénu. PŘÍSLUŠENSTVÍ 37

38 VZDUCHOTECHNICKÉ KOMPONENTY Příruby vzduchovodu pro tepelná čerpadla AMBIENT Obj. číslo Popis Š / V / H [mm] CENA [CZK] W40409 Příruba vzduchovodu sání 950 / 968 / W40410 Příruba vzduchovodu výdech 750 / 968 / Příruby vzduchovodu slouží k připojení vzduchotechnických kanálů k jednotce tepelného čerpadla Ambient. Použitý materiál (EPP) vyniká svými tepelně i hlukově izolačnímy parametry, díky kterým není zapotřebí další izolace. Součástí dodávky jsou upevňovací šrouby, těsnění spoje a dvě montážní desky pro zamezení zborcení stěn vzduchovodu při instalaci skrz stěnu. Vzduchotechnické kanály pro tepelná čerpadla AMBIENT Obj. číslo Popis Š / V / H [mm] CENA [CZK] W40022 Vzduchový kanál přímý / 750 / W40024 Vzduchový kanál koleno / 950 / Přímé vzduchotechnické kanály a kolena slouží k vytvoření propojovacího vedení sání a výdechu tepelného čerpadla Ambient s venkovním prostředím. Použitý materiál (EPP) vyniká svými tepelně i hlukově izolačnímy parametry, díky kterým není zapotřebí další izolace. Součástí dodávky je vždy jeden samostatně funkční díl rozdělený na dvě části. Pro vytvoření přímého dílu sání TČ o průřezu mm je nutné doplnit sadu W40022 o rozšíření vzduchovodu W40025 nebo W PŘÍSLUŠENSTVÍ Rozšíření vzduchotechnického kanálu sání pro tepelná čerpadla AMBIENT Obj. číslo Popis Š / V / H [mm] CENA [CZK] W40025 Rozšíření vzduchovodu bez otvoru (2 ks) / 390 / W40026 Rozšíření vzduchovodu s revizním otvorem (2 ks) / 390 / Sada pro rozšíření vzduchotechnického kanálu W40022 slouží k dosažení průřezu potrubí mm (sání tepelného čerpadla). Použitý materiál (EPP) vyniká svými tepelně i hlukově izolačnímy parametry, díky kterým není zapotřebí další izolace. Sada je tvořena dvěma plnými díly (W40025), nebo jedním dílem s revizním otvorem a jedním plným dílem (W40026). 38

39 VZDUCHOTECHNICKÉ KOMPONENTY Protidešťové žaluzie vzduchovodu pro tepelná čerpadla AMBIENT Obj. číslo Popis Š / V / H [mm] CENA [CZK] W40027 Protidešťová žaluzie sání 842 / / W40028 Protidešťová žaluzie výdech 842 / 646 / W40411 Odkapnička protidešťové žaluzie Sada 2 ks Hliníkové žaluzie jsou určeny pro zakončení sacího a výdechového vzduchotechnického potrubí a jsou opatřeny sítí proti vniknutí hmyzu. Montážní příslušenství vzduchovodů pro tepelná čerpadla AMBIENT Obj. číslo Popis Š / V / H [mm] CENA [CZK] W40032 Podpěrný závěs vzduchovodu 850 / 530 / W40033 Set pro prodloužení vzduchovodu 740 W40049 Lepící páska pro utěsnění spojů 390 W40419 Montážní mazivo 250 g 53 Redukce kruhového vzduchovodu pro THERMAL 300 Obj. číslo Popis Dimenze [mm] CENA [CZK] Y K Redukce vzduchovodu Redukce kruhového vzduchovodu pro instalaci vzduchových rozvodů tepelného čerpadla THERMAL 300 je vyrobena z pozinkovaného plechu a je na obou hrdlech opatřena břitovým těsněním. Oblouk kruhového vzduchovodu pro THERMAL 300 PŘÍSLUŠENSTVÍ Obj. číslo Popis Dimenze [mm] CENA [CZK] Y K Oblouk 90 EPP Oblouk kruhového vzduchovodu pro instalaci vzduchových rozvodů tepelného čerpadla THERMAL 300 je vyroben z EPP o tloušťce 15 mm, je opatřen spojovacím hrdlem a je standardně dodáván v provedení 90. Řezem v předem vyznačeném místě lze oblouk upravit na úhel 45. Potrubí není třeba dále tepelně izolovat. 39

40 VZDUCHOTECHNICKÉ KOMPONENTY Hrdlo kruhového vzduchovodu pro THERMAL 300 Obj. číslo Popis Dimenze [mm] CENA [CZK] Y K Spojovací hrdlo EPP Hrdlo kruhového vzduchovodu pro instalaci vzduchových rozvodů tepelného čerpadla THERMAL 300 je vyrobeno z EPP o tloušťce 15 mm, slouží ke spojování EPP potrubí při jeho dořezávání. Potrubí není třeba dále tepelně izolovat. Trubka kruhového vzduchovodu pro THERMAL 300 Obj. číslo Popis Dimenze [mm] Délka [mm] CENA [CZK] Y K Trubka EPP Trubka kruhového vzduchovodu pro instalaci vzduchových rozvodů tepelného čerpadla THERMAL 300 je vyrobena z EPP o tloušťce 15 mm, je opatřena spojovacím hrdlem a lze ji zkrátit na libovolnou délku. Potrubí není třeba dále tepelně izolovat. Hliníkové protidešťové žaluzie vzduchovodu pro THERMAL 300 PŘÍSLUŠENSTVÍ Obj. číslo Popis Dimenze [mm] CENA [CZK] Y K Protidešťová žaluzie bílá Y K Protidešťová žaluzie nelakovaná Protidešťová žaluzie pro sání nebo výdech vzduchovodných rozvodů tepelného čerpadla THERMAL 300 je vyrobena z hliníkového plechu. Nerezová protidešťová žaluzie vzduchovodu pro THERMAL 300 Obj. číslo Popis Dimenze [mm] CENA [CZK] Y K Protidešťová žaluzie nerez, bezbarvý lak Protidešťová žaluzie pro sání nebo výdech vzduchovodných rozvodů tepelného čerpadla THERMAL 300 je vyrobena z nerezového plechu. 40

41 SYSTÉMOVÉ PŘÍSLUŠENSTVÍ Hydrobox HBX mini Obj. číslo Pro tepelné čerpadlo Výkon elektrokotle [kw] V / Š / H [mm] Dimenze připojení [in] CENA [CZK] W40170 AWX 06 ECO 2 3,0 800 / 560 / 370 1" W40176 AWX 08 ECO 2 4,5 800 / 560 / 370 1" W40177 AWX 10 ECO 2 6,0 800 / 560 / 370 1" W40306 AWX 14 ECO 2 7,5 800 / 560 / 370 5/4" Hydrobox HBX mini bez ovládacího panelu je univerzální řešení určené především pro připojení tepelného čerpadla ECONOMIC k otopné soustavě. Toto systémové řešení velmi usnadňuje celkovou instalaci tepelného čerpadla. Přehled základní výbavy a parametrů: Úsporné cirkulační čerpadlo sekundárního okruhu tepelného čerpadla Třícestný přepínací ventil topení / příprava teplé vody Tlaková expanzní nádoba 12 litrů, přetlakový ventil 2,5 bar, odvzdušnění Rozsah elektrovýbavy plně odpovídá zařízení Powerbox Hydrobox HBX mini Comfort Obj. číslo Pro tepelné čerpadlo Výkon elektrokotle [kw] V / Š / H [mm] Dimenze připojení [in] CENA [CZK] W40332 AWX 06 ECO 2 3,0 800 / 560 / 370 1" W40335 AWX 08 ECO 2 4,5 800 / 560 / 370 1" W40336 AWX 10 ECO 2 6,0 800 / 560 / 370 1" W40338 AWX 14 ECO 2 7,5 800 / 560 / 370 5/4" Hydrobox HBX mini s ovládacím panelem je univerzální řešení určené pro připojení tepelného čerpadla ECONOMIC k otopné soustavě. Toto systémové řešení velmi usnadňuje celkovou instalaci tepelného čerpadla. Pomocí ovládacího panelu je možné nastavovat a měnit veškeré parametry regulace tepelného čerpadla a otopného systému. Přehled základní výbavy a parametrů: Úsporné cirkulační čerpadlo sekundárního okruhu tepelného čerpadla Třícestný přepínací ventil topení / příorava teplé vody Tlaková expanzní nádoba 12 litrů, přetlakový ventil 2,5 bar, odvzdušnění Rozsah elektrovýbavy plně odpovídá elektrickému rozváděči tepelného čerpadla ECONOMIC Comfort PŘÍSLUŠENSTVÍ 41

42 SYSTÉMOVÉ PŘÍSLUŠENSTVÍ Oddělený kondenzátor Splitbox Obj. číslo Pro tepelné čerpadlo V / Š / H [mm] Dimenze připojení chladivového potrubí [mm] Dimenze připojení topenářského potrubí [in] CENA [CZK] AWX ECO 670 / 525 / Cu Cu /4" Cu 16 1 AWX 08 D 670 / 525 / Cu /4" AWX 16 D 670 / 525 / Cu /4" Připojení tepelného čerpadla prostřednictvím systémové jednotky splitbox zajistí stoprocentní ochranu tepelného čerpadla před rizikem zámrzu. Systémová jednotka obsahuje kondenzátor, ve kterém dochází k přenosu tepla z chladivového okruhu do okruhu otopné vody. Propojení splitboxu s tepelným čerpadlem je nutné provést v tabulce definovaným chladivovým potrubím pájeným stříbrnou pájkou dle chlaďařských zvyklostí. Hydraulické připojení je tředa provést podle standardních postupů, na výstupním potrubí je třeba instalovat odpovídající pojistný ventil. Systémovou jednotku splitbox je možné zakoupit pouze zároveň s odpovídajícím tepelným čerpadlem. PŘÍSLUŠENSTVÍ 42

43 OSTATNÍ PŘÍSLUŠENSTVÍ Odkapní vany pro odvod kondenzátu Obj. číslo Typ tepelného čerpadla D / Š / H [mm] CENA [CZK] W40254 AWX 06, 08 ECO / 215 / W40255 AWX 10, 14 ECO; AWX 08, 16 D / 215 / Tepelné čerpadlo AWX je možné instalovat i na zpevněnou plochu. V takovém případě je nutné ze spodního prostoru pod výparníkem odvést kondenzát vznikající ze vzdušné vlhkosti a odtáté námrazy. Odkapní vana a připojené potrubí je při nízkých venkovních teplotách vyhřívána topným kabelem, který je automaticky spínán dle nastavení regulace tepelného čerpadla. Ocelové konzole Obj. číslo Typ tepelného čerpadla D / Š / H [mm] CENA [CZK] W40225 AWX ECO, AWX 08, 16 D Sada 2 ks 950 / 850 / W40228 AWX ECO, AWX 08, 16 D prodloužené Sada 2 ks / / Tepelné čerpadlo AWX je možné instalovat na ocelové konzole připevněné k nosné stěně nebo jiné stavební konstrukcí. Konzole jsou vyrobeny z válcovaných ocelových profilů tvaru U a jsou žárově zinkovány. Prodloužené konzole jsou vhodné pro montáž k nosné stěně, která je dále opatřená fasádní izolací. Dodávají se vždy v páru. Kryty připojovacích armatur pro tepelná čerpadla DYNAMIC a ECONOMIC Obj. číslo Typ tepelného čerpadla D / Š / H [mm] CENA [CZK] W40346 AWX ECO / 279 / W40347 AWX 14 ECO / 279 / W40349 AWX 08 D / 305 / W40350 AWX 16 D / 305 / PŘÍSLUŠENSTVÍ Kryt je možné využít v případech, kdy připojovací armatury a propojovací vedení z tepelného čerpadla AWX jsou za čerpadlem zavedeny přímo do země, nebo do propojovacího kanálu. 43

44 OSTATNÍ PŘÍSLUŠENSTVÍ Plastové základy pro instalaci tepelných čerpadel vzduch voda Obj. číslo Typ tepelného čerpadla D / Š / H [mm] CENA [CZK] W40324 AWX 06, 08 ECO / 700 / W40326 AWX 10, 14 ECO, AWX 08, 16 D / 800 / W40354 AW 22 SB (2 ks!) / 850 / W40355 AW 36 SB (2 ks!) / / Hotový základ pro instalaci tepelných čerpadel vzduch-voda. Základ je vyroben z recyklovaného plastu s odolností vůči UV záření. Horní plochy určené pro ustavení tepelného čerpadla jsou překryty nerezovým plechem. Výhodou hotového základu je jeho velmi jednoduchá instalace sestávající se z montáže jednotlivých prefabrikovaných dílců, osazení smontovaného základu na zhutněný a vyrovnaný podklad a jeho obsypání zeminou. Vnitřní prostor se dle doporučení vysype štěrkem pro vytvoření drenážní vrstvy. Ochranné mřížky výparníků pro tepelná čerpadla DYNAMIC Obj. číslo Typ tepelného čerpadla D / Š / H [mm] CENA [CZK] W40393 AWX 08 D / 917 / W40394 AWX 16 D / / Ochranná mřížka výparníku kompaktních tepelných čerpadel vzduch voda slouží k zamezení nasání hrubších nečistot do prostoru lamelového výměníku tepla. PŘÍSLUŠENSTVÍ Příchytka teplotní sondy Obj. číslo Typ CENA [CZK] Příchytka teplotní sondy 49 Příchytka teplotní sondy je určena k připevnění teplotní sondy otopného okruhu na stěnu kruhového potrubí. 44

45 TECHNICKÉ PARAMETRY 45 TECHNICKÉ PARAMETRY

46 DYNAMIC Ceny HP3AWX DYNAMIC R R Objednací číslo W20307 W20385 W20308 W20386 SVT SVT SVT SVT SVT Cena [CZK] "R" Varianta tepelných čerpadel s aktivním chlazením Technické parametry Primární zdroj energie Sekundární okruh Chladivový okruh Elektrické parametry (A2/W35) HP3AWX DYNAMIC R R Rozsah teplot primárního zdroje tepla (vzduchu) topení C od 20 do +35 od 20 do +35 od 20 do +35 od 20 do +35 Rozsah teplot primárního zdroje tepla (vzduchu) chlazení C od +15 do +45 od +15 do +45 Minimální průtok vody m 3 /h 1,7 1,7 2,8 2,8 Tlaková ztráta na TČ kpa 5,8 5,8 10,6 10,6 Min. / max. pracovní přetlak bar 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 Připojovací rozměr in G 1 1/4" G 1 1/4" G 1 1/4" G 1 1/4" Maximální výstupní teplota otopné vody (při teplotě venk. vzduchu 5 až +20 C) C Typ chladiva R410A R410A R410A R410A Množství chladiva kg 4,75 9,10 5,80 10,90 Ekvivalentní množství CO 2 kg Četnost povinných kontrol 1 / rok 1 / rok 1 / rok Kompresor typ Scroll Scroll Scroll Scroll Řízení kompresoru Invertor Invertor Invertor Invertor Výrobce kompresoru Mitsubishi Mitsubishi Mitsubishi Mitsubishi Jmenovitý příkon kw 1,40 1,40 2,04 2,04 Jmenovité napětí / frekvence V / Hz / / / / 50 Ustálený proud / náběhový proud A 2,85 / 13,3 2,85 / 13,3 4,15 / 18,6 4,15 / 18,6 Maximální tepelný výkon kw 10,9 10,9 17,1 17,1 Elektrické krytí IP14B IP14B IP14B IP14B TECHNICKÉ PARAMETRY 46

47 DYNAMIC Energetické parametry tepelných čerpadel TOPENÍ HP3AWX DYNAMIC 08 (R) 16 (R) Rozsah topného výkonu kw 4,9 13,0 6,3 22,0 A7/W35 Jmenovitý tepelný výkon kw 4,9 6,3 Jmenovitý příkon kw 1,0 1,2 Topný faktor (COP) 5,02 5,06 Rozsah topného výkonu kw 4,5 10,9 7,7 17,1 A2/W35 Jmenovitý tepelný výkon kw 5,8 8,8 Jmenovitý příkon kw 1,4 2,0 Topný faktor (COP) 4,11 4,32 Rozsah topného výkonu kw 4,0 9,8 6,3 16,6 A-7/W35 Jmenovitý tepelný výkon kw 6,4 12,9 Jmenovitý příkon kw 2,0 4,1 Topný faktor (COP) 3,15 3,15 Rozsah topného výkonu kw 2,9 8,4 5,0 13,7 A-15/W35 Jmenovitý tepelný výkon kw 7,3 13,7 Jmenovitý příkon kw 3,2 5,7 Topný faktor (COP) 2,28 2,41 Rozsah topného výkonu kw 4,8 10,4 6,9 18,9 A15/W55 Jmenovitý tepelný výkon kw 7,6 9,8 Jmenovitý příkon kw 2,4 3,1 Topný faktor (COP) 3,13 3,19 Rozsah topného výkonu kw 4,5 11,8 7,2 18,9 A7/W55 Jmenovitý tepelný výkon kw 4,7 6,9 Jmenovitý příkon kw 1,7 2,4 Topný faktor (COP) 2,82 2,89 Rozsah topného výkonu kw 3,9 10,1 6,8 16,0 A2/W55 Jmenovitý tepelný výkon kw 5,5 8,4 Jmenovitý příkon kw 2,2 3,2 Topný faktor (COP) 2,53 2,60 Rozsah topného výkonu kw 3,3 9,3 5,8 15,4 A-7/W55 Jmenovitý tepelný výkon kw 5,5 12,8 Jmenovitý příkon kw 2,7 6,0 Topný faktor (COP) 2,03 2,13 Energetické parametry měřeny dle normy EN TECHNICKÉ PARAMETRY

48 DYNAMIC Energetické parametry tepelných čerpadel CHLAZENÍ A35/W7 A35/W18 HP3AWX DYNAMIC 08 R 16 R Rozsah chladícího výkonu kw 5,0 9,0 5,0 14,0 Jmenovitý chladící výkon kw 7,0 10,0 Jmenovitý příkon kw 2,0 4,3 Chladící faktor (EER) 3,5 2,3 Rozsah chladícího výkonu kw 6,5 11,5 6,5 16,5 Jmenovitý chladící výkon kw 8,0 10,5 Jmenovitý příkon kw 1,7 3,6 Chladící faktor (EER) 4,8 2,9 Výstupní teplota chladící vody C od +7 do +25 od +7 do +25 Energetické parametry měřeny dle normy EN Hlukové parametry HP3AWX DYNAMIC 08 (R) 16 (R) 1 m db 39,9 / 36,8* 44,7 / 43,1* Hladina akustikého tlaku Laeq,T v poloprostoru bez odrazových 3 m db 30,4 / 27,3* 35,2 / 33,6* ploch ve vzdálenosti 5 m db 25,9 / 22,8* 30,7 / 29,1* 10 m db 19,9 / 16,8* 24,7 / 23,1* Hladina akustikého výkonu (30 ot./s) db 47,9 / 44,8* 52,7 / 51,1* * Při snížených otáčkách ventilátoru Hladina akustického výkonu dle EN a EN ISO TECHNICKÉ PARAMETRY 48

49 DYNAMIC Jištění a dimenzování přívodů Kompresor HP3AWX DYNAMIC 08 (R) 16 (R) Náběhový proud A 13,3 18,6 Max. provozní proud A 13,3 18,6 Ustálený proud A 2,9 4,2 Dimenze jističe hlavního přívodu tepelného čerpadla C16/3 C20/3 Ventilátor A 0,9 0,9 Sekundární cirkulační čerpadlo A 1,0 1,0 Odebíraný proud Cirkulační čerpadla otopného systému 3 okruhy A 1,5 1,5 Řídicí obvody tepelného čerpadla A 1,1 1,1 Řídicí obvody regulace A 0,3 0,3 Dimenze jističe přívodu rozváděče tepelného čerpadla B10/1 B10/1 elektrokotel 3,0 + 3,0 (+ 3,0)* kw B16/3 B16/3 Dimenzování jističe elektrokotel 4,5 + 4,5 (+ 3,0)* kw B20/3 B20/3 samostatného přívodu napájení elektrokotle elektrokotel 6,0 + 6,0 (+ 3,0)* kw B25/3 B25/3 elektrokotel 7,5 + 7,5 (+ 3,0)* kw B32/3 B32/3 * Do výpočtu jištění přívodu jsou zahrnuty dva stupně elektrokotle a topné těleso přímotopného dohřevu teplé vody Délka propojovacího vedení HP3AWX DYNAMIC R R Výpočtový průtok m 3 /h 1,7 1,7 2,8 2,8 Oběhové čerpadlo okruhu TČ WILO PARA G 25/8-75 PWM GRUNDFOS UPML PWM Disponibilní tlak oběhového čerpadla ponížený o tlakovou ztrátu TČ kpa 58,8 75,3 Světlost potrubí mm DN 25 DN 25 DN 25 DN 32 DN 25 DN 32 Mezní délka trasy potrubí propojovacího vedení [m] * Zapojení TČ s elektrokotlem a akumulační nádobou Zapojení TČ s elektrokotlem, akumulační nádobou a zásobníkem TeV * Použité Cu potrubí s pájenými nebo lisovanými spoji Předpokladem je použití deseti kolen na trase propojovacího vedení. Kvalita vody v otopném systému: Voda napouštěná do otopného systému musí splňovat parametry předepsané normou ČSN a předpisu VDI Předepsané vlastnosti otopné vody je nutné periodicky kontrolovat a dle potřeby provést její úpravu nebo výměnu. 49 TECHNICKÉ PARAMETRY

50 DYNAMIC A A-A (1 360*) ➂ ➁ ➀ (150) (120) (120) Rostlý terén min Drenážní vrstva 520 A Betonový základový pás Obrubník TECHNICKÉ PARAMETRY Legenda 1 Výstup otopná soustava 2 Vstup otopná soustava 3 Vstup elektrického napájení / datové komunikace * Výška tepelného čerpadla HP3AWX 16 DYNAMIC 50

51 ECONOMIC Ceny HP3AWX ECONOMIC HP3AWX ECONOMIC COMFORT Objednací číslo W20401 W20402 W20403 W20404 W20405 W20406 W20407 W20408 SVT SVT 5604 SVT 5606 SVT 5607 SVT 5608 SVT 5604 SVT 5606 SVT 5607 SVT 5608 Cena [CZK] Technické parametry HP3AWX ECONOMIC Rozsah teplot primárního zdroje tepla (vzduchu) C od 18 do +35 od 18 do +35 od 18 do +35 od 18 do +35 Maximální výstupní teplota otopné vody (při teplotě venk. vzduchu 0 až +35 C) C Minimální průtok vody m 3 /h 1,4 1,8 2,3 2,8 Sekundární okruh: Tlaková ztráta na TČ kpa 7,0 9,0 9,0 10,0 Min. / max. pracovní přetlak bar 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 Přípojovací rozměr in G 1 1/4" G 1 1/4" G 1 1/4" G 1 1/4" Typ chladiva R410A R410A R410A R410A Množství chladiva kg 1,9 2,1 2,4 2,7 Ekvivalentní množství CO 2 kg Chladivový okruh: Četnost povinných kontrol Kompresor typ Scroll Scroll Scroll Scroll Řízení kompresoru ON / OFF ON / OFF ON / OFF ON / OFF Výrobce kompresoru Copeland Copeland Copeland Copeland Jmenovitý příkon kw 1,78 2,29 2,96 3,71 Jmenovité napětí / frekvence V / Hz / / / 50 3 x400 / 50 Elektrické parametry (A2/W35): Ustálený proud / náběhový proud A 6,2 / 22,0 7,4 / 26,0 9,7 / 31,0 13,0 / 38,0 Tepelný výkon čerpadla kw 6,26 8,08 10,91 13,23 Elektrické krytí IP24 IP24 IP24 IP24 51 TECHNICKÉ PARAMETRY

52 ECONOMIC Energetické parametry tepelných čerpadel HP3AWX ECONOMIC Tepelný výkon kw 7,6 10,5 13,2 15,6 A7/W35 Příkon kw 1,8 2,4 3,0 3,8 Topný faktor (COP) 4,20 4,42 4,35 4,11 Tepelný výkon kw 6,3 8,1 10,9 13,2 A2/W35 Příkon kw 1,8 2,3 3,0 3,7 Topný faktor (COP) 3,52 3,53 3,69 3,57 Tepelný výkon kw 4,9 6,5 8,9 10,5 A-7/W35 Příkon kw 1,8 2,3 2,9 3,6 Topný faktor (COP) 2,74 2,83 3,07 2,88 Tepelný výkon kw 3,9 5,1 7,2 8,7 A-15/W35 Příkon kw 1,7 2,2 2,8 3,5 Topný faktor (COP) 2,26 2,30 2,60 2,47 Tepelný výkon kw 8,1 12,6 14,3 18,2 A15/W55 Příkon kw 2,6 3,7 4,4 5,6 Topný faktor (COP) 3,08 3,42 3,28 3,23 Tepelný výkon kw 7,2 9,7 12,4 16,1 A7/W55 Příkon kw 2,6 3,5 4,3 5,5 Topný faktor (COP) 2,75 2,82 2,88 2,93 Tepelný výkon kw 6,0 7,9 10,2 12,9 A2/W55 Příkon kw 2,5 3,3 4,1 5,2 Topný faktor (COP) 2,37 2,41 2,48 2,47 Tepelný výkon kw 4,8 6,3 8,3 10,3 A-7/W55 Příkon kw 2,5 3,2 4,0 5,1 Energetické parametry měřeny dle normy EN Hlukové parametry Topný faktor (COP) 1,90 1,97 2,08 2,03 TECHNICKÉ PARAMETRY Hladina akustikého tlaku Laeq,T ve volném prostoru bez odrazových ploch ve vzdálenosti 52 HP3AWX ECONOMIC m db 51,0 51,0 51,0 51,0 3 m db 42,0 42,0 42,0 42,0 5 m db 37,0 37,0 37,0 37,0 10 m db 31,0 31,0 31,0 31,0 Hladina akustického výkonu db 61,4 61,4 61,4 61,4 Hladina akustického výkonu dle EN a EN ISO

53 ECONOMIC Jištění a dimenzování přívodů Kompresor HP3AWX ECONOMIC Náběhový proud (Softstartér) A Max. provozní proud A 6,2 7,4 9,7 13,0 Ventilátor A 0,4 0,4 0,4 0,4 Sekundární cirkulační čerpadlo A 0,4 0,8 0,8 0,8 Odebíraný proud Cirkulační čerpadla otopného systému 2 okruhy A 0,7 0,7 0,7 0,7 Řídicí obvody tepelného čerpadla A 0,2 0,2 0,2 0,2 Dimenzování jističe hlavního přívodu tepelného čerpadla bez elektrokotle C 16/3 C 16/3 C 16/3 C 20/3 V návrhu jističe jsou započítány hodnoty proudů kompresoru, ventilátoru, sekundárního cirkulačního čerpadla, cirkulačních čerpadel otopného systému a řídicích obvodů tepelného čerpadla. zapojení tepelného čerpadla v bivalentním provozu s elektrokotlem Elektrokotel 3,0 + 3,0 kw C16/3 C16/3 C20/3 C20/3 Dimenzování jističe hlavního Elektrokotel 4,5 + 4,5 kw C16/3 C16/3 C20/3 C25/3 přívodu tepelného čerpadla s elektrokotlem Elektrokotel 6,0 + 6,0 kw C20/3 C20/3 C25/3 C25/3 Elektrokotel 7,5 + 7,5 kw C20/3 C25/3 C25/3 C32/3 V návrhu jističe jsou započítány hodnoty proudů kompresoru a jednoho stupně elektrokotle v bivalentním provozu. Dále pak hodnoty proudů ventilátoru, sekundárního cirkulačního čerpadla, cirkulačních čerpadel otopného systému a řídicích obvodů tepelného čerpadla. Délka propojovacího vedení HP3AWX ECONOMIC Výpočtový průtok m 3 /h 1,4 1,8 2,3 2,8 Oběhové čerpadlo okruhu TČ GRUNDFOS ALPHA 1L GRUNDFOS UPM3L FLEX AS GRUNDFOS UPML AUTO Disponibilní tlak oběhového čerpadla ponížený o tlakovou ztrátu TČ kpa 35,9 60,1 47,7 75,9 Světlost potrubí mm DN 25 DN 25 DN 25 DN 32 DN 25 DN 32 Mezní délka trasy potrubí propojovacího vedení [m] * Zapojení TČ s elektrokotlem a akumulační nádobou Zapojení TČ s elektrokotlem, akumulační nádobou a zásobníkem TeV * Použité Cu potrubí s pájenými nebo lisovanými spoji Předpokladem je použití deseti kolen na trase propojovacího vedení. Kvalita vody v otopném systému: Voda napouštěná do otopného systému musí splňovat parametry předepsané normou ČSN a předpisu VDI Předepsané vlastnosti otopné vody je nutné periodicky kontrolovat a dle potřeby provést její úpravu nebo výměnu. 53 TECHNICKÉ PARAMETRY

54 ECONOMIC A A-A ➂ A ➀ ➁ D C B min 700 (150) (120) E (120) Rostlý terén Drenážní vrstva * 380* 160* A Betonový základový pás Obrubník TECHNICKÉ PARAMETRY Rozměry a hmotnost HP3AWX ECONOMIC A B Rozměry C mm D E * Elektrický rozváděč je pouze u varianty "ECONOMIC Comfort" 54 Legenda 1 Výstup otopná soustava 2 Vstup otopná soustava 3 Vstup elektrického napájení / datové komunikace

55 AMBIENT Ceny HP3AW AMBIENT R R Objednací číslo W20369 W20371 W20370 W20372 SVT SVT SVT SVT SVT Cena [CZK] "R" Varianta tepelných čerpadel s aktivním chlazením Technické parametry Primární zdroj energie Sekundární okruh Chladivový okruh Elektrické parametry (A2/W35) HP3AW AMBIENT R R Rozsah teplot primárního zdroje tepla (vzduchu) topení C od 20 do +35 od 20 do +35 od 20 do +35 od 20 do +35 Rozsah teplot primárního zdroje tepla (vzduchu) chlazení C od +15 do +45 od +15 do +45 Minimální průtok vody m 3 /h 1,7 1,7 2,8 2,8 Tlaková ztráta na TČ kpa 7,7 7,7 14,8 14,8 Disponibilní tlak na výstupu z TČ kpa 61,3 61,3 30,2 30,2 Min. / max. pracovní přetlak bar 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 Připojovací rozměr in G 1 1/4" G 1 1/4" G 1 1/4" G 1 1/4" Maximální výstupní teplota otopné vody (při teplotě venk. vzduchu 5 až +20 C) C Typ chladiva R410A R410A R410A R410A Množství chladiva kg 6,00 10,40 7,40 11,90 Ekvivalentní množství CO 2 kg Četnost povinných kontrol 1 / rok 1 / rok 1 / rok 1 / rok Kompresor typ Scroll Scroll Scroll Scroll Řízení kompresoru Invertor Invertor Invertor Invertor Výrobce kompresoru Mitsubishi Mitsubishi Mitsubishi Mitsubishi Jmenovitý příkon kw 1,38 1,38 2,08 2,08 Jmenovité napětí / frekvence V / Hz / / / / 50 Ustálený proud / náběhový proud A 2,79 / 13,3 2,79 / 13,3 4,21 / 18,6 4,21 / 18,6 Maximální tepelný výkon kw 12,3 12,3 19,1 19,1 Elektrické krytí IP2X IP2X IP2X IP2X 55 TECHNICKÉ PARAMETRY

56 TECHNICKÉ PARAMETRY AMBIENT Energetické parametry tepelných čerpadel TOPENÍ 56 A7/W35 A2/W35 A-7/W35 A-15/W35 A15/W55 A7/W55 A2/W55 A-7/W55 Energetické parametry měřeny dle normy EN HP3AW AMBIENT 08 (R) 16 (R) Rozsah topného výkonu kw 4,9 12,3 5,1 19,1 Jmenovitý tepelný výkon kw 4,9 6,1 Jmenovitý příkon kw 1,0 1,2 Topný faktor (COP) 4,96 4,90 Rozsah topného výkonu kw 5,4 11,6 7,7 16,6 Jmenovitý tepelný výkon kw 5,7 8,8 Jmenovitý příkon kw 1,4 2,1 Topný faktor (COP) 4,12 4,21 Rozsah topného výkonu kw 4,2 10,3 6,3 16,6 Jmenovitý tepelný výkon kw 6,6 12,7 Jmenovitý příkon kw 2,1 4,2 Topný faktor (COP) 3,09 3,06 Rozsah topného výkonu kw 3,1 8,5 4,9 13,5 Jmenovitý tepelný výkon kw 7,4 13,5 Jmenovitý příkon kw 3,3 5,7 Topný faktor (COP) 2,24 2,37 Rozsah topného výkonu kw 4,9 10,7 8,4 16,8 Jmenovitý tepelný výkon kw 7,8 10,1 Jmenovitý příkon kw 2,5 3,2 Topný faktor (COP) 3,15 3,17 Rozsah topného výkonu kw 4,0 10,5 5,7 17,5 Jmenovitý tepelný výkon kw 4,8 7,1 Jmenovitý příkon kw 1,7 2,5 Topný faktor (COP) 2,83 2,85 Rozsah topného výkonu kw 4,1 11,4 7,2 15,5 Jmenovitý tepelný výkon kw 5,7 8,1 Jmenovitý příkon kw 2,3 3,2 Topný faktor (COP) 2,52 2,56 Rozsah topného výkonu kw 3,4 9,5 5,8 15,3 Jmenovitý tepelný výkon kw 5,6 12,7 Jmenovitý příkon kw 2,8 6,1 Topný faktor (COP) 2,01 2,09

57 AMBIENT Energetické parametry tepelných čerpadel CHLAZENÍ A35/W7 A35/W18 HP3AW AMBIENT 08 R 16 R Rozsah chladícího výkonu kw 5,0 9,0 5,0 14,0 Jmenovitý chladící výkon kw 7,0 10,0 Jmenovitý příkon kw 2,0 4,3 Chladící faktor (EER) 3,50 2,30 Rozsah chladícího výkonu kw 6,5 11,5 6,5 16,5 Jmenovitý chladící výkon kw 8,0 10,5 Jmenovitý příkon kw 1,7 3,6 Chladící faktor (EER) 4,80 2,90 Výstupní teplota chladící vody C od +7 do +25 od +7 do +25 Energetické parametry měřeny dle normy EN Hlukové parametry HP3AW AMBIENT 08 (R) 16 (R) 1 m db 43,8 / 39,6* 46,8 / 42,6* Hladina akustikého tlaku Laeq,T v poloprostoru bez odrazových 3 m db 34,3 / 30,1* 37,3 / 33,1* ploch u výdechu vzduchovodu ve vzdálenosti 5 m db 29,8 / 25,6* 32,8 / 28,6* 10 m db 23,8 / 19,6* 26,8 / 22,6* Hladina akustického výkonu výfuk na fasádě (30 ot./s) db 51,8 / 47,6* 54,8 / 50,6* Hladina akustikého tlaku pro vnitřní umístění jednotky TČ na pevné základně před stěnou ve vzdálenosti 1 m db 33,8 / 31,4* 36,8 / 34,4* Hladina akustického výkonu vnitřní prostředí (30 ot./s) db 48,0 / 45,6* 51,0 / 48,6* * Při snížených otáčkách ventilátoru Hladina akustického výkonu dle EN a EN ISO TECHNICKÉ PARAMETRY

58 AMBIENT Jištění a dimenzování přívodů Kompresor HP3AW AMBIENT 08 (R) 16 (R) Náběhový proud A 13,3 18,6 Max. provozní proud A 13,3 18,6 Ustálený proud A 2,9 4,2 Dimenze jističe hlavního přívodu tepelného čerpadla C16/3 C20/3 Ventilátor A 2,1 2,1 Sekundární cirkulační čerpadlo A 1,0 1,0 Odebíraný proud Cirkulační čerpadla otopného systému 3 okruhy A 1,5 1,5 Řídicí obvody tepelného čerpadla A 1,1 1,1 Řídicí obvody regulace A 0,3 0,3 Dimenze jističe přívodu rozváděče tepelného čerpadla B10/1 B10/1 1. st. elektrokotle (3,0 kw) A 4,4 4,4 Odebíraný proud elektrokotlem 2. st. elektrokotle (6,0 kw) A 8,7 8,7 Přímotopný dohřev TeV (3,0 kw) A 4,4 4,4 Dimenze jističe samostatného přívodu napájení elektrokotle B20/3 B20/3 * Do výpočtu jištění přívodu jsou zahrnuty dva stupně elektrokotle a topné těleso přímotopného dohřevu teplé vody Kvalita vody v otopném systému: Voda napouštěná do otopného systému musí splňovat parametry předepsané normou ČSN a předpisu VDI Předepsané vlastnosti otopné vody je nutné periodicky kontrolovat a dle potřeby provést její úpravu nebo výměnu. TECHNICKÉ PARAMETRY 58

59 AMBIENT ➁ ➀ ➂ ➃ ➄ Prostupy vzduchovodů stavebními konstrukcemi Legenda 1 Výstup teplá voda Sání Výdech Šířka prostupu vzduchovodu min. 770 min. 770 Výška prostupu vzduchovodu min. 960 min. 570 Výška spodní hrany prostupu vzduchovodu od podlahy Odvod kondenzátu 3 Výstup otopná soustava 4 Vstup otopná soustava 5 Vstup elektrického napájení / datové komunikace 59 TECHNICKÉ PARAMETRY

60 SPLIT Ceny HP3AW SPLIT 22 SB 22 SBR 36 SB 36 SBR Objednací číslo W20235 W20238 W20237 W20240 SVT SVT 3676 SVT 3676 SVT 3680 SVT 3680 Cena [CZK] "SBR" Varianta tepelných čerpadel s aktivním chlazením Technické parametry TECHNICKÉ PARAMETRY 60 HP3AW SPLIT 22 SB 22 SBR 36 SB 36 SBR Rozsah teplot primárního zdroje tepla (vzduchu) topení C od 25 do +35 od 25 do +35 Rozsah teplot primárního zdroje tepla (vzduchu) chlazení C od +15 do +40 od +15 do +40 Maximální výstupní teplota otopné vody (při teplotě venk. vzduchu 8 až +35 C) C Minimální průtok vody m 3 /h 3,4 5,8 Sekundární okruh Tlaková ztráta na TČ kpa 15,0 14,0 Min. / max. pracovní přetlak bar 0,3 / 6,0 0,3 / 6,0 Přípojovací rozměr in G 1 1/2" G 1 1/2" Typ chladiva R404A* R404A* Množství chladiva** kg 12,0 20,0 18,0 28,0 Ekvivalentní množství CO 2 kg Chladivový okruh Četnost povinných kontrol 1 / rok 2 / rok 2 / rok Kompresor typ Scroll Scroll Řízení kompresoru ON / OFF ON / OFF Výrobce kompresoru Copeland Copeland Dimenze potrubí primárního okruhu Elektrické parametry (A2/ W35) Sání mm Počet trubek ks 2 2 Výtlak mm Počet trubek ks 1 1 Vzájemné propojení výparníkových jednotek mm Počet trubek ks 1 1 Jmenovitý příkon kw 6,2 10,0 Jmenovité napětí / frekvence V / Hz / / 50 Ustálený proud / náběhový proud A 20,9 / 50,0 31,6 / 83,0 Tepelný výkon čerpadla kw 21,5 36,4 Elektrické krytí vnitřní jednotky IP40 IP40 Elektrické krytí vnějších jednotek IP54 IP54 * Zařízení je možno po domluvě s výrobcem naplnit alternativním chladivem R449A (GWP 1397), nebo R452A (GWP 2141) ** Celkové množství chladiva je závislé na délce propojovacího vedení, proto se výsledné množství může lišit od uvedeného

61 SPLIT Energetické parametry tepelných čerpadel TOPENÍ A7/W35 A2/W35 A-7/W35 A-15/W35 A15/W55 A7/W50 A2/W50 A-7/W50 A-15/W50 HP3AW SPLIT 22 SB (R) 36 SB (R) Tepelný výkon kw 24,1 40,8 Příkon kw 6,4 10,4 Topný faktor (COP) 3,8 3,9 Tepelný výkon kw 21,5 36,4 Příkon kw 6,2 10,0 Topný faktor (COP) 3,5 3,6 Tepelný výkon kw 17,1 29,0 Příkon kw 5,8 9,3 Topný faktor (COP) 3,0 3,1 Tepelný výkon kw 13,6 23,1 Příkon kw 5,4 8,8 Topný faktor (COP) 2,5 2,6 Tepelný výkon kw 24,7 42,0 Příkon kw 8,4 13,8 Topný faktor (COP) 2,9 3,0 Tepelný výkon kw 21,7 36,9 Příkon kw 7,8 12,7 Topný faktor (COP) 2,8 2,8 Tepelný výkon kw 19,4 33,0 Příkon kw 7,6 12,3 Topný faktor (COP) 2,6 2,7 Tepelný výkon kw 15,6 26,5 Příkon kw 7,1 11,5 Topný faktor (COP) 2,2 2,3 Tepelný výkon kw 12,6 21,3 Příkon kw 6,6 10,8 Topný faktor (COP) 1,9 2,0 Energetické parametry měřeny dle normy EN "SBR" Varianta tepelných čerpadel s aktivním chlazením 61 TECHNICKÉ PARAMETRY

62 SPLIT Energetické parametry tepelných čerpadel CHLAZENÍ A27/W7 A27/W18 A35/W7 A35/W18 HP3AW SPLIT 22 SBR 36 SBR Chladící výkon kw 18,6 32,1 Příkon kw 6,9 11,3 Chladící faktor (EER) 2,7 2,8 Chladící výkon kw 21,8 37,5 Příkon kw 7,5 12,3 Chladící faktor (EER) 2,9 3,0 Chladící výkon kw 16,8 29,0 Příkon kw 7,7 12,6 Chladící faktor (EER) 2,2 2,3 Chladící výkon kw 19,0 32,8 Příkon kw 8,2 13,5 Chladící faktor (EER) 2,3 2,4 Výstupní teplota chlazení C od +7 do +25 od +7 do +25 Hlukové parametry HP3AW SPLIT 22 SB (R) 36 SB (R) 1 m db 53 / 47* 57 / 52* Hladina akustikého tlaku Laeq,T ve volném prostoru bez 3 m db 44 / 37* 47 / 43* odrazových ploch ve vzdálenosti 5 m db 39 / 33* 43 / 38* 10 m db 33 / 27* 37 / 32* Hladina akustického výkonu venkovní jednotka db 64,7 / 57,9* 68,2 / 63,6* * Při snížených otáčkách ventilátoru. Hladina akustického výkonu dle EN a EN ISO Údaje platí pro jeden výparník. Kvalita vody v otopném systému: Voda napouštěná do otopného systému musí splňovat parametry předepsané normou ČSN a předpisu VDI Předepsané vlastnosti otopné vody je nutné periodicky kontrolovat a dle potřeby provést její úpravu nebo výměnu. TECHNICKÉ PARAMETRY 62

63 SPLIT Jištění a dimenzování přívodů Kompresor HP3AW SPLIT 22 SB (R) 36 SB (R) Náběhový proud (Softstartér) A Max. provozní proud A 15,4 25,1 Ventilátory A 2,0 1,8 Sekundární cirkulační čerpadlo A 0,8 2,0 Odebíraný proud Cirkulační čerpadla otopného systému 3 okruhy A 2,5 2,5 Řídicí obvody tepelného čerpadla A 0,2 0,2 Celkový odebíraný proud A 20,9 31,6 Dimenzování jističe hlavního přívodu tepelného čerpadla C 25/3 D 32/3 Poznámka: U všech typů tepelných čerpadel HP3AW v provedení SB není elektrokotel součástí zařízení. Pro řízení elektrokotle je vyveden ovládací kontakt (není silový). Maximální délky vedení [m] pro jističe s charakteristikou C Jmenovité proudy jističů [A] s charakteristikou C Průřez vodičů [mm 2 ] , , Poznámka: Navržené délky vedení platí pro měděné vodiče a jsou pouze orientační. Maximální délky vedení [m] pro jističe s charakteristikou D Jmenovité proudy jističů [A] s charakteristikou D Průřez vodičů [mm 2 ] , Poznámka: Navržené délky vedení platí pro měděné vodiče a jsou pouze orientační. 63 TECHNICKÉ PARAMETRY

64 SPLIT ➀➁➂➃ ➄ 195 ➅ (1 842*) (720*) 950 (800*) (850*) (120) (1 645*) (1 724*) (1 544*) (120) TECHNICKÉ PARAMETRY Legenda 1 Chladivový okruh sání 2 Chladivový okruh výtlak 3 Chladivový okruh sání 4 Vstup otopná soustava 5 Výstup otopná soustava 6 Vstup elektrického napájení / datové komunikace * Rozměry výparníku tepelného čerpadla HP3AW 22 SB(R) 64 Obrubník min Drenážní vrstva Betonový základový pás

65 TERRA NEO Ceny HP3BW TERRA NEO P P P Objednací číslo W20373 W20376 W20374 W20377 W20375 W20378 SVT SVT SVT SVT SVT SVT SVT Cena [CZK] "P" Varianta tepelných čerpadel s pasivním chlazením Technické parametry HP3BW TERRA NEO 07 (P) 12 (P) 18 (P) Rozsah teplot primárního zdroje tepla C 9 až +20 (nemrznoucí kapalina) Maximální výstupní teplota C Jmenovitý průtok při středních otáčkách kompresoru m 3 /h 1,8 3,0 4,5 Tlaková ztráta na TČ kpa 20,1 (24,7*) 30,6 (39,1*) 38,7 (45,8*) Hydraulické parametry Disponibilní tlak na výstupu z TČ kpa 45,2 (40,6*) 39,6 (31,1*) 76,3 (69,3*) primární okruh Objem integrované expanzní nádoby l 24,0 24,0 24,0 Min. / max. pracovní přetlak bar 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 Přípojovací rozměr in G 1 1/4" G 1 1/4" G 1 1/4" Jmenovitý průtok při středních otáčkách kompresoru m 3 /h 1,2 2,1 3,1 Tlaková ztráta na TČ kpa 4,3 (7,2*) 9,3 (18,1*) 12,3 (17,5*) Hydraulické parametry sekundární okruh Disponibilní tlak na výstupu z TČ kpa 68,9 (65,9*) 49,2 (40,4*) 57,0 (51,8*) Min. / max. pracovní přetlak bar 0,3 / 6,0 0,3 / 6,0 0,3 / 6,0 Připojovací rozměr in G 1 1/4" G 1 1/4" G 1 1/4" Typ chladiva R410A R410A R410A Množství chladiva kg 2,1 2,4 2,9 Ekvivalentní množství CO 2 kg Chladivový okruh Četnost povinných kontrol Kompresor typ Scroll Scroll Scroll Řízení kompresoru Invertor Invertor Invertor Výrobce kompresoru Mitsubishi Mitsubishi Mitsubishi Jmenovitý příkon kw 1,22 1,93 3,05 Jmenovité napětí / frekvence V / Hz / / / 50 Elektrické parametry (B0/W35) Ustálený proud / náběhový proud A 2,7 / 7,5 4,2 / 12,1 6,6 / 17,1 Maximální tepelný výkon kw 10,0 17,6 25,0 Elektrické krytí IP4X IP4X IP4X * Varianta tepelných čerpadel s pasivním chlazením 65 TECHNICKÉ PARAMETRY

66 TERRA NEO Technické parametry s rozšiřujícím modulem voda-voda HP3BW TERRA NEO 07 (P) 12 (P) 18 (P) Rozsah teplot primárního zdroje tepla C +8 až +25 Jmenovitý průtok při středních otáčkách kompresoru m 3 /h 2,4 3,7 4,9 Hydraulické parametry primární okruh Tlaková ztráta na TČ kpa 28,8 (37,4*) 33,5 (45,7*) 37,1 (45,6*) Disponibilní tlak na výstupu z TČ kpa 21,9 ( 13,3*) 30,9 ( 18,6*) 75,1 ( 66,5*) Jmenovitý průtok při středních otáčkách kompresoru m 3 /h 1,7 2,6 3,5 Hydraulické parametry sekundární okruh Tlaková ztráta na TČ kpa 8,3 (14,4*) 14,3 (28,8*) 15,2 (21,7*) Disponibilní tlak na výstupu z TČ kpa 58,0 (51,9*) 32,5 (18,8*) 57,0 (50,5*) Jmenovitý příkon kw 1,51 2,11 2,94 Jmenovité napětí / frekvence V / Hz / / / 50 Elektrické parametry (W10/W35) Ustálený proud / náběhový proud A 3,1 / 7,5 4,3 / 12,1 6,0 / 17,1 Maximální tepelný výkon kw 11,1 16,6 22,4 Elektrické krytí IP4X IP4X IP4X * Varianta tepelných čerpadel s pasivním chlazením TECHNICKÉ PARAMETRY 66

67 TERRA NEO Energetické parametry tepelných čerpadel B0/W35 B0/W55 W10/W35 W10/W55 Energetické parametry měřeny dle normy EN HP3BW TERRA NEO 07 (P) 12 (P) 18 (P) Rozsah topného výkonu kw 4,6 10,0 7,0 17,6 10,7 25,0 Jmenovitý tepelný výkon kw 5,6 8,9 14,1 Jmenovitý příkon kw 1,2 1,9 3,0 Topný faktor (COP) 4,61 4,63 4,63 Rozsah topného výkonu kw 4,2 9,1 6,4 16,1 9,4 22,0 Jmenovitý tepelný výkon kw 5,7 9,1 14,1 Jmenovitý příkon kw 2,0 3,2 5,0 Topný faktor (COP) 2,90 2,90 2,80 Rozsah topného výkonu kw 6,7 11,1 8,8 16,6 12,1 22,4 Jmenovitý tepelný výkon kw 8,2 11,5 15,9 Jmenovitý příkon kw 1,5 2,1 2,9 Topný faktor (COP) 5,40 5,40 5,40 Rozsah topného výkonu kw 5,1 10,1 7,8 15,3 11,7 20,1 Jmenovitý tepelný výkon kw 8,1 11,3 16,1 Jmenovitý příkon kw 2,5 3,4 4,9 Topný faktor (COP) 3,30 3,30 3,30 Primární okruhy pro tepelná čerpadla země voda HP3BW TERRA NEO 07 (P) 12 (P) 18 (P) Plocha kolektoru m Hloubka vrtů m Poznámka: Plocha plošného kolektoru a hloubka vrtů je vztažena ke jmenovitým výkonům tepelných čerpadel. Výsledné velikosti primárních okruhů se budou lišit dle reálné potřeby tepla v objektu a dle geologických podmínek. 67 TECHNICKÉ PARAMETRY

68 TERRA NEO Jištění a dimenzování přívodů Kompresor HP3BW TERRA NEO 07 (P) 12 (P) 18 (P) Náběhový proud A 7,5 12,1 17,1 Max. provozní proud A 7,5 12,1 17,1 Ustálený proud A 2,7 4,2 6,6 Dimenze jističe hlavního přívodu tepelného čerpadla C16/3 C20/3 C20/3 Odebíraný proud Primární cirkulační čerpadlo A 0,7 1,0 1,4 Sekundární cirkulační čerpadlo A 1,0 1,0 1,0 Cirkulační čerpadla otopného systému 3 okruhy A 1,5 1,5 1,5 Řídicí obvody tepelného čerpadla A 1,1 1,1 1,1 Řídicí obvody regulace A 0,3 0,3 0,3 Dimenze jističe přívodu rozváděče tepelného čerpadla B10/1 B10/1 B10/1 Odebíraný proud elektrokotlem 1. st. elektrokotle (3,0 kw) A 4,4 4,4 4,4 2. st. elektrokotle (6,0 kw) A 8,7 8,7 8,7 Přímotopný dohřev TeV (3,0 kw) A 4,4 4,4 4,4 Dimenze jističe samostatného přívodu napájení elektrokotle B20/3 B20/3 B20/3 * Do výpočtu jištění přívodu jsou zahrnuty dva stupně elektrokotle a topné těleso přímotopného dohřevu teplé vody Kvalita vody v otopném systému: Voda napouštěná do otopného systému musí splňovat parametry předepsané normou ČSN a předpisu VDI Předepsané vlastnosti otopné vody je nutné periodicky kontrolovat a dle potřeby provést její úpravu nebo výměnu. TECHNICKÉ PARAMETRY 68

69 TERRA NEO ➀ ➁ ➂ ➃ ➄ Legenda 1 Vstup primární okruh 2 Výstup primární okruh 3 Vstup otopná soustava 4 Výstup otopná soustava 5 Vstup elektrického napájení / datové komunikace TECHNICKÉ PARAMETRY
